Presentation Transcript

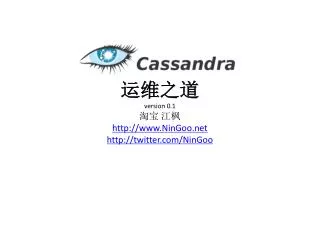

  1. 运维之道version 0.1淘宝 江枫http://www.NinGoo.nethttp://twitter.com/NinGoo

  2. Agenda • 基本概念 • 体系架构 • 参数配置 • 备份恢复 • 限制 • 监控 • 参考

  3. 基本概念 • Gossip • Memtable/SSTable • Compaction • Commitlog • Consistency level • Hinted Handoff • Anti Entropy • Read Repair

  4. Gossip • 去中心化,一致性hash, P2P协议 • Gossip协议通过endPointStateMap的摘要digest 同步节点状态信息数据。一个节点自身的状态只能由自己修改,其他节点的状态只能通过同步更新。 • Map中每一个EndpointStat包括: • HeartbeatStat:Generation(节点重启后递增)/Version Number • ApplicationStat:应用状态(每个对象标识一种状态)/Version Number

  5. Gossip • endPointStateMap EndPointState10.0.0.1 HeartBeatState: generation 1259909635, version 325 ApplicationState "load-information": 5.2, generation 1259909635, version 45 ApplicationState"bootstrapping": bxLpassF3XD8Kyks, generation 1259909635, version 56 EndPointState10.0.0.2 HeartBeatState: generation 1259911052, version 61 ApplicationState"load-information": 2.7, generation 1259911052, version 2 ApplicationState"bootstrapping": AujDMftpyUvebtnn, generation 1259911052, version 31 Gossip Digest for endpoint 10.0.0.2: 10.0.0.2:1259911052:61 (IP:Generation:Max Version) 一般情况下HeartbeatState中的Version都会是endpointstat中最大Max Version ,但这不是一个“死规定”。

  6. Gossip

  7. Gossip 每秒运行一次(Gossiper.java的start方法),按照以下规则向其他节点发送同步消息: • 随机取一个当前活着的节点,并向它发送同步请求(doGossipToLiveMember) • 向随机一台不可达的机器发送同步请求(doGossipToUnreachableMember) • 如果第一步中所选择的节点不是seed,或者当前活着的节点数少于seed数,则向随意一台seed发送同步请求,以避免出现信息孤岛(doGossipToSeed) 也就是说,一个节点发起一轮Gossip,最多请求三个节点。整个集群的信息达到同步的时间大概是log(N)。

  8. Memtable/SSTable • 出自Google Bigtable设计的存储模型 • 数据先写入内存中的Memtable • 写入关键路径上不需要持有任何锁 • Memtable达到条件(大小,key的数量,时间间隔等)后刷新到磁盘,保存为SSTable • SSTable不可修改 • 同一个CF的多个SSTable可以合并(Compaction)以优化读操作 • 通过布隆过滤算法(Bloom Filter)减少对不可能包含查询key的SSTable的读取。 • 将随机写转变为顺序写,提升系统写性能。

  9. Memtable/SSTable • SSTable包含对应的三种文件 • Datafile 按照Key排序顺序保存的数据文件 • Indexfile 保存每个Key在Datafile中的位置偏移 • Filterfile 保存BloomFilter的Key查找树

  10. Compaction • 一个CF可能有很多SSTable,系统会将多个SSTable合并排序后保存为一个新的SSTable,称之为Compaction。 • 超过4个SSTable后可能触发Compaction。 • Major Comaction:合并CF的所有SSTable为一个新的SSTable,同时执行垃圾数据(已标记删除的数据tombstone)清理。 • Minor Compaction:只合并大小差不多的SSTable。 • 可通过nodetoolcompact命令手动触发。

  11. Commitlog • 数据写入Memtable前需要由CommitLogExecutorService线程先写Commitlog • CommitlogHeader记录了CF的脏标志位和该CF的恢复起始偏移位置。 • CommitlogSegment记录了变更的RowMutation信息。 • Commitlog刷新有两种机制: • Batch:当CommitlogSegment刷新到磁盘后,插入Memtable操作才可继续。并且需要等待CommitLogSyncBatchWindowInMS毫秒内的其他写操作一起批量刷日志到磁盘。可以类比为Oracle的batch/wait模式。 • Periodic :每隔CommitLogSyncPeriodInMS毫秒性刷新CommitlogSegment,不阻塞数据写操作,可以类比为Oracle的batch/nowait模式。

  12. Commitlog • SSTable持久后不可变更,故Commitlog只用于Memtable的恢复,相当于Oracle的Instance Recovery。Cassandra不需要做Media Recover • 当节点异常重启后,将根据SSTable和Commitlog进行实例恢复,在内存中重新恢复出宕机前的Memtable。 • 当一个Commitlog文件对应的所有CF的Memtable都刷新到磁盘后,该Commitlog就不再需要,系统会自动清除。

  13. ConsistencyLevel • Write

  14. ConsistencyLevel • Read

  15. Hinted Handoff • Key A按照规则首要写入节点为N1,复制到N2 • 假如N1宕机,如果写入N2能满足ConsistencyLevel要求,则Key A对应的RowMutation将封装一个带hint信息的头部(包含了目标为N1的信息),然后随机写入一个节点N3,此副本不可读。同时正常复制一份数据到N2,此副本可以提供读。如果写N2不满足写一致性要求,则写会失败。 • N1恢复后,原本应该写入N1的带hint头的信息将重新写回N1。 • HintedHandoff是实现最终一致性的一个优化措施,可以减少最终一致的时间窗口。

  16. Anti Entropy • 数据的最终一致性由AntiEntropy(逆熵)所生成的MerkleTrees对比来发现数据复制的不一致,通过org.apache.cassandra.streaming来进行完整的一致性修复。该动作可以由Nodetool触发,也可以由系统自动触发。 • Merkle Tree是一种Hash Tree,叶子节点是Key的hash值,父节点是所有子节点值的hash值,通过判断父节点的异同可以知道所有子节点的异同。 • 通过判断root的异同可以快速判断所有叶子节点数据的异同。

  17. Read Repair • 读取Key A的数据时,系统会读取Key A的所有数据副本,如果发现有不一致,则进行一致性修复。 • 如果读一致性要求为ONE,会立即返回离客户端最近的一份数据副本。然后会在后台执行Read Repair。这意味着第一次读取到的数据可能不是最新的数据。 • 如果读一致性要求为QUORUM,则会在读取超过半数的一致性的副本后返回一份副本给客户端,剩余节点的一致性检查和修复则在后台执行。 • 如果读一致性要求高(ALL),则只有Read Repair完成后才能返回一致性的一份数据副本给客户端。 • 该机制有利于减少最终一致的时间窗口。

  18. 体系架构 • 数据分布 • 数据复制 • 接口

  19. 数据分布 • RandomPartitioner 基于MD5的随机Hash分布。MD5的hash空间为2^127-1,每个节点的InitialToken可以按节点数量N进行平均分配,如第i个节点可以设置为i*(2^127-1)/N • OrderPreservingPartitioner 基于Key值(UTF-8)的范围分布 • CollatingOrderPreservingPartitioner 基于Key值(不同语言环境排序)的范围分布

  20. 数据复制 • DatacenterShardStategy 如果replication factor为N,则(N-1)%2的副本复制到不同数据中心。所有副本在两个数据中心均衡分布 • RackAwareStrategy 一个副本复制到不同数据中心,其他副本复制到同数据中心的不同机架。异地机房只保有一个副本,主要用于容灾 • RackUnAwareStrategy 不考虑复制节点的物理位置,一般是hash环右边的N-1个节点

  21. 接口 • 两种编程接口 • Thrift 2007年由Facebook开源给Apache,目前发展缓慢。需要生成不同语言的接口代码 • Avro Hadoop的一个子项,Cassandra正在往这个接口进行迁移。这是一个动态序列化库,无须生成静态接口代码 类似接口的还有Google的Protocol Buffer

  22. 参数配置 • 主要配置文件storage-conf.xml • ClusterName:集群名,所有节点统一 • AutoBootstrap:作为新节点加入集群时,设置true开始初始化 • HintedHandoffEnabled:启用Hinted Handoff特性 • Keyspaces: 数据模型相关keyspace和column family设置 • ReplicaPlacementStrategy: 数据副本复制策略(基于数据中心分布/机架分布) • ReplicationFactor: 数据副本复制份数,一般建议设置为3份 • EndPointSnitch: 集群节点对应物理机器分布策略,据此路由不同的数据副本。 • Partitioner: 数据分布策略。随机分布 or 有序分布 • InitialToken: 初始化Token,具体key的第一份副本分布到哪个节点

  23. 参数配置 • 主要配置文件storage-conf.xml • CommitLogDirectory: Commitlog文件存放路径 • DataFileDirectory : 数据文件存放路径,可以指定多个路径 • Seeds:种子节点列表,当初始化完成后可以设置为种子节点,新节点加入集群时,需要从种子节点获取需要的信息。 • RpcTimeoutInMillis: 等待远程节点返回消息的超时设置 • CommitLogRotationThresholdInMB: commitlog文件大小,超过则进行切换 • ListenAddress/ StoragePort: 集群内部通讯监听IP和端口 • ThriftAddress/ ThriftPort: Thrift监听IP和端口,用于响应客户端请求 • DiskAccessMode: 磁盘访问模式。64位系统建议设置为mmap,或者auto(64位时等效于mmap) • RowWarningThresholdInMB: 对超长的压缩行进行告警。如果压缩行不能完全放入内存中,Cassandra会崩溃,所以需要根据内存设置告警阀值。

  24. 参数配置 • 主要配置文件conf/storage-conf.xml • SlicedBufferSizeInKB:读取连续列的缓存大小 • FlushDataBufferSizeInMB: 刷新Memtable到磁盘数据文件的缓存大小 • FlushIndexBufferSizeInMB: 刷新Memtable到磁盘索引文件的缓存大小 • ColumnIndexSizeInKB: 当一行长度超过该值时,添加一个列偏移索引 • MemtableThroughputInMB: Memtable大小 • MemtableFlushAfterMinutes: N分钟后强制刷新Memtable到磁盘 • ConcurrentReads: 并发读请求,建议设置为CPU核数的两倍 • ConcurrentWrites: Cassandra写性能更好,因此并发写请求可以设置更高,例如CPU核数的8倍 • CommitLogSync: Commitlog刷新到磁盘的方式,batch or periodic • GCGraceSeconds: 清理带有删除标记的垃圾数据的间隔时间。如果节点宕机时间超过这个间隔,则节点会永久失效,只能重新进行初始化后才能加入到集群。默认为10天。

  25. 参数配置 • 日志配置文件conf/log4j.properties • log4j.appender.R.File=/var/log/cassandra/system.log 日志文件位置 • log4j.appender.file.maxFileSize=20MB 日志文件大小

  26. 参数配置 • jvm配置bin/ cassandra.in.sh JVM_OPTS=" \ -ea \ -Xms256M \ -Xmx1G \ -XX:+UseParNewGC \ -XX:+UseConcMarkSweepGC \ -XX:+CMSParallelRemarkEnabled \ -XX:SurvivorRatio=8 \ -XX:MaxTenuringThreshold=1 \ -XX:+HeapDumpOnOutOfMemoryError \ -Dcom.sun.management.jmxremote.port=8080 \ -Dcom.sun.management.jmxremote.ssl=false \ -Dcom.sun.management.jmxremote.authenticate=false"

  27. 备份恢复 • Snapshot • 利用nodetool的snapshot命令可以生成SSTable的一个快照。 • 在生成snapshot前,先会执行一次Memtable切换,将最新的数据保存为SSTable。 • 复制snapshot即可对节点的数据进行物理备份。 • Snapshot实际上是SSTable文件的一个Hard link。

  28. 备份恢复 • Export/Import 通过sstable2json可以将数据导出为json格式的文件,相当于逻辑备份。 通过json2sstable则可以将json格式的文件导入为SSTable。

  29. 限制 • Keyspace/CF无法动态增删,0.7以后的版本有计划支持动态增删。 • 由于Compaction时对整行数据反序列化,所以一行数据必须要能够全部存放进内存中。https://issues.apache.org/jira/browse/CASSANDRA-16 • 一行数据的长度不能超过2^31-1字节,因为行数据序列化时用一个整数表示其长度同时序列化到磁盘中。 • Super columnfamilies中的sub column没有索引,因此在反序列化一个sub column时需要反序列化super column中的所有sub column。因此需要避免设计使用大量的sub column。https://issues.apache.org/jira/browse/CASSANDRA-598

  30. 限制 • Thrift不支持流(streaming),读写请求的数据都需要存放在内存中,因此大对象可能需要切分后存取。http://issues.apache.org/jira/browse/CASSANDRA-265 • Thrift端口收到非协议标准的随机数据可能导致Cassandra崩溃。因此对Thrift的探测如telnet等操作可能导致节点挂掉http://issues.apache.org/jira/browse/CASSANDRA-475 http://issues.apache.org/jira/browse/THRIFT-601

  31. 监控 • Nodetool nodetool –h localhost –p 8080 tpstats

  32. 监控 • Nodetool nodetool –h localhost –p 8080 cfstats

  33. 监控 • jconsole jmx地址:service:jmx:rmi:///jndi/rmi://localhost:8080/jmxrmi

  34. 监控 • Nagios http://www.mahalo.com/how-to-monitor-cassandra-with-nagios

  35. 监控 • Cassandra web console http://github.com/suguru/cassandra-webconsole/downloads

  36. 参考 • http://wiki.apache.org/cassandra • http://io.typepad.com/glossary.html • http://spyced.blogspot.com/ • http://perspectives.mvdirona.com/2009/02/07/FacebookCassandraArchitectureAndDesign.aspx • http://nosql.mypopescu.com/tagged/cassandra • http://www.cs.cornell.edu/home/rvr/papers/flowgossip.pdf • http://www.ruohai.org/?p=13 • http://www.ningoo.net/html/2010/cassandra_token.html • http://www.dbthink.com/?tag=cassandra • http://java.sun.com/developer/technicalArticles/J2SE/jconsole.html • http://cassandra.apache.org/ *部分链接需要翻墙访问
