Presentation Transcript

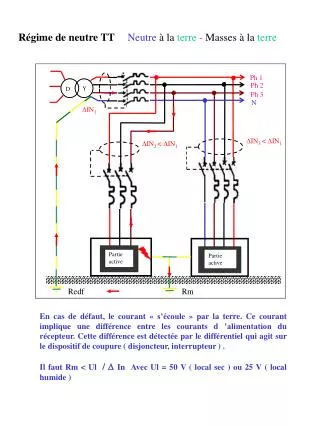

slide1

Ph 1

Ph 2

Ph 3

N

Régime de neutre TT

Neutreà laterre - Massesà la terre

Y

D

DIN1

DIN3 < DIN1

DIN2 < DIN1

Partie

active

Partie

active

Redf

Rm

En cas de défaut, le courant « s’écoule » par la terre. Ce courant implique une différence entre les courants d ’alimentation du récepteur. Cette différence est détectée par le différentiel qui agit sur le dispositif de coupure ( disjoncteur, interrupteur ) .

Il faut Rm < Ul /DIn Avec Ul = 50 V ( local sec ) ou 25 V ( local humide )

slide2

Ph 1

PEN

Ph 2

Ph 3

Régime de neutre TN

Neutreà laterre - Massesau Neutre

Neutreetprotection électrique confondus: TNC

Neutreetprotection électriqueséparés :TNS

Y

D

Partie

active

Partie

active

En cas de défaut, il s ’établit un court circuit phase neutre. Cette forte surintensité provoque le déclenchement des appareils de protection contre les surintensités (cartouches fusibles, disjoncteur )

Ce régime, à faible coût d’installation nécessite des calculs préalables au niveau de la longueur de la canalisation avant chaque modification.

slide3

Ph 1

N

Ph 2

Ph 3

CPI

Z

Régime de neutre IT

Neutreisolé ou impédant - Massesà la terre

Y

D

Partie

active

Partie

active

Au premier défaut pas de risque de choc car le potentiel de masse est faible du fait de l’impédance. Le C.P.I détecte ce défaut qui peut être signalé par un avertisseur sonore. Au second défaut, il se produit un court circuit qui provoque le déclenchement des appareils de protection contre les surintensités (cartouches fusibles, disjoncteur ). Comme précédemment, il faut effectuer des calculs pour déterminer la longueur maximum des câbles.

slide4

En France E.D.F, du fait de son réseau de distribution, impose le régime de neutre

TN au particulier

( alimentation en BT 230V/400 V )

En France E.D.F, du fait de son réseau de distribution, impose le régime de neutre

TT au particulier

( alimentation en BT 230V/400 V )

Dans la situation du régime de neutre

TT, la résistance de la prise de terre des masses influe sur la valeur

du courant de défaut.

Dans la situation du régime de neutre

TT, la résistivité du terrain n'a pas de conséquence sur la valeur de la

résistance de la prise de terre des masses de l'installation.

Dans la situation du régime

TN la chute de tension dans les câbles peut provoquer un dysfonctionnement

des protections en cas de défaut d'isolement.

Dans la situation du régime

TN, les cartouches fusibles protégent les personnes des chocs électriques

indirects.

Dans la situation du régime

TT, les cartouches fusibles protégent les personnes des chocs électriques

indirects.

Dans la situation du régime

IT, le courant créé par le second défaut d'isolement est un court circuit

La distribution du neutre en régime

IT est déconseillée particulièrement si celui-ci a une section inférieure

au conducteur de phase

Dans un local humide la tension de contact limite

U

est de 50 V

L

Dans un local sec, la tension de contact limite

U

est de 50 V

L

Le montage

TNS peut être employé en aval du montage

TNC

Le montage

TNC peut être employé en aval du montage

TNS

Le montage

TNC ne peut être employé que pour des sections de conducteurs supérieures à 10 mm² en cuivre

ou 16 mm² en aluminium.

Le montage

TNC peut s'employer dans le cas des canalisations mobiles

La désignation complète d'un régime de neutre est codée sur trois lettres la troisième lettre indique les

liaisons des masses du poste

2.2 Questionnaire

à choix multiple

Dans la situation du régime

TT, la valeur maximum de la prise de terre des masses est pour un local humide

et un différentiel de 500 mA.

W

W

W

W

W

W

¨

100

¨

50

¨

150

¨

60

¨

150

¨

10

Dans la situation du régime

TT, la valeur maximum de la prise de terre des masses est pour un local sec et

un différentiel de 500 mA.

W

W

W

W

W

W

¨

100

¨

50

¨

150

¨

60

¨

150

¨

10
