Presentation Transcript
slide1

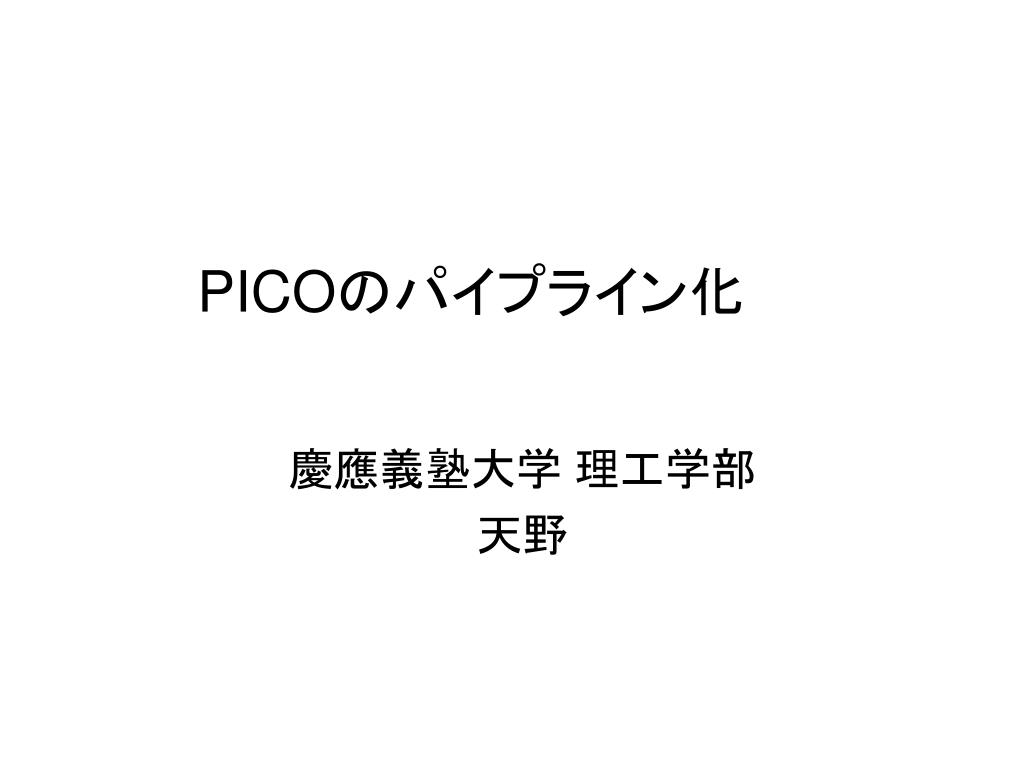

PICOのパイプライン化

慶應義塾大学 理工学部

天野

slide2

MUX

MUX

MUX

MUX

MUX

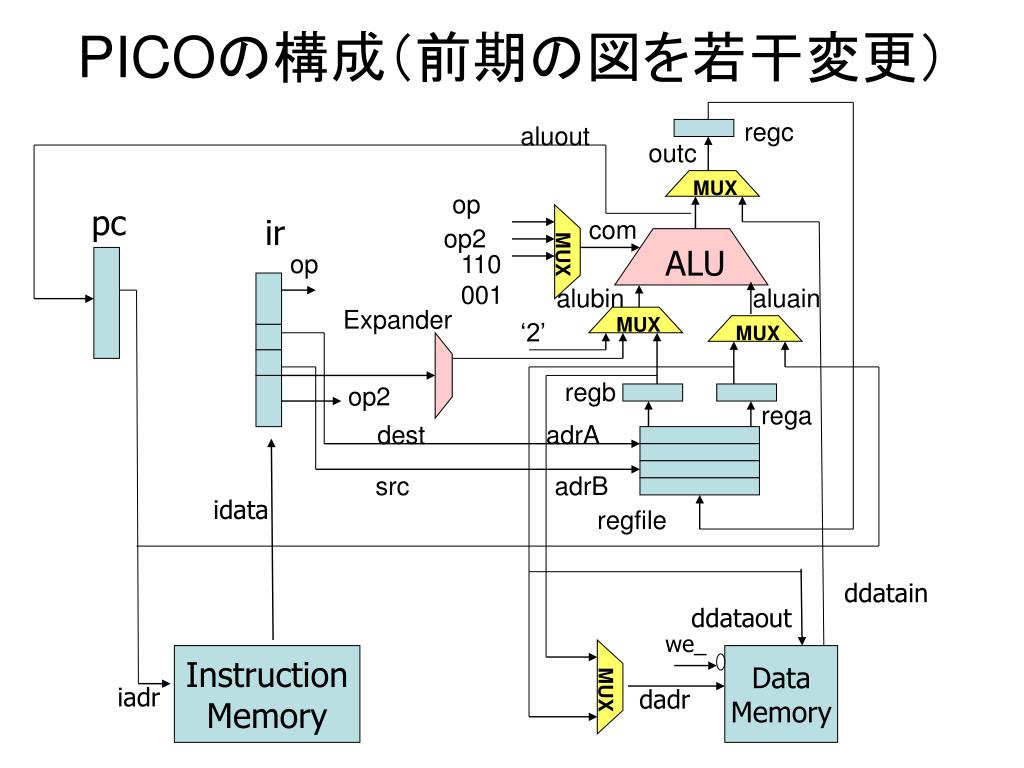

PICOの構成(前期の図を若干変更)

regc

aluout

outc

op

pc

ir

com

op2

ALU

op

110

001

alubin

aluain

Expander

‘2’

regb

op2

rega

dest

adrA

src

adrB

idata

regfile

ddatain

ddataout

we_

Instruction

Memory

Data

Memory

iadr

dadr

slide3

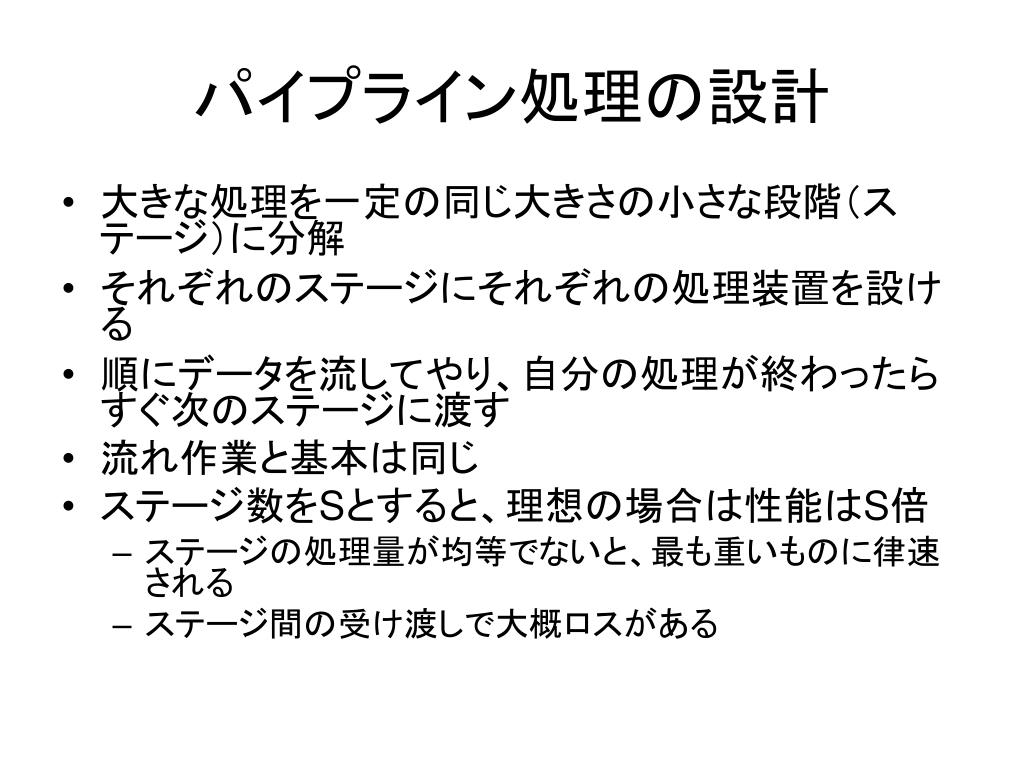

パイプライン処理の設計
  • 大きな処理を一定の同じ大きさの小さな段階(ステージ)に分解
  • それぞれのステージにそれぞれの処理装置を設ける
  • 順にデータを流してやり、自分の処理が終わったらすぐ次のステージに渡す
  • 流れ作業と基本は同じ
  • ステージ数をSとすると、理想の場合は性能はS倍
    • ステージの処理量が均等でないと、最も重いものに律速される
    • ステージ間の受け渡しで大概ロスがある
slide4

組合せ回路

ステージ

ステージ

2

ステージ

3

ステージ

4

ステージ

ステージ

2

ステージ

3

ステージ

4

ステージ

ステージ

2

ステージ

3

ステージ

4

ステージ

ステージ

2

ステージ

3

ステージ

4

ステージ

ステージ

2

ステージ

3

ステージ

4

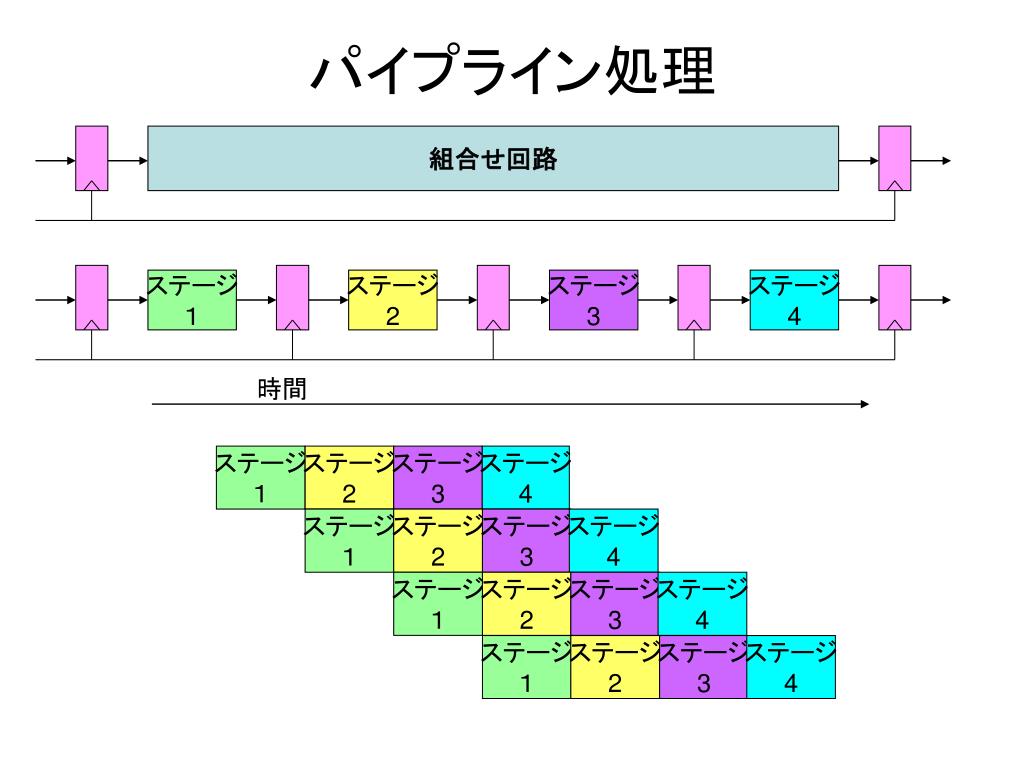

パイプライン処理

時間

slide5

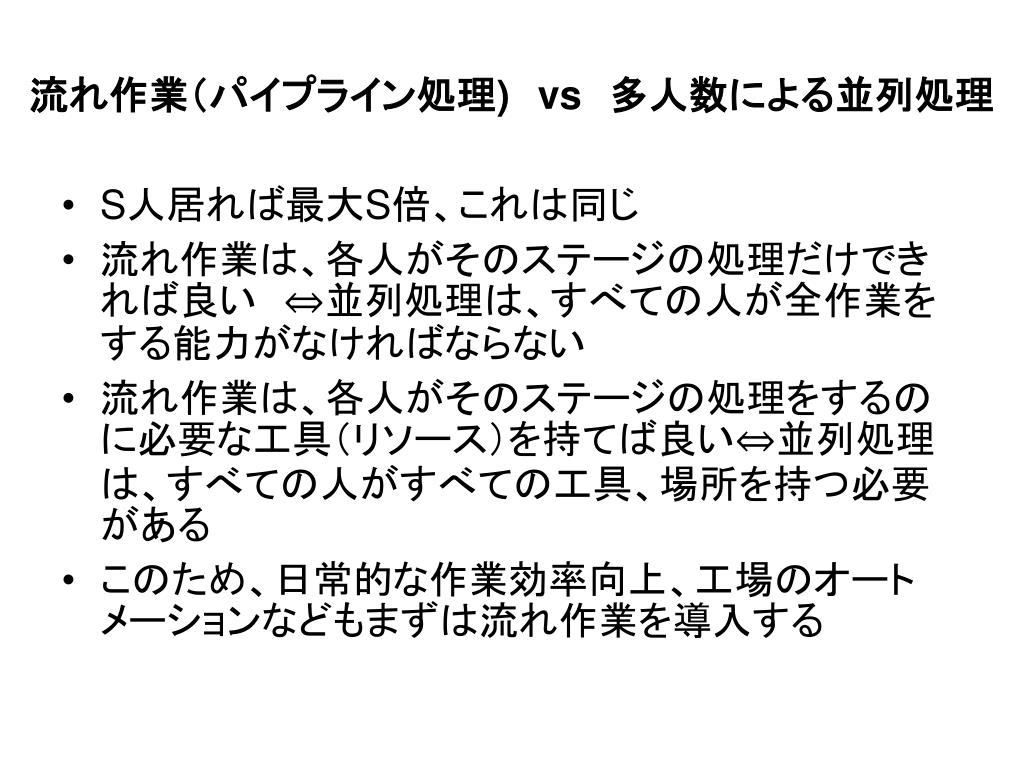

流れ作業(パイプライン処理)vs 多人数による並列処理流れ作業(パイプライン処理)vs 多人数による並列処理
  • S人居れば最大S倍、これは同じ
  • 流れ作業は、各人がそのステージの処理だけできれば良い ⇔並列処理は、すべての人が全作業をする能力がなければならない
  • 流れ作業は、各人がそのステージの処理をするのに必要な工具(リソース)を持てば良い⇔並列処理は、すべての人がすべての工具、場所を持つ必要がある
  • このため、日常的な作業効率向上、工場のオートメーションなどもまずは流れ作業を導入する
slide6
状態遷移→ステージ

結果を書き込む命令

それ以外:分岐、STなど

IF

RF

EX

WB

演算実行

飛び先セット

メモリからの読み

書き込み

irに命令を

フェッチ

レジスタ

読み出し

PC←PC+2

結果の格納

パイプライン化されていない設計が良くできていれば、それぞれの状態は

遅延時間がほぼ均等に分割されているはず。このため、状態をそのまま

パイプラインのステージに割り当ててしまうのが基本的な設計手法

slide7

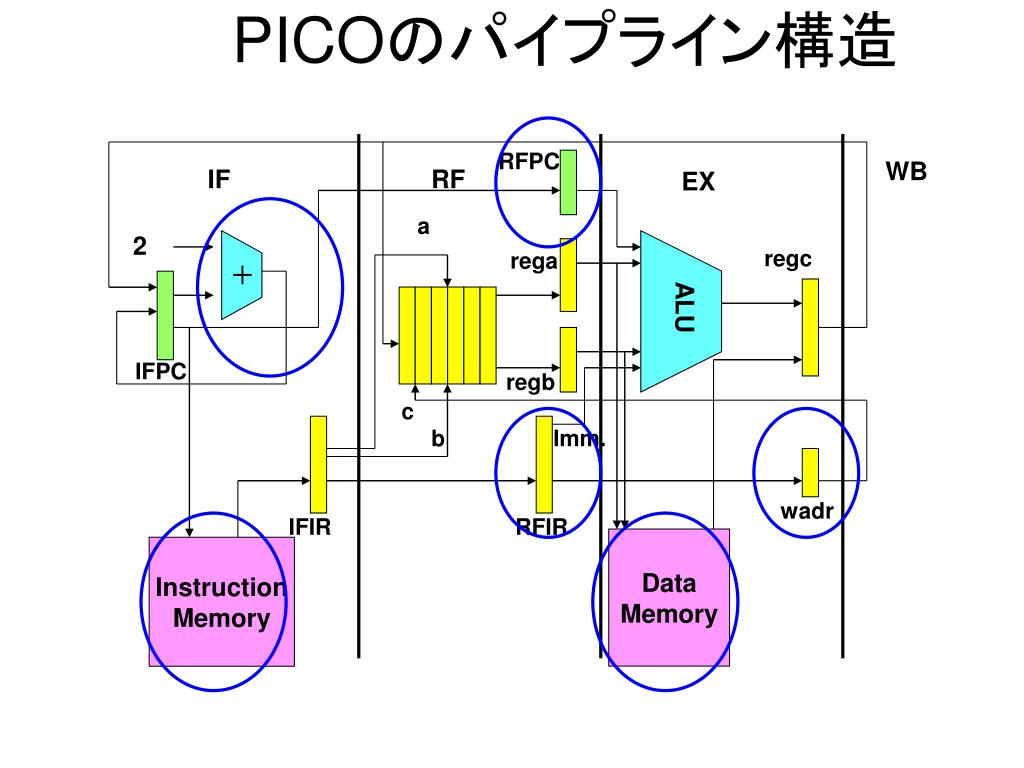

PICOのパイプライン構造

RFPC

WB

IF

RF

EX

a

2

regc

rega

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide8

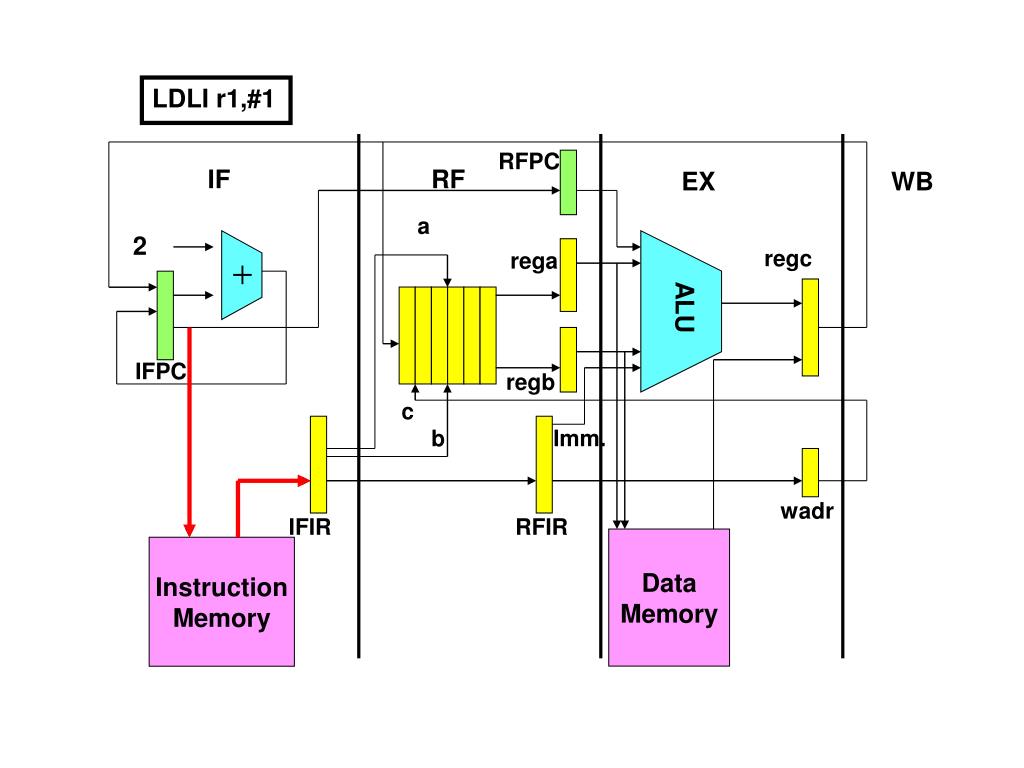

LDLI r1,#1

RFPC

IF

RF

EX

WB

a

2

regc

rega

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide9

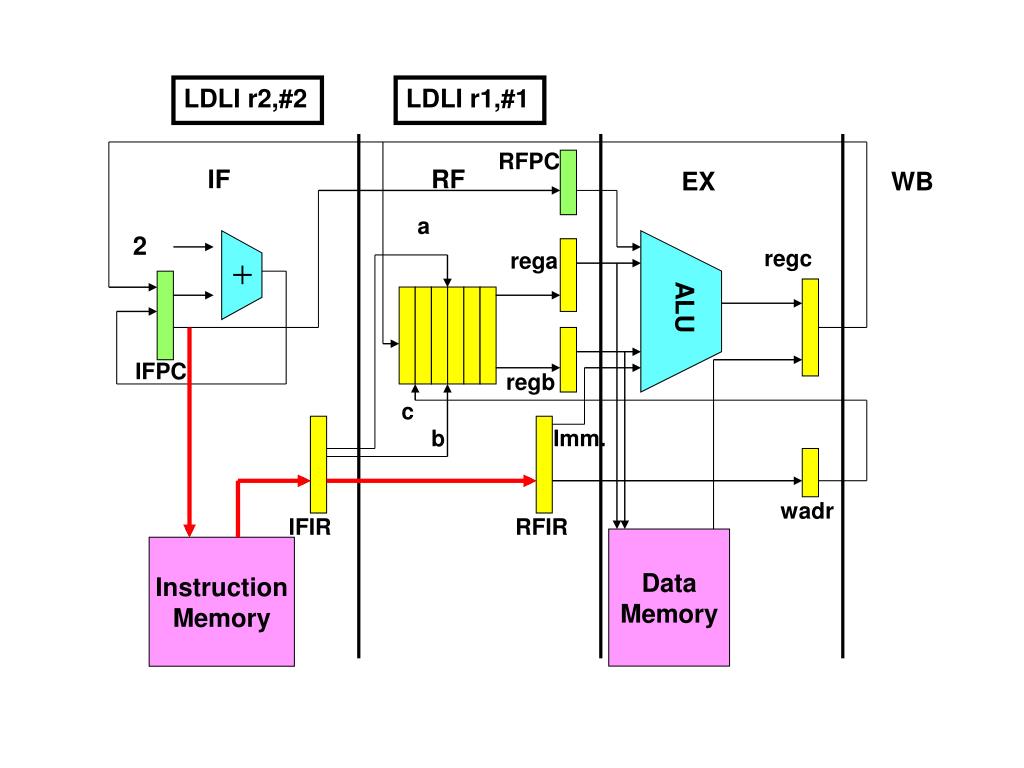

LDLI r2,#2

LDLI r1,#1

RFPC

IF

RF

EX

WB

a

2

regc

rega

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide10

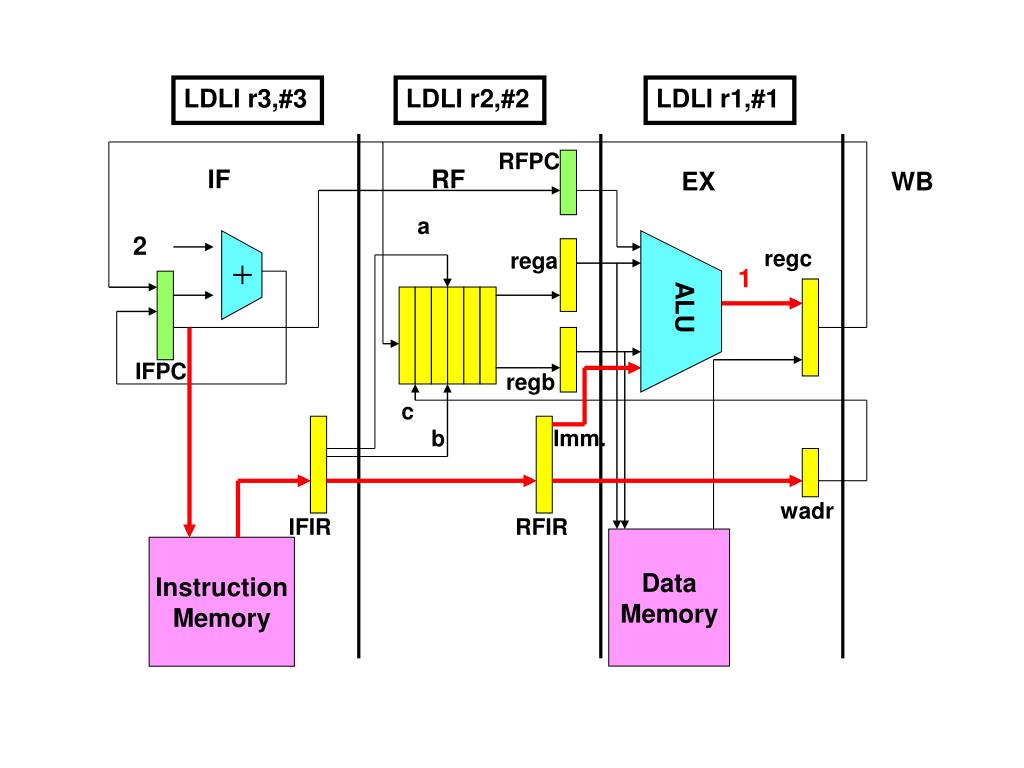

LDLI r3,#3

LDLI r2,#2

LDLI r1,#1

RFPC

IF

RF

EX

WB

a

2

regc

rega

1

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide11

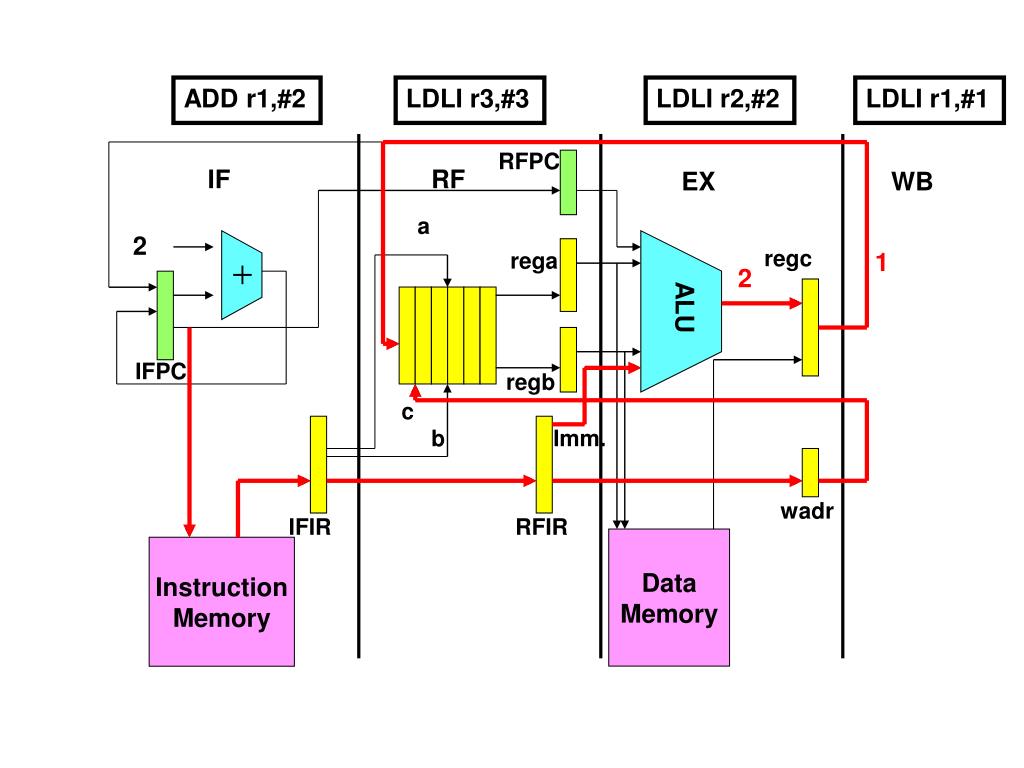

ADD r1,#2

LDLI r3,#3

LDLI r2,#2

LDLI r1,#1

RFPC

IF

RF

EX

WB

a

2

regc

1

rega

2

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide12

ADD r2,r2

ADD r1,#2

LDLI r3,#3

LDLI r2,#2

RFPC

IF

RF

EX

WB

a

2

regc

2

rega

3

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide13

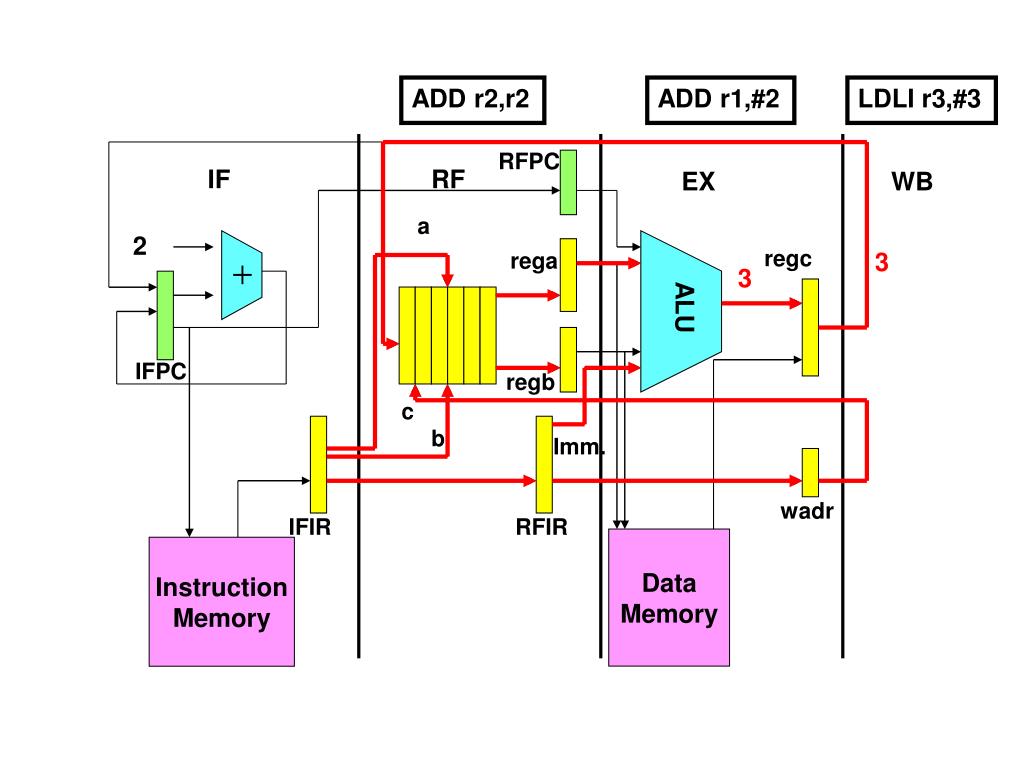

ADD r2,r2

ADD r1,#2

LDLI r3,#3

RFPC

IF

RF

EX

WB

a

2

regc

3

rega

3

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide14

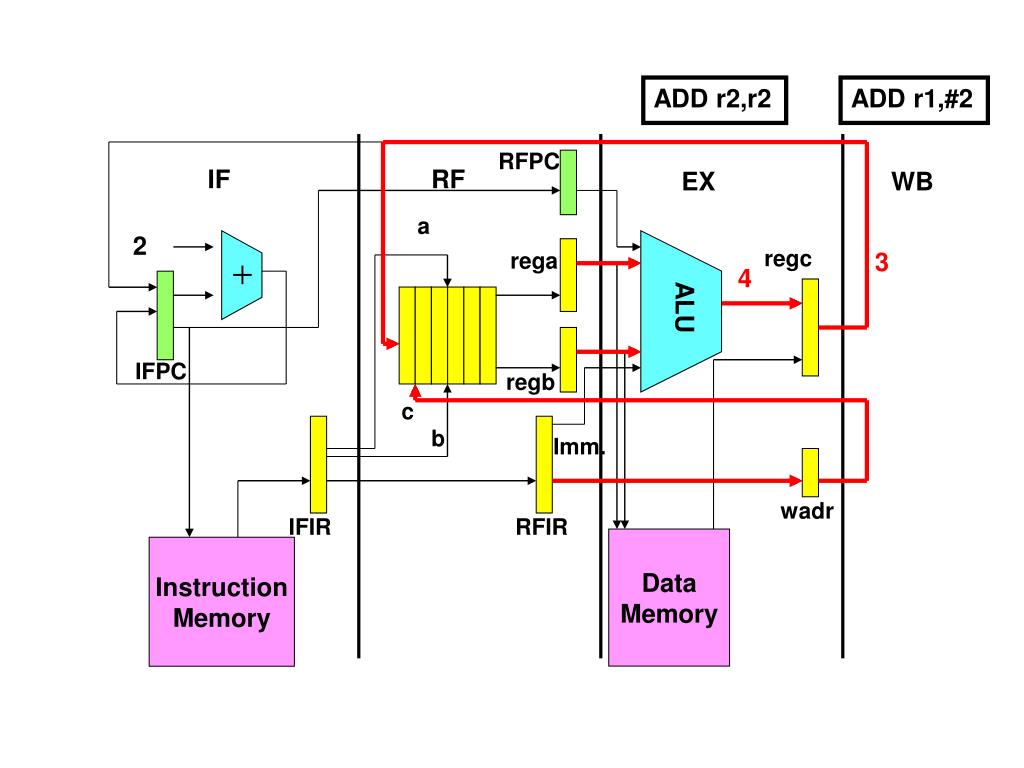

ADD r2,r2

ADD r1,#2

RFPC

IF

RF

EX

WB

a

2

regc

3

rega

4

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

slide15

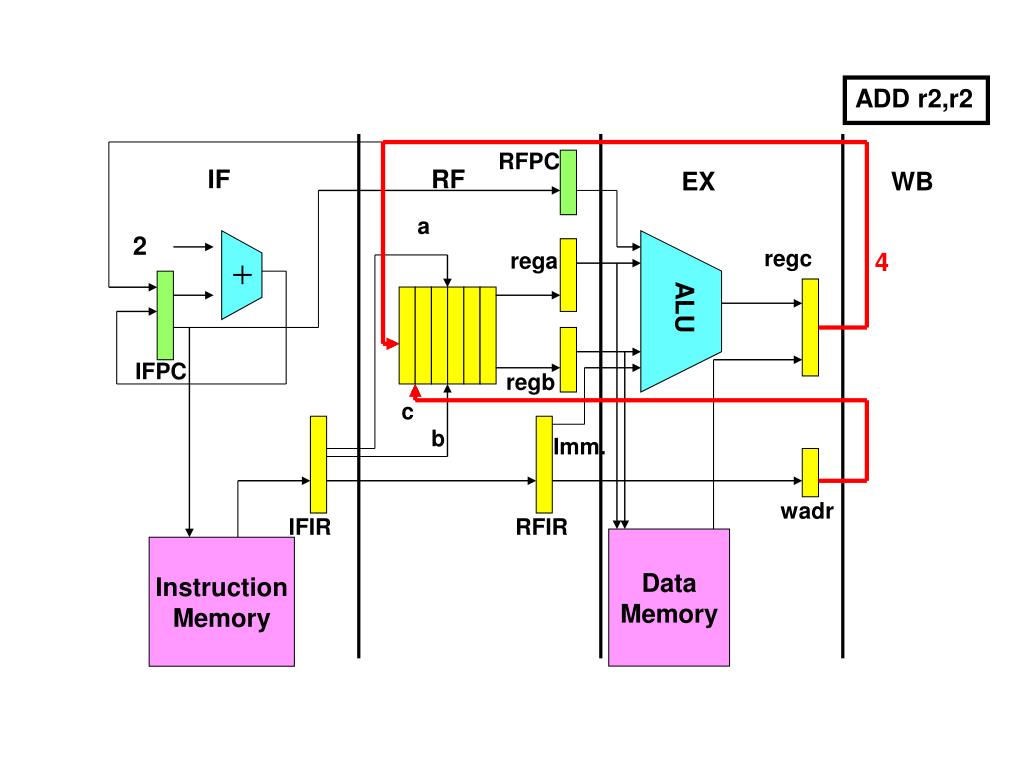

ADD r2,r2

RFPC

IF

RF

EX

WB

a

2

regc

4

rega

ALU

IFPC

regb

c

b

Imm.

wadr

IFIR

RFIR

Data

Memory

Instruction

Memory

verilog
今回のverilog記述

ppico16_test.v テストベンチ

memory.v メモリ

ppico16.v CPU

if_stage.v 命令フェッチ

rf_stage.v レジスタフェッチ

ex_stagef.v (ex_stage.v) 実行

パイプライン化はしてある

Data Hazard, Control Hazardの除去はしてない

→これは来週

合成対象

if stage v
if_stage.v

module if_stage (clk,reset_,idata,pcset,badr,ifpc,ifir);

`include "pico.h"

input clk, reset_;

input [DataBus-1:0] idata; // Data from I-Cache

input pcset; // Branch Taken Signal

input [AddrBus-1:0] badr; // Branch Addr

output [AddrBus-1:0] ifpc; // PC ( IFstage output )

output [DataBus-1:0] ifir; // IR ( IFstage output )

reg [AddrBus-1:0] pc;

reg [DataBus-1:0] ir;

assign ifpc = pc;

assign ifir = ir;

always @( posedge clk ) begin

if ( reset_ == Enable_ ) begin

pc <= NULL;ir <= NULL;

end else begin

ir <= idata;

if( pcset == Enable ) begin

pc <= badr; end

else begin

pc <= ifpc + 2; end

end

end

endmodule

pcsetが1ならば分岐先アドレスのセット

そうでなければ+2

(バイトアドレスなので)

pico h

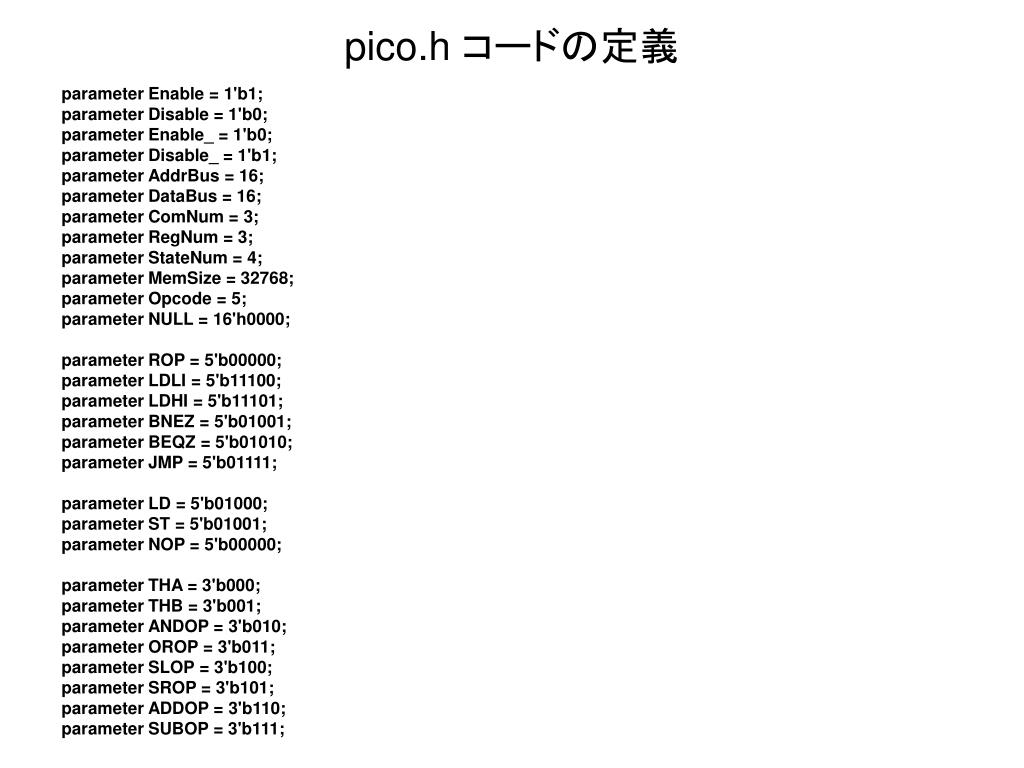

pico.h コードの定義

parameter Enable = 1'b1;

parameter Disable = 1'b0;

parameter Enable_ = 1'b0;

parameter Disable_ = 1'b1;

parameter AddrBus = 16;

parameter DataBus = 16;

parameter ComNum = 3;

parameter RegNum = 3;

parameter StateNum = 4;

parameter MemSize = 32768;

parameter Opcode = 5;

parameter NULL = 16'h0000;

parameter ROP = 5'b00000;

parameter LDLI = 5'b11100;

parameter LDHI = 5'b11101;

parameter BNEZ = 5'b01001;

parameter BEQZ = 5'b01010;

parameter JMP = 5'b01111;

parameter LD = 5'b01000;

parameter ST = 5'b01001;

parameter NOP = 5'b00000;

parameter THA = 3'b000;

parameter THB = 3'b001;

parameter ANDOP = 3'b010;

parameter OROP = 3'b011;

parameter SLOP = 3'b100;

parameter SROP = 3'b101;

parameter ADDOP = 3'b110;

parameter SUBOP = 3'b111;

rf stage v

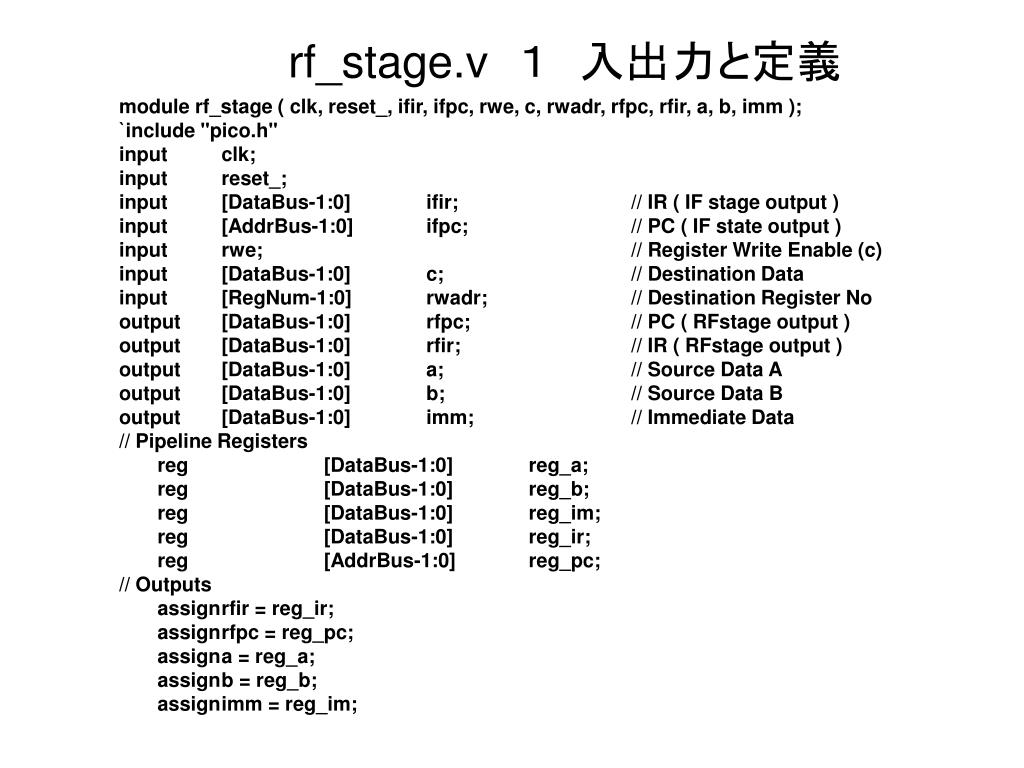

rf_stage.v 1 入出力と定義

module rf_stage ( clk, reset_, ifir, ifpc, rwe, c, rwadr, rfpc, rfir, a, b, imm );

`include "pico.h"

input clk;

input reset_;

input [DataBus-1:0] ifir; // IR ( IF stage output )

input [AddrBus-1:0] ifpc; // PC ( IF state output )

input rwe; // Register Write Enable (c)

input [DataBus-1:0] c; // Destination Data

input [RegNum-1:0] rwadr; // Destination Register No

output [DataBus-1:0] rfpc; // PC ( RFstage output )

output [DataBus-1:0] rfir; // IR ( RFstage output )

output [DataBus-1:0] a; // Source Data A

output [DataBus-1:0] b; // Source Data B

output [DataBus-1:0] imm; // Immediate Data

// Pipeline Registers

reg [DataBus-1:0] reg_a;

reg [DataBus-1:0] reg_b;

reg [DataBus-1:0] reg_im;

reg [DataBus-1:0] reg_ir;

reg [AddrBus-1:0] reg_pc;

// Outputs

assign rfir = reg_ir;

assign rfpc = reg_pc;

assign a = reg_a;

assign b = reg_b;

assign imm = reg_im;

rf stage v1

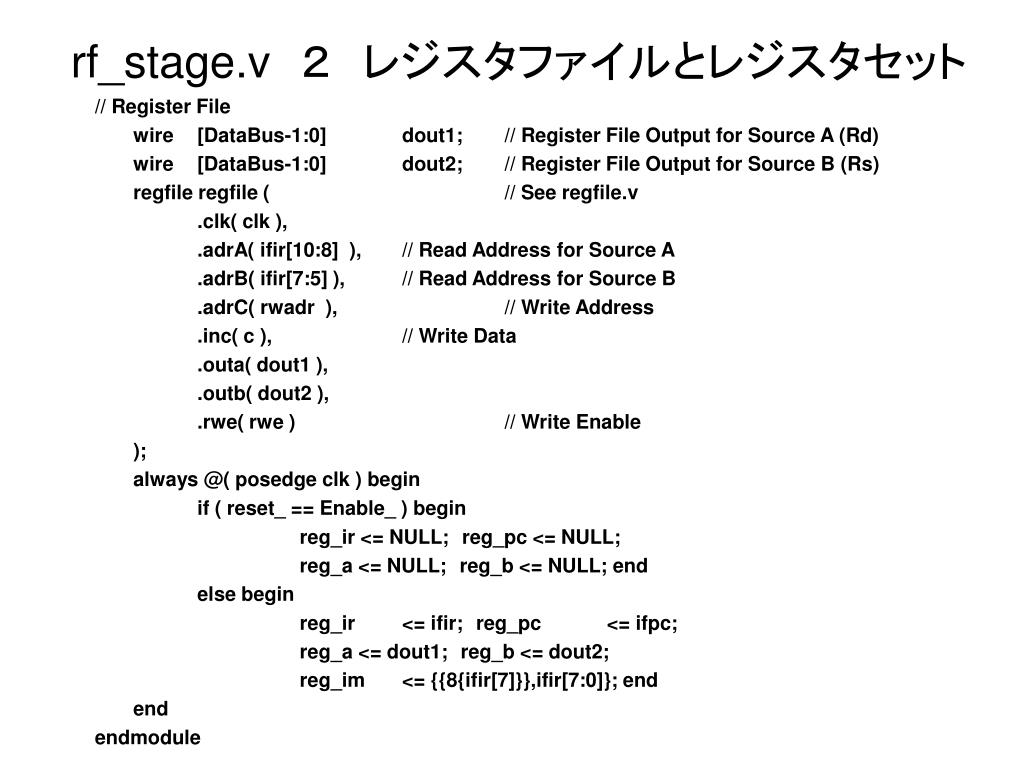

rf_stage.v 2 レジスタファイルとレジスタセットrf_stage.v 2 レジスタファイルとレジスタセット

// Register File

wire [DataBus-1:0] dout1; // Register File Output for Source A (Rd)

wire [DataBus-1:0] dout2; // Register File Output for Source B (Rs)

regfile regfile ( // See regfile.v

.clk( clk ),

.adrA( ifir[10:8] ), // Read Address for Source A

.adrB( ifir[7:5] ), // Read Address for Source B

.adrC( rwadr ), // Write Address

.inc( c ), // Write Data

.outa( dout1 ),

.outb( dout2 ),

.rwe( rwe ) // Write Enable

);

always @( posedge clk ) begin

if ( reset_ == Enable_ ) begin

reg_ir <= NULL;reg_pc <= NULL;

reg_a <= NULL;reg_b <= NULL; end

else begin

reg_ir <= ifir;reg_pc <= ifpc;

reg_a <= dout1;reg_b <= dout2;

reg_im <= {{8{ifir[7]}},ifir[7:0]}; end

end

endmodule

slide21

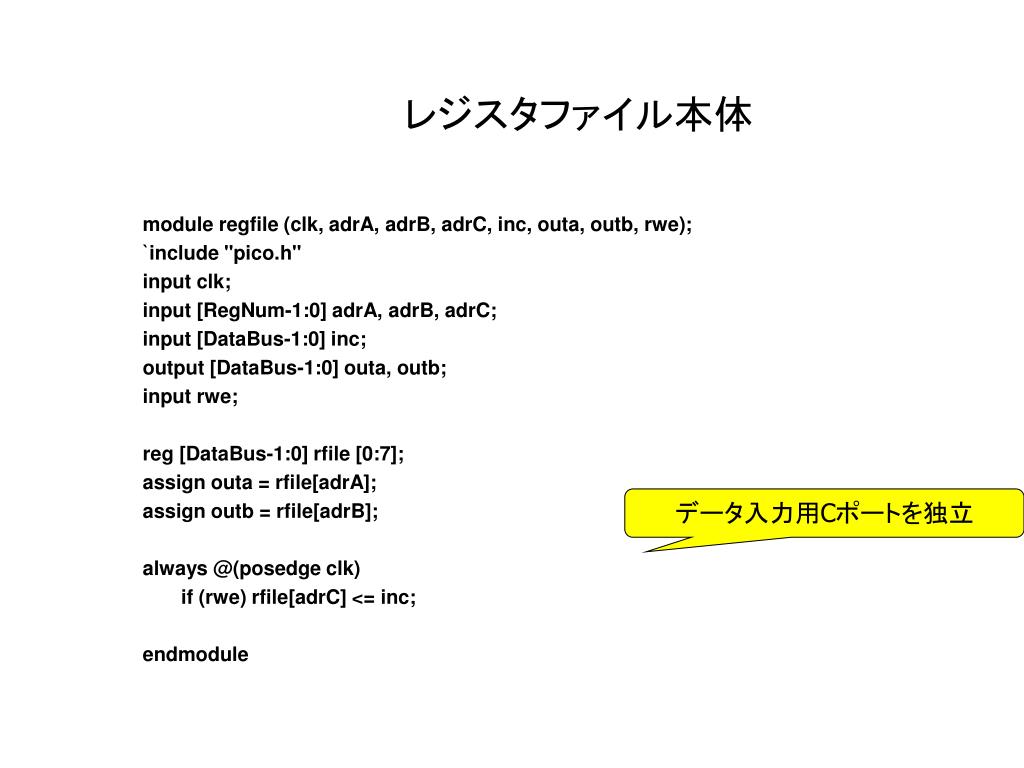

 レジスタファイル本体

module regfile (clk, adrA, adrB, adrC, inc, outa, outb, rwe);

`include "pico.h"

input clk;

input [RegNum-1:0] adrA, adrB, adrC;

input [DataBus-1:0] inc;

output [DataBus-1:0] outa, outb;

input rwe;

reg [DataBus-1:0] rfile [0:7];

assign outa = rfile[adrA];

assign outb = rfile[adrB];

always @(posedge clk)

if (rwe) rfile[adrC] <= inc;

endmodule

データ入力用Cポートを独立

ex stage v

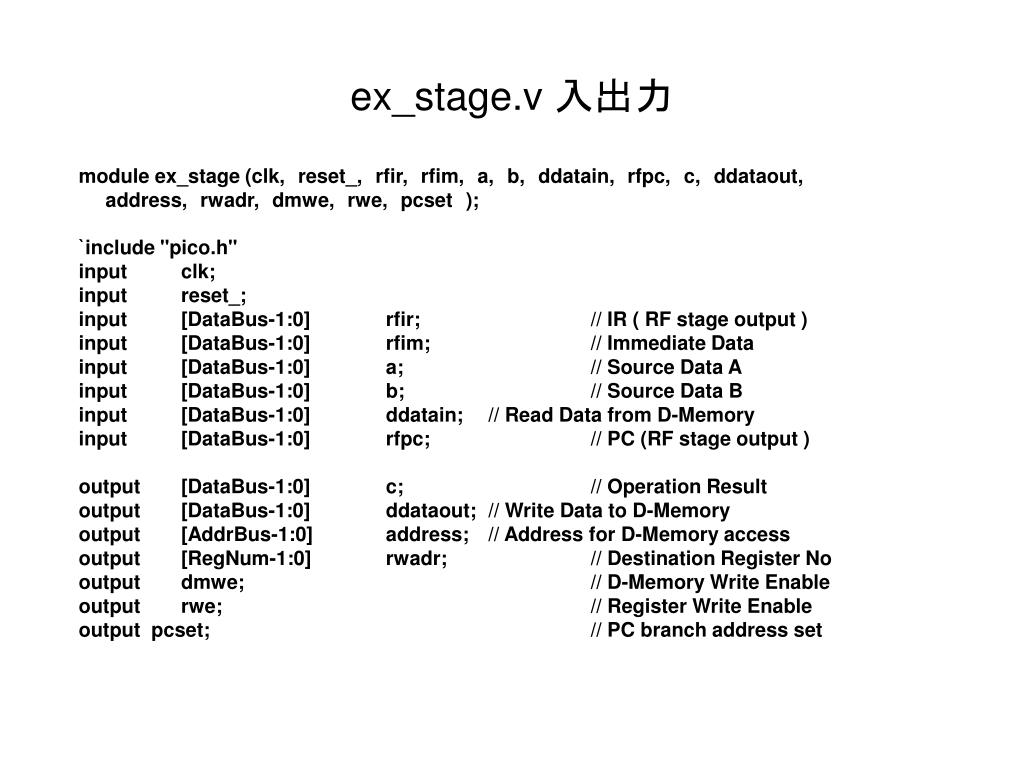

ex_stage.v 入出力

module ex_stage (clk,reset_,rfir,rfim,a,b,ddatain,rfpc,c,ddataout,

address,rwadr,dmwe,rwe,pcset);

`include "pico.h"

input clk;

input reset_;

input [DataBus-1:0] rfir; // IR ( RF stage output )

input [DataBus-1:0] rfim; // Immediate Data

input [DataBus-1:0] a; // Source Data A

input [DataBus-1:0] b; // Source Data B

input [DataBus-1:0] ddatain; // Read Data from D-Memory

input [DataBus-1:0] rfpc; // PC (RF stage output )

output [DataBus-1:0] c; // Operation Result

output [DataBus-1:0] ddataout; // Write Data to D-Memory

output [AddrBus-1:0] address; // Address for D-Memory access

output [RegNum-1:0] rwadr; // Destination Register No

output dmwe; // D-Memory Write Enable

output rwe; // Register Write Enable

output pcset; // PC branch address set

ex stage v1

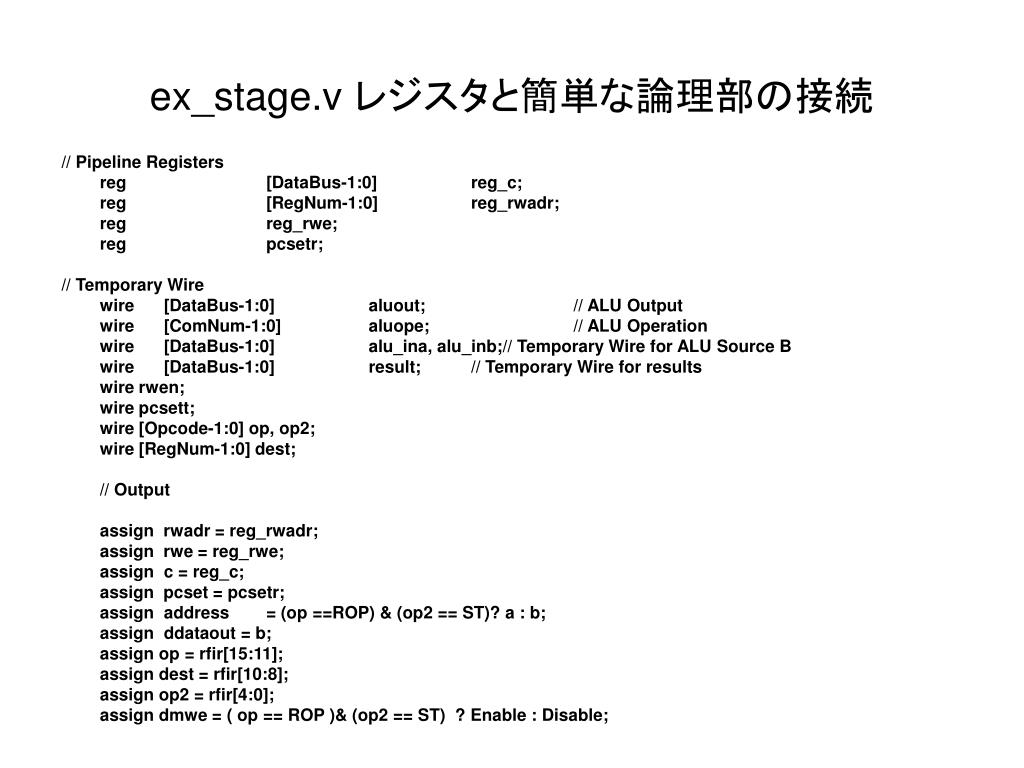

ex_stage.v レジスタと簡単な論理部の接続

// Pipeline Registers

reg [DataBus-1:0] reg_c;

reg [RegNum-1:0] reg_rwadr;

reg reg_rwe;

reg pcsetr;

// Temporary Wire

wire [DataBus-1:0] aluout; // ALU Output

wire [ComNum-1:0] aluope; // ALU Operation

wire [DataBus-1:0] alu_ina, alu_inb;// Temporary Wire for ALU Source B

wire [DataBus-1:0] result; // Temporary Wire for results

wire rwen;

wire pcsett;

wire [Opcode-1:0] op, op2;

wire [RegNum-1:0] dest;

// Output

assign rwadr = reg_rwadr;

assign rwe = reg_rwe;

assign c = reg_c;

assign pcset = pcsetr;

assign address = (op ==ROP) & (op2 == ST)? a : b;

assign ddataout = b;

assign op = rfir[15:11];

assign dest = rfir[10:8];

assign op2 = rfir[4:0];

assign dmwe = ( op == ROP )& (op2 == ST) ? Enable : Disable;

ex stage v alu

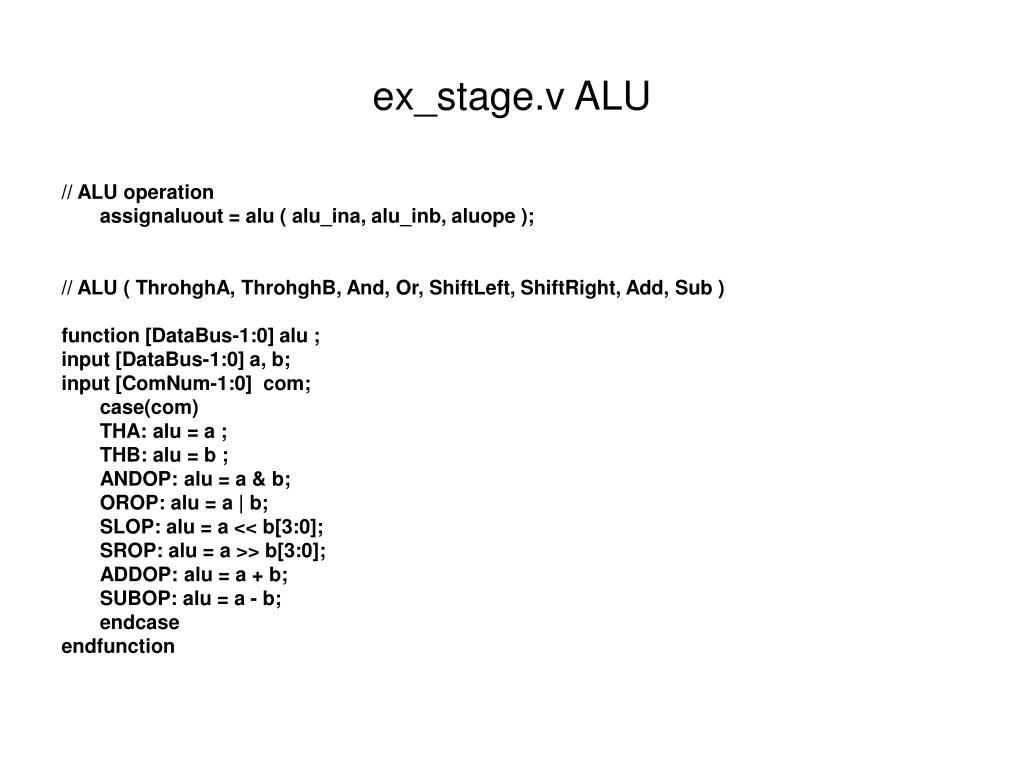

ex_stage.v ALU

// ALU operation

assign aluout = alu ( alu_ina, alu_inb, aluope );

// ALU ( ThrohghA, ThrohghB, And, Or, ShiftLeft, ShiftRight, Add, Sub )

function [DataBus-1:0] alu ;

input [DataBus-1:0] a, b;

input [ComNum-1:0] com;

case(com)

THA: alu = a ;

THB: alu = b ;

ANDOP: alu = a & b;

OROP: alu = a | b;

SLOP: alu = a << b[3:0];

SROP: alu = a >> b[3:0];

ADDOP: alu = a + b;

SUBOP: alu = a - b;

endcase

endfunction

ex stage v alu1
ex_stage.v ALU周辺中間信号線

やや見にくい

// Intermediate wires

assign alu_ina = (op == BNEZ) | (op == BEQZ) ? rfpc: a;

assign alu_inb = // Sign extended immediate

( rfir[15:13] == 3‘b001 ) | (op == BEQZ) | (op == BNEZ) | (op == LDLI) ? rfim:

(op == ROP) ? b:

(op == LDHI) ? {rfir[7:0],8'b0}: // LDHI

{8'b0,rfir[7:0]}; // Sign unextended immediate

assign aluope = // Braches

(op == BEQZ) | (op == BNEZ) ? ADDOP:

(op == LDLI) | (op == LDHI) ? THB: // LDLI, LDHI

(op == ROP) ? rfir[2:0]: rfir[13:11];

assign rwen = // Disable when Braches or ST

(op == BEQZ) | (op == BNEZ) |

((op == ROP) & (op2 == ST)) |

((op == ROP) & (op2 == NOP)) ? Disable : Enable;

assign result = // when LD datain

((op == ROP) & (op2 == LD)) ? ddatain : aluout;

assign pcsett = ( op == BEQZ )& (a==16'h0000) |

( op == BNEZ )& (a!=16'h0000) ;

ex stage v function

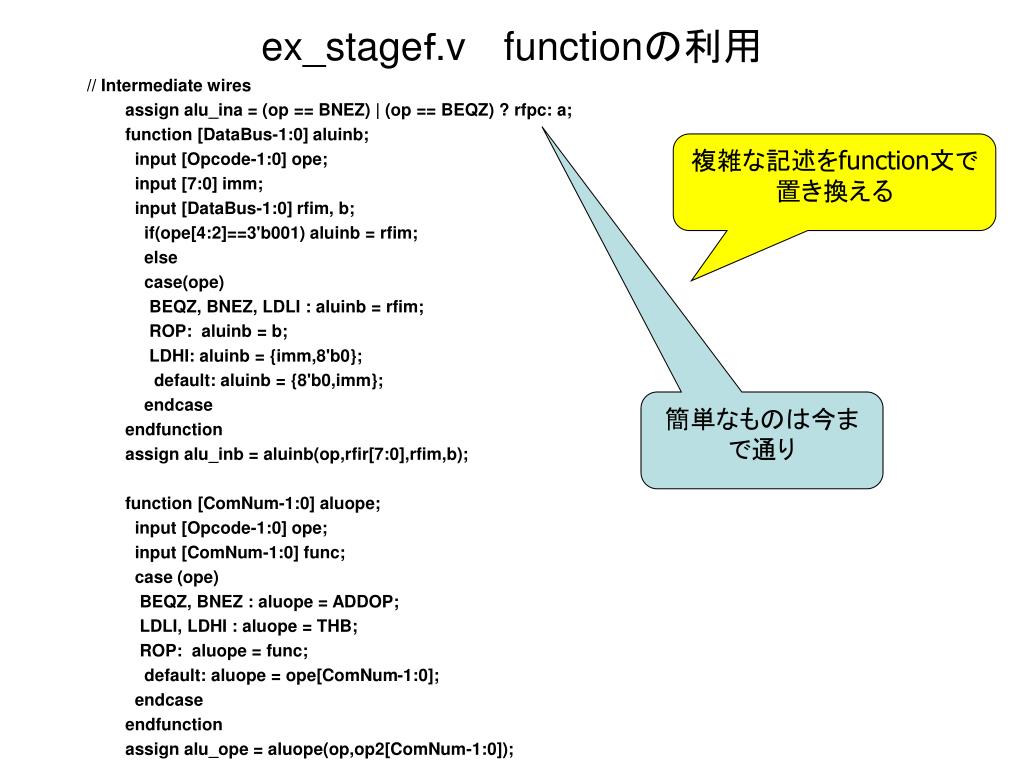

ex_stagef.v functionの利用

複雑な記述をfunction文で置き換える

// Intermediate wires

assign alu_ina = (op == BNEZ) | (op == BEQZ) ? rfpc: a;

function [DataBus-1:0] aluinb;

input [Opcode-1:0] ope;

input [7:0] imm;

input [DataBus-1:0] rfim, b;

if(ope[4:2]==3'b001) aluinb = rfim;

else

case(ope)

BEQZ, BNEZ, LDLI : aluinb = rfim;

ROP: aluinb = b;

LDHI: aluinb = {imm,8'b0};

default: aluinb = {8'b0,imm};

endcase

endfunction

assign alu_inb = aluinb(op,rfir[7:0],rfim,b);

function [ComNum-1:0] aluope;

input [Opcode-1:0] ope;

input [ComNum-1:0] func;

case (ope)

BEQZ, BNEZ : aluope = ADDOP;

LDLI, LDHI : aluope = THB;

ROP: aluope = func;

default: aluope = ope[ComNum-1:0];

endcase

endfunction

assign alu_ope = aluope(op,op2[ComNum-1:0]);

簡単なものは今まで通り

ex stage v2

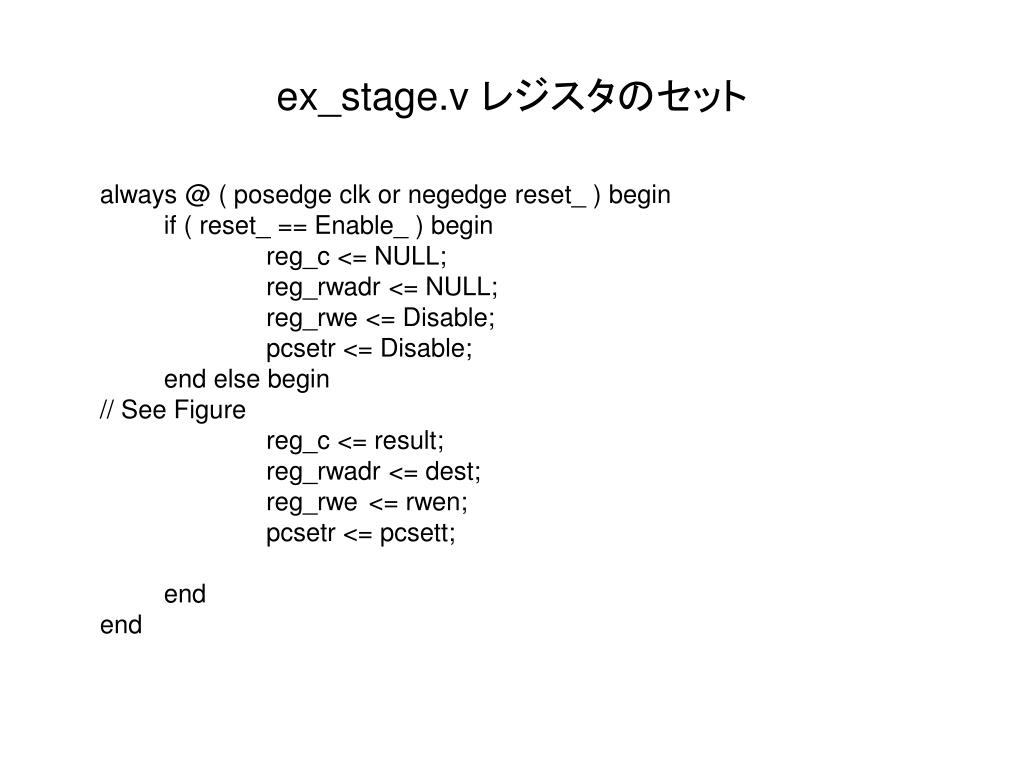

ex_stage.v レジスタのセット

always @ ( posedge clk or negedge reset_ ) begin

if ( reset_ == Enable_ ) begin

reg_c <= NULL;

reg_rwadr <= NULL;

reg_rwe <= Disable;

pcsetr <= Disable;

end else begin

// See Figure

reg_c <= result;

reg_rwadr <= dest;

reg_rwe <= rwen;

pcsetr <= pcsett;

end

end

ppico v

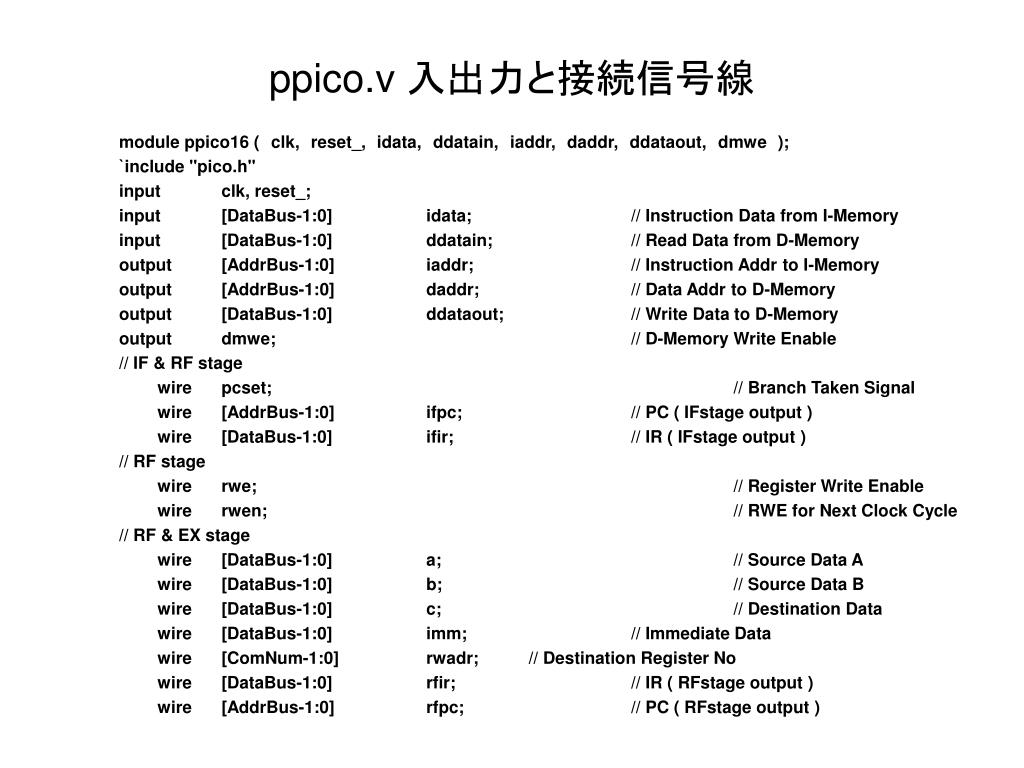

ppico.v 入出力と接続信号線

module ppico16 (clk,reset_,idata,ddatain,iaddr,daddr,ddataout,dmwe);

`include "pico.h"

input clk, reset_;

input [DataBus-1:0] idata; // Instruction Data from I-Memory

input [DataBus-1:0] ddatain; // Read Data from D-Memory

output [AddrBus-1:0] iaddr; // Instruction Addr to I-Memory

output [AddrBus-1:0] daddr; // Data Addr to D-Memory

output [DataBus-1:0] ddataout; // Write Data to D-Memory

output dmwe; // D-Memory Write Enable

// IF & RF stage

wire pcset; // Branch Taken Signal

wire [AddrBus-1:0] ifpc; // PC ( IFstage output )

wire [DataBus-1:0] ifir; // IR ( IFstage output )

// RF stage

wire rwe; // Register Write Enable

wire rwen; // RWE for Next Clock Cycle

// RF & EX stage

wire [DataBus-1:0] a; // Source Data A

wire [DataBus-1:0] b; // Source Data B

wire [DataBus-1:0] c; // Destination Data

wire [DataBus-1:0] imm; // Immediate Data

wire [ComNum-1:0] rwadr; // Destination Register No

wire [DataBus-1:0] rfir; // IR ( RFstage output )

wire [AddrBus-1:0] rfpc; // PC ( RFstage output )

ppico v1

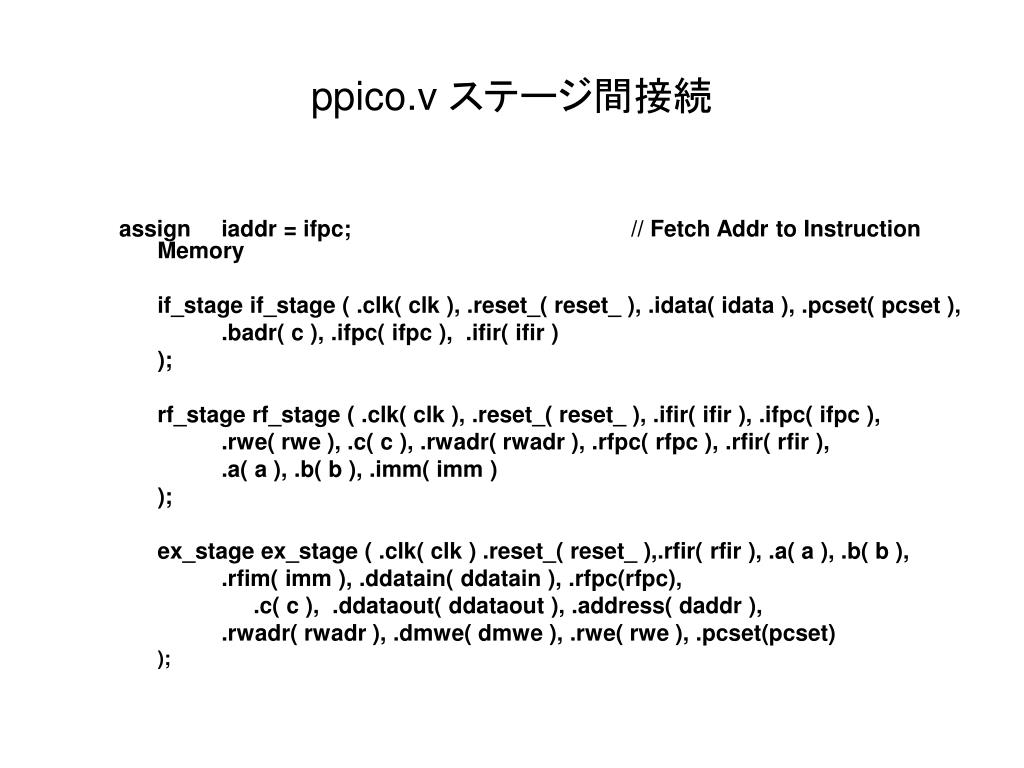

ppico.v ステージ間接続

assign iaddr = ifpc; // Fetch Addr to Instruction Memory

if_stage if_stage ( .clk( clk ), .reset_( reset_ ), .idata( idata ), .pcset( pcset ),

.badr( c ), .ifpc( ifpc ), .ifir( ifir )

);

rf_stage rf_stage ( .clk( clk ), .reset_( reset_ ), .ifir( ifir ), .ifpc( ifpc ),

.rwe( rwe ), .c( c ), .rwadr( rwadr ), .rfpc( rfpc ), .rfir( rfir ),

.a( a ), .b( b ), .imm( imm )

);

ex_stage ex_stage ( .clk( clk ) .reset_( reset_ ),.rfir( rfir ), .a( a ), .b( b ),

.rfim( imm ), .ddatain( ddatain ), .rfpc(rfpc),

.c( c ), .ddataout( ddataout ), .address( daddr ),

.rwadr( rwadr ), .dmwe( dmwe ), .rwe( rwe ), .pcset(pcset)

);

test prg

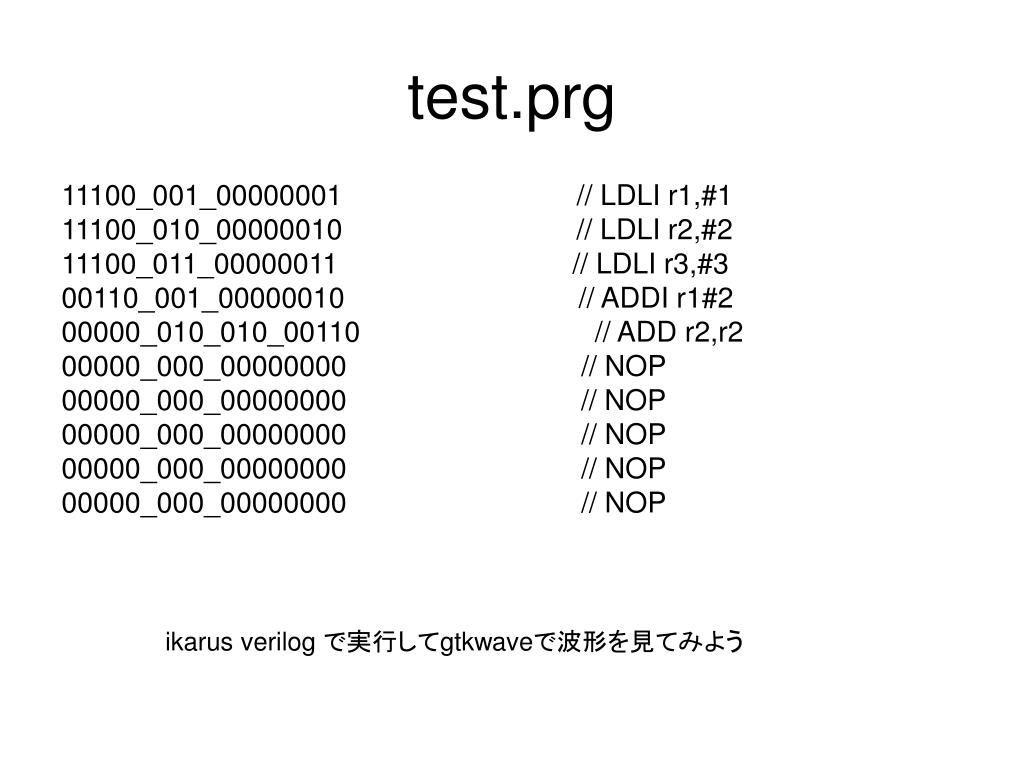

test.prg

11100_001_00000001 // LDLI r1,#1

11100_010_00000010 // LDLI r2,#2

11100_011_00000011 // LDLI r3,#3

00110_001_00000010 // ADDI r1#2

00000_010_010_00110 // ADD r2,r2

00000_000_00000000 // NOP

00000_000_00000000 // NOP

00000_000_00000000 // NOP

00000_000_00000000 // NOP

00000_000_00000000 // NOP

ikarus verilog で実行してgtkwaveで波形を見てみよう

slide31

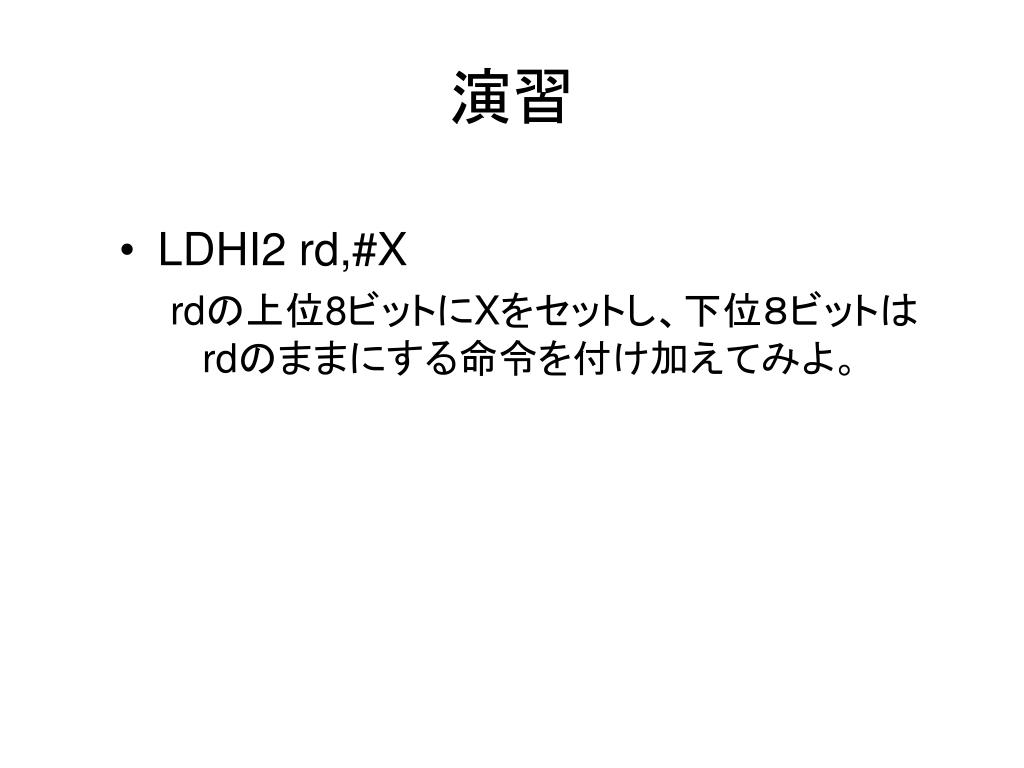

演習
  • LDHI2 rd,#X

rdの上位8ビットにXをセットし、下位8ビットはrdのままにする命令を付け加えてみよ。
