SANEAMENTO Projecto 1: Estudo Prévio de um Sistema Adutor

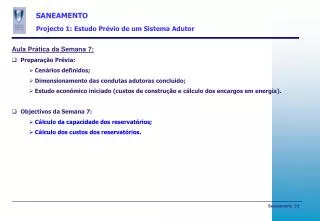

1. SANEAMENTO Projecto 1: Estudo Prévio de um Sistema Adutor • Aula Prática da Semana 7: • Preparação Prévia: • Cenários definidos; • Dimensionamento das condutas adutoras concluído; • Estudo económico iniciado (custos de construção e cálculo dos encargos em energia). • Objectivos da Semana 7: • Cálculo da capacidade dos reservatórios; • Cálculo dos custos dos reservatórios.

2. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição • Capacidade (m3) • V = Vregularização + Vemergências • sendo • Vregularização = Vreg_interdiário + Vreg_interhorário • Vemergências = Máximo {Vavarias ; Vincêndio}

3. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição VOLUME DE REGULARIZAÇÃO INTERDIÁRIO • Se sistema adutor dimensionado para Qmmc • fp=1.3 Vreg_interdiário= 1  Vmda_40 • Se sistema adutor dimensionado para Qdmc • fp=1.5 Vreg_interdiário= 0  Vmda_40 • sendo • Vmda_40 = volume médio diário anual x Vmda_40 Extraído deManual de Saneamento Básico – Direcção Geral dos Recursos Naturais, 1991 Factor de ponta

4. Exemplo - Adução Gravítica Curva de Volumes acumulados Curva de Consumos Vacum Distribuição 24 Qm Adução Gravítica 18 Qm |VB| Q 1.5 Qm 12 Qm |VA| Qm 6h 0.5 Qm 0.5 Qm Nível no Reservatório 3 Qm 12h 0 24h 0 6 12 18 24h 0 6 18 24h 18h SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição VOLUME DE REGULARIZAÇÃO INTERHORÁRIO Qm=Qdmc ou Qmmc(m3/h) • VA / VB= máxima diferença positiva/negativa entre Vacum adução e distribuição • Vreg_interhorário= |VA|+|VB|

5. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição/ Volume de regularização diário ou interhorário Adução Gravítica (MSBII.4, p.15) Adução Gravítica(MSBII.4, p.15) a = Qm = Qdmc_40 ou Qmmc_40(m3/h) consoante condutas dimensionadas para o dia de maior consumo ou o mês de maior consumo

6. Curva de Volumes acumulados Vacum Distribuição 24 Qm 18 Qm Curva de Bombagem Q 1.5 Qm 12 Qm 1.2 Qm Qm Q 0.5 Qm 0.5 Qm 3 Qm Qm 0 6 12 18 24h 0 6 18 24h SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição/ Volume de regularização diário ou interhorário Exemplo - Adução por bombagem Curva de Consumos Adução por Bombagem |VA| |VB| • VA / VB = máxima diferença positiva/negativa entre Vacum adução e distribuição • Vreg_interhorário = |VA|+|VB| 0 9 11 18 20 24h

7. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição/ Volume de regularização diário ou interhorário Adução por Bombagem(MSBII.4, p.15)

8. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição VOLUME DE AVARIAS • Localização avarias 1 a 2 h • Reparação 4 a 6 h • Total 5 a 8 h • Vavarias = (5 a 8h) x Qdim40 (m3/h)

9. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição RESERVA DE ÁGUA PARA INCÊNDIO 7 - A reserva de água para incêndio é função do grau de risco da zona e não deve ser inferior aos valores seguintes: • 75 m3 - grau 1; • 125 m3 - grau 2; • 200 m3 - grau 3; • 300 m3 - grau 4; • A definir caso a caso - grau 5.”

10. SISTEMAS DE ABASTECIMENTO E DISTRIBUIÇÃO DE ÁGUAReservatórios de distribuição VOLUME MÍNIMO V >= K Qmd onde Q md é o caudal médio diário anual (metros cúbicos) do aglomerado K um coeficiente que toma os seguintes valores mínimos: K = 1,0 para populações superiores a 100000 habitantes; K = 1,25 para populações entre 10000 e 100000 habitantes; K = 1,5 para populações entre 1000 e 10000 habitantes; K = 2,0 para populações inferiores a 1000 habitantes e para zonas de maior risco • Vmin = K x Vmda40 (m3) • = K x Qmda40(m3/d)x 1 dia
