  1. UNIVERSITE D'ETE D'ATTAC POITIERS 2005 VISITE DE 3 MAISONS BIOCLIMATIQUES

  2. Maison de Philippe et Caroline Brillant • 155 m² • Salon, séjour, cuisine, arrière-cuisine • 5 chambres, dressing • 2 garages • 4315 F HT / m², 80 % autoconstruction (5 ans)‏ • Coût solaire 180 F/m², coût isolation 425 F/m² • Maison sur-isolée : Rw = 4 ( 70 % supérieure à la RT 2005 !)‏

  3. Parois à ossature bois 22 cm dont 14 cm d'isolant lin, bardage mélèze d'altitude, structure pin Douglas, lame d'air 3 cm.Menuiseries standard à isolation renforcée.Isolation en toiture 26 à 30 cm de lin.

  4. Murs porteurs (majoritairement des cloisons intérieures) : 38 tonnes de briques de terre crues compressées : régulation thermique et hygométrique passiveséchage 2 mois sous tunnel, réalisation 5 jours 1/2


  5. Quelques matériaux utilisés • Laine de lin • Chaux + terre (joints)‏ • Briques crues : résistance équivalente au parpaing creux, mais gélives, terre argileuse du terrain où est construite la maison + 5 à 6 % de chaux, séchée

  6. Utilisation de matériaux écologiques • Parements intérieurs : bois ou plaques de plâtre « écologiques » (agglomérées dans la masse de papier recyclé)‏ • Peintures à base de produits naturels (caséine, chaux, pigments naturels)‏ • Freine-vapeur en papier ciré • Sous-toiture : panneaux de fibre de bois sans formaldéhydes, isolant 30 cm

  7. Serre au sud formant jardin d'hiver, occultation coton blanc

  8. A l'ouest : Protection du vent Deux garages Sas d'entrée Organisation des autres pièces • Au nord : • Espaces-tampons : • Cuisine • Arrière-cuisine • dressing

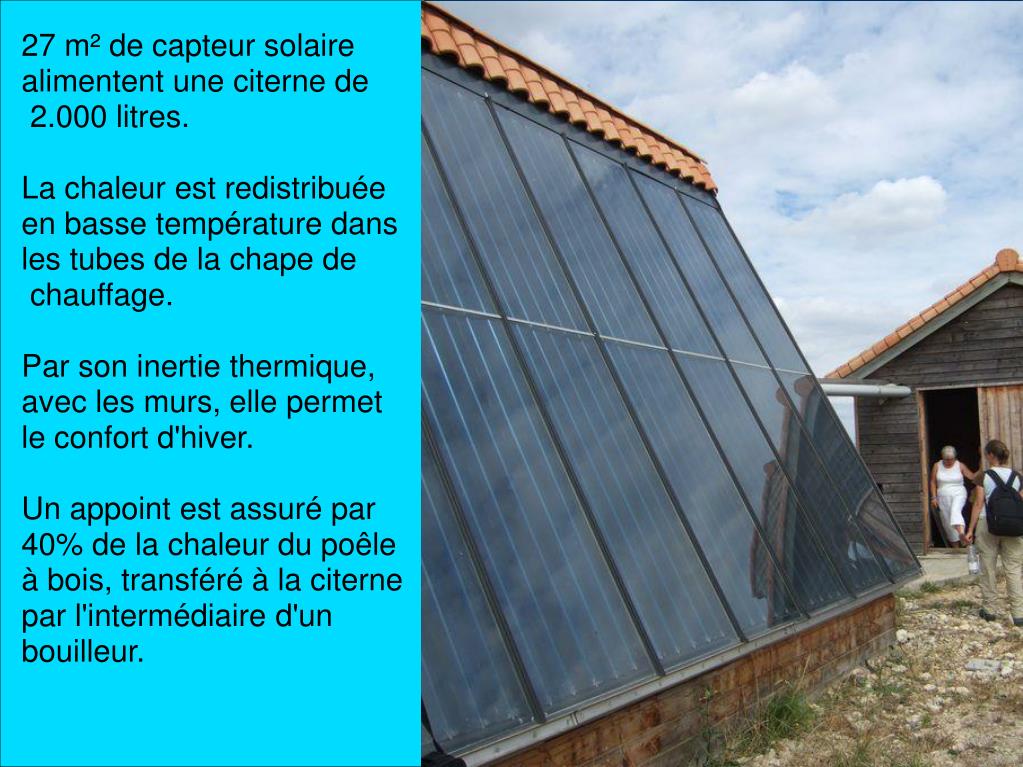

  9. 27 m² de capteur solaire alimentent une citerne de 2.000 litres. La chaleur est redistribuée en basse température dans les tubes de la chape de chauffage. Par son inertie thermique, avec les murs, elle permet le confort d'hiver. Un appoint est assuré par 40% de la chaleur du poêle à bois, transféré à la citerne par l'intermédiaire d'un bouilleur.

  10. Chaudière bois, poêle en fonte à haut rendement, habillé en briques crues (bouilleur, rayonnement, convection)‏ consommation : 3 stères/an pour 19°

  11. Bilan énergétique comparé des matériaux • Briques de terre cuite : 1.200 kwh/m3 • Briques de terre crue : 100 kwh/m3 • Bois d'oeuvre : 180 kwh/m3 • Béton : 2.400 kwh/m3 • Laine de verre : 250 kwh/m3 • Laine de lin : 30 kwh/m3 • Les matériaux écologiques sont moins gourmands en énergie

  12. Usages écologiques : • Les « sanitaires secs » : un conteneur cylindrique avec abattant de WC, à côté un seau de sciure dont on recouvre les excréments. Aucune odeur n'est perceptible. Ensuite c'est composté. • La lessive : les cendres de la cheminée sont tamisées et 2 verres en sont mis dans un litre d'eau pendant 24 h (remuer), puis filtré. Cette eau est enrichie en potasse, on y ajoute un peu de lessive

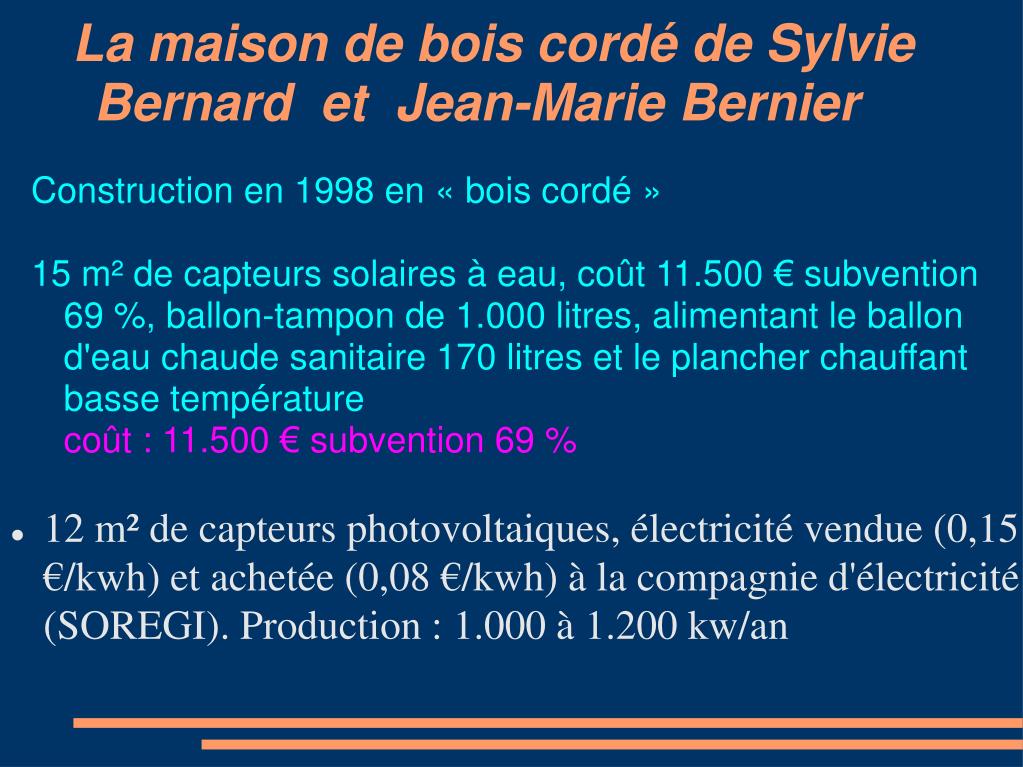

  13. La maison de bois cordé de Sylvie Bernard et Jean-Marie Bernier Construction en 1998 en « bois cordé » 15 m² de capteurs solaires à eau, coût 11.500 € subvention 69 %, ballon-tampon de 1.000 litres, alimentant le ballon d'eau chaude sanitaire 170 litres et le plancher chauffant basse température coût : 11.500 € subvention 69 % • 12 m² de capteurs photovoltaiques, électricité vendue (0,15 €/kwh) et achetée (0,08 €/kwh) à la compagnie d'électricité (SOREGI). Production : 1.000 à 1.200 kw/an

  14. Les 2 capteurs solaires eau chaude sur la maison • Photovoltaïque sur le garage

  15. Le fonctionnement : Appoint au chauffage solaire par poêle-bouilleur à bois (6 stères de bois de chêne/an) pour le chauffage. Appoint gaz butane pour l'eau chaude de la douche. 16 m² d'ouvertures au sud, 13 m² de murs sud avec briques de terre crue pour stocker la chaleur Espaces-tampon : à l'ouest (vent) garage, au nord-est chaufferie Isolant sous toiture : 20 cm de laine de mouton (achetée à un tondeur – déchets) + pare-vapeur (bâche plastique)‏ Stockage d'eau de pluie sous le garage. Pour traiter l'eau : un osmoseur (nitrates, calcaire...)‏

  16. Longueur des bûches de châtaignier : 40 cm, épaisseur des joints (chaux-sable-un peu de ciment) : 10 cm (extérieur et intérieur), entre les joints : 20 cm de sciure de bois (isolant)Le mur, étanche à l'eau, laisse passer un peu l'air : ventilation inutile

  17. Doublage complémentaire en cours au Nord (isolation insuffisante, vent à travers le mur)‏

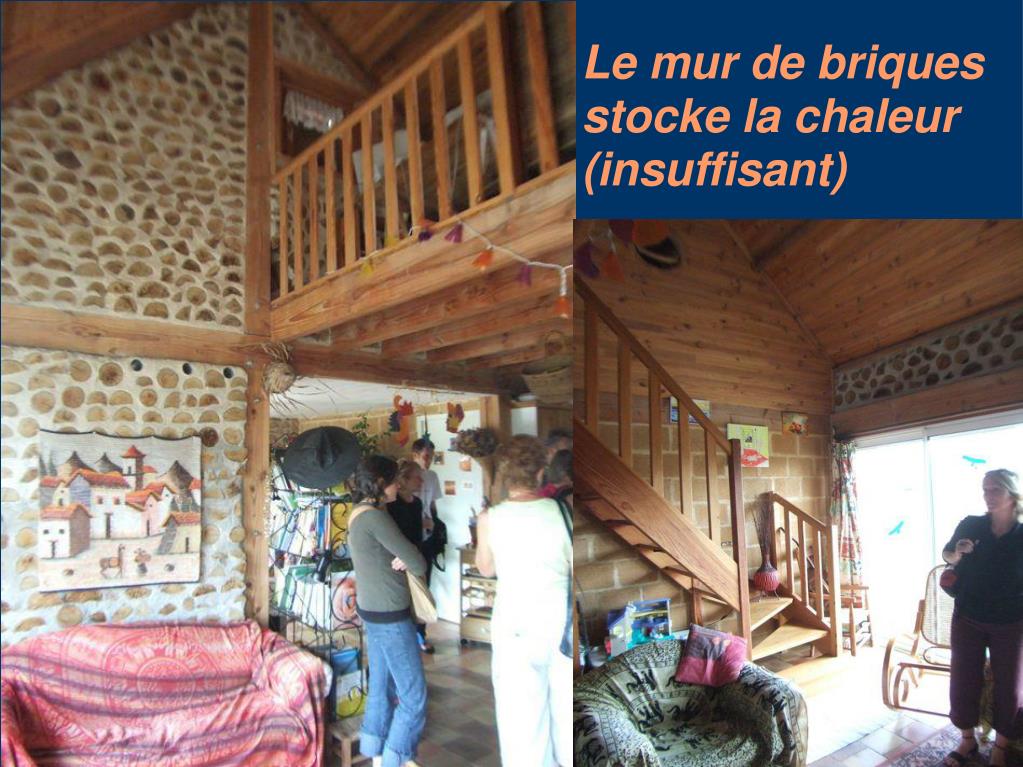

  18. Le mur de briques stocke la chaleur (insuffisant)‏

  19. La maison à ossature bois construction 1992

  20. Coût : 1.000 à 1.200 €/m² , voisin de celui d'une construction en parpaings Baies au Sud Espaces tampon au Nord et à l'Est

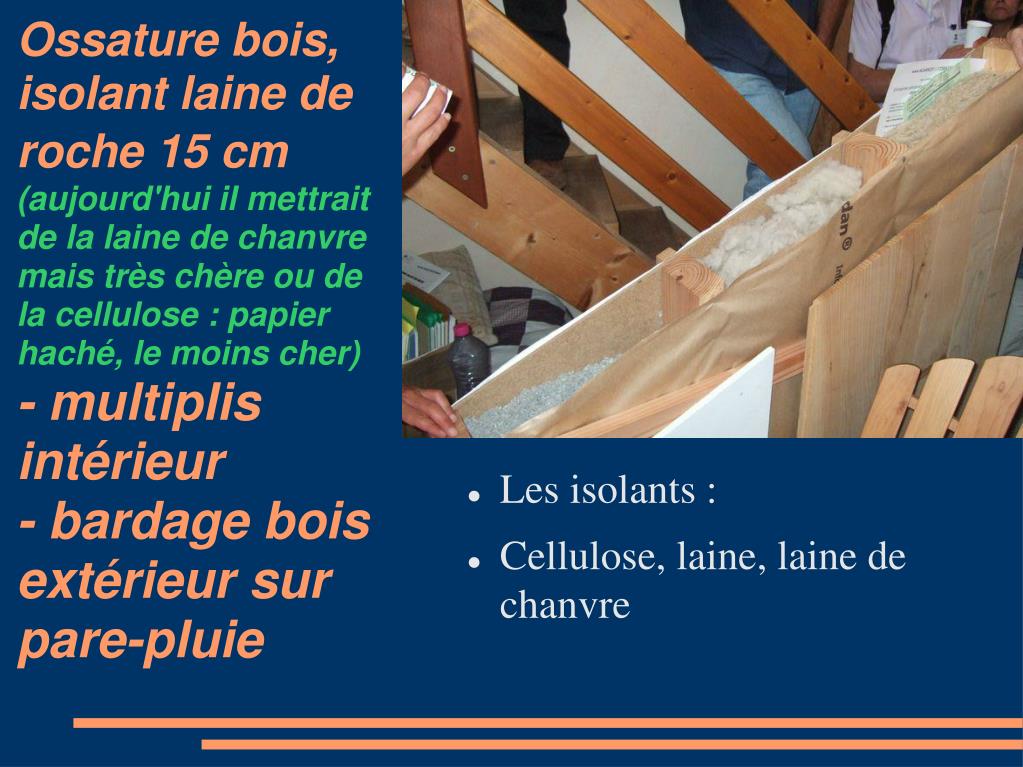

  21. Ossature bois, isolant laine de roche 15 cm(aujourd'hui il mettrait de la laine de chanvre mais très chère ou de la cellulose : papier haché, le moins cher)- multiplis intérieur- bardage bois extérieur sur pare-pluie • Les isolants : • Cellulose, laine, laine de chanvre

  22. Les cloisons (briques) assurent l'inertie thermique • Sol béton avec chape chaux sur 30 cm de galets formant hypocauste, incluant des drains agricoles pour le passage de l'air chaud

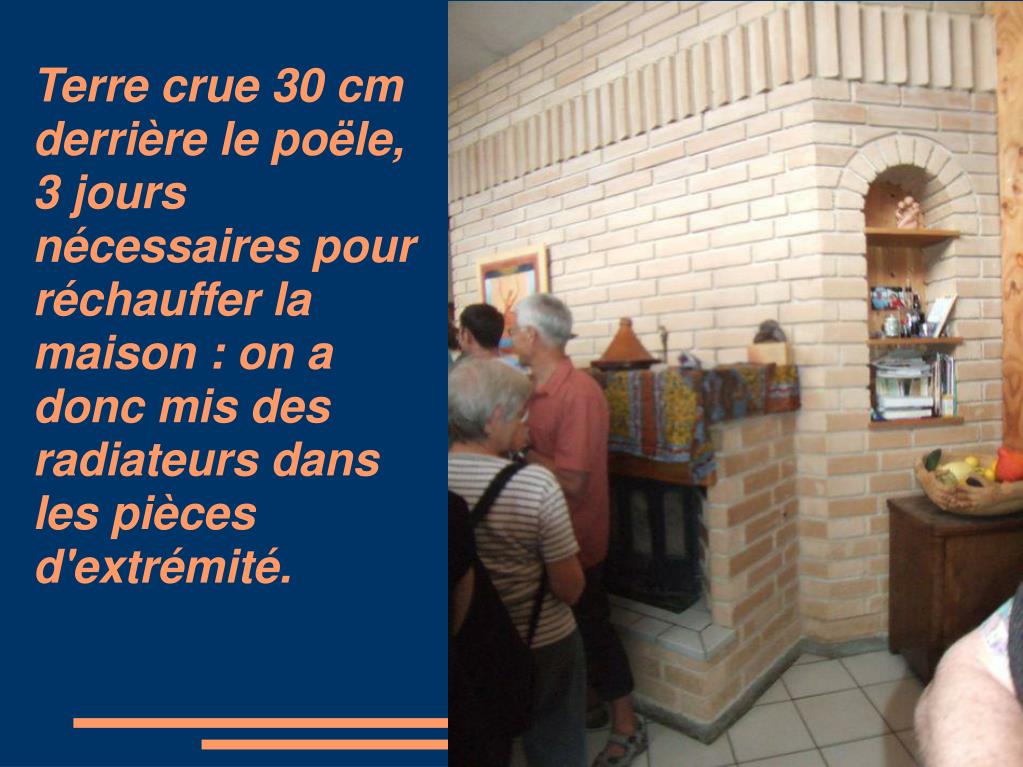

  23. Terre crue 30 cm derrière le poële, 3 jours nécessaires pour réchauffer la maison : on a donc mis des radiateurs dans les pièces d'extrémité.

  24. Capteur 6 m² pour eau chaude par ballon de 300 litres + radiateurs des pièces extrêmes • Récupération d'eau : cuve de 1.000 litres, 4.000 prévus pour arrosage. • Lavage du linge avec lessive bio (noix d'Inde + cendre)‏ • Peinture durable (15 ans) latex acrylique.
