Presentation Transcript

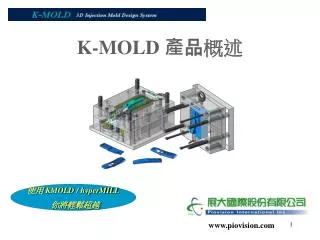

  1. K-MOLD 產品概述 使用 KMOLD / hyperMILL 你將輕鬆超越 www.piovision.com

  2. 先前工作流程(其他軟體+AutoCAD) 導入 K-MOLD 工作流程 可以看出,K-MOLD大量引入實用自動化快速建模功能和縱多的快捷方式,大大縮短模具設計時間,效率得以大幅提升,並引入3D分析,干涉檢查,自動2D出圖,BOM表,提高設計品質。在整體時間,品質,效益會遠遠 勝出 !!! 流程對比! (1).承接各知名軟體所繪製的3D幾何資料 (1) 承接各知名軟體所繪製的3D幾何資料 (2).人工判斷產品倒勾,垂直面等 (2).快速自動產品分析,倒勾,直角,小角度面 (3).自動或半自動產生分模面,靠破面 (3).手動建立分模面,靠破面 (4).自動或手動分出公母模,滑塊,入子 (4).手動挑面,人工分開公母模,滑塊,入子 (5).2D人工繪製各種裝配組件 (5).3D自動產生模具的零組件(如頂針,滑 塊機構等) (6).2D人工繪製水路,流道等,人工經驗判斷 相關干涉情況 (6).3D自動產生冷卻水路及流道,澆口設計,並自動 進行干涉檢查 (7).人工挑面做出電極,人工草繪碰數圖 (7).自動在公母模上切出電極,並自動產生3D CAM model及2D電極碰數圖 (8).人工繪製2D模具裝配和零件圖,費時, (8).全自動產生2D詳細模具圖,自動產生標註,剖面 及各就位加工符號 (9).人工填寫BOM表,有疏漏可能 (9).自動產生正確無誤的BOM材料表,立即作成本分析

  3. 目前模具設計現有流程問題點 使用其他軟體拆模 + AutoCAD 2D 模具設計: ► 拆公母模, 滑塊,鑲塊入子--------問題點: 若是 IGES model, 必須花數小時到數天的時間處理曲面公差及小細縫的問題。拆模動作完全依賴手工一一做出,耗時較久, 操作煩瑣. ► 轉 2D 至 AUTOCAD , 套 2D 零件庫-------現有 2D 問題點 , 一組成品少則 7,8 張, 多則 10 餘張至 數 10 張 2D尺寸詳圖面 , 2D 完全是順序式作業 , 時間上少則 2 天多則 4,5 天, 時間根本省不下來 ► 2D 模具設計容易出錯,須要很多時間檢查確認-----若模具零組件結構設計,干涉檢查完全依賴人工水平, 2D 又無法表達完整 , 而且每個組件裝配性 , 加工圖樣都很容易遺漏 , 同時設計變更也沒有參數化 3D 方便. 2D 必須一張圖接一張圖來修改,效率,品質無法得到穩定的保障。 ► 制程外包 -------由於工具及製程上的限制,只能 cover 部份的模具設計業務 , 以每月外包5 set 模具計算, 平均單價 2 萬 , 每月平均 10 萬 , 一年約 120 萬外包費用

  4. 以一個實際部品的模具設計的時間,品質,效益進行對比,評估,來驗証不同設計流程帶來的利益差別。 Product report K-MOLD 3D Injection Mold Design System

  5. K-MOLD 拆模 2hours ,其他軟體:? hours Product report

  6. K-MOLD 3D裝配圖 3.5hours,AutoCAD 2D裝配圖 10hours K-MOLD水路,螺絲,頂針,斜銷機構等的 3D干涉檢查 更是2D圖面無法做到的。 Product report K-MOLD 3D Injection Mold Design System

  7. K-MOLD2D圖 12hours, AutoCAD 22 hours Product report

  8. K-MOLD自動出電極圖 0.5 hours ,AutoCAD 1 hours 準確性更是不言而喻 Product report

  9. Product report K-MOLD自動出BOM表 1Minute ( 絕對正確不會出錯) , AutoCAD 2 Hours ( 手打出 BOM 表不可靠 ) K-MOLD 3D Injection Mold Design System

  10. 展大國際 KMOLD 服務據點 Branch Service in Greater China Tainan Taipei DongGuan ShangHai Taichung China Taiwan

  11. CAD 軟體的世界潮流與趨勢 Trend • 未來 專用(Dedicate)將會取代通用(General Purpose)市場 • 我們的目標即是為客戶發展專用(Dedicate)模具設計系統 • 以大幅縮短模設流程 全面提昇模設品質

  12. Piovision International – MCAD Solution Provider Thank You!
