菜单、工具栏和状态栏是 Windows 不可或缺的界面元素。其中，菜单和工具栏提供了用户传递命令的界面，状态栏提供了一个输出区域。本章主要介绍以下内容：（ 1 ）菜单。（ 2 ）工具栏。

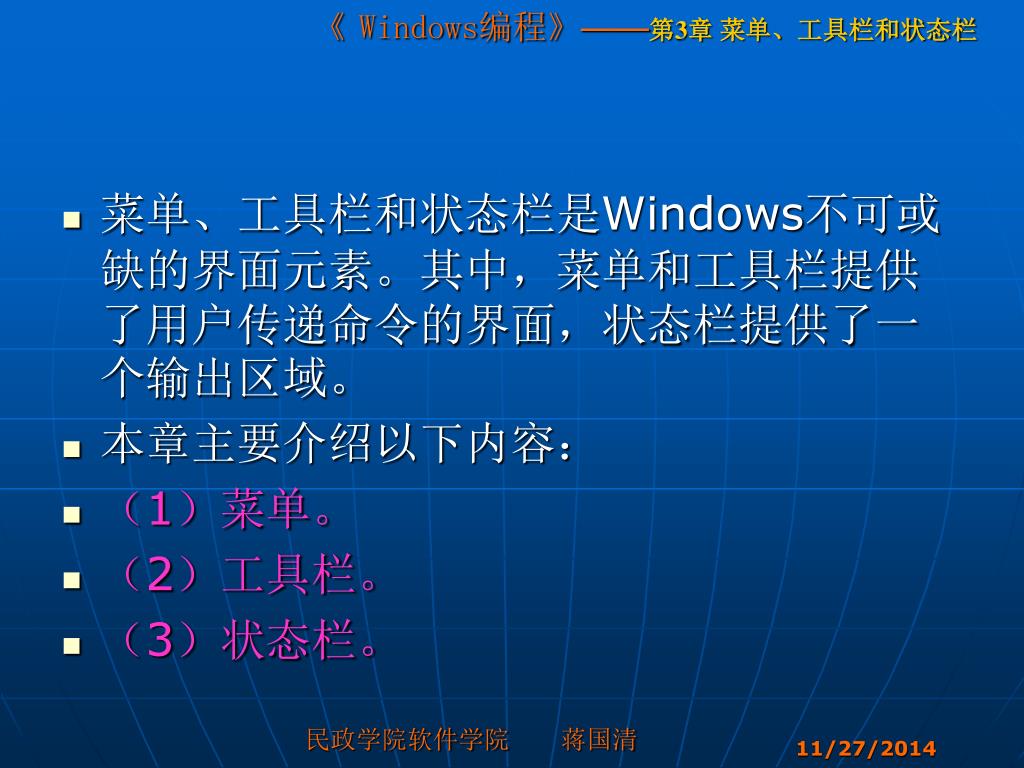

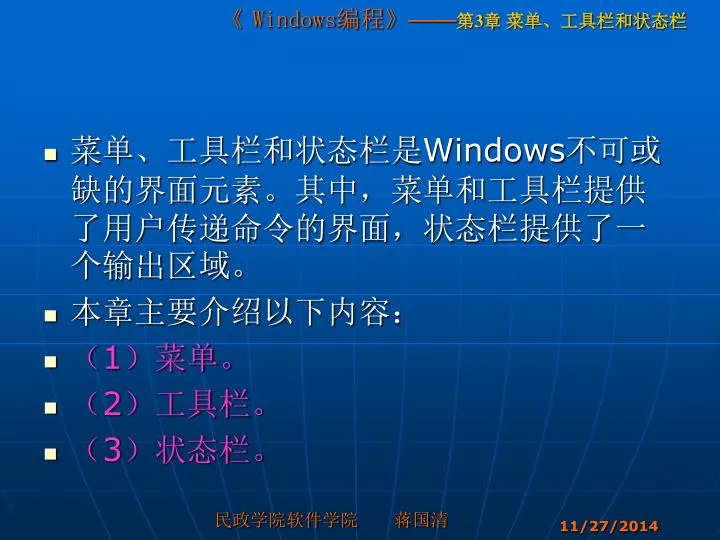

菜单、工具栏和状态栏是Windows不可或缺的界面元素。其中，菜单和工具栏提供了用户传递命令的界面，状态栏提供了一个输出区域。菜单、工具栏和状态栏是Windows不可或缺的界面元素。其中，菜单和工具栏提供了用户传递命令的界面，状态栏提供了一个输出区域。 • 本章主要介绍以下内容： • （1）菜单。 • （2）工具栏。 • （3）状态栏。民政学院软件学院蒋国清

3.1 菜单 • 重点介绍： • 菜单类型 • 创建菜单 • 菜单设计 • 菜单程序 • 键盘快捷键民政学院软件学院蒋国清

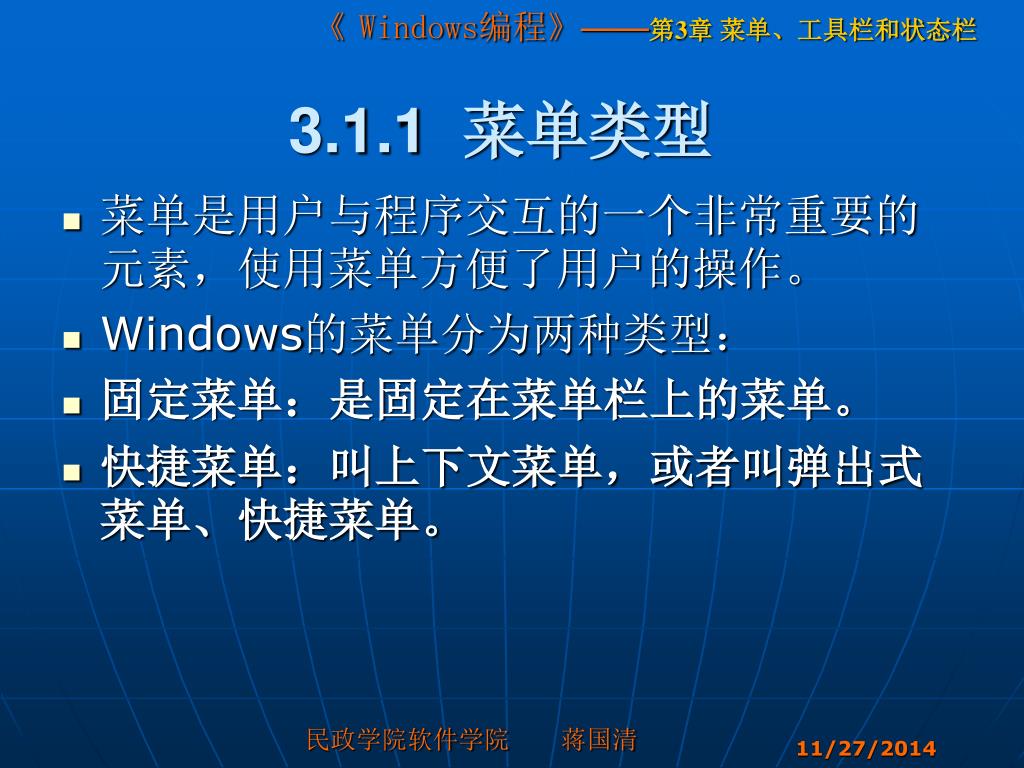

3.1.1 菜单类型 • 菜单是用户与程序交互的一个非常重要的元素，使用菜单方便了用户的操作。 • Windows的菜单分为两种类型： • 固定菜单：是固定在菜单栏上的菜单。 • 快捷菜单：叫上下文菜单，或者叫弹出式菜单、快捷菜单。民政学院软件学院蒋国清

3.1.2 创建菜单 • 1. 创建菜单资源 • 菜单资源既可以在菜单编辑器中创建，也可以通过代码在程序中创建。这里介绍3种创建菜单的方法。 • （1）从菜单栏的菜单命令创建菜单资源。 • （2）通过资源面板的快捷菜单选项创建菜单。 • （3）在程序中通过代码创建菜单资源。 • 通过如下代码，即可创建一个空的菜单资源。 • CMenu popup; • popup.CreatePopupMenu(); 民政学院软件学院蒋国清

3.1.2 创建菜单 • 3.1.2 创建菜单方法是： • （1）双击菜单编辑器中新增菜单的方框，弹出Menu Item Properties对话框（图4-4）。 • （2）输入菜单的标题。在相应的标题字母前加“&”，则该字母为菜单的助记符。民政学院软件学院蒋国清

图4-4 创建菜单 民政学院软件学院蒋国清

3. 创建菜单项方法是： • （1）在菜单编辑器中单击打开要添加菜单项的菜单，或者选中某个已有菜单后按Insert键，双击新增菜单项的方框，弹出Menu Item Properties对话框（图4-5）。 • （2）选择或输入菜单项的ID，输入菜单项的标题。在相应的标题字母前加“&”，则该字母为菜单项的助记符。 • （3）根据需要选择对话框中的复选框，以便决定菜单项的各个属性。民政学院软件学院蒋国清

图4-5 Menu Item Properties对话框 民政学院软件学院蒋国清

3. 创建快捷菜方法如下： （1）新建一个菜单资源。（2）在该菜单资源创建一个菜单。（3）为菜单创建菜单项。（4）保存菜单资源。（5）在源代码文件添加如下代码： Menu myMenu; VERIFY(myMenu.loadMenu(IDR_MENU1)); (Menu* pPopup=myMenu.GetSubMenu(0)); ASSERT(pPopup!=NULL); pPopup->TrackPopupMenu(TPM_LEFTALIGN||TPM_RIGHTBUTTON, x, y, AfxGetMainWnd()); 民政学院软件学院蒋国清

3.1.3 菜单设计 1.往菜单系统菜单添加菜单项 2. 创建相应的快捷菜单：首先创建一个新的菜单资源，然后在该菜单资源中添加菜单项。民政学院软件学院蒋国清

3.1.4 菜单程序 • 1. 菜单的消息映射 • 定义好菜单资源后，就可以对每一个菜单项进行消息映射。 • 在MFC应用程序中使用起来却是很简单。所有的消息都通过消息响应表映射到响应函数，编程人员所要做的主要工作是在添加映射项后，完成消息的处理函数。民政学院软件学院蒋国清

2. 菜单的相关操作包括： • （1）创建菜单 • （2）装入菜单。 • （3）菜单的初始化。 • （4）添加菜单项。 • （5）修改菜单项。 • （6）删除菜单项。 • （7）获取菜单项。民政学院软件学院蒋国清

3. 添加单击菜单项的处理函数利用3.1.3小节建立好的菜单项，映射它们的单击处理函数。 • （1）打开“menu”工程。 • （2）点击“查看”->“建立类向导”，弹出如图4-9所示的对话框，在CMenuView类映射“新菜单”下三个子菜单的COMMAND消息 • （3）修改上一步骤映射的消息处理函数，如书本程序代码3.1所示。 • （4）编译运行应用程序。点击“新菜单”->“新菜单2”->“新菜单2-2”，会弹出消息对话框提示选择了该菜单项，如图4-10所示。民政学院软件学院蒋国清

图4-9 映射COMMAND消息 图4-10 程序运行效果民政学院软件学院蒋国清

3. 快捷菜单的编程 • 快捷菜单是一种浮动的弹出式菜单，它是一种新的用户界面设计风格。当用户按下鼠标右键时，就会相应地弹出一个快捷菜单，其中提供了几个与当前选择内容相关的选项。 • 创建快捷菜单需要用到CMenu类的TrackPopupMenu()函数来设置和显示快捷菜单，其原型如下： • BOOL TrackPopupMenu( UINT nFlags, int x, int y, CWnd* pWnd, LPCRECT lpRect = NULL ); • 其中，nFlags为快捷菜单坐标设定方式和鼠标操作方式。民政学院软件学院蒋国清

快捷菜单的制作方式有两种: • （1）用CreatePopupMenu()建立一个空快捷菜单，再使用AppendMenu()或InsertMenu()函数增加所需的菜单项。 • （2）从菜单资源中获得一子菜单作为快捷菜单。民政学院软件学院蒋国清

3.1.5 键盘快捷键 • 1. 键盘快捷键编辑器 • 2. 为“Menu”工程的新菜单项添加键盘快捷键民政学院软件学院蒋国清

1. 键盘快捷键编辑器 • 打开键盘快捷键编辑器（图4-13）后，可以通过选中一项键盘快捷键后按Insert键添加一个键盘快捷键新项。 • 接着，双击键盘快捷键新项，会弹出Accel Properties对话框（图4-14）。在该对话框中，可以设置具体的键盘快捷键ID与具体的键盘快捷键。民政学院软件学院蒋国清

图4-13 键盘快捷键编辑器 民政学院软件学院蒋国清

2. 为“Menu”工程的新菜单项添加键盘快捷键步骤如下： • （1）打开“Menu”工程。 • （2）选择要定义键盘快捷键的新菜单项，按Alt＋Enter组合键。系统弹出Menu Item Properties对话框。 • （3）在标题文本框中将键盘快捷键添加到菜单项标题的后面。其中，菜单项ID_NEW1的键盘快捷键是Ctrl＋A，菜单项ID_NEW2-1的键盘快捷键是Ctrl＋B，ID_NEW2-2的键盘快捷键是Ctrl＋C。在菜单标题后输入转移符“\t”，可以让所有键盘快捷键都按左对齐的方式显示，如图4-15所示。民政学院软件学院蒋国清

图4-16 建立键盘快捷键 民政学院软件学院蒋国清

（4）在键盘快捷键编辑器中建立相应的快捷键表条目。双击键盘快捷键编辑器的空白行，在弹出的“Accel Properties”对话框中的ID选择新菜单项的ID，在快捷键中则设置与该菜单项相应的键盘快捷键。 • （5）编译运行应用程序，按快捷键就可执行相应的菜单操作。民政学院软件学院蒋国清

3.2 工具栏 • 3.2.1 工具栏编辑器 • 3.2.2 工具栏操作的相关函数 • 3.2.3 工具栏程序民政学院软件学院蒋国清

3.2.1 工具栏编辑器 • 1. 创建一个新的工具栏资源 • 2. 创建一个新的工具栏按钮 • 3. 移动一个按钮 • 3. 删除一个按钮 • 5. 在工具栏中插入间隔 • 6. 工具栏按钮属性的设置民政学院软件学院蒋国清

3.2.2 工具栏操作的相关函数 • 介绍与工具栏操作相关的函数: • 1. Create() • 2. LoadToolBar() • 3. LoadBitmap() • 3. SetBitmap() • 5. GetItemID() • 6. EnableDocking() 民政学院软件学院蒋国清

1. Create() • Create()函数用于建立Windows工具栏，并且把它连接到工具栏对象上。Create()函数的原型为： • BOOL Create( CWnd* pParentWnd, DWORD dwStyle = WS_CHILD | WS_VISIBLE | CBRS_TOP, UINT nID = AFX_IDW_TOOLBAR ); • 函数创建成功则返回1，否则返回0。民政学院软件学院蒋国清

2. LoadToolBar() • 函数LoadToolBar()用于加载已有的工具栏资源，其函数原型如下： • BOOL LoadToolBar( LPCTSTR lpszResourceName ); • BOOL LoadToolBar( UINT nIDResource ); 民政学院软件学院蒋国清

3. LoadBitmap() • LoadBitmap()函数用于装入工具栏按钮的位图资源，该位图做为显示在按钮上方的图形，其函数原型如下： • BOOL LoadBitmap( LPCTSTR lpszResourceName ); • BOOL LoadBitmap( UINT nIDResource ); 民政学院软件学院蒋国清

3. SetBitmap() • SetBitmap()函数用于指定工具栏按钮的位图资源，其函数原型如下： • BOOL SetBitmap( HBITMAP hbmImageWell ); • 其中，参数hbmImageWell是位图资源句柄。民政学院软件学院蒋国清

5. GetItemID() • 函数GetItemID()用于以按钮的索引编号来查找其命令ID值，其函数原型如下： • UINT GetItemID( int nIndex ) const; • 其中，参数nIndex工具栏按钮的索引编号。民政学院软件学院蒋国清

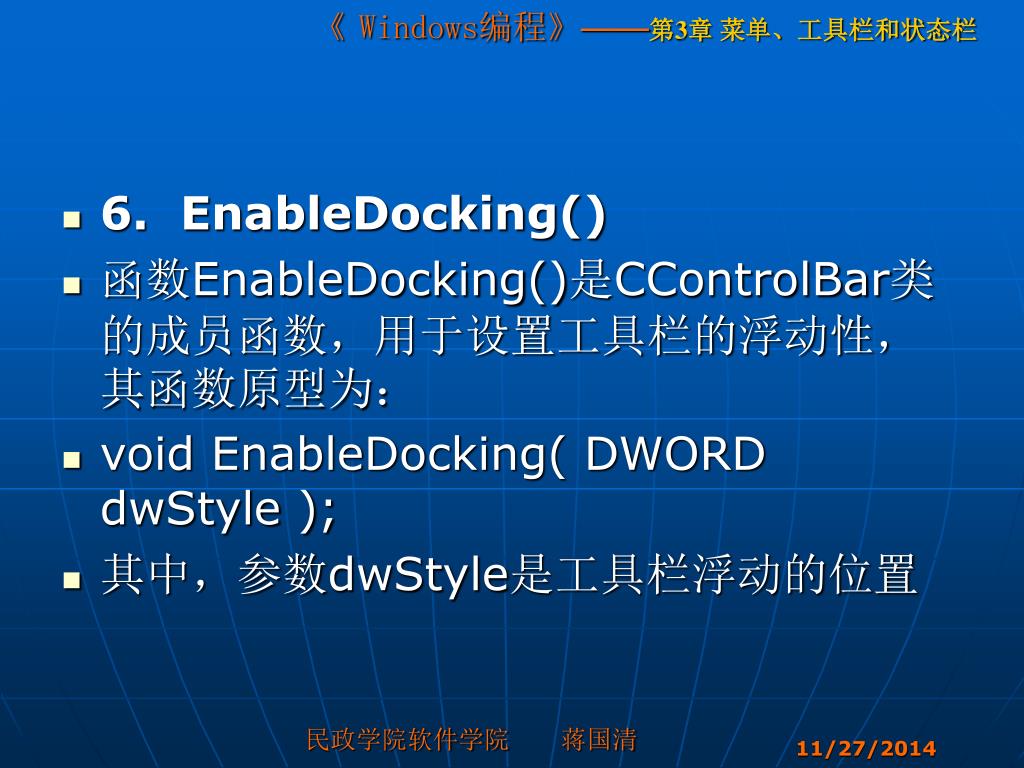

6. EnableDocking() • 函数EnableDocking()是CControlBar类的成员函数，用于设置工具栏的浮动性，其函数原型为： • void EnableDocking( DWORD dwStyle ); • 其中，参数dwStyle是工具栏浮动的位置民政学院软件学院蒋国清

3.2.3 工具栏程序 • 本小节创建一个简单的能够画直线、圆和矩形的程序，通过切换工具栏按钮能够改变要画的图形。 • 程序的创建步骤如下：民政学院软件学院蒋国清

（1）点击“文件”->“新建”，弹出新建对话框。切换到工程标签页，在对话框左侧选择“MFC AppWizard（exe）”工程，在对话框右侧输入工程的名字，如toolbar。输入或者选择工程保存的位置。单击“确定”按钮新建一个应用程序工程，如图4-22所示。 • （2）在弹出的“MFC AppWizard－Step 1”对话框中，为简单起见，选择单文档的应用程序类型，如图4-23所示。民政学院软件学院蒋国清

图4-22 新建应用程序工程 图4-23 选择单文档应用程序类型民政学院软件学院蒋国清

（3）创建工具栏资源。打开资源面板，右键单击“Toolbar”文件夹，在快捷菜单中选择“Insert Toolbar”菜单项，创建一个新的工具栏资源，ID为IDR_TOOLBAR1。在工具栏编辑器中添加3个工具栏按钮，按钮的ID号分别为ID_LINE、ID_RECTANGEL与ID_ELLIPSE，添加后工具栏资源如图4-24所示。民政学院软件学院蒋国清

图4-24 工具栏资源 民政学院软件学院蒋国清

（4）在应用程序中加载工具栏资源。在CMainFrame类中添加一个管理工具栏的对象m_wndDrawToolBar，也就是在CMainFrame类的定义代码中添加如下代码：（4）在应用程序中加载工具栏资源。在CMainFrame类中添加一个管理工具栏的对象m_wndDrawToolBar，也就是在CMainFrame类的定义代码中添加如下代码： • protected: // control bar embedded members • CToolBar m_wndDrawToolBar; • 接着，在CMainFrame 类的OnCreate()函数中添加装载工具栏的代码.如课本程序代码3.4 民政学院软件学院蒋国清

（5）在CToolbarView类中手动添加变量，代码如下：（5）在CToolbarView类中手动添加变量，代码如下： • public: • CPoint m_point1, m_point2;//记录鼠标按下和松开的点 • bool m_bLButtonDown;//标识鼠标是否被按下 • enum {DRAW_LINE, DRAW_RECTANGEL, DRAW_ELLIPSE} m_flag;//标识画的图形类型 • 接着，在CToolbarView类的构造函数中初始化这些变量，如课本程序代码3.5所示。民政学院软件学院蒋国清

（6）点击“查看”->“建立类向导”，在“MFC ClassWizard”对话框中在CToolBarView类映射新创建的3个工具栏按钮的命令处理消息和界面更新处理消息。图4-25为映射ID_LINE工具栏按钮的命令处理消息。 • 修改消息的处理函数，如课本程序代码3.6所示。民政学院软件学院蒋国清

图4-25 映射工具栏按钮的消息 民政学院软件学院蒋国清

（7）点击“查看”->“建立类向导”，在“MFC ClassWizard”对话框中在CToolBarView映射鼠标按下、鼠标松开和鼠标移动消息的处理。如图4-26为映射WM_LBUTTONDOWN消息。 • 修改鼠标消息的处理函数，如课本程序代码3.7所示。民政学院软件学院蒋国清

图4-26 映射鼠标消息 民政学院软件学院蒋国清

（8）修改CToolbarView类的OnDraw()函数， • （9）编译运行应用程序，在程序中画一个椭圆的效果如图4-27所示。民政学院软件学院蒋国清

图4-27 程序的运行效果 民政学院软件学院蒋国清

3.3 状态栏 • 3.3.1 创建状态栏 • 3.3.2 状态栏操作的相关函数 • 3.3.3 状态栏程序民政学院软件学院蒋国清

本程序在状态栏中显示系统的时间，程序实现的步骤如下：本程序在状态栏中显示系统的时间，程序实现的步骤如下： • （1）点击“文件”->“新建”，弹出新建对话框。切换到工程标签页，在对话框左侧选择“MFC AppWizard（exe）”工程，在对话框右侧输入工程的名字，如status。输入或者选择工程保存的位置。单击“确定”按钮新建一个应用程序工程，如图4-28所示。 • （2）在弹出的“MFC AppWizard－Step 1”对话框中，为简单起见，选择单文档的应用程序类型，如图4-29所示。民政学院软件学院蒋国清

图4-28 新建应用程序工程 民政学院软件学院蒋国清

（3）在文件“MainFrm.cpp”中往indicators数组添加一个用于显示系统时间的显示面板，如程序代码3.9所示。（3）在文件“MainFrm.cpp”中往indicators数组添加一个用于显示系统时间的显示面板，如程序代码3.9所示。 • 图4-29 选择单文档应用程序类型民政学院软件学院蒋国清

（4）在CMainFrame类中添加一个用于记录时钟事件ID号的变量，代码如下：（4）在CMainFrame类中添加一个用于记录时钟事件ID号的变量，代码如下： • protected: // control bar embedded members • UINT m_timer; • 接着，在CMainFrame类的OnCreate()函数中创建状态栏，设置时钟面板信息，设置时钟，民政学院软件学院蒋国清

（5）点击“查看”->“建立类向导”，在“MFC ClassWizard”对话框中，在CMainFrame类映射时钟消息，如图4-30所示。 • 图4-30 映射时钟消息民政学院软件学院蒋国清
