2006

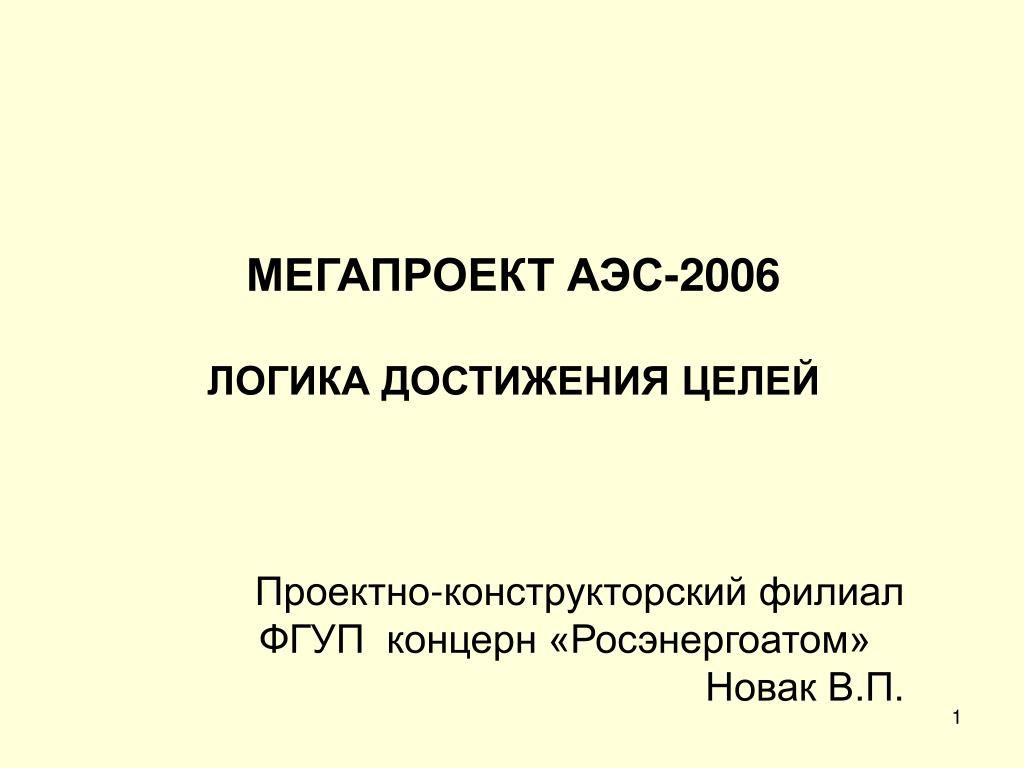

МЕГАПРОЕКТ АЭС-2006ЛОГИКА ДОСТИЖЕНИЯ ЦЕЛЕЙ

Проектно-конструкторский филиал

ФГУП концерн «Росэнергоатом»

Новак В.П.


2006
Атомная энергетика Россиив начале XXI века

Северо-Запад

Дальний Восток

Кольская 1,8 ГВт

Билибинская 0,05ГВт

Ленинградская 4 ГВт

Центр

Смоленская 3ГВт

Нововоронежская1,8ГВт

Курская4ГВт

Калининская3ГВт

Урал

Юг

Белоярская 0,6ГВт

Волгодонская 1ГВт

Поволжье

Балаковская 4ГВт


2006
Этапы повышения доли атомной генерации

тыс. МВт

% атомной

генерации

25,3%

21%

21,5%

15,3%

16%

15,6%

17,3%

15,5%

Ввод 2 ГВт/год с 2012г.

Ввод 3 ГВт/год с 2014г.

Ввод 4 ГВт/год с 2020г.

3


2006

ПРОГРАММА ВВОДА ЭНЕРГОБЛОКОВ АЭСВ ГЕНЕРАЛЬНОЙ СХЕМЕ-2007,СОГЛАСОВАННАЯ РОСАТОМОМ И РАО «ЕЭС РОССИИ»

Нижегород 4

Центральная 4

НВАЭС-2 4

Центральная 3

НВАЭС-2 3

Прим 2

Прим 1

Кола-2 4

Кола-2 3

Кола-2 1

Кола-2 2

Тверская 4

Тверская 1

ЮУральская 2

ЮУральская 1

Центральная 1

Центральная 2

КИУМ до 85%

ЛАЭС-2 2

НВАЭС-2 2

Нижегород 1

Северская 1

Нижегород 2

Северская 2

Белоярка 4

БН-800

ЮУральская 4

ЮУральская 3

Ввод: 32,1 ГВт(обязательная программа)

* При условии дополнительного финансирования сооружения ЛЭП выдачи мощности и строительства блока из Федерального бюджета

Ростов 3

ЛАЭС-2 4

Тверская 3

ЛАЭС-2 1

НВАЭС-2 1

Ростов 4

ЛАЭС-2 3

Курск 5*

Тверская 2

Калинин 4

достройка

Нижегород 3

Ростов 2

достройка

Кола 2

НВАЭС 3

НВАЭС 4

Вывод: 3,7 ГВт

ЛАЭС 1

ЛАЭС 2

  • красной линией ограничено количество энергоблоков с гарантированным (ФЦП) финансированием

  • синей линией обозначена обязательная программа ввода энергоблоков

Кола 1

4


2006

АЭС-2006 – как бизнес-решение: компромисс, фиксирующий разрыв между нашим желанием усовершенствовать технологию ВВЭР и необходимостью ответа на вызовы рынка энергетики.


2006
АЭС компромисс, фиксирующий разрыв между нашим желанием усовершенствовать технологию ВВЭР и необходимостью ответа на вызовы рынка энергетики. 2006

Гарантированнаябезопасность

Экономическаяцелесообразность


2006

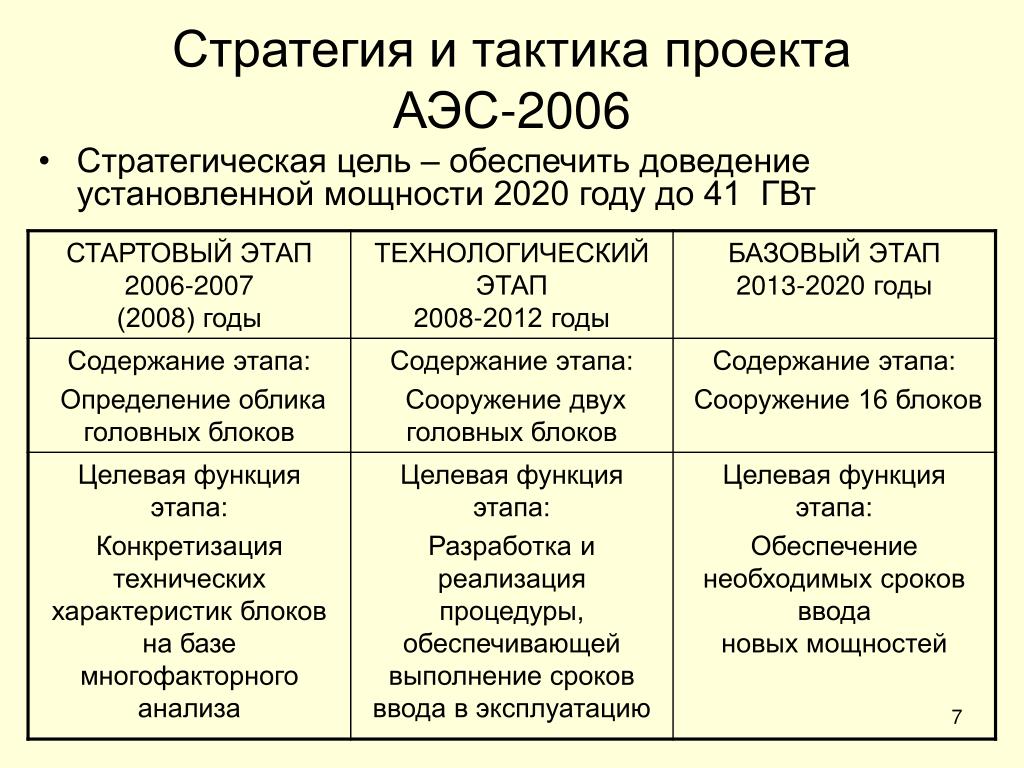

Стратегия и тактика проекта компромисс, фиксирующий разрыв между нашим желанием усовершенствовать технологию ВВЭР и необходимостью ответа на вызовы рынка энергетики. АЭС-2006

Стратегическая цель – обеспечить доведение установленной мощности 2020 году до 41 ГВт


2006

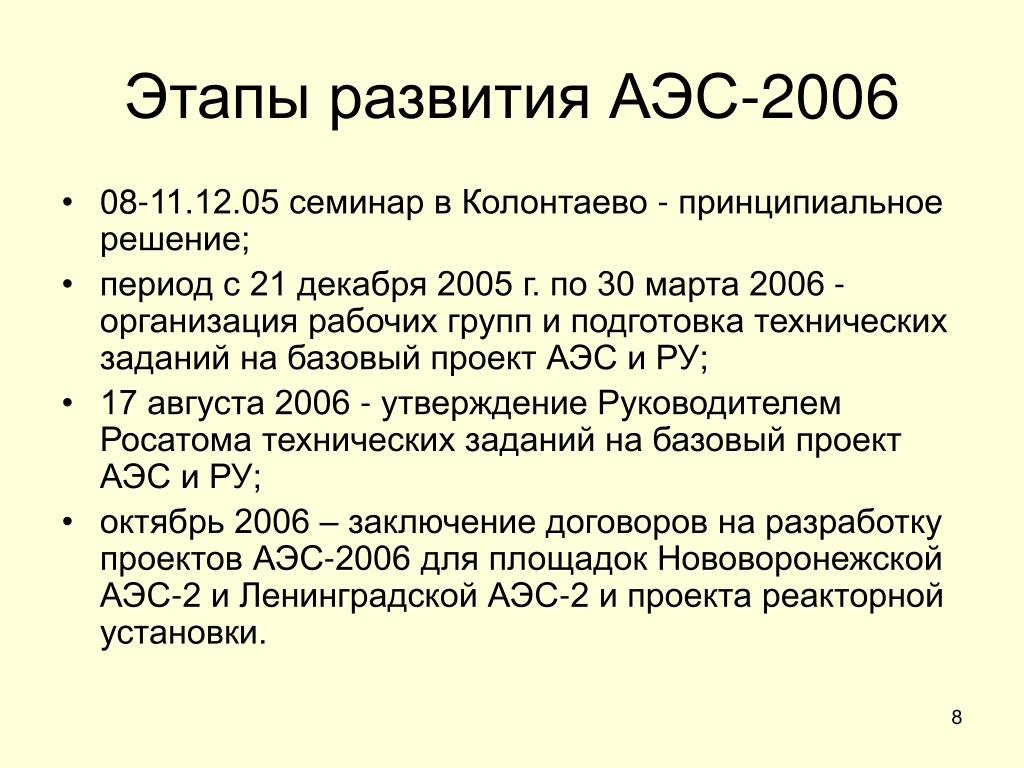

Этапы развития АЭС-2006 компромисс, фиксирующий разрыв между нашим желанием усовершенствовать технологию ВВЭР и необходимостью ответа на вызовы рынка энергетики.

08-11.12.05 семинар в Колонтаево - принципиальное решение;

период с 21 декабря 2005 г. по 30 марта 2006 - организация рабочих групп и подготовка технических заданий на базовый проект АЭС и РУ;

17 августа 2006 - утверждение Руководителем Росатома технических заданий на базовый проект АЭС и РУ;

октябрь 2006 – заключение договоров на разработку проектов АЭС-2006 для площадок Нововоронежской АЭС-2 и Ленинградской АЭС-2 и проекта реакторной установки.


2006

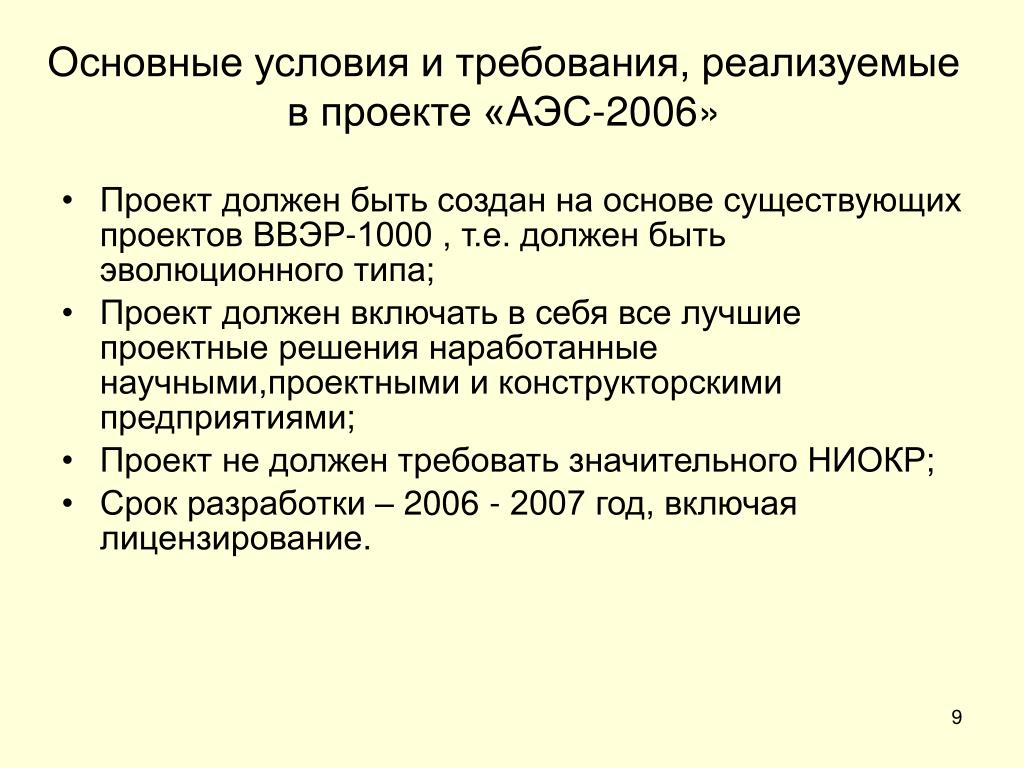

Основные условия и требования, реализуемые в проекте «АЭС-2006»

Проект должен быть создан на основе существующих проектов ВВЭР-1000 , т.е. должен быть эволюционного типа;

Проект должен включать в себя все лучшие проектные решения наработанные научными,проектными и конструкторскими предприятиями;

Проект не должен требовать значительного НИОКР;

Срок разработки – 2006 - 2007 год, включая лицензирование.


2006
Набор подцелей проекта реализуемые в проекте «АЭС-2006»АЭС-2006

Уменьшение степени консерватизма проектных решений;

Увеличение выгорания топлива;

Повышение мощности, КПД и КИУМ;

Повышение надежности оборудования , увеличение его ресурса;

Обеспечение унификации оборудования.

Обеспечение возможности работы в маневренных режимах

Оптимизация использования пассивных и активных систем безопасности

Обеспечение снижения материалоемкости;

Обеспечение сокращения сроков строительства.


2006

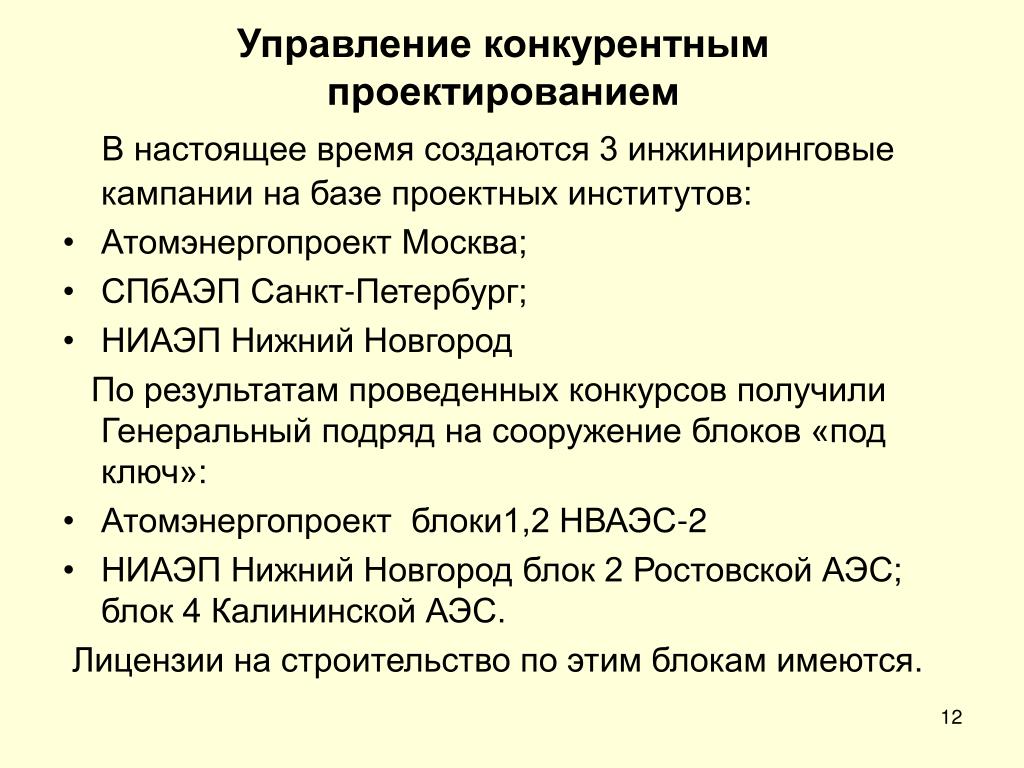

Управление конкурентным проектированием

Для достижения целей создания проекта и серийного сооружения блоков АЭС-2006 принято решение о конкурентном проектировании и переходе к сооружению АЭС «под ключ»:

-проектирование;

-комплектация;

-строительство;

-сдача АЭС в эксплуатацию.


2006
Управление конкурентным проектированием

В настоящее время создаются 3 инжиниринговые кампании на базе проектных институтов:

Атомэнергопроект Москва;

СПбАЭП Санкт-Петербург;

НИАЭП Нижний Новгород

По результатам проведенных конкурсов получили Генеральный подряд на сооружение блоков «под ключ»:

Атомэнергопроект блоки1,2 НВАЭС-2

НИАЭП Нижний Новгород блок 2 Ростовской АЭС; блок 4 Калининской АЭС.

Лицензии на строительство по этим блокам имеются.


2006
Управление конкурентным проектированием

Одновременно создаются два проекта АЭС-2006:

СПбАЭП Санкт-Петербург – проект ЛАЭС-2;

Атомэнергопроект Москва –проект НВАЭС-2.


2006
Схема управления конкурентным проектированием НВАЭС-2, ЛАЭС-2

ФГУП концерн

«РОСЭНЕРГОАТОМ»

ГУПИнжиниринг заказчика ПКФВНИИАЭС

ТЭО 1

ТЭО 2

Научное руководствоЭкспертиза

Базовый проект

БазовыйНИОКР

Генеральный

конструктор

ОКБ ГП

НаучныйруководительРНЦ КИ

Проект РУ

Инжиниринговаякомпания на базе МАЭП

Генподрядчик НВАЭС-2

Инжиниринговаякомпания на базе СПбАЭП

Генподрядчик ЛАЭС-2

НИАЭП

Проектировщик

Вспомогательного

Острова


2006
Текущее состояние работ по проекту НВАЭС-2

Проект в основном завершен;

Подготовлен ПООБ и ВАБ 1,2 уровня блока №1и они переданы в «Ростехнадзор» на изменение условий действия лицензии (лицензия выдана на проект АС-92);

В ближайшее время проект НВАЭС-2 будет передан на Государственную экологическую экспертизу

До конца 2007 года должны быть подготовлены материалы инженерных изысканий и мониторинга природопользования;

Работы в обоснование проектных решений (НИОКР),выполняются до 2009 года.


2006
Текущее состояние работ по проекту ЛАЭС-2

Разработан и утвержден ОБИНи ТЭО(проект);

Получена лицензия на размещение АЭС;

Разработан ПООБ и ВАБ 1 уровня блока №1 и блока №2 и переданы в «Ростехнадзор»


2006

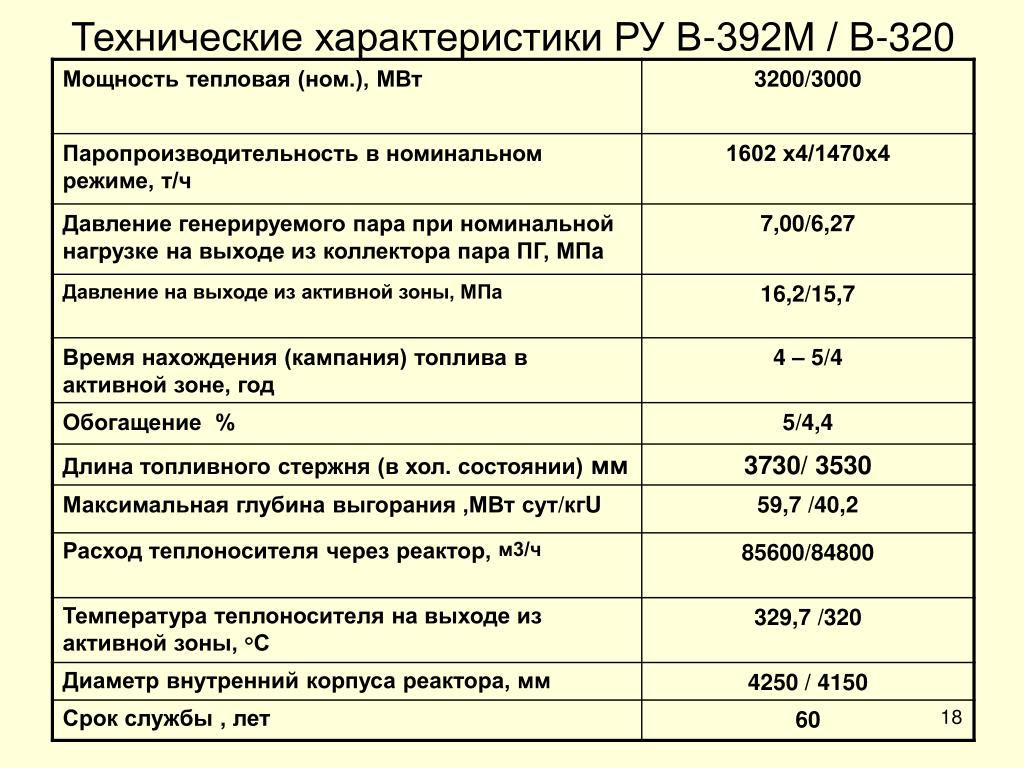

Технико-экономические характеристики



2006

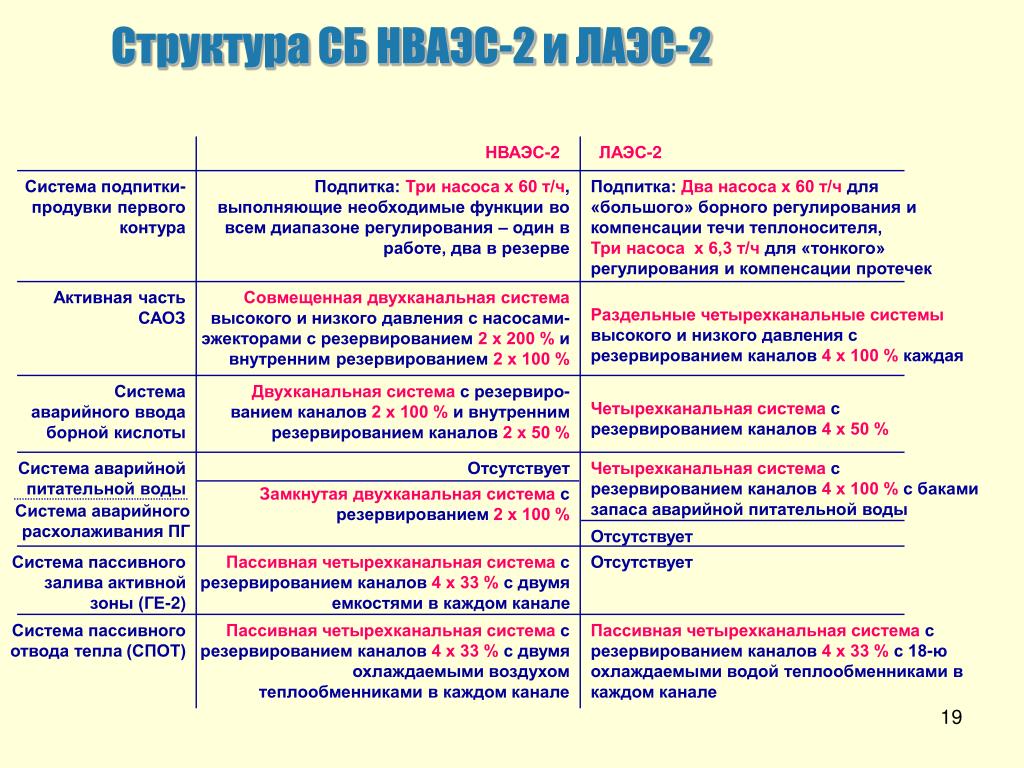

Структура СБ НВАЭС-2 В-392М / В-320и ЛАЭС-2

НВАЭС-2

ЛАЭС-2

Система подпитки-продувки первого контура

Подпитка: Три насоса х 60 т/ч, выполняющие необходимые функции во всем диапазоне регулирования – один в работе, два в резерве

Подпитка: Два насоса х 60 т/ч для «большого» борного регулирования и компенсации течи теплоносителя, Три насоса х 6,3 т/ч для «тонкого» регулирования и компенсации протечек

Активная часть САОЗ

Совмещенная двухканальнаясистема высокого и низкого давления с насосами-эжекторами с резервированием 2 х 200 % и внутренним резервированием 2 х 100 %

Раздельные четырехканальныесистемы высокого и низкого давления с резервированием каналов 4 х 100 % каждая

Система аварийного ввода борной кислоты

Двухканальная система с резервиро-ванием каналов 2 х 100 % и внутренним резервированием каналов 2 х 50 %

Четырехканальная система с резервированием каналов 4 х 50 %

Система аварийной питательной воды

Отсутствует

Четырехканальная система с резервированием каналов 4 х 100 % с баками запаса аварийной питательной воды

Замкнутая двухканальная система с резервированием 2 х 100 %

Система аварийного расхолаживания ПГ

Отсутствует

Система пассивного залива активной зоны (ГЕ-2)

Пассивная четырехканальная система с резервированием каналов 4 х 33 % с двумя емкостями в каждом канале

Отсутствует

Система пассивного отвода тепла(СПОТ)

Пассивная четырехканальная система с резервированием каналов 4 х 33 % с двумя охлаждаемыми воздухом теплообменниками в каждом канале

Пассивная четырехканальная система с резервированием каналов 4 х 33 % с 18-ю охлаждаемыми водой теплообменниками в каждом канале




2006

Схема обращения с радиоактивными отходами

Радиоактивные

отходы

Твердые РАО

Жидкие РАО

Установка цементирования

Установка сортировки

Установка измельчения

Установка сжигания

Установка прессования

Хранилище


2006

Переработка ТРО и ЖРО радиоактивными отходами

используется традиционная система с добавлением ионоселективной очистки.

Хранение ТРО и ЖРО

используются контейнеры НЗК. Емкость хранилища принимается на 5 лет эксплуатации АЭС с возможностью расширения на срок до 10 лет.

Переработка и хранение ТРО и ЖРО


2006
Хранилище свежего топлива радиоактивными отходами

ХСТ разработано в соответствии с современными нормативными документами.

ХСТ отнесено по ответственности за ядерную и радиационную безопасность к I категории по ПиН-5,6.

В проекте ХСТ применен чехол транспортный увеличенной емкости (27 ТВС), что позволяет сократить время необходимое для доставки свежего топлива в реакторное здание и время перегрузки реактора.

Емкость ХСТ позволяет разместить количество ТВС, необходимое для перегрузки 2- реакторов с запасом 20% при 18-месячном топливном цикле (наихудший с точки зрения емкости вариант).


2006

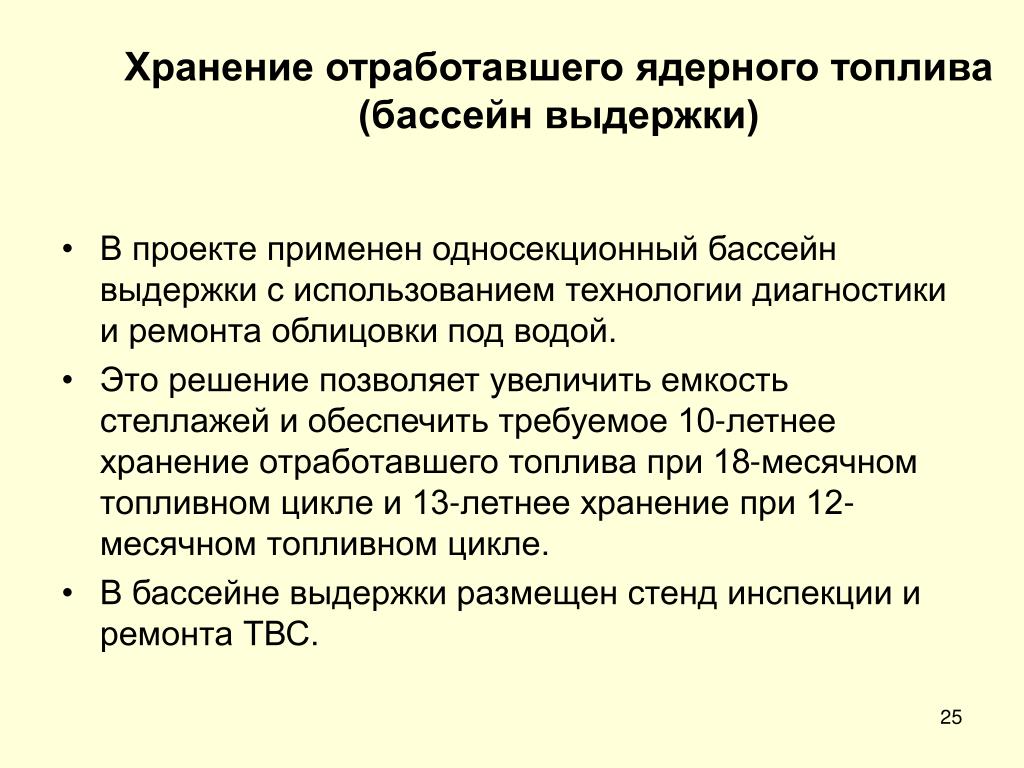

Хранение отработавшего ядерного топлива (бассейн выдержки)

В проекте применен односекционный бассейн выдержки с использованием технологии диагностики и ремонта облицовки под водой.

Это решение позволяет увеличить емкость стеллажей и обеспечить требуемое 10-летнее хранение отработавшего топлива при 18-месячном топливном цикле и 13-летнее хранение при 12-месячном топливном цикле.

В бассейне выдержки размещен стенд инспекции и ремонта ТВС.


2006
Вероятностные показатели безопасности

Суммарная частота тяжелого повреждения активной зоны(при работе на мощности и в стояночных режимах) менее (1/год):

НВАЭС-2 4,3Е-07

ЛАЭС-2 5,8Е-07

АЭС с РУ В-320(КалАЭС-4) 9,0Е-05


2006

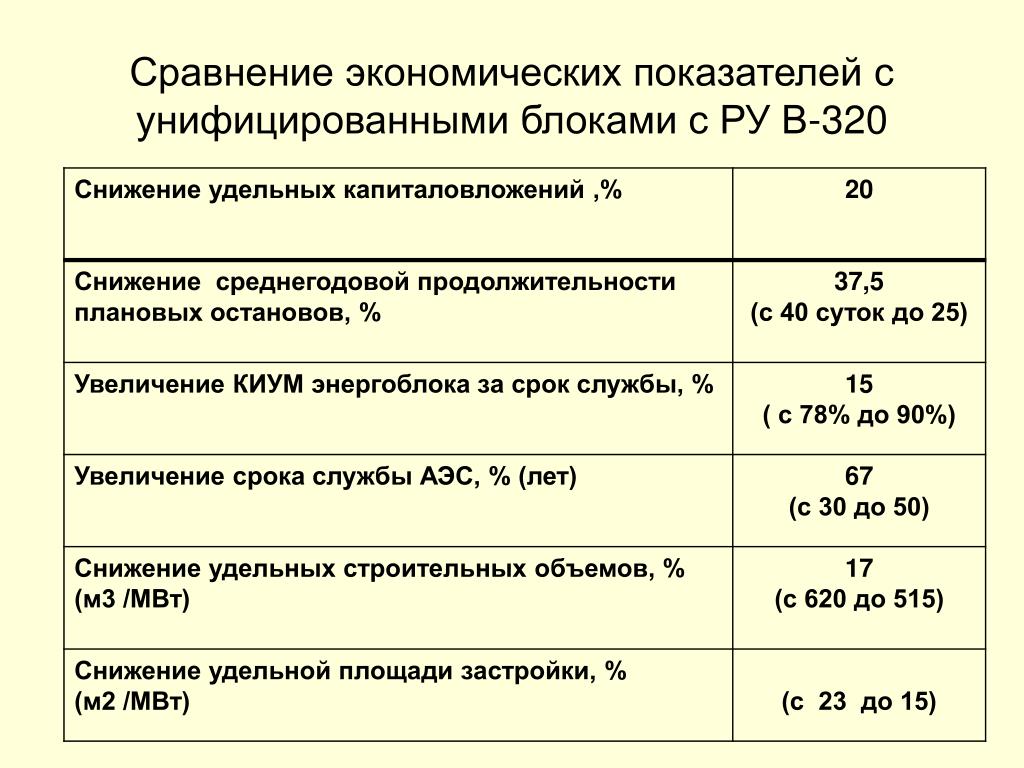

Сравнение экономических показателей с унифицированными блоками с РУ В-320


2006

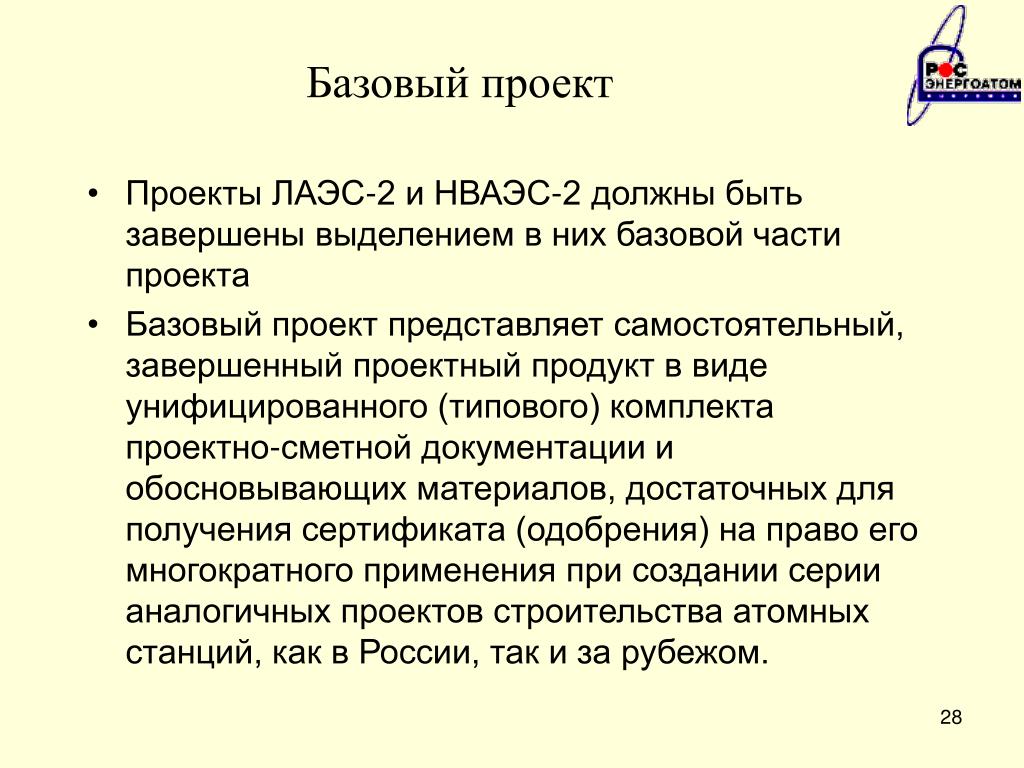

Базовый проект показателей с унифицированными блоками с РУ В-320

  • Проекты ЛАЭС-2 и НВАЭС-2 должны быть завершены выделением в них базовой части проекта

  • Базовый проект представляет самостоятельный, завершенный проектный продукт в виде унифицированного (типового) комплекта проектно-сметной документации и обосновывающих материалов, достаточных для получения сертификата (одобрения) на право его многократного применения при создании серии аналогичных проектов строительства атомных станций, как в России, так и за рубежом.


2006
Базовый проект показателей с унифицированными блоками с РУ В-320

БП учитывает:

  • Широкий диапазон природно-климатических условий;

  • Весь спектр внутренних экстремальных воздействий и внешних техногенных воздействий, характерных для всех потенциальных площадок строительства;

  • Неизменность основных концептуальных, конструктивных и компоновочных решений при применении на различных площадках.


2006

СПАСИБО ЗА ВНИМАНИЕ показателей с унифицированными блоками с РУ В-320
