circuitos electricos

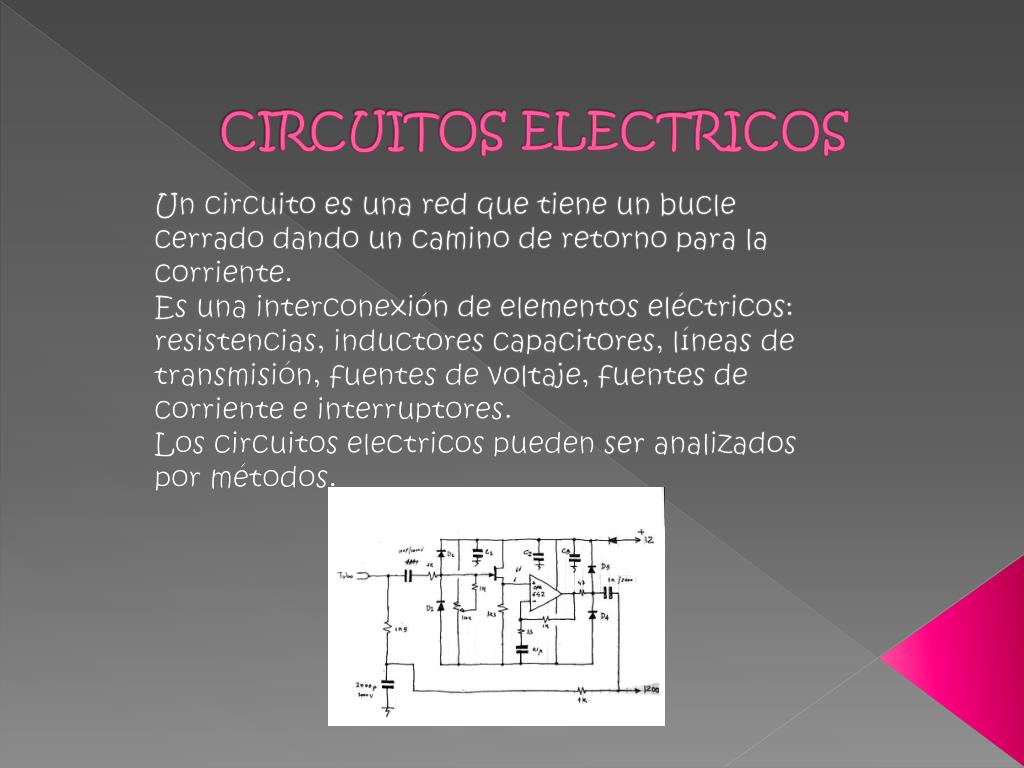

CIRCUITOS ELECTRICOS

Un circuito es una red que tiene un bucle cerrado dando un camino de retorno para la corriente.

Es una interconexión de elementos eléctricos: resistencias, inductores capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptores.

Los circuitos electricos pueden ser analizados por métodos.

clases de circuitos
Clases de circuitos

Circuito serie:

un circuito serie es una configuración de conexión en que los

bornes o terminales de los dispositivos (generadores,

resistencias, condensadores, interruptores)se conectan

secuencialmente. La terminal de salida de un dispositivo se

conecta a la terminal de entrada del dispositivo siguiente.

Siguiendo un símil hidráulico dos depósitos de agua se

conectarán en serie si la salida del primero se conecta a la

entrada del segundo. Una batería eléctrica suele estar formada

por varias pilas eléctricas conectados en serie, para alcanzar así

el voltaje que se precise.

slide3

Para generadores

Para resistencias

Para condensadores

slide4

Circuito paralelo

El circuito paralelo es una conexión donde, los bornes o terminales de

entrada de todos los dispositivos (generadores, resistencias, condensadores,

etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.

Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo

tendrán una entrada común que alimentará simultáneamente a ambos, así

como una salida común que drenará a ambos a la vez. Las bombillas de

iluminación de una casa forman un circuito en paralelo.

En función de los dispositivos conectados en paralelo, el valor total o

equivalente se obtiene con las siguientes expresiones:

slide5

Para generadores

Para resistencias

resitencia electrica
RESITENCIA ELECTRICA

Se dice resistencia eléctrica de una sustancia a la oposición

que encuentra la corriente eléctrica para circular atreves de

dicha sustancia.

Su valor viene dado en ohmios se escribe con la letra omega

mayúscula Ω y se mide con el óhmetro.

Esta definición es valida Para la corriente continua y

alterna cuando se trate de elementos resistivos puros.

codigo de colores de las resistencias
CODIGO DE COLORES DE LAS RESISTENCIAS

para caracterizar una resistencia hacen falta tres valores:

resistencia eléctrica, disipación máxima y precisión o tolerancia,

estos valores se indican generalmente en el encapsulado

dependiendo del tipo del este; para el tipo de encapsulado axial

El que se observa en las fotografías

slide8

CODIGO DE COLORES

Resistencia de valor 2.700.000 Ω y toleranciade ±5%

condensador o capacitor
Condensador o capacitor

Es un dispositivo que esta formado por un par de conductores,

generalmente en forma de tablas esferas o laminas separados por

un material dialectico siendo utilizado en un condensador para

disminuir el campo eléctrico ya que actúa como as

diodo
DIODO
  • Un diodo es un dispositivo que permite el paso de la corrienteeléctrica en una única dirección. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones, por debajo de cierta diferenciadepotencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con muy pequeña resistenciaeléctrica
slide11
LED

Un LED en siglas en siglas de ligh emiting diode es un dispositivo

semiconductor que emite luz cuasi monocromática es decir con

un espectro muy angosto, cuando se polariza de forma directa y

es atravesado por una corriente eléctrica

el transistor
El transistor

Es un dispositivo electrónico semiconductor que cumple funciones de amplificador oscilador, conmutador o rectificador actualmente se les encuentra en todos los electrodomésticos que hay en casa. Además es el sustituto de la válvula termoiónica el transistor consta de sustrato usualmente silicio y tres partes dopadas que forman dos uniones bipolares el emisor que emite portadores y el colector que los recibe o recolecta.

Circuito integrado : o chip es una pastilla muy delgada en la que se encuentra una enorme cantidad de dispositivos microelectrónicas interconectados principalmente diodos y transistores además de componentes pasivos como resistencias o condensadores .

Multimetro: es un instrumento de medida que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato.

Cautín:los cautines eléctricos generan calor debido al paso de una corriente de un elemento calefactor generalmente un alambre de níquel cromo.

slide13

Soldadura o estaño: en el campo de la electrónica se usa para unir componentes entre si o con cables.

  • Como funciona un disco duro: una caja metálica hermética protege los instrumentos internos del polvo y la humedad, una placa lógica recibe comandos de la unidad recibe comandos del controlador de la unidad que es manejado por el sistema operativo la placa lógica convierte estos comandos en fluctuaciones de tensión entre (0 y 1 ) que obligan al impulsor de las cabezas a moverlas a lo largo de las superficies en los discos. La placa también se asegura de que el eje giratorio que mueve los discos de vueltas a una velocidad constante y de que la placa le indique a las cabezas de la unidad en que momento deben leer y escribir en el disco.
  • Cabeza de lectura o escritura: escribe y lee los datos del disco es una bobina de hilo que se activa según el campo magnético que se detecte sobre el soporte magnético.
slide14

Disco:compuesto por varios platos es decir varios discos de material magnético montados sobre un eje central.

  • Eje:actúa como soporte y sobre el giran los platos del disco.
