Presentation Transcript
slide1
Promieniowanie wokół nas

Sylwester Kalinowski

[email protected]

Marzec 2011

slide2
Jak zbudowany jest atom?

- elektrony

- neutrony

- protony

jądro

slide3
Rozszczepienie uranu

Uran zachowuje się dosyć ciekawie:

Jego jądro ulega rozszczepieniu pod wpływem bombardujących je neutronów, które nie mając ładunku, bez problemów wnikają do jądra (nie są odpychane przez dodatnie protony).

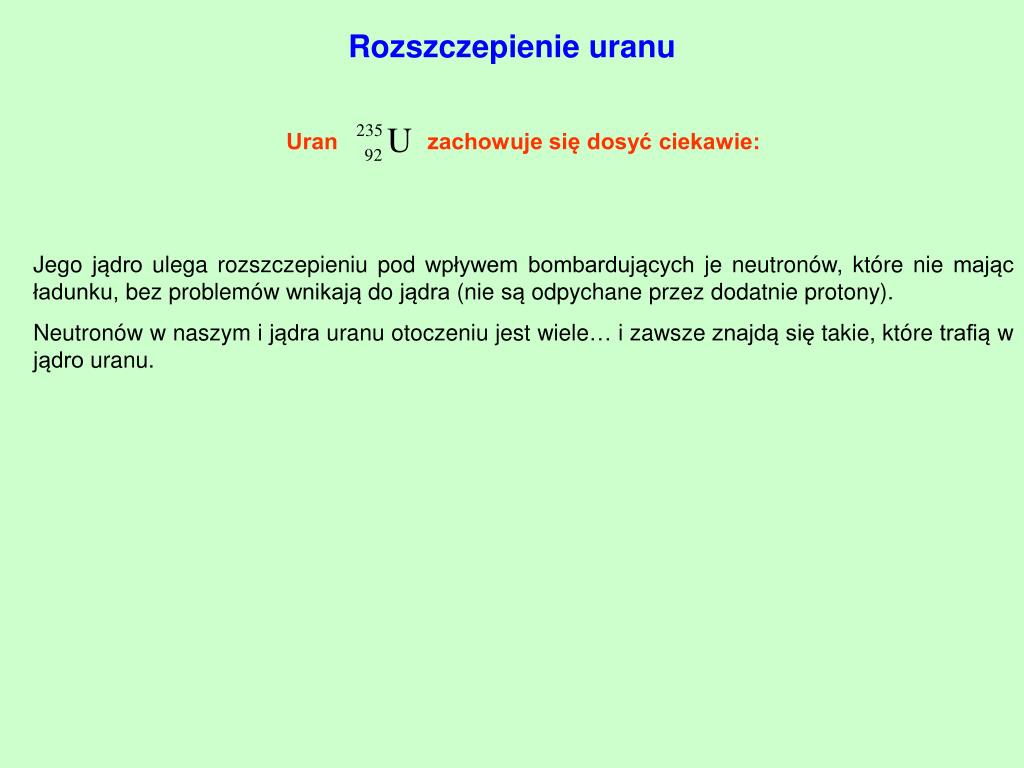

slide4
Rozszczepienie uranu

Uran zachowuje się dosyć ciekawie:

Jego jądro ulega rozszczepieniu pod wpływem bombardujących je neutronów, które nie mając ładunku, bez problemów wnikają do jądra (nie są odpychane przez dodatnie protony).

Neutronów w naszym i jądra uranu otoczeniu jest wiele… i zawsze znajdą się takie, które trafią w jądro uranu.

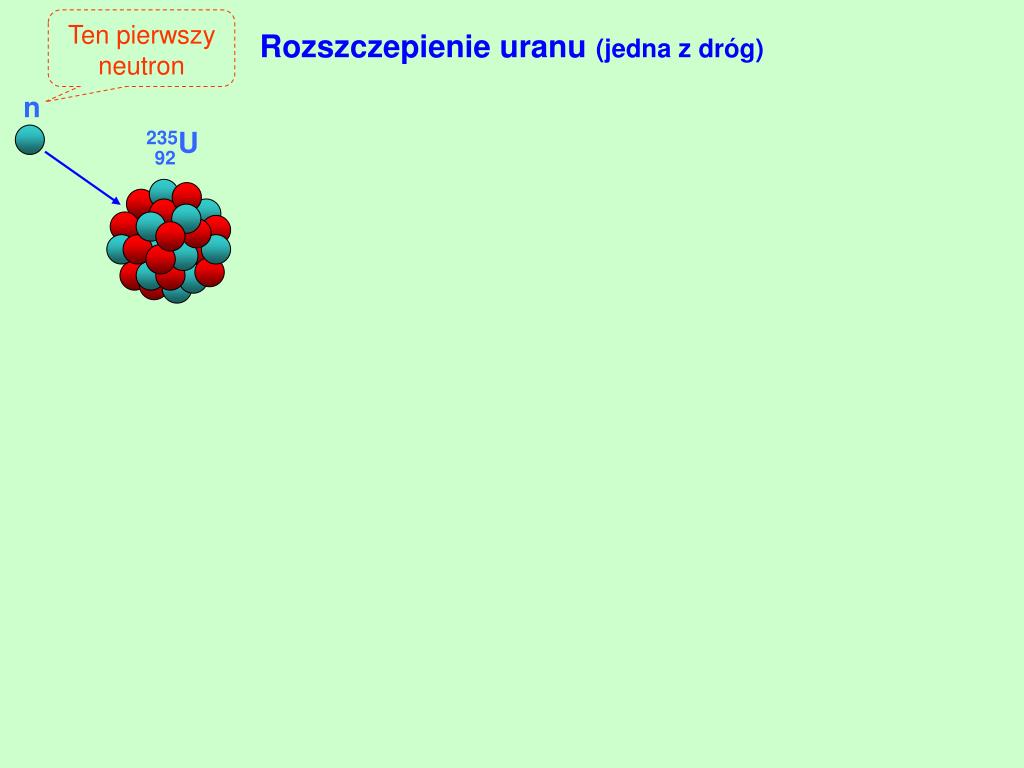

slide5
n

235U

92

Ten pierwszy neutron

Rozszczepienie uranu (jedna z dróg)

slide6
93Kr

n

36

235U

92

140Ba

56

Ciepło Q

(energia produktów rozszczepienia)

Rozszczepienie uranu (jedna z dróg)

Produkty rozpadu w większości są promieniotwórcze, Spadną po wybuchu i skażą ziemię

slide7
93Kr

n

36

235U

92

140Ba

56

Ciepło Q

(energia produktów rozszczepienia)

Rozszczepienie uranu (jedna z dróg)

Te pojawiające się trzy neutrony są bardzo ważne.

One spowodują kolejne trzy rozszczepienia jąder uranu, a te następne każdy trzy itd …

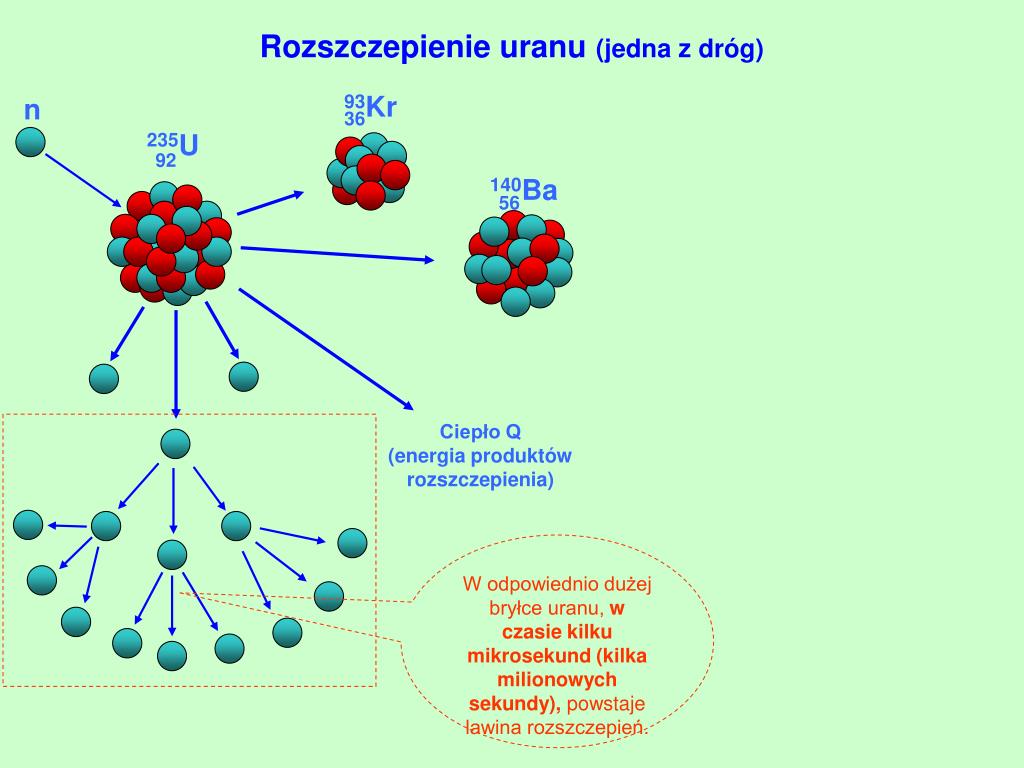

slide8
93Kr

n

36

235U

92

140Ba

56

Ciepło Q

(energia produktów rozszczepienia)

Rozszczepienie uranu (jedna z dróg)

W odpowiednio dużej bryłce uranu, w czasie kilku mikrosekund (kilka milionowych sekundy), powstaje lawina rozszczepień.

slide9
93Kr

n

36

235U

92

140Ba

56

Ciepło Q

(energia produktów rozszczepienia)

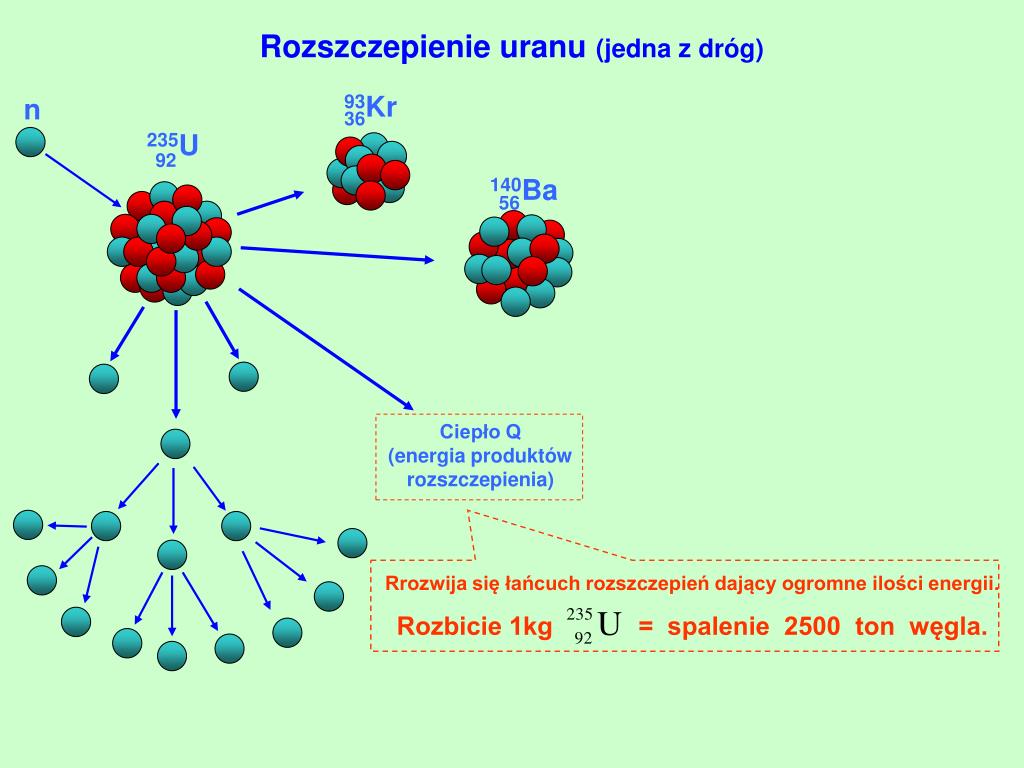

Rozszczepienie uranu (jedna z dróg)

Rrozwija się łańcuch rozszczepień dający ogromne ilości energii.

Rozbicie 1kg = spalenie 2500 ton węgla.

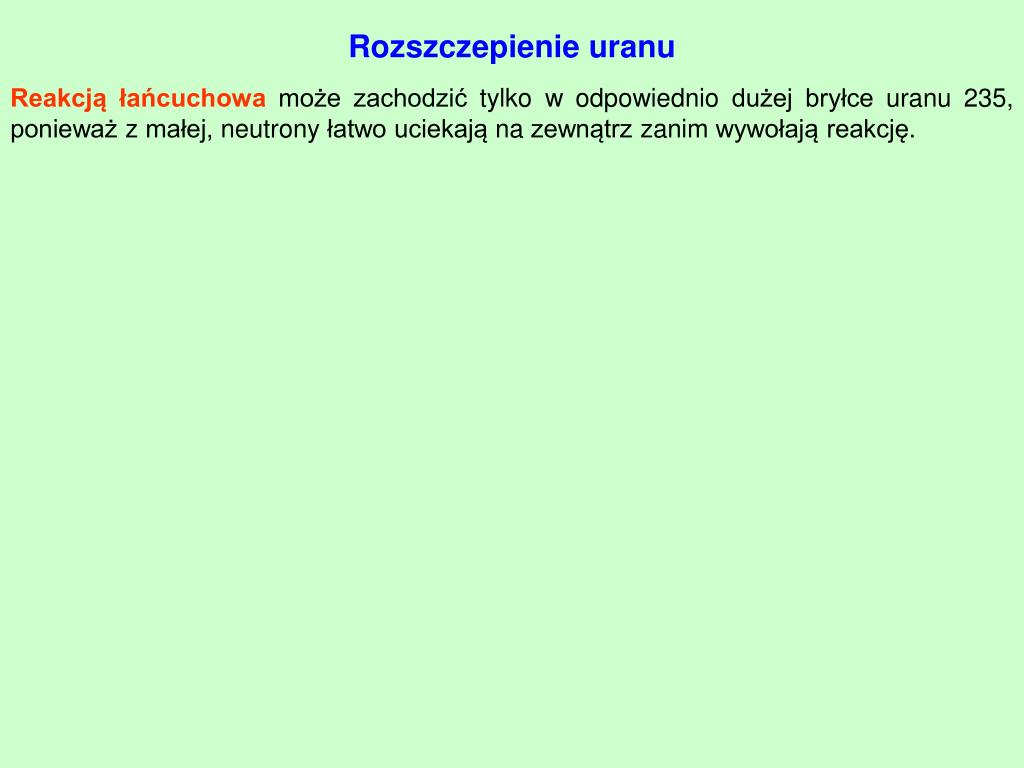

slide10
Rozszczepienie uranu

Reakcją łańcuchowa może zachodzić tylko w odpowiednio dużej bryłce uranu 235, ponieważ z małej, neutrony łatwo uciekają na zewnątrz zanim wywołają reakcję.

slide11
Rozszczepienie uranu

Reakcją łańcuchowa może zachodzić tylko w odpowiednio dużej bryłce uranu 235, ponieważ z małej, neutrony łatwo uciekają na zewnątrz zanim wywołają reakcję.

Taka najmniejsza masa, w której rozwinie się reakcja łańcuchowa, nosi nazwę masy krytycznej Mk.

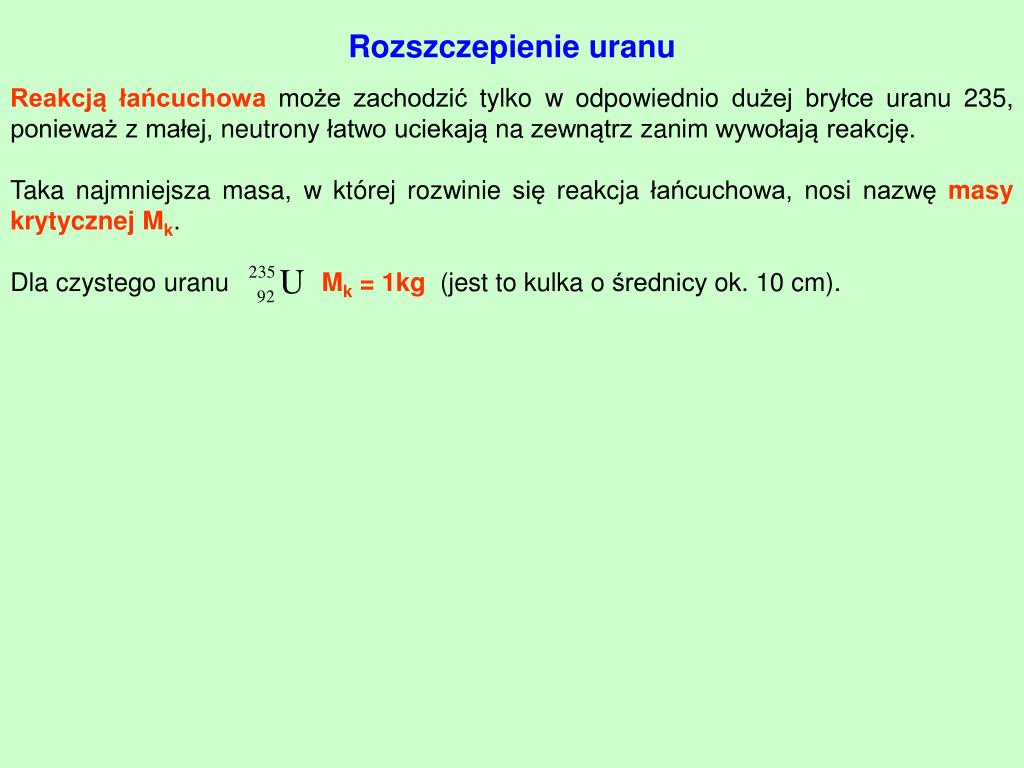

slide12
Rozszczepienie uranu

Reakcją łańcuchowa może zachodzić tylko w odpowiednio dużej bryłce uranu 235, ponieważ z małej, neutrony łatwo uciekają na zewnątrz zanim wywołają reakcję.

Taka najmniejsza masa, w której rozwinie się reakcja łańcuchowa, nosi nazwę masy krytycznej Mk.

Dla czystego uranu Mk = 1kg (jest to kulka o średnicy ok. 10 cm).

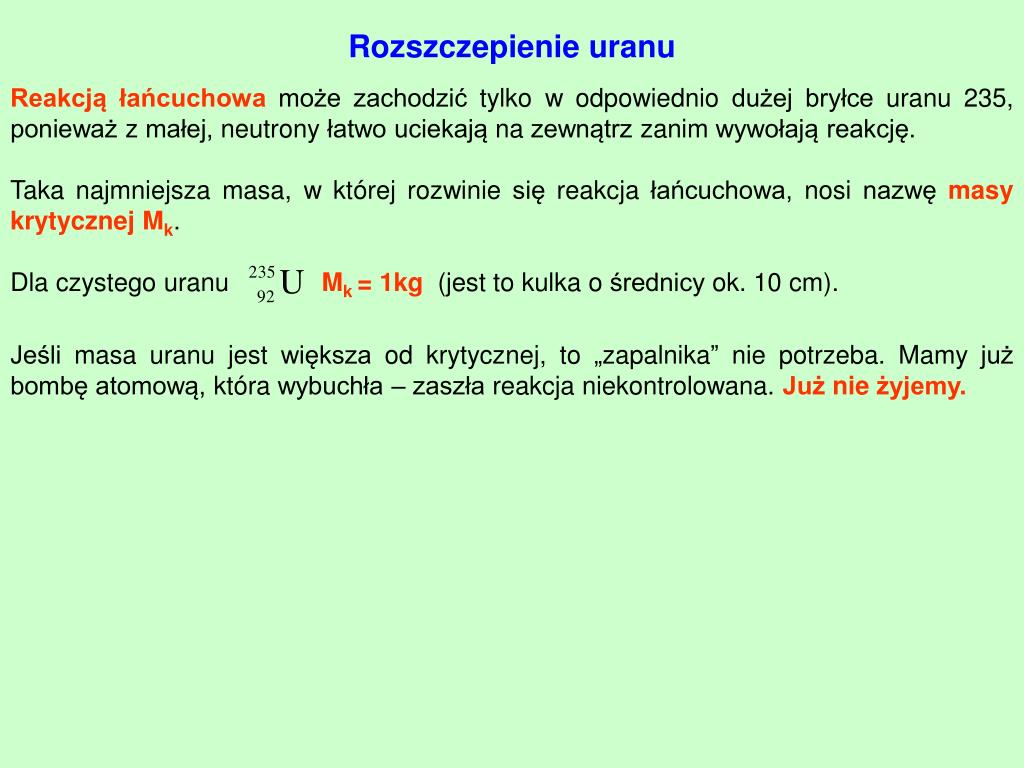

slide13
Rozszczepienie uranu

Reakcją łańcuchowa może zachodzić tylko w odpowiednio dużej bryłce uranu 235, ponieważ z małej, neutrony łatwo uciekają na zewnątrz zanim wywołają reakcję.

Taka najmniejsza masa, w której rozwinie się reakcja łańcuchowa, nosi nazwę masy krytycznej Mk.

Dla czystego uranu Mk = 1kg (jest to kulka o średnicy ok. 10 cm).

Jeśli masa uranu jest większa od krytycznej, to „zapalnika” nie potrzeba. Mamy już bombę atomową, która wybuchła – zaszła reakcja niekontrolowana. Już nie żyjemy.

slide14

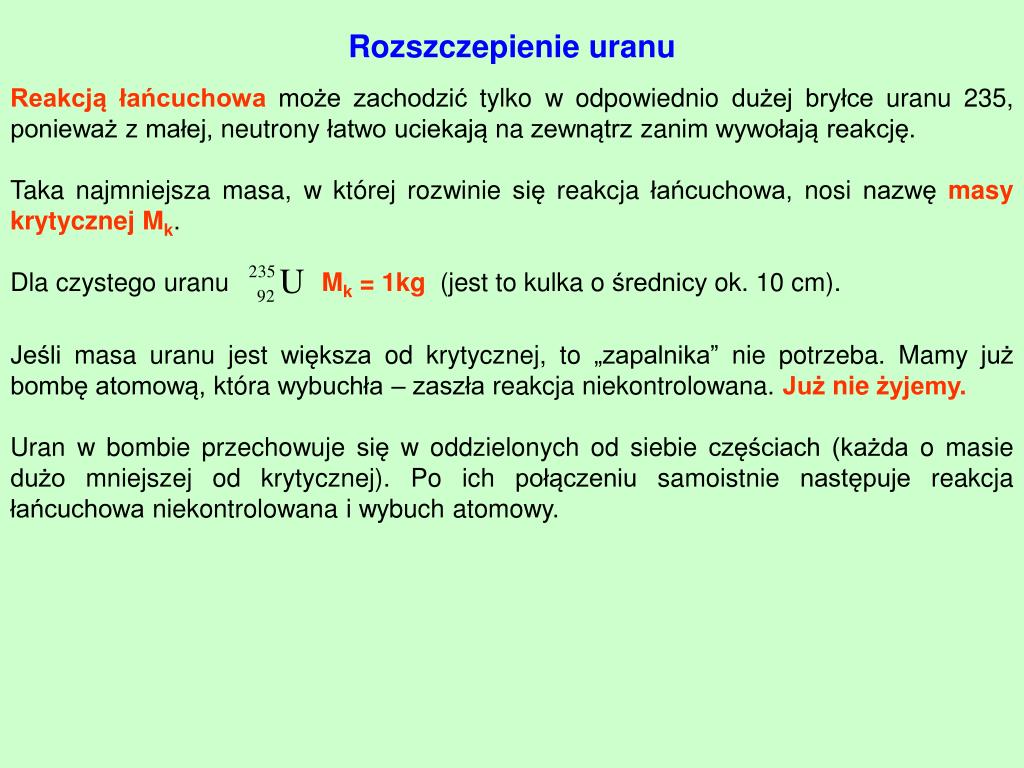

Rozszczepienie uranu

Reakcją łańcuchowa może zachodzić tylko w odpowiednio dużej bryłce uranu 235, ponieważ z małej, neutrony łatwo uciekają na zewnątrz zanim wywołają reakcję.

Taka najmniejsza masa, w której rozwinie się reakcja łańcuchowa, nosi nazwę masy krytycznej Mk.

Dla czystego uranu Mk = 1kg (jest to kulka o średnicy ok. 10 cm).

Jeśli masa uranu jest większa od krytycznej, to „zapalnika” nie potrzeba. Mamy już bombę atomową, która wybuchła – zaszła reakcja niekontrolowana. Już nie żyjemy.

Uran w bombie przechowuje się w oddzielonych od siebie częściach (każda o masie dużo mniejszej od krytycznej). Po ich połączeniu samoistnie następuje reakcja łańcuchowa niekontrolowana i wybuch atomowy.

slide15
Rozszczepienie uranu

Reakcją łańcuchowa może zachodzić tylko w odpowiednio dużej bryłce uranu 235, ponieważ z małej, neutrony łatwo uciekają na zewnątrz zanim wywołają reakcję.

Taka najmniejsza masa, w której rozwinie się reakcja łańcuchowa, nosi nazwę masy krytycznej Mk.

Dla czystego uranu Mk = 1kg (jest to kulka o średnicy ok. 10 cm).

Jeśli masa uranu jest większa od krytycznej, to „zapalnika” nie potrzeba. Mamy już bombę atomową, która wybuchła – zaszła reakcja niekontrolowana. Już nie żyjemy.

Uran w bombie przechowuje się w oddzielonych od siebie częściach (każda o masie dużo mniejszej od krytycznej). Po ich połączeniu samoistnie następuje reakcja łańcuchowa niekontrolowana i wybuch atomowy.

Uranu 235 w wydobywanych rudach jest za mało, aby zaszła reakcja łańcuchowa. Niewiele krajów umie uran „wzbogacać”, tak by zaszła ta reakcja. Dlatego ważnym jest, aby w ręce terrorystów nie dostał się uran wzbogacony, bo już mieliby oni bombę atomową.

Wydobycie uranu w Polsce: http://goldcentrum.iq.pl/kaczawskie/www/articles.php?id=88

slide16

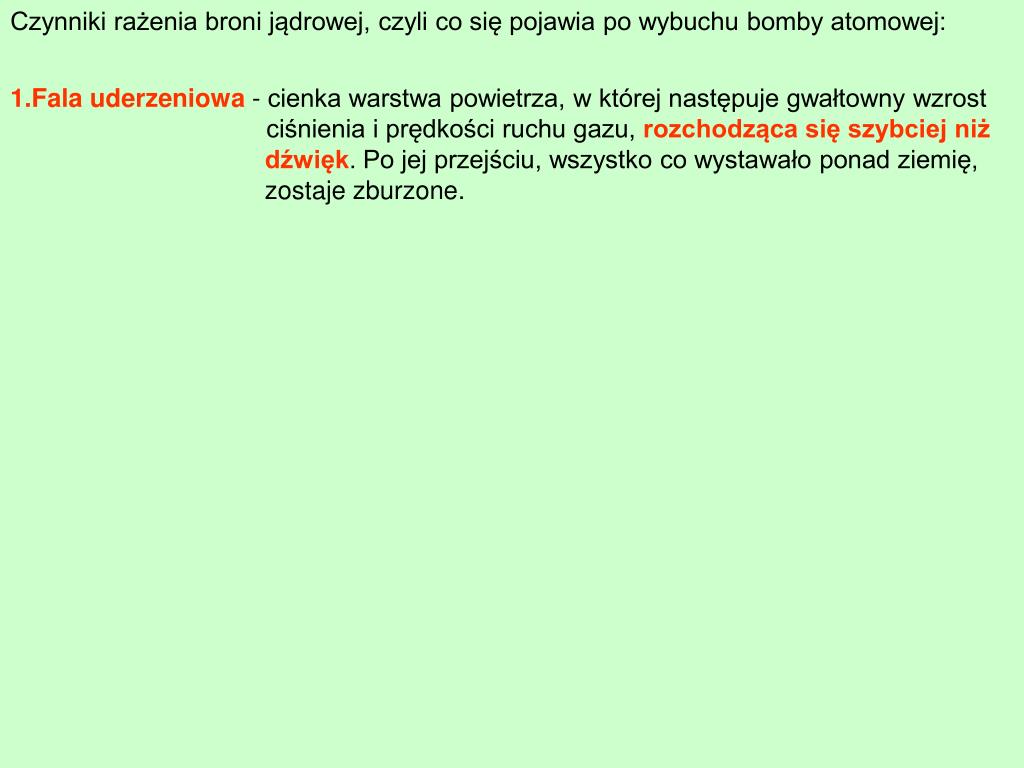

Czynniki rażenia broni jądrowej, czyli co się pojawia po wybuchu bomby atomowej:

1.Fala uderzeniowa - cienka warstwa powietrza, w której następuje gwałtowny wzrost

ciśnienia i prędkości ruchu gazu, rozchodząca się szybciej niż

dźwięk. Po jej przejściu, wszystko co wystawało ponad ziemię, zostaje zburzone.

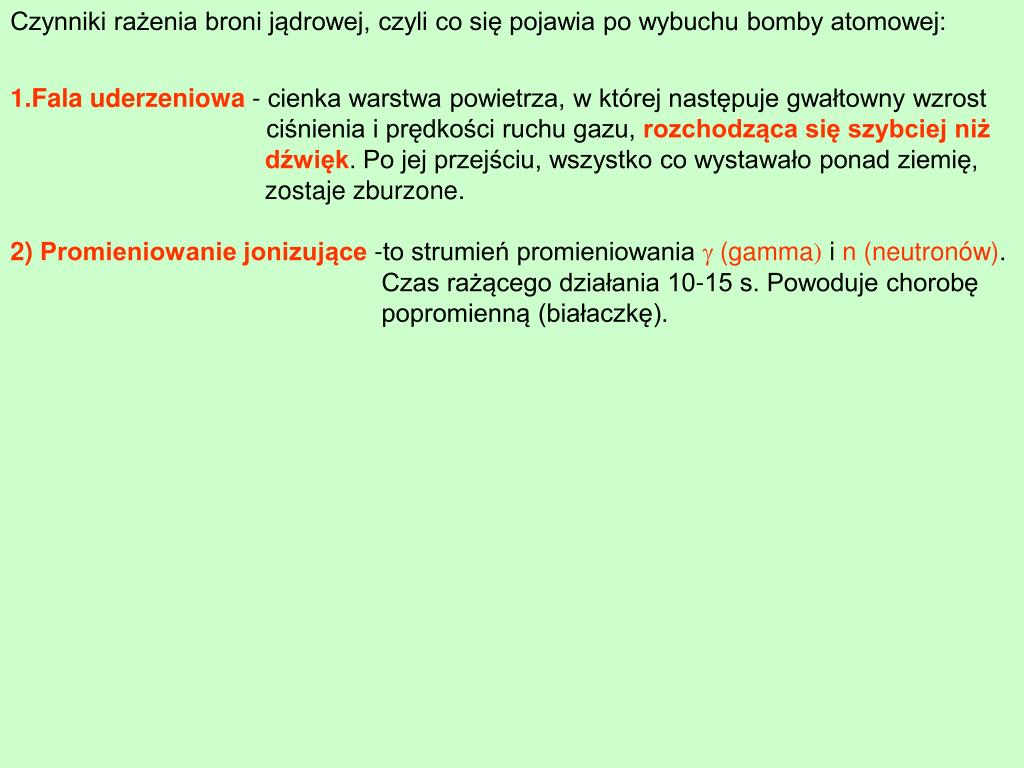

slide17
Czynniki rażenia broni jądrowej, czyli co się pojawia po wybuchu bomby atomowej:

1.Fala uderzeniowa - cienka warstwa powietrza, w której następuje gwałtowny wzrost

ciśnienia i prędkości ruchu gazu, rozchodząca się szybciej niż

dźwięk. Po jej przejściu, wszystko co wystawało ponad ziemię, zostaje zburzone.

2)Promieniowanie jonizujące -to strumień promieniowania g (gamma)i n (neutronów).

Czas rażącego działania 10-15 s. Powoduje chorobę

popromienną (białaczkę).

slide18

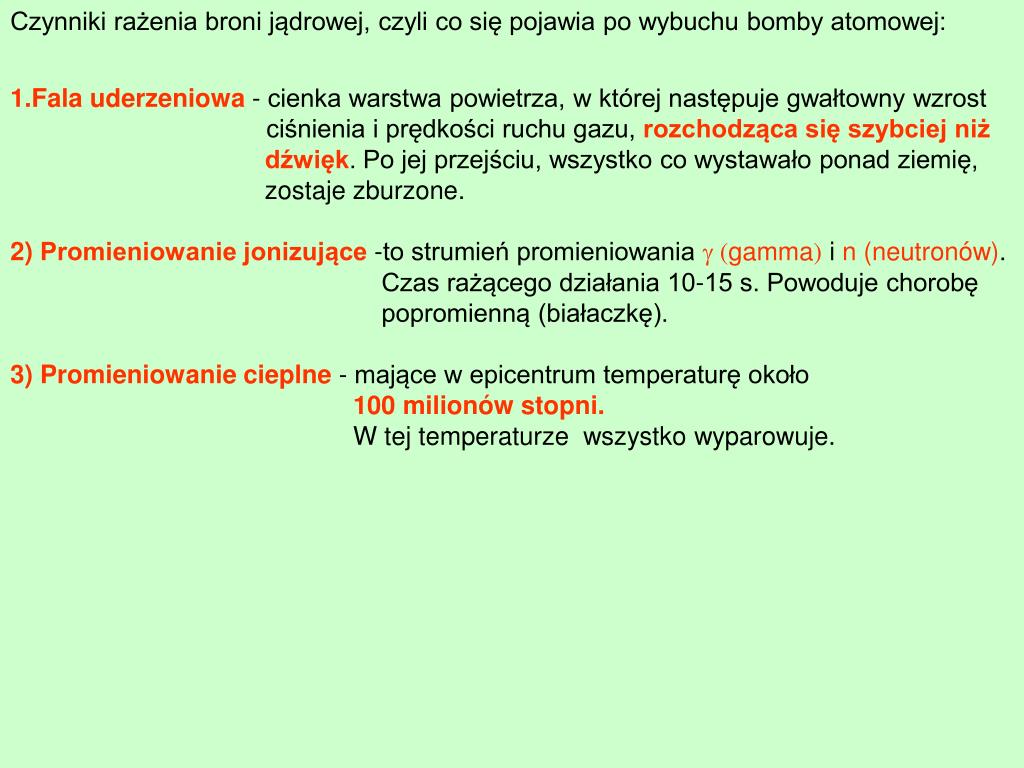

Czynniki rażenia broni jądrowej, czyli co się pojawia po wybuchu bomby atomowej:

1.Fala uderzeniowa - cienka warstwa powietrza, w której następuje gwałtowny wzrost

ciśnienia i prędkości ruchu gazu, rozchodząca się szybciej niż

dźwięk. Po jej przejściu, wszystko co wystawało ponad ziemię, zostaje zburzone.

2)Promieniowanie jonizujące -to strumień promieniowania g (gamma)i n (neutronów).

Czas rażącego działania 10-15 s. Powoduje chorobę

popromienną (białaczkę).

3)Promieniowanie cieplne - mające w epicentrum temperaturę około

100 milionów stopni.

W tej temperaturze wszystko wyparowuje.

slide19
Czynniki rażenia broni jądrowej, czyli co się pojawia po wybuchu bomby atomowej:

1.Fala uderzeniowa - cienka warstwa powietrza, w której następuje gwałtowny wzrost

ciśnienia i prędkości ruchu gazu, rozchodząca się szybciej niż

dźwięk. Po jej przejściu, wszystko co wystawało ponad ziemię, zostaje zburzone.

2)Promieniowanie jonizujące -to strumień promieniowania g (gamma) i n (neutronów).

Czas rażącego działania 10-15 s. Powoduje chorobę

popromienną (białaczkę).

3)Promieniowanie cieplne - mające w epicentrum temperaturę około

100 milionów stopni.

W tej temperaturze wszystko wyparowuje.

4) Skażenie promieniotwórcze – powodują je opadające substancje promieniotwórcze

z obłoku wybuchu jądrowego (z „grzyba”). Są to produkty rozpadu np. uranu: krypton i bar – patrz rys.

na początku prezentacji).

slide20

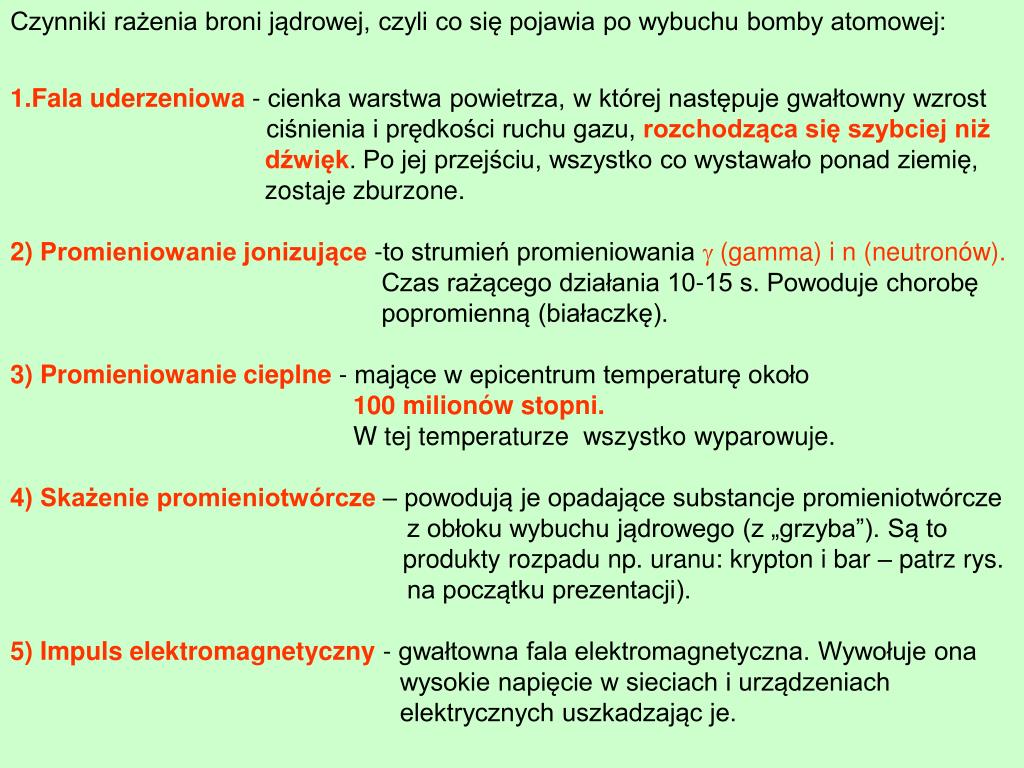

Czynniki rażenia broni jądrowej, czyli co się pojawia po wybuchu bomby atomowej:

1.Fala uderzeniowa - cienka warstwa powietrza, w której następuje gwałtowny wzrost

ciśnienia i prędkości ruchu gazu, rozchodząca się szybciej niż

dźwięk. Po jej przejściu, wszystko co wystawało ponad ziemię, zostaje zburzone.

2)Promieniowanie jonizujące -to strumień promieniowania g (gamma) i n (neutronów).

Czas rażącego działania 10-15 s. Powoduje chorobę

popromienną (białaczkę).

3)Promieniowanie cieplne - mające w epicentrum temperaturę około

100 milionów stopni.

W tej temperaturze wszystko wyparowuje.

4) Skażenie promieniotwórcze – powodują je opadające substancje promieniotwórcze

z obłoku wybuchu jądrowego (z „grzyba”). Są to produkty rozpadu np. uranu: krypton i bar – patrz rys.

na początku prezentacji).

5)Impuls elektromagnetyczny - gwałtowna fala elektromagnetyczna. Wywołuje ona

wysokie napięcie w sieciach i urządzeniach

elektrycznych uszkadzając je.

slide21
Ilość promieniowania pochłoniętego przez organizmy żywe

wyraża się w

sivertach.

5 siwert (5 Sv) to dawka śmiertelna dla człowieka

slide22
Jakie dawki promieniowania otrzymujemy?
  • zdjęcie rentgenowskie płuc: około 0,82 mSv (m – mili, czyli 1/1000 Sv)
  • paczka papierosów dziennie 0,47 mSv/rocznie (dawka na płuca)
  • tomografia komputerowa głowy: 2,6 mSv
  • mammografia: 0,4 mSv
  • Polak rocznie ze źródeł naturalnych2,4 mSv
  • (promieniowanie kosmiczne,
  • pierwiastki promieniotwórcze w otoczeniu)
  • jest to tzw. promieniowanie tła, w którym żyjemy
hiroszima

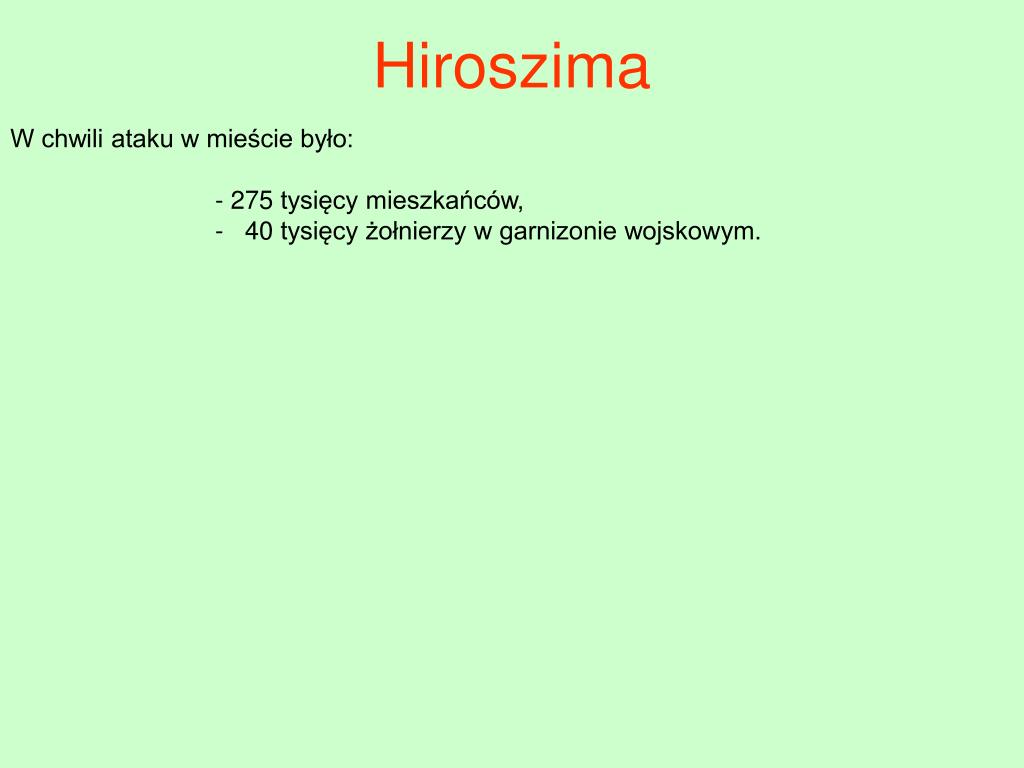

Hiroszima
  • W chwili ataku w mieście było:
          • 275 tysięcy mieszkańców,
          • 40 tysięcy żołnierzy w garnizonie wojskowym.
hiroszima1
Hiroszima
  • W chwili ataku w mieście było:
          • 275 tysięcy mieszkańców,
          • 40 tysięcy żołnierzy w garnizonie wojskowym.
  • Bomba wybuchła:
  • - 6 sierpnia 1945 roku o godzinie 8:16:02, po odrzuceniu przez cesarza Japonii amerykańskiego ultimatum o bezwarunkowej
  • kapitulacji,
          • na wysokości 580 metrów w celu zwiększenia zniszczeń
          • spowodowanych przez falę uderzeniową i promieniowanie cieplne,
  • - z siłą około 15 kiloton trotylu,
  • - zawierała uran,
  • - nazywała się Little Boy .
hiroszima2

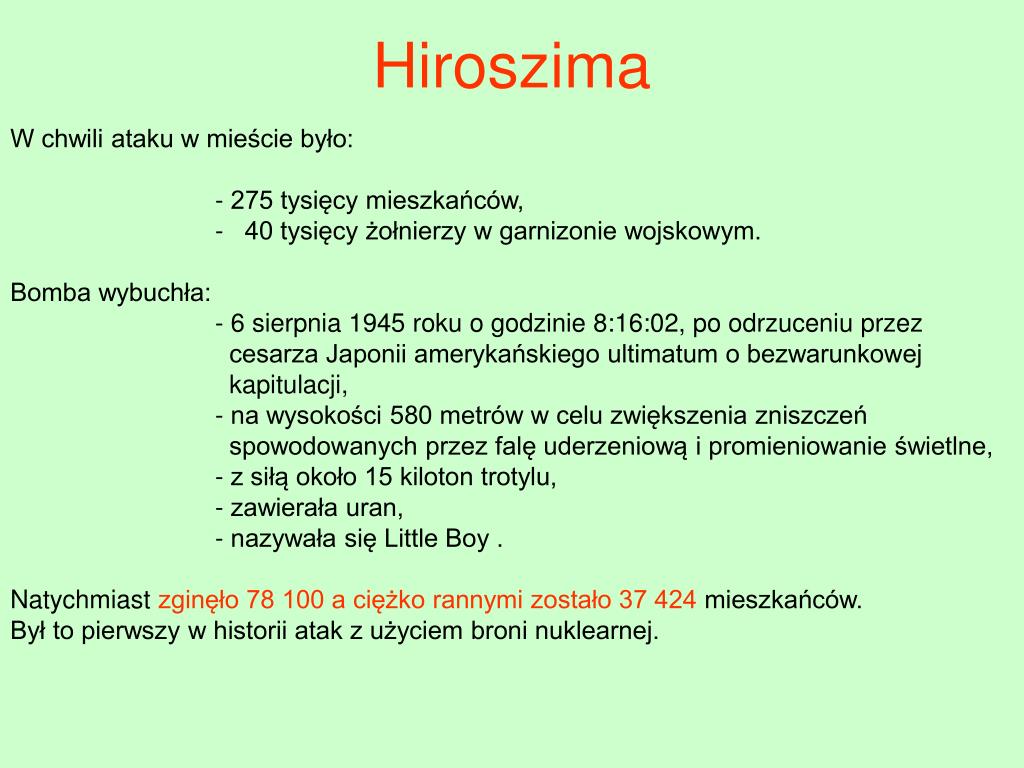

Hiroszima
  • W chwili ataku w mieście było:
          • 275 tysięcy mieszkańców,
          • 40 tysięcy żołnierzy w garnizonie wojskowym.
  • Bomba wybuchła:
  • - 6 sierpnia 1945 roku o godzinie 8:16:02, po odrzuceniu przez cesarza Japonii amerykańskiego ultimatum o bezwarunkowej
  • kapitulacji,
          • na wysokości 580 metrów w celu zwiększenia zniszczeń
          • spowodowanych przez falę uderzeniową i promieniowanie świetlne,
  • - z siłą około 15 kiloton trotylu,
  • - zawierała uran,
  • - nazywała się Little Boy .
  • Natychmiast zginęło 78 100 aciężko rannymi zostało 37 424 mieszkańców.
  • Był to pierwszy w historii atak z użyciem broni nuklearnej.
hiroszima3

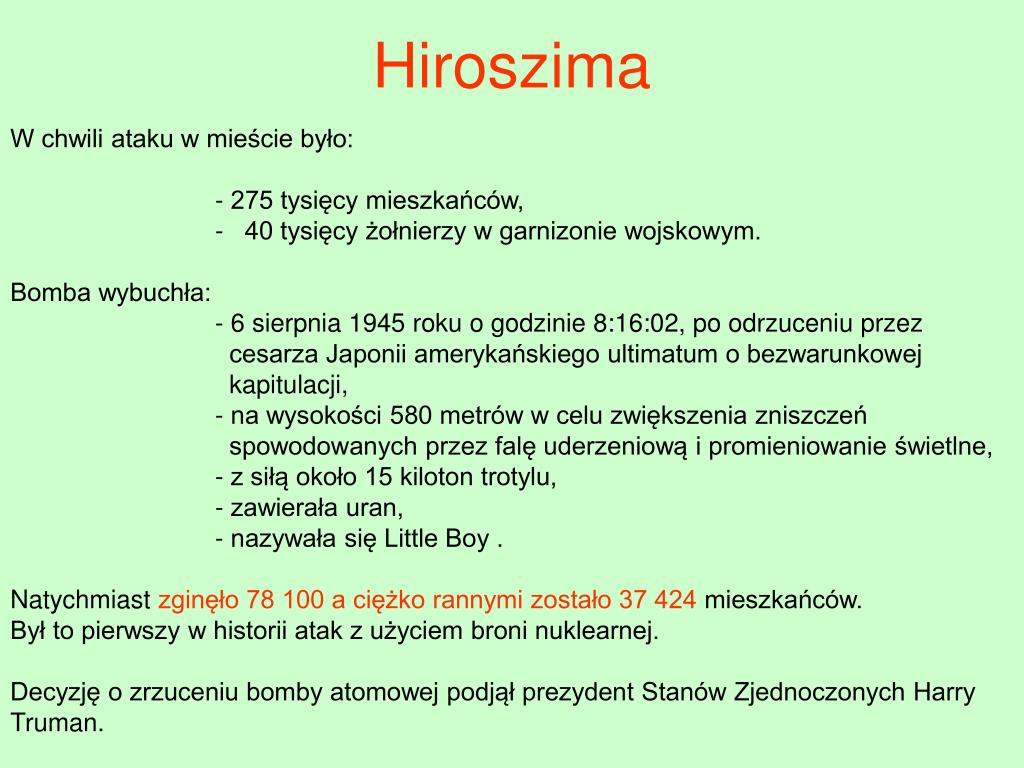

Hiroszima
  • W chwili ataku w mieście było:
          • 275 tysięcy mieszkańców,
          • 40 tysięcy żołnierzy w garnizonie wojskowym.
  • Bomba wybuchła:
  • - 6 sierpnia 1945 roku o godzinie 8:16:02, po odrzuceniu przez cesarza Japonii amerykańskiego ultimatum o bezwarunkowej
  • kapitulacji,
          • na wysokości 580 metrów w celu zwiększenia zniszczeń
          • spowodowanych przez falę uderzeniową i promieniowanie świetlne,
  • - z siłą około 15 kiloton trotylu,
  • - zawierała uran,
  • - nazywała się Little Boy .
  • Natychmiast zginęło 78 100 aciężko rannymi zostało 37 424 mieszkańców.
  • Był to pierwszy w historii atak z użyciem broni nuklearnej.
  • Decyzję o zrzuceniu bomby atomowej podjął prezydent Stanów Zjednoczonych Harry Truman.
nagasaki

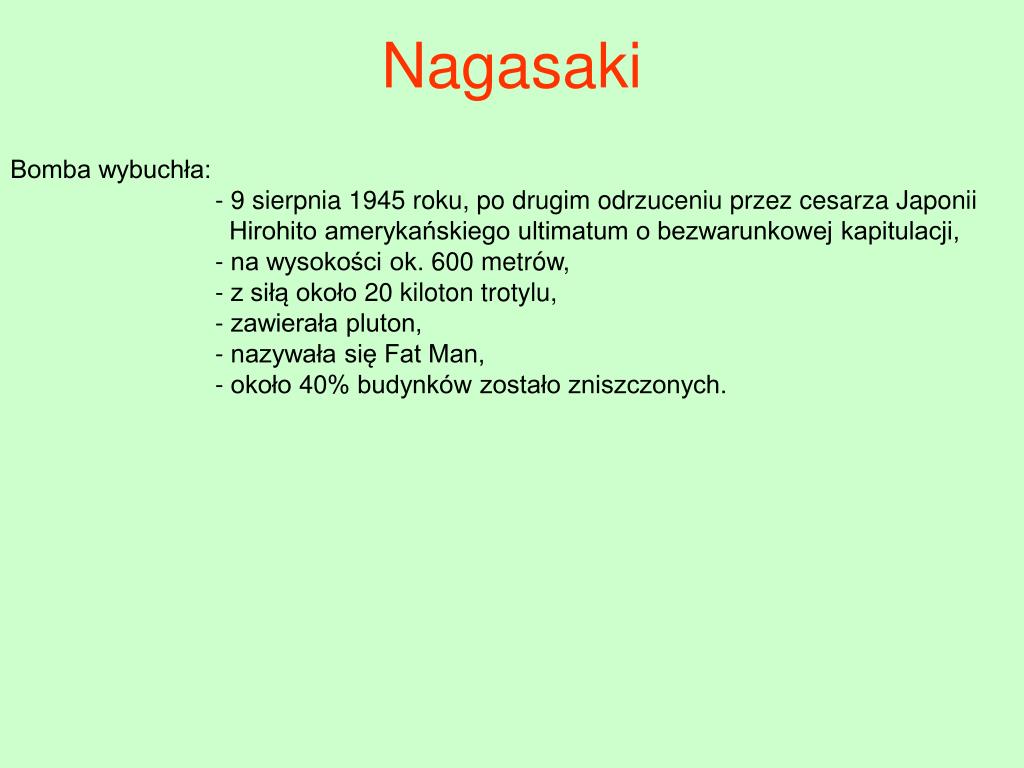

Nagasaki
  • Bomba wybuchła:
  • - 9 sierpnia 1945 roku, po drugim odrzuceniu przez cesarza Japonii Hirohito amerykańskiego ultimatum o bezwarunkowej kapitulacji,
          • na wysokości ok. 600 metrów,
  • - z siłą około 20 kiloton trotylu,
  • - zawierała pluton,
  • - nazywała się Fat Man,
  • - około 40% budynków zostało zniszczonych.
nagasaki1

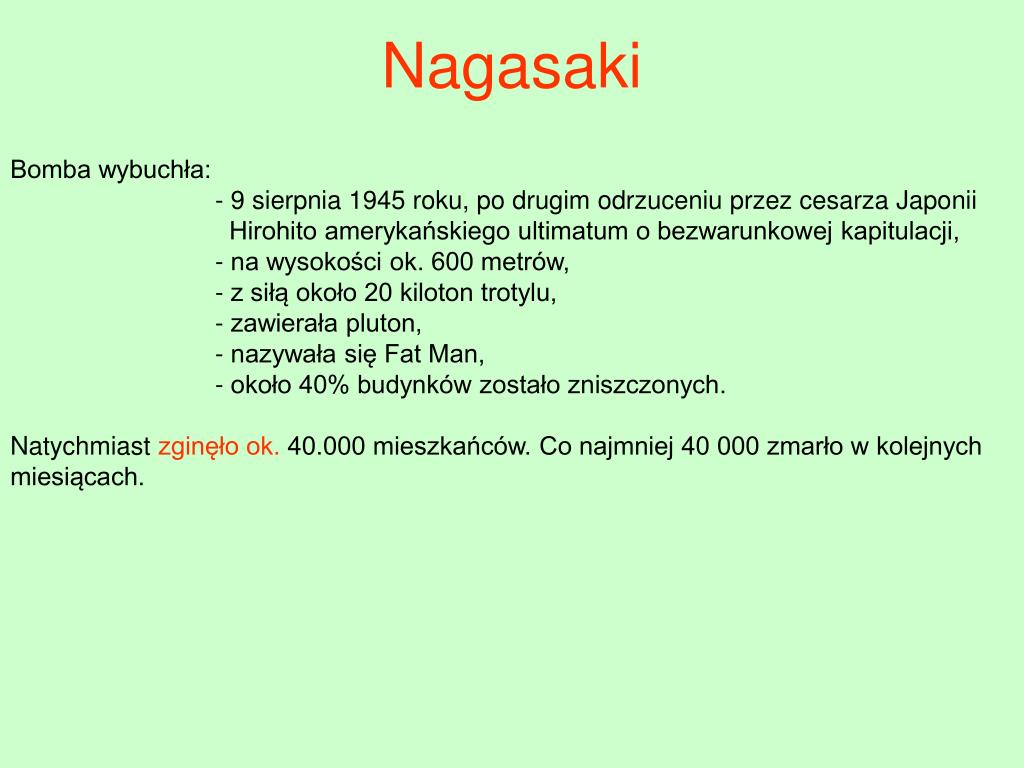

Nagasaki
  • Bomba wybuchła:
  • - 9 sierpnia 1945 roku, po drugim odrzuceniu przez cesarza Japonii Hirohito amerykańskiego ultimatum o bezwarunkowej kapitulacji,
          • na wysokości ok. 600 metrów,
  • - z siłą około 20 kiloton trotylu,
  • - zawierała pluton,
  • - nazywała się Fat Man,
  • - około 40% budynków zostało zniszczonych.
  • Natychmiast zginęło ok. 40.000 mieszkańców. Co najmniej 40 000 zmarło w kolejnych miesiącach.
nagasaki2
Nagasaki
  • Bomba wybuchła:
  • - 9 sierpnia 1945 roku, po drugim odrzuceniu przez cesarza Japonii Hirohito amerykańskiego ultimatum o bezwarunkowej kapitulacji,
          • na wysokości ok. 600 metrów,
  • - z siłą około 20 kiloton trotylu,
  • - zawierała pluton,
  • - nazywała się Fat Man,
  • - około 40% budynków zostało zniszczonych.
  • Natychmiast zginęło ok. 40.000 mieszkańców. Co najmniej 40 000 zmarło w kolejnych miesiącach.
  • Był to drugi i ostatni w historii atak wojenny z użyciem broni nuklearnej.

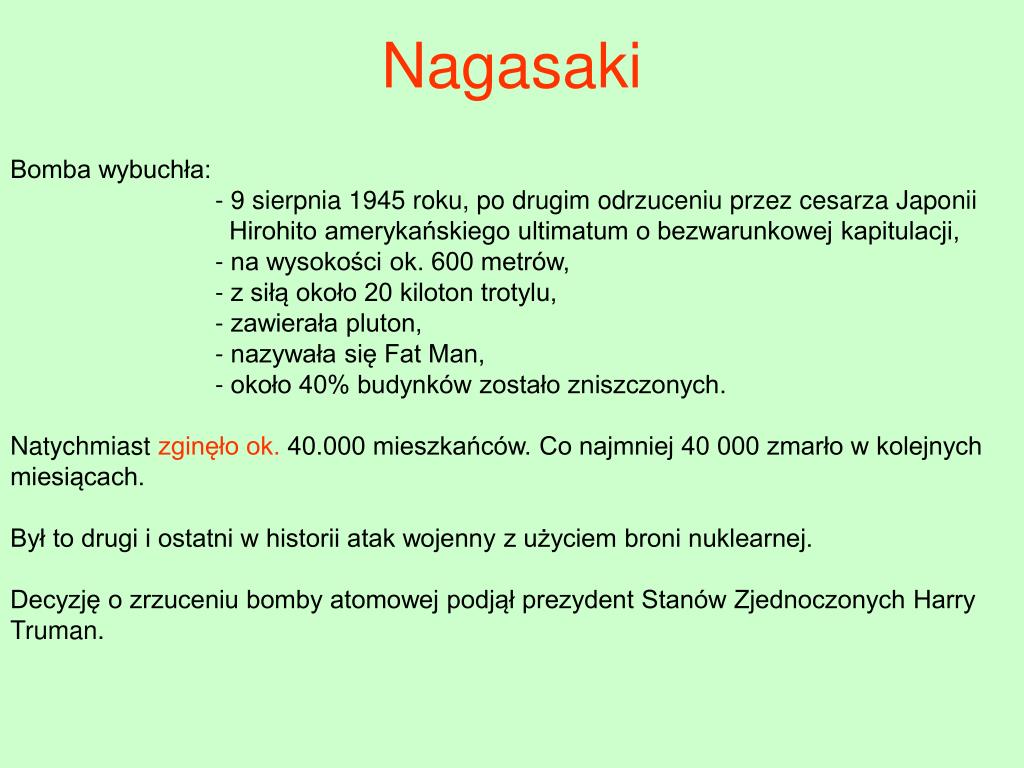

nagasaki3
Nagasaki
  • Bomba wybuchła:
  • - 9 sierpnia 1945 roku, po drugim odrzuceniu przez cesarza Japonii Hirohito amerykańskiego ultimatum o bezwarunkowej kapitulacji,
          • na wysokości ok. 600 metrów,
  • - z siłą około 20 kiloton trotylu,
  • - zawierała pluton,
  • - nazywała się Fat Man,
  • - około 40% budynków zostało zniszczonych.
  • Natychmiast zginęło ok. 40.000 mieszkańców. Co najmniej 40 000 zmarło w kolejnych miesiącach.
  • Był to drugi i ostatni w historii atak wojenny z użyciem broni nuklearnej.
  • Decyzję o zrzuceniu bomby atomowej podjął prezydent Stanów Zjednoczonych Harry Truman.
nagasaki4

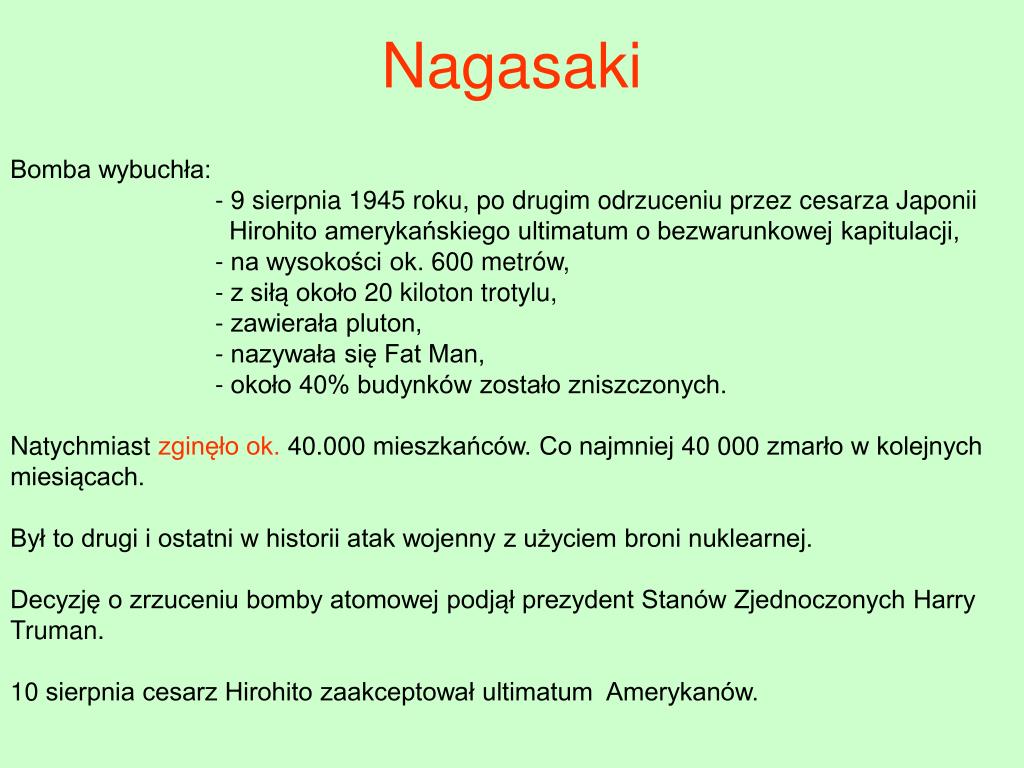

Nagasaki
  • Bomba wybuchła:
  • - 9 sierpnia 1945 roku, po drugim odrzuceniu przez cesarza Japonii Hirohito amerykańskiego ultimatum o bezwarunkowej kapitulacji,
          • na wysokości ok. 600 metrów,
  • - z siłą około 20 kiloton trotylu,
  • - zawierała pluton,
  • - nazywała się Fat Man,
  • - około 40% budynków zostało zniszczonych.
  • Natychmiast zginęło ok. 40.000 mieszkańców. Co najmniej 40 000 zmarło w kolejnych miesiącach.
  • Był to drugi i ostatni w historii atak wojenny z użyciem broni nuklearnej.
  • Decyzję o zrzuceniu bomby atomowej podjął prezydent Stanów Zjednoczonych Harry Truman.
  • 10 sierpnia cesarz Hirohito zaakceptował ultimatum Amerykanów.
slide32
Reaktory

W większości reaktorów paliwem jądrowym jest uran.

slide33

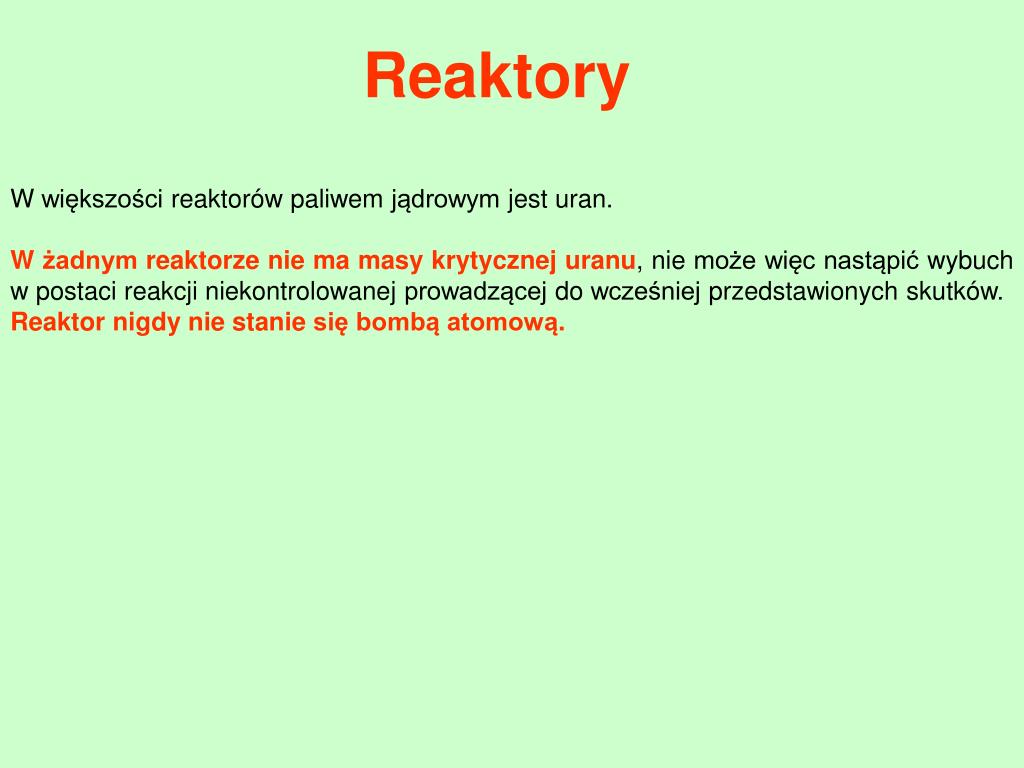

Reaktory

W większości reaktorów paliwem jądrowym jest uran.

W żadnym reaktorze nie ma masy krytycznej uranu, nie może więc nastąpić wybuch w postaci reakcji niekontrolowanej prowadzącej do wcześniej przedstawionych skutków.

Reaktor nigdy nie stanie się bombą atomową.

slide34

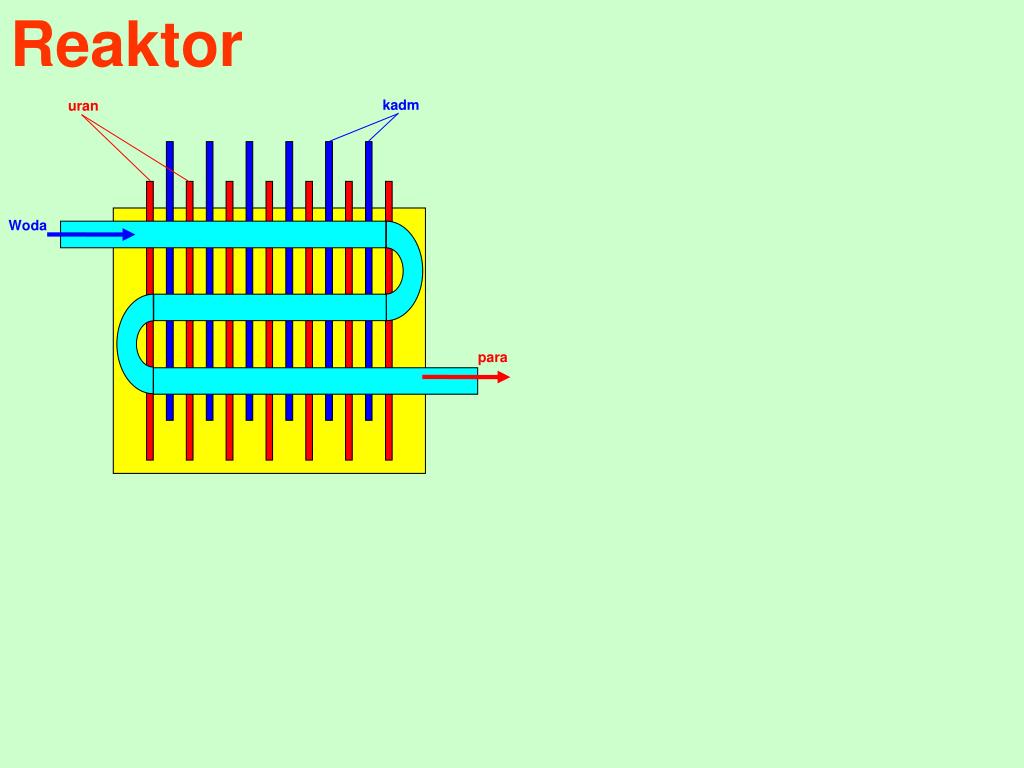

Reaktor

kadm

uran

Woda

para

slide35
Reaktor

kadm

uran

Woda

para

Pręty paliwowe (na rys. zaznaczone jako uran) to rurki ze stopu cyrkonu, w których znajdują się pastylkipaliwa - tlenku uranu.

slide36
Reaktor

kadm

uran

Woda

para

Kadm ma takie właściwości, że zatrzymuje w sobie neutrony, które w niego trafią. Pręty kadmowe to pręty sterujące lub inaczej pręty bezpieczeństwa.

slide37
Reaktor

kadm

uran

Woda

para

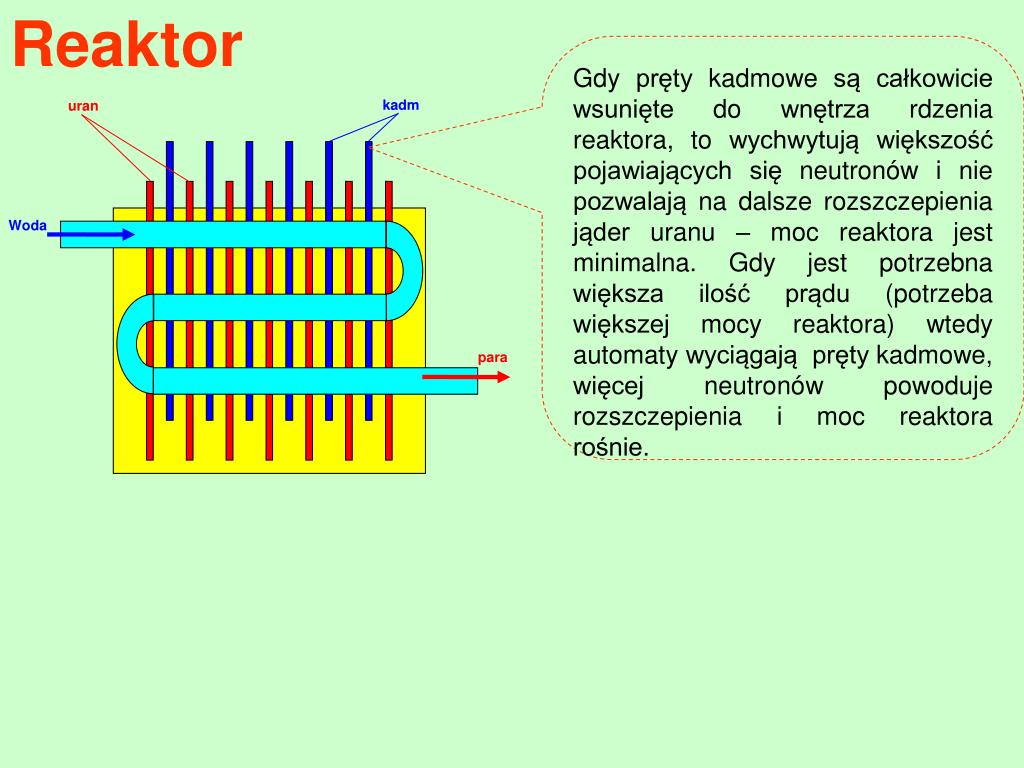

Gdy pręty kadmowe są całkowicie wsunięte do wnętrza rdzenia reaktora, to wychwytują większość pojawiających się neutronów i nie pozwalają na dalsze rozszczepienia jąder uranu – moc reaktora jest minimalna. Gdy jest potrzebna większa ilość prądu (potrzeba większej mocy reaktora) wtedy automaty wyciągają pręty kadmowe, więcej neutronów powoduje rozszczepienia i moc reaktora rośnie.

slide38
Reaktor

kadm

uran

Woda

para

Woda w zamkniętym obiegu odbiera ciepło, zamienia się w parę i pod dużym ciśnieniem uderza w łopatki turbiny produkującej prąd (takie większe dynamo rowerowe).

Woda ta i para są radioaktywne (przechodziły przez rdzeń reaktora i zostały napromieniowane).

slide39
Reaktor

kadm

uran

Woda

para

Gdy ciśnienie pary zbytnio wzrośnie, wtedy zawory bezpieczeństwa odprowadzają jej nadmiar do jeziorka obok elektrowni. Tam ona się skrapla. W jeziorku często są hodowane ryby aby pokazać, że skażenie pary z reaktora nie jest groźne dla organizmów żywych.

katastrofa w czarnobylu
Katastrofa w Czarnobylu

26 kwietnia 1986 roku.

slide41

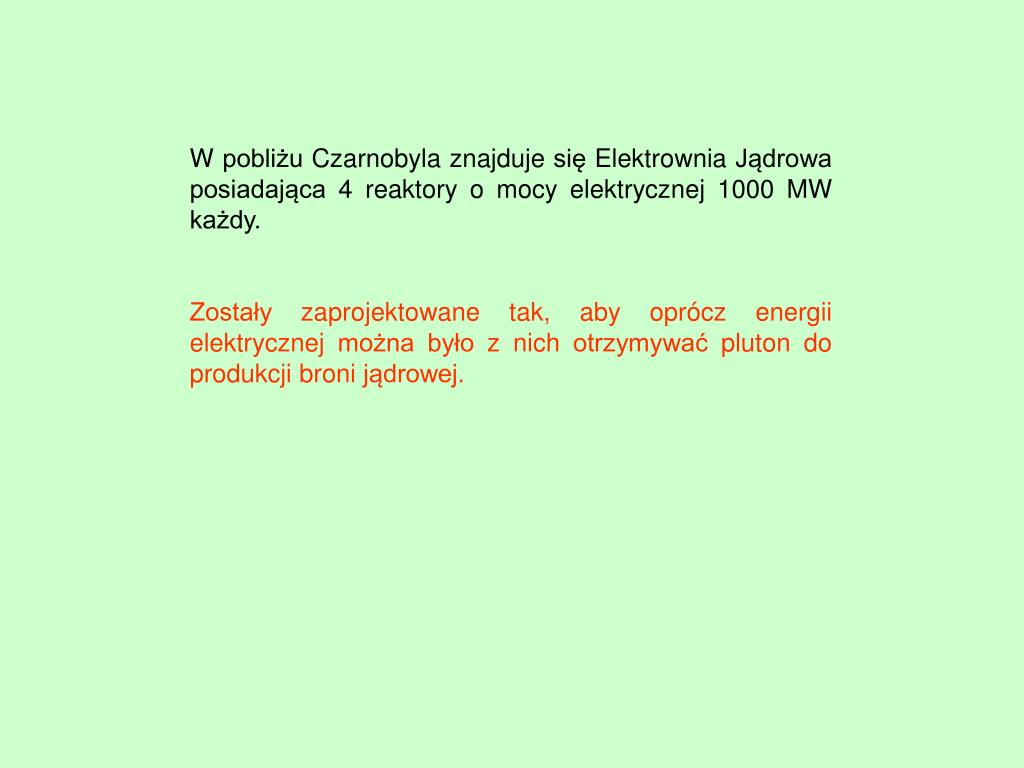

W pobliżu Czarnobyla znajduje się Elektrownia Jądrowa posiadająca 4 reaktory o mocy elektrycznej 1000 MW każdy.

Zostały zaprojektowane tak, aby oprócz energii elektrycznej można było z nich otrzymywać pluton do produkcji broni jądrowej.

slide42

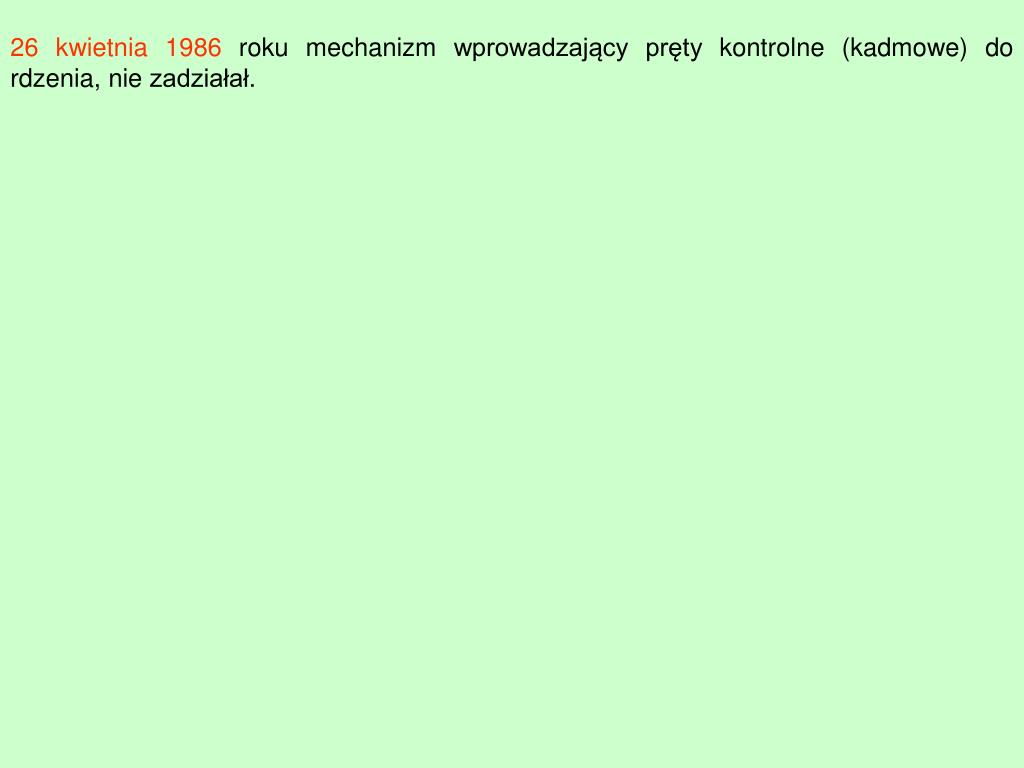

26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.
slide43
26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.

O godzinie 01:23:47 moc cieplna dziesięciokrotnie przekroczyła normalny poziom.

slide44
26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.

O godzinie 01:23:47 moc cieplna dziesięciokrotnie przekroczyła normalny poziom.

Gwałtowny wzrost ciśnienia rozerwał rury z wodą chłodzącą.

slide45

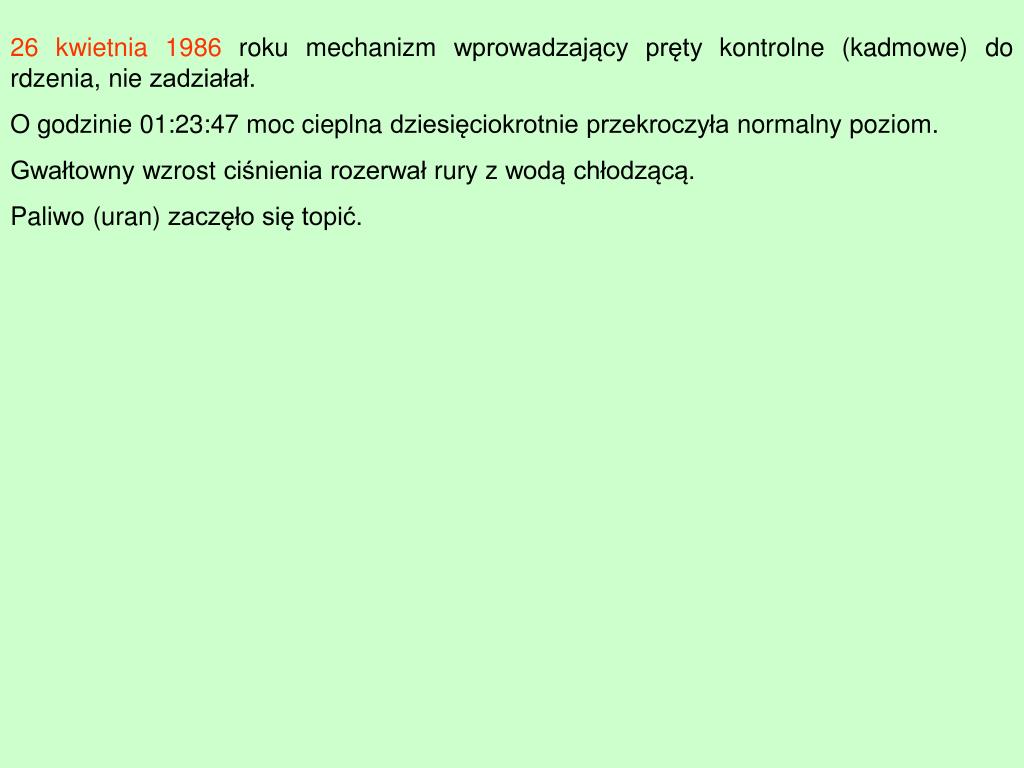

26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.

O godzinie 01:23:47 moc cieplna dziesięciokrotnie przekroczyła normalny poziom.

Gwałtowny wzrost ciśnienia rozerwał rury z wodą chłodzącą.

Paliwo (uran) zaczęło się topić.

slide46
26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.

O godzinie 01:23:47 moc cieplna dziesięciokrotnie przekroczyła normalny poziom.

Gwałtowny wzrost ciśnienia rozerwał rury z wodą chłodzącą.

Paliwo (uran) zaczęło się topić.

W kompletnie zniszczonym rdzeniu reaktora temperatura osiągnęła 3000°C.

slide47
26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.

O godzinie 01:23:47 moc cieplna dziesięciokrotnie przekroczyła normalny poziom.

Gwałtowny wzrost ciśnienia rozerwał rury z wodą chłodzącą.

Paliwo (uran) zaczęło się topić.

W kompletnie zniszczonym rdzeniu reaktora temperatura osiągnęła 3000°C.

Pod wpływem tej temperatury zniszczeniu uległa osłona rdzenia, potem dach, który się zawalił i do atmosfery wydostały się - izotopy promieniotwórcze (jod 131, cez 134 i cez 137).

slide48

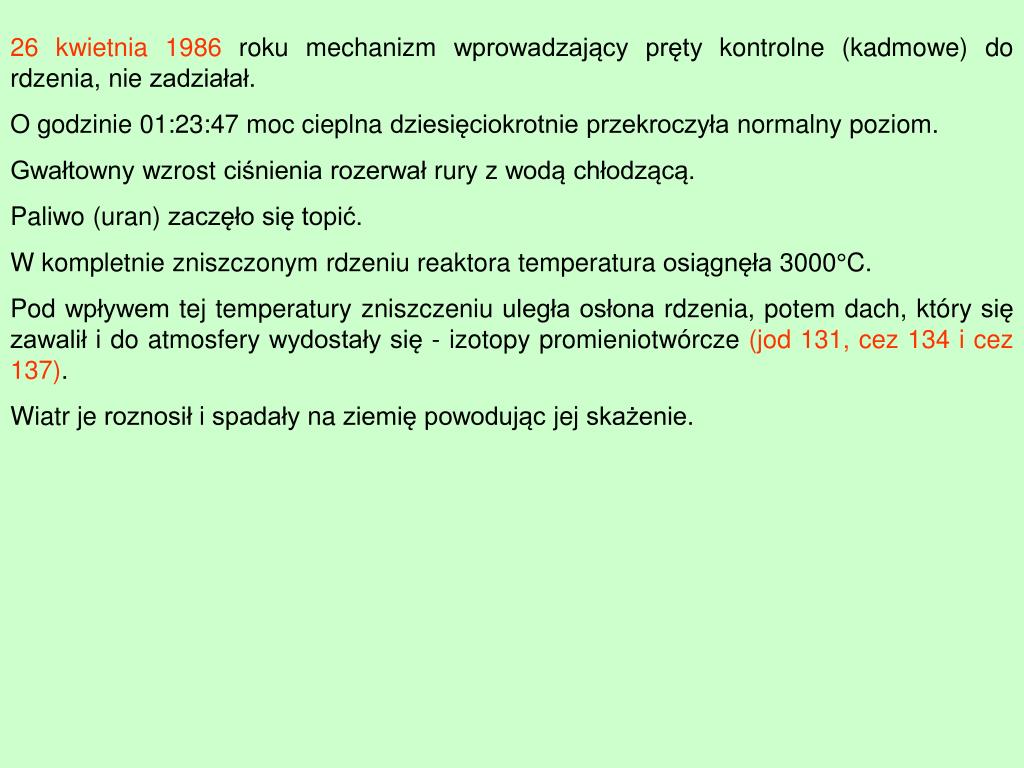

26 kwietnia 1986 roku mechanizm wprowadzający pręty kontrolne (kadmowe) do rdzenia, nie zadziałał.

O godzinie 01:23:47 moc cieplna dziesięciokrotnie przekroczyła normalny poziom.

Gwałtowny wzrost ciśnienia rozerwał rury z wodą chłodzącą.

Paliwo (uran) zaczęło się topić.

W kompletnie zniszczonym rdzeniu reaktora temperatura osiągnęła 3000°C.

Pod wpływem tej temperatury zniszczeniu uległa osłona rdzenia, potem dach, który się zawalił i do atmosfery wydostały się - izotopy promieniotwórcze (jod 131, cez 134 i cez 137).

Wiatr je roznosił i spadały na ziemię powodując jej skażenie.

slide50

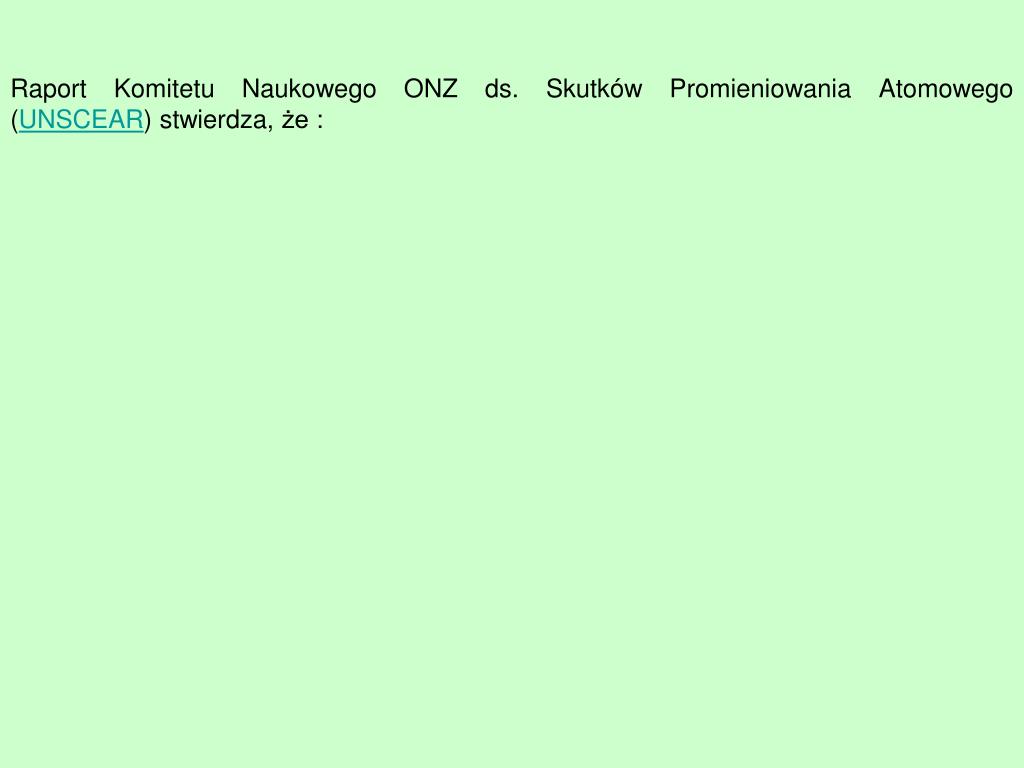

Raport Komitetu Naukowego ONZ ds. Skutków Promieniowania Atomowego (UNSCEAR) stwierdza, że :

„134 pracowników elektrowni jądrowej w Czarnobylu i członków ekip ratowniczych było narażonych na działanie bardzo wysokich dawek promieniowania jonizującego, po których rozwinęła się ostra choroba popromienna (białaczka).

slide51
Raport Komitetu Naukowego ONZ ds. Skutków Promieniowania Atomowego (UNSCEAR) stwierdza, że :

„134 pracowników elektrowni jądrowej w Czarnobylu i członków ekip ratowniczych było narażonych na działanie bardzo wysokich dawek promieniowania jonizującego, po których rozwinęła się ostra choroba popromienna (białaczka).

28 z nich zmarłow wyniku napromieniowania, a 2 od poparzeń.”

slide52
Raport Komitetu Naukowego ONZ ds. Skutków Promieniowania Atomowego (UNSCEAR) stwierdza, że :

„134 pracowników elektrowni jądrowej w Czarnobylu i członków ekip ratowniczych było narażonych na działanie bardzo wysokich dawek promieniowania jonizującego, po których rozwinęła się ostra choroba popromienna (białaczka).

28 z nich zmarłow wyniku napromieniowania, a 2 od poparzeń.”

Należy do tego dodać, że nie było ofiar śmiertelnych z powodu napromieniowania pośród ludności zamieszkującej okolice elektrowni.

slide53
Według badań w wyniku katastrofy ok. 600 000 osób na świecie narażonych zostało na podwyższoną dawkę promieniowania rzędu 1 mSv. Jest to równoważnik około jednego - dwóch zdjęć rentgenowskich.
slide54
Według badań w wyniku katastrofy ok. 600 000 osób na świecie narażonych zostało na podwyższoną dawkę promieniowania rzędu 1 mSv. Jest to równoważnik około jednego - dwóch zdjęć rentgenowskich.

Przeciętny mieszkaniec Polski otrzymuje rocznie dawkę około 2,4 mSv od źródeł naturalnych, jak promieniowanie kosmiczne czy naturalne pierwiastki promieniotwórcze w otoczeniu.

slide55
Według badań w wyniku katastrofy ok. 600 000 osób na świecie narażonych zostało na podwyższoną dawkę promieniowania rzędu 1 mSv. Jest to równoważnik około jednego - dwóch zdjęć rentgenowskich.

Przeciętny mieszkaniec Polski otrzymuje rocznie dawkę około 2,4 mSv od źródeł naturalnych, jak promieniowanie kosmiczne czy naturalne pierwiastki promieniotwórcze w otoczeniu.

Występują na Ziemi takie miejsca, gdzie tło naturalne osiąga wartość powyżej 100mSv (np. Ramsar w Iranie, czy Guarapari w Brazylii) i nie obserwuje się jakichkolwiek negatywnych skutków zdrowotnych wśród dziesiątek tysięcy ludzi mieszkających tam od pokoleń.

slide56
Według badań w wyniku katastrofy ok. 600 000 osób na świecie narażonych zostało na podwyższoną dawkę promieniowania rzędu 1 mSv. Jest to równoważnik około jednego - dwóch zdjęć rentgenowskich.

Przeciętny mieszkaniec Polski otrzymuje rocznie dawkę około 2,4 mSv od źródeł naturalnych, jak promieniowanie kosmiczne czy naturalne pierwiastki promieniotwórcze w otoczeniu.

Występują na Ziemi takie miejsca, gdzie tło naturalne osiąga wartość powyżej 100mSv (np. Ramsar w Iranie, czy Guarapari w Brazylii) i nie obserwuje się jakichkolwiek negatywnych skutków zdrowotnych wśród dziesiątek tysięcy ludzi mieszkających tam od pokoleń.

W internecie można znaleźć strony pokazujące galerie zdjęć zniekształconych dzieci, których choroby są jakoby wynikiem czarnobylskiego napromieniowania.

slide57
Według badań w wyniku katastrofy ok. 600 000 osób na świecie narażonych zostało na podwyższoną dawkę promieniowania rzędu 1 mSv. Jest to równoważnik około jednego - dwóch zdjęć rentgenowskich.

Przeciętny mieszkaniec Polski otrzymuje rocznie dawkę około 2,4 mSv od źródeł naturalnych, jak promieniowanie kosmiczne czy naturalne pierwiastki promieniotwórcze w otoczeniu.

Występują na Ziemi takie miejsca, gdzie tło naturalne osiąga wartość powyżej 100mSv (np. Ramsar w Iranie, czy Guarapari w Brazylii) i nie obserwuje się jakichkolwiek negatywnych skutków zdrowotnych wśród dziesiątek tysięcy ludzi mieszkających tam od pokoleń.

W internecie można znaleźć strony pokazujące galerie zdjęć zniekształconych dzieci, których choroby są jakoby wynikiem czarnobylskiego napromieniowania.

Japończycy nie epatują nas takimi zdjęciami, chociaż mieli Hiroszimę i Nagasaki.

slide58
W Czarnobylu nie było wybuchu jądrowego.

W katastrofie w Czarnobylu z czynników rażenia bomby atomowej nie wystąpiły:

1) Fala uderzeniowa - cienka warstwa powietrza, w której następuje gwałtowny wzrost

ciśnienia i prędkości ruchu gazu, rozchodząca się szybciej niż

dźwięk. Nie wystąpiła

2) Promieniowanie jonizujące - to strumień promieniowania g (gamma) i n (neutronów).

Czas rażącego działania 10-15 s. Powoduje chorobę

popromienną (białaczkę). Nie wystąpiła

3) Promieniowanie cieplne - mające w epicentrum temperaturę około 100 milionów stopni. Nie wystąpiło (temp. była 3000 stopni).

4) Skażenie promieniotwórcze – powodują je opadające substancje promieniotwórcze

(produkty rozpadu) , które wydostały się do atmosfery.

Tak. Wystąpiło. Opadał jod promieniotwórczy.

5) Impuls elektromagnetyczny – gwałtowne, bardzo silne pole elektromagnetycznego. Impuls ten indukuje wysokie napięcie w sieciach i urządzeniach elektrycznych w konsekwencji czego ulegają one uszkodzeniu. Nie wystąpił

slide60
Tak będzie wyglądał nowy sarkofag. Na początku marca 2011 r. poinformowano, że będzie kosztował 10 miliardów dolarów, które wyłoży UE.
slide61
Prof. Zbigniew Jaworowski - profesor, lekarz, ekspert od wpływu promieniowania na zdrowie. W 1986 r. został członkiem Polskiej Komisji Rządowej ds. Skutków Katastrofy Czarnobylskiej. Zalecił

wtedy podawanie jodu.

(dalej skróty Jego wywiadu z 2002 roku - Onet.pl)

slide62
Czy jod, który dostawaliśmy w 1986 r. pomógł?

Prof. Zbigniew Jaworowski:

„Wtedy przyjęliśmy, że skażenie powietrza będzie się zwiększało przez najbliższe 2 tygodnie.

Gdybym w dniu 29 kwietnia 1986r. miał w ręku te informacje, które mam obecnie, nie proponowałbym rządowi przeprowadzenia, na tak ogromną skalę, profilaktyki jodowej w Polsce.”

(Należy zauważyć, że towarzysze radzieccy nie uważali za stosowne powiadomić swoich towarzyszy z krajów ościennych o tym co się stało.)

slide63
Czy jod, który dostawaliśmy w 1986 r. pomógł?

Prof. Zbigniew Jaworowski:

„Wtedy przyjęliśmy, że skażenie powietrza będzie się zwiększało przez najbliższe 2 tygodnie.

Gdybym w dniu 29 kwietnia 1986r. miał w ręku te informacje, które mam obecnie, nie proponowałbym rządowi przeprowadzenia, na tak ogromną skalę, profilaktyki jodowej w Polsce.”

(Należy zauważyć, że towarzysze radzieccy nie uważali za stosowne powiadomić swoich towarzyszy z krajów ościennych o tym co się stało.)

„Sądzę, że w przyszłości, gdy ochłoną obecne emocje, katastrofa czarnobylska będzie cytowana jako dowód bezpieczeństwa energetyki jądrowej.”

slide64
Prof. Zbigniew Jaworowski:

„W zamkniętej 40 km zonie mieszka wiele tysięcy osób i ma się dobrze. Tam promieniowanie jest niewiele większe niż w Polsce. Wynosi około 1 mSv na rok, ponad dawkę promieniowania naturalnego.

slide65
Prof. Zbigniew Jaworowski:

„W zamkniętej 40 km zonie mieszka wiele tysięcy osób i ma się dobrze. Tam promieniowanie jest niewiele większe niż w Polsce. Wynosi około 1 mSv na rok, ponad dawkę promieniowania naturalnego.

Rzeczywiste zagrożenie śmiertelne wystąpiło w 2 "plamach" o łącznej powierzchni 0,5 km2, sięgających do odległości 1,8 km od reaktora. W tych plamach przez długi jeszcze okres nie będzie można przebywać.

slide66
Prof. Zbigniew Jaworowski:

„W zamkniętej 40 km zonie mieszka wiele tysięcy osób i ma się dobrze. Tam promieniowanie jest niewiele większe niż w Polsce. Wynosi około 1 mSv na rok, ponad dawkę promieniowania naturalnego.

Rzeczywiste zagrożenie śmiertelne wystąpiło w 2 "plamach" o łącznej powierzchni 0,5 km2, sięgających do odległości 1,8 km od reaktora. W tych plamach przez długi jeszcze okres nie będzie można przebywać.

Z większości z zamkniętej zony niepotrzebnie usunięto ludność. Usuwano mieszkańców z terenów, gdzie dawka promieniowania sięgała 1mSv na rok ponad promieniowanie tła.”

(koniec cytatów z wywiadu)

slide68
Dlaczego w 1984 r. podano 18,5 miliona osób (przede wszystkim dzieci) płyn lugola?

W opadzie promieniotwórczym po katastrofie w Czarnobylu promieniotwórczy jod 131 znalazł się w powietrzu, na warzywach, owocach… Polacy mogli go wdychać, zjadać …

slide69
Dlaczego w 1984 r. podano 18,5 miliona osób (przede wszystkim dzieci) płyn lugola?

W opadzie promieniotwórczym po katastrofie w Czarnobylu promieniotwórczy jod 131 znalazł się w powietrzu, na warzywach, owocach… Polacy mogli go wdychać, zjadać …

Jod gromadzi się w gruczole tarczycy. W wielu przypadkach jego obecność jest pożądana, Jod promieniotwórczy tam pozostając mógł doprowadzić do rozwoju raka tego gruczołu.

slide70
Dlaczego w 1984 r. podano 18,5 miliona osób (przede wszystkim dzieci) płyn lugola?

W opadzie promieniotwórczym po katastrofie w Czarnobylu promieniotwórczy jod 131 znalazł się w powietrzu, na warzywach, owocach… Polacy mogli go wdychać, zjadać …

Jod gromadzi się w gruczole tarczycy. W wielu przypadkach jego obecność jest pożądana, Jod promieniotwórczy tam pozostając mógł doprowadzić do rozwoju raka tego gruczołu.

Jod zawarty w lugolu, wcześnie podany, umiejscawiał się w gruczole tarczycy i zapobiegał umiejscowieniu się tam jodu promieniotwórczego („miejsce już było zajęte”). Jod promieniotwórczy w sposób naturalny był z organizmu wydalany.

slide71
Dlaczego w 1984 r. podano 18,5 miliona osób (przede wszystkim dzieci) płyn lugola?

W opadzie promieniotwórczym po katastrofie w Czarnobylu promieniotwórczy jod 131 znalazł się w powietrzu, na warzywach, owocach… Polacy mogli go wdychać, zjadać …

Jod gromadzi się w gruczole tarczycy. W wielu przypadkach jego obecność jest pożądana, Jod promieniotwórczy tam pozostając mógł doprowadzić do rozwoju raka tego gruczołu.

Jod zawarty w lugolu, wcześnie podany, umiejscawiał się w gruczole tarczycy i zapobiegał umiejscowieniu się tam jodu promieniotwórczego („miejsce już było zajęte”). Jod promieniotwórczy w sposób naturalny był z organizmu wydalany.

Profilaktyka jodowa ma sens na kilka godzin przed opadem promieniotwórczym. Bezsensowne jest wykupywanie soli jodowanej i smarowanie nią ciała jak to ma miejsce na terenach Rosji, bliskich Japonii i katastrofy w Fukushimie.

slide73
Dla porównania:

3 grudnia 1984 r. w Indiach w mieście Bhopal we wczesnych godzinach rannych miała miejsce katastrofa, w wyniku której doszło do uwolnienia 40 ton izocyjanianu metylu w postaci gazu z fabryki pestycydów firmy Union Carbide.

slide74
Dla porównania:

3 grudnia 1984 r. w Indiach w mieście Bhopal we wczesnych godzinach rannych miała miejsce katastrofa, w wyniku której doszło do uwolnienia 40 ton izocyjanianu metylu w postaci gazu z fabryki pestycydów firmy Union Carbide.

Dane BBC mówią o około 3 tys. osób zmarłych natychmiast i 15 tys. w wyniku powikłań po kontakcie z uwolnioną substancją.

slide75
Dla porównania:

3 grudnia 1984 r. w Indiach w mieście Bhopal we wczesnych godzinach rannych miała miejsce katastrofa, w wyniku której doszło do uwolnienia 40 ton izocyjanianu metylu w postaci gazu z fabryki pestycydów firmy Union Carbide.

Dane BBC mówią o około 3 tys. osób zmarłych natychmiast i 15 tys. w wyniku powikłań po kontakcie z uwolnioną substancją.

Według ocen organizacji Greenpeace, zmarło 20 tys. osób.

slide76
Dla porównania:

3 grudnia 1984 r. w Indiach w mieście Bhopal we wczesnych godzinach rannych miała miejsce katastrofa, w wyniku której doszło do uwolnienia 40 ton izocyjanianu metylu w postaci gazu z fabryki pestycydów firmy Union Carbide.

Dane BBC mówią o około 3 tys. osób zmarłych natychmiast i 15 tys. w wyniku powikłań po kontakcie z uwolnioną substancją.

Według ocen organizacji Greenpeace, zmarło 20 tys. osób.

Katastrofa w Bhopalu jest obecnie uważana za najtragiczniejszą w skutkach awarię przemysłową.

slide78
Ewapierwszy w Polsce doświadczalny reaktor jądrowy, uruchomiony w Instytucie Badań Jądrowych w Otwocku-Świerku pod Warszawą (obecnie Instytut Energii Atomowej) dnia 14 czerwca 1958r.

Reaktor ten był wykorzystywany do produkcji izotopów promieniotwórczych.

Aktualnie wygaszony i zdemontowany. Nazwa była akronimem od wyrazów: eksperymentalny, wodny, atomowy.

slide79
Ewapierwszy w Polsce doświadczalny reaktor jądrowy, uruchomiony w Instytucie Badań Jądrowych w Otwocku-Świerku pod Warszawą (obecnie Instytut Energii Atomowej) dnia 14 czerwca 1958r.

Reaktor ten był wykorzystywany do produkcji izotopów promieniotwórczych.

Aktualnie wygaszony i zdemontowany. Nazwa była akronimem od wyrazów: eksperymentalny, wodny, atomowy.

Maria - jedyny obecnie działający polski doświadczalny reaktor jądrowy (pierwszy polskiej produkcji) o mocy cieplnej 30 MW, uruchomiony w grudniu 1974 w Instytucie Badań Jądrowych (IBJ) w Otwocku-Świerku pod Warszawą. Reaktor nosi imię Marii Skłodowskiej-Curie.

Pracuje na wzbogaconym uranie.

Wykorzystywany jest do produkcji izotopów promieniotwórczych potrzebnych do badań i mających zastosowanie w medycynie.

slide80
Co się stało w Fukushimie?

Budynki elektrowni jądrowych wytrzymały trzęsienie ziemi.

Japończycy nie przewidzieli jednak tsunami.

Tsunami zniszczyło pompy tłoczące wodę odbierającą z reaktorów ciepło…

i zaczęły się problemy.

ad
