第 1 ç« CAXA 实体设计2013概述

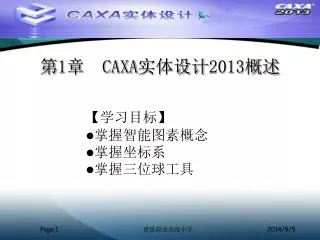

1. 第1章 CAXA实体设计2013概述 • 【学习目标】 • 掌握智能图素概念 • 掌握坐标系 • 掌握三位球工具 Page 1 慈溪职业高级中学 2014/9/5

2. 第1章 CAXA实体设计2013概述 1.1 1.2 智能图素应用基础 CAXA实体设计2013应用概述 三维球工具 1.3 Page 2 慈溪职业高级中学 2014/9/5

3. 1.1 CAXA实体设计2013应用概述 1.1.1 启动与退出CAXA实体设计2013 1.1.2 功能面板 1.1.3 设计环境工具栏 Page 3 慈溪职业高级中学 2014/9/5

4. 1.1.1启动与退出CAXA实体设计2013 1. 启动CAXA实体设计 单击【开始】/【程序】/【CAXA】菜单中【CAXA实体设计2013】命令，或直接双击桌面上的“CAXA实体设计2013”图标 ，弹出【欢迎】对话框。 Page 4 慈溪职业高级中学 2014/9/5

5. 2.保存CAXA实体设计的文件 • 保存文件的步骤如下： •  点击设计界面的左上角按钮，选择【文件】/【保存】命令，或单击快捷菜单上的保存按钮，系统弹出【另存为】对话框。 •  选择保存文件目录。 • 输入相应的文件名，单击【保存】按钮。 • CAXA实体设计生成的类型文件为：三维设计环境文件（.ics）。CAXA实体设计将用现有的文件名保存文件。当需要备份现有文件时，即可用【另存为】命令。 Page 5 慈溪职业高级中学 2014/9/5

6. 3. 退出CAXA实体设计  当设计完成时，并将工作保存后，选择【文件】菜单中的【退出实体设计】命令，即可退出CAXA实体设计。或者直接点击设计界面的右上角的【关闭】按钮 ，系统会自动弹出消息窗口提示“把修改保存到文件设计1？”。点击【是】保存文件，保存成功后系统会自动退出实体设计。若不想保存点击【否】也会自动退出CAXA实体设计。 Page 6 慈溪职业高级中学 2014/9/5

7. 1.1.2 功能面板 在CAXA实体设计2013中分为特征、草图、曲面、装配、钣金、工具、显示、工程标注、常用、加载应用程序几项。 特征面板 【特征】功能面板 Page 7 慈溪职业高级中学 2014/9/5

8. 2. 草图面板 【草图】功能面板分为草图、工程图、修改、约束、显示等几项 【草图】功能面板 Page 8 慈溪职业高级中学 2014/9/5

9. 3. 曲面 【曲面】功能面板分为三维曲线、三维曲线编辑、曲面和曲面编辑。 【曲面】功能面板 Page 9 慈溪职业高级中学 2014/9/5

10. 4. 装配 【装配】功能面板 5. 钣金 【钣金】功能面板 Page 10 慈溪职业高级中学 2014/9/5

11. 6. 工具 【工具】功能面板 7. 显示 【显示】功能面板 Page 11 慈溪职业高级中学 2014/9/5

12. 8. 工程标注 【工程标注】功能面板 9. 常用 【常用】功能面板 Page 12 慈溪职业高级中学 2014/9/5

13. 【加载应用程序】功能面板 10. 加载应用程序 Page 13 慈溪职业高级中学 2014/9/5

14. 1.1.3 设计环境工具栏 CAXA实体设计2013，菜单不再像以前总是停留在设计环境的上方。用鼠标左键单击软件界面左上角的按钮，即出现【设计环境】菜单。将鼠标移动到各菜单项上，会出现相应的子菜单。 Page 14 慈溪职业高级中学 2014/9/5

15. (1) 【文件】菜单 包括新文件、打开文件、关闭、保存、另存为、另存为零件/装配、打印设置、打印预览、打印机、插入、输入、输出、发送、属性和退出。 (2) 【编辑】菜单 包括取消操作、重复操作、剪切、拷贝、粘贴、删除、全选和对象等命令。 (3) 【显示】菜单 包括有关设计环境元素查看操作的一些功能选项，如：工具条、状态条和设计元素库、设计树等。对于设计环境，可选择显示其光源、视向、智能动画、附着点和局部坐标系统。同样，可以选择显示智能标注、约束、包围盒尺寸、关联标识和约束标识等。 Page 15 慈溪职业高级中学 2014/9/5

16. (4) 【生成】菜单 可以通过特征操作生成自定义智能图素、生成二维草图、三维曲线、添加文字和生成曲面。也可以添加新的光源或视向。附加选项还使能够生成智能渲染、智能动画、智能标注、文字注释和附着点。 (5) 【修改】菜单 主要是对图素或零件模型进行编辑修改。包括边过渡、边倒角操作，还包括对其表面进行修改操作。此外，还可以对图素或零件模型实施镜像、抽壳和分裂操作。 (6) 【工具】菜单 可以使用三维球、无约束装配和约束装配工具，还可分析对象进行物性计算、显示统计信息或检查干涉。对于钣金设计，包括钣金展开、展开复原和切割钣金件、创建放样钣金、成形工具、从实体展开等操作。 Page 16 慈溪职业高级中学 2014/9/5

17. (7) 【设计工具】菜单 该菜单中的第一个选项可供对选定的图素、零件模型或装配件进行组合操作。利用其他选项或重置包围盒、移动锚点、或重新生成、压缩和解压缩对象。 (8) 【装配】菜单 将图素/零件/装配件装配成一个新的装配件或拆开已有的装配件。 (9) 【设置】菜单 可以指定单位、局部坐标系统参数和缺省尺寸和密度，也可以用它们来定义渲染、背景、雾化、曝光度、视向的属性。 Page 17 慈溪职业高级中学 2014/9/5

18. (10) 【设计元素】菜单 提供了设计元素的新建、打开和关闭等功能选项。包括激活或禁止设计元素库的 “自动隐藏”功能，还包括设计元素保存和设计元素库的访问。 (11) 【窗口】菜单 包括用来生成新窗口、层叠/平铺窗口和排列图标的窗口选项，菜单底部用以显示所有已打开CAXA实体设计设计环境/绘图文件的文件名框。 (12) 【帮助】菜单 包括帮助主题、更新说明，单击【关于】命令可查看产品名称、版本等相关信息。 Page 18 慈溪职业高级中学 2014/9/5

19. 1.2 智能图素应用基础 CAXA实体可以直接应用“智能图素”像搭积木一样方便快捷的实现设计，而且通过“设计树”可以直观的选择设计图素，便捷高效的修改和编辑三维设计，并可以基于可视化的参数驱动对它进行编辑或修改。 CAXA实体设计的设计界面中右边设计元素库中包括动画、图素、工具、纹理、表面光泽、贴图、钣金、颜色、高级图素几类。 Page 19 慈溪职业高级中学 2014/9/5

20. 1.2.1 选取图素及其编辑状态 1. 选取图素 利用设计元素库提供的智能图素并结合简单的拖放操作是CAXA 实体设计易学、易用的最大优势。在对图素进行操作以前，都需要先选定它。如要移动一个长方体图素就需要先选定它，拖放到设计界面即可。 Page 20 慈溪职业高级中学 2014/9/5

21. 2. 智能图素编辑状态 零件在设计过程可以具有不同的编辑状态，以可以提供不同层次的修改或编辑。(1) 零件状态 用鼠标左键在零件上点击一次，被点击零件的轮廓被青色加亮，零件的某一位置会显示一个表示相对坐标原点的锚点标记。(2) 智能图素状态 在同一零件上用鼠标左键再点击一次，进入智能图素编辑状态。在这一状态下系统显示一个包围盒和6个方向的操作手柄。在零件某一角点显示的箭头表示了生成图素时的拉伸方向。 Page 21 慈溪职业高级中学 2014/9/5

22. (3) 线/表面状态 在同一零件的某一表面上再点击一次，这时表面的轮廓被绿色加亮，此进行的任何操作只会影响选中的表面，对于线有同样的操作与效果。 图素的线/表面状态 Page 22 慈溪职业高级中学 2014/9/5

23. 1.2.2 包围盒与操作手柄 包围盒与操作手柄 在默认状态下，对实体单击两次，进入智能图素编辑状态。在这一状态下系统显示一个包围盒和6个方向的操作手柄。在实体设计中，可以直接通过拖放的方式编辑零件尺寸，而不必须设定尺寸值，这样就可以方便快捷的进行创新设计。 Page 23 慈溪职业高级中学 2014/9/5

24. 编辑包围盒操作 右击包围盒操作手柄，从弹出的快捷菜单中选择【编辑包围盒】命令，在弹出的【编辑包围盒】对话框中，显示了当前包围盒的尺寸数值。 Page 24 慈溪职业高级中学 2014/9/5

25. 1.2.3 定位锚 定位锚 CAXA实体设计中的每一个元素都有一个定位锚，它由一个绿点和两条绿色线段组成，类似L形标志。当一个图素被放进设计环境中而成为一个独立的零件时，定位锚位置就会显示一个图钉形标志。定位锚的长的方向表示对象的高度轴，短的方向为长度轴，没有标记的方向是宽度轴。 Page 25 慈溪职业高级中学 2014/9/5

26. 1.2.4 智能图素方向及智能图素属性设置 当智能图素拖入设计环境中作为独立图素时，其方向是由它的定位锚决定的。也就是定位锚的方向与设计环境坐标系的方向一致，长宽高分别与坐标系的XYZ轴平行。 当智能图素被拖到其他的图素上时，智能图素的方向会受到其放置表面的影响，智能图素的高度正方向指离其放置表面。 Page 26 慈溪职业高级中学 2014/9/5

27. 拉伸特征对话框 Page 27 慈溪职业高级中学 2014/9/5

28. 1. 常规 【常规】选项卡显示智能图素的类型及名称。 Page 28 慈溪职业高级中学 2014/9/5

29. 2. 包围盒 【包围盒】选项卡设置包围盒的值及其他属性。 Page 29 慈溪职业高级中学 2014/9/5

30. 3. 定位锚 【定位锚】选项卡设置智能图素的定位锚的位置、方向等。 3. 定位锚 【定位锚】选项卡设置智能图素的定位锚的位置、方向等。 Page 30 慈溪职业高级中学 2014/9/5

31. 4. 位置 【位置】选项卡设定图素定位锚相对父零件锚点的位置和方向。 Page 31 慈溪职业高级中学 2014/9/5

32. 5. 抽壳 默认状态下，拖曳的图素是一个实心图素，设置此选项卡可对图素进行抽壳操作。若未勾选【对该图素进行抽壳】选项，则其他选项都呈灰色。 Page 32 慈溪职业高级中学 2014/9/5

33. 6. 表面编辑 在【表面编辑】选项卡点选不同的选项可使图素表面发生某种变形。默认的选项是“不进行表面编辑”。 Page 33 慈溪职业高级中学 2014/9/5

34. 7. 棱边编辑 【棱边编辑】选项卡可以设置图素各边的倒角或者圆角过渡。 Page 34 慈溪职业高级中学 2014/9/5

35. 8. 拉伸 【拉伸】选项卡可以编辑拉伸图素的截面和拉伸深度. Page 35 慈溪职业高级中学 2014/9/5

36. 9. 交互 【交互】选项卡 Page 36 慈溪职业高级中学 2014/9/5

37. 10. 变量 对于高级图素元素库中的图素，还有一个特别的【变量】选项卡。 Page 37 慈溪职业高级中学 2014/9/5

38. 1.2.5 智能捕捉 CAXA实体设计具有强大的智能捕捉功能，除可用于尺寸修改外，还有强大的定位功能。通过智能捕捉反馈，可使图素组件沿边或角对齐，也可以把零件的图素组件置于其他零件表面的中心位置。利用只能捕捉，可使图素组件相对于其他表面对齐和定位。 Page 38 慈溪职业高级中学 2014/9/5

39. 1. 智能捕捉设置 右击相应的手柄并从随之弹出的快捷菜单中选择【改变捕捉范围】命令，随即弹出【操作柄捕捉设置】对话框。 Page 39 慈溪职业高级中学 2014/9/5

40. 2. 智能捕捉反馈定位 智能捕捉具有强大的定位功能和尺寸修改功能。智能捕捉反馈使零件的图素组件沿边或角对齐，也使零件的图素组件置于其他零件表面的中心位置。 Page 40 慈溪职业高级中学 2014/9/5

41. 1.3 三维球工具 三维球是一个非常杰出和直观的三维图素操作工具。它可以通过平移、旋转和其它复杂的三维空间变换精确定位任何一个三维物体；同时三维球还可以完成对智能图素、零件或组合件生成拷贝、直线阵列、矩形阵列和圆形阵列的操作功能。 Page 41 慈溪职业高级中学 2014/9/5

42. •外控制柄：三维球外部的三个控制柄。左键点击可用来对轴线进行暂时的约束，使实体只能进行沿此轴线上的线性平移，或绕此轴线进行旋转。•外控制柄：三维球外部的三个控制柄。左键点击可用来对轴线进行暂时的约束，使实体只能进行沿此轴线上的线性平移，或绕此轴线进行旋转。 • 圆周：三维球的圆周。拖动这里，可以围绕一条从视点延伸到三维球中心的虚拟轴线旋转。 • 定向控制柄：三维球内部的三个控制柄。用来将三维球中心作为一个固定的支点，进行对象的定向。 • 中心控制柄：三维球的中心点。将鼠标直接放到中心控制柄处，将它直接拖至另一个目标位置，或右键点击，然后从弹出的菜单中挑选一个选项。它还可与约束的轴线配合使用。 Page 42 慈溪职业高级中学 2014/9/5

43. • 内侧：三维球的内部。在这个空白区域内侧拖动进行旋转。也可以右键点击这里，出现各种选项，对三维球进行设置。 • 二维平面：三维球外部的三个平面。拖动这里，可以在选定的虚拟平面中自由移动。 Page 43 慈溪职业高级中学 2014/9/5

44. 1.3.1 使用三维球实现移动和线性阵列 使用三维球的外部控制手柄可实现图素的移动和线性阵列。 用鼠标的左键或右键拖动三维球的外部控制手柄。 Page 44 慈溪职业高级中学 2014/9/5

45. 1.3.2 使用三维球实现矩形阵列 左键单击一外部手柄，待手柄变为黄色后，再将鼠标移到另一外部手柄端，右击鼠标，选择矩形阵列。被选中的元素将在三个亮黄色点所形成的平面内进行矩形阵列操作。 Page 45 慈溪职业高级中学 2014/9/5

46. 1.3.3 使用三维球实现旋转和圆形阵列 先单击某一方向的外控制柄，将鼠标移至三维球内部，按住鼠标左键即可使图素绕黄色亮显轴旋转，松开左键，右击旋转角度值，在弹出的【编辑旋转】对话框中即可精确编辑旋转角度。 Page 46 慈溪职业高级中学 2014/9/5

47. 1.3.4 三维球重新定位及中心点定位 通常，开启三维球工具时，三维球的中心点在默认状态下与设计图素的锚点重合。移动设计图素时，移动的距离都是以三维球中心点为基准进行的。如果想使图素绕着空间某一个轴旋转或者阵列，就需要应用三维球的重新定位功能，改变基准点的位置。 Page 47 慈溪职业高级中学 2014/9/5

48. 1.3.5 三维球定向控制操作柄 右击三维球内部的三个控制操作手柄，在弹出的快捷菜单中共有十个选择项. Page 48 慈溪职业高级中学 2014/9/5
