第 4 章 图 纸 幅 面

第 4 章 图 纸 幅 面. 绘制工程图时，首先是要选择一张符合国标的图纸，包括幅面、图框、标题栏等。 CAXA 电子图板系统对幅面设置了六个选择项，可对图样中的图纸幅面、图框、标题栏、零件序号和明细表各项进行操作。 CAXA 电子图板系统按照国标的规定，在系统内部设置了 5 种标准图幅分别是 A0 、 A1 、 A2 、 A3 、 A4 以及相应的图框、标题栏和明细栏。系统还允许自定义图幅和图框。. 4.1 图纸幅面. 4.2 图框设置. 4.3 标题栏设置. 4.1 图纸幅面.

adonica
Download Presentation

第 4 章 图 纸 幅 面

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

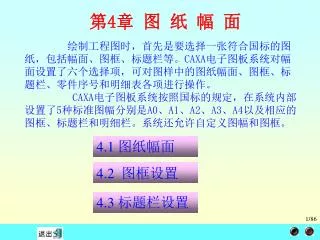

  1. 第4章 图 纸 幅 面 绘制工程图时，首先是要选择一张符合国标的图纸，包括幅面、图框、标题栏等。CAXA电子图板系统对幅面设置了六个选择项，可对图样中的图纸幅面、图框、标题栏、零件序号和明细表各项进行操作。 CAXA电子图板系统按照国标的规定，在系统内部设置了5种标准图幅分别是A0、A1、A2、A3、A4以及相应的图框、标题栏和明细栏。系统还允许自定义图幅和图框。 4.1 图纸幅面 4.2 图框设置 4.3 标题栏设置

  2. 4.1图纸幅面 一张符合国标的工程图纸，不仅需要有图形元素，而且需要有图框、标题栏、零件编号和明细表等元素。 1. 命令下拉菜单“幅面”→“图纸幅面”。 2. 功能 选择标准图幅或自定义图幅，变更绘图比例及选择图纸放置方向。 3. 操作选取“图纸幅面”后，系统弹出如图4-1所示对话框。 图4-1图纸幅面对话框

  3. 1.1.2计算机绘图系统的功能 根据计算机绘图系统的组成，一个计算机绘图系统应该具有下述几项功能： 1. 计算功能：包括设计、分析、计算的程序库和有关图形数据及几何分析的程序库。 2. 存储功能：在计算机的内存和外存中，能够存放图形数据，尤其要存放图形数据之间的相互联系。 3. 对话功能：通过图形显示器直接进行人－机通讯对话。 4. 输入功能：向计算机输入各种命令及图形数据。 5. 输出功能：输出计算结果及所需要的图形。 以上是一个计算机图形系统所具备的最基本功能。

  4. （1）图纸幅面的选择：用鼠标点取“图纸幅面”右边的下拉列表框 ，列表框中有A0～A4标准幅面和用户自定义选项可供选择。 （2）加长系数的选择：用鼠标点取“加长系数”右边的下拉列表框，列表框中的值为国家规定的系列值。 （3）绘图比例的选择：系统绘图比例的缺省值为1:1。根据绘图需要，可用鼠标点取“绘图比例”右边的下拉列表框，列表框中的值为国家规定的系列值。如果选择了放大或缩小的绘图比例，绘图时，可按照机件的实际尺寸输入数据，系统按比例放大或缩小绘图，标注尺寸时，系统自动计算出机件的实际尺寸进行标注。 （4）图纸方向的选择：图纸方向有“横放”和“竖放”两项选择，被选中者呈黑点显示状态。 （5）按下“确定”按钮，图纸幅面设置结束。

  5. 4.2 图框设置 CAXA电子图板的图框尺寸可随图纸幅面大小的变化而作相应的比例调整，比例变化的原点为标题栏的插入点。 当选取“下拉菜单”→幅面→“图框设置”菜单时，其右侧弹出三个选项分别为：调入图框、定义图框和存储图框。 4.2.1调入图框 1. 命令下拉菜单“图幅→图框设置→调入图框”。 2. 功能 调入图框文件并显示图框。 3. 操作拾取“调入图框”命令后，系统弹出 “读入图框文件”对话框，如图4-2所示。选中需要的图框文件，单击“确定”按钮，操作结束。

  6. 4.2.2 定义图框 1. 命令下拉菜单“图幅→图框设置→定义图框”。 2. 功能 将绘制的图形定义成图框。 3. 操作 （1）根据需要自己画一个图框，如A4。 （2）拾取“定义图框”命令后，系统提示：“拾取添加”，拾取欲组成图框的图形后，单击鼠标右键，弹出立即菜单 。在立即菜单中可选择“不带图样代号框”和“带图样代号框”，确定“基准点”（图框的基准点用于在插入标题栏和明细表时定位，所以一般图框的基准点定位右下角点）。确认基准点以后，弹出“存储图框文件”对话框，如图4-3所示。

  7. 4.2.3 存储图框 1. 命令下拉菜单“图幅→图框设置→存储图框”。 2. 功能 将定义的图框存储到文件中以供以后使用。 3. 操作 拾取“存储图框”命令后，在弹出对话框后输入文件名即可，若此时图中没有定义的图框则不弹出对话框。 注意：图框文件将自动加上扩展名.FRM，最好不要输入路径名。

  8. 4.3 标题栏设置 CAXA电子图板设置了多种标题栏供绘图时调用。同时也可以将图形定义为标题栏，并以文件的方式存储。 当用鼠标点取下拉菜单→幅面→标题栏菜单时，其右侧弹出四个选项分别为：调入标题栏、定义标题栏、存储标题栏、填写标题栏，如图4-4所示。

  9. 4.3.1 调入标题栏 调入一个标题栏文件，如果屏幕上已有一个标题栏，则新的标题栏代替原有的标题栏，标题栏调入时的定位点为其右下角。 1. 命令下拉菜单：“图幅→标题栏→调入标题栏”。 2. 功能调入一个标题栏文件。 3. 操作 拾取“调入标题栏”选项后，系统弹出读入标题栏文件对话框，如图4-5所示。 在此对话框中系统列出了多种标题栏供用户调用，选取所需标题栏插入到当前图纸中。

  10. 4.3.2 定义标题栏 将已经绘制好的图形定义为标题栏（包括文字）。也就是说，系统允许将任何图形定义成标题栏文件以备调用。 1. 命令下拉菜单：“图幅→标题栏→定义标题栏”。 2. 功能将绘制的图形定义成标题栏。 3. 操作 （1）按设计需要自己定制一个标题栏的图形，如图4-6所示。 （2）单击“定义标题栏”菜单，系统提示：“请拾取组成标题栏的图形元素”，此时拾取已画的标题栏。在拾取完以后，单击鼠标右键结束拾取。系统将提示：“请拾取标题栏表格的内环点”，用鼠标左键在标题栏表格中的环内单击，系统将高亮显示拾取到的环（如图4-7所示），并弹出“表格单元属性”对话框，如图4-8所示。

  11. 4.3.3 存储标题栏 定义完的标题栏可以直接使用，也可以通过存储标题栏功能，将其存为标题文件，以备以后使用。 1. 命令下拉菜单：“图幅→标题栏→存储标题栏”。 2. 功能将定义的标题栏存储到文件中以供以后使用。 3. 操作拾取“存储标题栏”选项后，系统弹出如图4-9所示对话框。

  12. 4.3.4 填写标题栏 1. 命令下拉菜单：“图幅→标题栏→填写标题栏”。 2. 功能填写系统提供的标题栏，如果此时的标题栏不是系统所提供的或没有标题栏，则无法用此功能。 3. 操作拾取“填写标题栏”选项后，系统弹出如图4-10所示的“填写标题栏”对话框。在对话框中填写图形文件的标题的所有内容，单击“确定”按钮即可完成标题栏的填写内容。
