  1. Laboratorium systemów operacyjnych Windows - TCP/IP

  2. IP adres 32-bitowa liczba (IPv4) Unikalna w ramach danej sieci Jednoznacznie identyfikująca urządzenie (komputer, drukarkę, serwer, .... , pralkę, lodówkę, toster, itp.) Zapisywana w postaci 4 oktetów odseparowanych kropkami – np.: 10.10.10.10= 00001010000010100000101000001010 = 0xA0A0A0A

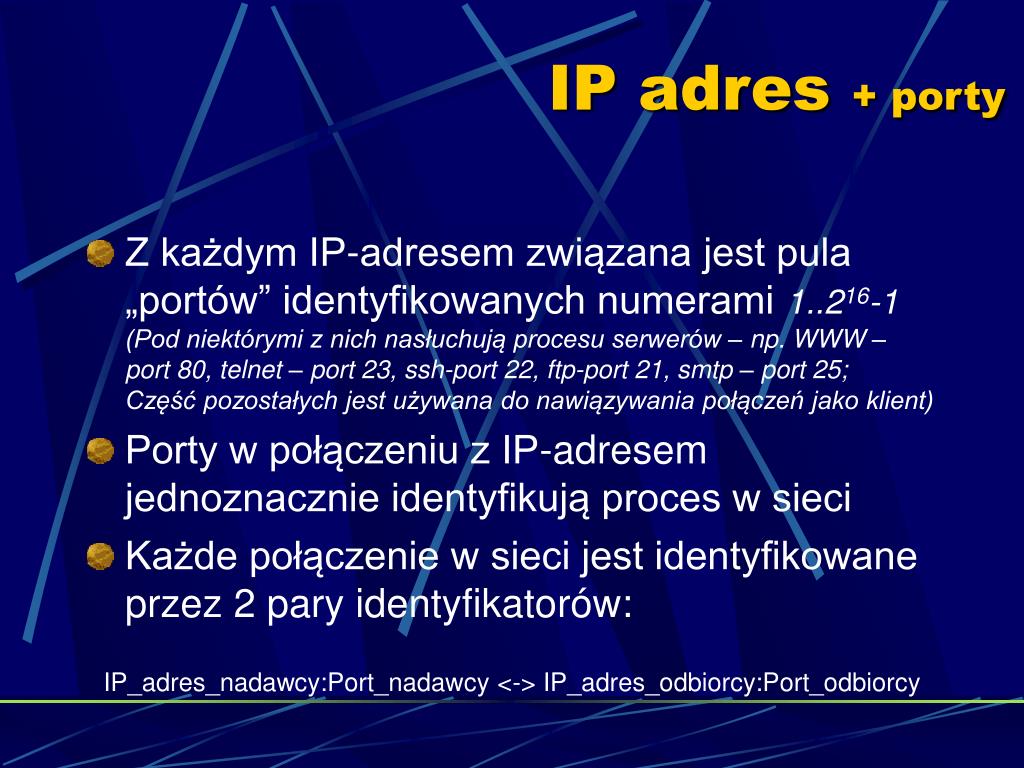

  3. IP adres + porty Z każdym IP-adresem związana jest pula „portów” identyfikowanych numerami 1..216-1 (Pod niektórymi z nich nasłuchują procesu serwerów – np. WWW – port 80, telnet – port 23, ssh-port 22, ftp-port 21, smtp – port 25; Część pozostałych jest używana do nawiązywania połączeń jako klient) Porty w połączeniu z IP-adresem jednoznacznie identyfikują proces w sieci Każde połączenie w sieci jest identyfikowane przez 2 pary identyfikatorów: IP_adres_nadawcy:Port_nadawcy <-> IP_adres_odbiorcy:Port_odbiorcy

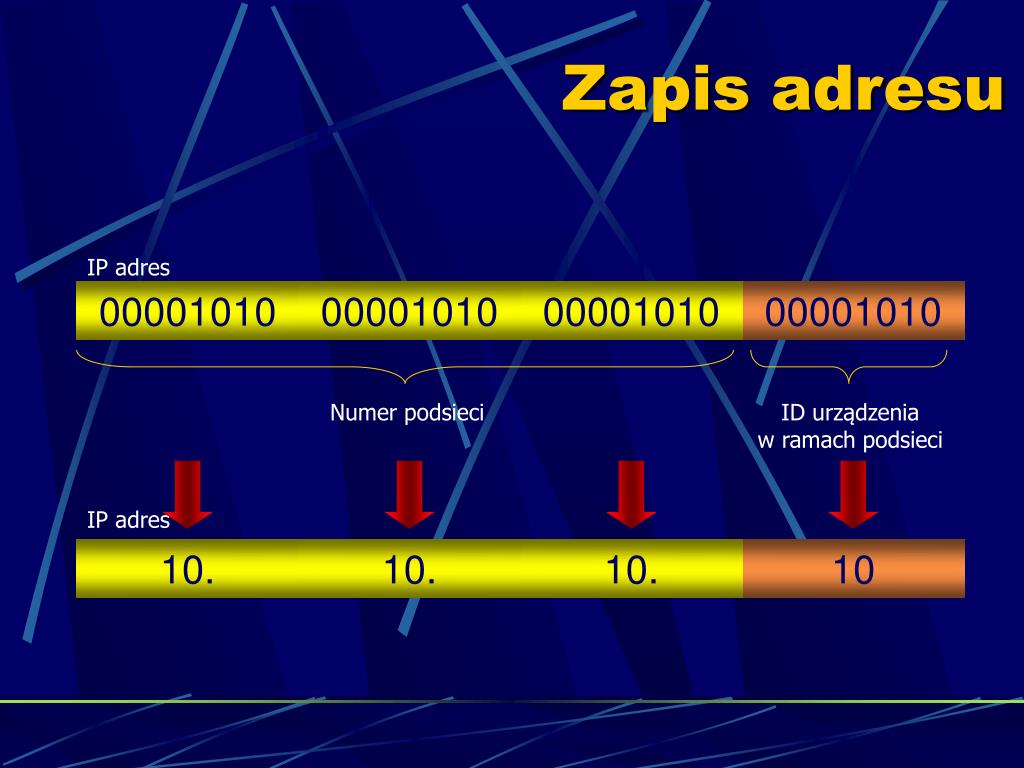

  4. Zapis adresu IP adres 00001010 00001010 00001010 00001010 Numer podsieci ID urządzeniaw ramach podsieci IP adres 10. 10. 10. 10

  5. Maska sieci 32-bitowa liczba WSPÓLNA w ramach danej podsieci „Rozstrzyga” o przynależności urządzenia odbiorcy do sieci lokalnej Możliwe dwie notacje 255.255.255.0 lub /24 (liczba bitów ustawionych na „1”) = 11111111111111111111111100000000= 0xFFFFFF00

  6. Tworzenie maski sieci IP adres 00001010 00001010 00001010 00001010 Numer podsieci ID urządzeniaw ramach podsieci Maska 11111111 11111111 11111111 00000000 Maska 255. 255. 255. 0

  7. Określanie numeru podsieci IP adres 00001010 00001010 00001010 00001010 Maska 11111111 11111111 11111111 00000000 Numer podsieci 10. 10. 10. 0 AND

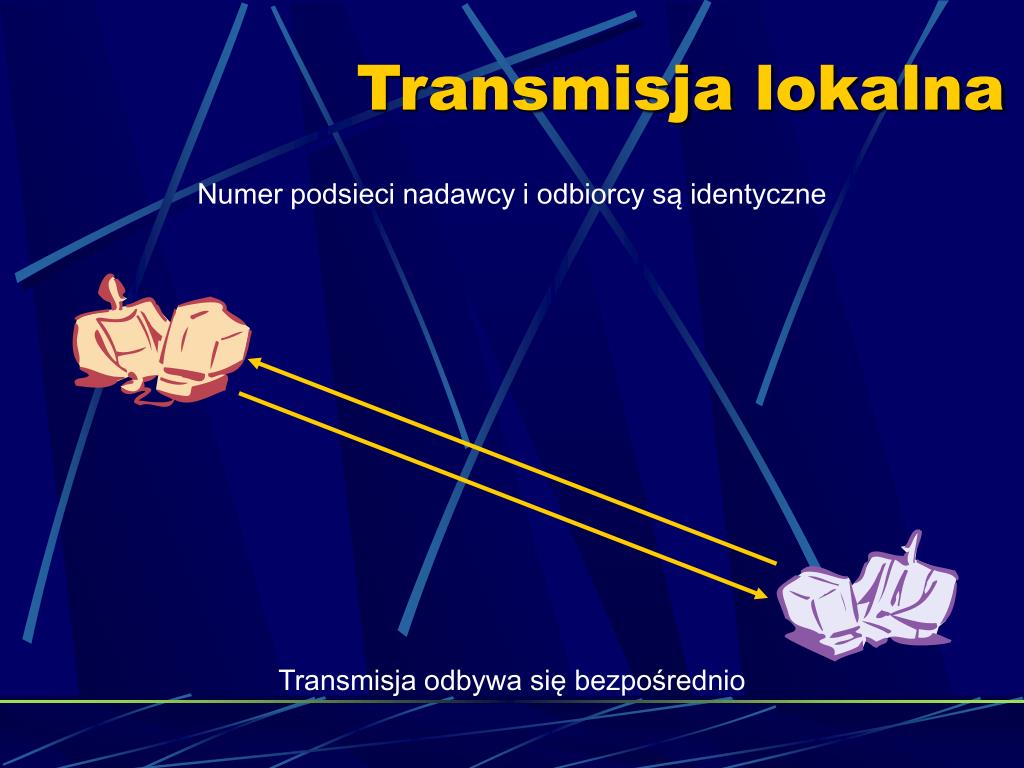

  8. Transmisja lokalna Numer podsieci nadawcy i odbiorcy są identyczne Transmisja odbywa się bezpośrednio

  9. Transmisja zdalna Numer podsieci nadawcy i odbiorcy są różne Gateway/Router Transmisja odbywa się pośrednio Konieczny jest GATEWAY/ROUTER

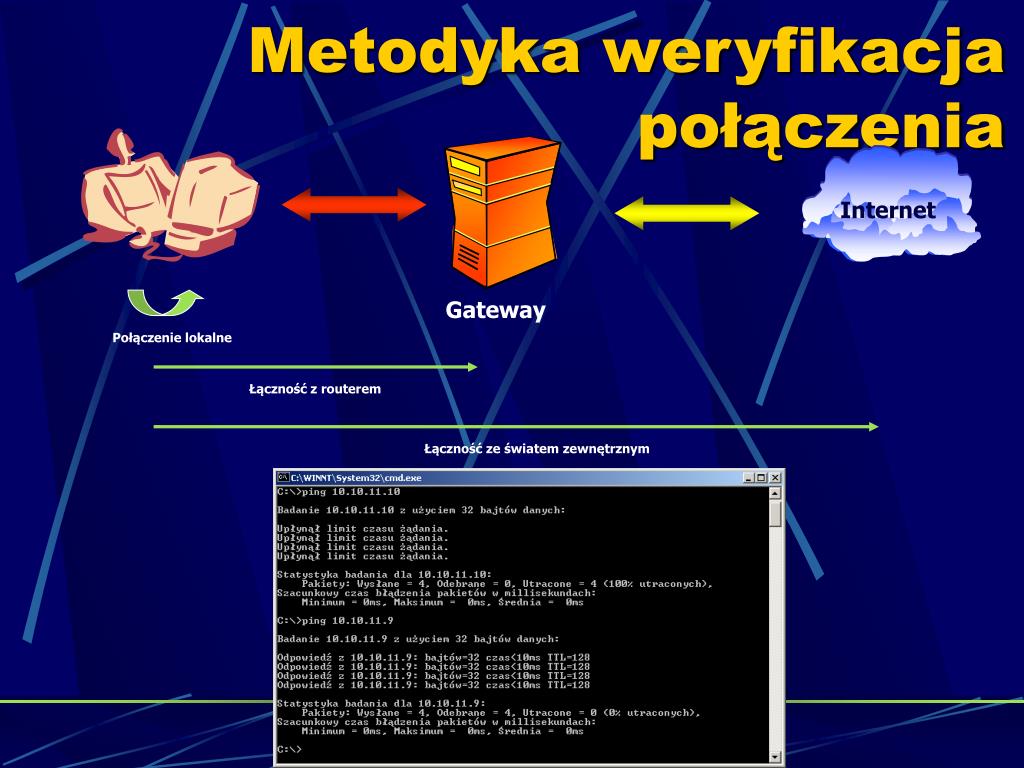

  10. Metodyka weryfikacja połączenia Internet Gateway Połączenie lokalne Łączność z routerem Łączność ze światem zewnętrznym

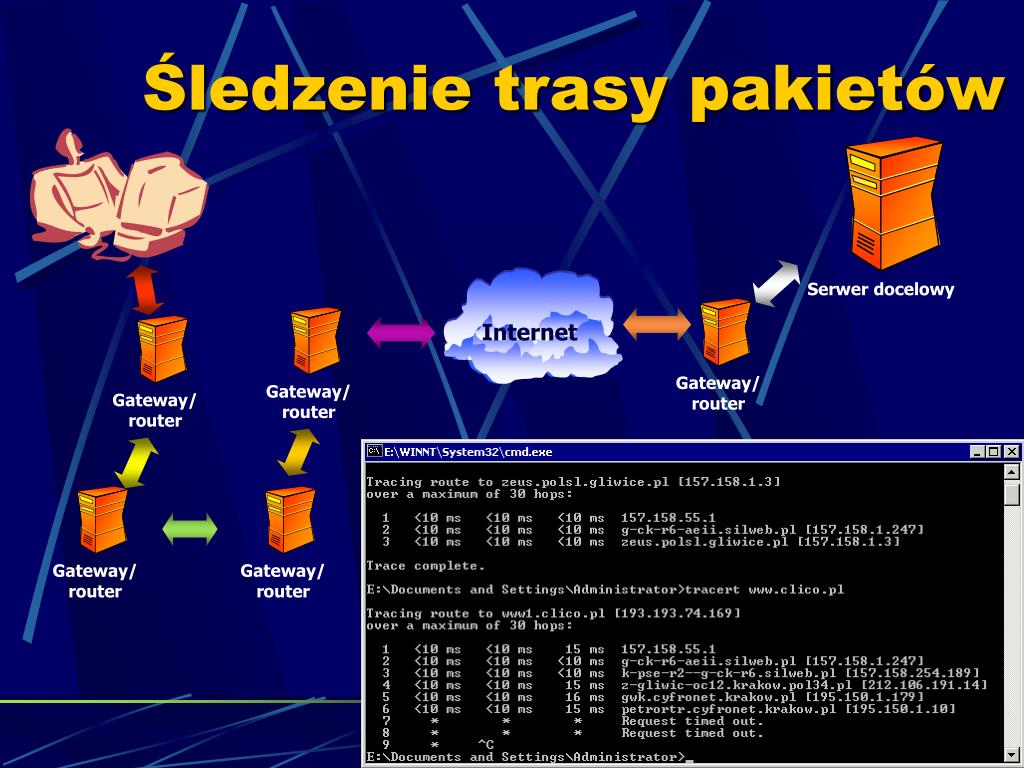

  11. Śledzenie trasy pakietów Serwer docelowy Internet Gateway/router Gateway/router Gateway/router Gateway/router Gateway/router

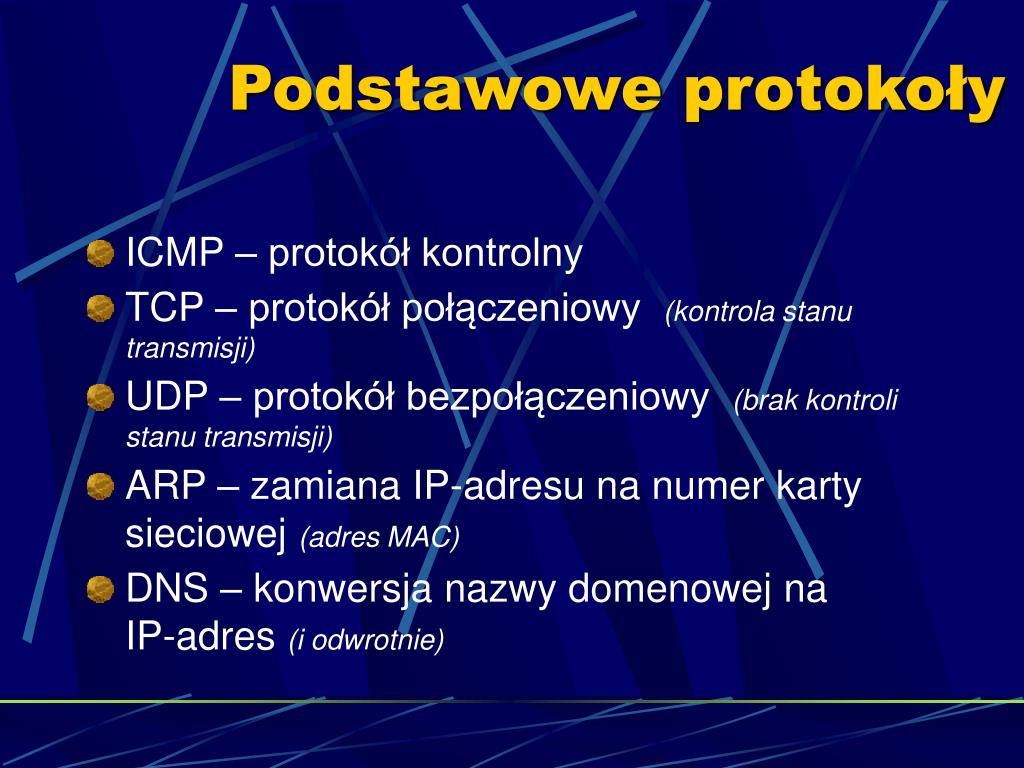

  12. Podstawowe protokoły ICMP – protokół kontrolny TCP – protokół połączeniowy (kontrola stanu transmisji) UDP – protokół bezpołączeniowy (brak kontroli stanu transmisji) ARP – zamiana IP-adresu na numer karty sieciowej (adres MAC) DNS – konwersja nazwy domenowej na IP-adres (i odwrotnie)

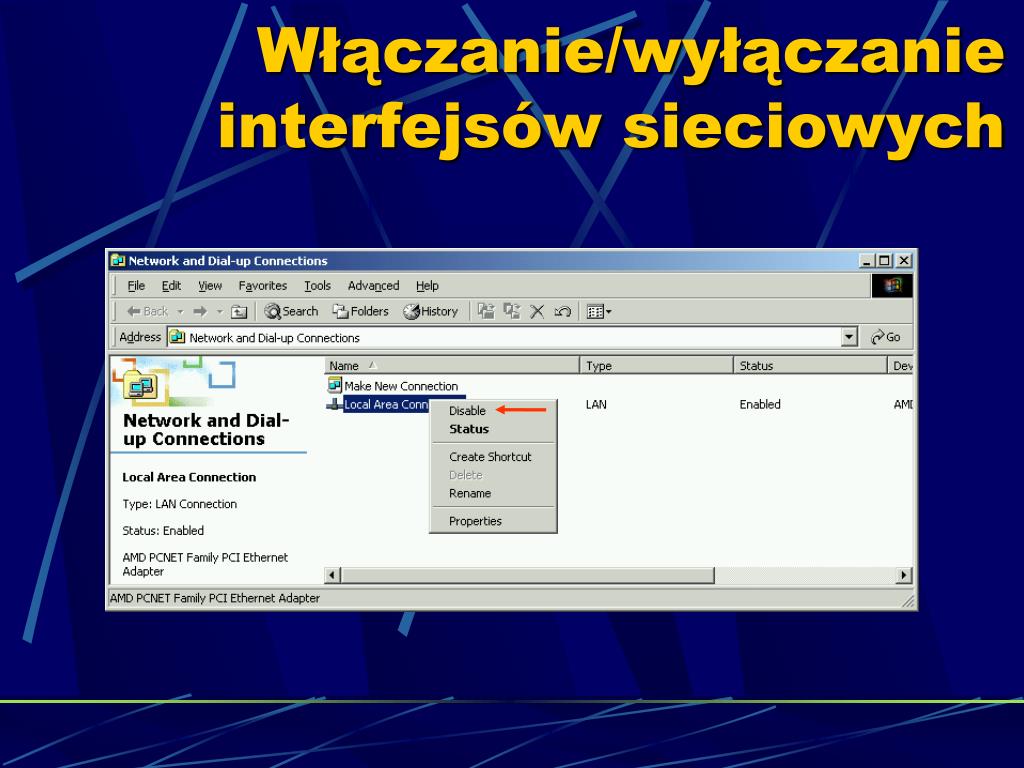

  13. Włączanie/wyłączanie interfejsów sieciowych

  14. Konfiguracja Konfiguracja urządzeń może odbyć się w sposób statyczny (ręcznie) w sposób dynamiczny (DHCP)

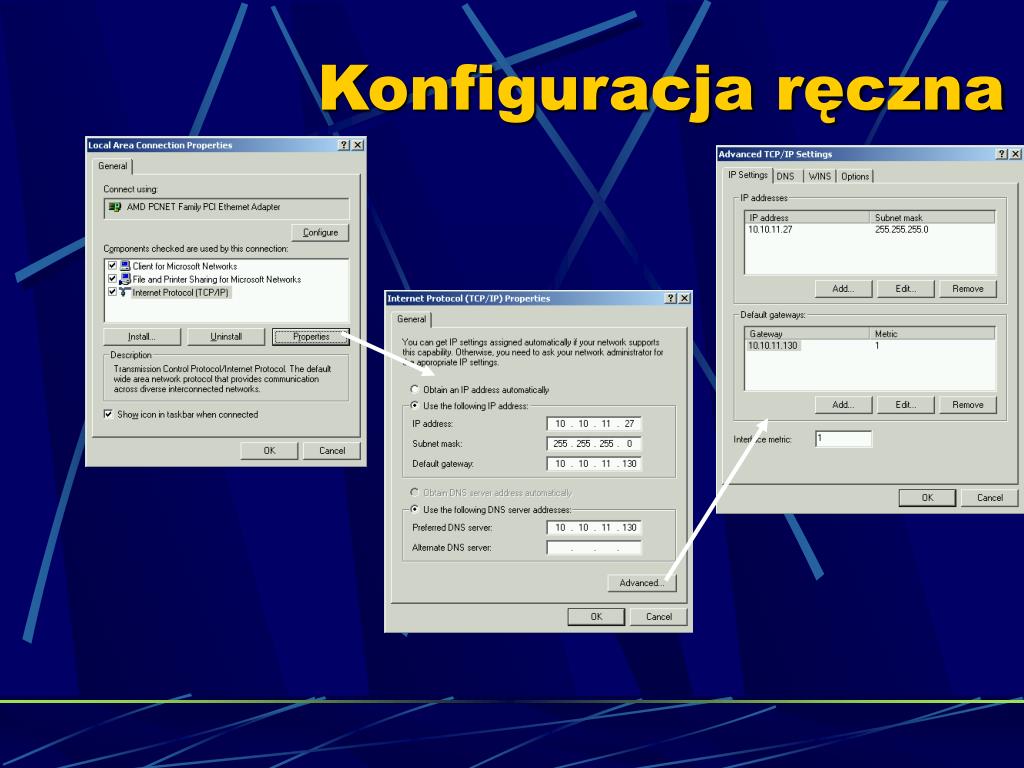

  15. Konfiguracja ręczna

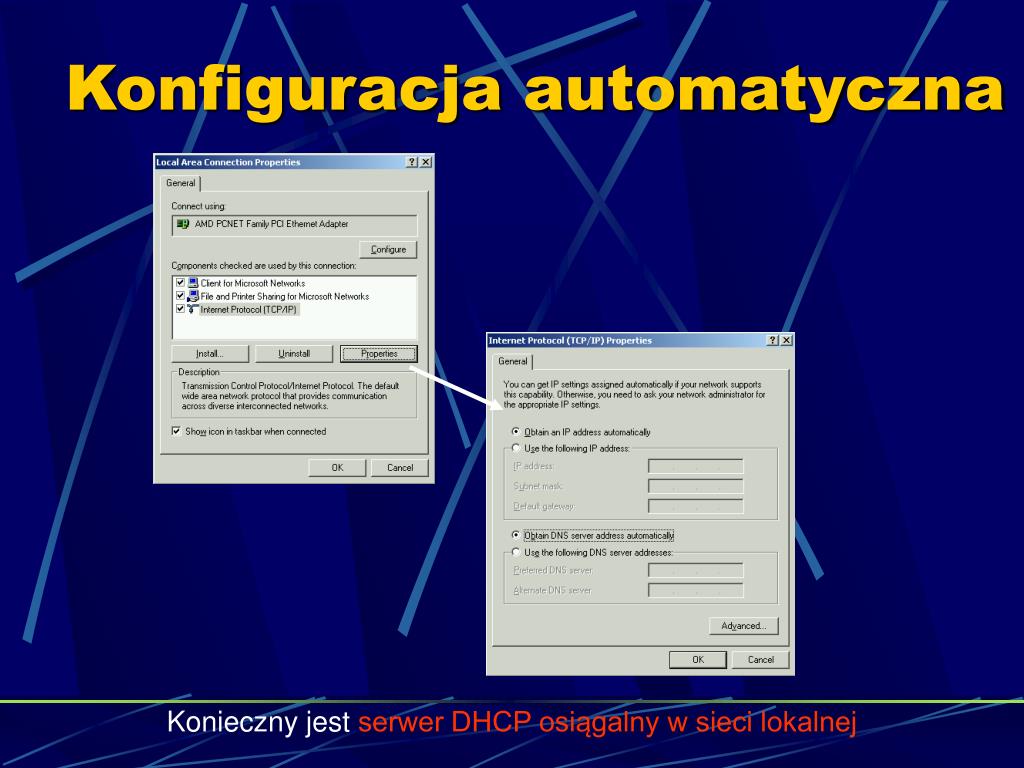

  16. Konfiguracja automatyczna Konieczny jest serwer DHCP osiągalny w sieci lokalnej

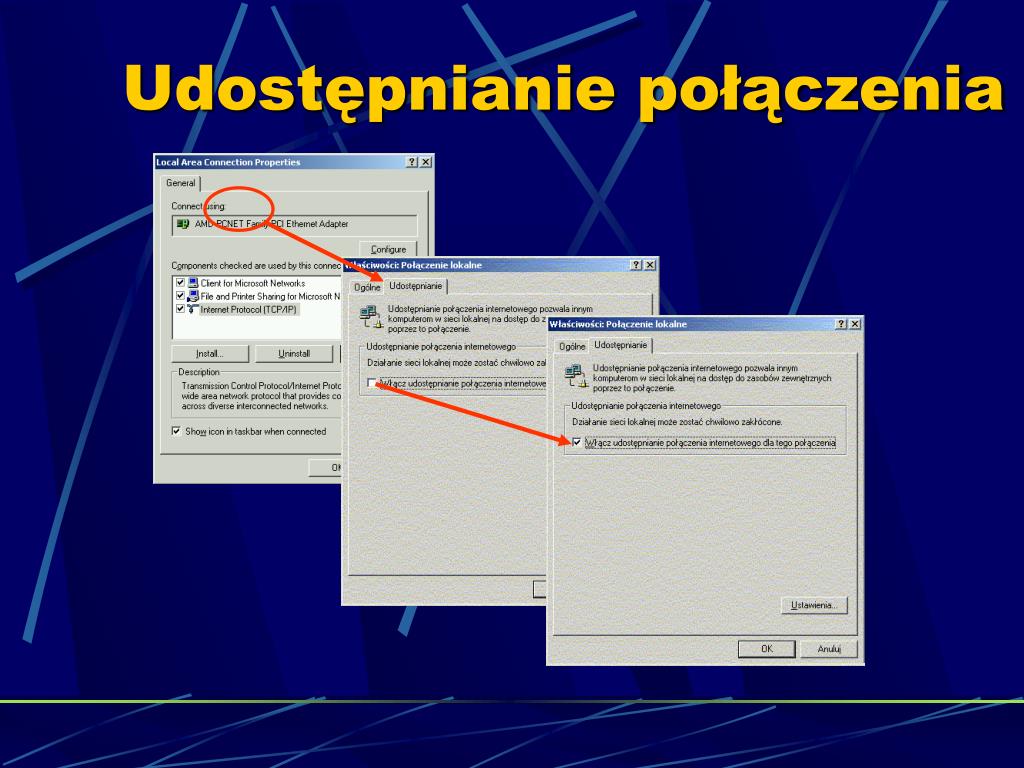

  17. Udostępnianie połączenia

  18. Sygnalizacja stanu

  19. Weryfikacja konfiguracji

  20. Zamiast IP-adresów Nazwy proste – np. „serwer”, „Jasiu”, „cerber” Używanie nazw domenowych – w pewien sposób grupujących urządzenia logicznie – np. „www.sun.com”, „www.nask.pl”, „ftp.cyf-kr.edu.pl”

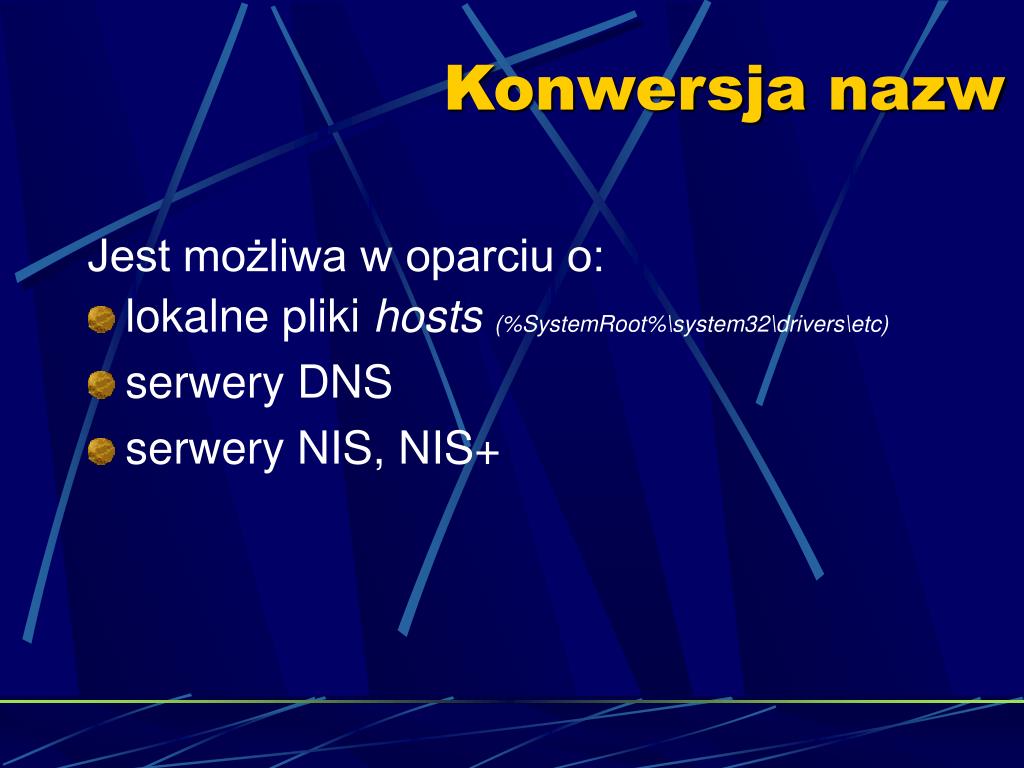

  21. Konwersja nazw Jest możliwa w oparciu o: lokalne pliki hosts (%SystemRoot%\system32\drivers\etc) serwery DNS serwery NIS, NIS+

  22. Pytania ?
