Ing. Pavel Taraba

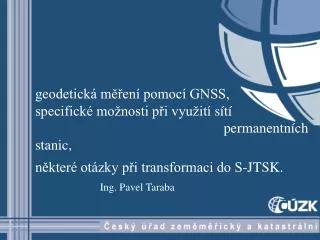

1. geodetická měření pomocí GNSS,specifické možnosti při využití sítí permanentních stanic,některé otázky při transformaci do S-JTSK. Ing. Pavel Taraba

2. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ Realizace ETRS-89 v ČR kampaň EUREF-CS/H-91 3 body v ČR ( 6 bodů v ČSFR)

3. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ Realizace ETRS-89 v ČR kampaň CS-NULRAD-92 10 bodů v ČR ( 18 bodů v ČSFR)

4. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ Realizace ETRS-89 v ČR kampaň CS-DOPNUL –měřické práce v 9 kampaních v r. 1993 a 1994 176 bodů na celé území ČR

5. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ • Metody využití GNSS pro měření s přesností v m – dm • autonomní (kódové) měření • DGPS – kódové měření s korekcemi – ze systému Egnos, WAAS • – z perm. stanice formát 2.1 • Metody využití GNSS pro měření s přesností v cm - mm • statická metoda • rychlá statická metoda (fast static, rapid static) • kinematická metoda Stop and Go se statickou inicializací • kinematická metoda Stop and Go s inicializací za pohybu (On the Fly) • RTK - měření v reálném čase • permanentní stanice a uskupení jednotlivých permanentních stanic • síť permanentních stanic s produktem „síťové řešení“

6. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ • PŘÍNOS SÍTÍ PERMANENTNÍCH STANIC • pro dosažení výsledku měřických prací postačí pouze jedna aparatura. • při provádění měřických prací odpadá nutnost zřízení vlastní stanice a organizační problémy spojené s jejím provozem, přesuny a zabezpečením dozoru. • při využití produktů a služeb tzv. síťového řešení není měřič omezen svojí polohou v rámci území, které síť pokrývá, a přesnost výsledků není závislá na vzdálenosti od nejbližší stanice. • ÚSKALÍ • žádná síť permanentních stanic nedokáže zcela eliminovat obecně platné negativní vlivy na měření gps, které vyplývají z konfigurace systému a obecně platných jevů fyzikální povahy působících na elektromagnetické vlnění. • - žádná síť permanentních stanic nedokáže řešit problémy způsobené kvalitou příjmových podmínek na určovaném bodě.

7. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ KONTROLOVAT VÝSLEKY a) vhodným měřickým postupem b) jinou měřickou metodou c) opakovaným měřením PŘEDCHÁZET všem možným překážkám a vlivům, které by mohly měření a) poškodit b) zatížit systematickou chybou ad a) zákryty a překážky způsobující roztříštění nebo úplnou ztrátu signálu ad b) zákryty a překážky způsobující odraz a vícecestné šíření signálu negativní vliv počasí - kumulace el. potenciálu v atmosféře před bouřkou - hustá sněhová oblaka, sněžení při RTK nebo v postprocessingu při polární metodě určení polohy bodu je nejvhodnější, a pokud nepoužijeme terestrických metod, také jedinou kontrolou opakované měření za jiných obs. podmíneka jiné výšce antény nad bodem.

8. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ • Permanentní stanice a jejich uskupení • Polom perm. stanice ve správě VGHÚ (dříve VTOPÚ v Dobrušce) • GEONAS uskupení perm. stanic ve správě ÚSMH AVČR • VESOG uskupení perm. stanic ve správě VÚGTK • TopNet uskupení perm. stanic ve správě firmy GEODIS Brno s.r.o. • úskalí • množství stanic, konfigurace a jejich umístění je dáno možnostmi správce a jeho pracovními zájmy • jednotlivé stanice mohou i v rámci jednoho uskupení poskytovat data s různě nastavenými parametry měření • různý komfort při poskytování dat • různým způsobem určeny souřadnice stanic

9. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ Sítě permanentních stanic ByS@T CZEPOS realizace: 2001 2005 (CPRG 2006) přenos korekcí: přímo - GSM NTRIP – GPRS služby RTK: VRS DGPS, RTK, PRS, FKP produkty: staniční data staniční data, VRS souřadnice: ETRS-89, navázány na 4-5nejbližších bodů sítě DOPNUL testování: Viageos + VÚGTK ZÚ + 7 KÚ přesnost síť.řeš.: mxy 0.019 m mxy 0.013 m mp 0.026 m mp 0.018 m mH 0.051 m mH 0.043 m

10. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ • Síťové řešení • výhody: • přesnost výsledků nezávisí na vzdálenosti měřiče od permanentní stanice • přesnost výsledků není závislá na poloze měřiče vůči konkrétní stanici sítě • v případě sítí ByS@T i CZEPOSumožňuje dosáhnout výsledků v I.tř.přesnosti pro metody měření v reálném čase při standardním měřickém postupu a využití běžné měřické techniky. • úskalí: • pokud je síťové řešení vytvořeno „nekorektně“, je obtížné pro měřiče i správce sítě tuto „nekrektnost“ detekovat • obrana: • přesvědčit se, že nejbližší stanice poskytuje data RTK • v době měření provést kontrolní měření nad bodem o známých, nezávisle určených, souřadnicích

11. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ • Transformace mezi WGS-84 (ETRS-89) a S-JTSK • pomocí obecné sedmiprvkové transformace • používat alespoň 4 identické body • Transformace mezi WGS-84 a ETRS-89 • pomocí pouhého posunu • při post processingu prostým nahrazením souřadnic na připojovacím bodě • při RTK připojením na stanici o souřadnicích v ETRS-89 • používat alespoň 2 připojovací body • při RTK kontrolně zaměřit alespoň jeden další připojovací bod

12. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ

13. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ

14. ČESKÝ ÚŘAD ZEMĚMĚŘICKÝ A KATASTRÁLNÍ Technické požadavky na zaměření a výpočty bodů určovaných technologiemi GNSSbod č.:9 přílohy vyhl.31/1995 Sb. současné znění je k dispozici ve formátech .doc a .pdf na stránkách Úřadu: http://www.cuzk.cz Vaše podněty směrujte na e-mail: pavel.taraba@cuzk.cz děkuji za pozornost
