Presentation Transcript

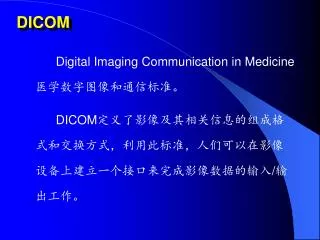

slide1

DICOM

Digital Imaging Communication in Medicine医学数字图像和通信标准。

DICOM定义了影像及其相关信息的组成格式和交换方式,利用此标准,人们可以在影像设备上建立一个接口来完成影像数据的输入/输出工作。

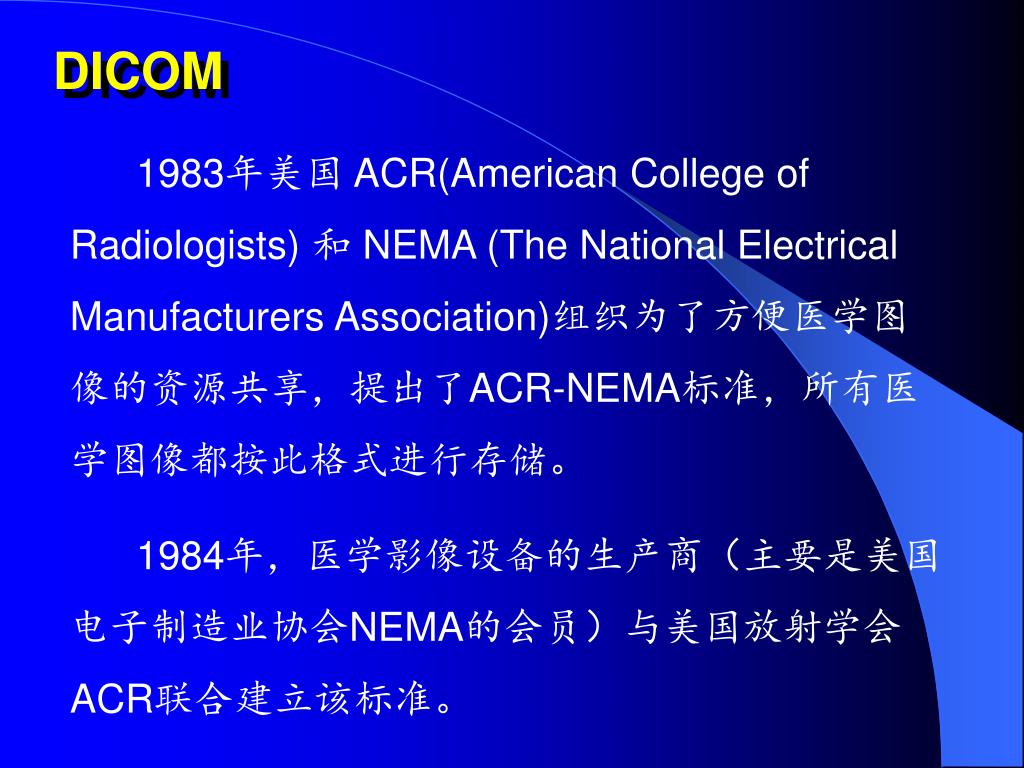

slide2

DICOM

1983年美国 ACR(American College of Radiologists) 和 NEMA (The National Electrical Manufacturers Association)组织为了方便医学图像的资源共享,提出了ACR-NEMA标准,所有医学图像都按此格式进行存储。

1984年,医学影像设备的生产商(主要是美国电子制造业协会NEMA的会员)与美国放射学会ACR联合建立该标准。

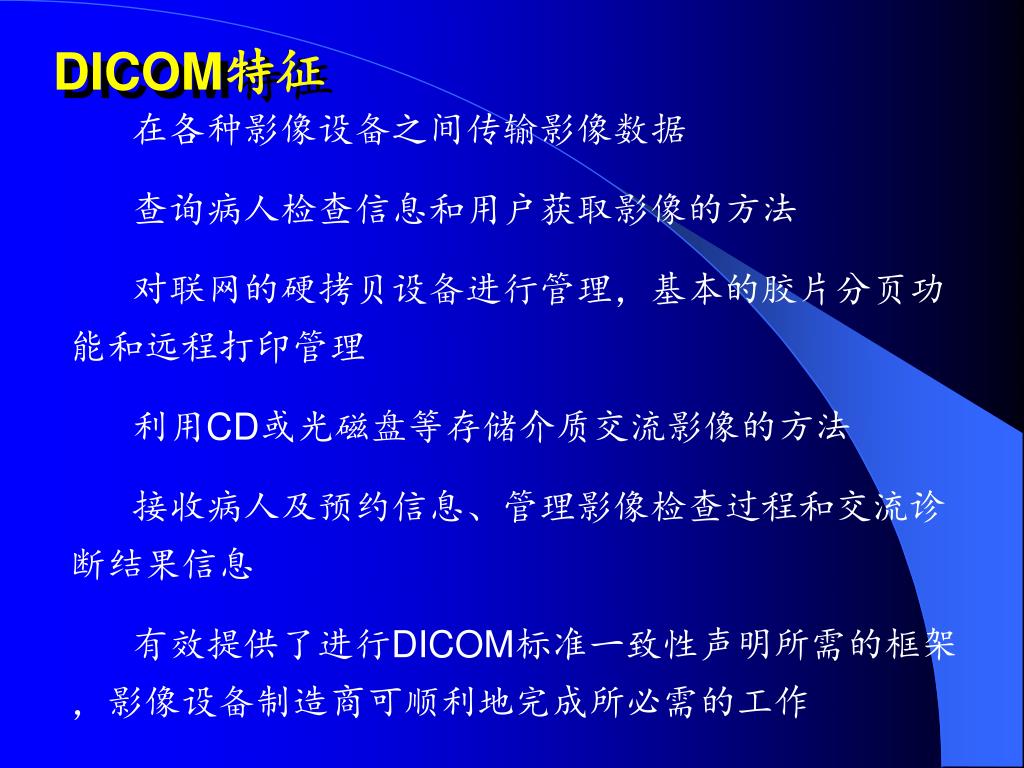

slide3

DICOM特征

在各种影像设备之间传输影像数据

查询病人检查信息和用户获取影像的方法

对联网的硬拷贝设备进行管理,基本的胶片分页功能和远程打印管理

利用CD或光磁盘等存储介质交流影像的方法

接收病人及预约信息、管理影像检查过程和交流诊断结果信息

有效提供了进行DICOM标准一致性声明所需的框架,影像设备制造商可顺利地完成所必需的工作

slide4

DICOM基本内容

DICOM标准共有九个分册组成。

第一分册:用于适应影像设备的发展,描述一系列相对独立而又互相联系的模块。

第二分册:开发商自定义文档规范

其他分册:分别定义了放射科信息管理系统等医院信息系统所需的有关数据和信息对象的具体内容。

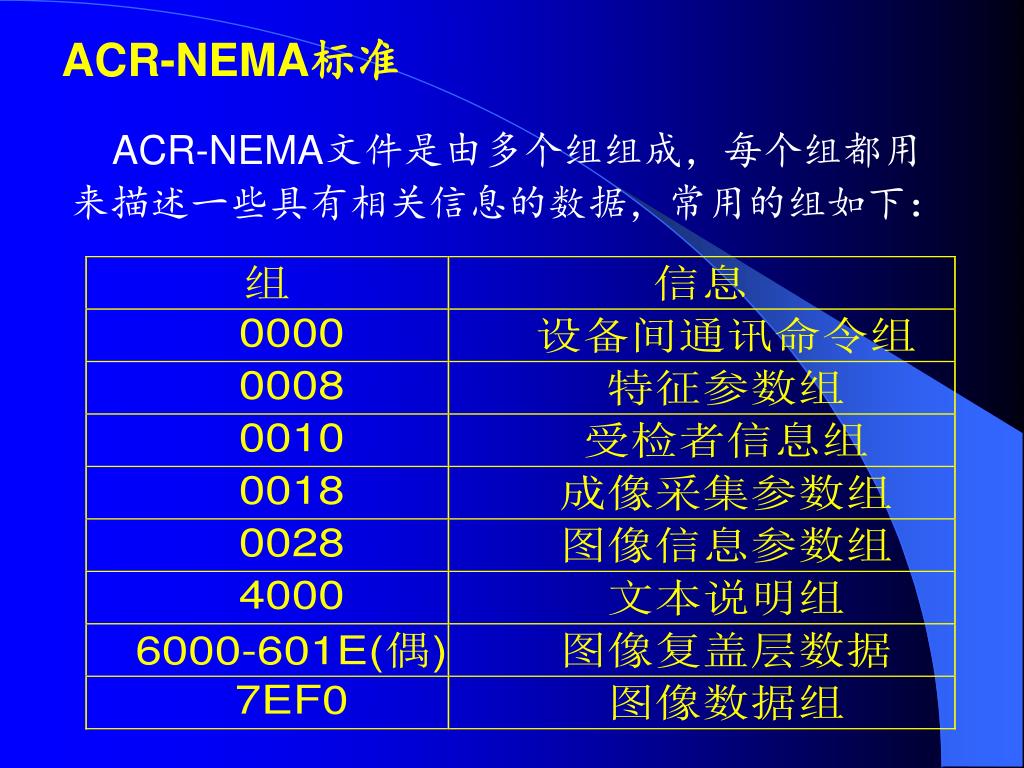

slide5

ACR-NEMA标准

ACR-NEMA文件是由多个组组成,每个组都用来描述一些具有相关信息的数据,常用的组如下:

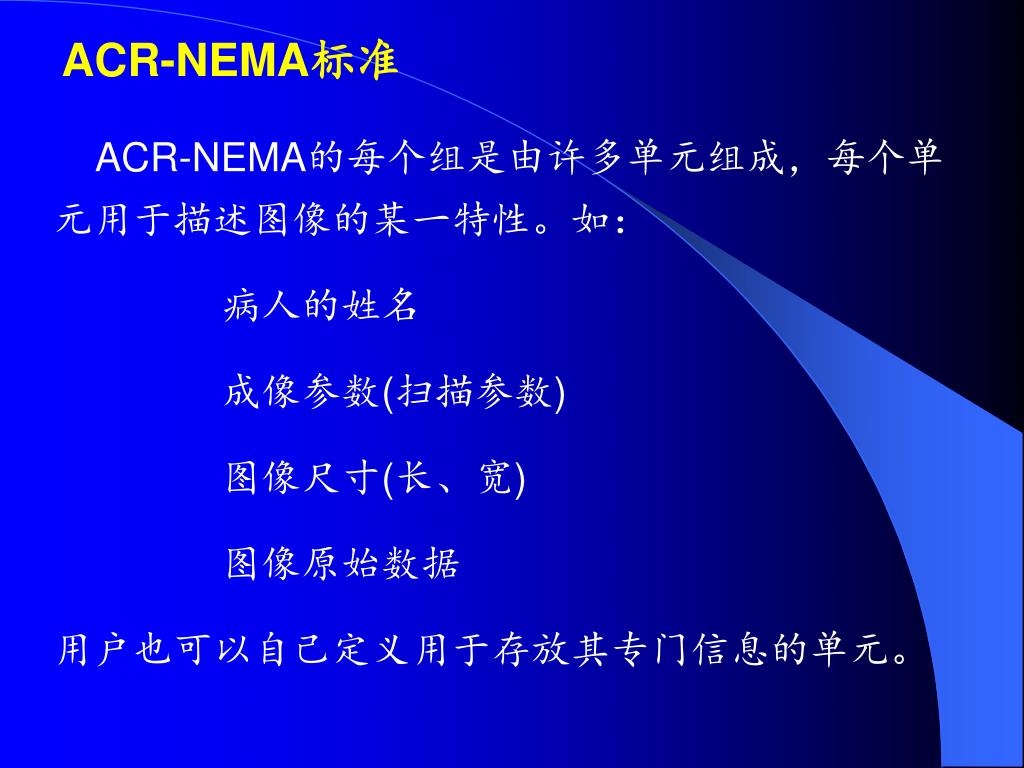

slide6

ACR-NEMA标准

ACR-NEMA的每个组是由许多单元组成,每个单元用于描述图像的某一特性。如:

病人的姓名

成像参数(扫描参数)

图像尺寸(长、宽)

图像原始数据

用户也可以自己定义用于存放其专门信息的单元。

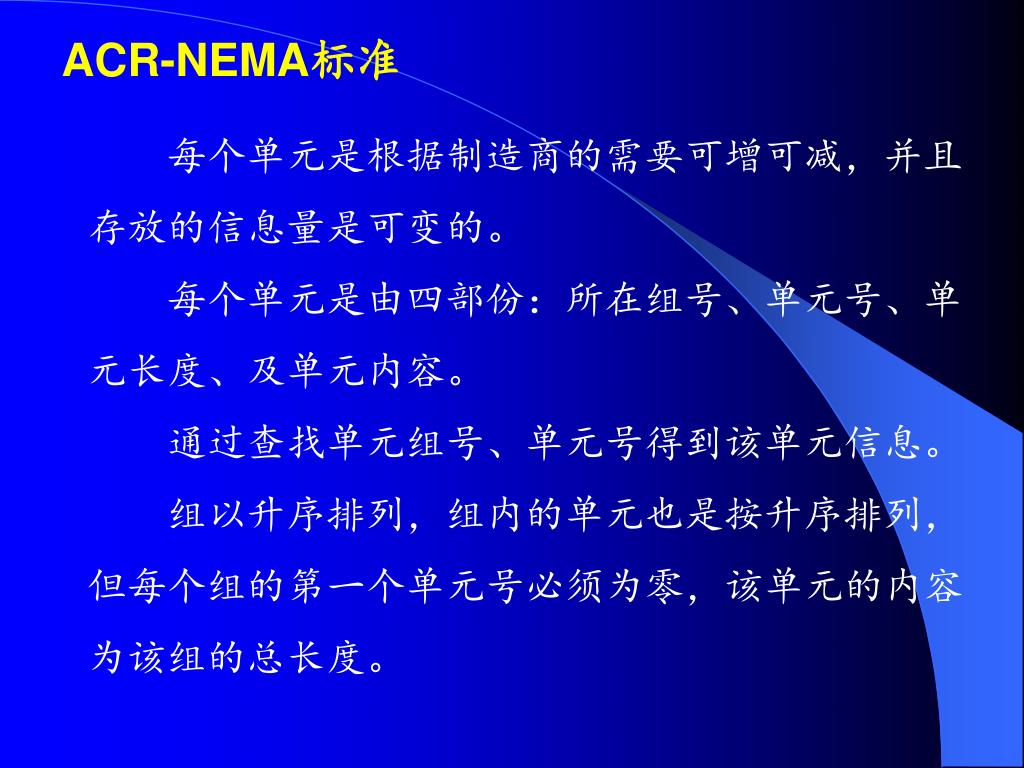

slide8

ACR-NEMA标准

每个单元是根据制造商的需要可增可减,并且存放的信息量是可变的。

每个单元是由四部份:所在组号、单元号、单元长度、及单元内容。

通过查找单元组号、单元号得到该单元信息。

组以升序排列,组内的单元也是按升序排列,但每个组的第一个单元号必须为零,该单元的内容为该组的总长度。

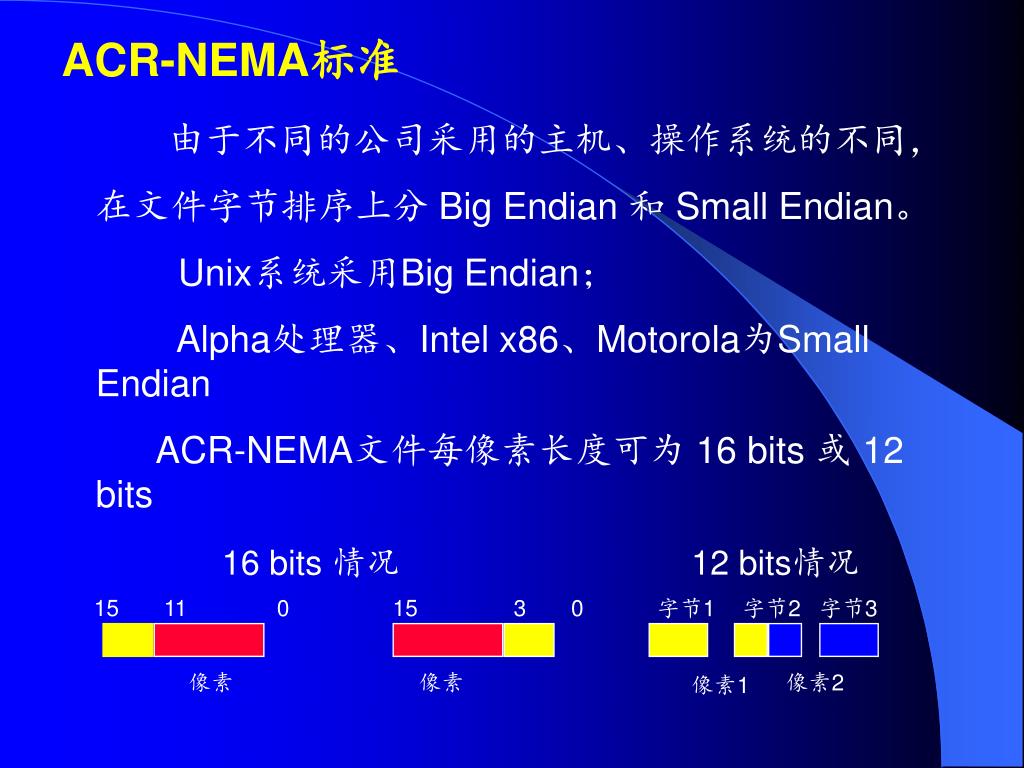

slide9

ACR-NEMA标准

由于不同的公司采用的主机、操作系统的不同,

在文件字节排序上分 Big Endian 和 Small Endian。

Unix系统采用Big Endian;

Alpha处理器、Intel x86、Motorola为Small Endian

ACR-NEMA文件每像素长度可为 16 bits 或 12 bits

16 bits 情况

12 bits情况

15 11 0

15 3 0

字节1

字节2

字节3

像素

像素

像素2

像素1
