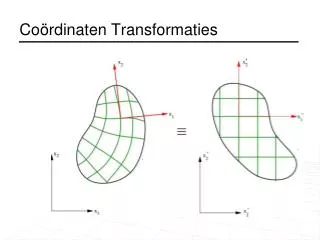

  1. ‘ Coördinaten Transformaties

  2. Matrices • Een matrix is een rechthoekige set getallen • We stellen de matrix voor met een hoofdletter A in dit geval • Het element op de i-de rij en j-de kolom geven we aan met aij. Merk op dat de index in dit geval begint bij 1 (dat is gebruikelijk voor de indices i, j en k. Voor a en b gaat de index over 0, 1, 2 en 3.

  3. Matrices – Optellen • Gegeven twee matrices A en B als we B optellen bij A (dat is de vorm A+B) dan als A is (nm), moet B ook (nm), anders is A+B is niet gedefinieerd • De optelling produceert het resultaat , C = A+B, met elementen:

  4. Matrices – Vermenigvuldigen • Gegeven twee matrices A en B als we B vermenigvuldigen met A (dat is de vorm AB) dan als A (nm) is, moet B (mp) zijn, d.w.z. het aantal kolommen van A moet gelijk zijn aan het aantal rijen van B. Anders is AB niet gedefinieerd. • De vermenigvuldiging produceert het resultaat C = AB, met elementen: • (In feite vermenigvuldigen we de eerste rij van A met de eerste kolom van B en stoppen het resultaat in element c11 van C. Enzovoort...).

  5. Matrices – Vermenigvuldigen (voorbeelden) 26+ 63+ 72=44 In indexnotatie Undefined! 2x2 x 3x2 2!=3 2x2 x 2x4 x 4x4 is toegestaan. Resultaat is een 2x4 matrix

  6. Matrices – Opmerkingen • Er geldt AB ≠ BA • Matrix vermenigvuldiging is additief: • A(B+C) = AB + AC • Eenheidsmatrix voor vermenigvuldiging is I. • De getransponeerde van een matrix A wordt aangegeven met AT en wordt verkrijgen door omwisselen van rijen en kolommen van A:

  7. Translatie Shear Rotatie Schalen 2D Geometrische Transformaties

  8. Translatie van vectoren Stel we hebben vector en willen een translatie uitvoeren met vector . De nieuwe vector wordt gevonden uit de som In matrixvorm:

  9. Schalen van een vector • We kunnen een vector schalen met sx langs de x as en met sy langs de y met matrixvermenigvuldiging • Hierbij kunnen we “schaalfactoren” gebruiken • Om de grootte van de vector te verdubbelen hebben we schaalfactor 2, om te halveren gebruiken we schaalfactor 0,5 y sy y sx x x Definieer , dan krijgen we

  10. Rotatie van vectoren We draaien een vector over een hoek  : P’(x’,y’) P(x,y) y l y’   O x’ x Componenten transformeren Als we van stelsel O naar O’ transformeren, is dit ook hoe de eenheidsvectoren transformeren

  11. Voorbeeld coördinatentransformatie: We roteren het coördinatenstelsel over een hoek  : vectorcomponenten transformeren basisvectoren transformeren Vector is onafhankelijk van coördinatenstelsel

  12. Poolcoördinaten We hadden ook

  13. Poolcoördinaten We hadden ook Vector is onafhankelijk van coördinatenstelsel
