  1. Componentele hardware ale unui calculator

  2. Componentele hardware ale unui PC Componenta hardware • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Componenta hardware este formată din echipamente fizice în care circuitele electronice asigură prelucrarea automată a informației, și din echipamentele care asigură comunicarea între om și calculator Citește ce este o componentă hardware. 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

  3. Componentele hardware ale unui PC Componenta hardware • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Componenteleunui calculator Citește ce este o componentă hardware. 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

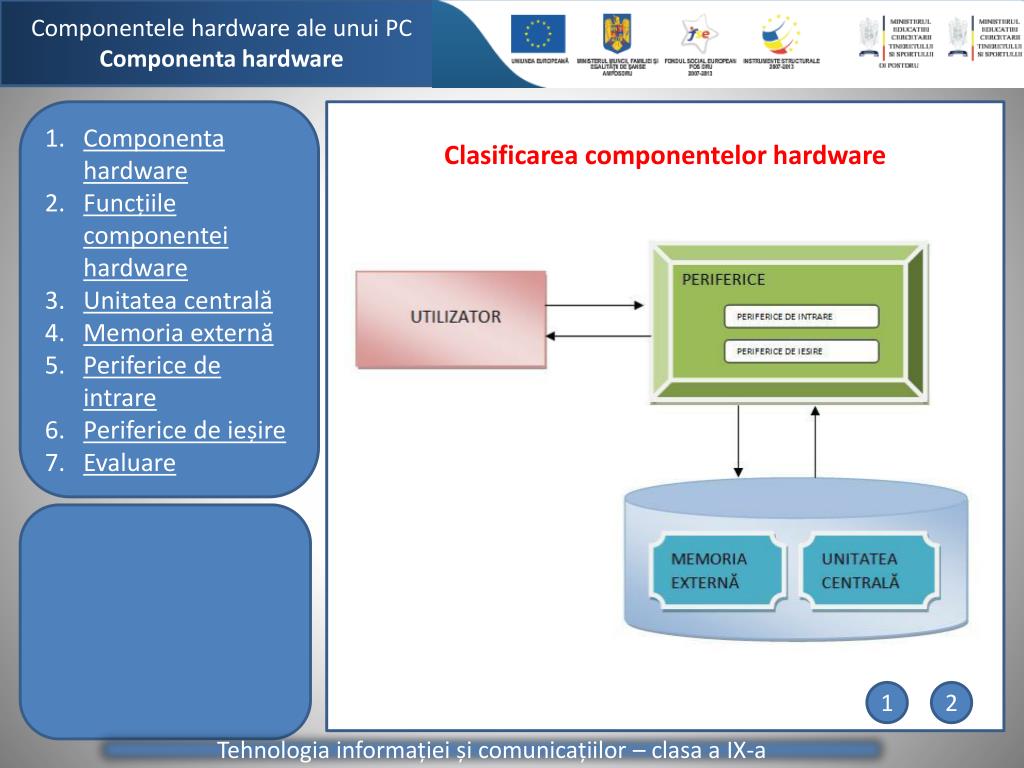

  4. Componentele hardware ale unui PC Componenta hardware • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Clasificarea componentelor hardware 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

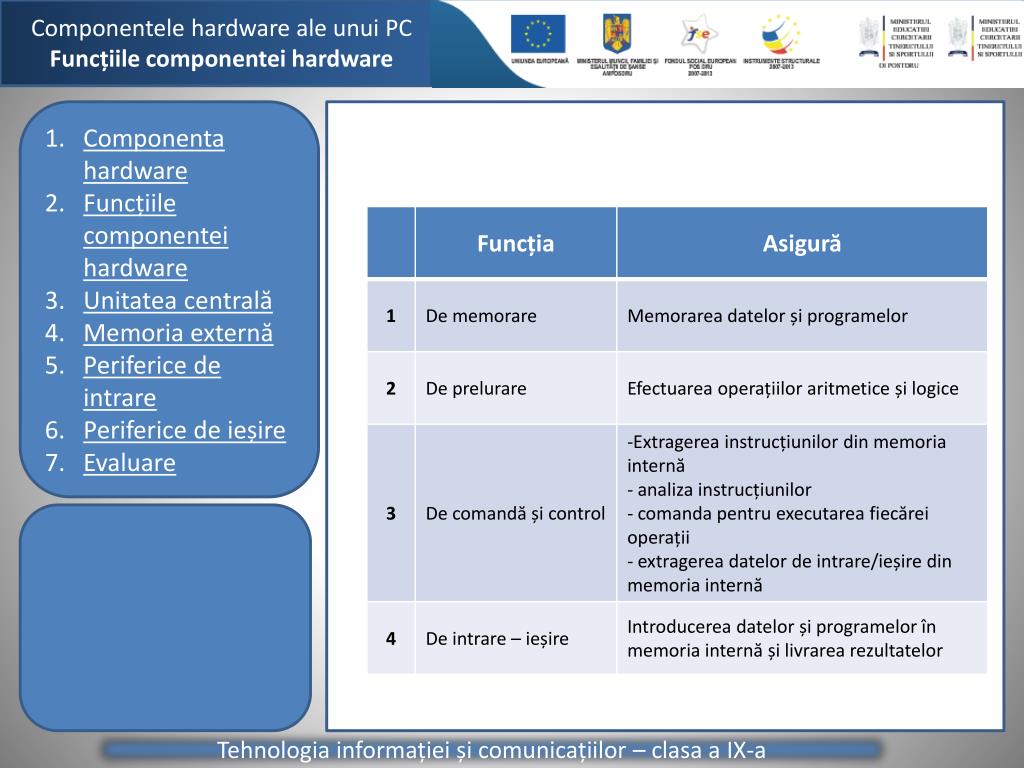

  5. Componentele hardware ale unui PC Funcțiile componentei hardware • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Tehnologia informației și comunicațiilor – clasa a IX-a

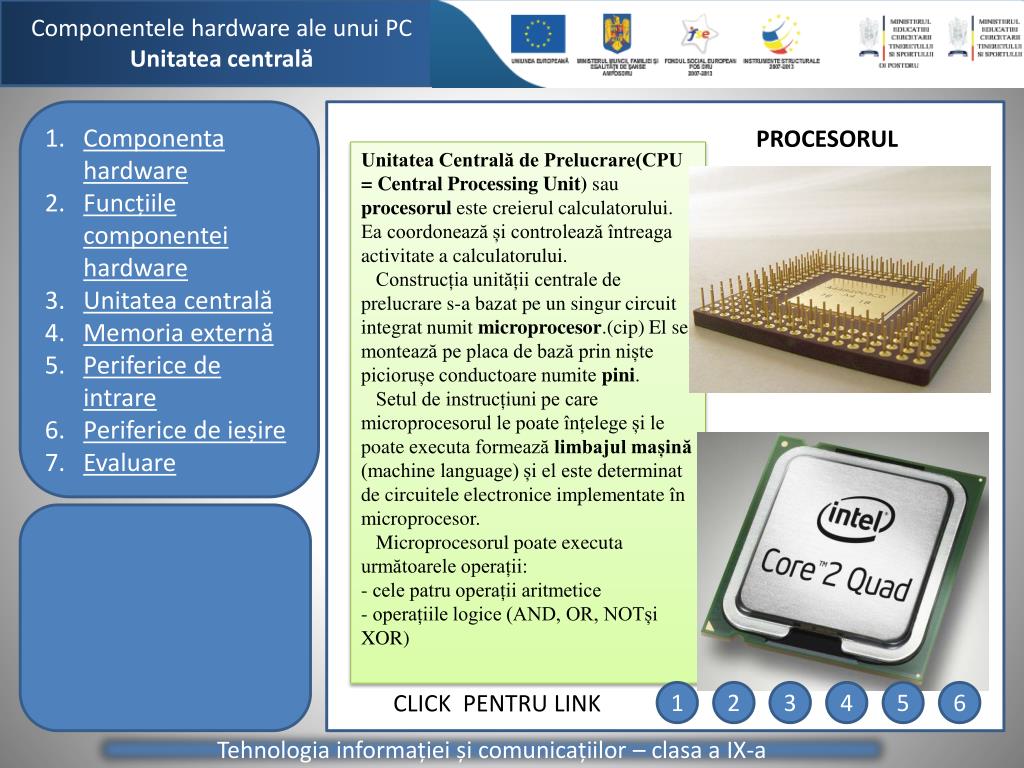

  6. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare PROCESORUL Unitatea Centrală de Prelucrare(CPU = Central Processing Unit) sau procesorul este creierul calculatorului. Ea coordonează și controlează întreaga activitate a calculatorului.    Construcția unității centrale de prelucrare s-a bazat pe un singur circuit integrat numit microprocesor.(cip) El se montează pe placa de bază prin niște piciorușe conductoare numite pini.    Setul de instrucțiuni pe care microprocesorul le poate înțelege și le poate executa formează limbajul mașină (machine language) și el este determinat de circuitele electronice implementate în microprocesor.    Microprocesorul poate executa următoarele operații: - cele patru operații aritmetice - operațiile logice (AND, OR, NOTși XOR) CLICK PENTRU LINK 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

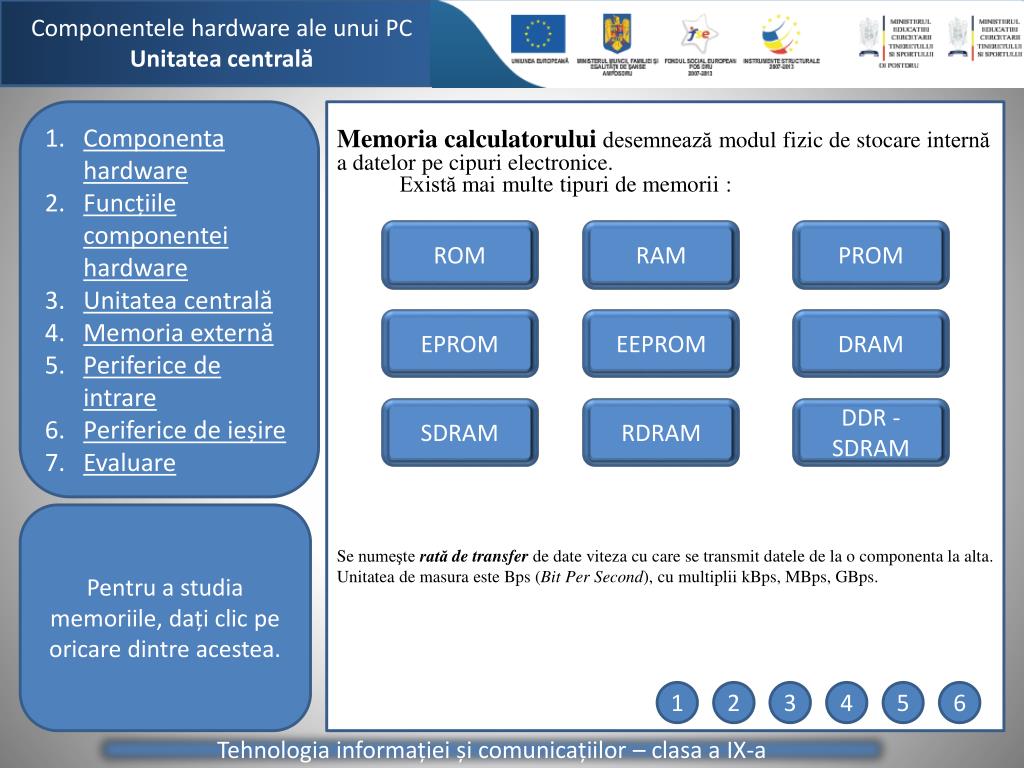

  7. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Memoriacalculatoruluidesemneazămodulfizic de stocareinternă a datelorpecipurielectronice. • Există mai multetipuri de memorii : • Se numeşterată de transfer de date vitezacu care se transmit datele de la o componenta la alta. Unitatea de masura este Bps (Bit Per Second), cumultipliikBps, MBps, GBps. ROM RAM PROM EPROM EEPROM DRAM SDRAM RDRAM DDR - SDRAM Pentru a studia memoriile, dați clic pe oricare dintre acestea. 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

  8. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Tipuri de memorii : –ROM (Read Only Memory), memorie care permitedoarcitirea, nu şiscriereadatelor. Toatecalculatoareleconţinmemorie ROM, în care suntscriseinstructiunile de pornire a calculatorului. –RAM (Random Access Memory), memoria cu accesaleator. Acest tip de memoriepermiteatâtcitireacâtşiscrierea de date. La oprireacalculatorului, dateledinmemoria RAM care nu au fostsalvatepe disc se pierd. Accesul la datelestocate se face aleator, nu succesiv, oricarecelulă de memoriepoate fi apelatăindependent. Existăşimemoria de tip SAM (Serial Access Memory), cuacces serial sausecvenţial, ca o bandămagnetică. –PROM (Programmable ROM), memorieîn care se poatestoca un program. Ca şimemoria ROM, şi PROM este ne-volatilă (dateleînscriseînea nu se pot şterge). –EPROM (Erasable PROM), este un tip special de PROM care se poateştergeprinexpunerea la ultraviolete. –EEPROM (Electrically EPROM), este un tip special de PROM care se poateştergeprinexpunerea la sarcinăelectrică. –DRAM (Dynamic RAM), construitădinperechi de tranzistorişicondensatori, fiecareastfel de perecheformînd o celulă de memorie care reprezintă un bit. Condensatorulstocheazăinformaţiaînunadinceledouăstăriposibile, 0 sau 1, iartranzistorulpermitecitireasauschimbareastăriicondensatorului.. –SDRAM (Synchronous DRAM), memoriecapabilă de a se sincronizacufrecvenţa de tact a procesorului. –RDRAM (Rambus DRAM), cumagistrala de date de mare vitezănumita canal Rambus, variantă mai scumpă, utilizatăînprezent la acceleratoarelegrafice. –DDR-SDRAM (Double Data Rate-SDRAM), care primesteşitransmite date atâtpealternanţapozitivă a cicluluiprocesoruluicâtşipeceanegativă, ceea ce conduce la dublarearatei de transfer a datelorfaţă de SDRAM. 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

  9. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Placa de bază (Printed Circuit Board, PCB) este placaprincipală a unuicalculator, pe care se aflăcircuite, conectoripentruplăciadiţionale, procesorul, BIOS-ul (Basic Input/Output System), memoria, interfaţacudispozitivele de stocare de date, porturile (paralel, serial), slot-urilepentruplăcile de extensie, controlerelepentruperiferice (monitor, tastatură, unitatea de disc). Toateacestecipuri de peplaca de bazăpoartănumelecolectiv de cipset. • Se pot defini trei categorii de plăci de bază, în funcţie de complexitate: • - plăcile integrate • cea de nivel mediu, • - plăcile destinate aplicaţiilor profesionale. • ! Alegerea plăcii video se face de către utilizator. 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

  10. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Placa video • estecea care asigurăcapacitatea de afişare a datelorpeecranulcalculatorului. Standardelecelemaicomunesunt IBM şi VESA. • Placavideooferădouămoduri de lucru: • modultext, în care se pot reprezentanumaicaractere ASCII, • modulgrafic, în care se reprezintăimagini. • Plăcilevideo moderne au memorieproprie, astfelîncâtmemoria RAM a calculatorului nu va mai fi folosităpentruvizualizareagrafică. Pentruprelucrareaprofesională a imaginilorgrafice exista plăcivideo care au coprocesorîncorporat. Acesteapoartănumele de acceleratoaregrafice. Caracteristici 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

  11. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Placa video - Caracteristici • - calitateaafişării, dată de rezoluţieşi rata de reîmprospatare (refresh) a imaginii. • - rata de reîmprospatareeste importantăpentrusănătateaochilorutilizatorului. Se considerăcăminimulacceptabil este de 70Hz, optimulfiind la o valoare mai mare sauegalăcu 85Hz. • - calitateagenerăriiimaginii(viteza de prelucrare a informaţieigrafice bi sautridimensionaleşicalitateadetaliilor). 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

  12. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Placa de sunet alături de boxe (difuzoare) şimicrofon, face parte dinsistemul de sunet al calculatorului. Placa de sunet este componentarăspunzătoare de toatesunetelepe care le scoatecalculatorul (avertizări, muzică, recunoaşterevocală). Eapoateîndeplinişiroluriprecum: amplificator audio (de puteremică) saucorector de sunetprinelemente de filtrare. Peplaca de sunet se aflăconectoripentruunasau mai multeintrărişiieşiri audio şidiferiteprize de conectarecualteechipamente. Scopul în care se utilizeaza calculatorul determină şi alegerea plăcii de sunet. În aplicaţiile de birou, unde nu sunt cerinţe multimedia deosebite, se preferă o placă de sunet integrată pe placa de bază. 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

  13. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Placa de reţea realizeazăconexiuneadintre un calculatorşi o reţealocală la care acesta este conectat. Placa de reţeareprezintălegăturafizicădintrecablul de reţeaşimagistralainternă a sistemului. Exista trei variante de plăcidisponibilepepiaţă: 8-bit, 16-bit şi 32-bit. Cu cât este mai mare numărul de biţipe care se face transferul de date, cuatâtviteza de transmisiesuportată de placa de reţea este mai mare. Majoritateaplăcilordinacest moment suportătransfer de 10/100MBps, viteza de transmisiefiinddeterminatăautomatînfuncţie de capabilităţileplăcii de reţea de la celălaltcapăt al conexiunii. Modem-ul 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

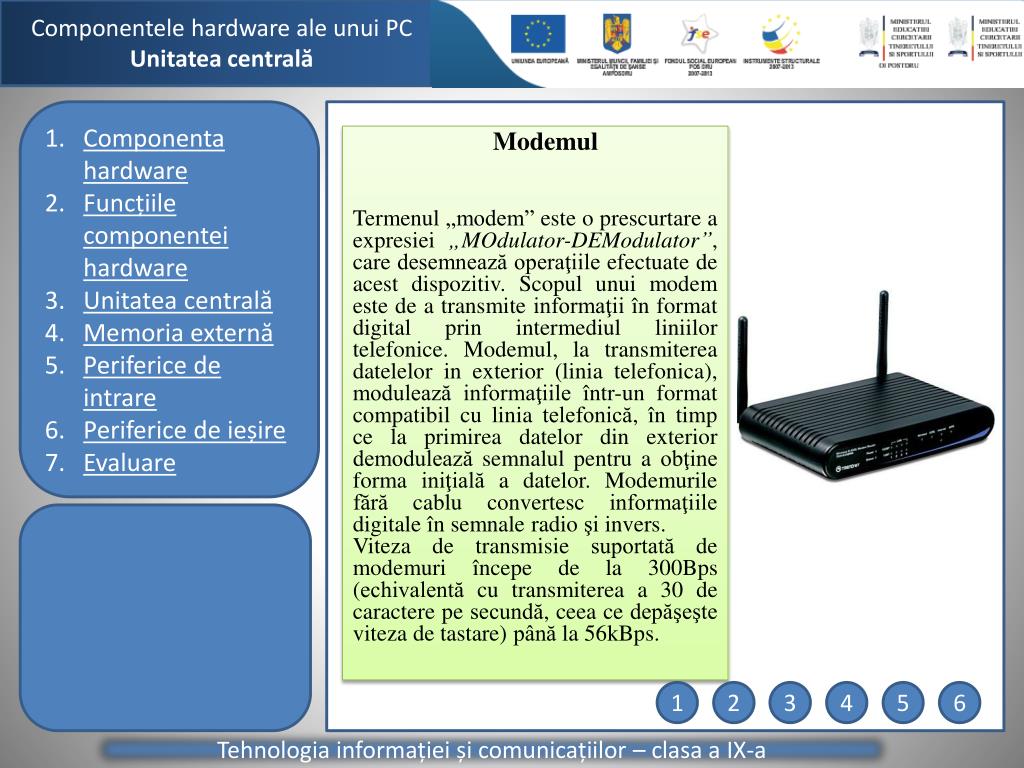

  14. Componentele hardware ale unui PC Unitatea centrală • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Modemul Termenul „modem” este o prescurtare a expresiei„MOdulator-DEModulator”, care desemneazăoperaţiileefectuate de acestdispozitiv. Scopulunui modem este de a transmiteinformaţiiîn format digital prinintermediulliniilortelefonice. Modemul, la transmitereadatelelor in exterior (liniatelefonica), moduleazăinformaţiileîntr-un format compatibil cu liniatelefonică, întimpce la primireadatelor din exterior demoduleazăsemnalulpentru a obţine forma iniţială a datelor. Modemurilefărăcabluconvertescinformaţiile digitale însemnale radio şiinvers. Viteza de transmisiesuportată de modemuriîncepe de la 300Bps (echivalentăcutransmiterea a 30 de caracterepesecundă, ceea ce depăşeşteviteza de tastare) până la 56kBps. 1 2 3 4 5 6 Tehnologia informației și comunicațiilor – clasa a IX-a

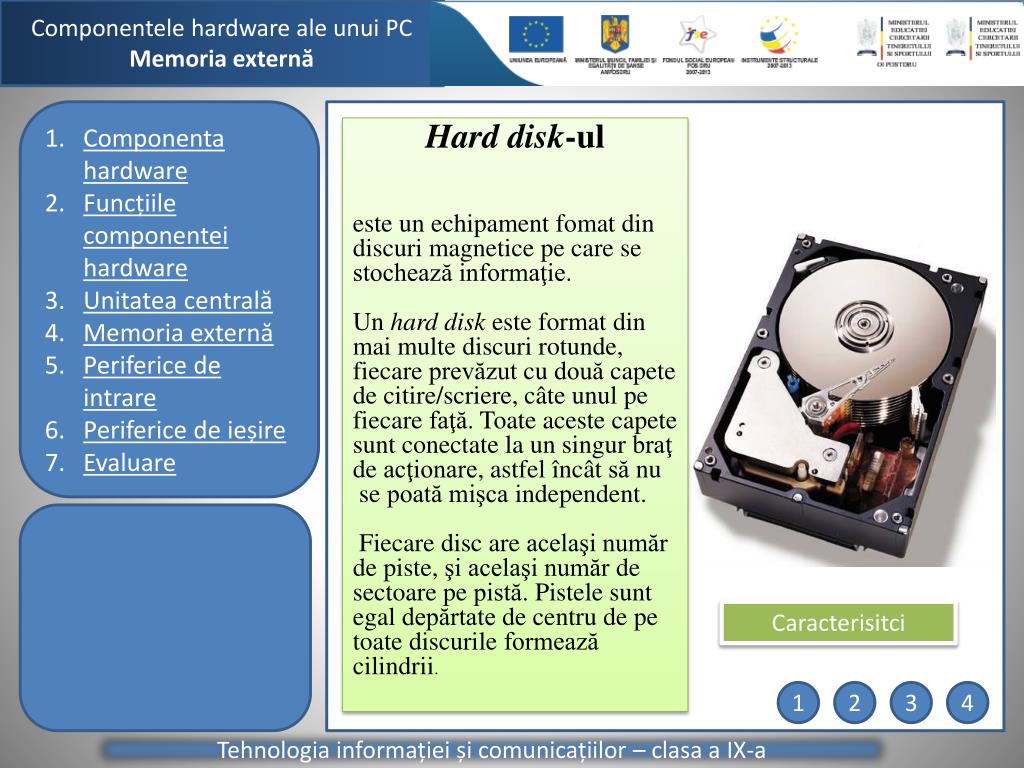

  15. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Hard disk-ul este un echipamentfomatdindiscurimagneticepe care se stocheazăinformaţie. Un hard disk este format din mai multediscurirotunde, fiecareprevăzutcudouăcapete de citire/scriere, câteunulpefiecarefaţă. Toateacestecapetesuntconectate la un singurbraţ de acţionare, astfelîncâtsă nu se poatămişcaindependent. Fiecare disc are acelaşinumăr de piste, şiacelaşinumăr de sectoarepepistă. Pistelesunt egaldepărtate de centru de petoatediscurileformeazăcilindrii. Caracterisitci 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

  16. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Caracteristicilehard disk-urilor • dimensiunile. Majoritateahard disk-urilorse montează în calculatorîntr-un locaş de 10x15x3 cm. • capacitatea de stocare. Capacitateapoate fi de la câţiva MB la 135GB înprezent. • interfaţa de transfer, • viteza de rotaţie. Se găsescdiscuri care lucrează la turaţii de 4500, respectiv 7200 de rotaţiipeminut. • viteza de transfer a datelor • (o valoareorientativă: 6,5MBps) • timpul de access (orientativ: 12,5 milisecunde),memoria tampon (cache),curolul de a eficientizatransferul de date, cuvalori care pot mergepâna la 512kB. • Eficienţacomunicăriiîntrehard diskşiplaca de bază este un factor important înfuncţionareacalculatorului. Interfaţa de transferutilizată este E-IDE. Rata maximă de transfer este de 133MBps. 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

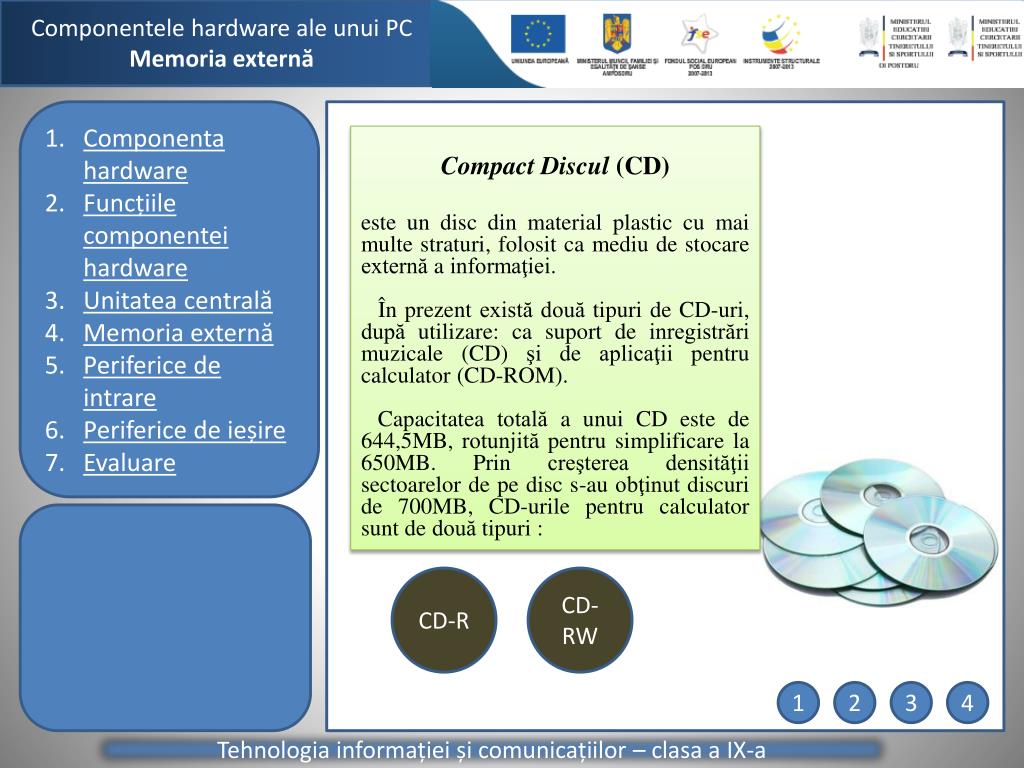

  17. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Compact Discul (CD) este un disc dinmaterial plastic cu mai multestraturi, folosit ca mediu de stocareexternă a informaţiei. Înprezentexistădouătipuri de CD-uri, dupăutilizare: ca suport de inregistrărimuzicale (CD) şi de aplicaţiipentrucalculator (CD-ROM). Capacitateatotală a unui CD este de 644,5MB, rotunjităpentrusimplificare la 650MB. Princreştereadensităţiisectoarelor de pe disc s-au obţinutdiscuri de 700MB, CD-urilepentrucalculatorsunt de douătipuri : CD-R CD-RW 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

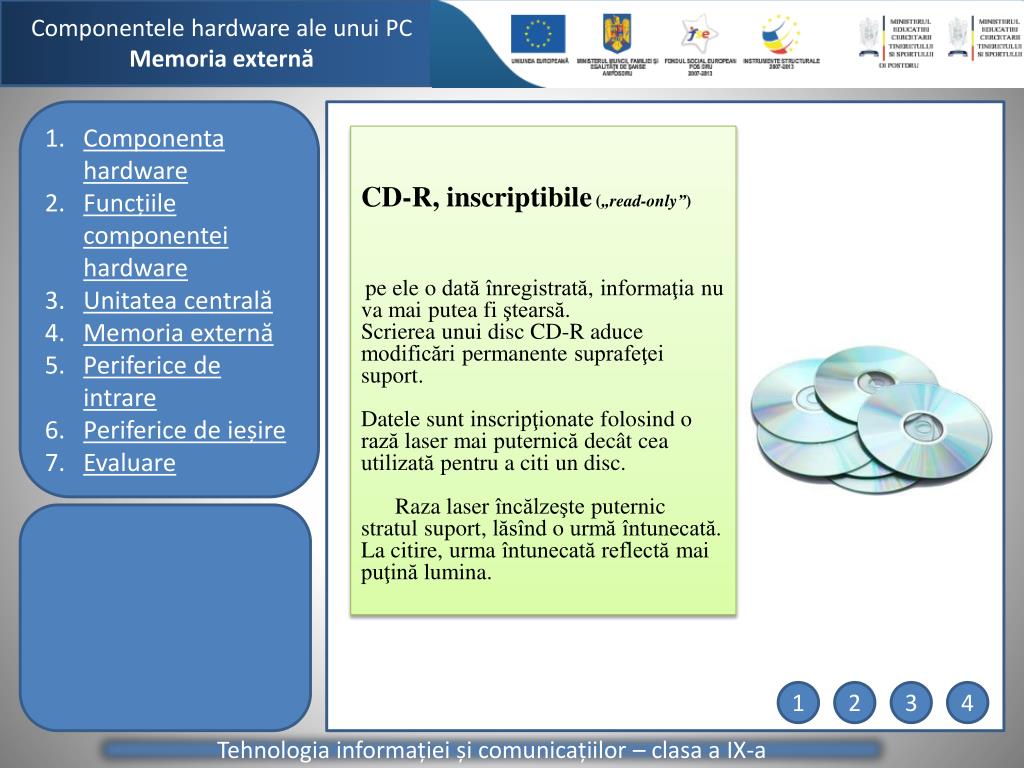

  18. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare CD-R, inscriptibile („read-only”) peele o datăînregistrată, informaţia nu va mai putea fi ştearsă. Scriereaunui disc CD-R aducemodificări permanente suprafeţeisuport. Datelesuntinscripţionatefolosind o rază laser mai puternicădecâtceautilizatăpentru a citi un disc. Raza laser încălzeşteputernicstratulsuport, lăsînd o urmăîntunecată. La citire, urmaîntunecatăreflectă mai puţinălumina. 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

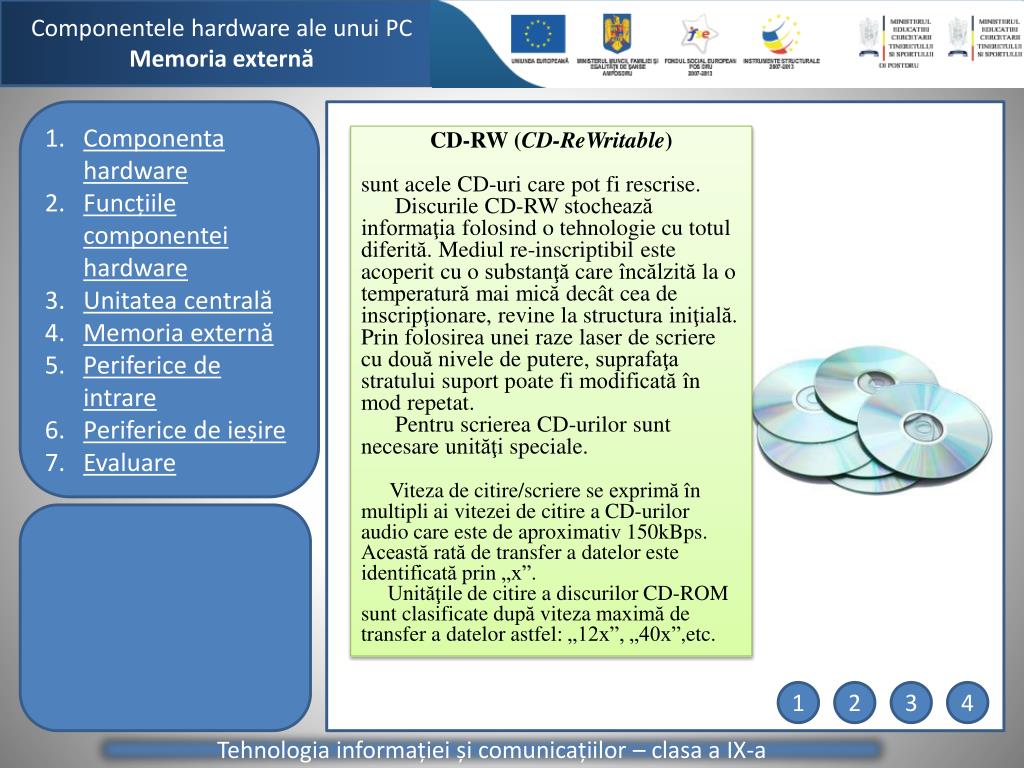

  19. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare CD-RW (CD-ReWritable) sunt aceleCD-uri care pot firescrise. Discurile CD-RW stocheazăinformaţiafolosind o tehnologie cu totuldiferită. Mediulre-inscriptibil este acoperitcu o substanţă care încălzită la o temperatură mai micădecâtcea de inscripţionare, revine la structura iniţială. Prinfolosireauneiraze laser de scrierecudouănivele de putere, suprafaţastratuluisuportpoate fi modificatăînmodrepetat. Pentruscrierea CD-urilorsuntnecesareunităţispeciale. Viteza de citire/scriere se exprimăînmultipli ai vitezei de citire a CD-urilor audio care este de aproximativ 150kBps. Aceastărată de transfer a datelor este identificatăprin „x”. Unităţile de citire a discurilor CD-ROM suntclasificatedupăvitezamaximă de transfer a datelorastfel: „12x”, „40x”,etc. 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

  20. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Discheta (floppy disc-ul) este cel mai portabilşiieftinmediu de stocare de date, cucapacitatealimitată la 1,44MB. Accesul la date de peunitateafloppy a calculatorului este mai lent decâtîncazulhard disk-ului. Este realizatăpentru a citişiscrieinformaţii de pesaupedischete.Dischetele pot fiprotejate la scriere,iaracestlucruesterealizatprinintermediuluneiferestreculisante.Deplasîndfereastraastfelîncâtdecupareasă fie vizibilăprotejeazădischeta la scriere, obturânddecuparea , pot fiscrise date pedischetă. Pe o dischetăprotejată nu se pot scrie date. Unitatea de dischetă se montează in interiorul calculatorului. 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

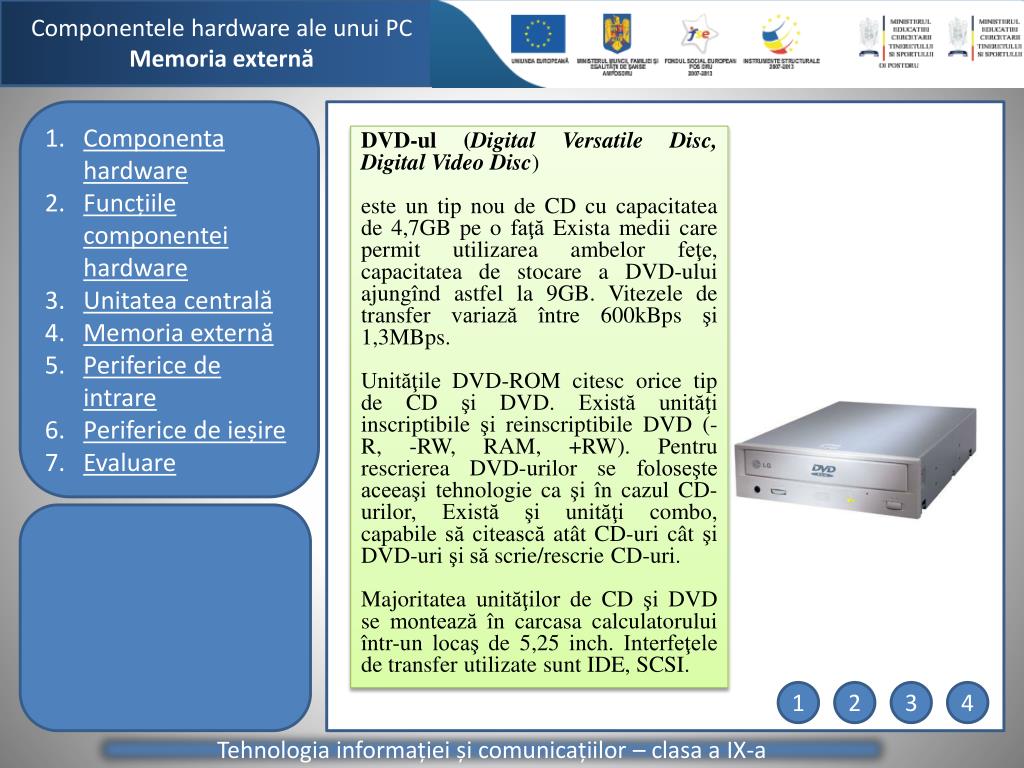

  21. Componentele hardware ale unui PC Memoria externă • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare DVD-ul(Digital Versatile Disc, Digital Video Disc) este un tip nou de CD cucapacitatea de 4,7GB pe o faţăExistamedii care permit utilizareaambelorfeţe, capacitatea de stocare a DVD-uluiajungîndastfel la 9GB. Vitezele de transfer variazăîntre 600kBps şi 1,3MBps. Unităţile DVD-ROM citescorice tip de CD şi DVD. Existăunităţiinscriptibileşireinscriptibile DVD (-R, -RW, RAM, +RW). Pentrurescrierea DVD-urilor se foloseşteaceeaşitehnologie ca şiîncazul CD-urilor, Existăşiunităţi combo, capabilesăciteascăatât CD-uricâtşi DVD-urişisăscrie/rescrie CD-uri. Majoritateaunităţilor de CD şi DVD se monteazăîncarcasacalculatoruluiîntr-un locaş de 5,25 inch. Interfeţele de transferutilizatesunt IDE, SCSI. 1 2 3 4 Tehnologia informației și comunicațiilor – clasa a IX-a

  22. Componentele hardware ale unui PC Periferice de intrare • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Tastatura • Tastatura este echipamentul • principal de introducere a • datelorîncalculator. • Se prezintă ca o colecţie de taste • pentrulitere, cifreşisemne • specialeprecumşi o serie de • taste funcţionale, speciale, direcţionale, grupateergonomic. • In funcţie de numărul de taste, existăînprezent mai multetipuri de tastaturi: • variantaoriginalăpentrucalculatoare personale, cu84 de taste, • tastatura AT, de asemeneacu84 de taste, • tastaturaextinsă, cu 101 taste. • Acesteadiferăîntreeleînmodul de amplasare a tastelor„Control”, „Return” şi „Shift”. • Dispunerea standard a caracterelorpetastaturăpoartanumele de „QWERTY”. 1 2 3 Tehnologia informației și comunicațiilor – clasa a IX-a

  23. Componentele hardware ale unui PC Periferice de intrare • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Mouse-ul Mouse-ul a fostinventatîn 1963, de către Douglas Engelbart, cercetător la StanfordResearch Center de pelângăStanfordUniversity, California, SUA. Producţia a început-o firma Xerox, în 1970. Mouse-ul este un moment de cotiturăînergonomiautilizariicalculatorului, pentrucăelibereazăutilizatorul de restricţiileimpuse de tastatură, mai ales înlucrulcuinterfeţegrafice. Este echipamentul care comandămişcareacursoruluipeecran. Înfunctie de tipulaplicaţiilor care s-au rulat, au apărut diverse tipuri de mouse: cudouăsautreibutoane (configurabileîndiferiteaplicaţii), curotiţă de defilare (pentru documente foartelungi), curotiţăsaubutonlateral (pentru a fi manevratcudegetul mare) etc. Mecanismul de determinare a mişcării a evoluatşi el, de la mouse-ulcubilă la mouse-ulopticcutehnologie de urmărireIntelliEye (fără contact, poate fi utilizatpeaproapeoricesuprafaţă). Conectarea la desktop se poate face cuajutorulunuicablupeportul serial, peportul PS2 saupeportul USB. Exista şimouse-ul„cordless” (farafir), care se bazeazăpe o comunicarecucalculatorulprinunde radio sauinfraroşii. Altele 1 2 3 Tehnologia informației și comunicațiilor – clasa a IX-a

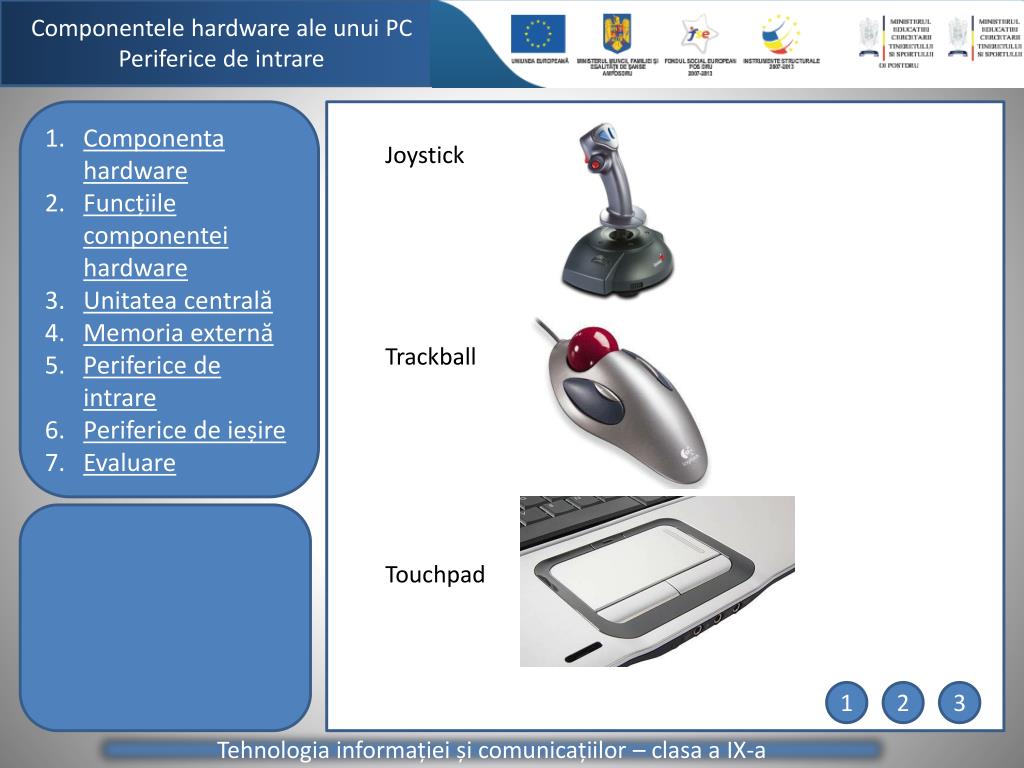

  24. Componentele hardware ale unui PC Periferice de intrare • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Joystick Trackball Touchpad 1 2 3 Tehnologia informației și comunicațiilor – clasa a IX-a

  25. Componentele hardware ale unui PC Periferice de intrare • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Scanner-ul Scanner-ul este un dispozitiv care „citeşte” de pe hârtie informaţii tipărite (texte, imagini) şi le converteşte într-o formă pe care calulatorul o recunoaşte. Scanner-ul „digitizează” imaginea, adică o transformă într-un caroiaj de puncte în care informaţia este prezentată pe 1 bit (monocromă), pe 24 de biţi (în 224=16,7 milioane de nuanţe de gri, respectiv culori). Aceasta matrice se numeşte „bit map” (hartă de biţi). Se stochează într-un fişier de tip „.bmp” („bitmap”) care poate fi recunoscut şi prelucrat de software-ul de prelucrare grafică. Scanner-ele nu fac deosebirea între imaginea grafică şi text, aşadar textul care a fost „scanat” nu se va putea edita direct. Acest lucru este posibil prin utilizarea unui sistem de recunoaştere a caracterelor ASCII. Majoritatea scanner-elor se achiziţionează împreună cu acest sistem. Caracteristici 1 2 3 Tehnologia informației și comunicațiilor – clasa a IX-a

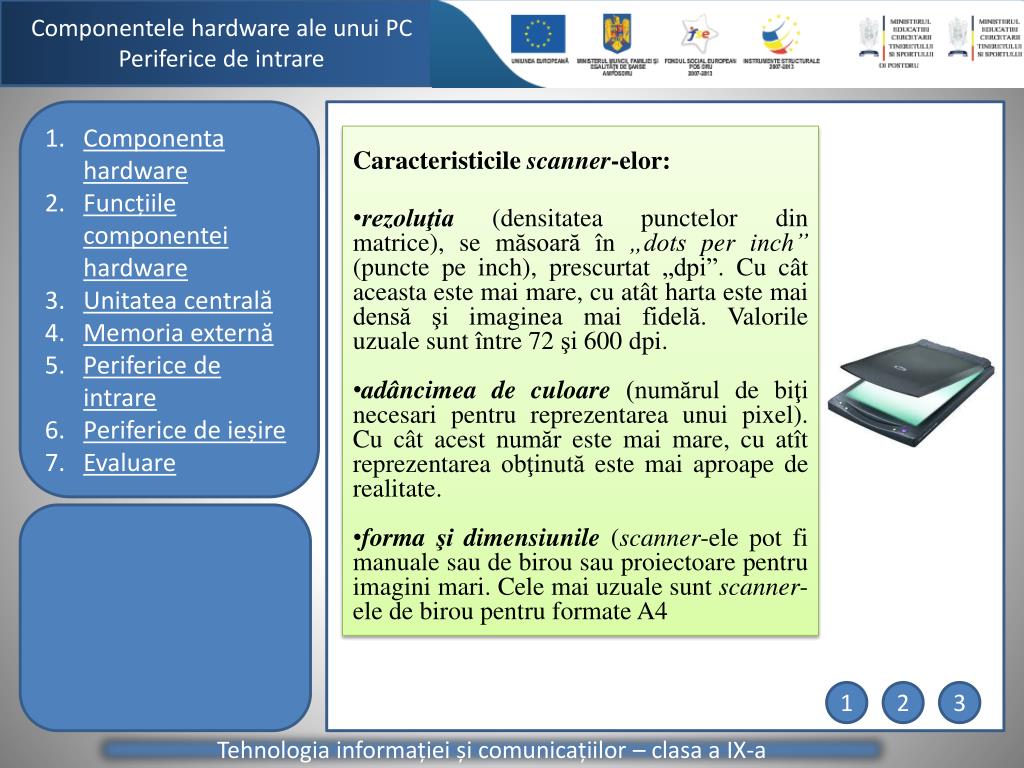

  26. Componentele hardware ale unui PC Periferice de intrare • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Caracteristicile scanner-elor: • rezoluţia (densitatea punctelor din matrice), se măsoară în „dots per inch” (puncte pe inch), prescurtat „dpi”. Cu cât aceasta este mai mare, cu atât harta este mai densă şi imaginea mai fidelă. Valorile uzuale sunt între 72 şi 600 dpi. • adâncimea de culoare (numărul de biţi necesari pentru reprezentarea unui pixel). Cu cât acest număr este mai mare, cu atît reprezentarea obţinută este mai aproape de realitate. • forma şi dimensiunile (scanner-ele pot fi manuale sau de birou sau proiectoare pentru imagini mari. Cele mai uzuale sunt scanner-ele de birou pentru formate A4 1 2 3 Tehnologia informației și comunicațiilor – clasa a IX-a

  27. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Monitorul Dintretoateechipamenteleperiferice de ieşire, monitorul este de departecel mai utilizat. Majoritateamonitoarelorcalculatorelor de biroufolosesc un tub catodic (Cathode Ray Tube - CRT), întimp ce sistemeleportabileîncorporeazăecranecucristalelichide (Liquid Crystal Display - LCD). Caracteristici 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

  28. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Monitorul- caracteristici Suprafaţavizibilă,determinată de proporţialaturilorşidimensiuneadiagonalei. Mareamajoritate a monitoarelorprezintă o proporţie a laturilor de 4/3, ceea ce înseamnăcăraportuldintredimensiunealăţimiişicea a înălţimiiecranului este de 4 la 3. Cele mai întâlnitedimensiuni ale diagonaleisunt de 15, 17, 19 şi 21 inch. Diagonaleleecranelor de la sistemeleportabilesunt mai micişivariazăîntre 12 şi 15 inch. De notatcă o diagonală de 15 inchpentru un ecran LCD echivaleazăcu o diagonală de 17 inchpe un ecran CRT. Dimensiuneasuprafeţeivizibileafecteazăînmod direct rezoluţiafolosită. Rezoluţia maxima. Rezoluţia se referă la numărul de pixeli (puncteindividuale de culoare) afişaţipesuprafaţaecranului. Exprimarearezoluţieifolosite se realizeazăprinidentificareanumărului de pixeli de pe axa orizontalăşiceaverticală, cum ar fi 640x480. Suprafaţavizibilă a ecranului, rata de reîmprospătare a imaginiişidistanţadintredoipixelialăturaţideterminărezoluţiamaximăsuportată de monitor. 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

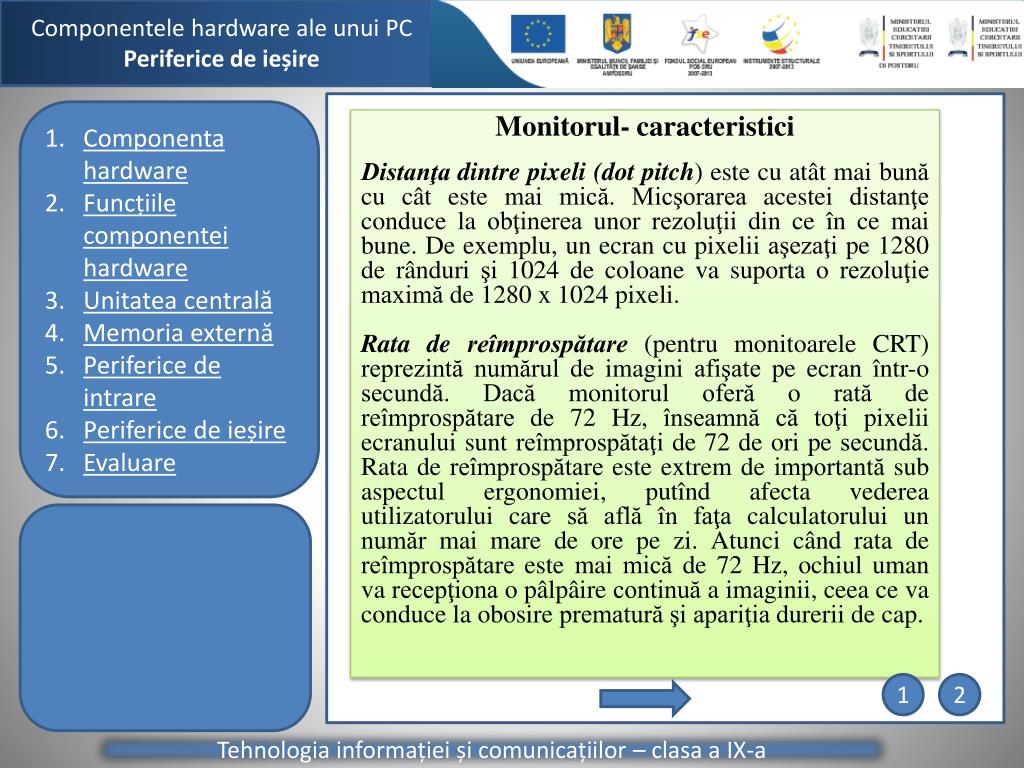

  29. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Monitorul- caracteristici Distanţadintrepixeli (dot pitch) este cuatât mai bunăcucât este mai mică. Micşorareaacesteidistanţeconduce la obţinereaunorrezoluţiidin ce în ce mai bune. De exemplu, un ecrancupixeliiaşezaţipe 1280 de rândurişi 1024 de coloane va suporta o rezoluţiemaximă de 1280 x 1024 pixeli. Rata de reîmprospătare (pentrumonitoarele CRT) reprezintănumărul de imaginiafişatepeecranîntr-o secundă. Dacămonitoruloferă o rată de reîmprospătare de 72 Hz, înseamnăcătoţipixeliiecranuluisuntreîmprospătaţi de 72 de oripesecundă. Rata de reîmprospătare este extrem de importantăsubaspectulergonomiei, putîndafectavedereautilizatorului care săaflăînfaţacalculatorului un număr mai mare de ore pezi. Atuncicând rata de reîmprospătare este mai mică de 72 Hz, ochiuluman va recepţiona o pâlpâirecontinuă a imaginii, ceea ce va conduce la obosireprematurăşiapariţiadurerii de cap. 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

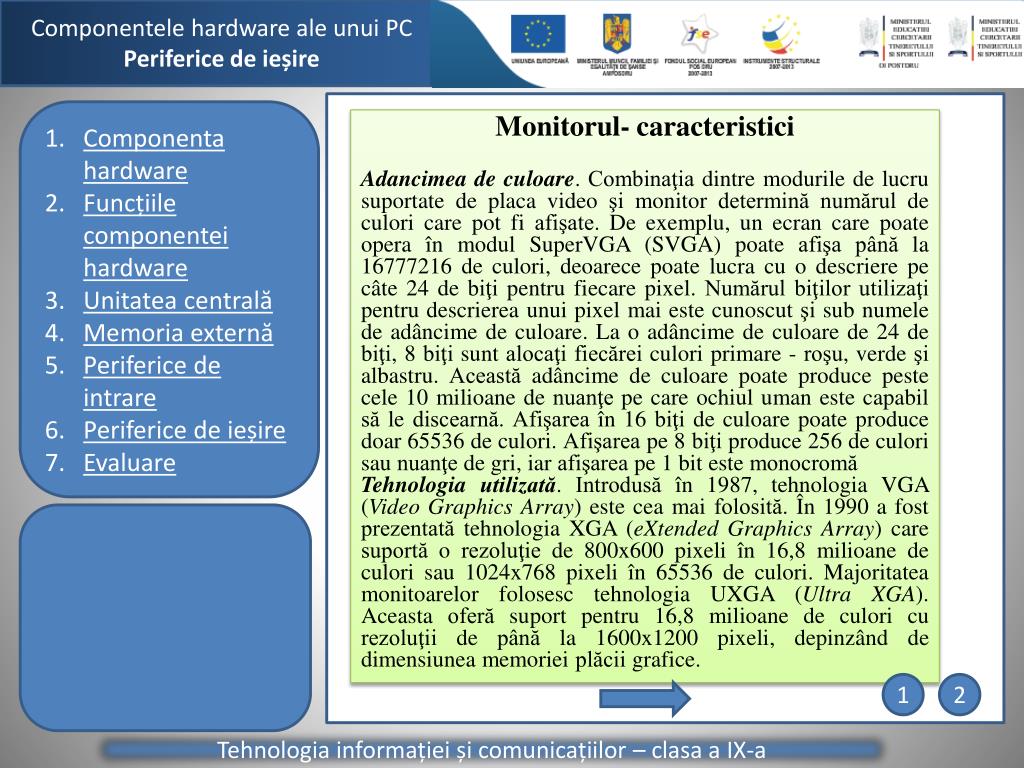

  30. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Monitorul- caracteristici Adancimea de culoare. Combinaţiadintremodurile de lucrusuportate de placavideoşi monitor determinănumărul de culori care pot fi afişate. De exemplu, un ecran care poateoperaînmodulSuperVGA (SVGA) poateafişapână la 16777216 de culori, deoarecepoatelucracu o descrierepecâte 24 de biţipentrufiecare pixel. Numărulbiţilorutilizaţipentrudescriereaunui pixel mai este cunoscutşisubnumele de adâncime de culoare. La o adâncime de culoare de 24 de biţi, 8 biţisuntalocaţifiecăreiculoriprimare - roşu, verdeşialbastru. Aceastăadâncime de culoarepoateproduce peste cele 10 milioane de nuanţepe care ochiuluman este capabilsă le discearnă. Afişareaîn 16 biţi de culoarepoateproducedoar 65536 de culori. Afişareape 8 biţiproduce 256 de culorisaunuanţe de gri, iarafişareape 1 bit este monocromă Tehnologiautilizată. Introdusăîn 1987, tehnologia VGA (VideoGraphicsArray) este cea mai folosită. În 1990 a fostprezentatătehnologia XGA (eXtendedGraphicsArray) care suportă o rezoluţie de 800x600 pixeliîn 16,8 milioane de culorisau 1024x768 pixeliîn 65536 de culori. Majoritateamonitoarelorfolosesctehnologia UXGA (Ultra XGA). Aceastaoferăsuportpentru 16,8 milioane de culoricurezoluţii de până la 1600x1200 pixeli, depinzând de dimensiuneamemorieiplăciigrafice. 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

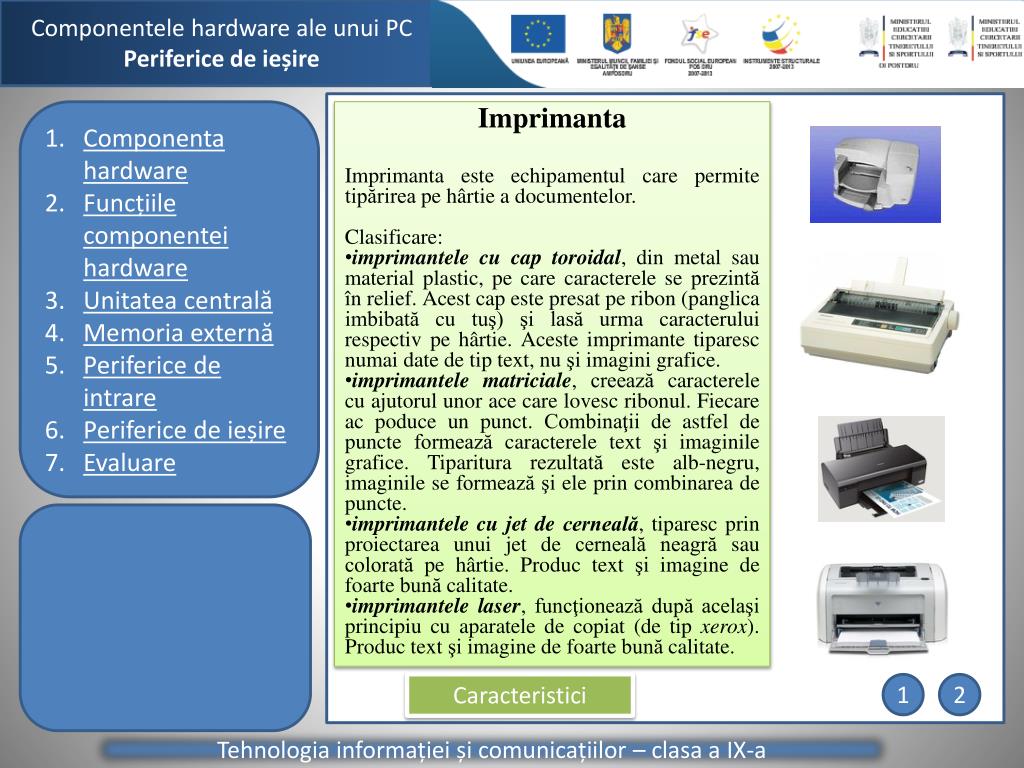

  31. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Imprimanta • Imprimantaesteechipamentul care permitetipărireapehârtie a documentelor. • Clasificare: • imprimantele cu cap toroidal, din metal sau material plastic, pe care caracterele se prezintăîn relief. Acest cap este presat pe ribon (panglica imbibată cu tuş) şi lasă urma caracterului respectiv pe hârtie. Aceste imprimante tiparesc numai date de tip text, nu şi imagini grafice. • imprimantele matriciale, creează caracterele cu ajutorul unor ace care lovesc ribonul. Fiecare ac poduce un punct. Combinaţii de astfel de puncte formează caracterele text şi imaginile grafice. Tiparitura rezultată este alb-negru, imaginile se formează şi ele prin combinarea de puncte. • imprimantele cu jet de cerneală, tiparesc prin proiectarea unui jet de cerneală neagră sau colorată pe hârtie. Produc text şi imagine de foarte bună calitate. • imprimantele laser, funcţionează după acelaşi principiu cu aparatele de copiat (de tip xerox). Produc text şi imagine de foarte bună calitate. Caracteristici 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

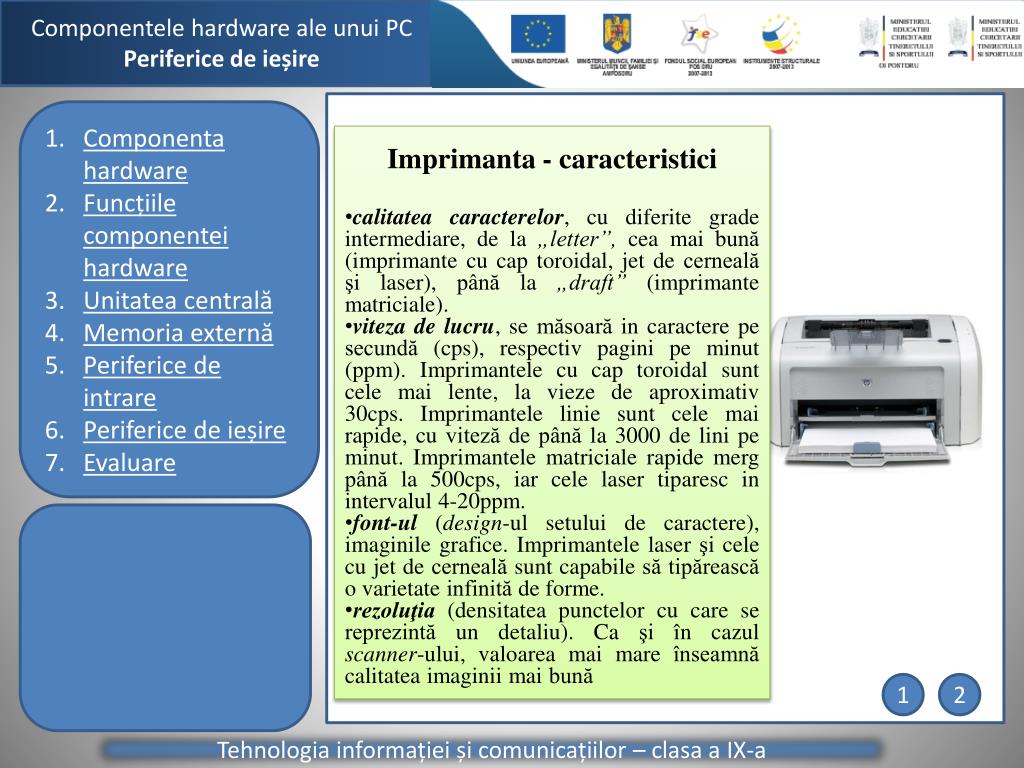

  32. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare • Imprimanta - caracteristici • calitatea caracterelor, cu diferite grade intermediare, de la „letter”, cea mai bună (imprimante cu cap toroidal, jet de cerneală şi laser), până la „draft” (imprimante matriciale). • viteza de lucru, se măsoară in caractere pe secundă (cps), respectiv pagini pe minut (ppm). Imprimantele cu cap toroidal sunt cele mai lente, la vieze de aproximativ 30cps. Imprimantele linie sunt cele mai rapide, cu viteză de până la 3000 de lini pe minut. Imprimantele matriciale rapide merg până la 500cps, iar cele laser tiparesc in intervalul 4-20ppm. • font-ul (design-ul setului de caractere), imaginile grafice. Imprimantele laser şi cele cu jet de cerneală sunt capabile să tipărească o varietate infinită de forme. • rezoluţia (densitatea punctelor cu care se reprezintă un detaliu). Ca şi în cazul scanner-ului, valoarea mai mare înseamnă calitatea imaginii mai bună 1 2 Tehnologia informației și comunicațiilor – clasa a IX-a

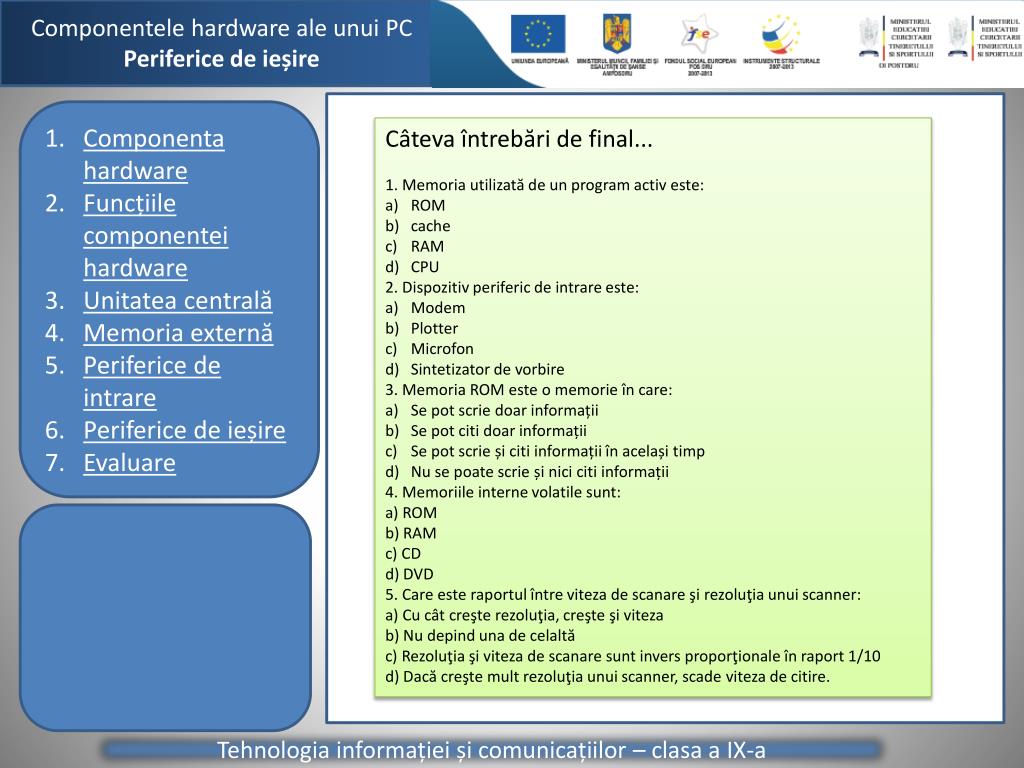

  33. Componentele hardware ale unui PC Periferice de ieșire • Componenta hardware • Funcțiile componentei hardware • Unitatea centrală • Memoria externă • Periferice de intrare • Periferice de ieșire • Evaluare Câteva întrebări de final... 1. Memoria utilizată de un program activ este: ROM cache RAM CPU 2. Dispozitiv periferic de intrare este: Modem Plotter Microfon Sintetizator de vorbire 3. Memoria ROM este o memorie în care: Se pot scrie doar informații Se pot citi doar informații Se pot scrie și citi informații în același timp Nu se poate scrie și nici citi informații 4. Memoriile interne volatile sunt: a) ROM b) RAM c) CD d) DVD 5. Care esteraportulîntre viteza de scanare şi rezoluţia unui scanner: a) Cu cât creşte rezoluţia, creşte şi viteza b) Nu depind una de celaltă c) Rezoluţia şi viteza de scanare sunt invers proporţionale în raport 1/10 d) Dacă creşte mult rezoluţia unui scanner, scade viteza de citire. Tehnologia informației și comunicațiilor – clasa a IX-a
