  1. 示差掃描熱量計Differential Scanning Calorimeter

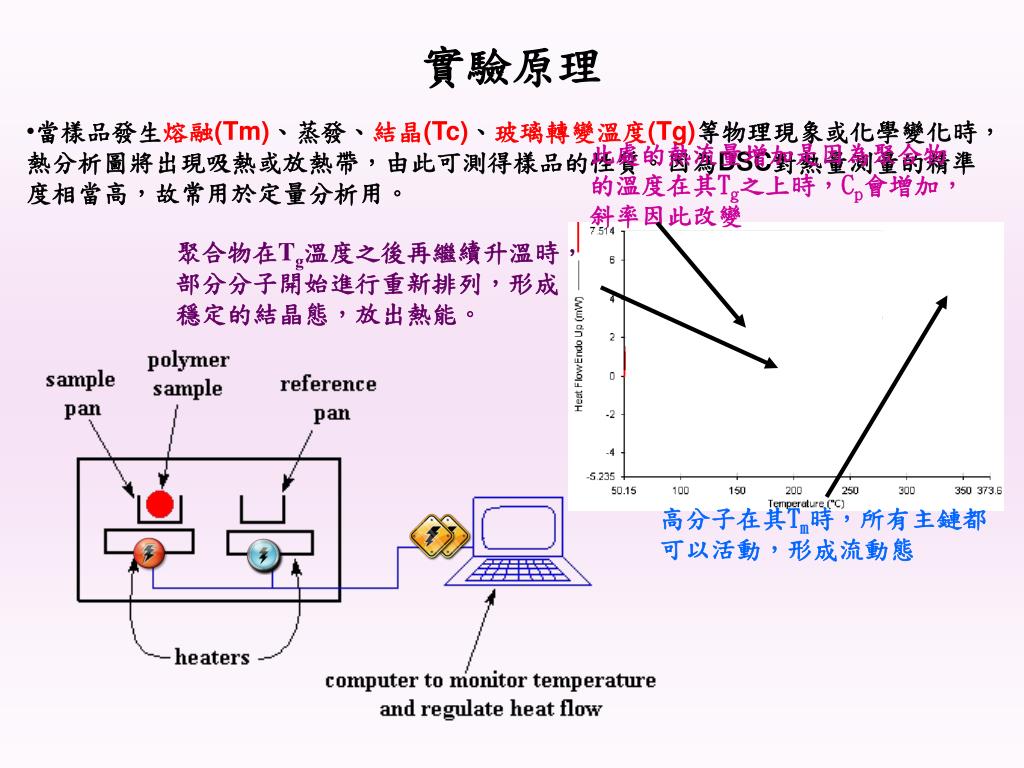

  2. 實驗原理 • 當樣品發生熔融(Tm)、蒸發、結晶(Tc)、玻璃轉變溫度(Tg)等物理現象或化學變化時，熱分析圖將出現吸熱或放熱帶，由此可測得樣品的性質。因為DSC對熱量測量的精準度相當高，故常用於定量分析用。 此處的熱流量增加是因為聚合物的溫度在其Tg之上時，Cp會增加，斜率因此改變 聚合物在Tg溫度之後再繼續升溫時，部分分子開始進行重新排列，形成穩定的結晶態，放出熱能。 高分子在其Tm時，所有主鏈都可以活動，形成流動態

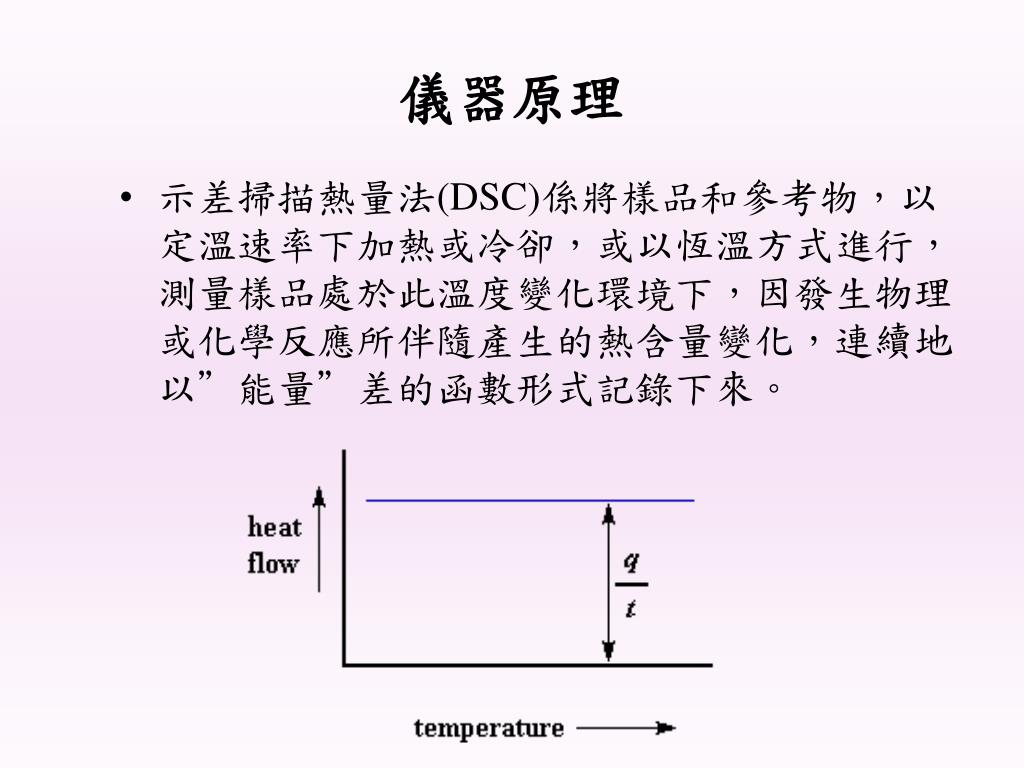

  3. 儀器原理 • 示差掃描熱量法(DSC)係將樣品和參考物，以定溫速率下加熱或冷卻，或以恆溫方式進行，測量樣品處於此溫度變化環境下，因發生物理或化學反應所伴隨產生的熱含量變化，連續地以”能量”差的函數形式記錄下來。

  4. 儀器原理 • 依量測方法不同可分為兩類 1.Power compensated DSC 將樣品 cell 與空白 cell，個別加熱使其在升溫或降溫時，保持相同的溫度。觀察兩者維持同溫時的受熱差異。 2.Heat flux DSC 同時加熱樣品 cell 與空白 cell，觀察溫度的改變來確定熱量的變化。

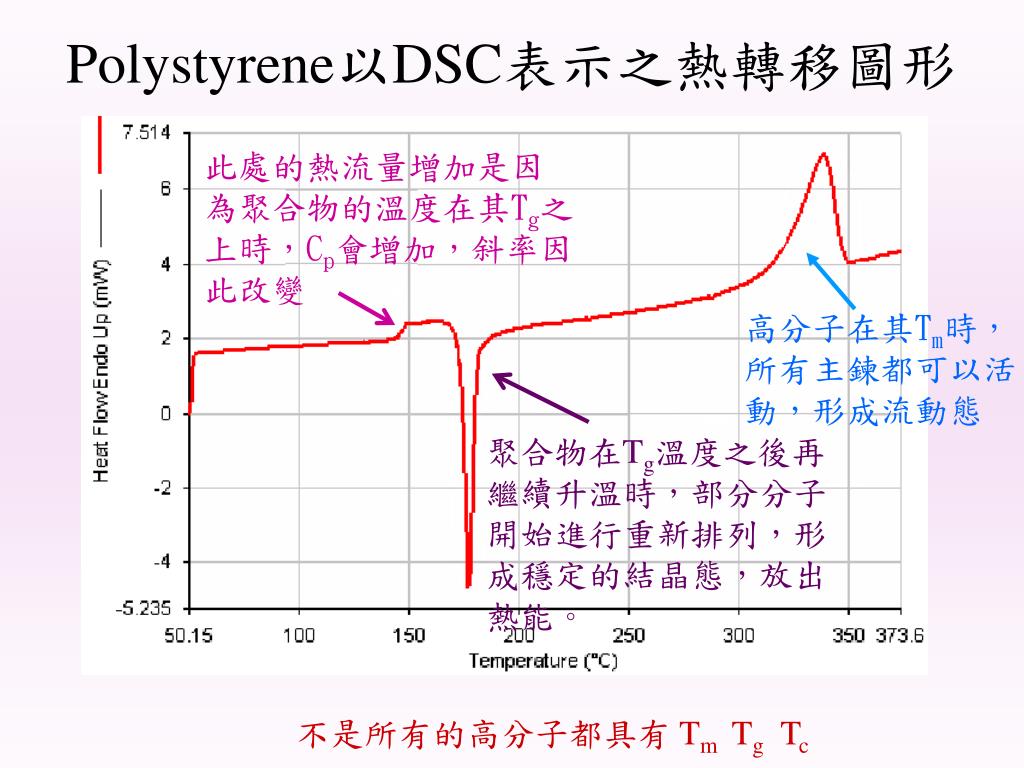

  5. Polystyrene以DSC表示之熱轉移圖形 此處的熱流量增加是因為聚合物的溫度在其Tg之上時，Cp會增加，斜率因此改變 高分子在其Tm時，所有主鍊都可以活動，形成流動態 聚合物在Tg溫度之後再繼續升溫時，部分分子開始進行重新排列，形成穩定的結晶態，放出熱能。 不是所有的高分子都具有 Tm Tg Tc

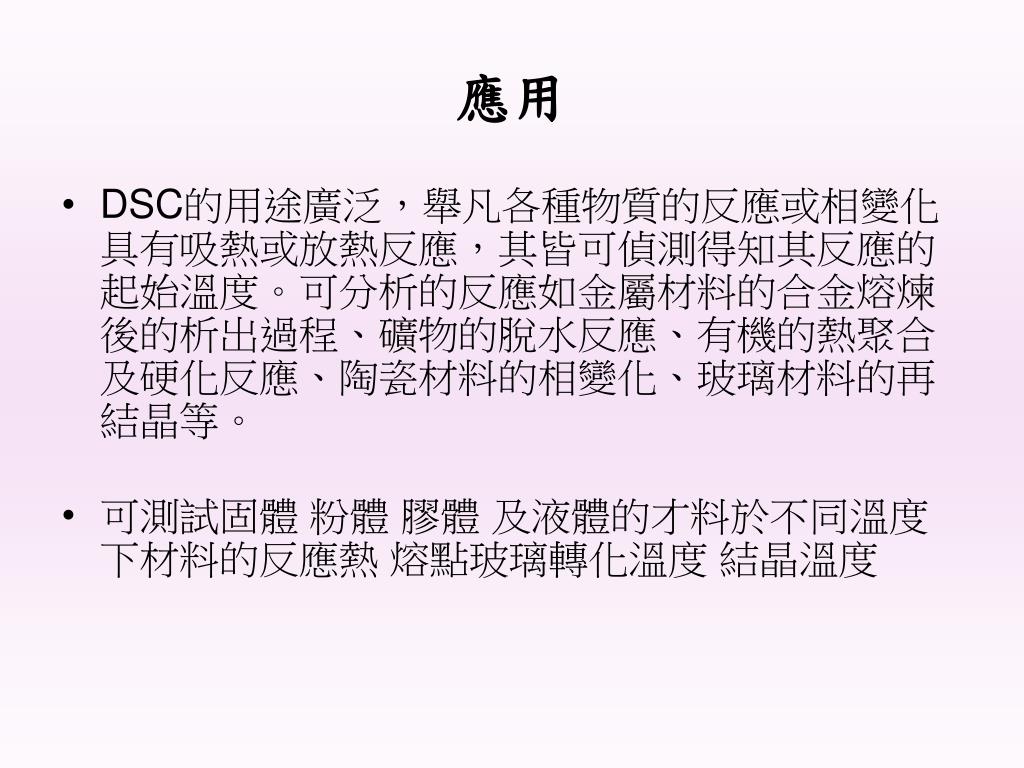

  6. 應用 • DSC的用途廣泛，舉凡各種物質的反應或相變化具有吸熱或放熱反應，其皆可偵測得知其反應的起始溫度。可分析的反應如金屬材料的合金熔煉後的析出過程、礦物的脫水反應、有機的熱聚合及硬化反應、陶瓷材料的相變化、玻璃材料的再結晶等。 • 可測試固體 粉體 膠體 及液體的才料於不同溫度下材料的反應熱 熔點玻璃轉化溫度 結晶溫度
