Presentation Transcript

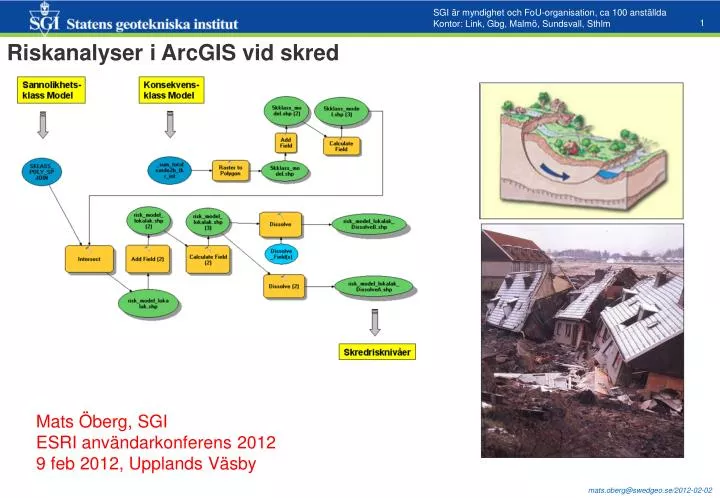

  1. SGI är myndighet och FoU-organisation, ca 100 anställda Kontor: Link, Gbg, Malmö, Sundsvall, Sthlm Riskanalyser i ArcGIS vid skred Mats Öberg, SGI ESRI användarkonferens 2012 9 feb 2012, Upplands Väsby

  2. Uppdraget Skredriskmodellen Produktionsmetodik Editeringsapplikation Spatial Analyst ArcGIS ModelBuilder-processer / FME / ETGeowizard Mapbooks (DataDrivenPages) Slutprodukter

  3. Uppdraget • Skredriskkartering Göta älvdalen mht klimatförändringar. Ca 40 rapporter inkl. kartbilaga A3 1:10.000. Klart 31 mars 2012. Vissa delar ingår i INSPIRE Theme 12 Natural Risk Zones. Skredriskmodellen (Risk = Sannolikhet x Konsekvens) Geoteknisk bedömning/analys baserad på fältunder-sökningar (sonderingar) och beräkningar (topo-grafi, hydrolgi, mm) – ca 60 av 100Mkr Data från SCB, LM, Trafikverket, kommuner, Lst m fl Mkr per 100m-ruta

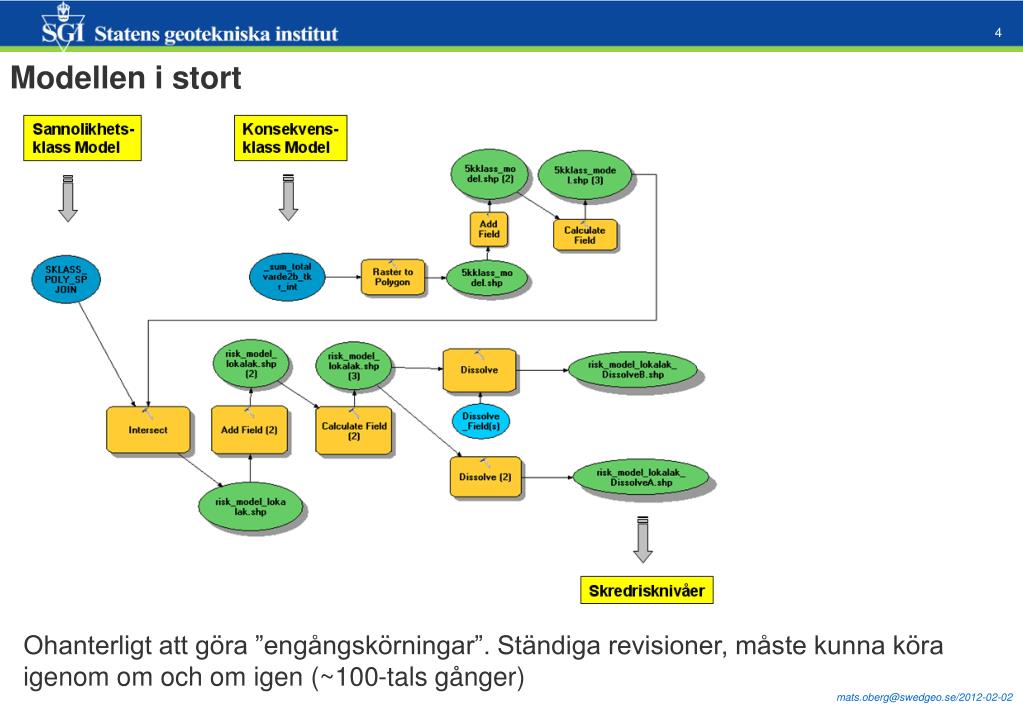

  4. Modellen i stort Ohanterligt att göra ”engångskörningar”. Ständiga revisioner, måste kunna köra igenom om och om igen (~100-tals gånger)

  5. Produktionsmetodik sklass kklass underlag • Olika scenarier • Sklass: Rita på sv/v underlag, scanna, rektifiera, vektorisera, ytbilda? Blev egen digital produktion i AGS editeringsapplikation. Lagring i ArcSDE. • Kklass: Modellkörningar av lokala konsekvenser + riskingenjörsmässig bedömning av ackumulerade konsekvenser (i AGS editeringsapplikation) • Inget GIS i världen kan trolla fram och ersätta en kvalificerad expertbedömning (baserad på erfarenheter, viktningar, lokalkännedom och, förvisso, ett nog så kvalificerat GIS-underlag av terrängmodeller, fältdata, geologi, hydrologi etc)

  6. Edit_sklass

  7. Handläggarnas dagliga tittskåp, närmare 100 lager, mycket symbologi.

  8. Lokala konsekvenser (Spatial Analyst) – underlag till bedömning av ackumulerade konsekvenser Raster calculator (Map Algebra) – ovärderlig!

  9. ArcGIS Model-processer för skredrisknivå MERGE strandlinje och sklass/kklass-linjer, DISSOLVE POLYGON BUILDER(ArcInfo eller DataInteroperabilityExtension eller ETGeowizard eller FME) SPATIAL JOIN – påför labels för varje yta INTERSECT, CALCULATE FIELD sklassytor och kklassytor baserat på skredriskmodellen (som har ändrats underhand), DISSOLVE

  10. POLYGON BUILDER (FME) Kan med fördel köras som bat-fil (File, Batch deploy…)

  11. Data Interoperability Extension, evaluation (Polygon builder-exempel) Ca 150 transformers i Data Interop Extension (= de viktigaste/vanligaste? från FME workbench. Ca 400? ) Lyft in ETL tool (”FME fmw”) i Model Builder… Licensed (purchased $245) ET Geowizard ger Toolbox (tbx) = möjlighet att bygga in i Model Builder

  12. INTERSECT Dim output IF (([sklasstext] = "S5") AND ([kklasstext] = "k2" OR [kklasstext] = "k3" OR [kklasstext] = "k4" OR [kklasstext] = "k5")) OR (([sklasstext] = "S4") AND ([kklasstext] = "k3" OR [kklasstext] = "k4" OR [kklasstext] = "k5")) THEN output = "HÖG" ELSEIF ... ... Screencapture: C:/temp/camstudio_4Bintersect.avi http://gis.swedgeo.se/docs/camstudio_4Bintersect.avi USB-minne…

  13. Data Driven Pages (Mapbooks) ArcGIS10 Mycket användbart både för underlag (skalor 1:4000) och slutprodukter (1:10.000, 1:100.000): • Generera ut ett större antal pdf-er refererat till ett fastlagt rutnät • Påföra dynamisk text så som PageNumber, Date etc • [Går autogenerera rutnät (men man måste ändå passa in mot datat för att spara antalet utblad – likväl kan man referera till PageNumber)] • [Går vrida, ha autoöverlapp mm]

  14. Slutprodukter (kartdelen) • 33 blad A3 1:10.000 pdf • Egna karttjänster • Metadata och WMS på geodata.se Slutsatser: Utan (Arc)GIS och FME hade genomförandet av skredriskkarteringen varit i princip omöjlig

  15. Övrigt

  16. desktop ArcSDE PostGIS datatyp Read/Write PostgreSQL Filer Read Intern GIS-plattform PostgreSQL/PostGIS (schematiskt) webb ArcGIS (Acad) QGIS ArcGISServer MapGuide Klienter Externa WMS  (GeoSuite) (FME) Server/ tjänster MapGuide OpenSource ArcGIS Server Data- lager DMZ

  17. TMS cache Externt GIS-plattform (schematisk) ”public” Javscript- bibliotek (OpenLayers/ExtJs) GoogleMaps API Webb- klienter Externa WMS  Geoserver Server/ tjänster PostgreSQL KML Data- lager

  18. gis.swedgeo.se
