  1. HEC-HMS HEC-HMS를 이용한 강우-유출해석 2012.11.14 담당교수명: 서 영 민 연 락 처 : elofy@naver.com 010-2507-7107

  2. HEC-HMS 다운로드 및 설치

  3. http://www.hec.usace.army.mil/

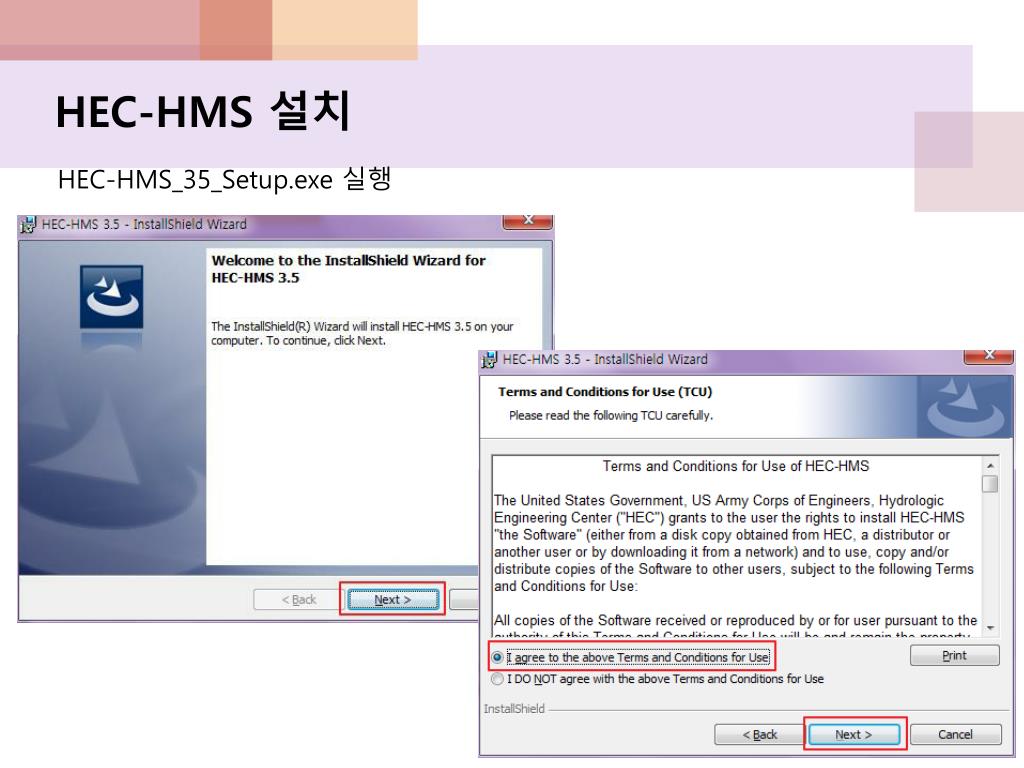

  4. HEC-HMS 설치 HEC-HMS_35_Setup.exe 실행

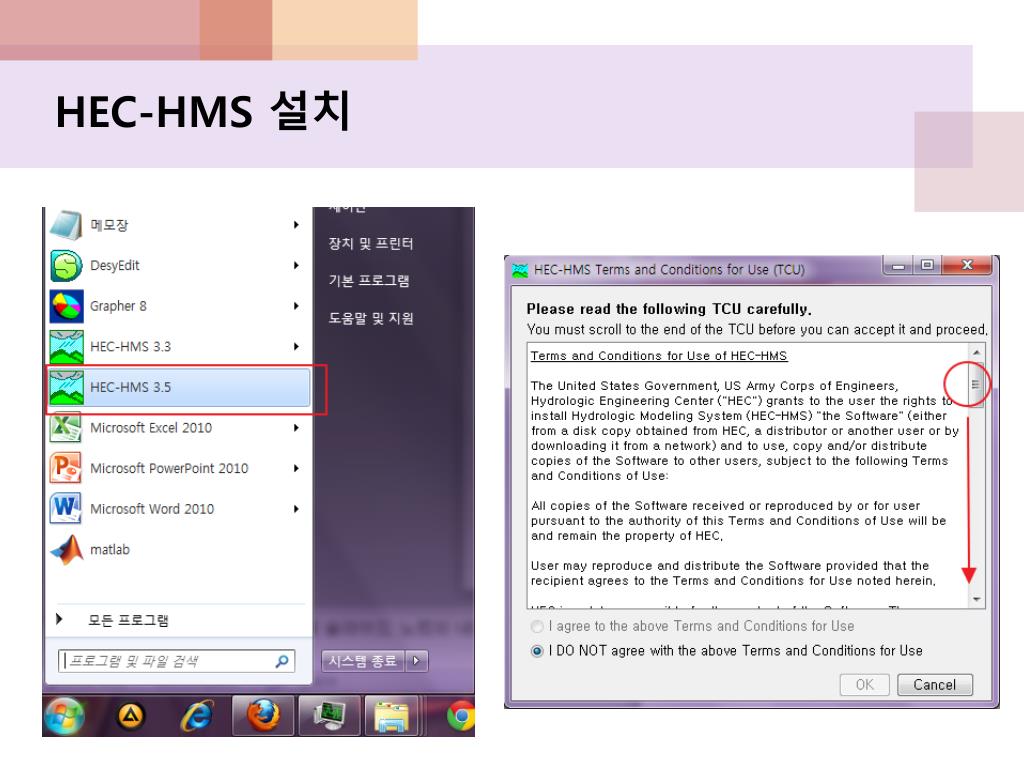

  5. HEC-HMS 설치

  6. HEC-HMS 설치

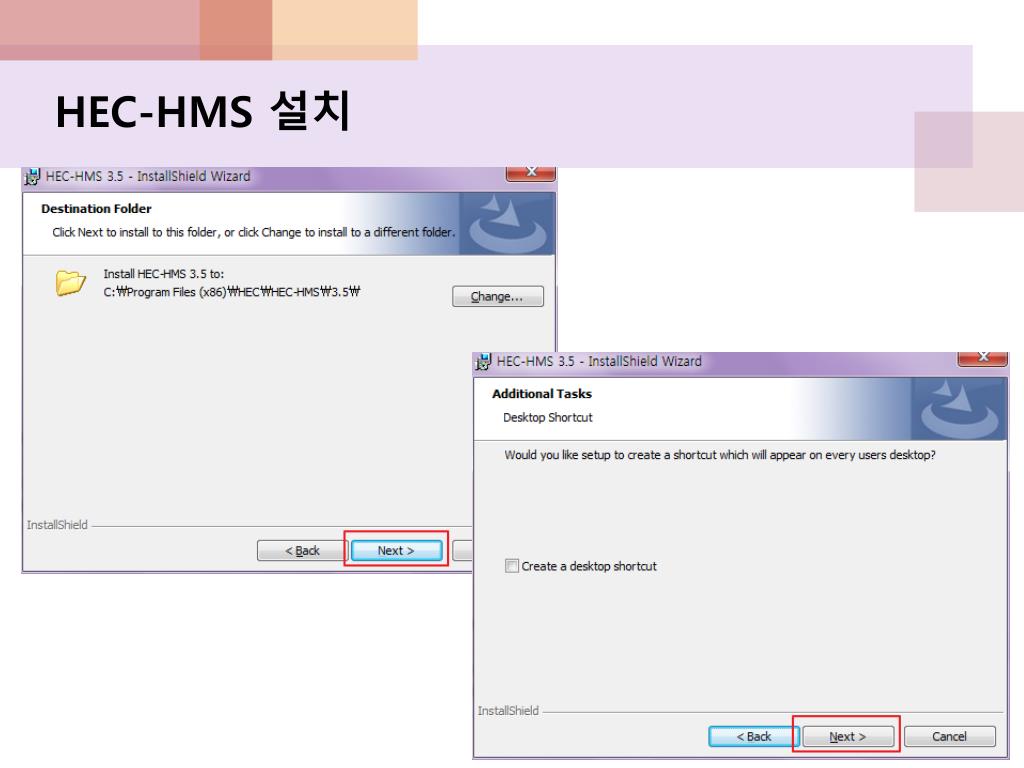

  7. HEC-HMS 설치

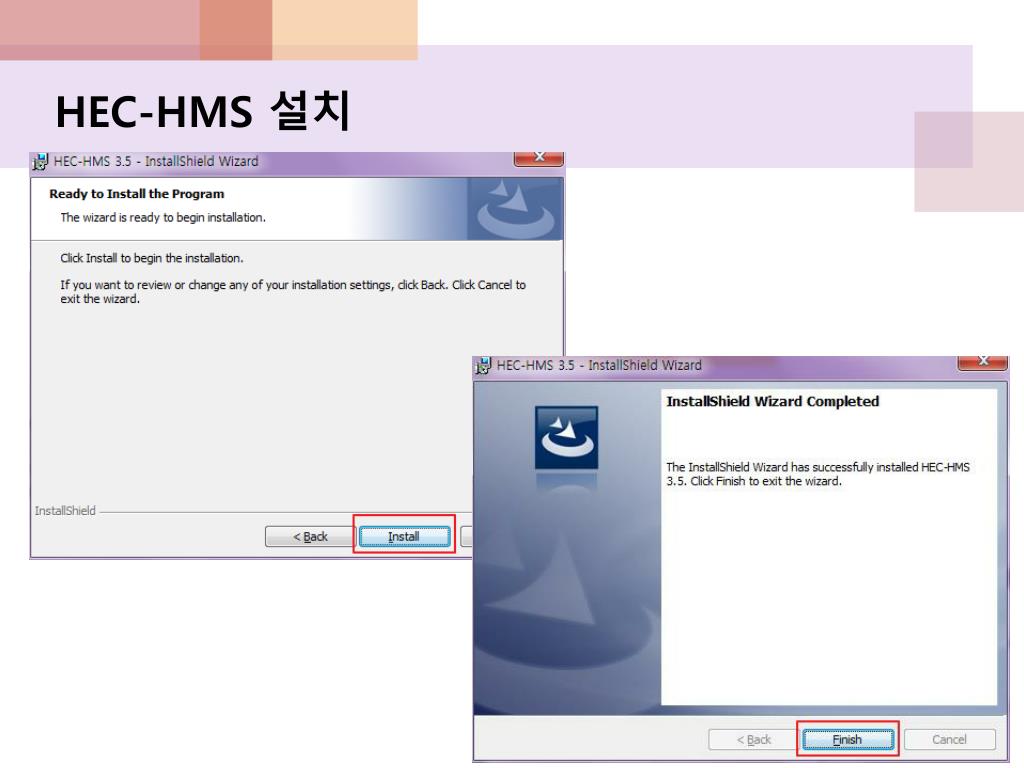

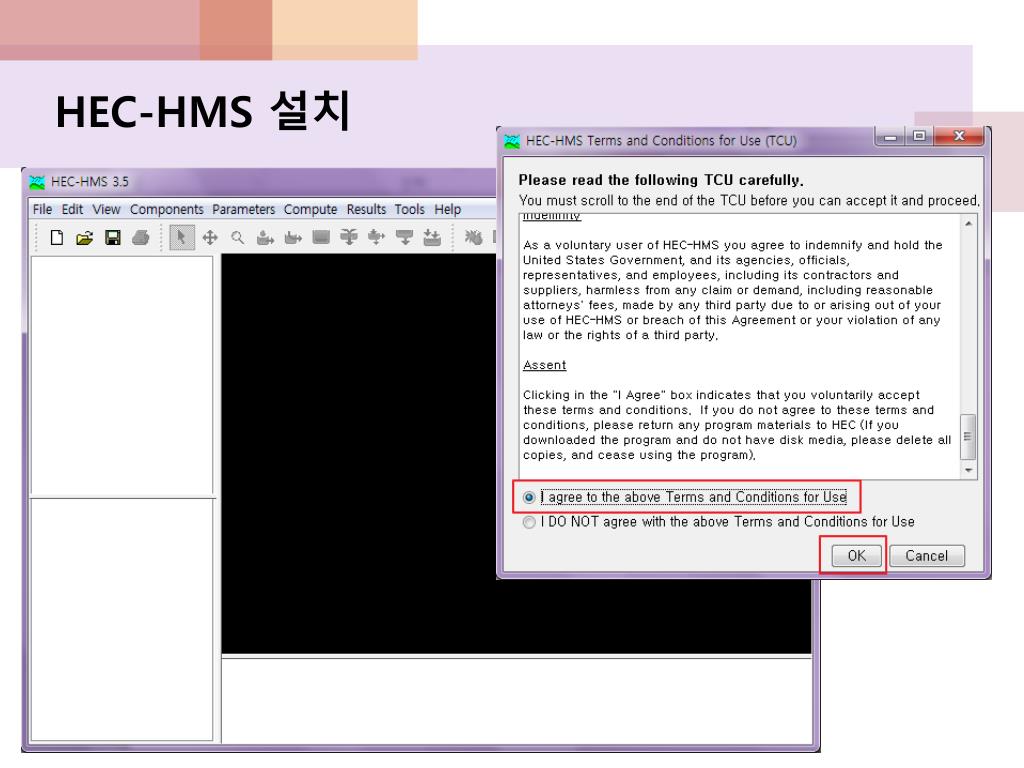

  8. HEC-HMS 설치

  9. 실습유역

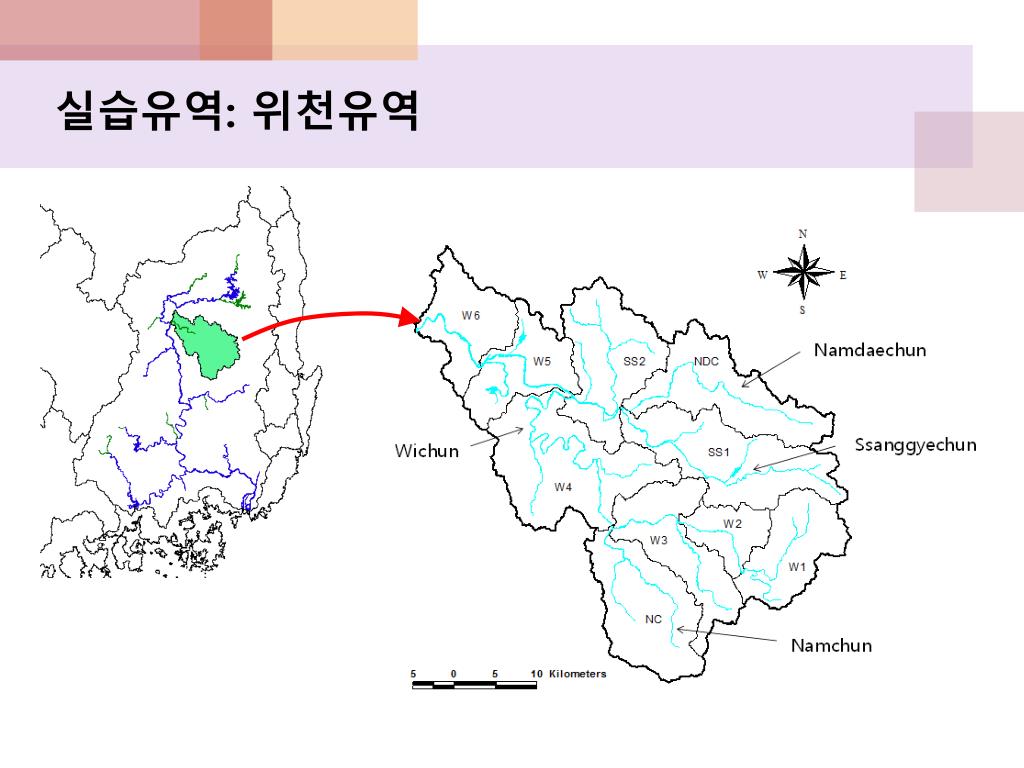

  10. 실습유역: 위천유역

  11. HEC-HMS 실행 & 새 프로젝트의 시작

  12. HEC-HMS의 실행 시작  모든 프로그램  HEC  HEC-HMS 3.3 (또는 C:\Program Files (x86)\HEC\HEC-HMS\3.3에서 HEC-HMS.exe 실행)

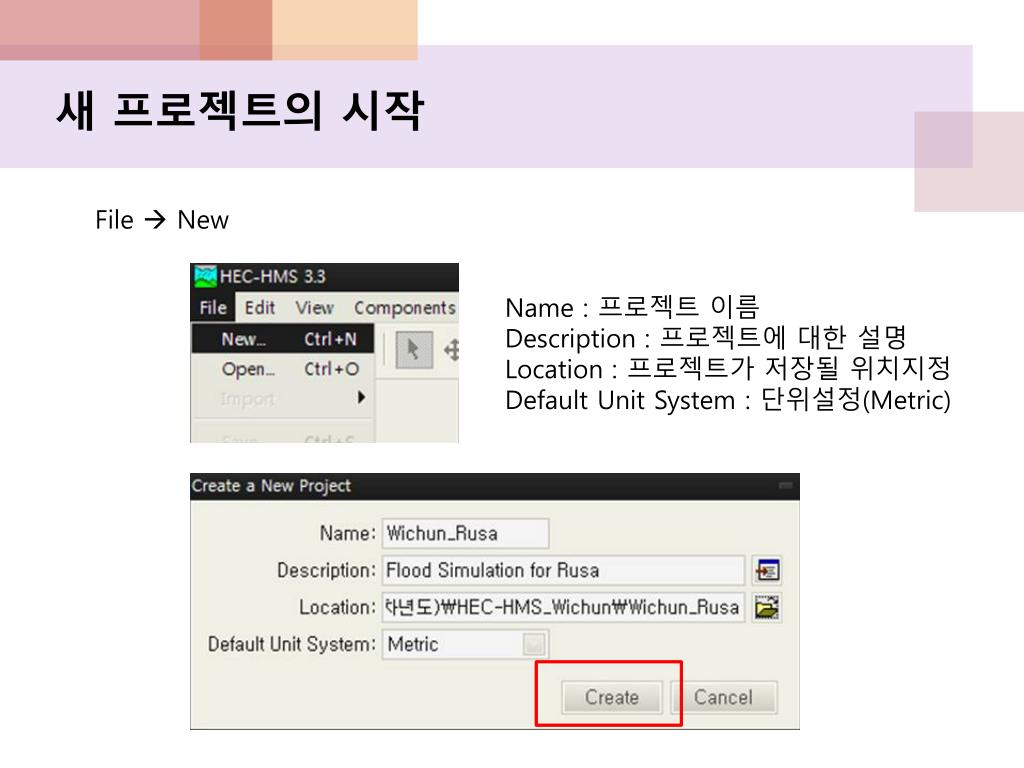

  13. 새 프로젝트의 시작 File  New Name : 프로젝트 이름 Description : 프로젝트에 대한 설명 Location : 프로젝트가 저장될 위치지정 Default Unit System : 단위설정(Metric)

  14. Basin Model 구축

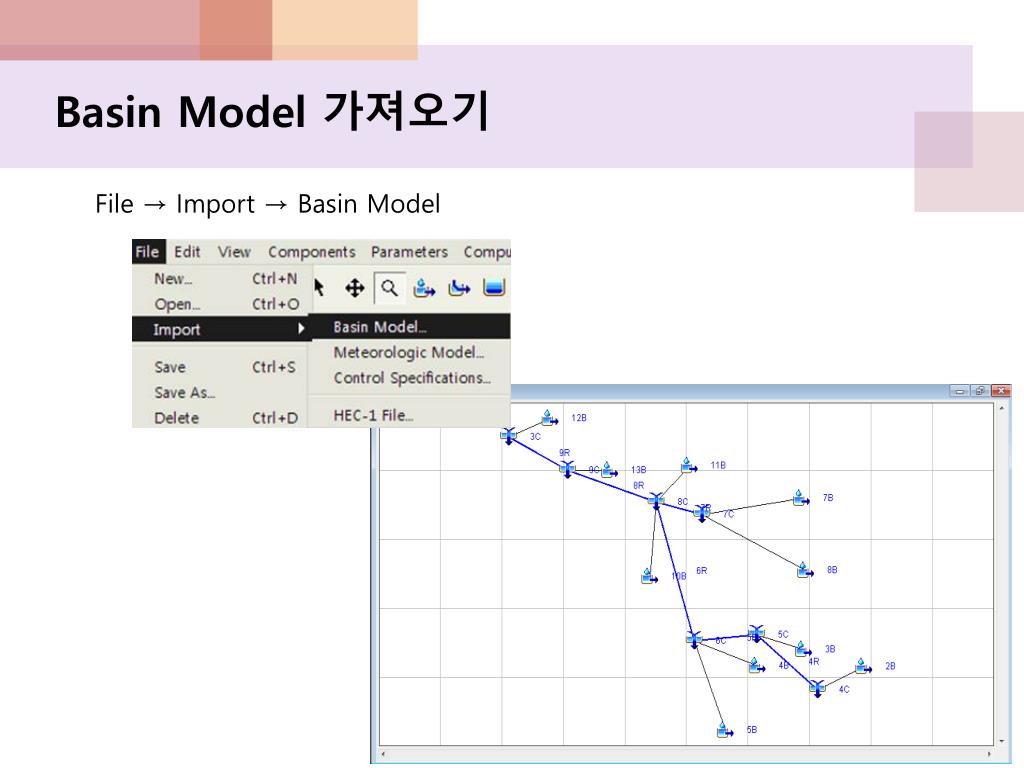

  15. Basin Model 가져오기 File → Import → Basin Model

  16. Basin Model 가져오기 배경 Map 가져오기 Desktop의 빈공간을 오른쪽 마우스 버튼 클릭  Background Layers  Add 버튼 클릭  map 파일 선택  Select 버튼 클릭

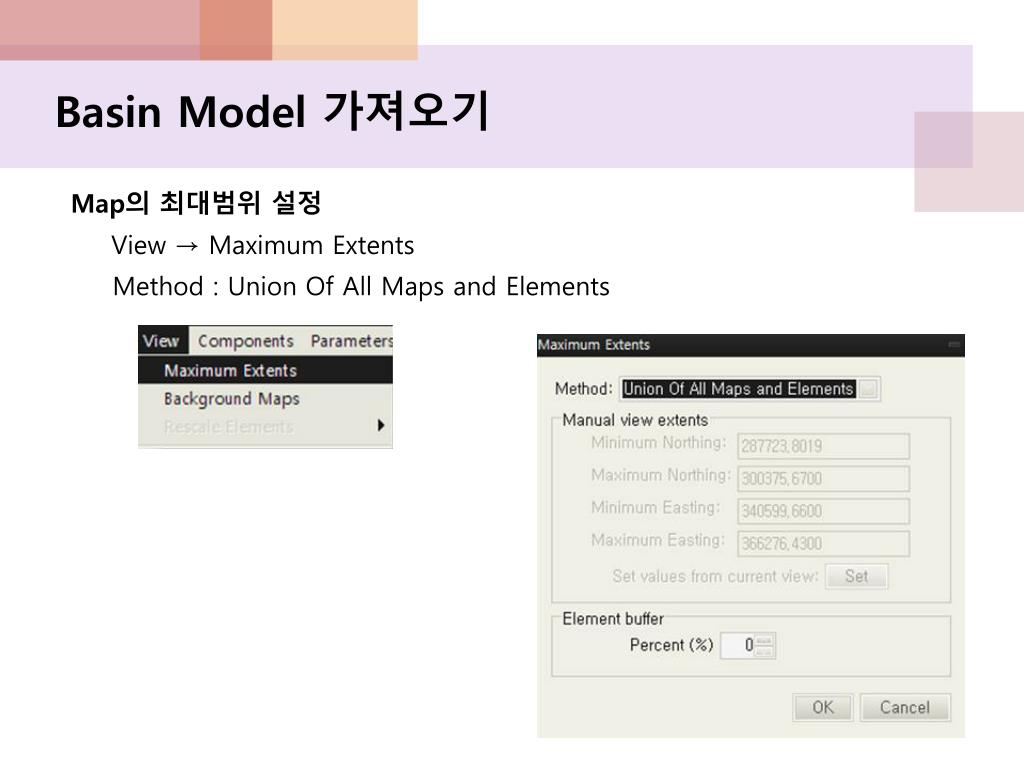

  17. Basin Model 가져오기 Map의 최대범위 설정 View → Maximum Extents Method : Union Of All Maps and Elements

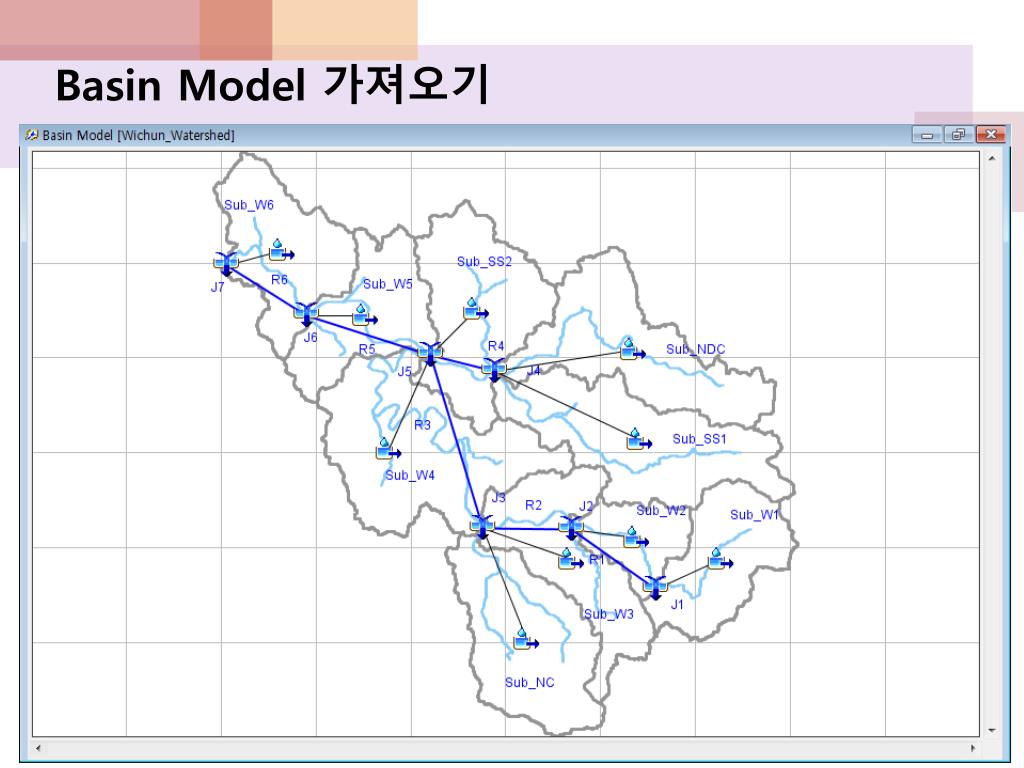

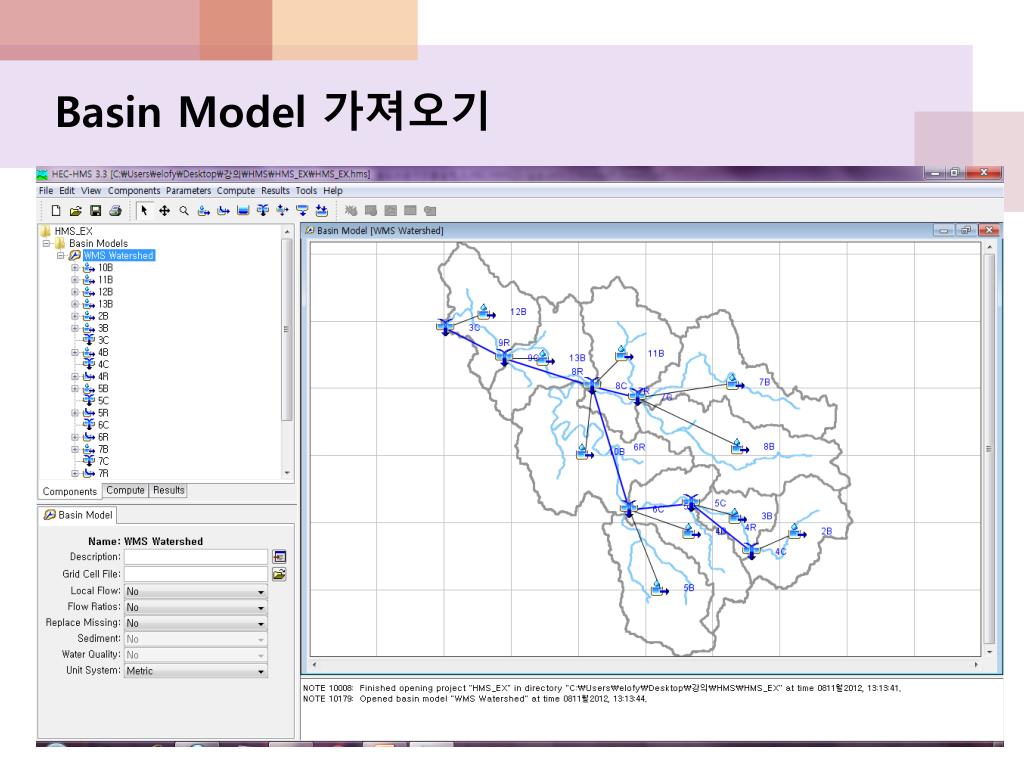

  18. Basin Model 가져오기

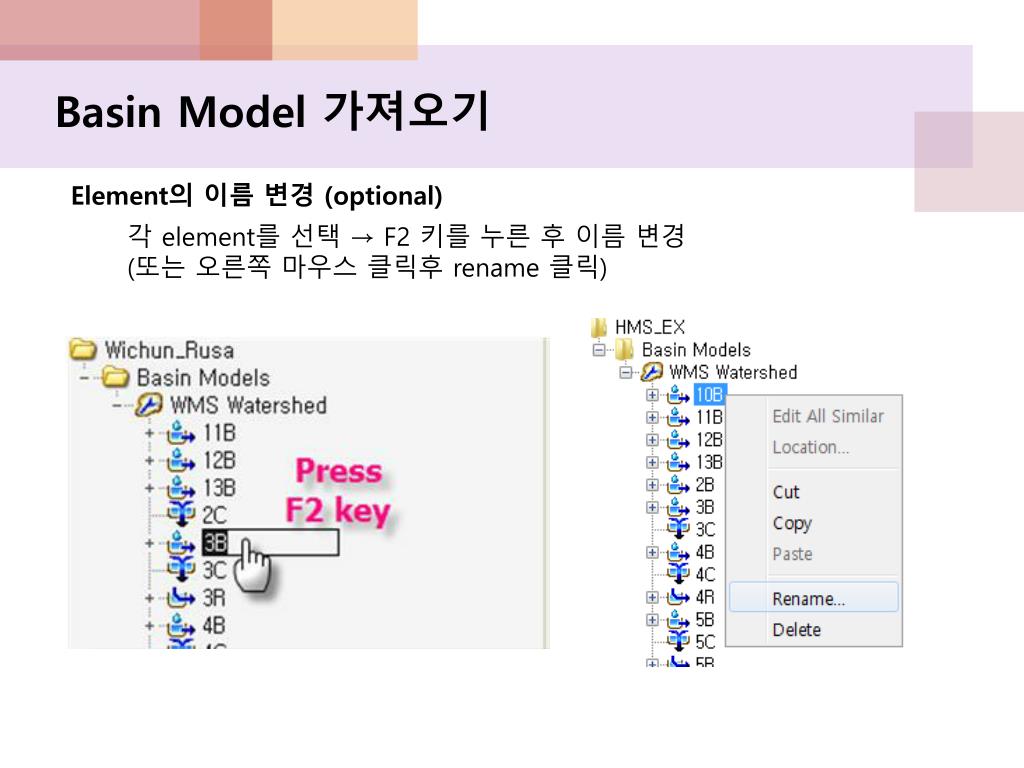

  19. Basin Model 가져오기 Element의 이름 변경 (optional) 각 element를 선택 → F2 키를 누른 후 이름 변경 (또는 오른쪽 마우스 클릭후 rename 클릭)

  20. Basin Model 가져오기

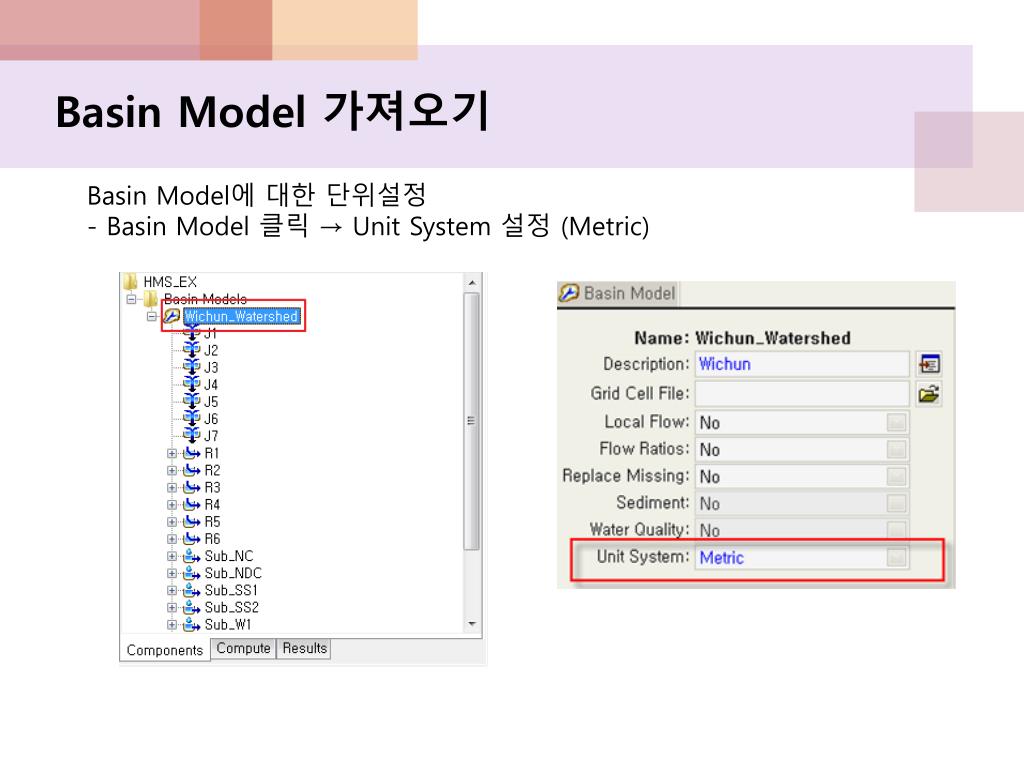

  21. Basin Model 가져오기 Basin Model에 대한 단위설정 - Basin Model 클릭 → Unit System 설정 (Metric)

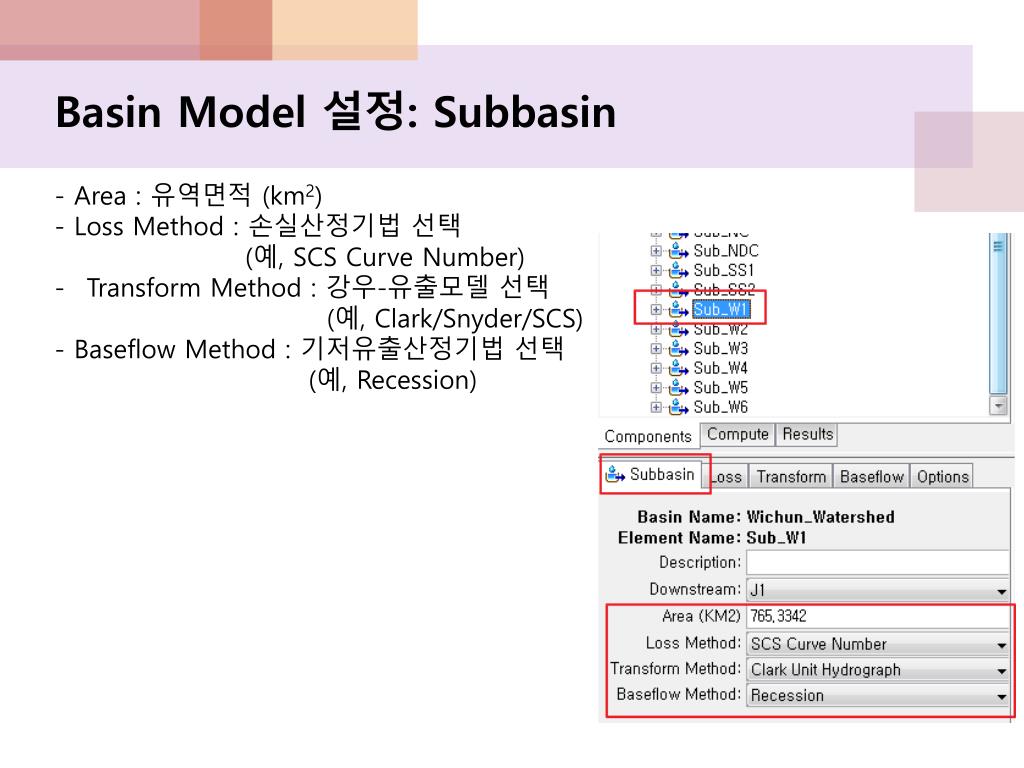

  22. Basin Model 설정: Subbasin • - Area : 유역면적 (km2) • - Loss Method : 손실산정기법 선택 • (예, SCS Curve Number) • Transform Method : 강우-유출모델 선택 • (예, Clark/Snyder/SCS) • - Baseflow Method : 기저유출산정기법 선택 • (예, Recession)

  23. Basin Model 설정: Loss - Initial Abstraction : 강우초기손실 빈칸으로 남겨둘 경우 다음 식을 이용하여 산정됨. - Curve Number : 소유역에 대한 CN값 (홍수유출분석시 AMC-III 조건 적용) - Impervious : 불투수율 (도시화 영향이 CN값에 반영될 경우 불투수율은 빈칸으로 남겨둠)

  24. Basin Model 설정: Transform a) Clark Unit Hydrograph - Time of Concentration : 도달시간, Tc (hr) - Storage Coefficient : 저류상수, K (hr)

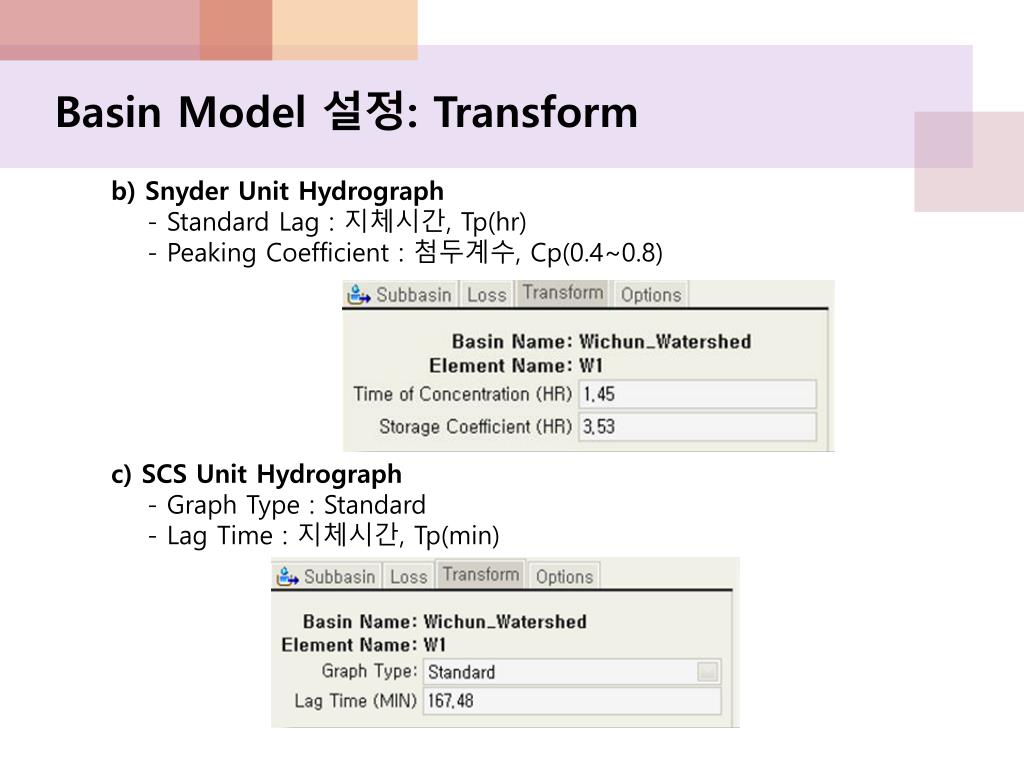

  25. Basin Model 설정: Transform b) Snyder Unit Hydrograph - Standard Lag : 지체시간, Tp(hr) - Peaking Coefficient : 첨두계수, Cp(0.4~0.8) c) SCS Unit Hydrograph - Graph Type : Standard - Lag Time : 지체시간, Tp(min)

  26. Routing Model 설정 Reach 선택 → Reach 탭에서 Routing Method 설정 (Muskingum)

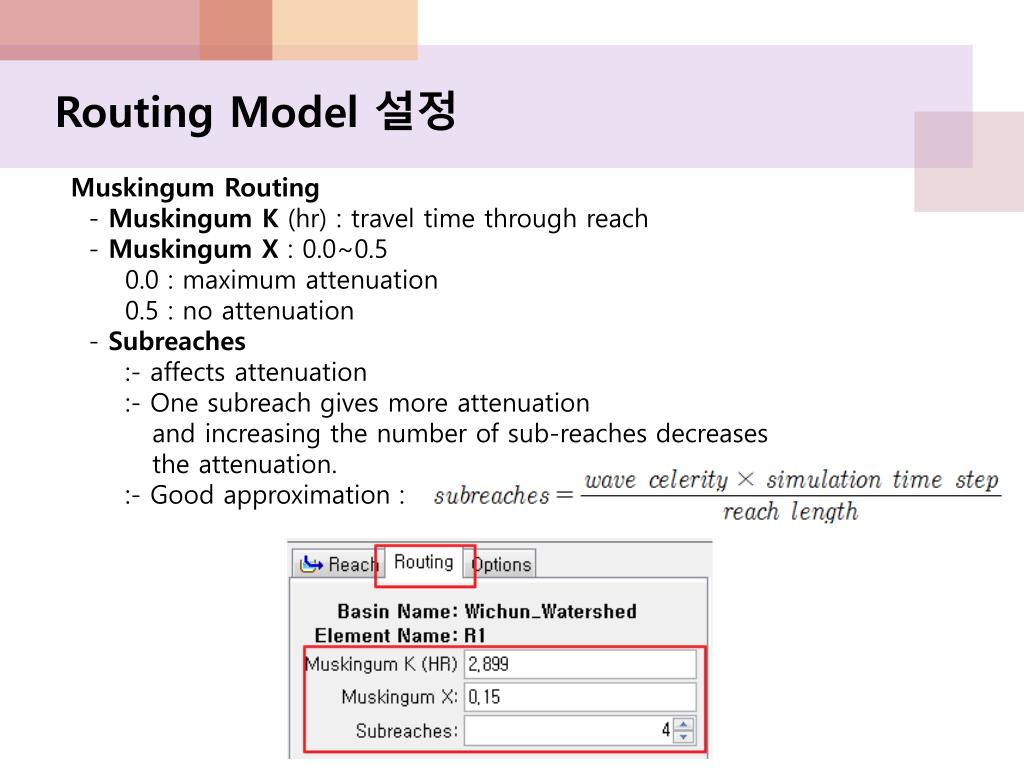

  27. Routing Model 설정 Muskingum Routing - Muskingum K (hr) : travel time through reach - Muskingum X : 0.0~0.5 0.0 : maximum attenuation 0.5 : no attenuation - Subreaches :- affects attenuation :- One subreach gives more attenuation and increasing the number of sub-reaches decreases the attenuation. :- Good approximation :

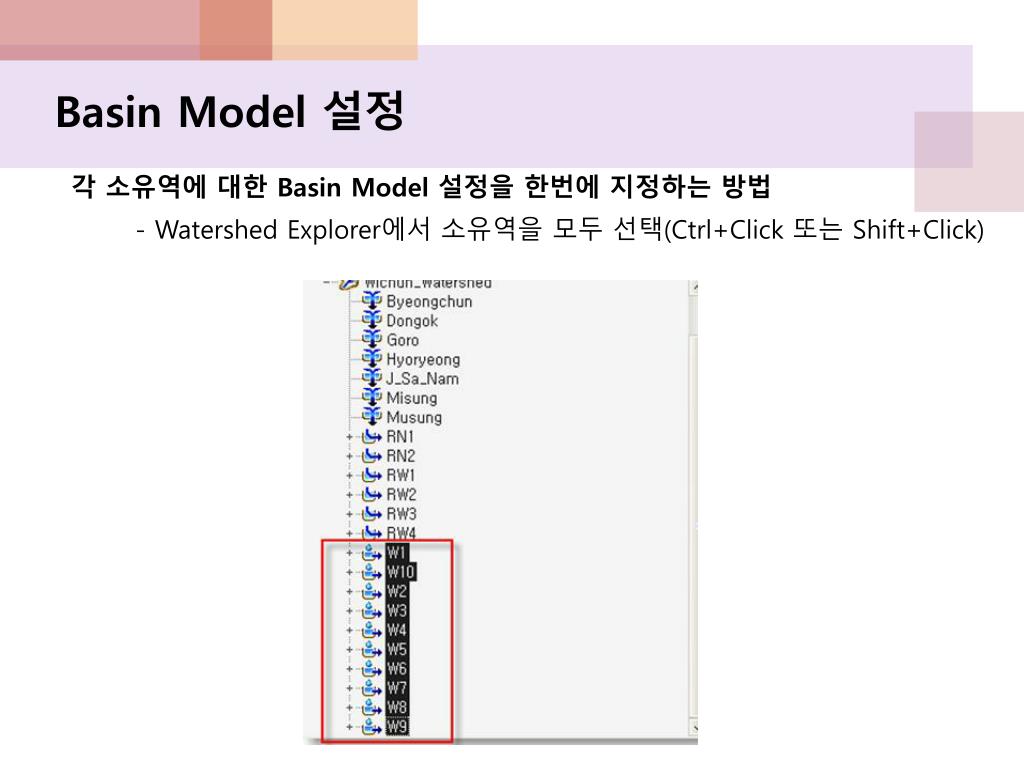

  28. Basin Model 설정 각 소유역에 대한 Basin Model 설정을 한번에 지정하는 방법 - Watershed Explorer에서 소유역을 모두 선택(Ctrl+Click 또는 Shift+Click)

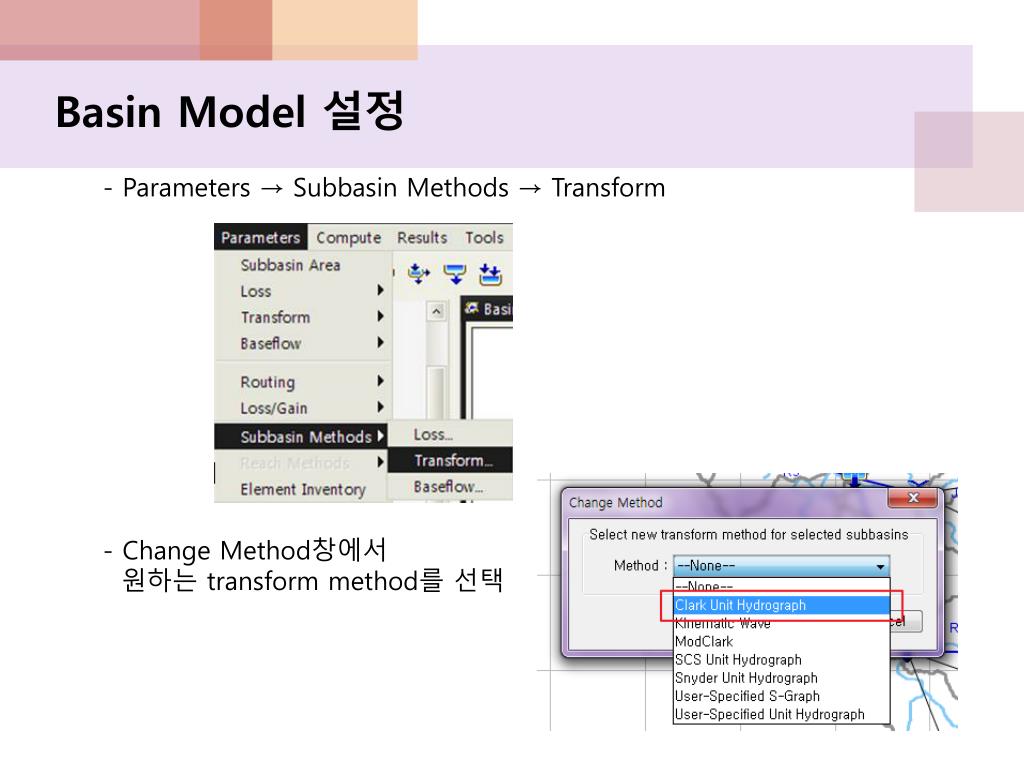

  29. Basin Model 설정 - Parameters → Subbasin Methods → Transform - Change Method창에서 원하는 transform method를 선택

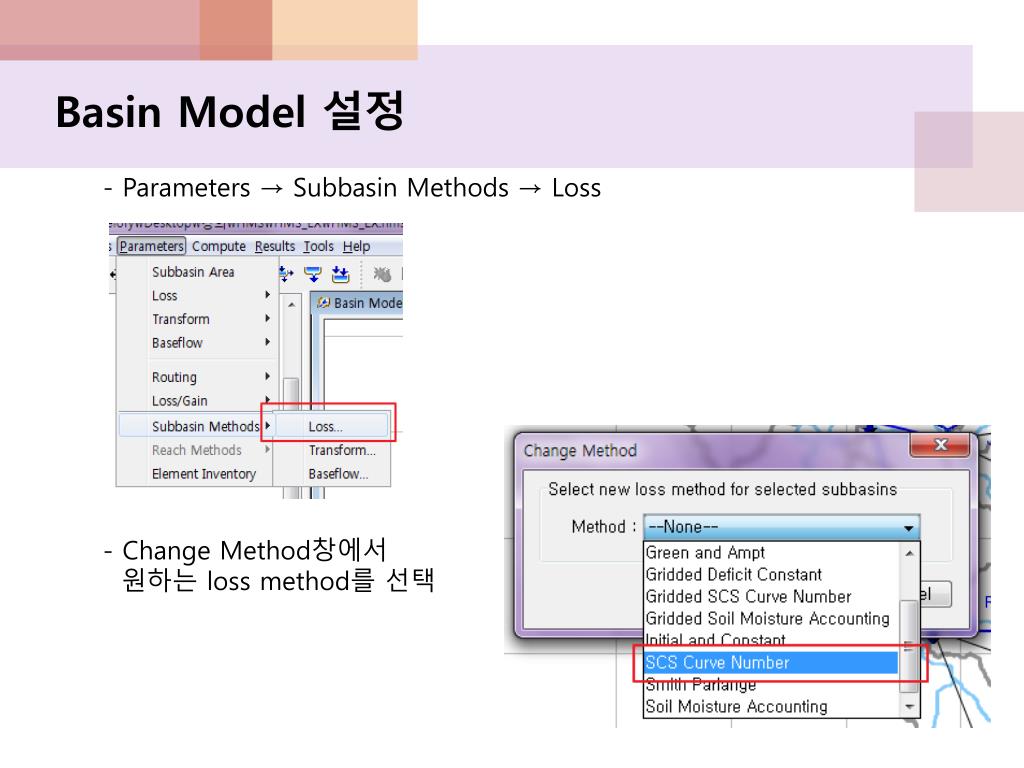

  30. Basin Model 설정 - Parameters → Subbasin Methods → Loss - Change Method창에서 원하는 loss method를 선택

  31. Basin Model 설정 - Parameters → Subbasin Methods → Baseflow - Change Method창에서 원하는 baseflow method를 선택

  32. Basin Model 설정 각 소유역에 대한 매개변수값을 한번에 입력하는 방법 - Parameters → Subbasin Area - Show Elements를 All Elements로 선택  매개변수값 입력  Apply  Close

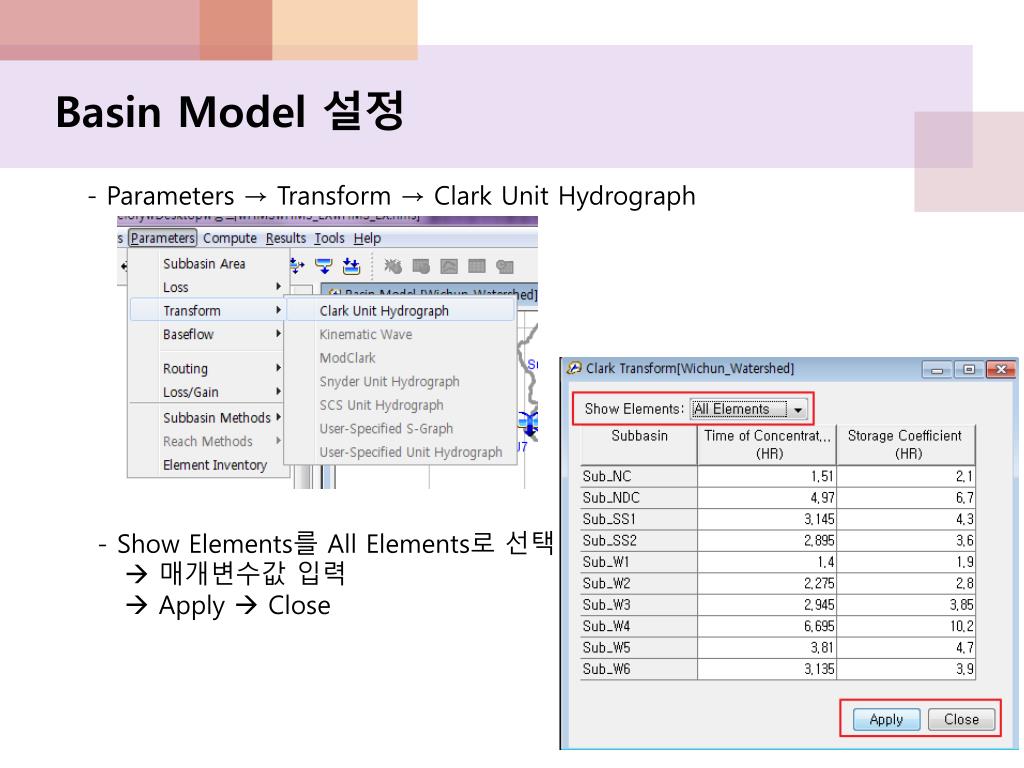

  33. Basin Model 설정 - Parameters → Transform → Clark Unit Hydrograph - Show Elements를 All Elements로 선택  매개변수값 입력  Apply  Close

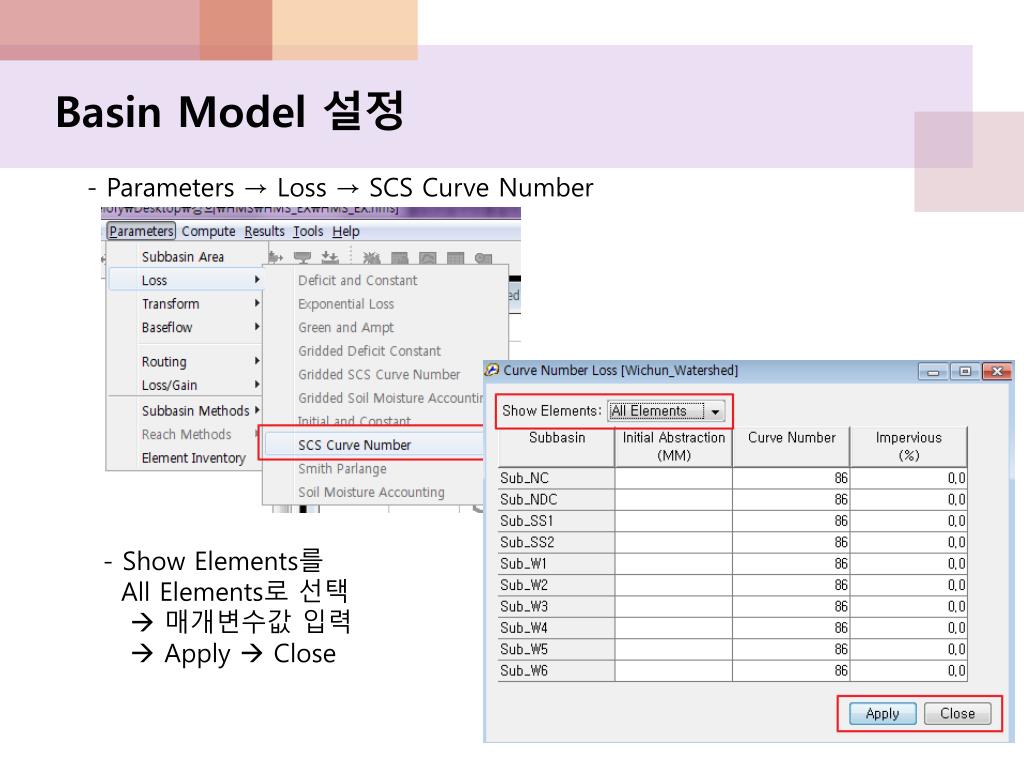

  34. Basin Model 설정 - Parameters → Loss → SCS Curve Number - Show Elements를 All Elements로 선택  매개변수값 입력  Apply  Close

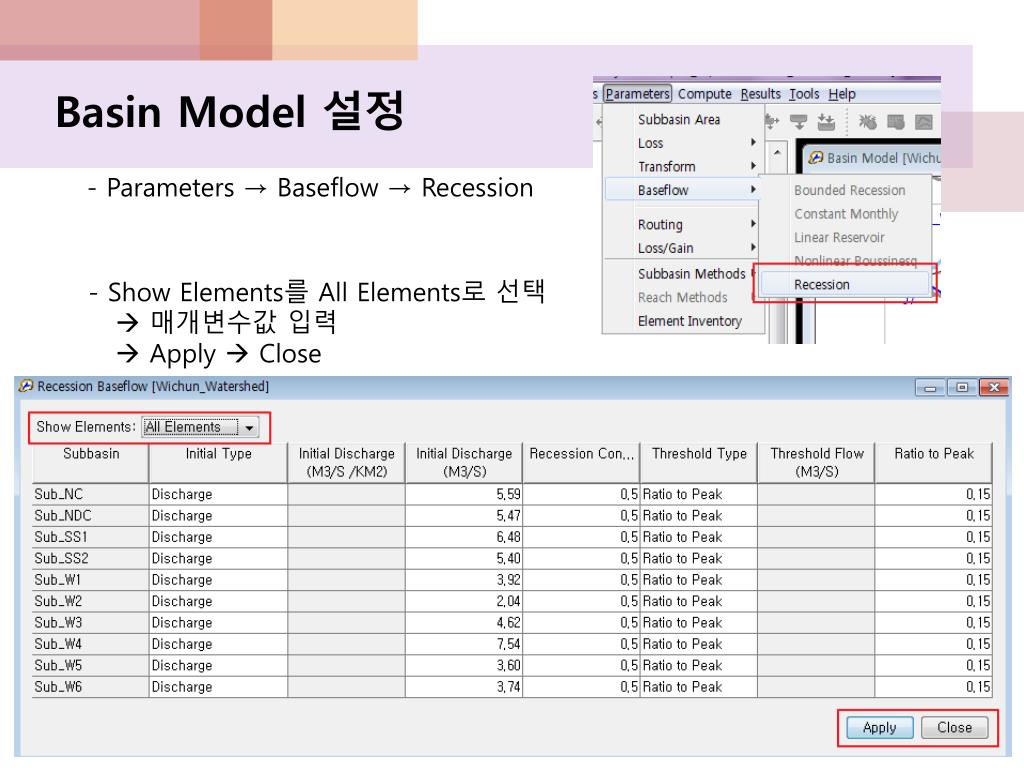

  35. Basin Model 설정 - Parameters → Baseflow → Recession - Show Elements를All Elements로 선택  매개변수값 입력  Apply  Close

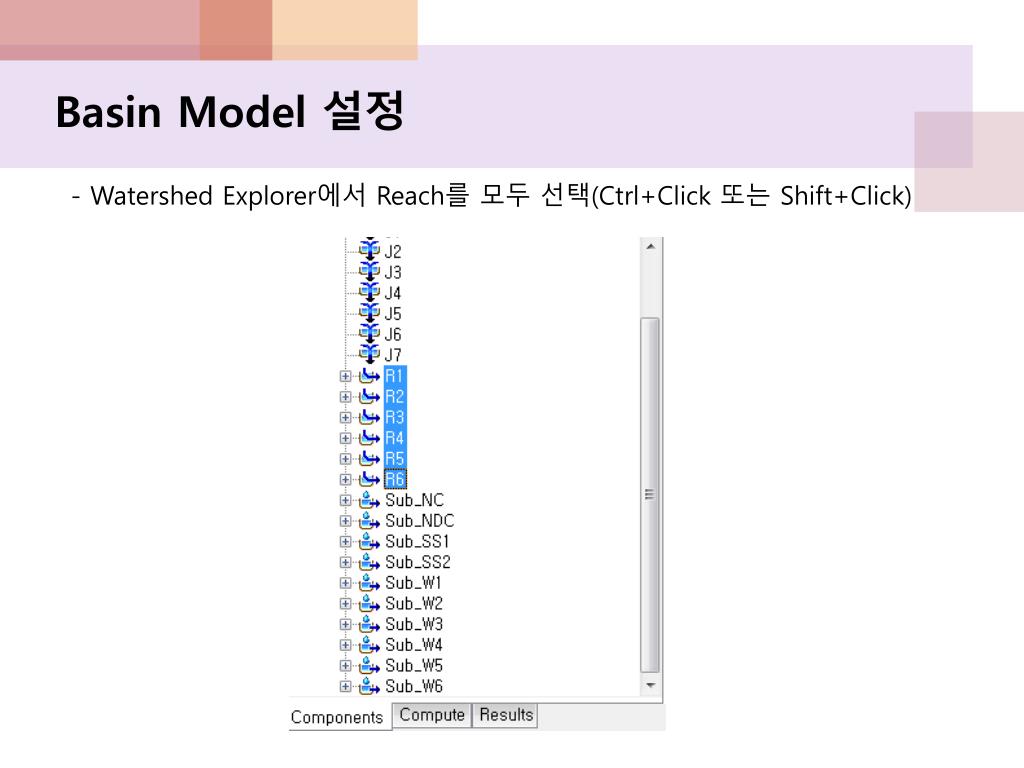

  36. Basin Model 설정 - Watershed Explorer에서 Reach를 모두 선택(Ctrl+Click 또는 Shift+Click)

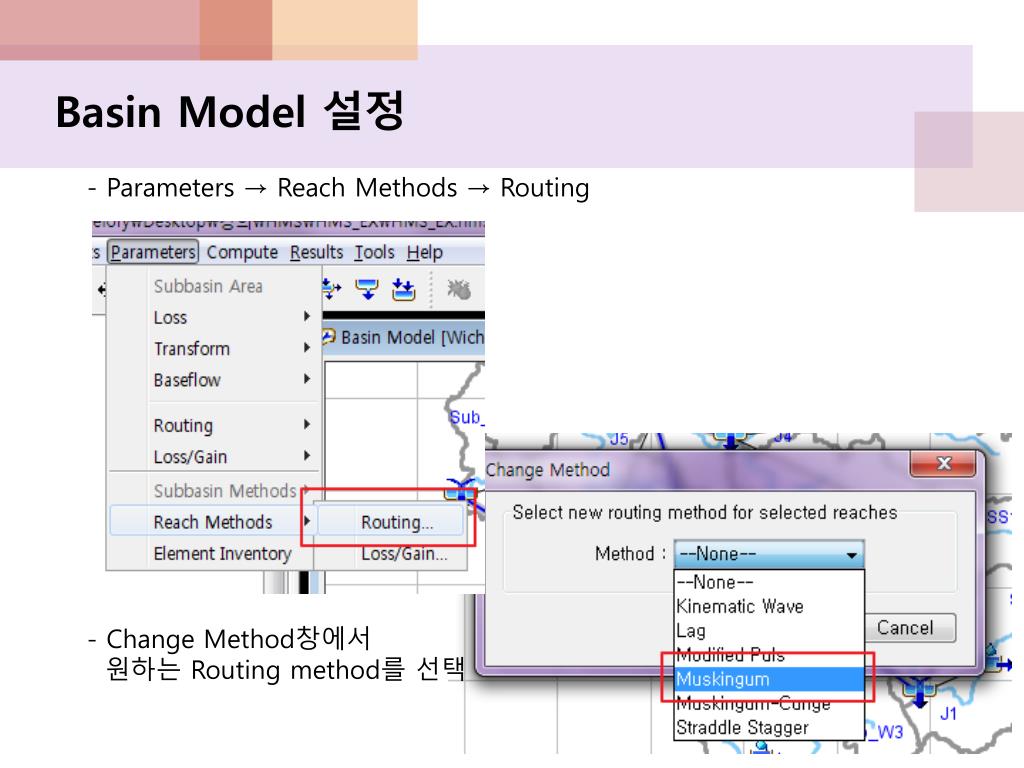

  37. Basin Model 설정 - Parameters → Reach Methods → Routing - Change Method창에서 원하는 Routing method를 선택

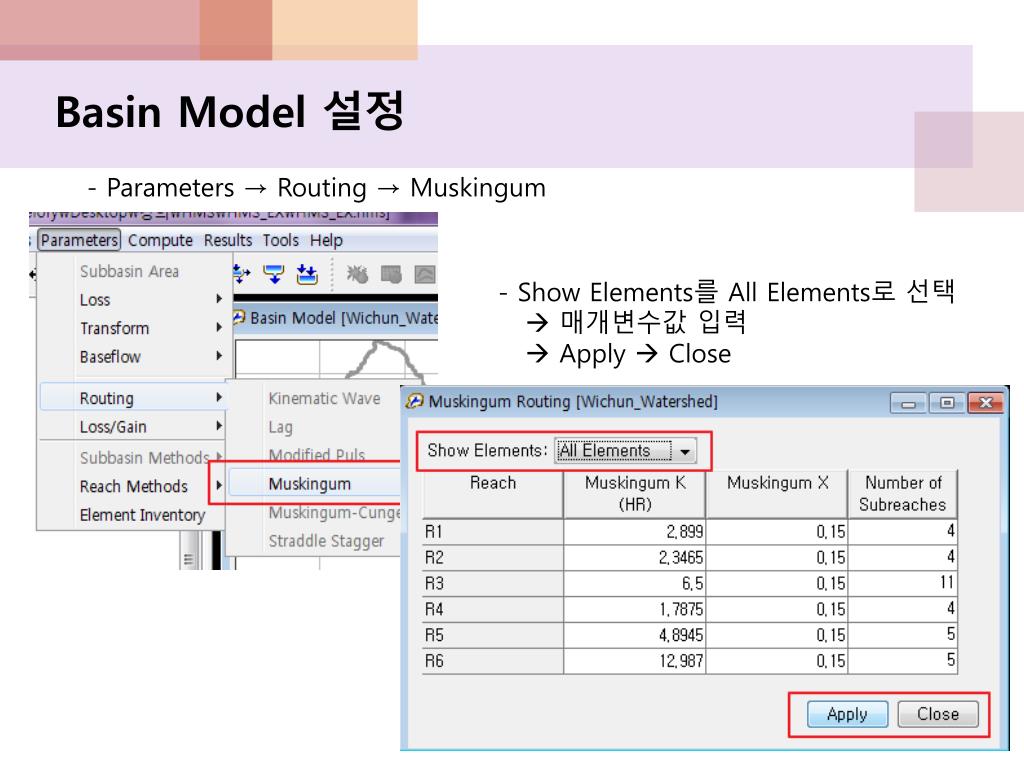

  38. Basin Model 설정 - Parameters → Routing → Muskingum - Show Elements를All Elements로 선택  매개변수값 입력  Apply  Close

  39. Control Specification

  40. 새로운 Control Specification 생성 Control Specification : 모의 시작과 종료시간, 시간간격을 설정 - Components → Control Specifications Manager - New 버튼 클릭 → Name 및 Description 입력 → Create 버튼 클릭

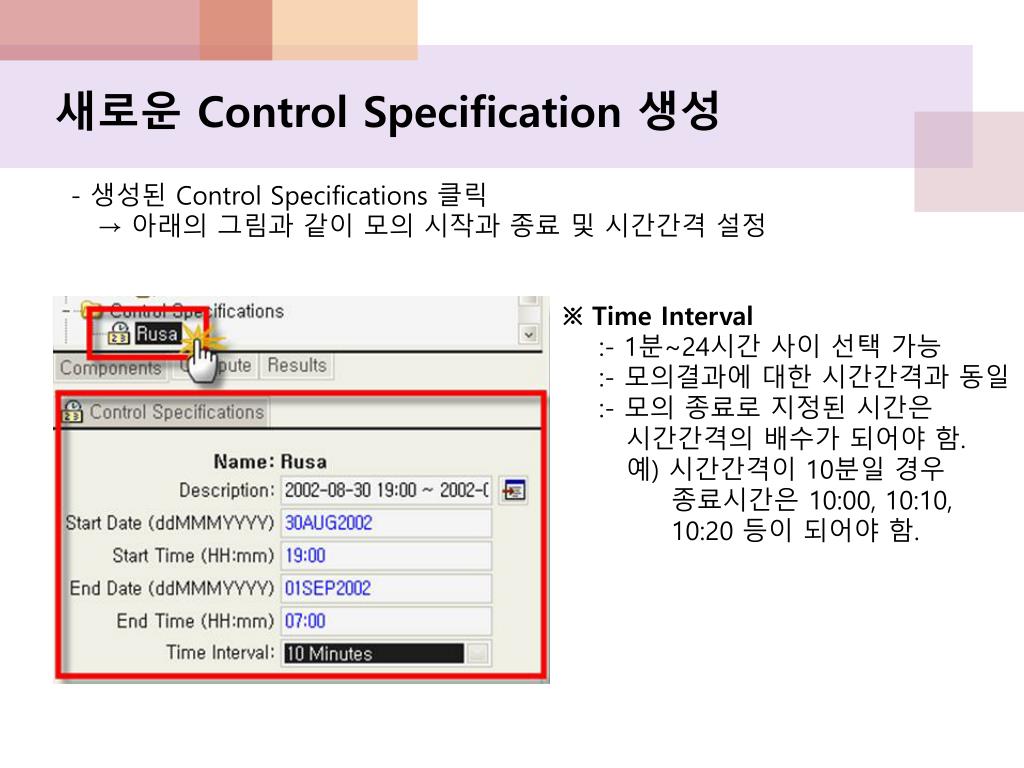

  41. 새로운 Control Specification 생성 - 생성된 Control Specifications 클릭 → 아래의 그림과 같이 모의 시작과 종료 및 시간간격설정 ※ Time Interval :- 1분~24시간 사이 선택 가능 :- 모의결과에 대한 시간간격과 동일 :- 모의 종료로 지정된 시간은 시간간격의 배수가 되어야 함. 예) 시간간격이 10분일 경우 종료시간은 10:00, 10:10, 10:20 등이 되어야 함.

  42. Gage 생성 시계열 자료 입력

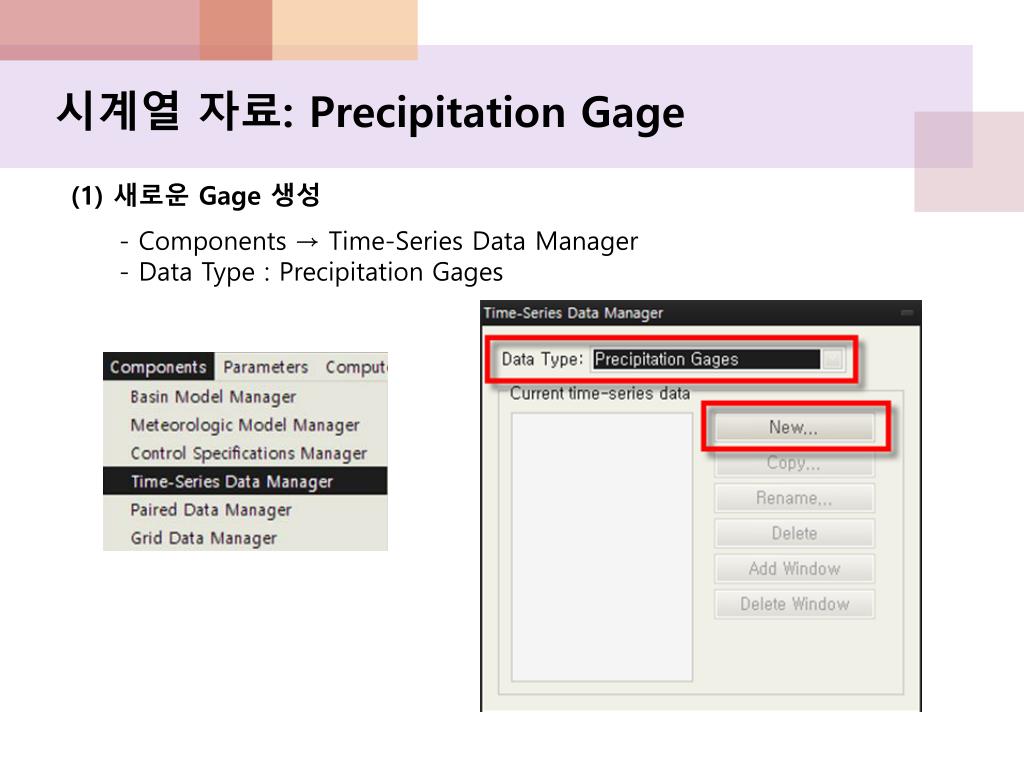

  43. 시계열 자료: Precipitation Gage (1) 새로운 Gage 생성 - Components → Time-Series Data Manager - Data Type : Precipitation Gages

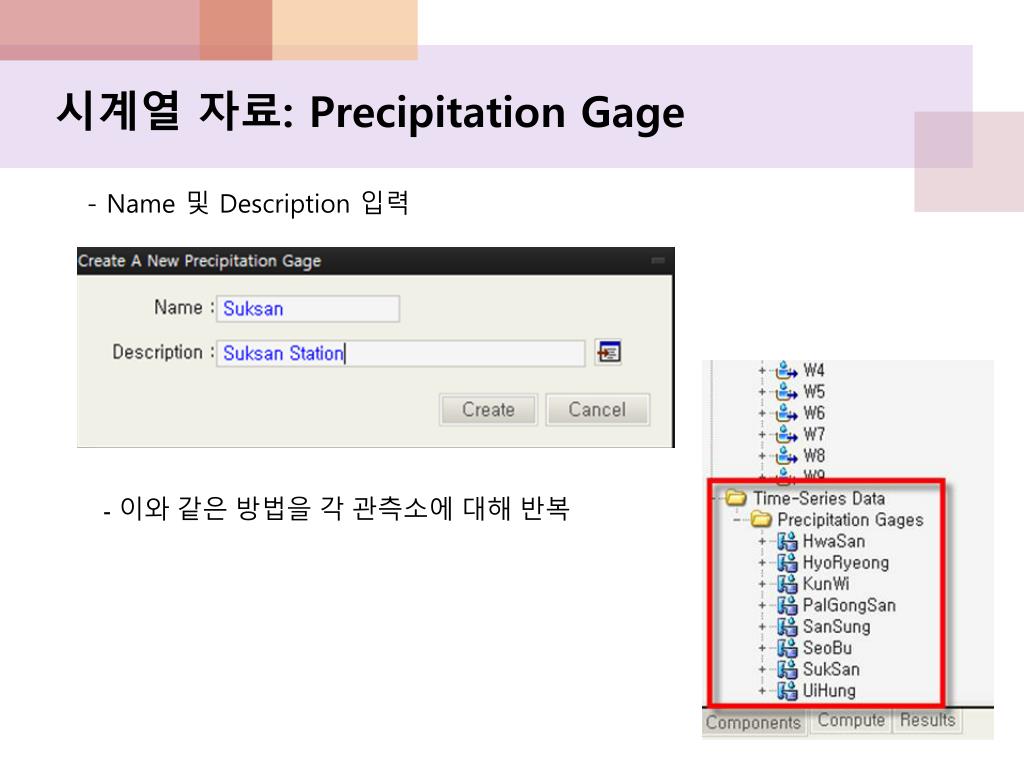

  44. 시계열 자료: Precipitation Gage - Name 및 Description 입력 - 이와 같은 방법을 각 관측소에 대해 반복

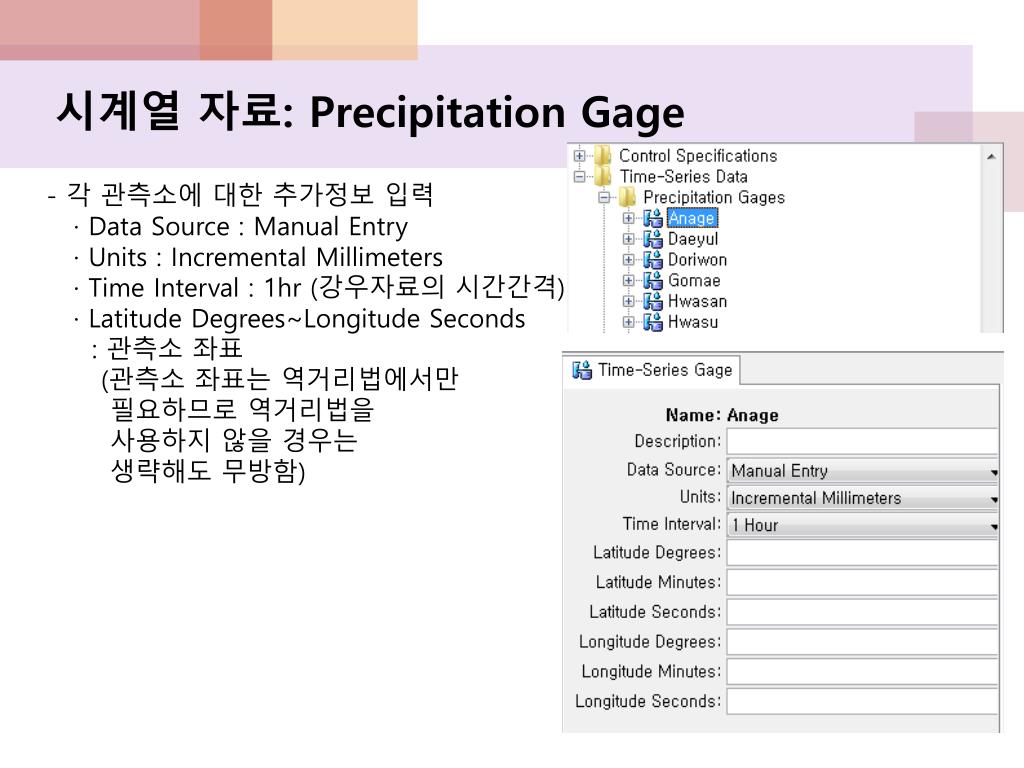

  45. 시계열 자료: Precipitation Gage - 각 관측소에 대한 추가정보 입력 · Data Source : Manual Entry · Units : Incremental Millimeters · Time Interval : 1hr (강우자료의 시간간격) · Latitude Degrees~Longitude Seconds : 관측소 좌표 (관측소 좌표는 역거리법에서만 필요하므로 역거리법을 사용하지 않을 경우는 생략해도 무방함)

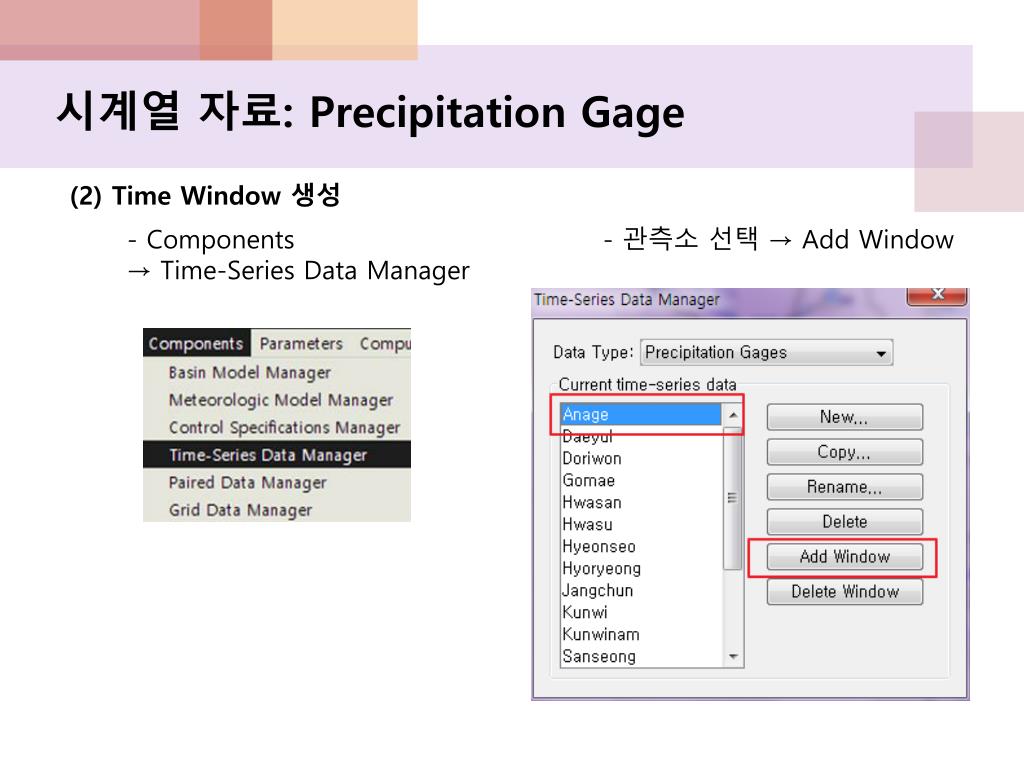

  46. 시계열 자료: Precipitation Gage (2) Time Window 생성 - Components → Time-Series Data Manager - 관측소 선택 → Add Window

  47. 시계열 자료: Precipitation Gage - Create From Control Specifications : Enter Manually → 시작 및 종료 시간 입력 → Add 버튼 클릭 또는 Gage의 Time Window를 선택한 후 아래의 Time Window 탭에서 시작 및 종료 시간 입력

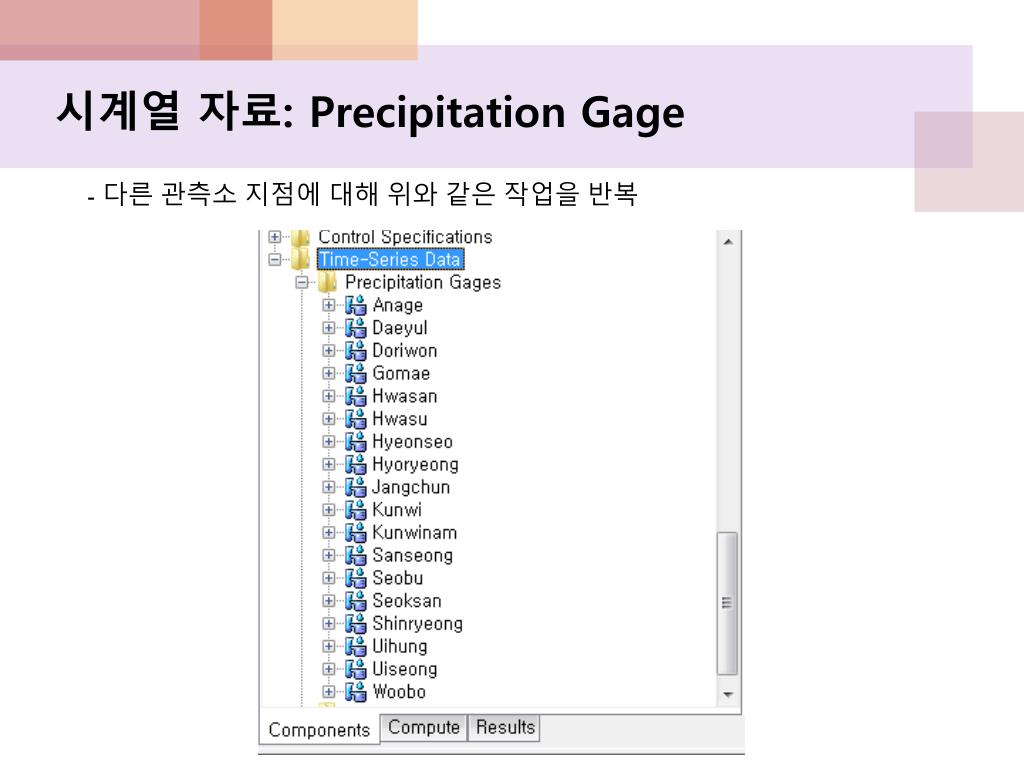

  48. 시계열 자료: Precipitation Gage - 다른 관측소 지점에 대해 위와 같은 작업을 반복
