Presentation Transcript

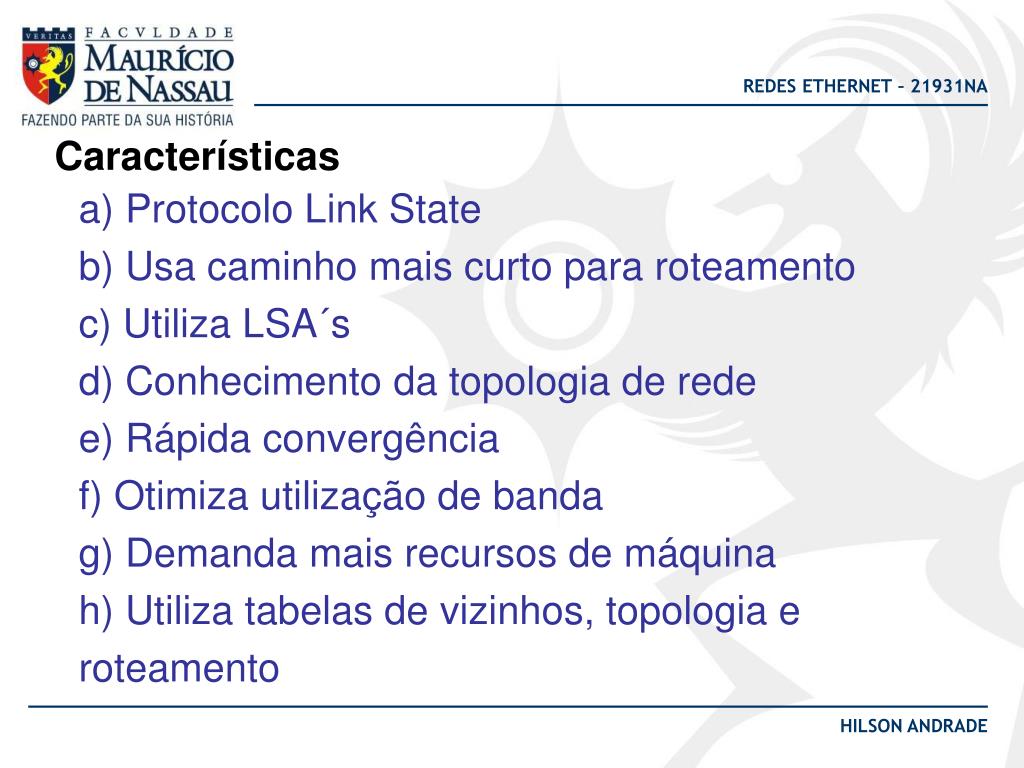

slide2

Características

a) Protocolo Link State

b) Usa caminho mais curto para roteamento

c) Utiliza LSA´s

d) Conhecimento da topologia de rede

e) Rápida convergência

f) Otimiza utilização de banda

g) Demanda mais recursos de máquina

h) Utiliza tabelas de vizinhos, topologia e roteamento

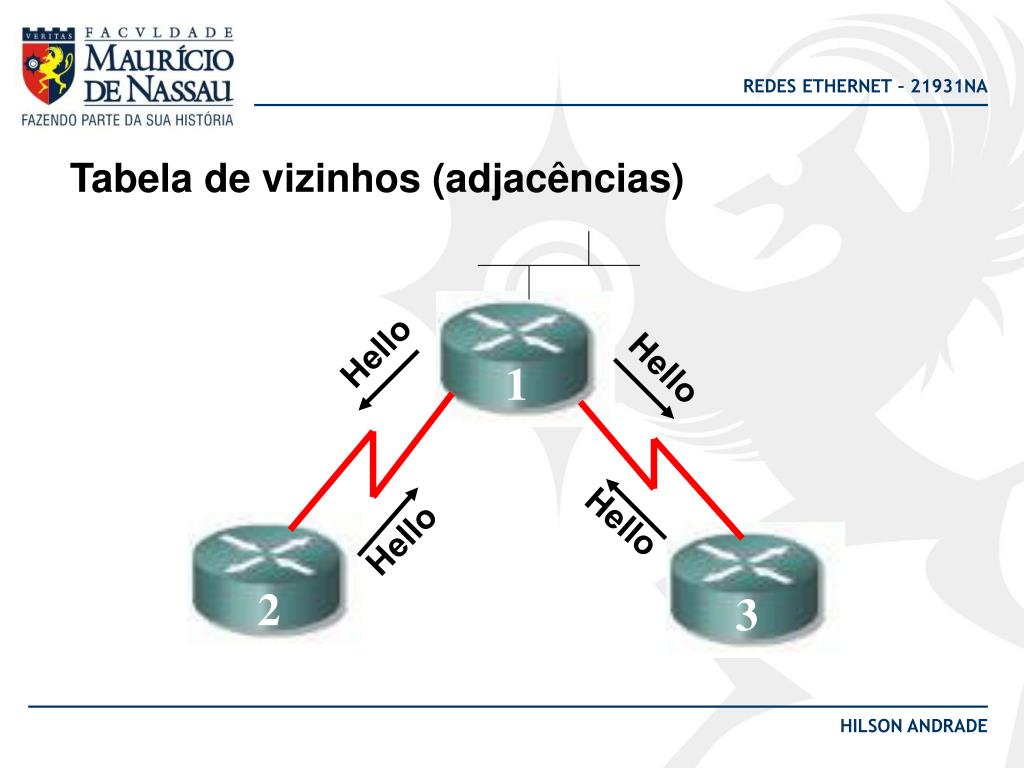

slide3

Tabela de vizinhos (adjacências)

Hello

Hello

1

Hello

Hello

2

3

slide6

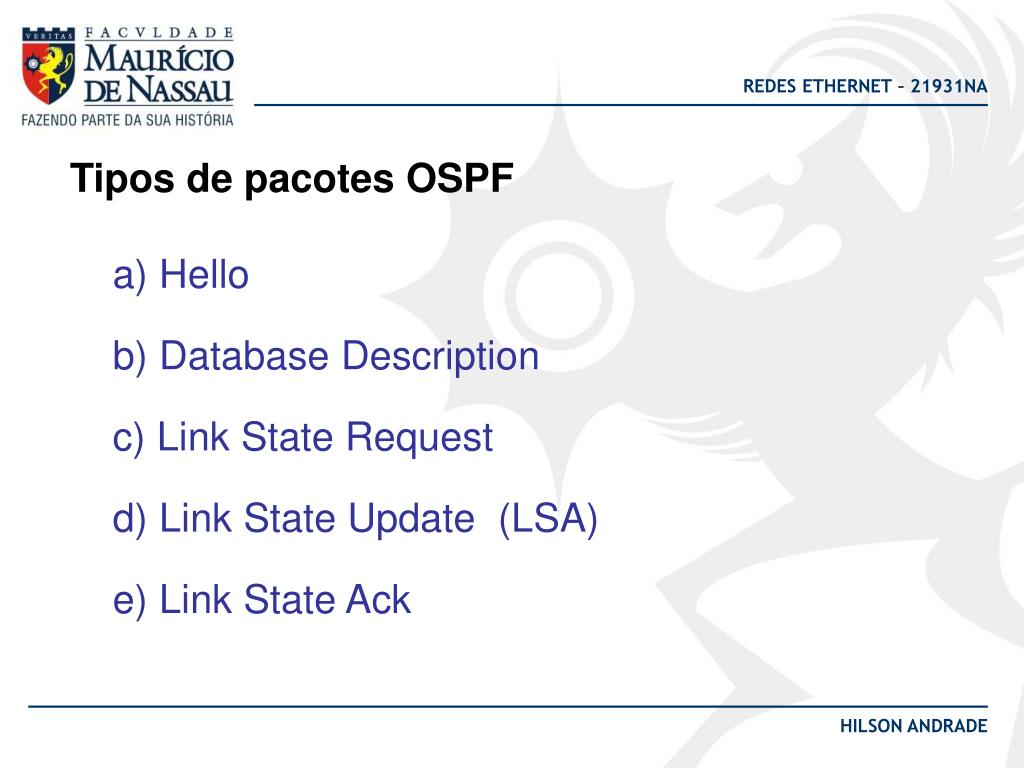

Tipos de pacotes OSPF

a) Hello

b) Database Description

c) Link State Request

d) Link State Update (LSA)

e) Link State Ack

slide7

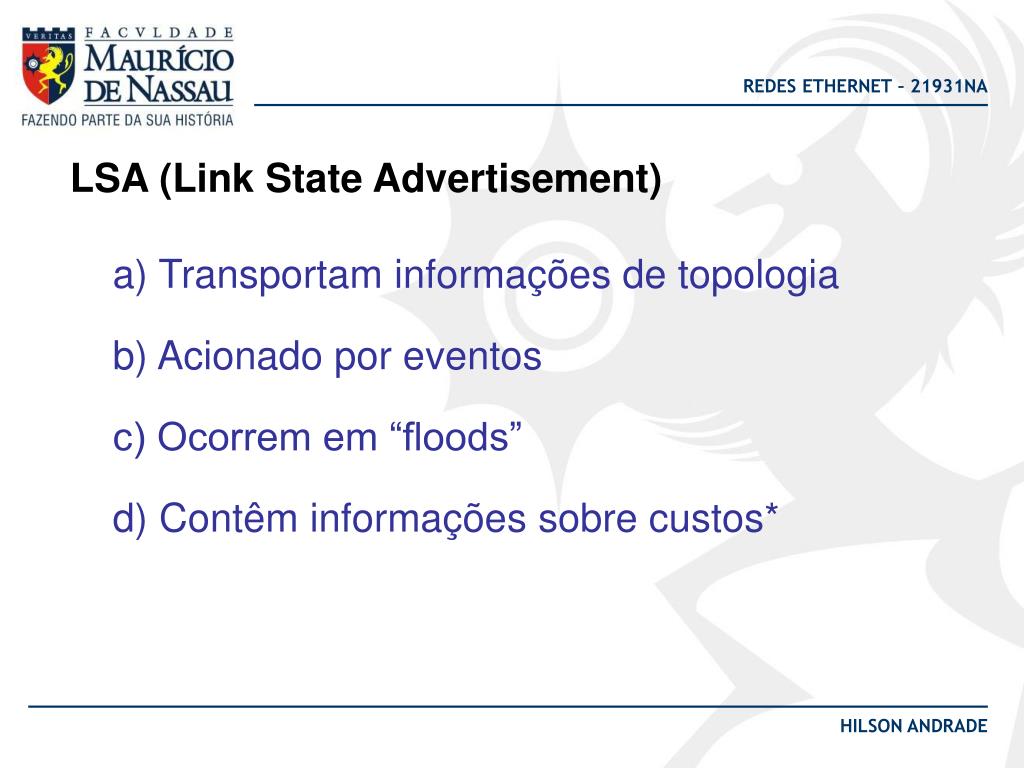

LSA (Link State Advertisement)

a) Transportam informações de topologia

b) Acionado por eventos

c) Ocorrem em “floods”

d) Contêm informações sobre custos*

slide8

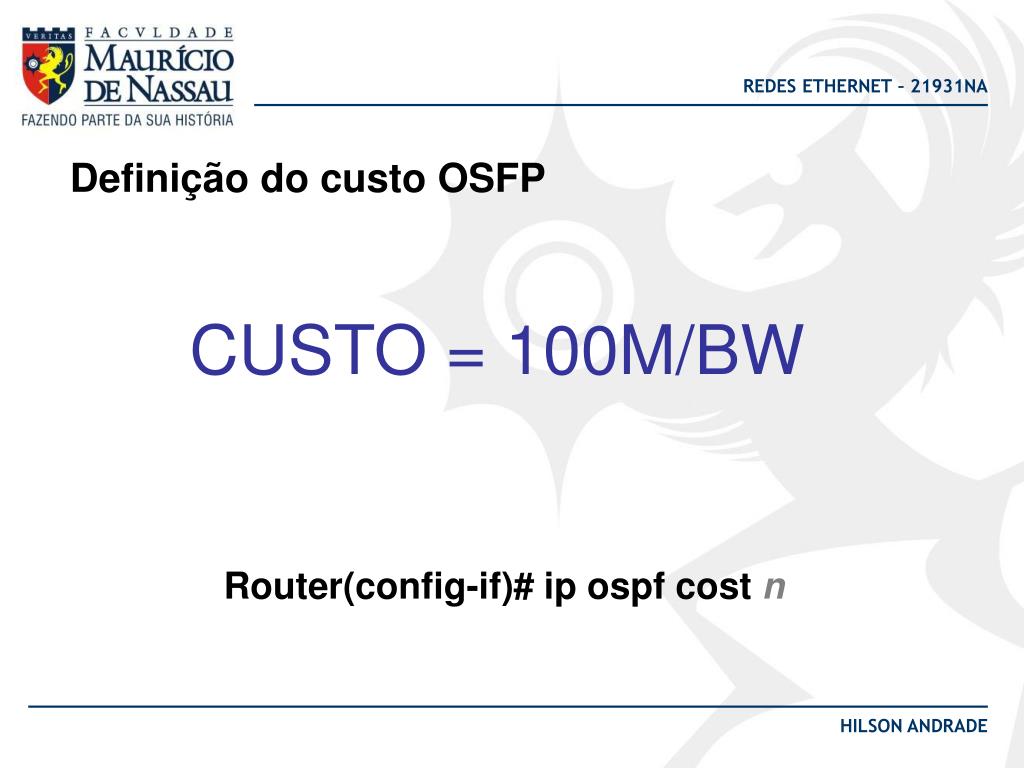

Definição do custo OSFP

CUSTO = 100M/BW

Router(config-if)# ip ospf cost n

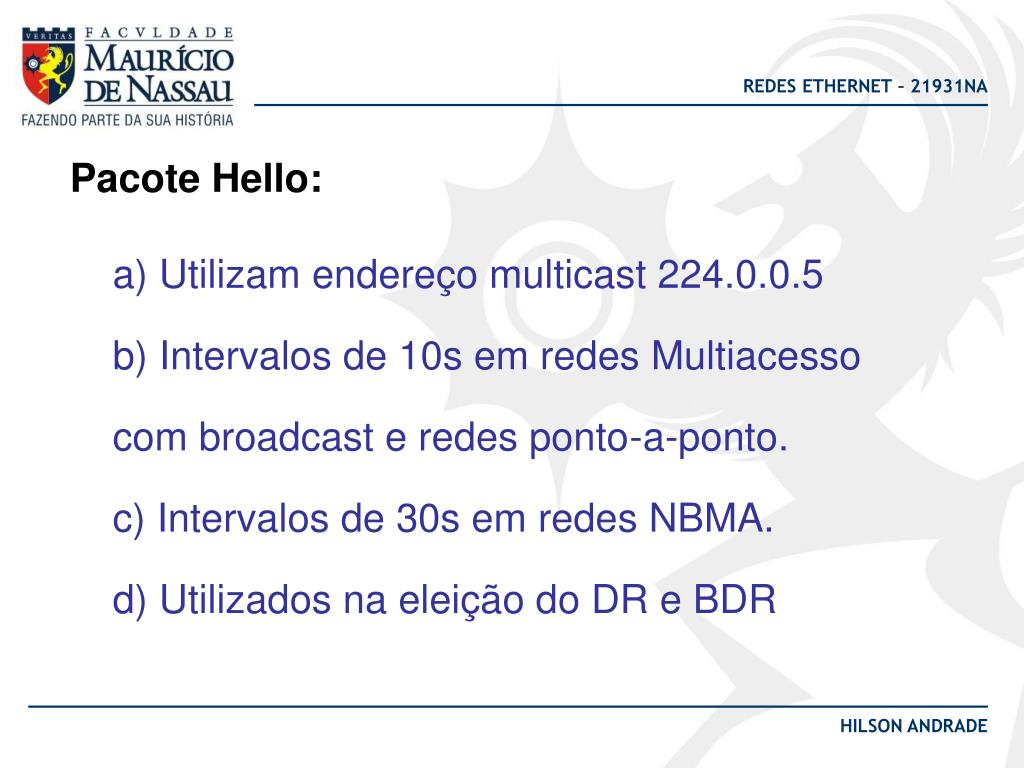

slide13

Pacote Hello:

a) Utilizam endereço multicast 224.0.0.5

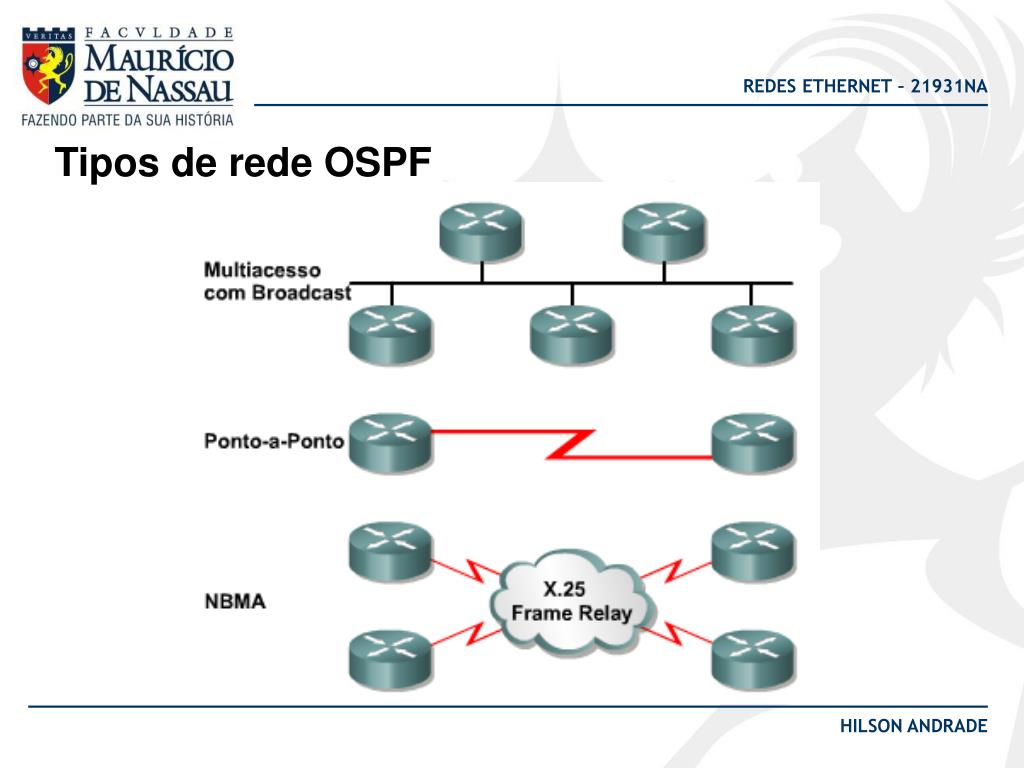

b) Intervalos de 10s em redes Multiacesso com broadcast e redes ponto-a-ponto.

c) Intervalos de 30s em redes NBMA.

d) Utilizados na eleição do DR e BDR

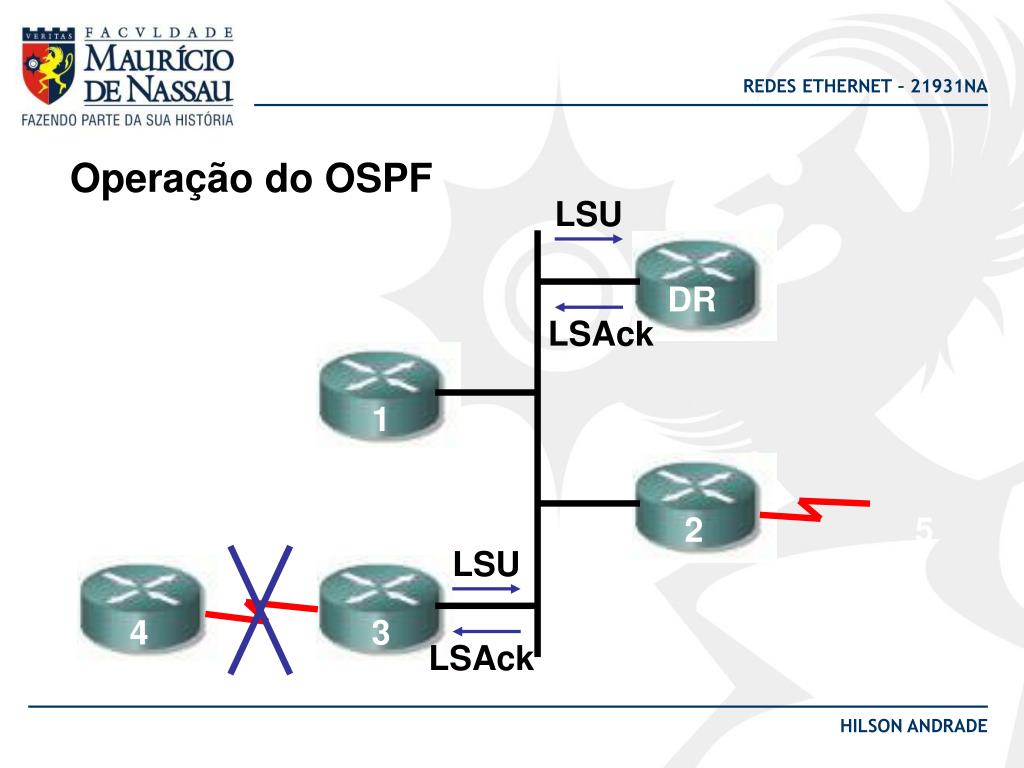

slide14

Operação do OSPF

LSU

DR

LSAck

1

2

5

LSU

4

3

LSAck

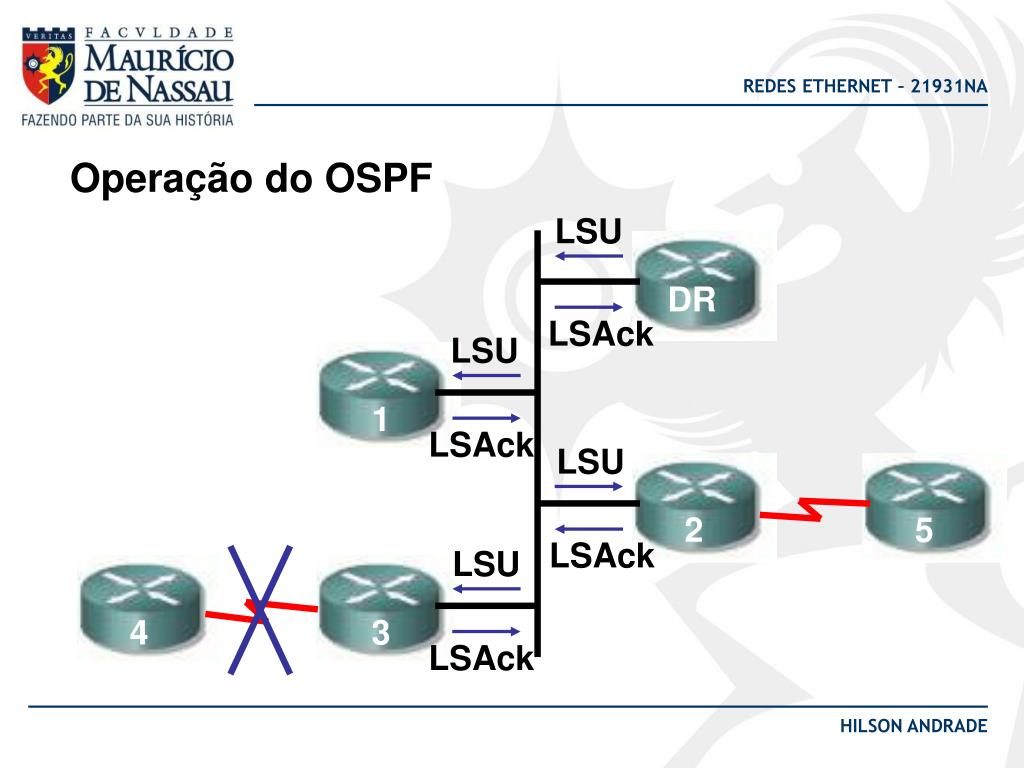

slide15

LSU

LSAck

LSU

LSAck

LSU

LSAck

Operação do OSPF

LSU

DR

LSAck

1

2

5

4

3
