professor rodrigo penna
Professor Rodrigo Penna

Sítio na internet:

www.fisicanovestibular.com.br

Blog: www.quantizado.blogspot.com

Link para currículo no Sistema Lattes:

http://lattes.cnpq.br/6150368513460565

EMAILs

professorrodrigopenna@yahoo.com.br

penna@nuclear.ufmg.br

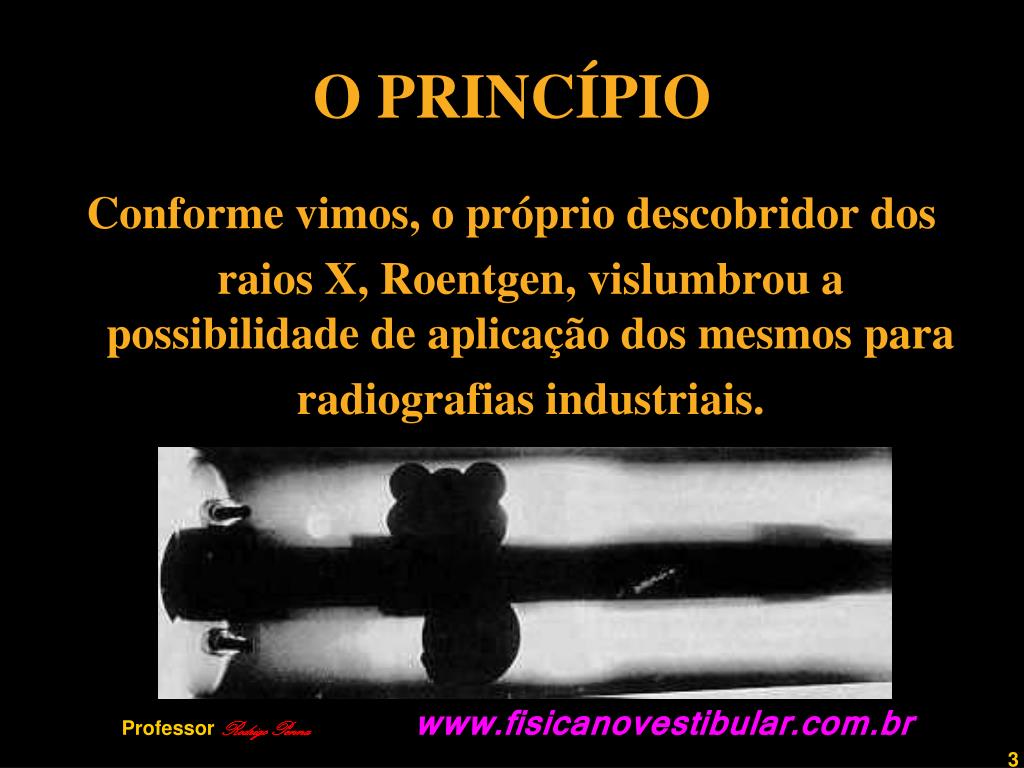

o princ pio
O PRINCÍPIO

Conforme vimos, o próprio descobridor dos

raios X, Roentgen, vislumbrou a possibilidade de aplicação dos mesmos para

radiografias industriais.

Professor Rodrigo Penna www.fisicanovestibular.com.br

e nsaios n o d estrutivos

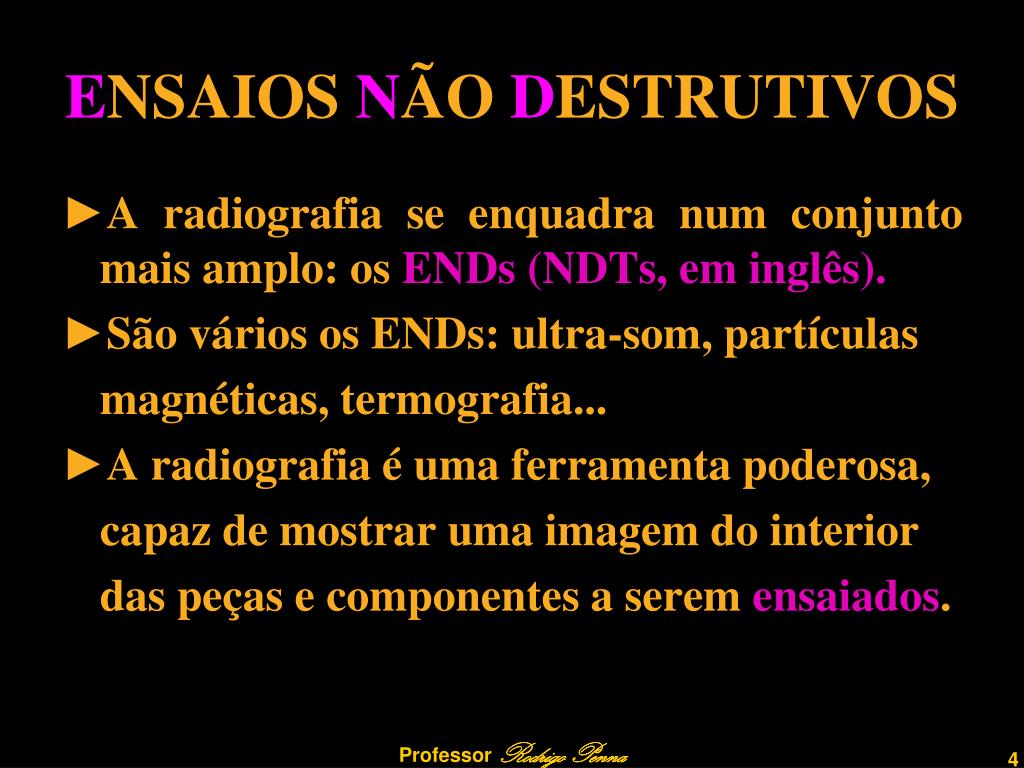

ENSAIOS NÃO DESTRUTIVOS
  • A radiografia se enquadra num conjunto mais amplo: os ENDs (NDTs, em inglês).
  • São vários os ENDs: ultra-som, partículas

magnéticas, termografia...

  • A radiografia é uma ferramenta poderosa,

capaz de mostrar uma imagem do interior

das peças e componentes a serem ensaiados.

Professor Rodrigo Penna

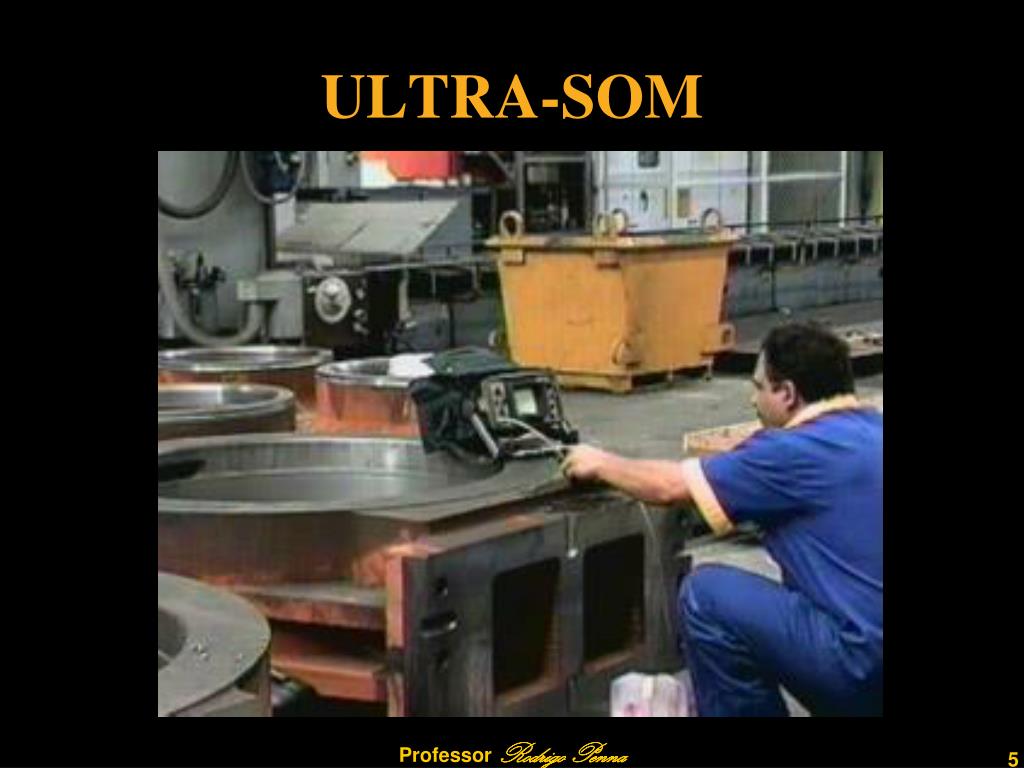

ultra som
ULTRA-SOM

Professor Rodrigo Penna

emiss o ac stica

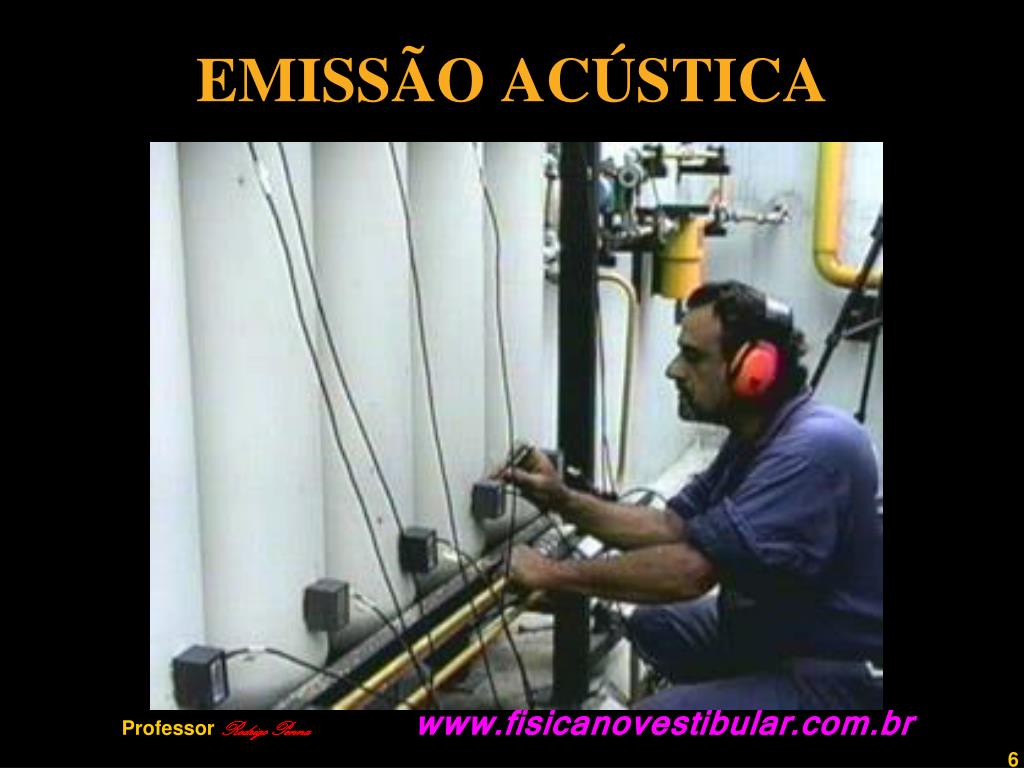

EMISSÃO ACÚSTICA

Professor Rodrigo Penna www.fisicanovestibular.com.br

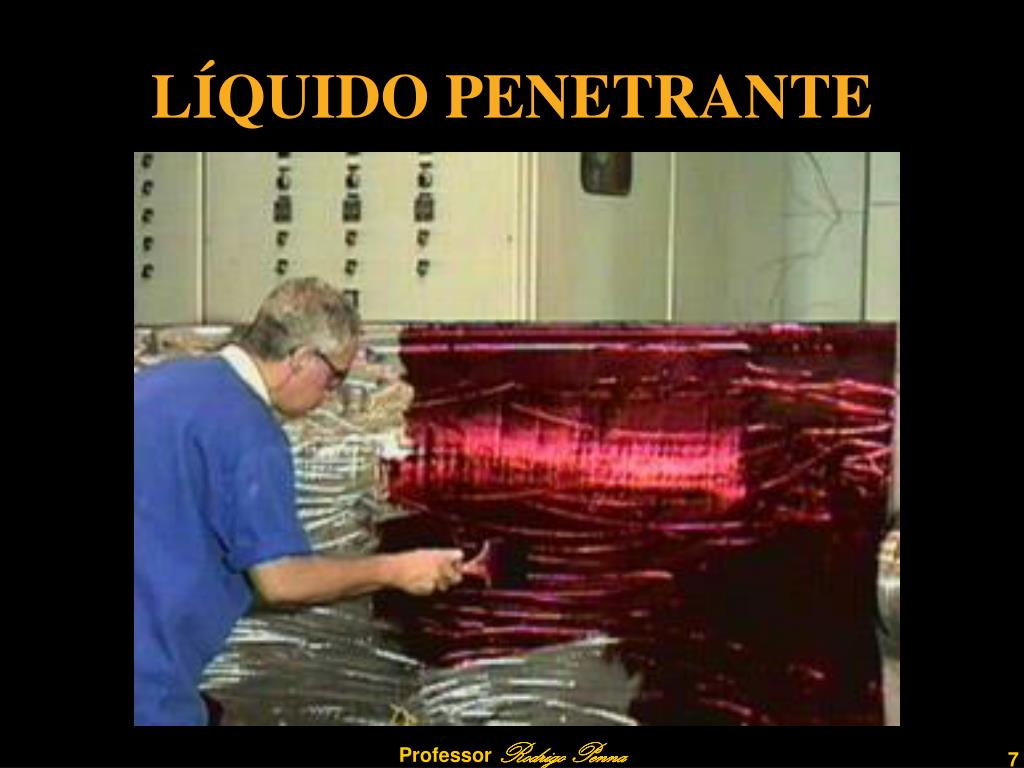

l quido penetrante
LÍQUIDO PENETRANTE

Professor Rodrigo Penna

correntes parasitas
CORRENTES PARASITAS

Professor Rodrigo Penna www.fisicanovestibular.com.br

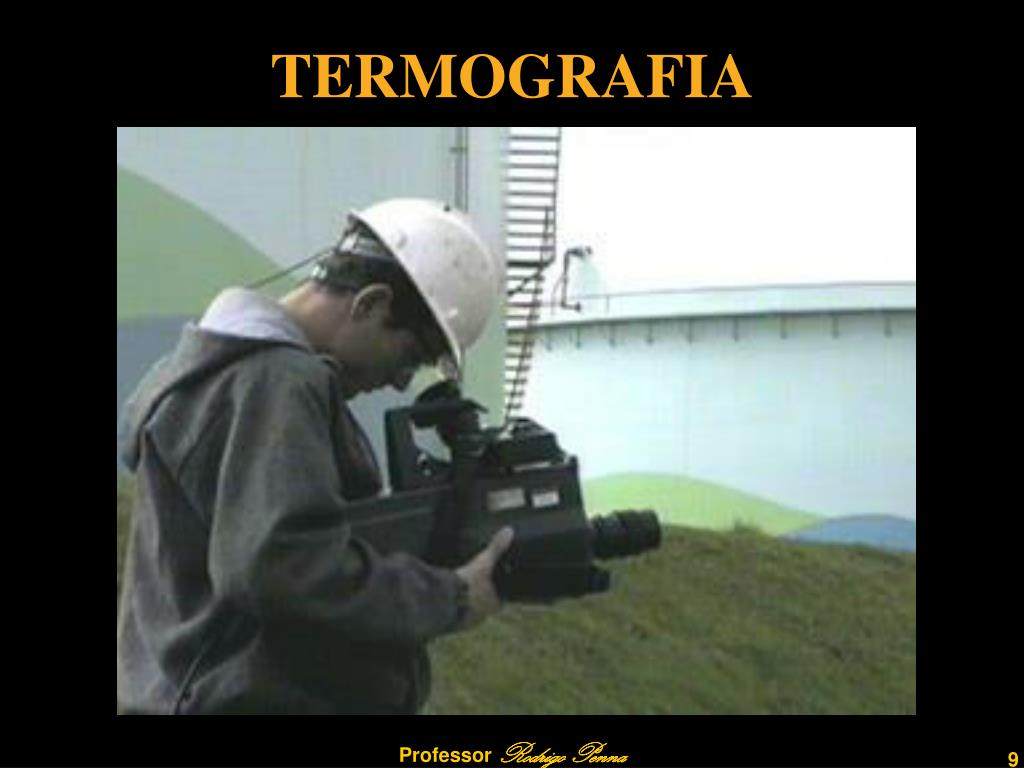

termografia
TERMOGRAFIA

Professor Rodrigo Penna

esquema b sico de um ensaio

= menor exposição.

= maior exposição.

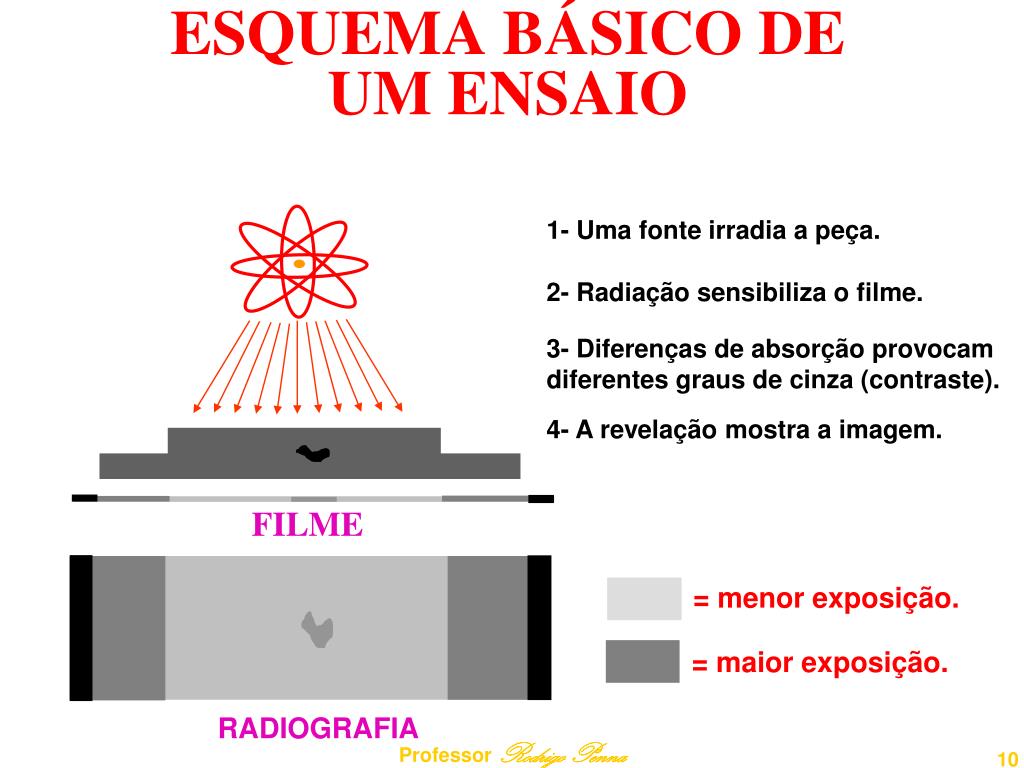

ESQUEMA BÁSICO DE UM ENSAIO

1- Uma fonte irradia a peça.

2- Radiação sensibiliza o filme.

3- Diferenças de absorção provocam

diferentes graus de cinza (contraste).

4- A revelação mostra a imagem.

FILME

RADIOGRAFIA

Professor Rodrigo Penna

duas t cnicas distintas

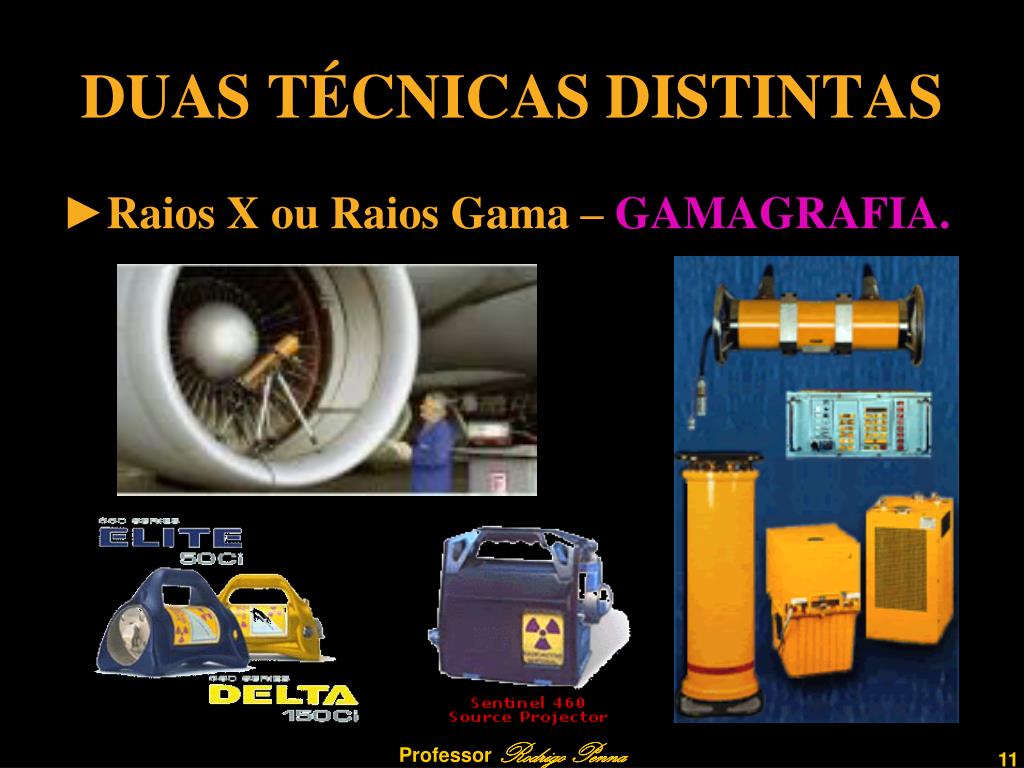

DUAS TÉCNICAS DISTINTAS
  • Raios X ou Raios Gama – GAMAGRAFIA.

Professor Rodrigo Penna

equipamento de raio x

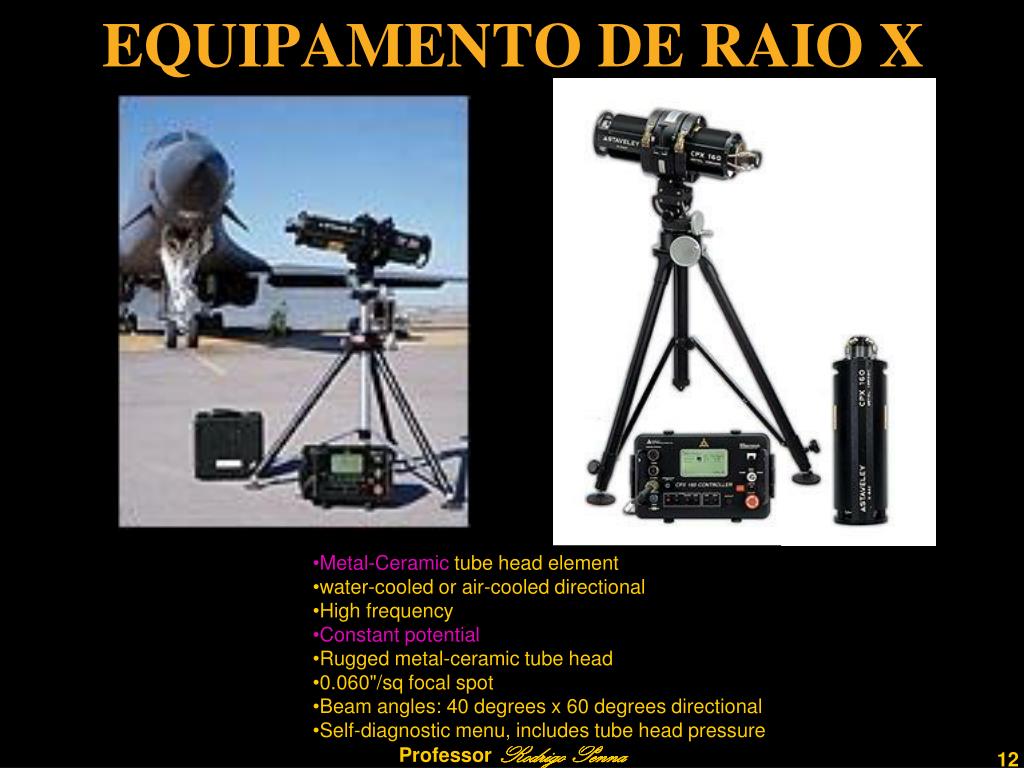

EQUIPAMENTO DE RAIO X
  • Metal-Ceramic tube head element
  • water-cooled or air-cooled directional
  • High frequency
  • Constant potential
  • Rugged metal-ceramic tube head
  • 0.060"/sq focal spot
  • Beam angles: 40 degrees x 60 degrees directional
  • Self-diagnostic menu, includes tube head pressure

Professor Rodrigo Penna

equipamento de gamagrafia 1

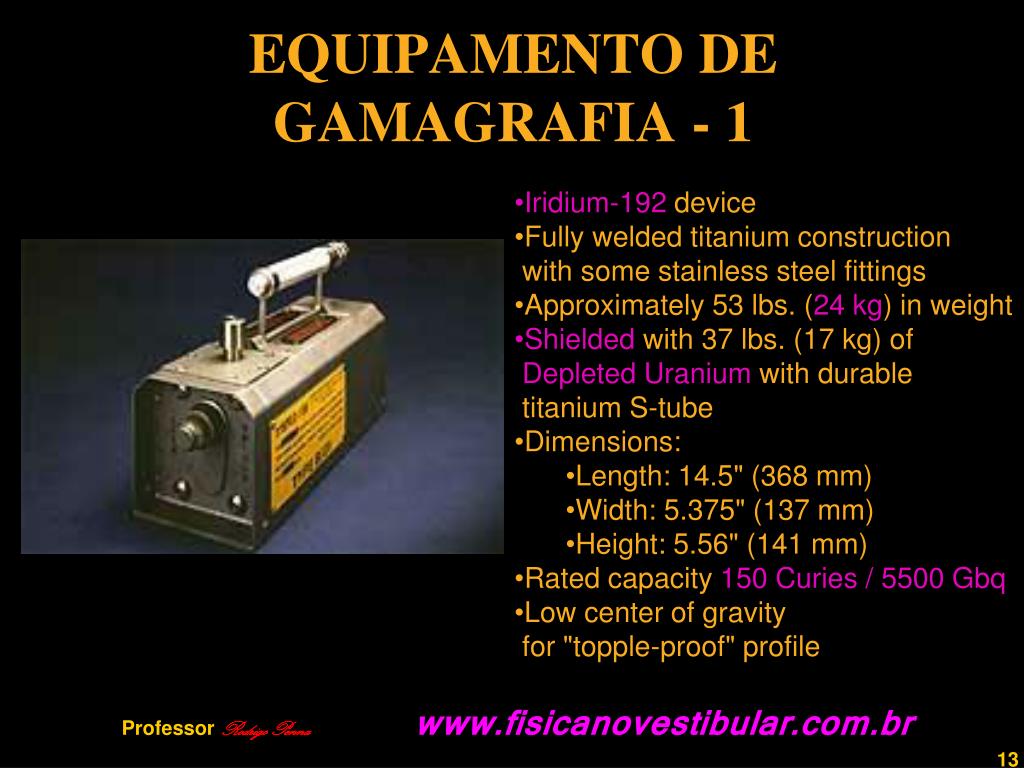

EQUIPAMENTO DE GAMAGRAFIA - 1
  • Iridium-192 device
  • Fully welded titanium construction
  • with some stainless steel fittings
  • Approximately 53 lbs. (24 kg) in weight
  • Shielded with 37 lbs. (17 kg) of
  • Depleted Uranium with durable
  • titanium S-tube
  • Dimensions:
    • Length: 14.5" (368 mm)
    • Width: 5.375" (137 mm)
    • Height: 5.56" (141 mm)
  • Rated capacity 150 Curies / 5500 Gbq
  • Low center of gravity
  • for "topple-proof" profile

Professor Rodrigo Penna www.fisicanovestibular.com.br

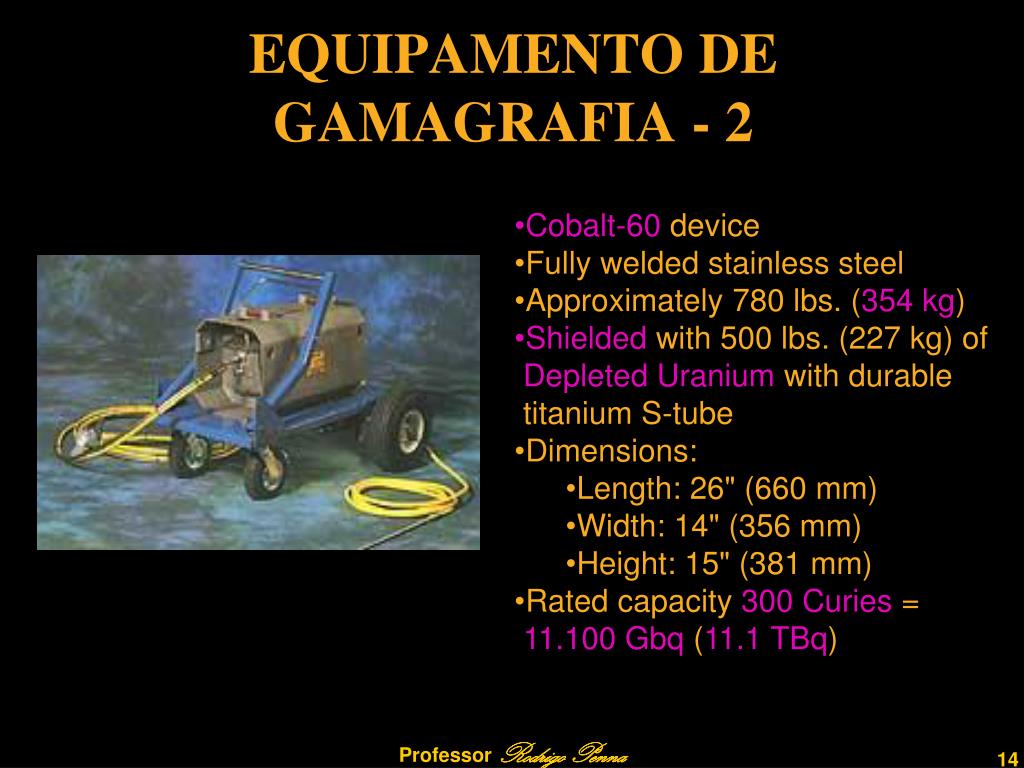

equipamento de gamagrafia 2
EQUIPAMENTO DE GAMAGRAFIA - 2
  • Cobalt-60 device
  • Fully welded stainless steel
  • Approximately 780 lbs. (354 kg)
  • Shielded with 500 lbs. (227 kg) of
  • Depleted Uranium with durable
  • titanium S-tube
  • Dimensions:
    • Length: 26" (660 mm)
    • Width: 14" (356 mm)
    • Height: 15" (381 mm)
  • Rated capacity 300 Curies =
  • 11.100 Gbq (11.1 TBq)

Professor Rodrigo Penna

fonte para gamagrafia
FONTE PARA GAMAGRAFIA

Pastilhas de Irídio-191

antes da ativação.

FONTE SELADA: não

permite que o material

radioativo se espalhe

e contamine o ambiente.

Professor Rodrigo Penna

outras caracter sticas da fonte
OUTRAS CARACTERÍSTICAS DA FONTE

Professor Rodrigo Penna www.fisicanovestibular.com.br

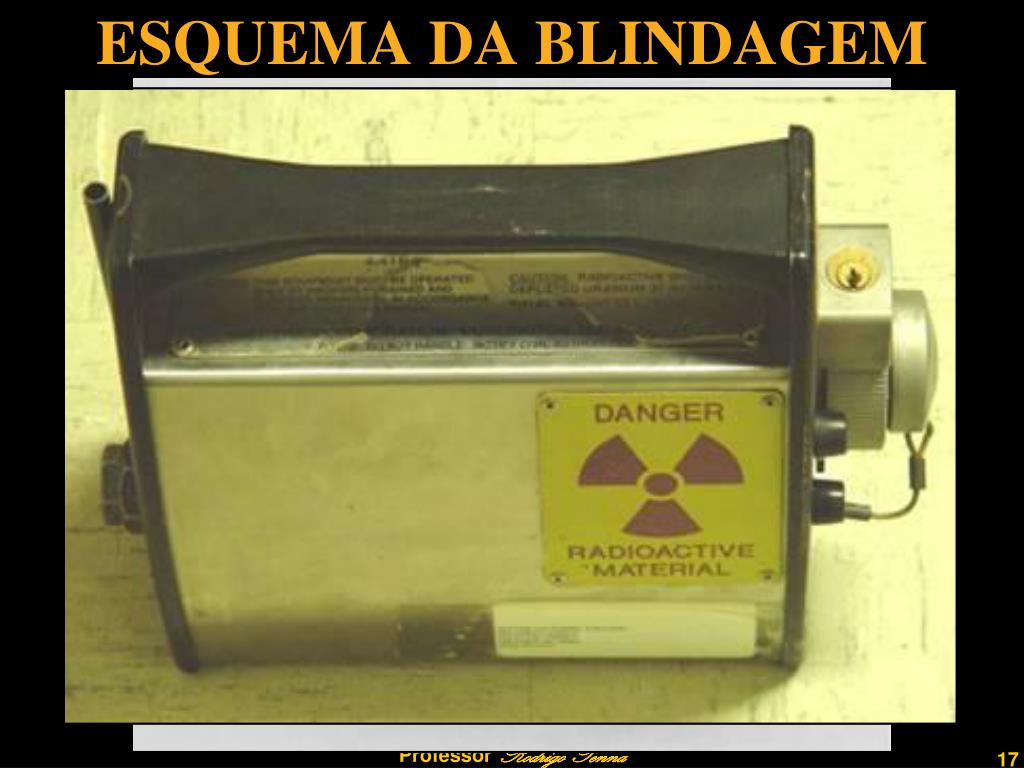

esquema da blindagem
ESQUEMA DA BLINDAGEM

Professor Rodrigo Penna

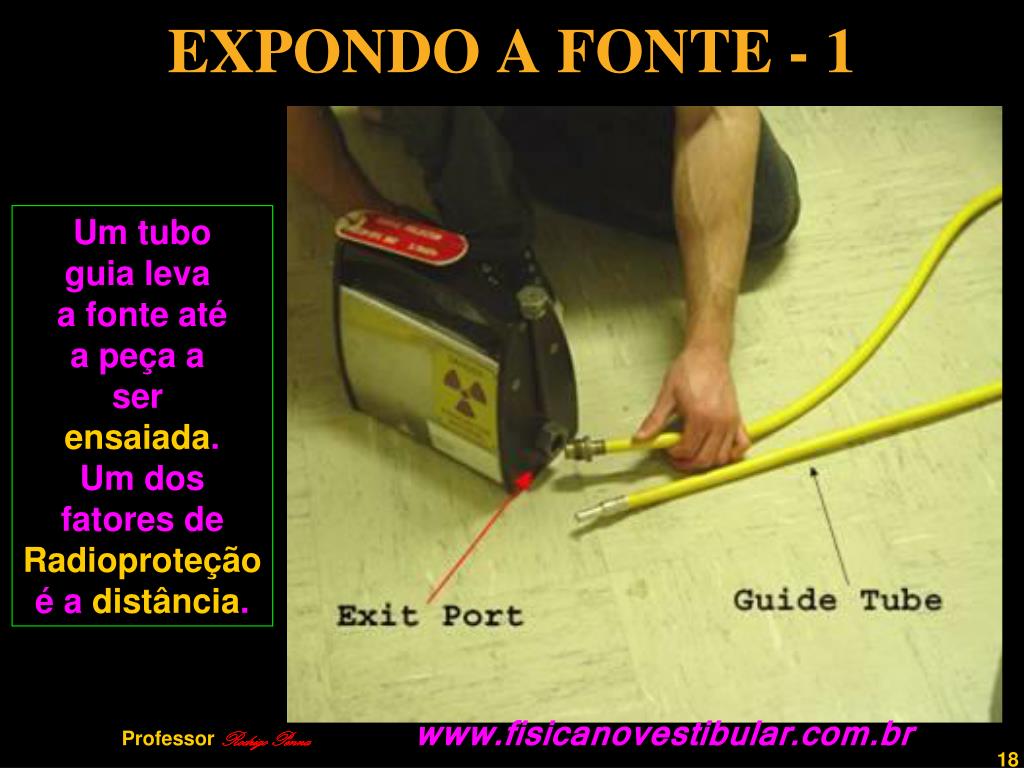

expondo a fonte 1
EXPONDO A FONTE - 1

Um tubo

guia leva

a fonte até

a peça a

ser

ensaiada.

Um dos

fatores de

Radioproteção

é a distância.

Professor Rodrigo Penna www.fisicanovestibular.com.br

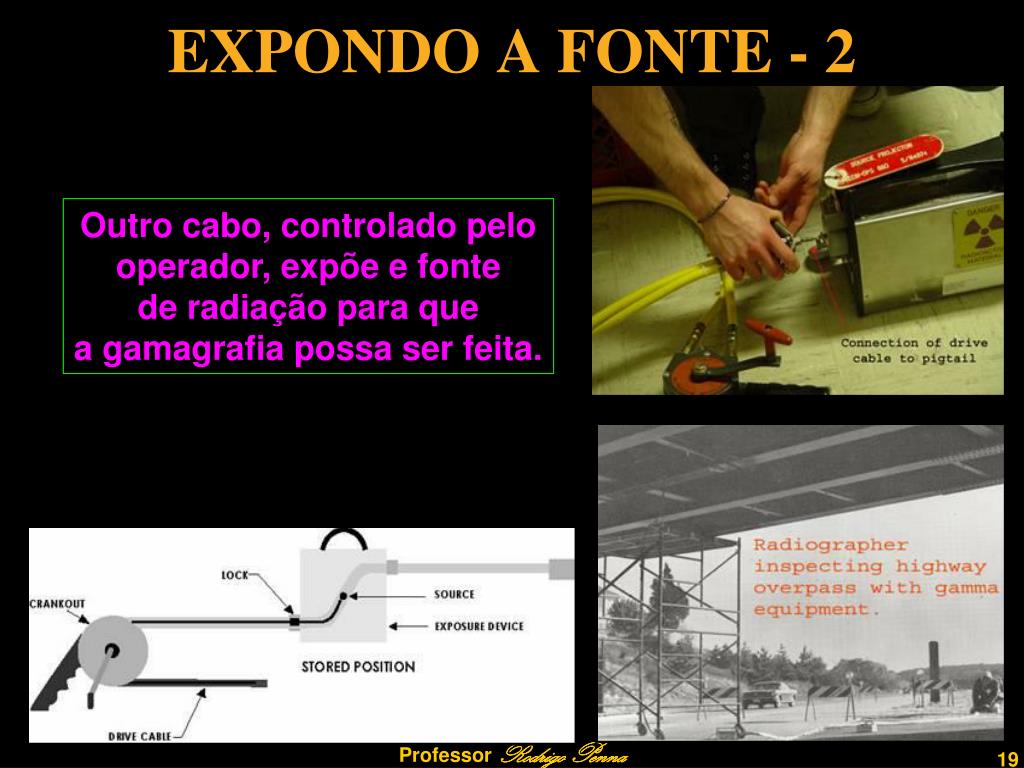

expondo a fonte 2
EXPONDO A FONTE - 2

Outro cabo, controlado pelo

operador, expõe e fonte

de radiação para que

a gamagrafia possa ser feita.

Professor Rodrigo Penna

expondo a fonte 3
EXPONDO A FONTE - 3

Professor Rodrigo Penna

a radia o espectro

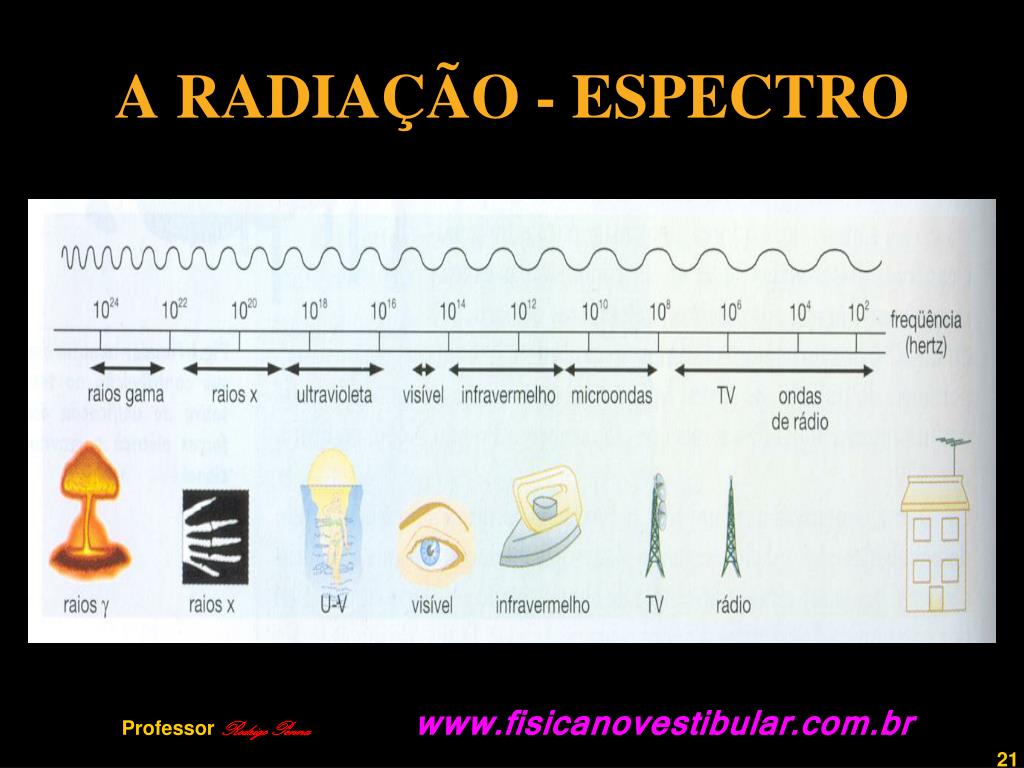

A RADIAÇÃO - ESPECTRO

Professor Rodrigo Penna www.fisicanovestibular.com.br

decaimento radioativo
DECAIMENTO RADIOATIVO

Professor Rodrigo Penna

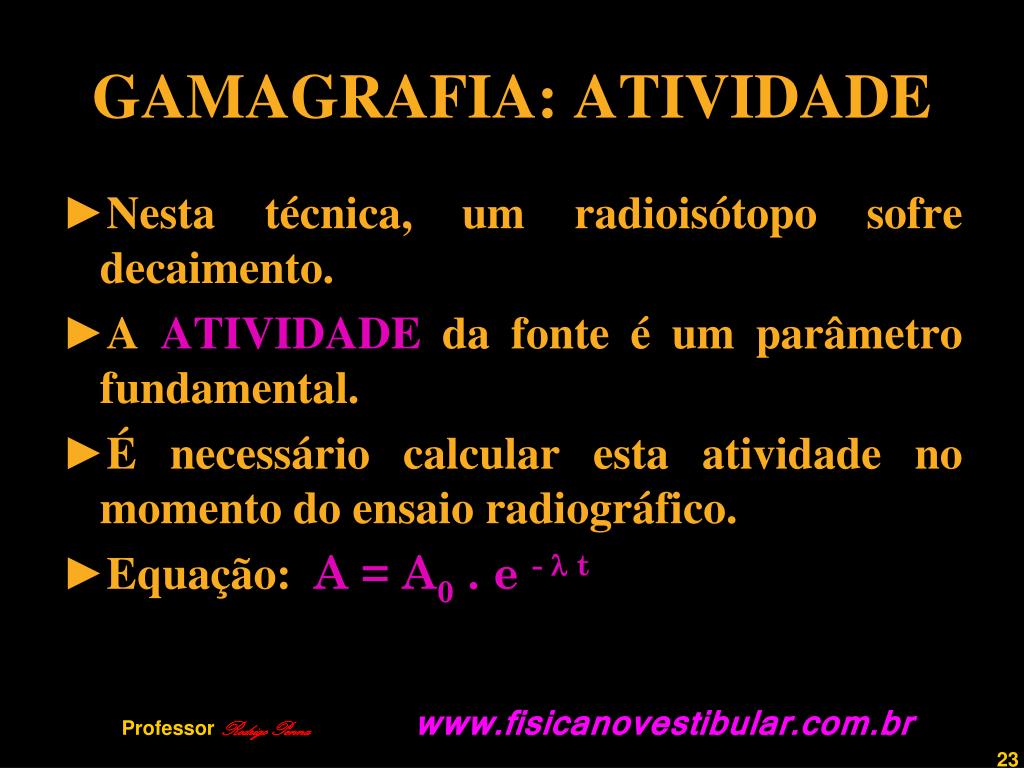

gamagrafia atividade
GAMAGRAFIA: ATIVIDADE
  • Nesta técnica, um radioisótopo sofre decaimento.
  • A ATIVIDADE da fonte é um parâmetro fundamental.
  • É necessário calcular esta atividade no momento do ensaio radiográfico.
  • Equação: A = A0 . e -  t

Professor Rodrigo Penna www.fisicanovestibular.com.br

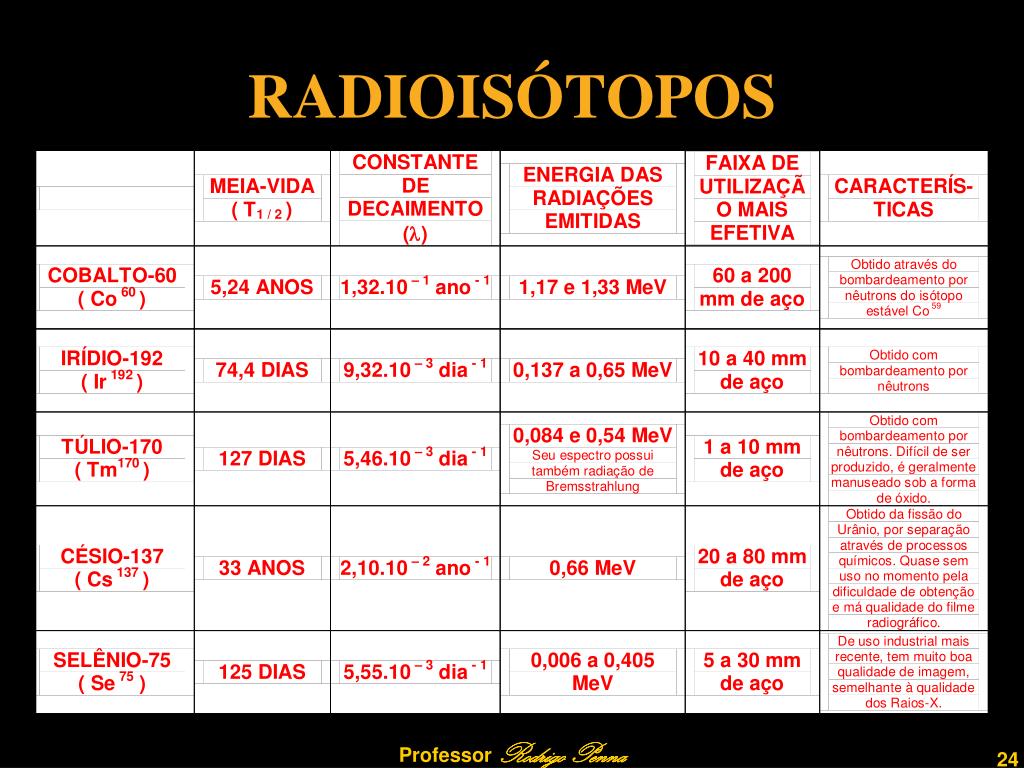

radiois topos
RADIOISÓTOPOS

Professor Rodrigo Penna

produ o de raios x

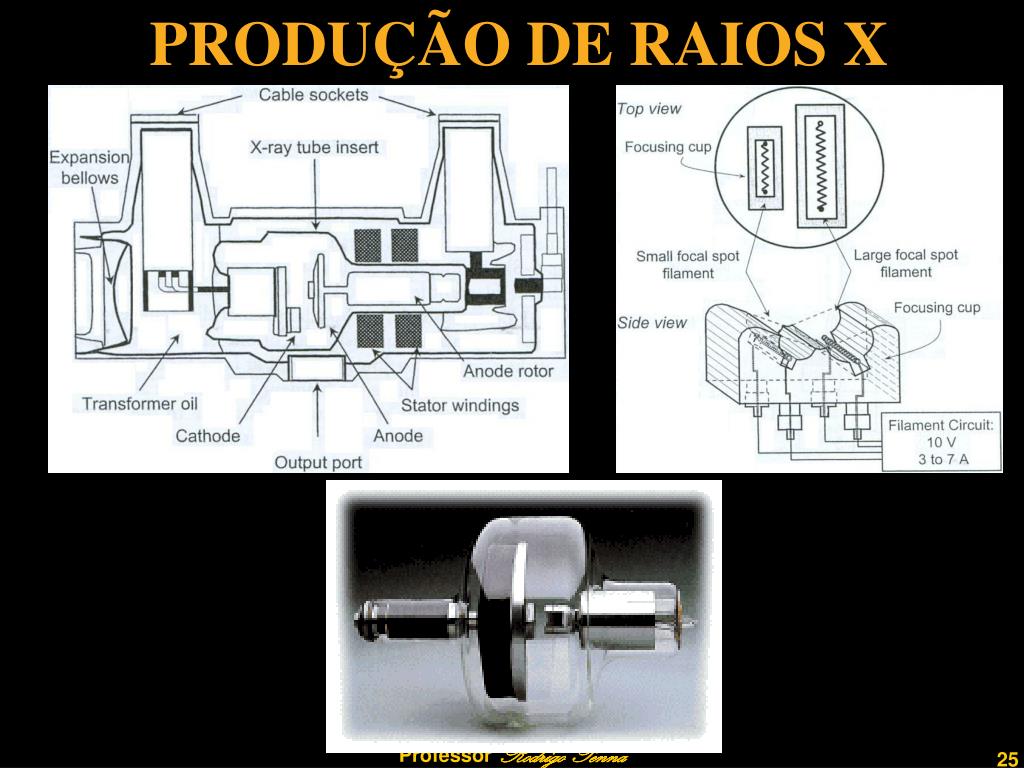

PRODUÇÃO DE RAIOS X

Professor Rodrigo Penna

bremsstrahlung
BREMSSTRAHLUNG

Professor Rodrigo Penna

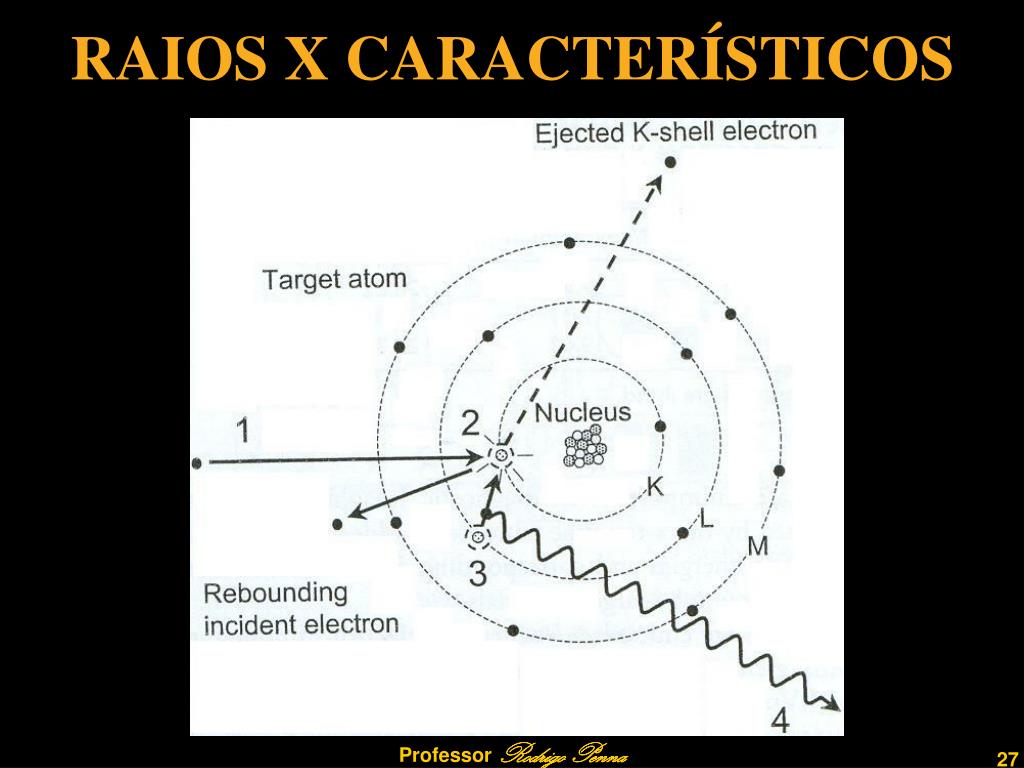

raios x caracter sticos
RAIOS X CARACTERÍSTICOS

Professor Rodrigo Penna

gr fico de emiss o 1

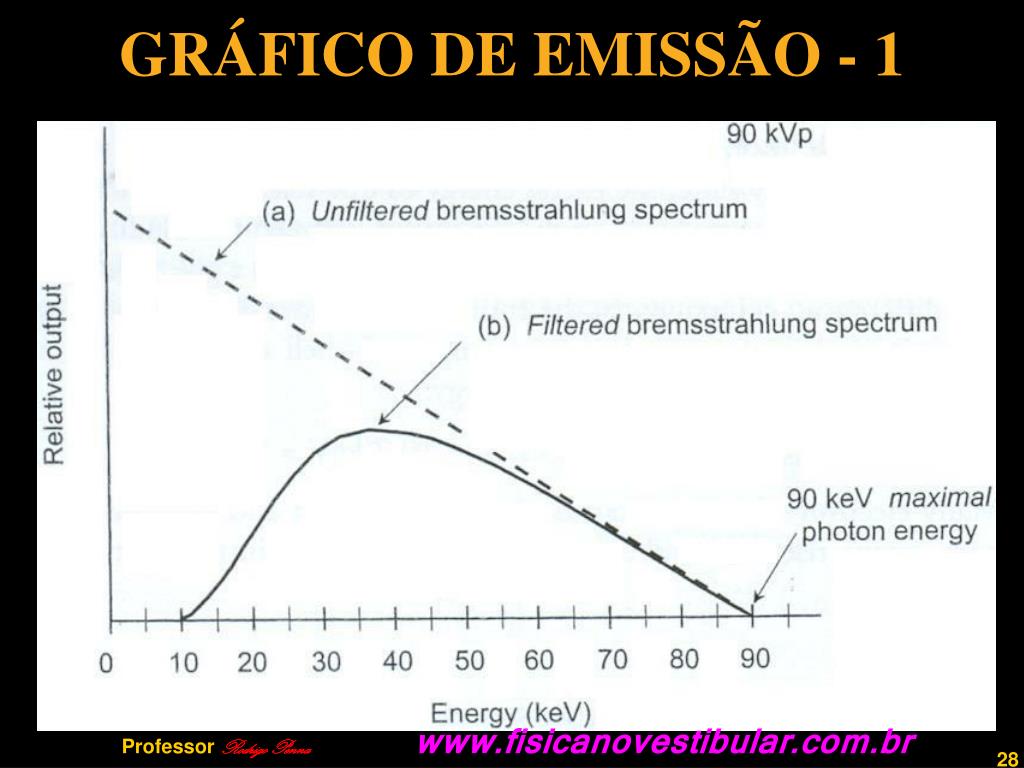

GRÁFICO DE EMISSÃO - 1

Professor Rodrigo Penna www.fisicanovestibular.com.br

gr fico de emiss o 2
GRÁFICO DE EMISSÃO - 2

Professor Rodrigo Penna

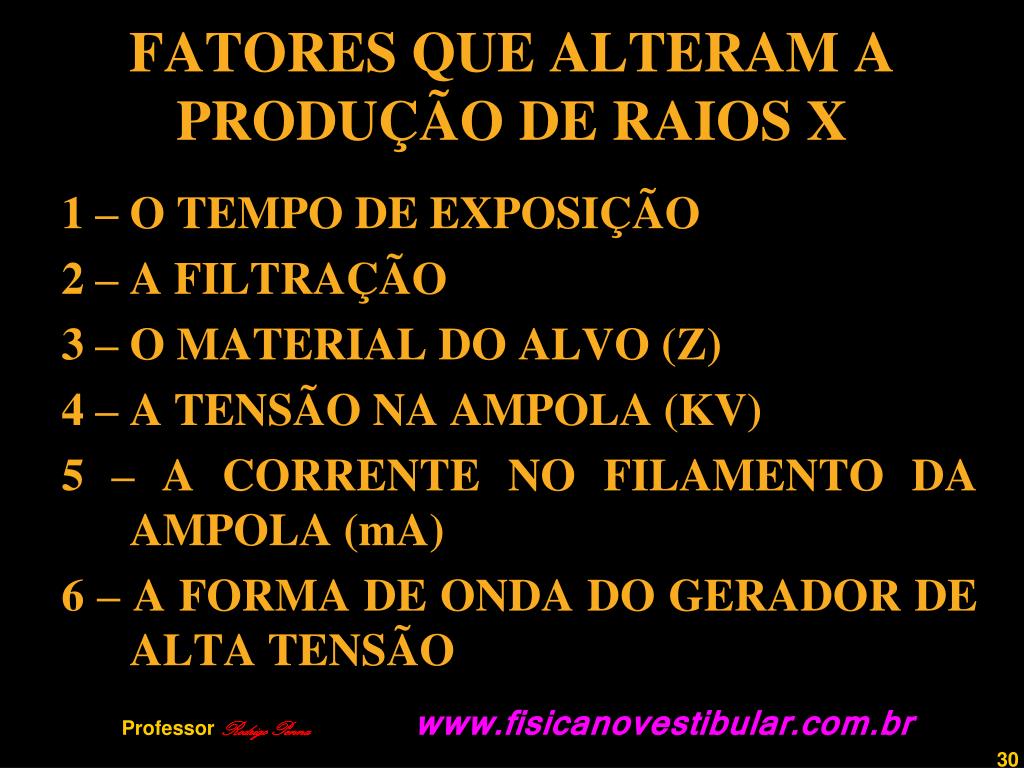

fatores que alteram a produ o de raios x
FATORES QUE ALTERAM A PRODUÇÃO DE RAIOS X

1 – O TEMPO DE EXPOSIÇÃO

2 – A FILTRAÇÃO

3 – O MATERIAL DO ALVO (Z)

4 – A TENSÃO NA AMPOLA (KV)

5 – A CORRENTE NO FILAMENTO DA AMPOLA (mA)

6 – A FORMA DE ONDA DO GERADOR DE ALTA TENSÃO

Professor Rodrigo Penna www.fisicanovestibular.com.br

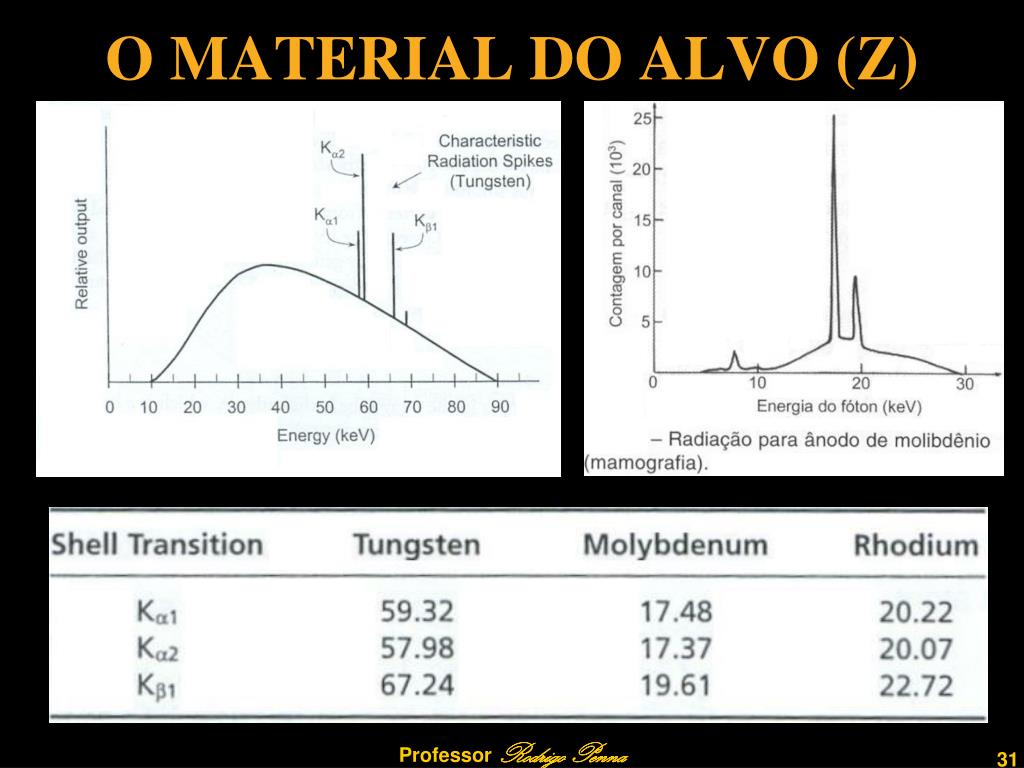

o material do alvo z
O MATERIAL DO ALVO (Z)

Professor Rodrigo Penna

a tens o na ampola kv

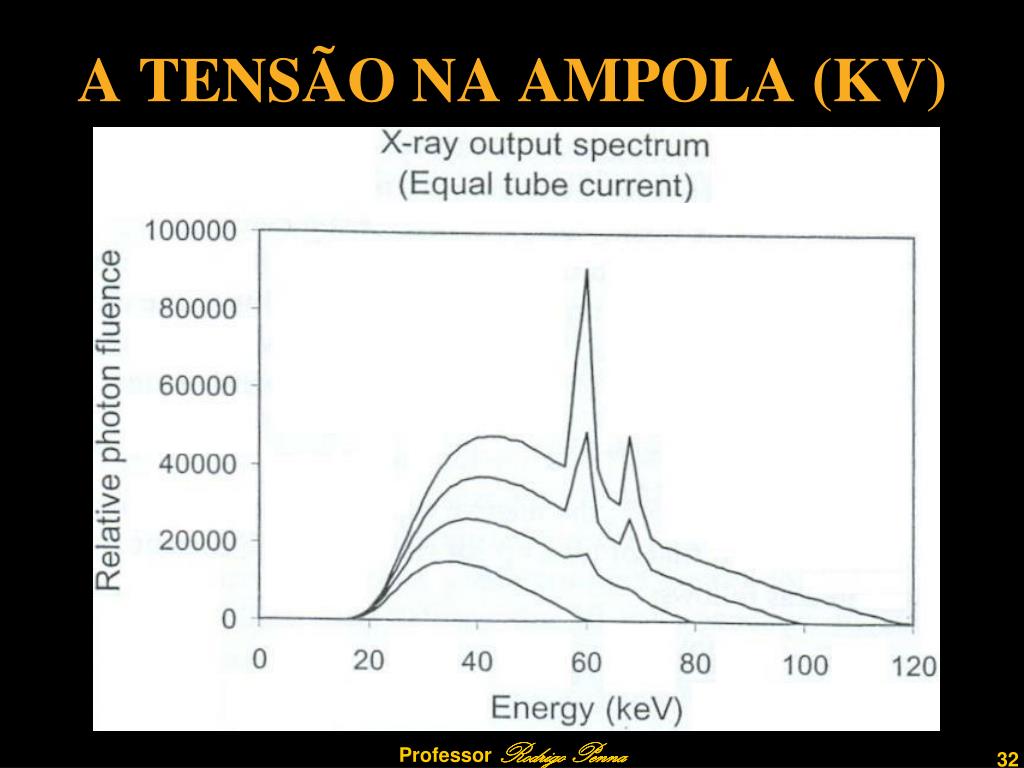

A TENSÃO NA AMPOLA (KV)

Professor Rodrigo Penna

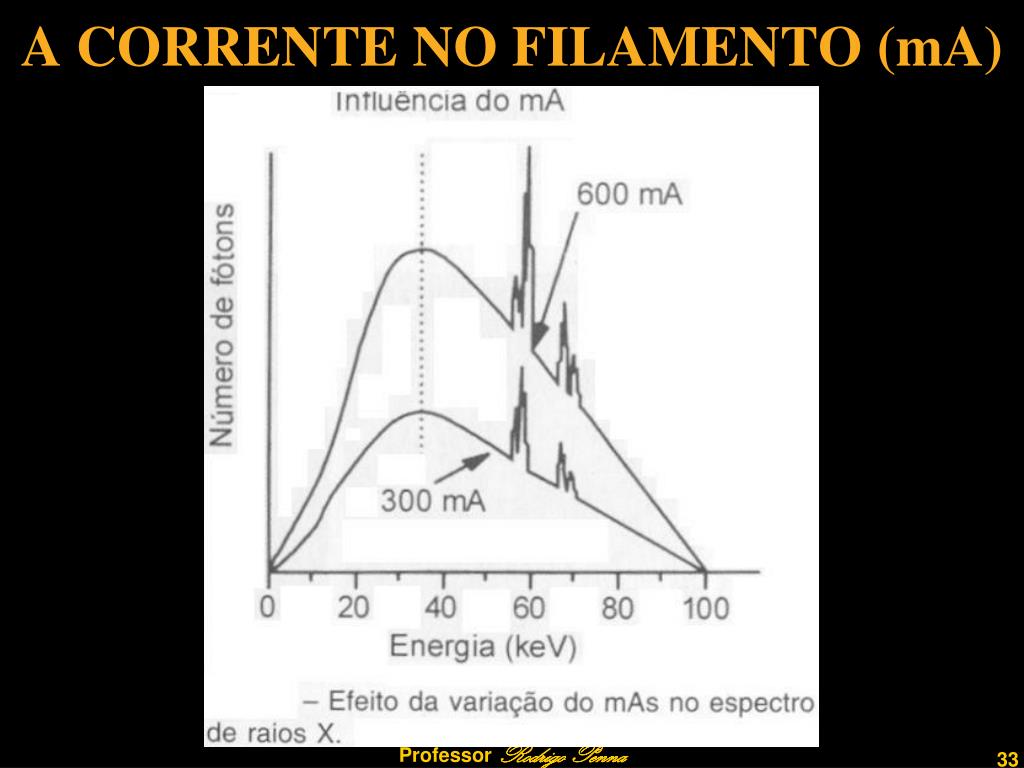

a corrente no filamento ma
A CORRENTE NO FILAMENTO (mA)

Professor Rodrigo Penna

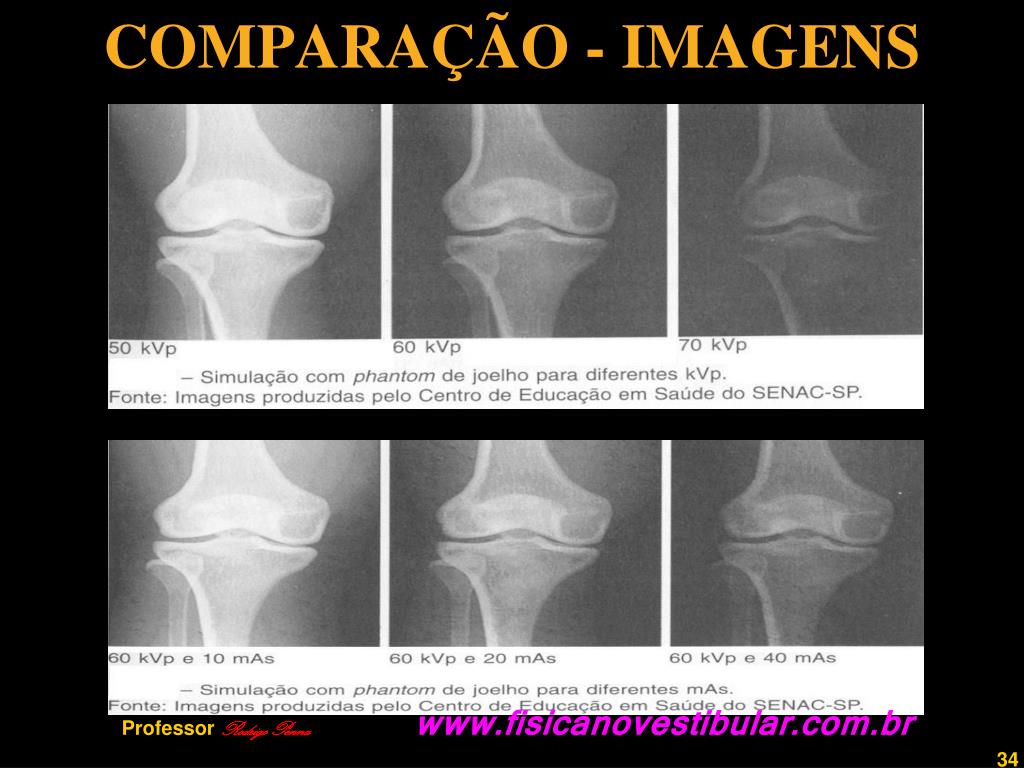

compara o imagens
COMPARAÇÃO - IMAGENS

Professor Rodrigo Penna www.fisicanovestibular.com.br

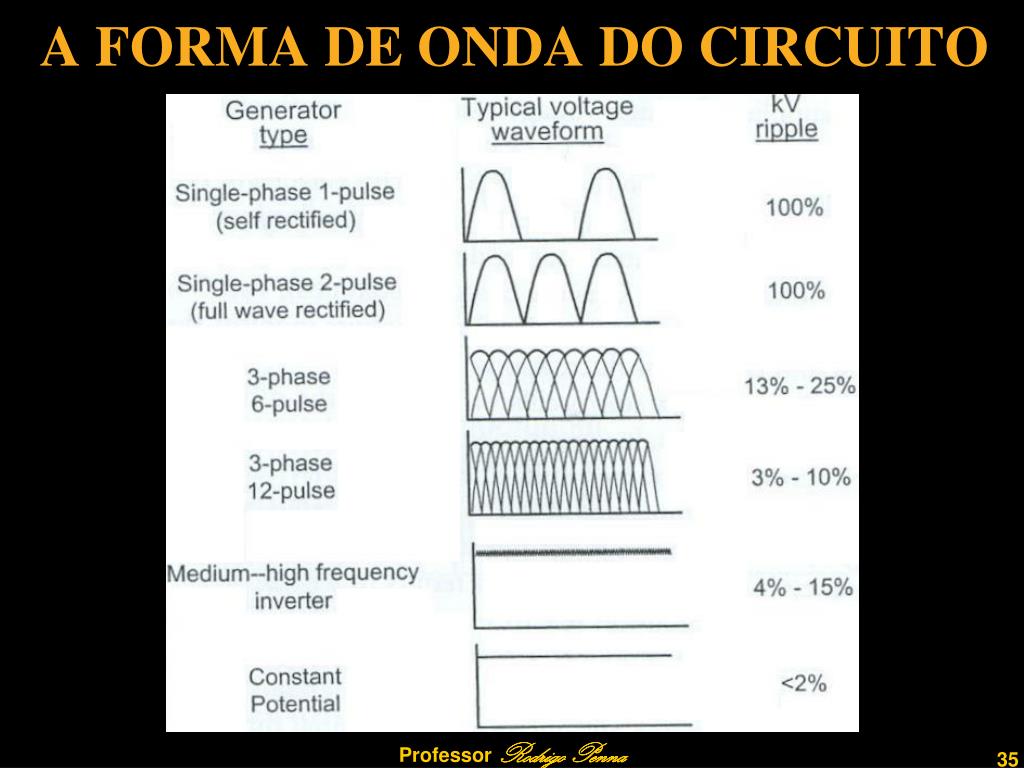

a forma de onda do circuito
A FORMA DE ONDA DO CIRCUITO

Professor Rodrigo Penna

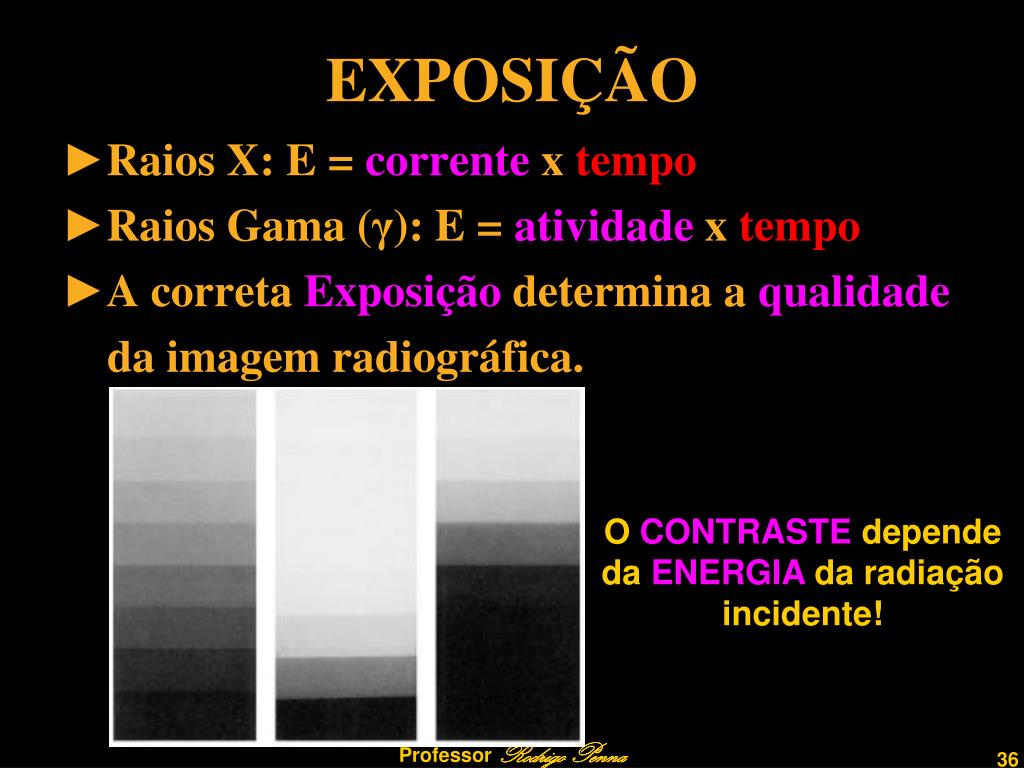

exposi o
EXPOSIÇÃO
  • Raios X: E = corrente x tempo
  • Raios Gama (γ): E = atividade x tempo
  • A correta Exposição determina a qualidade

da imagem radiográfica.

O CONTRASTE depende

da ENERGIA da radiação

incidente!

Professor Rodrigo Penna

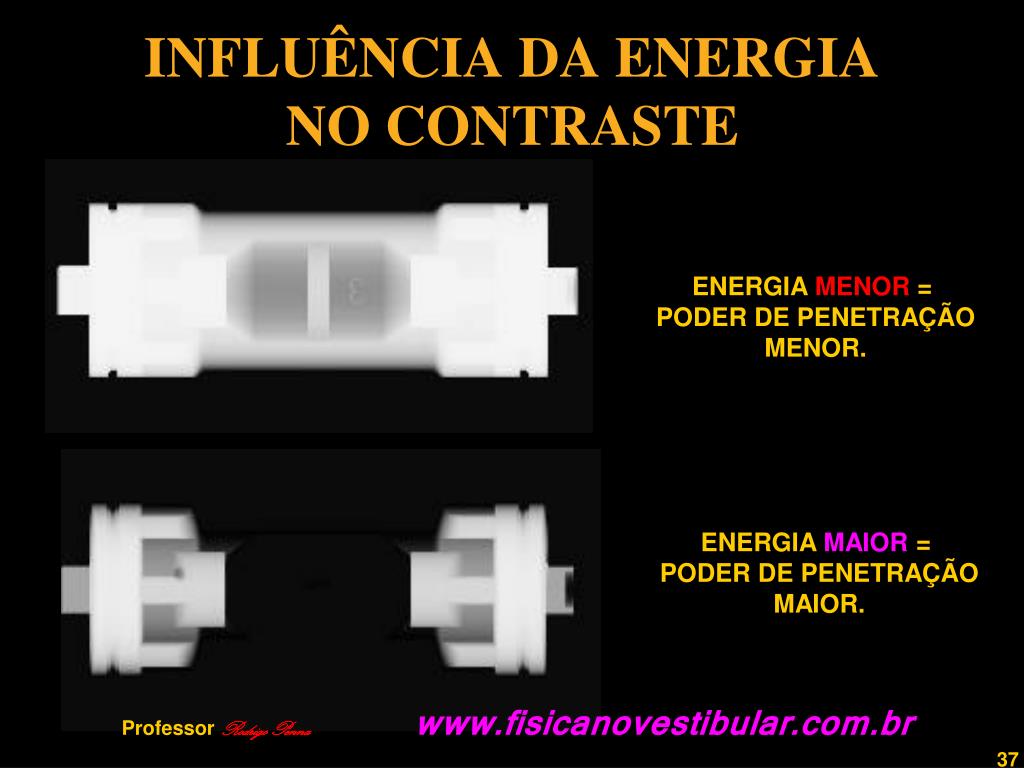

influ ncia da energia no contraste
INFLUÊNCIA DA ENERGIANO CONTRASTE

ENERGIA MENOR =

PODER DE PENETRAÇÃO

MENOR.

ENERGIA MAIOR =

PODER DE PENETRAÇÃO

MAIOR.

Professor Rodrigo Penna www.fisicanovestibular.com.br

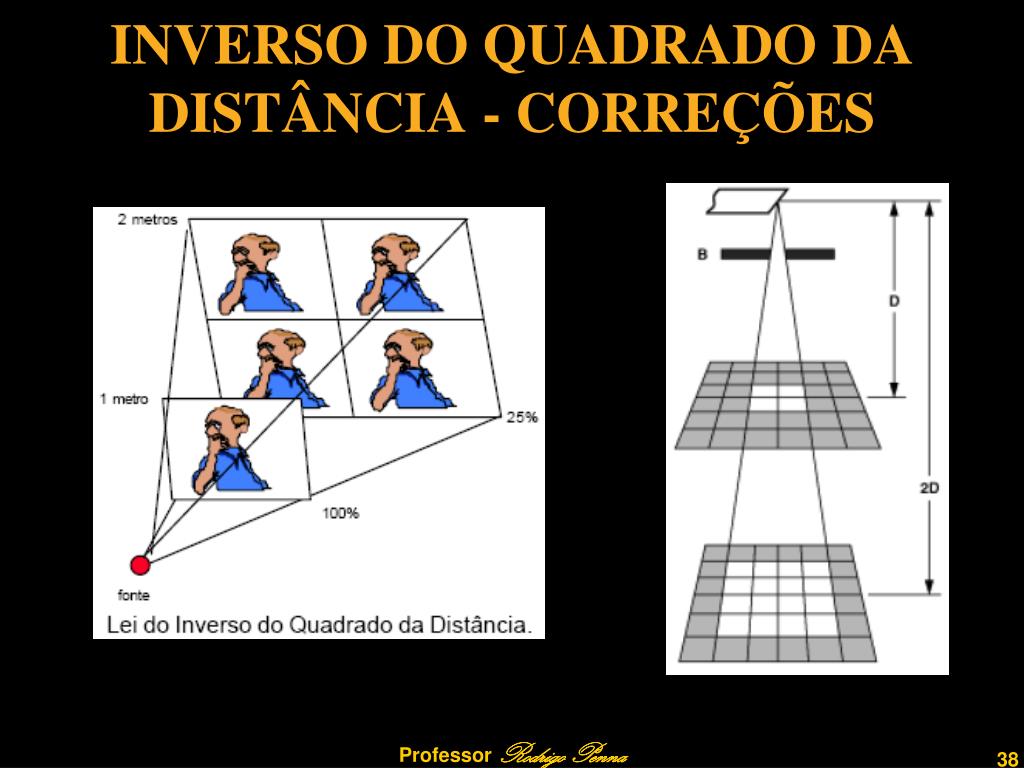

o foco e a penumbra

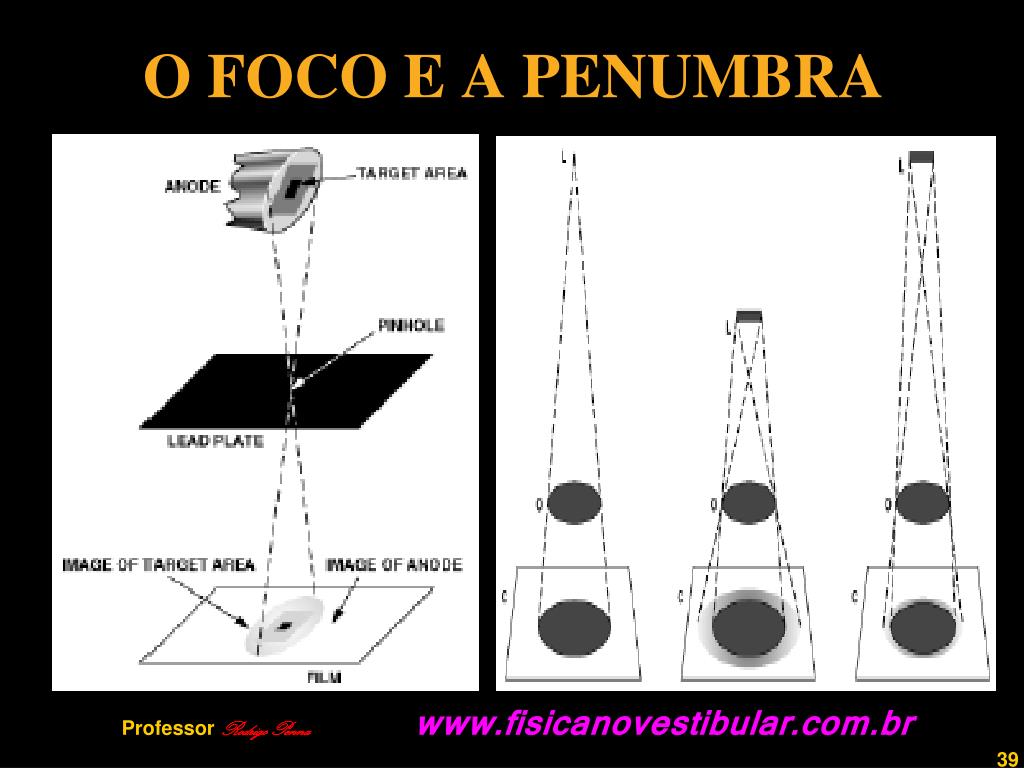

O FOCO E A PENUMBRA

Professor Rodrigo Penna www.fisicanovestibular.com.br

efeitos geom tricos

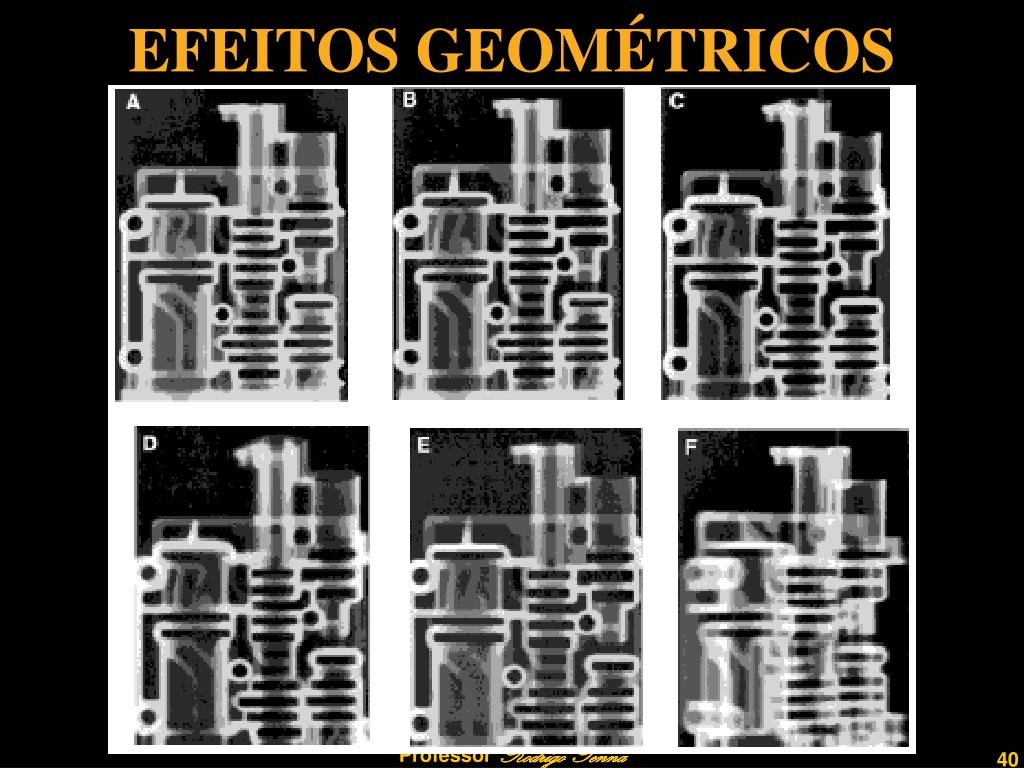

EFEITOS GEOMÉTRICOS

Professor Rodrigo Penna

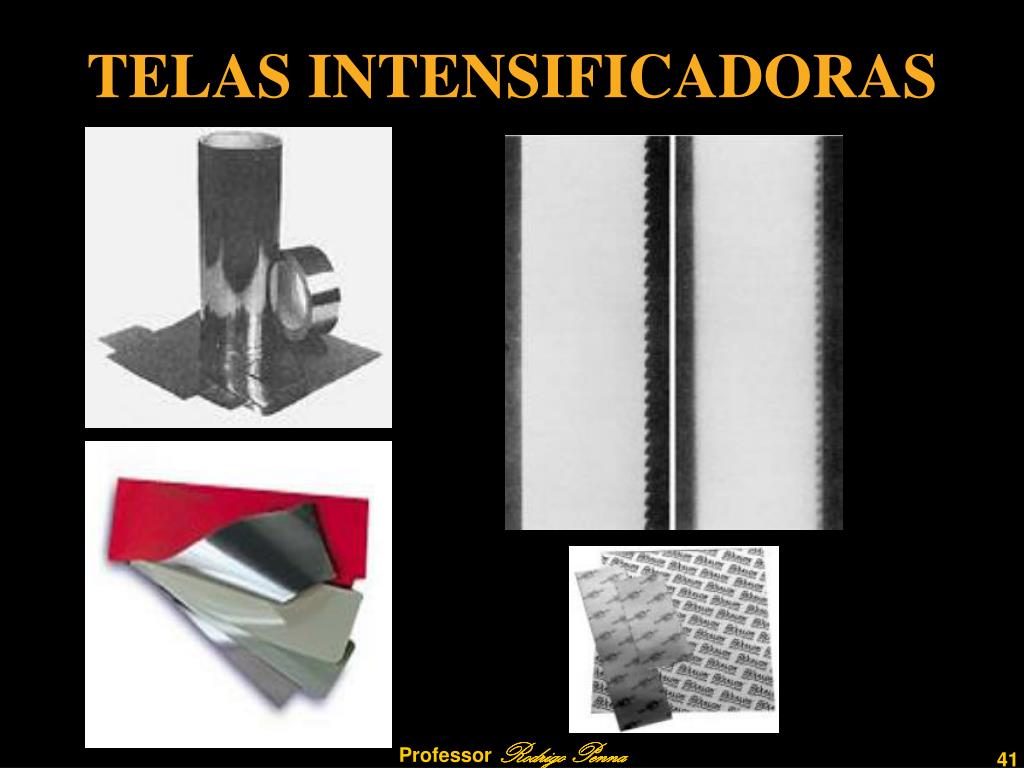

telas intensificadoras
TELAS INTENSIFICADORAS

Professor Rodrigo Penna

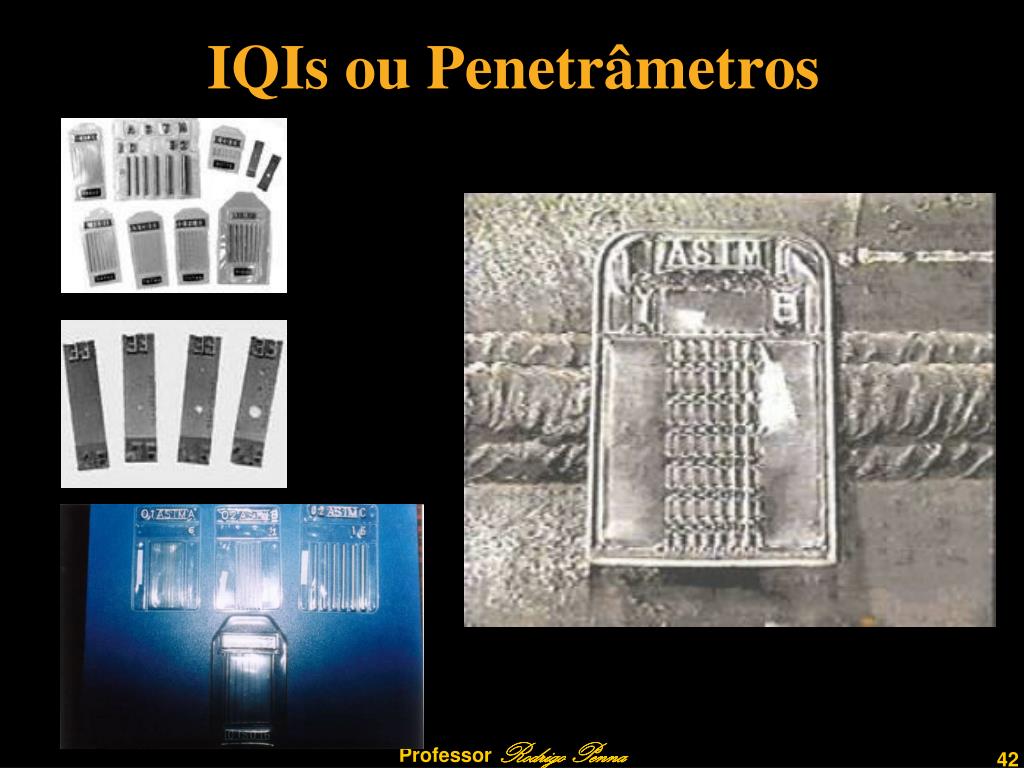

iqis ou penetr metros
IQIs ou Penetrâmetros

Professor Rodrigo Penna

mais iqis
MAIS IQIs

São usados como parâmetros para se ter uma

Idéia a respeito do tamanho dos possíveis defeitos

Que podem aparecer em uma radiografia.

Sua utilização é regida por normas internacionais.

Professor Rodrigo Penna www.fisicanovestibular.com.br

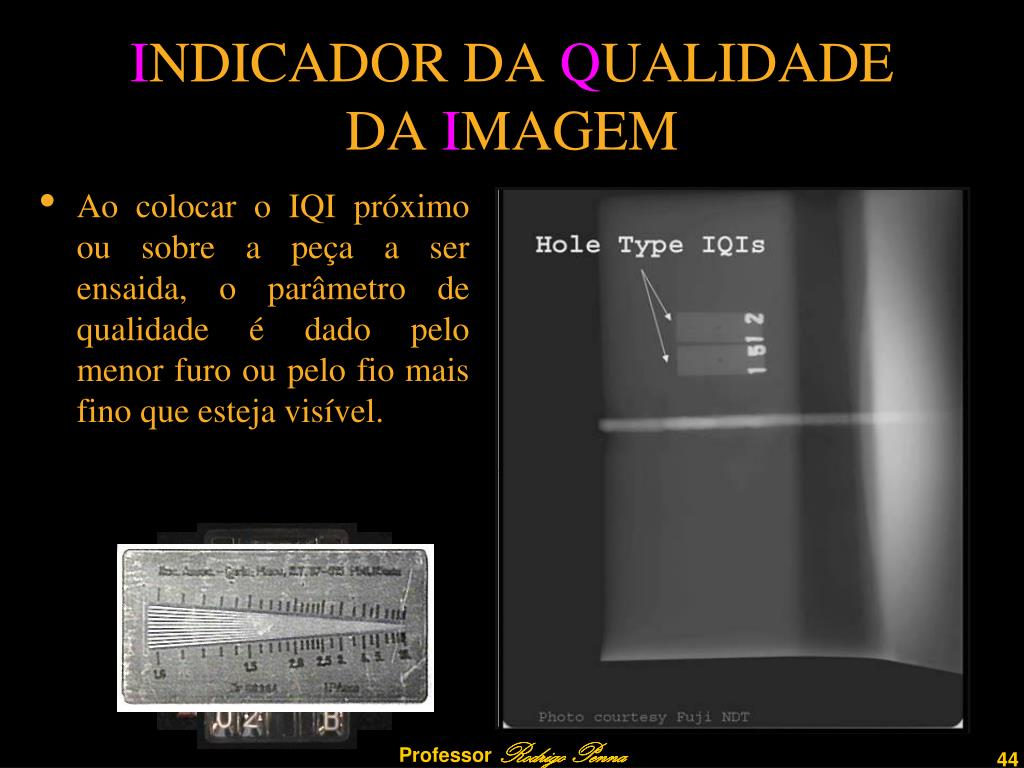

i ndicador da q ualidade da i magem
INDICADOR DA QUALIDADEDA IMAGEM
  • Ao colocar o IQI próximo ou sobre a peça a ser ensaida, o parâmetro de qualidade é dado pelo menor furo ou pelo fio mais fino que esteja visível.

Professor Rodrigo Penna

radiografia com iqi 1

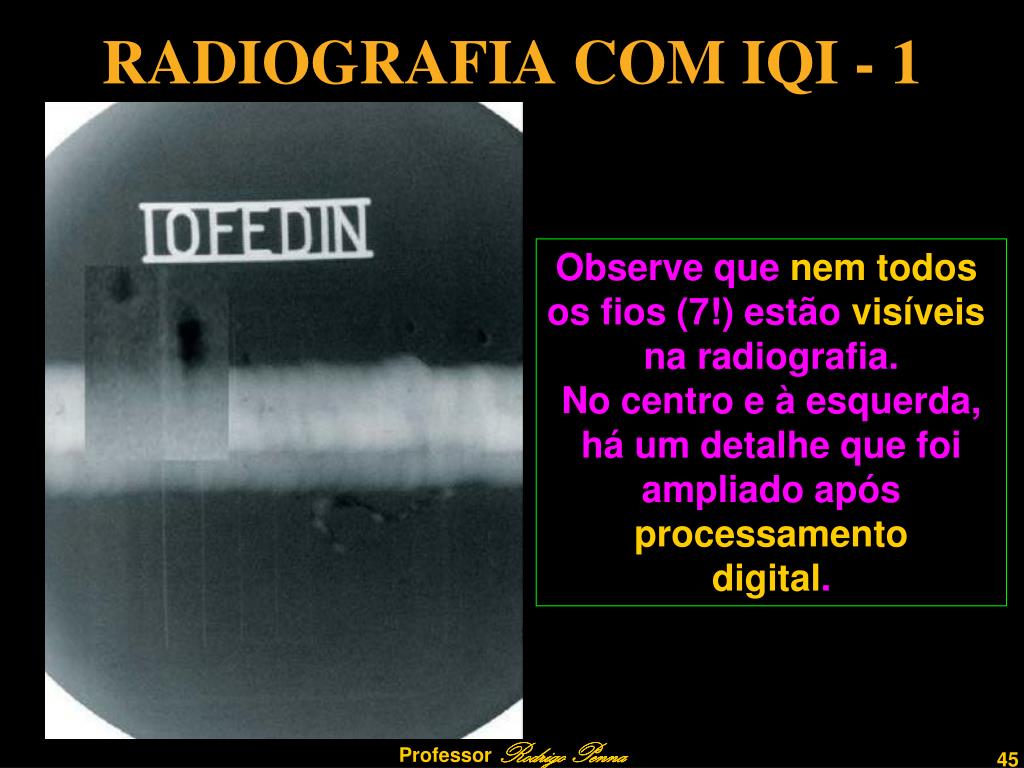

RADIOGRAFIA COM IQI - 1

Observe que nem todos

os fios (7!) estão visíveis

na radiografia.

No centro e à esquerda,

há um detalhe que foi

ampliado após

processamento

digital.

Professor Rodrigo Penna

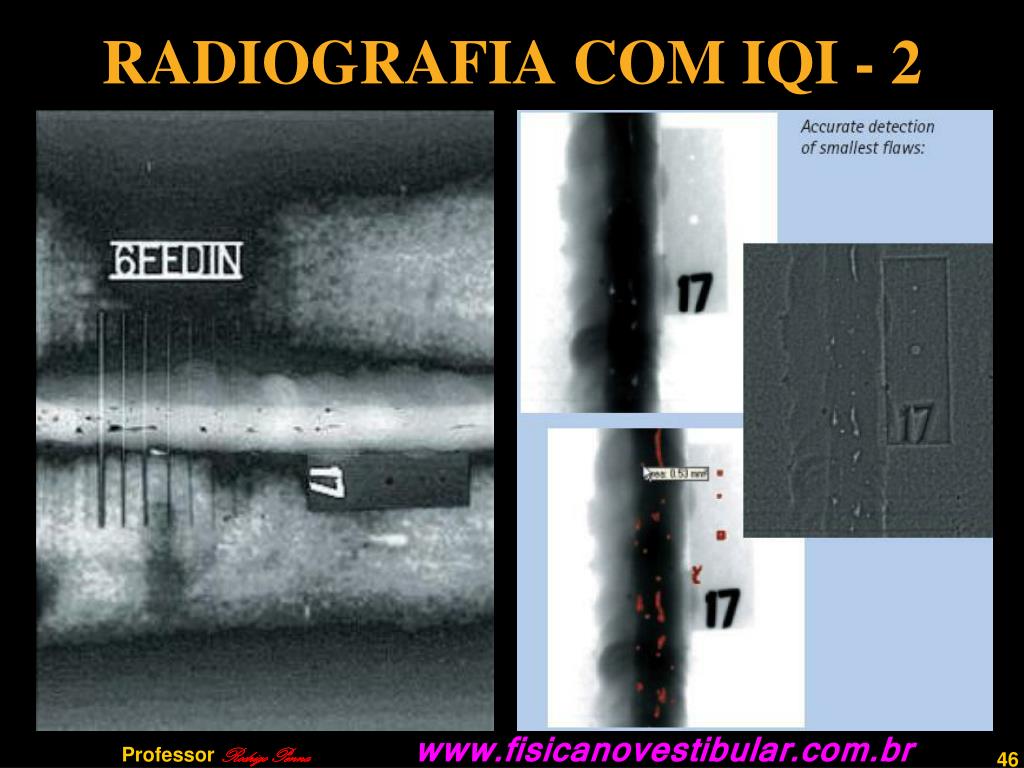

radiografia com iqi 2
RADIOGRAFIA COM IQI - 2

Professor Rodrigo Penna www.fisicanovestibular.com.br

filmes radiogr ficos
FILMES RADIOGRÁFICOS

Professor Rodrigo Penna

trabalho de campo
TRABALHO DE CAMPO

Professor Rodrigo Penna

os filmes gr o e velocidade
OS FILMES – GRÃO E VELOCIDADE

Professor Rodrigo Penna www.fisicanovestibular.com.br

exemplos de filmes

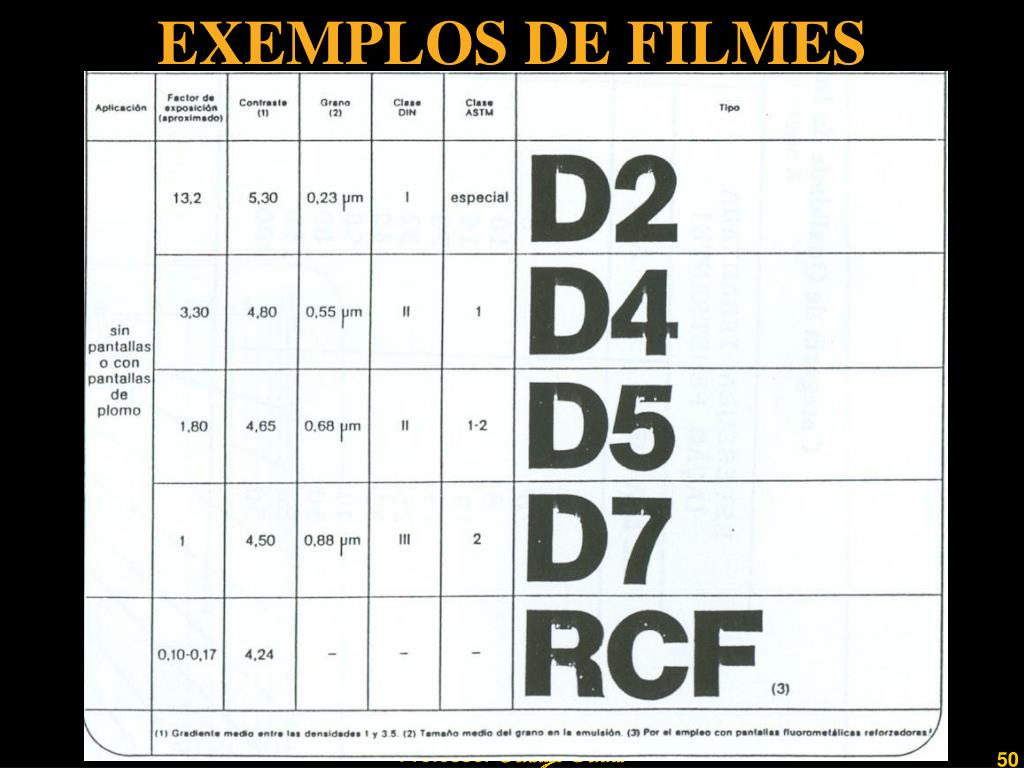

EXEMPLOS DE FILMES

Professor Rodrigo Penna

exemplos de filme ii
EXEMPLOS DE FILME II

Professor Rodrigo Penna

escolha do filme x
ESCOLHA DO FILME - X

Professor Rodrigo Penna www.fisicanovestibular.com.br

escolha do filme
ESCOLHA DO FILME - γ

Professor Rodrigo Penna

curvas sensitom tricas
CURVAS SENSITOMÉTRICAS

Professor Rodrigo Penna

visualiza o das fotos
VISUALIZAÇÃO DAS “FOTOS”

Professor Rodrigo Penna www.fisicanovestibular.com.br

densidade ptica
DENSIDADE ÓPTICA

Professor Rodrigo Penna

diagrama de exposi o x
DIAGRAMA DE EXPOSIÇÃO - X

Professor Rodrigo Penna www.fisicanovestibular.com.br

diagrama de exposi o
DIAGRAMA DE EXPOSIÇÃO - γ

Professor Rodrigo Penna

diagrama de exposi o 2
DIAGRAMA DE EXPOSIÇÃO – γ 2

Professor Rodrigo Penna

t cnicas radiogr ficas
TÉCNICAS RADIOGRÁFICAS

Professor Rodrigo Penna

parede dupla vista dupla
PAREDE DUPLA – VISTA DUPLA

Professor Rodrigo Penna www.fisicanovestibular.com.br

exemplo 1
EXEMPLO 1

Professor Rodrigo Penna

exemplo 2
EXEMPLO 2

Professor Rodrigo Penna

exemplo 3
EXEMPLO 3

Professor Rodrigo Penna

exemplo 4
EXEMPLO 4

Professor Rodrigo Penna www.fisicanovestibular.com.br

adivinhe o que 1
ADIVINHE O QUE É? 1

Professor Rodrigo Penna

adivinhe o que 2
ADIVINHE O QUE É? 2

Professor Rodrigo Penna

adivinhe o que 3
ADIVINHE O QUE É? 3

Professor Rodrigo Penna www.fisicanovestibular.com.br

adivinhe o que 4
ADIVINHE O QUE É? 4

Professor Rodrigo Penna www.fisicanovestibular.com.br

bibliografia
BIBLIOGRAFIA
  • A Radiologia Industrial, Ricardo Andreucci, Ed. ABENDE – tem na biblioteca da escola. Baixei na internete, site http://www.abende.org.br/apostilas_download.html em 08/08/2004.
  • Radiograph in Modern Industry, KODAK. Baixei na internete, site http://www.kodak.com/US/en/business/aim/industrial/ndt/literature/ em 08/08/2004.
  • The Essential Physics of Medical Imaging, Bushberg, Seibert, Leidholdt e Boone, Ed. Lippincott Williams & Wilkins - tem na biblioteca da escola.
  • Bases Físicas e Tecnológicas Aplicadas aos Raios X, Renato Dimenstein e Thomaz Ghilardi Netto, Ed. SENAC – tem na biblioteca da escola. Comprei barato na porta da escola, não me lembro o preço.
  • Sites interessantes (em 08/08/2004):
    • CNEN: Comissão Nacional de Energia Nuclear http://www.cnen.gov.br/
    • CDTN: Centro de Desenvolvimento da Tecnologia Nuclear http://www.cdtn.br/

Professor Rodrigo Penna www.fisicanovestibular.com.br

slide71
6. ABENDE: Associação Brasileira de Ensaios Não Destrutivos

http://www.abende.org.br/

7. GE INSPECTION TECHNOLOGIES, X-RAY

http://www.geinspectiontechnologies.com/

8. ASME: American Society of Mechanical Engineers

http://www.asme.org/

9. Radiation Sciences Homepage, Bristol University, England – interativo! Muito interessante, com informações sobre radiações e anatomia também.

http://hsc.uwe.ac.uk/radiography

10. Physics 2000, University of Colorado, USA – interativo! Muito interessante. Possui versão em Espanhol.

http://www.colorado.edu/physics/2000

11. NDT RESOURCE CENTER, site muito interessante sobre a radiologia industrial, com animações. O site completo traz muitas informações sobre Física e Matemática também.

http://www.ndt-ed.org/EducationResources/educationresource.htm

12. STAVELEY NDT, http://www.staveleyndt.com/.

  • NDT PRODUCTS, http://www.ndtproducts.ca/.
  • YXLON INTERNATIONAL, site http://www.yxlon.com/yxlon/yxlon_cms.nsf/pages/homepage

em 16/04/05.

Professor Rodrigo Penna www.fisicanovestibular.com.br
