使用 SMS 2003 R2 大量部署 Windows Vista

1. 使用 SMS 2003 R2 大量部署 Windows Vista 顧武雄 Jovi Ku Microsoft特約資深講師 jovi@cogate.com.tw

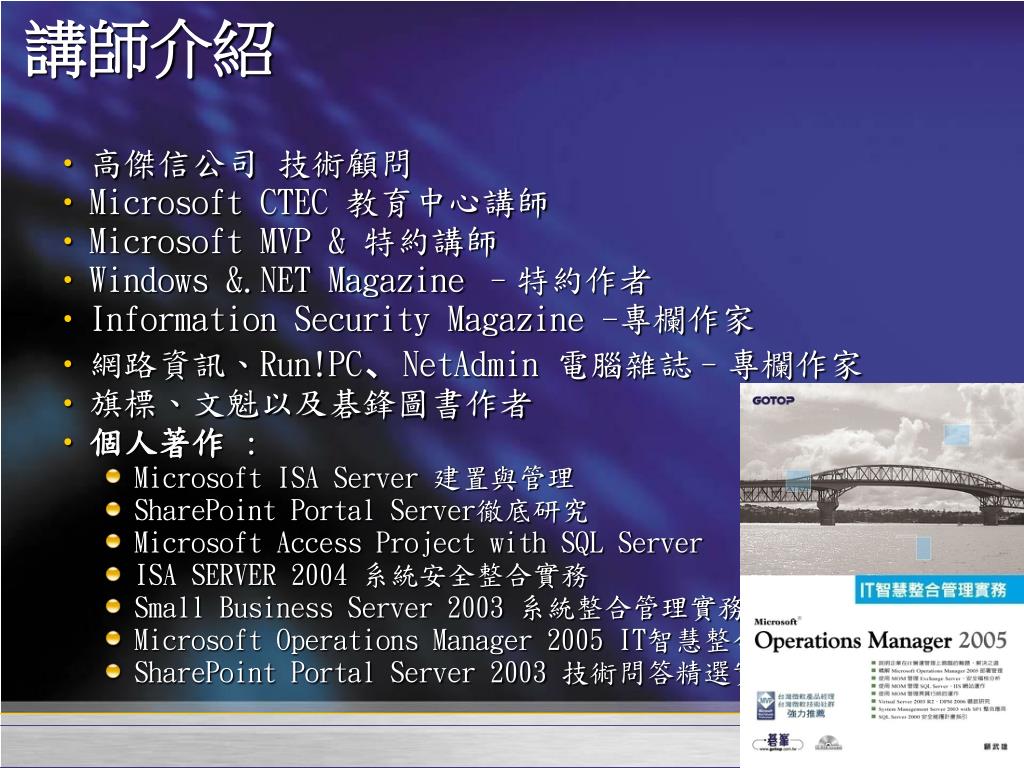

2. 講師介紹 • 高傑信公司 技術顧問 • Microsoft CTEC 教育中心講師 • Microsoft MVP & 特約講師 • Windows &.NET Magazine –特約作者 • Information Security Magazine -專欄作家 • 網路資訊、Run!PC、NetAdmin 電腦雜誌–專欄作家 • 旗標、文魁以及碁鋒圖書作者 • 個人著作: • Microsoft ISA Server 建置與管理 • SharePoint Portal Server徹底研究 • Microsoft Access Project with SQL Server • ISA SERVER 2004 系統安全整合實務 • Small Business Server 2003 系統整合管理實務 • Microsoft Operations Manager 2005 IT智慧整合管理實務 • SharePoint Portal Server 2003 技術問答精選實錄

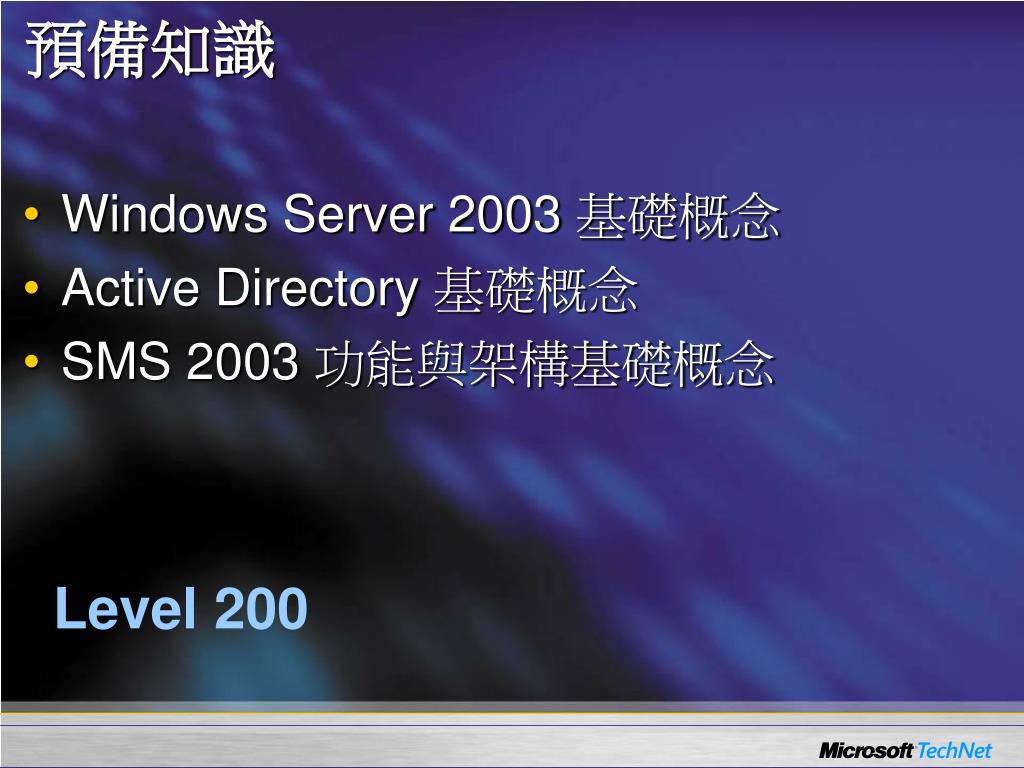

3. 預備知識 • Windows Server 2003 基礎概念 • Active Directory 基礎概念 • SMS 2003 功能與架構基礎概念 Level 200

4. 講題大綱 • Microsoft 部署工具介紹 • Windows Vista部署前的準備工作 • 開始部署Windows Vista • 資產管理 - 行動裝置篇 • Q&A

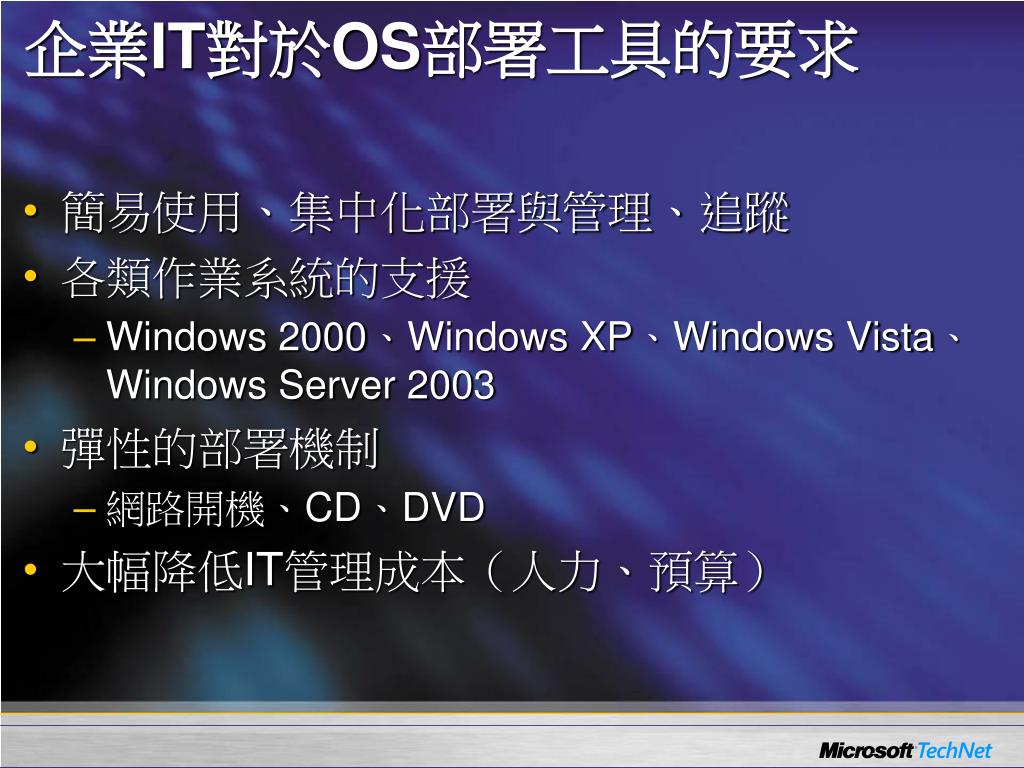

5. 企業IT對於OS部署工具的要求 • 簡易使用、集中化部署與管理、追蹤 • 各類作業系統的支援 • Windows 2000、Windows XP、Windows Vista、Windows Server 2003 • 彈性的部署機制 • 網路開機、CD、DVD • 大幅降低IT管理成本（人力、預算）

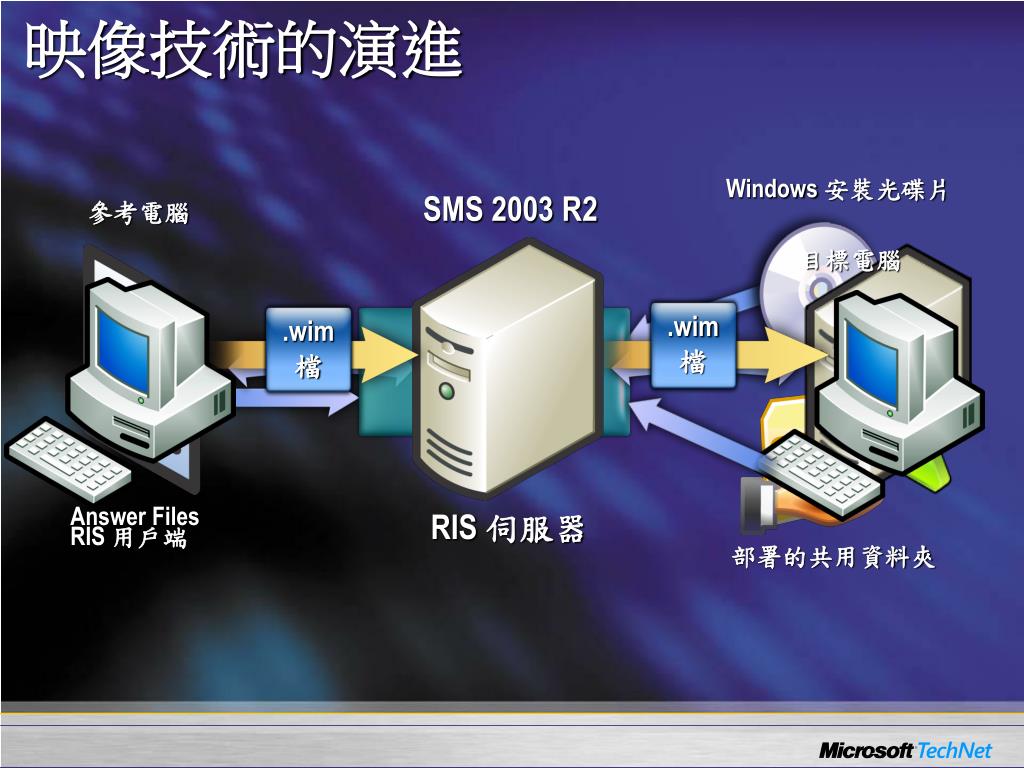

6. .wim 檔 .wim 檔 映像技術的演進 Windows 安裝光碟片 SMS 2003 R2 參考電腦 目標電腦 WINNT32 Answer Files RIS 伺服器 RIS 用戶端 部署的共用資料夾

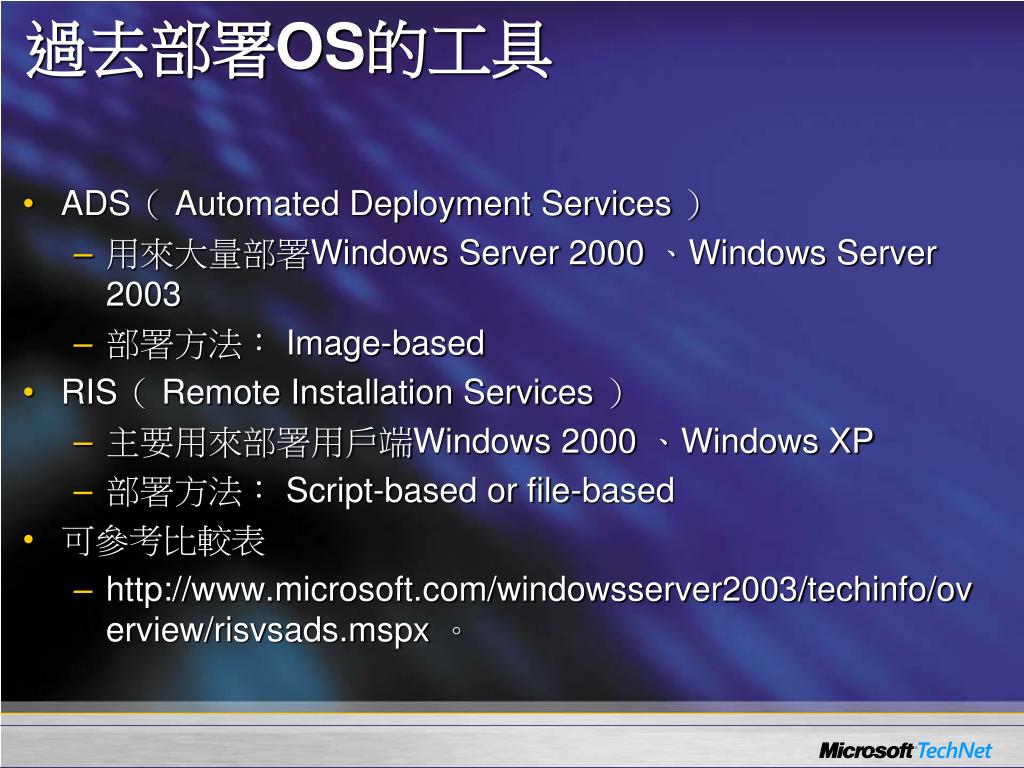

7. 過去部署OS的工具 • ADS（ Automated Deployment Services ） • 用來大量部署Windows Server 2000 、Windows Server 2003 • 部署方法： Image-based • RIS（ Remote Installation Services ） • 主要用來部署用戶端Windows 2000 、Windows XP • 部署方法： Script-based or file-based • 可參考比較表 • http://www.microsoft.com/windowsserver2003/techinfo/overview/risvsads.mspx 。

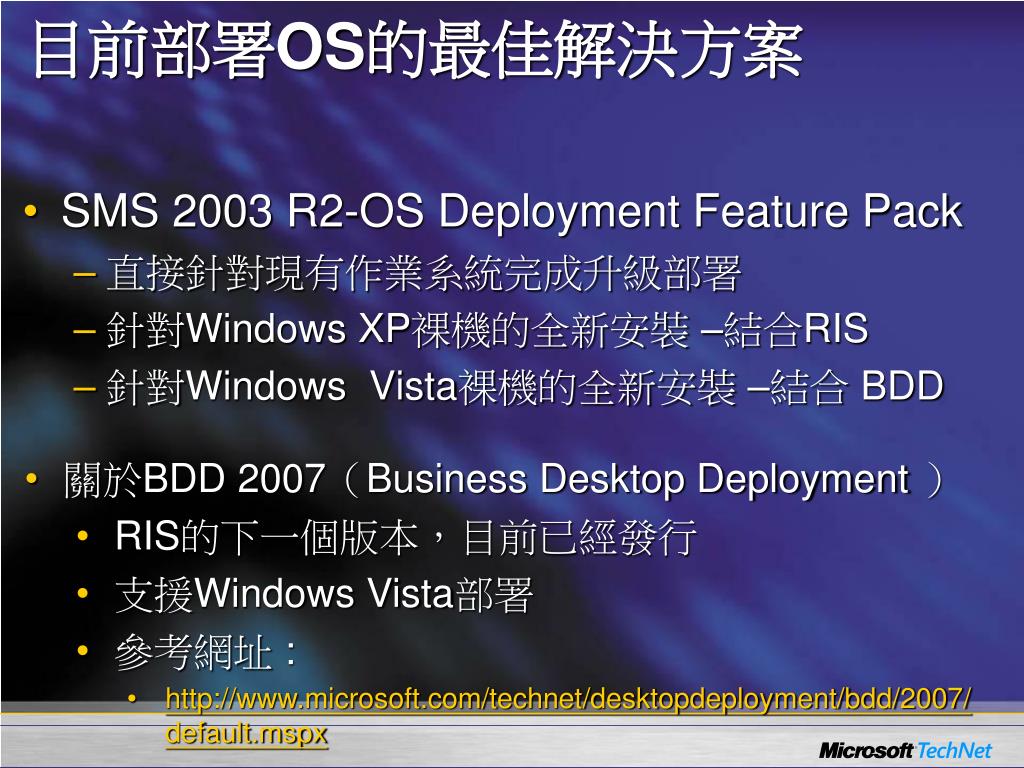

8. 目前部署OS的最佳解決方案 • SMS 2003 R2-OS Deployment Feature Pack • 直接針對現有作業系統完成升級部署 • 針對Windows XP裸機的全新安裝 –結合RIS • 針對Windows Vista裸機的全新安裝 –結合 BDD • 關於BDD 2007（Business Desktop Deployment ） • RIS的下一個版本，目前已經發行 • 支援Windows Vista部署 • 參考網址 : • http://www.microsoft.com/technet/desktopdeployment/bdd/2007/default.mspx

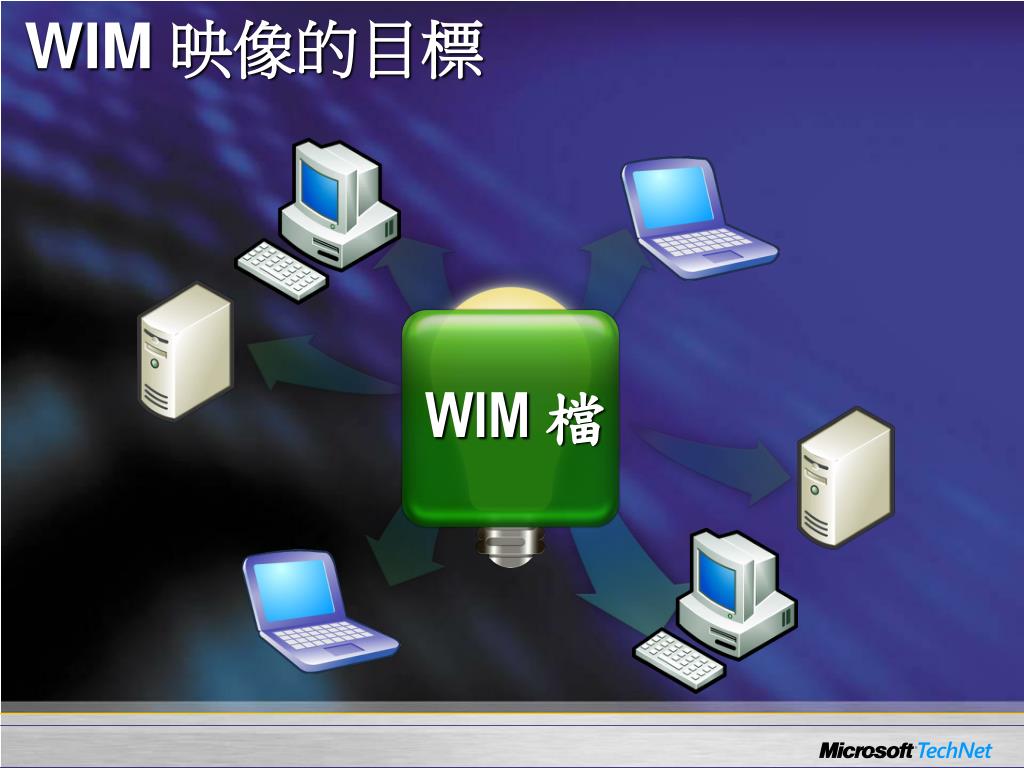

9. WIM 檔 WIM 映像的目標

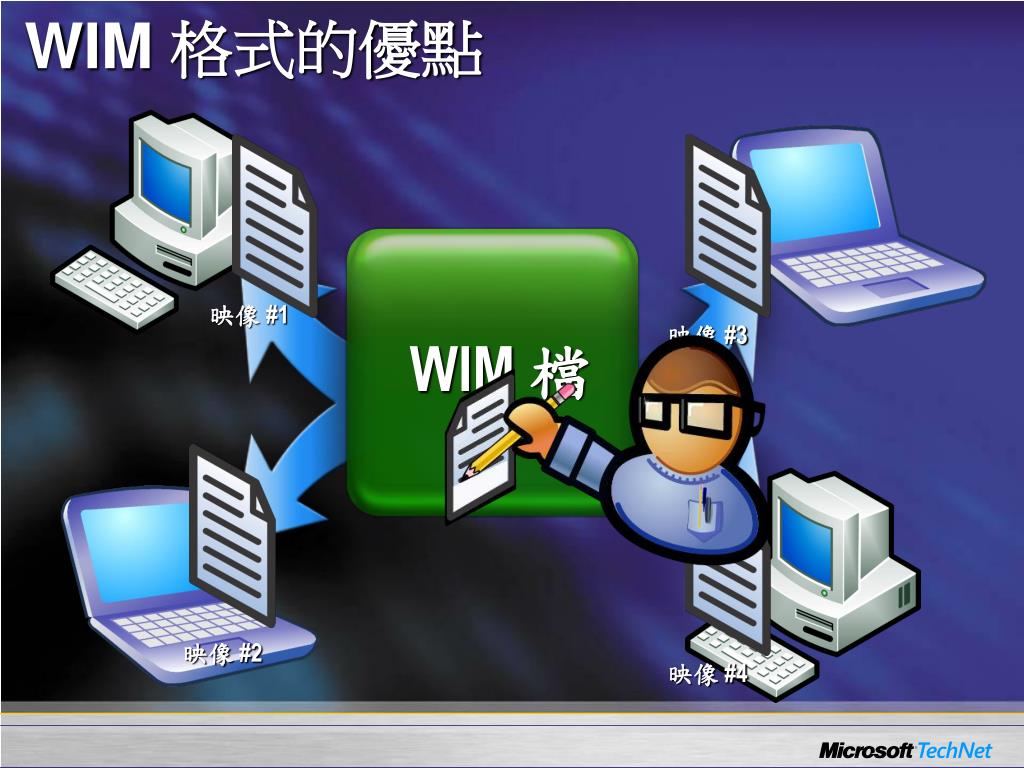

10. WIM 檔 WIM 格式的優點 映像 #1 映像 #3 映像 #2 映像 #4

11. 標頭 檔案資源 Metadata 資源表 XML 資料 WIM 映像檔案格式 WIM 檔案

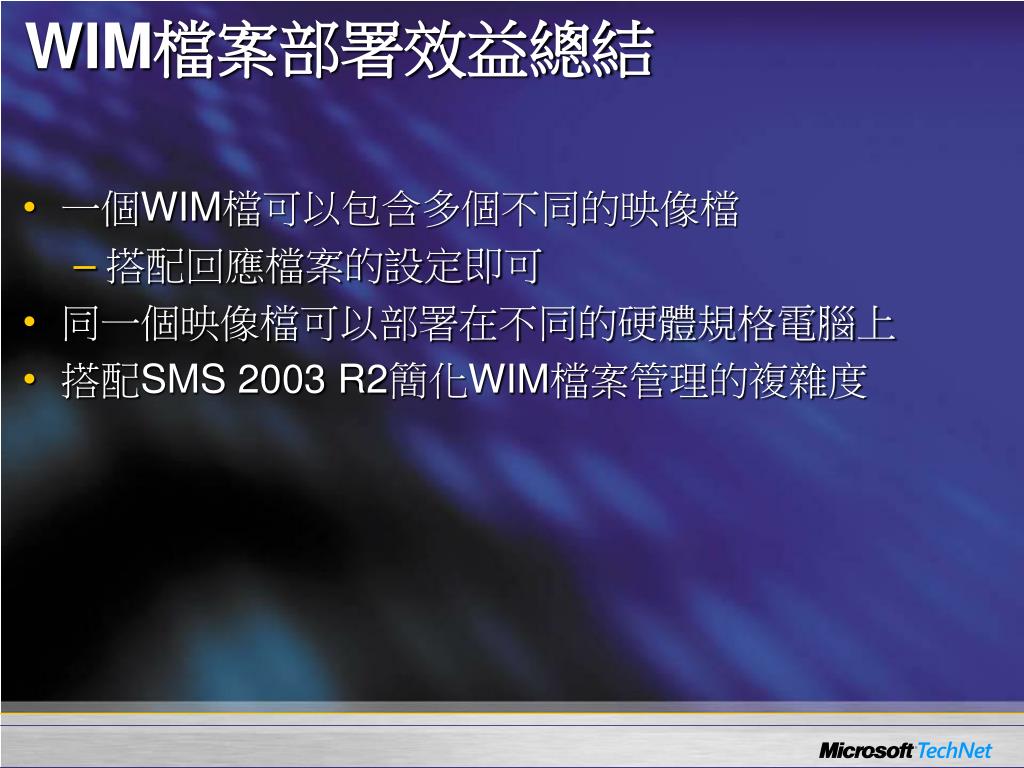

12. WIM檔案部署效益總結 • 一個WIM檔可以包含多個不同的映像檔 • 搭配回應檔案的設定即可 • 同一個映像檔可以部署在不同的硬體規格電腦上 • 搭配SMS 2003 R2簡化WIM檔案管理的複雜度

13. 講題大綱 • Microsoft 部署工具介紹 • Windows Vista部署前的準備工作 • 開始部署Windows Vista • 資產管理 - 行動裝置篇 • Q&A

14. SMS 2003 R2部署OS必備套件OS  Deployment Feature Pack • Image capture management • OS package management • User state migration • Image deployment • Reporting

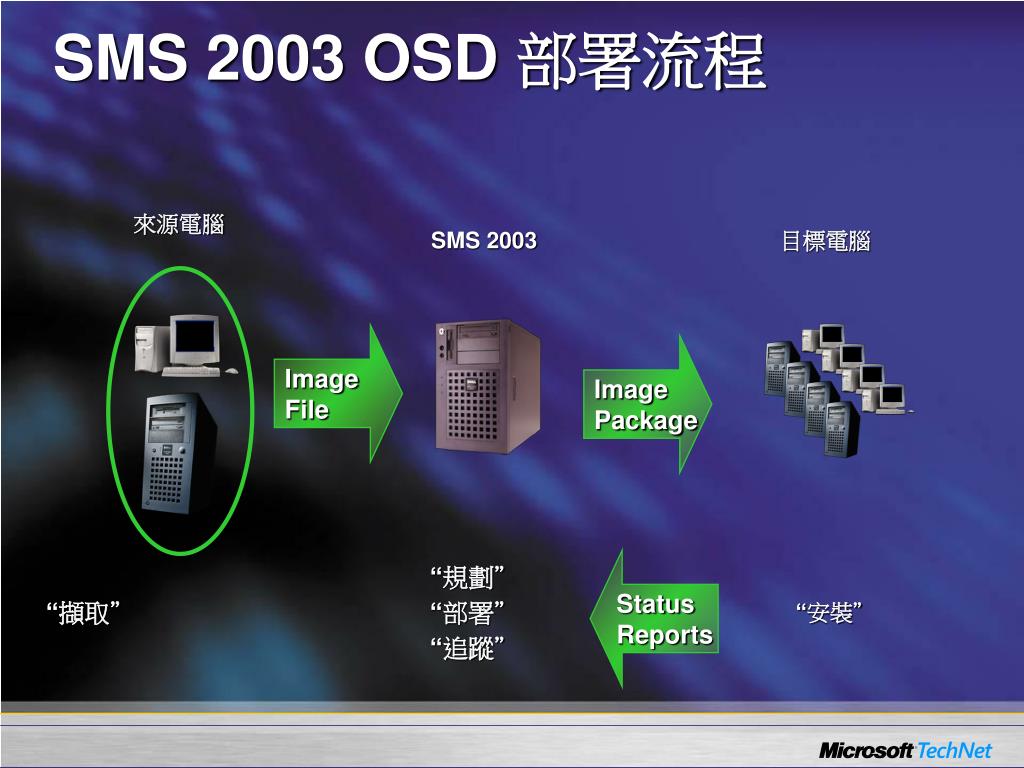

15. 來源電腦 SMS 2003 OSD 部署流程 SMS 2003 目標電腦 Image File Image Package Status Reports “規劃” “部署” “追蹤” “擷取” “安裝”

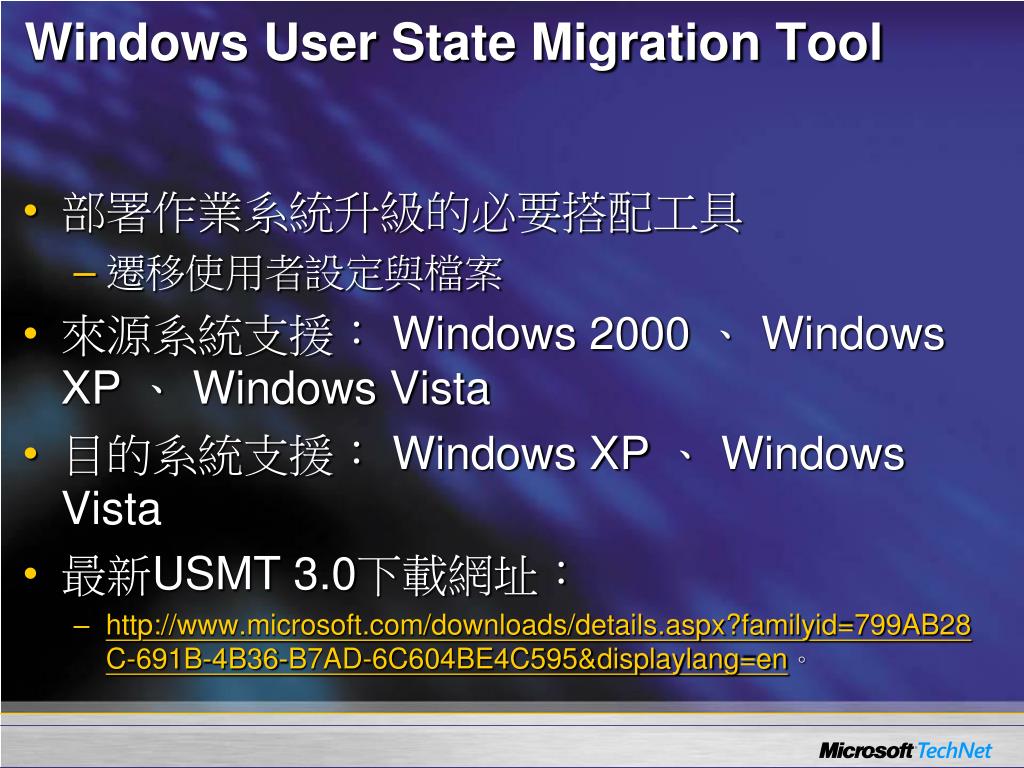

16. Windows User State Migration Tool • 部署作業系統升級的必要搭配工具 • 遷移使用者設定與檔案 • 來源系統支援： Windows 2000 、 Windows XP 、 Windows Vista • 目的系統支援： Windows XP 、 Windows Vista • 最新USMT 3.0下載網址： • http://www.microsoft.com/downloads/details.aspx?familyid=799AB28C-691B-4B36-B7AD-6C604BE4C595&displaylang=en。

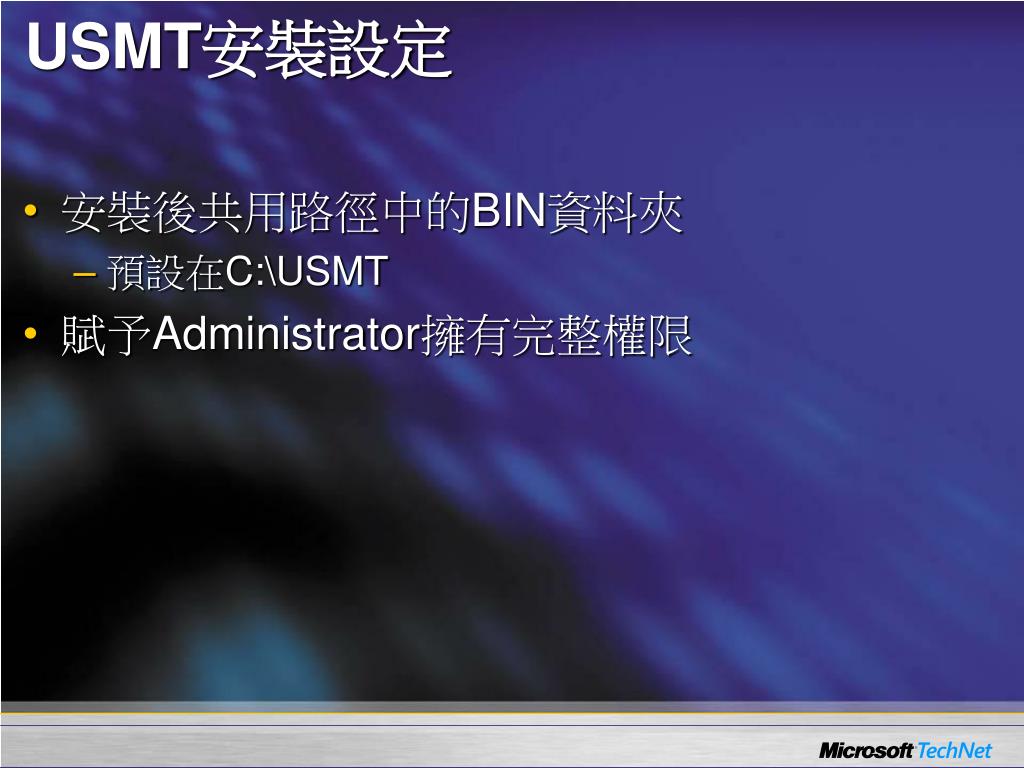

17. USMT安裝設定 • 安裝後共用路徑中的BIN資料夾 • 預設在C:\USMT • 賦予Administrator擁有完整權限

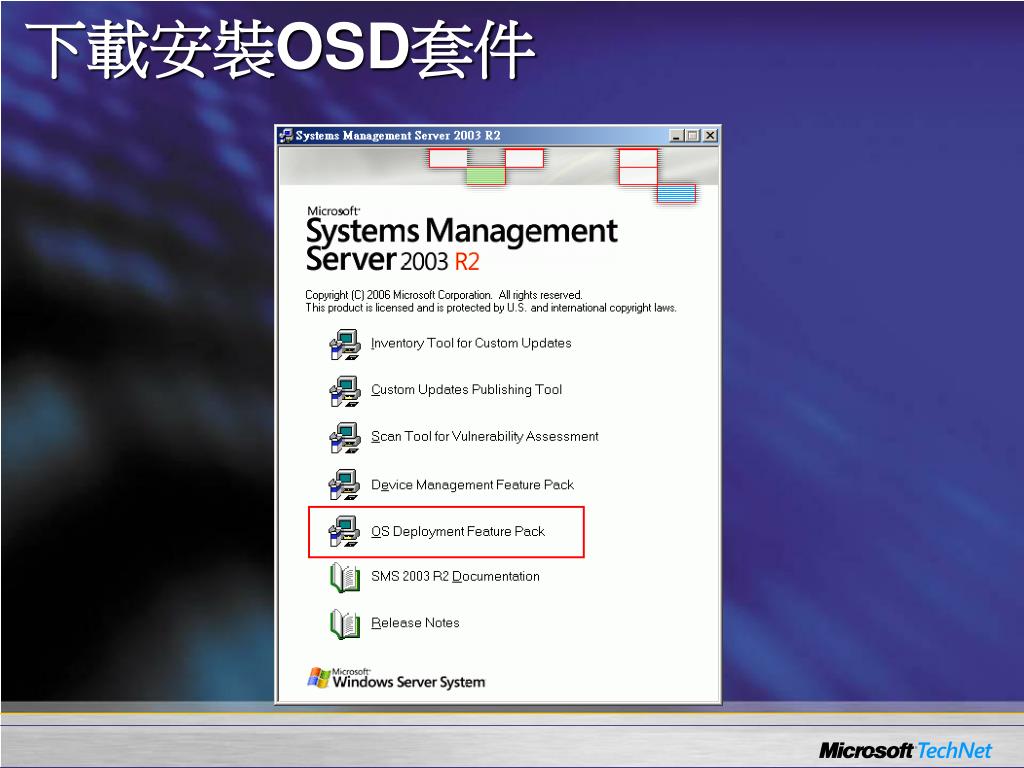

18. 下載安裝OSD套件

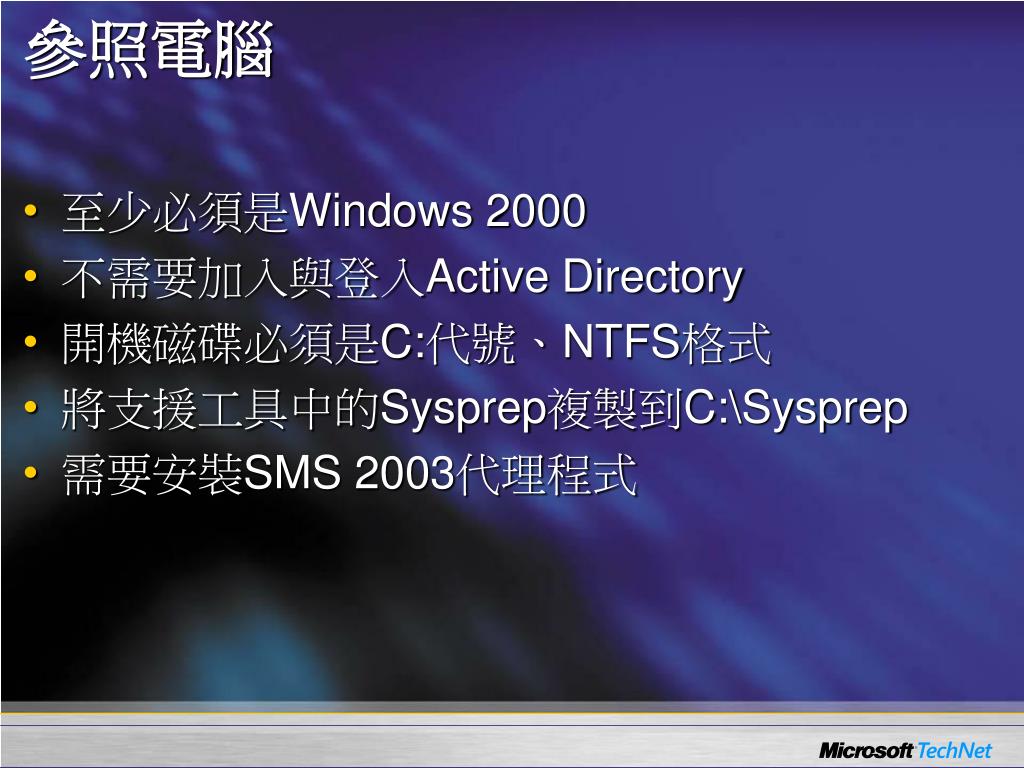

19. 參照電腦 • 至少必須是Windows 2000 • 不需要加入與登入Active Directory • 開機磁碟必須是C:代號、NTFS格式 • 將支援工具中的Sysprep複製到C:\Sysprep • 需要安裝SMS 2003代理程式

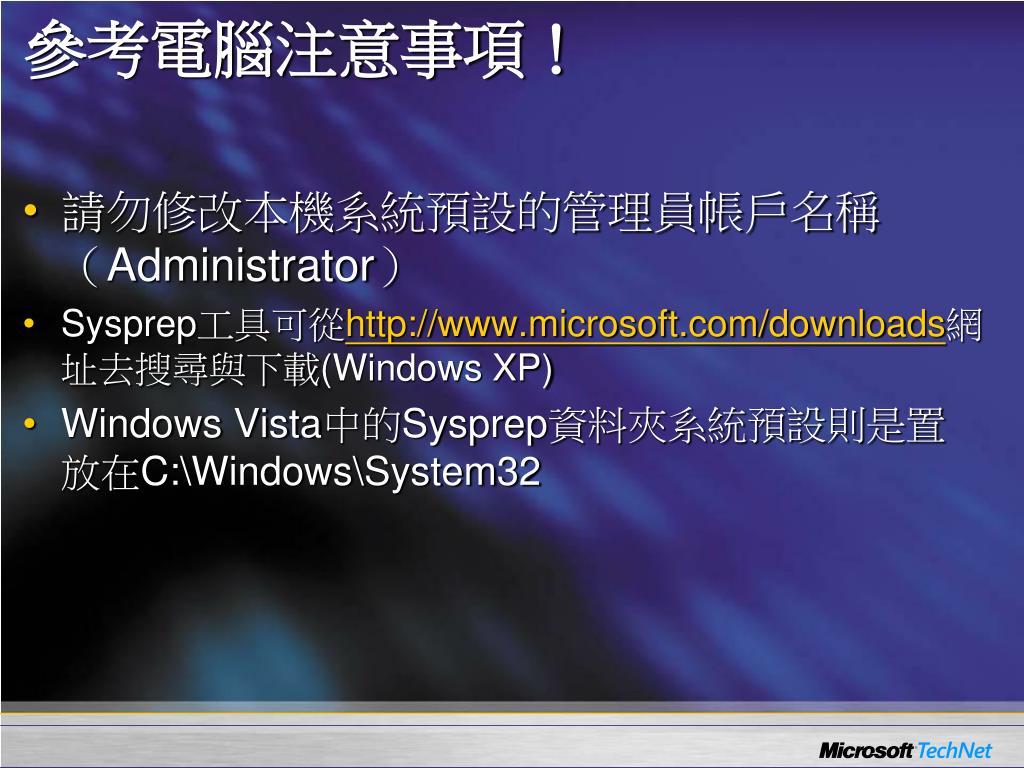

20. 參考電腦注意事項！ • 請勿修改本機系統預設的管理員帳戶名稱（Administrator） • Sysprep工具可從http://www.microsoft.com/downloads網址去搜尋與下載(Windows XP) • Windows Vista中的Sysprep資料夾系統預設則是置放在C:\Windows\System32

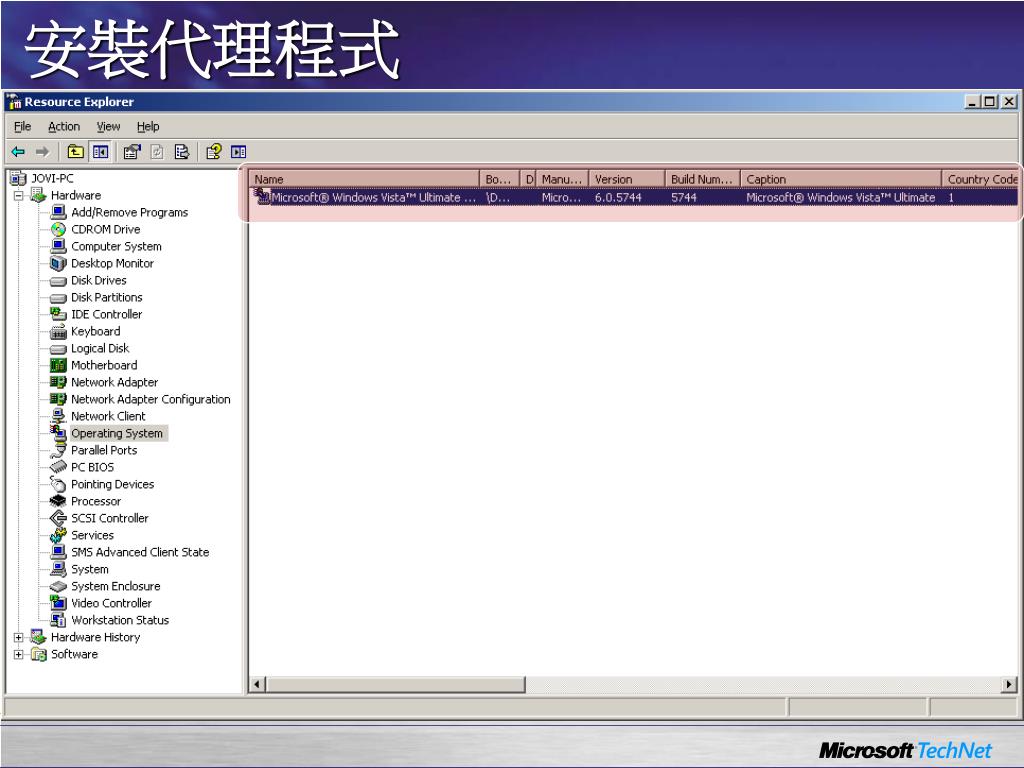

21. 安裝代理程式

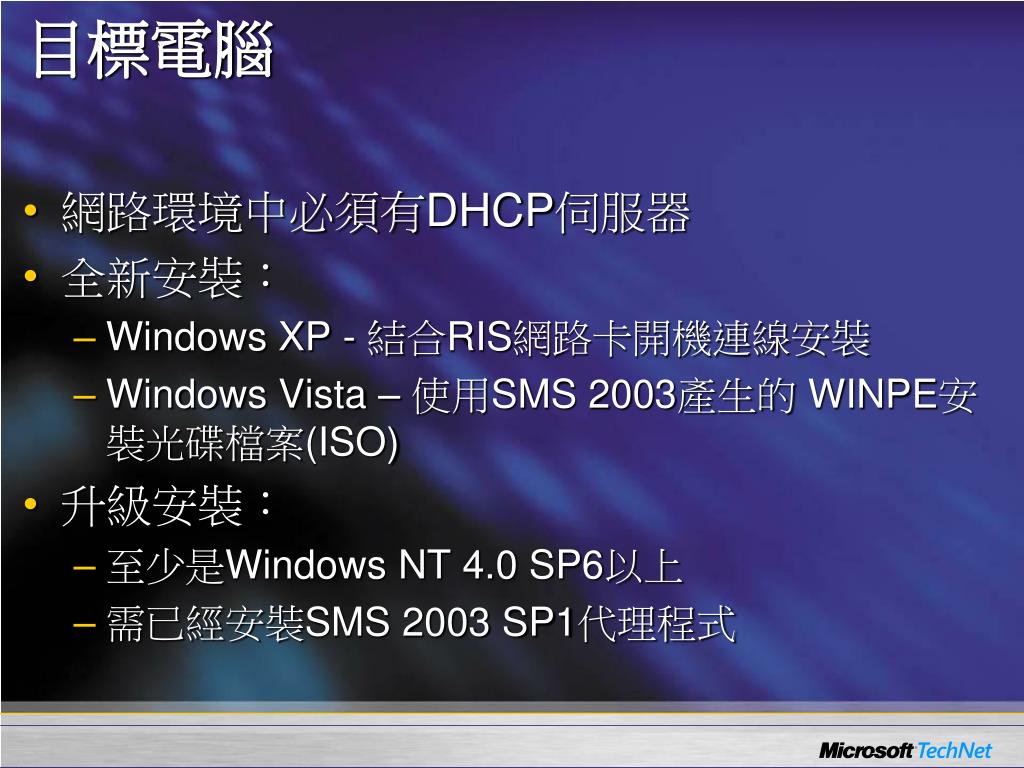

22. 目標電腦 • 網路環境中必須有DHCP伺服器 • 全新安裝： • Windows XP - 結合RIS網路卡開機連線安裝 • Windows Vista – 使用SMS 2003產生的 WINPE安裝光碟檔案(ISO) • 升級安裝： • 至少是Windows NT 4.0 SP6以上 • 需已經安裝SMS 2003 SP1代理程式

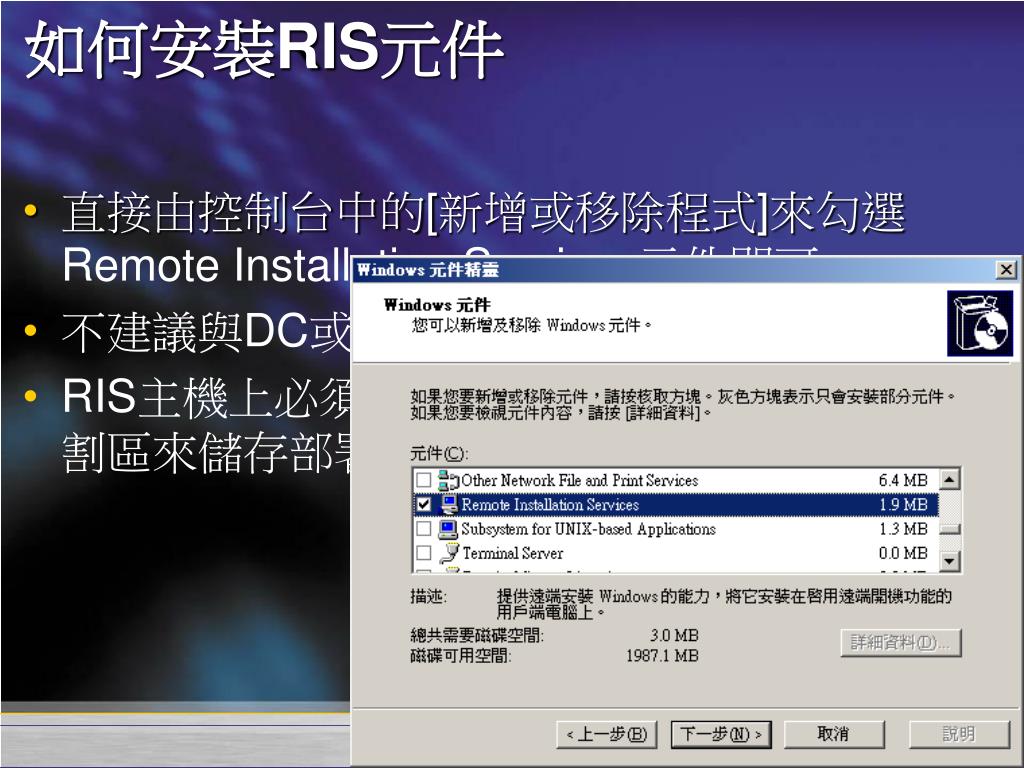

23. 如何安裝RIS元件 • 直接由控制台中的[新增或移除程式]來勾選Remote Installation Services元件即可 • 不建議與DC或DHCP伺服器安裝在同一部 • RIS主機上必須有第二個非系統開機的磁碟分割區來儲存部署檔案

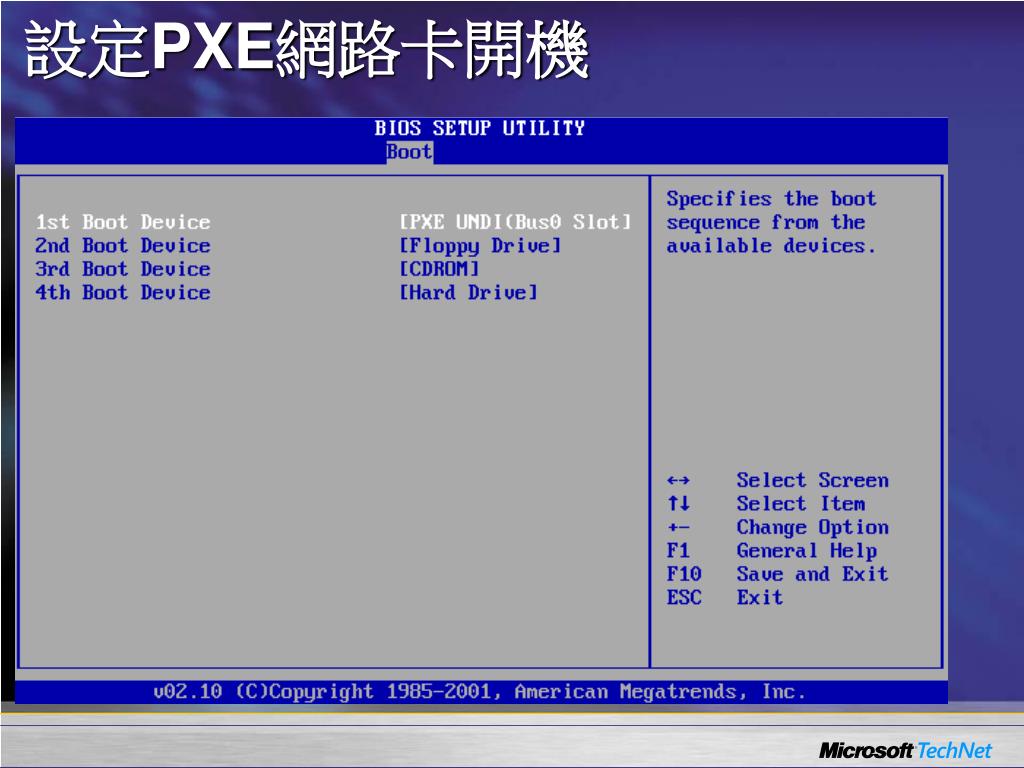

24. 設定PXE網路卡開機

25. 中場休息時間

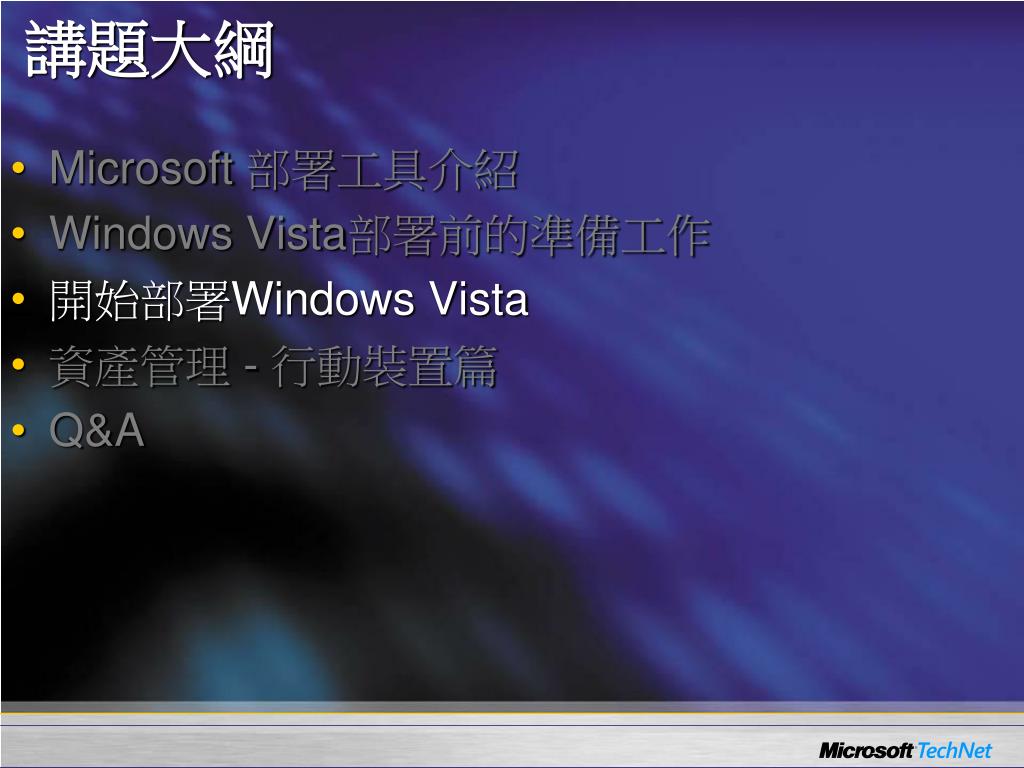

26. 講題大綱 • Microsoft 部署工具介紹 • Windows Vista部署前的準備工作 • 開始部署Windows Vista • 資產管理 - 行動裝置篇 • Q&A

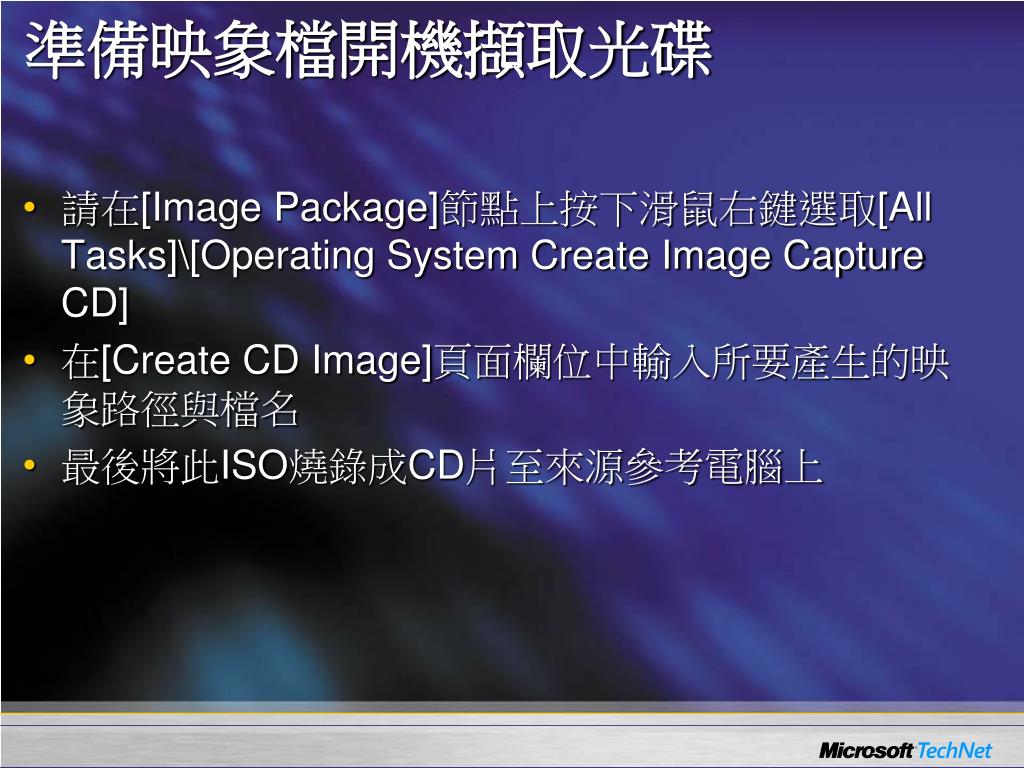

27. 準備映象檔開機擷取光碟 • 請在[Image Package]節點上按下滑鼠右鍵選取[All Tasks]\[Operating System Create Image Capture CD] • 在[Create CD Image]頁面欄位中輸入所要產生的映象路徑與檔名 • 最後將此ISO燒錄成CD片至來源參考電腦上

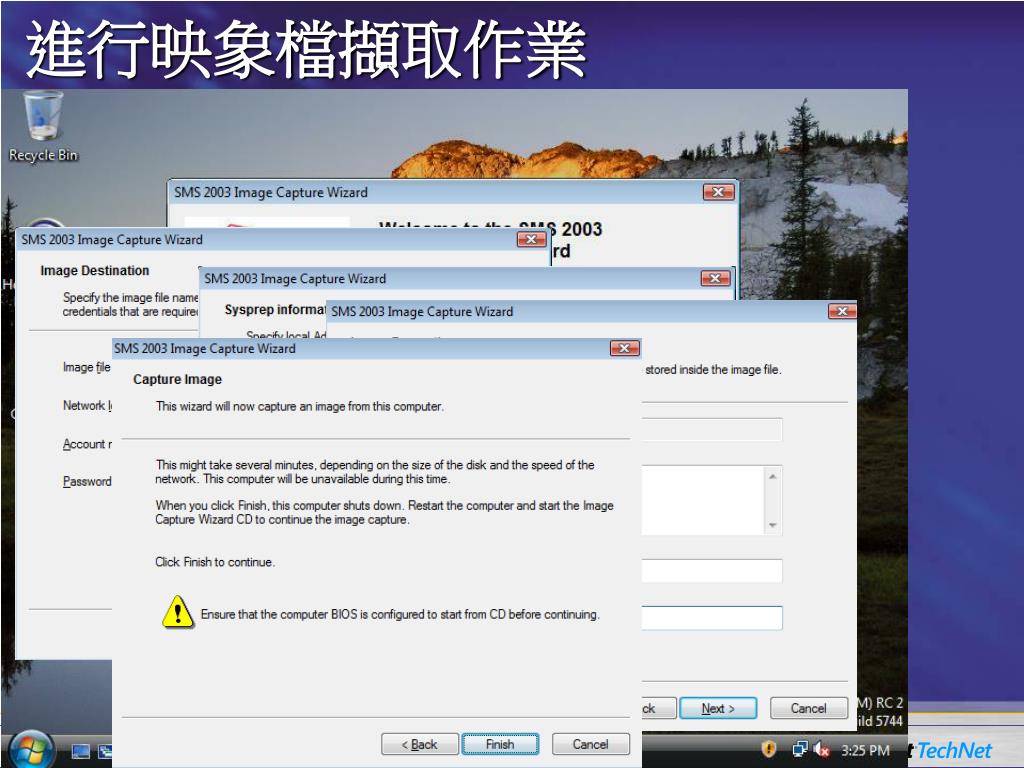

28. 進行映象檔擷取作業 • 將映象檔擷取CD放入參照電腦中 • 設定WIM映象檔UNC位置與帳戶資訊 • 設定執行Sysprep程式的帳戶資訊 • 由擷取光碟重新開機

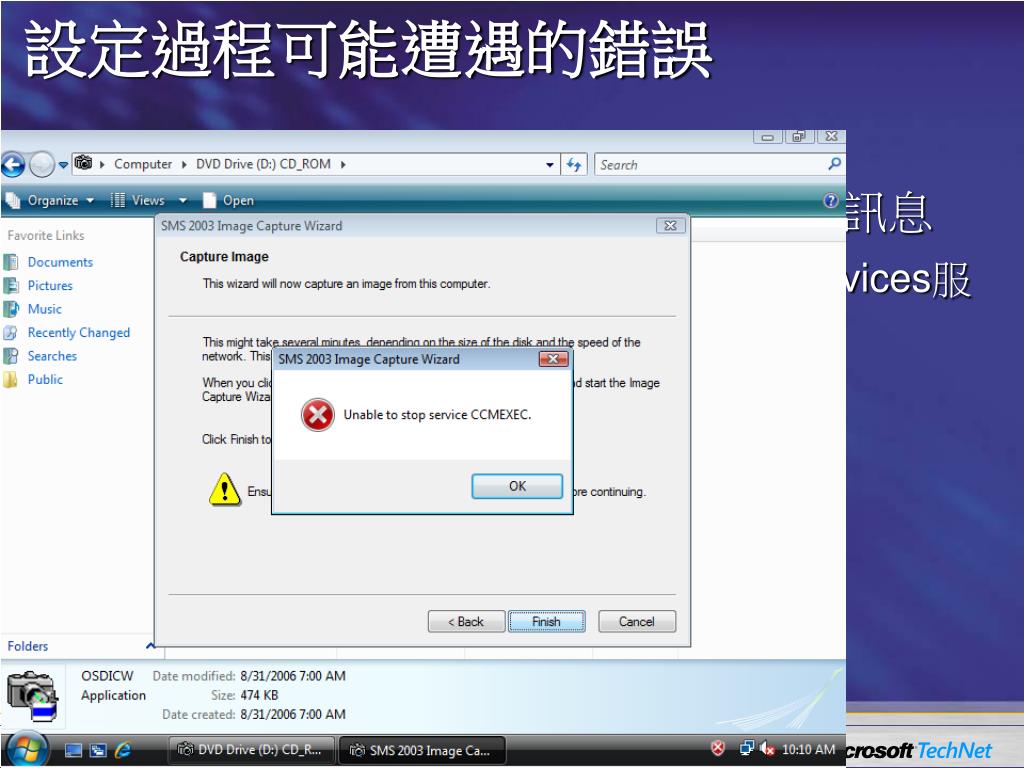

29. 設定過程可能遭遇的錯誤 • 出現Unable to stop service CCMEXEC訊息 • 解決方法 – 預先手動停止SMS Agent Services服務

30. 完成擷取！

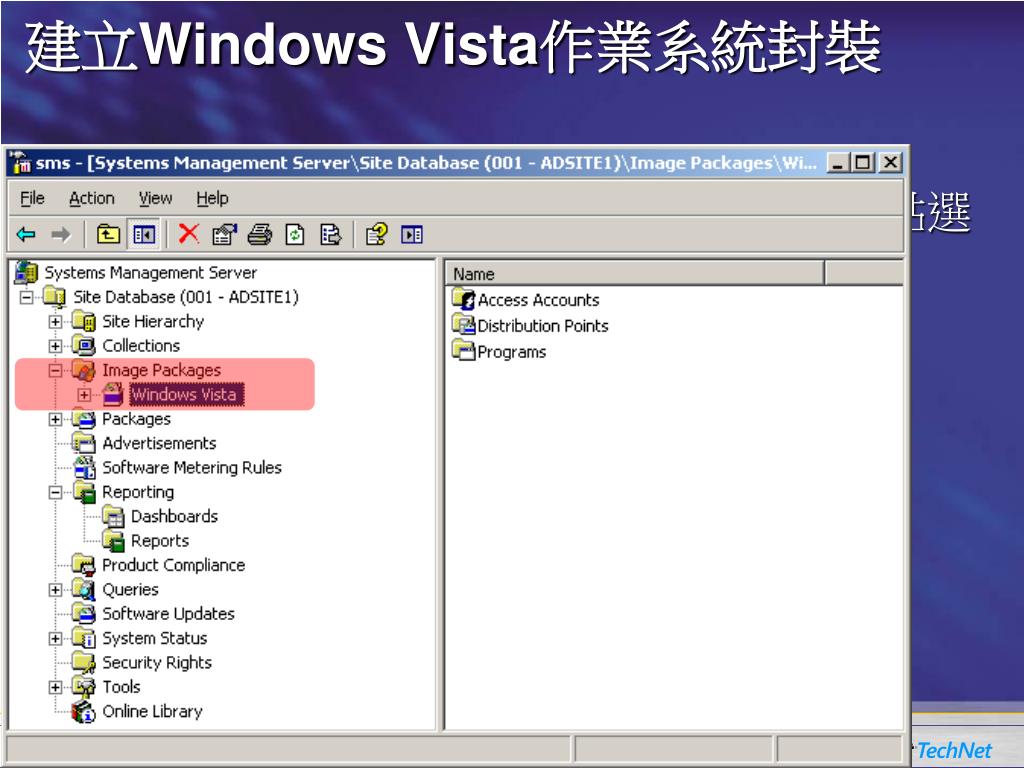

31. 建立Windows Vista作業系統封裝 • 在[Image Packages]節點上按下滑鼠右鍵點選[新增]\[Operating System Image Package] • 設定封裝名稱 • 輸入WIM檔案位置 • 設定封裝檔案儲存路徑

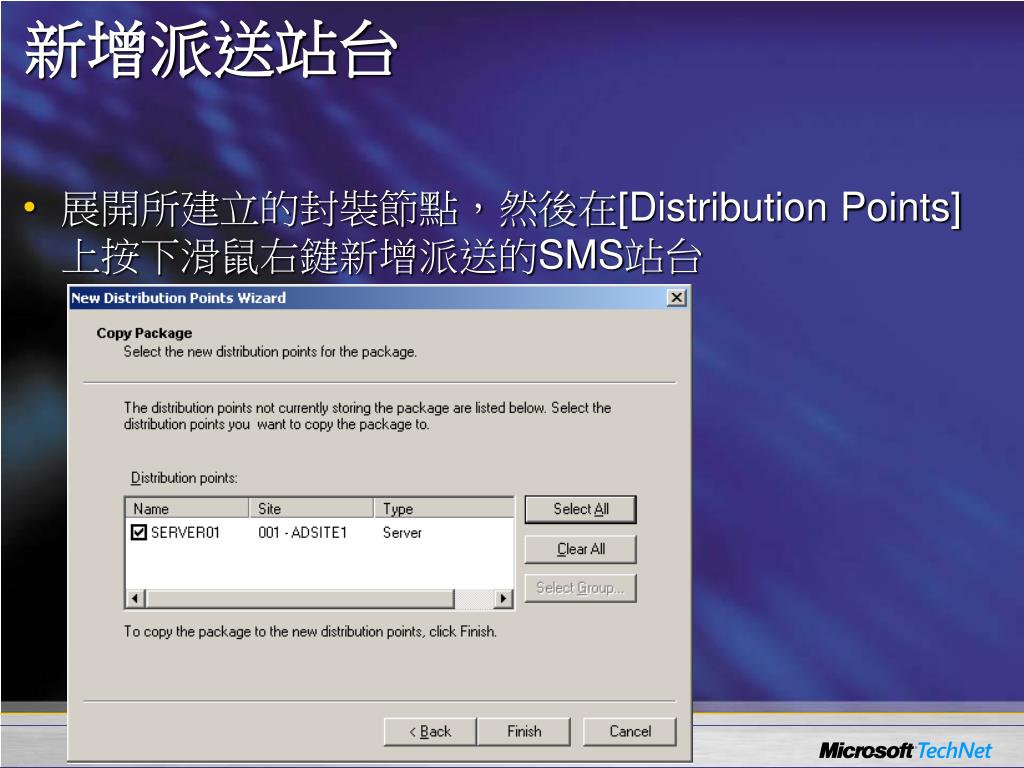

32. 新增派送站台 • 展開所建立的封裝節點，然後在[Distribution Points]上按下滑鼠右鍵新增派送的SMS站台

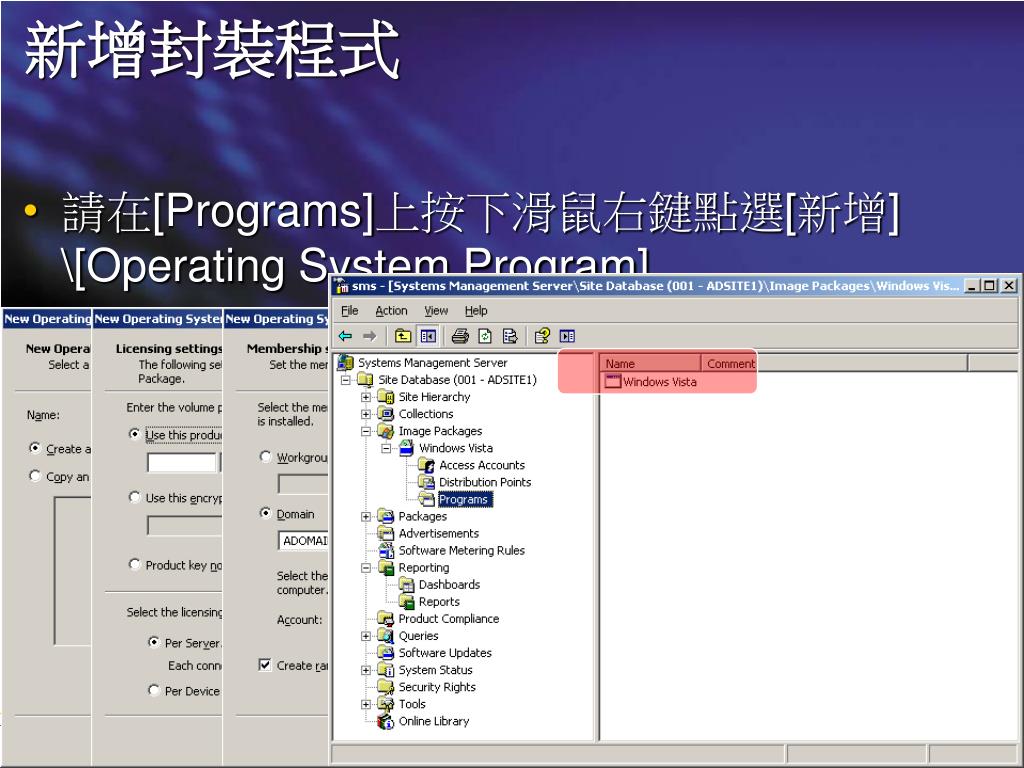

33. 新增封裝程式 • 請在[Programs]上按下滑鼠右鍵點選[新增] \[Operating System Program] • 設定Program名稱 • 產品序號、授權方式設定 • 設定加入網域資訊

34. 進階設定封裝程式（1/3） • 設定作業系統部署公告 • 設定允許使用者延遲部署的期限 • 設定接收通知後回應的過期時間長度

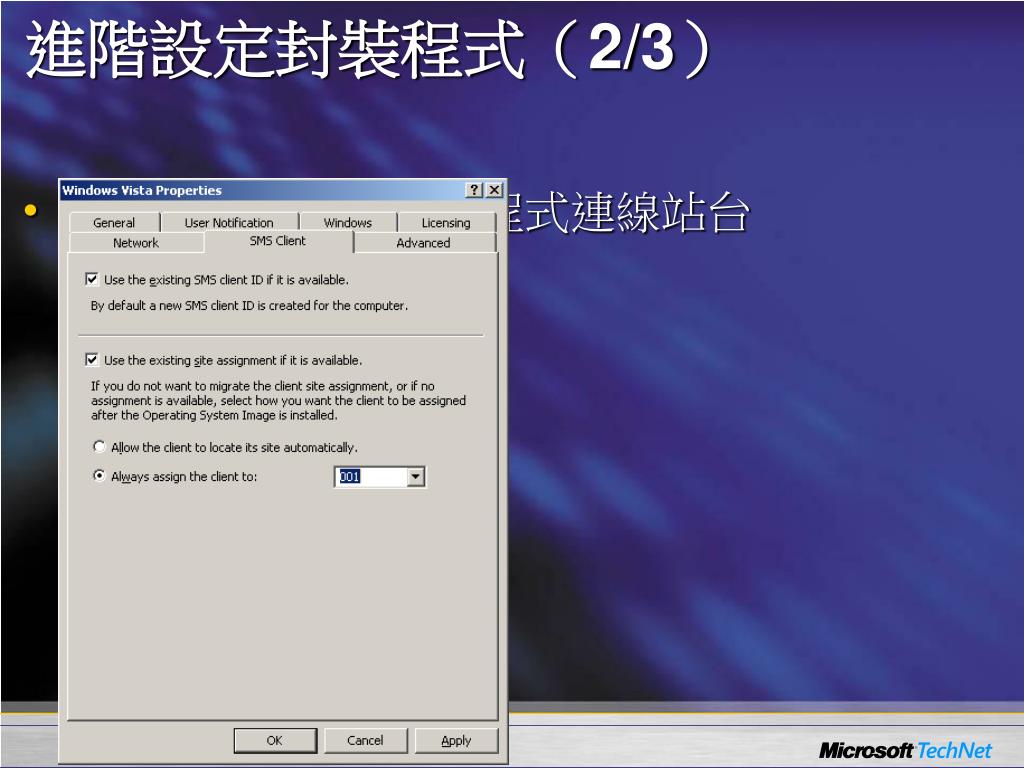

35. 進階設定封裝程式（2/3） • 設定SMS用戶端代理程式連線站台

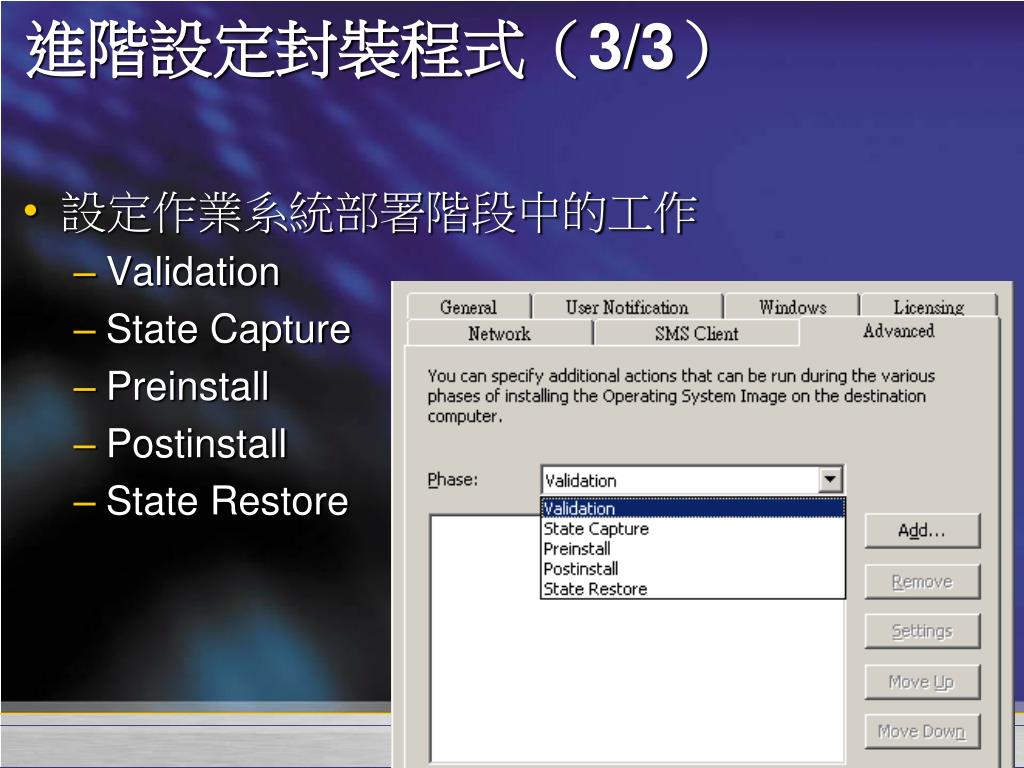

36. 進階設定封裝程式（3/3） • 設定作業系統部署階段中的工作 • Validation • State Capture • Preinstall • Postinstall • State Restore

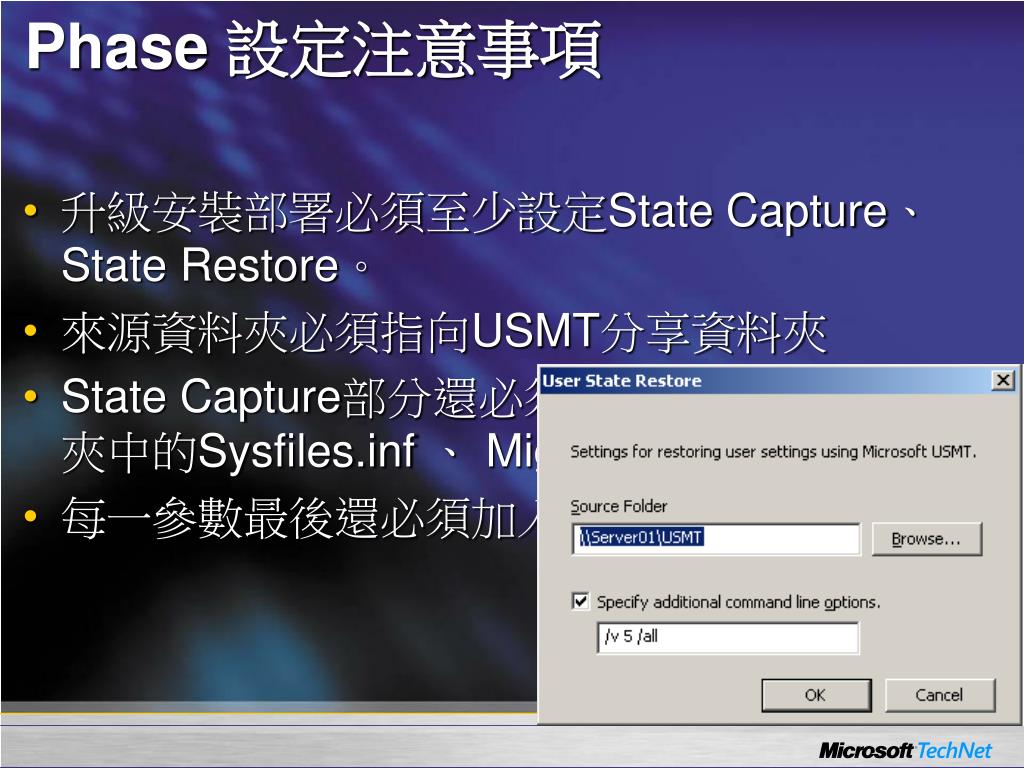

37. Phase 設定注意事項 • 升級安裝部署必須至少設定State Capture、State Restore。 • 來源資料夾必須指向USMT分享資料夾 • State Capture部分還必須新增USMT分享資料夾中的Sysfiles.inf 、 Miguser.inf 、 Migsys.inf • 每一參數最後還必須加入 /all

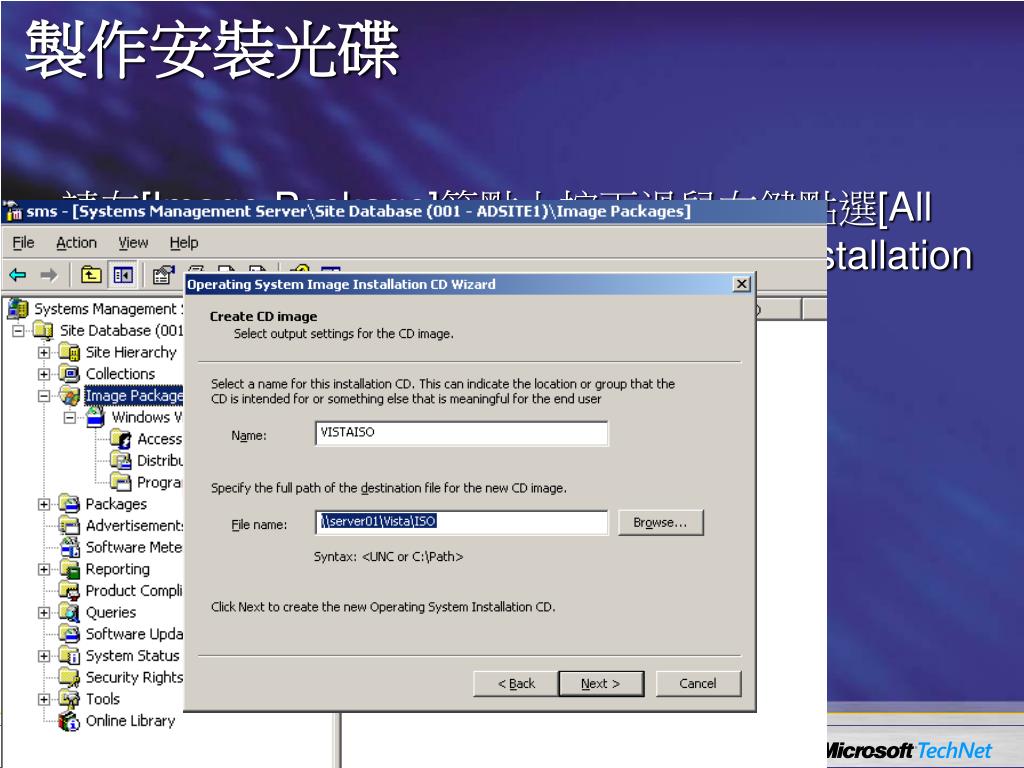

38. 製作安裝光碟 • 請在[Image Package]節點上按下滑鼠右鍵點選[All Tasks]\[Create Operating System Image Installation CD]項目 • 設定是否允許使用者變更電腦名稱 • 指定SMS派送站台 • 設定安裝光碟ISO檔儲存位置 • 將ISO檔燒錄成光碟

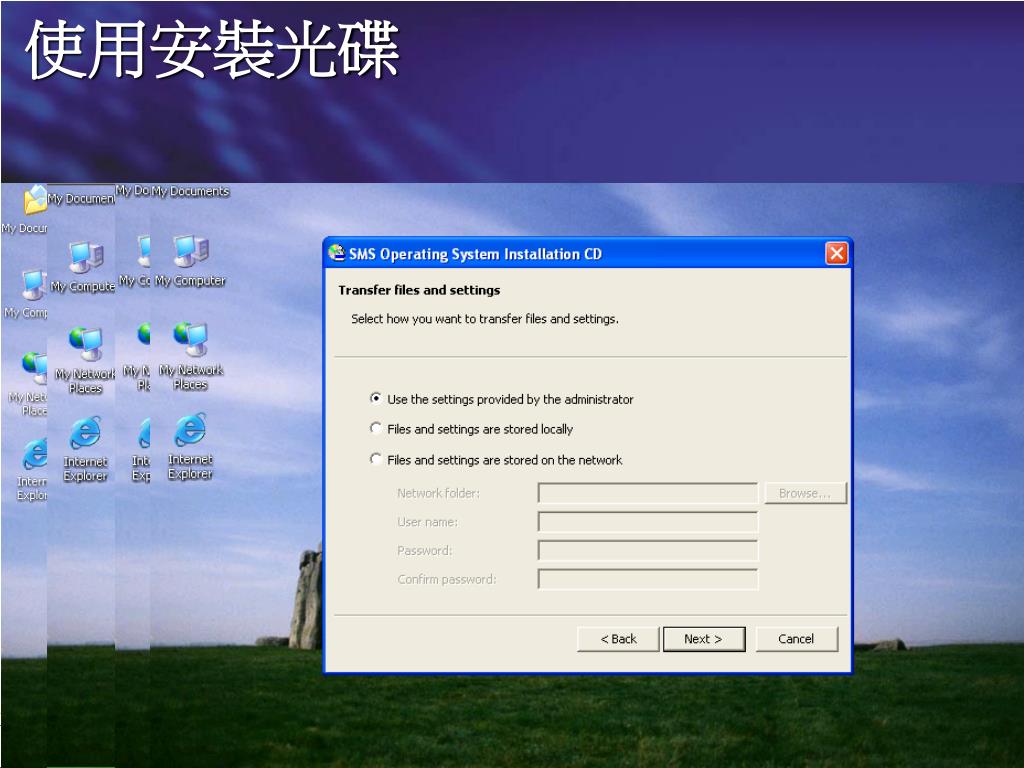

39. 使用安裝光碟

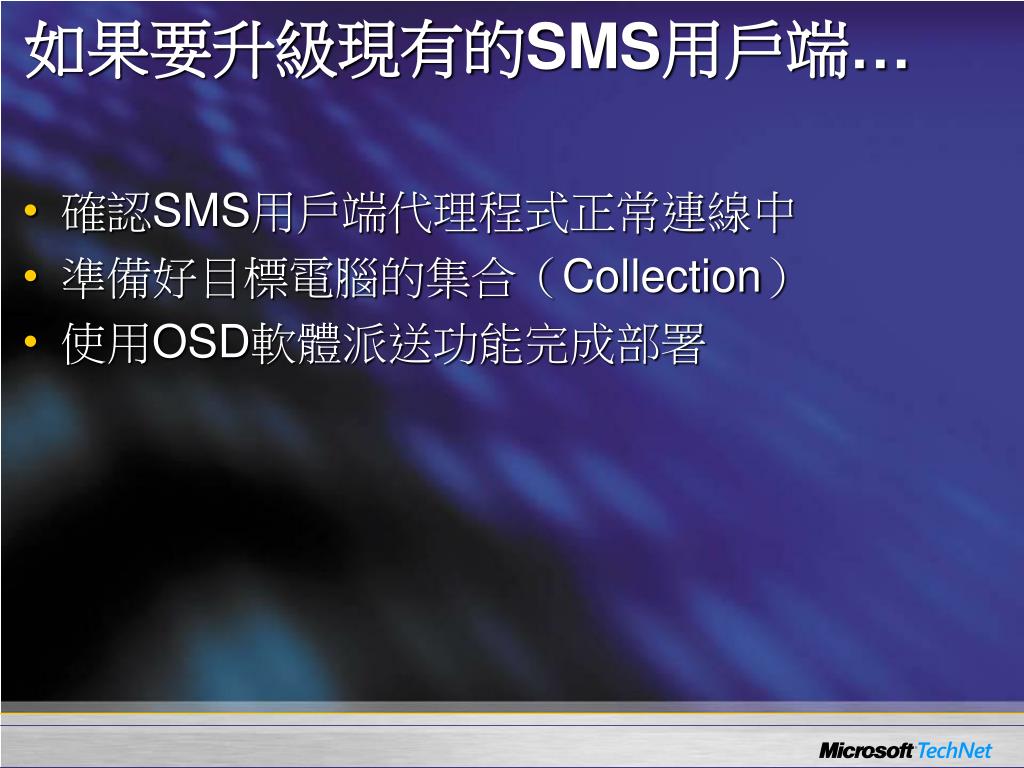

40. 如果要升級現有的SMS用戶端… • 確認SMS用戶端代理程式正常連線中 • 準備好目標電腦的集合（Collection） • 使用OSD軟體派送功能完成部署

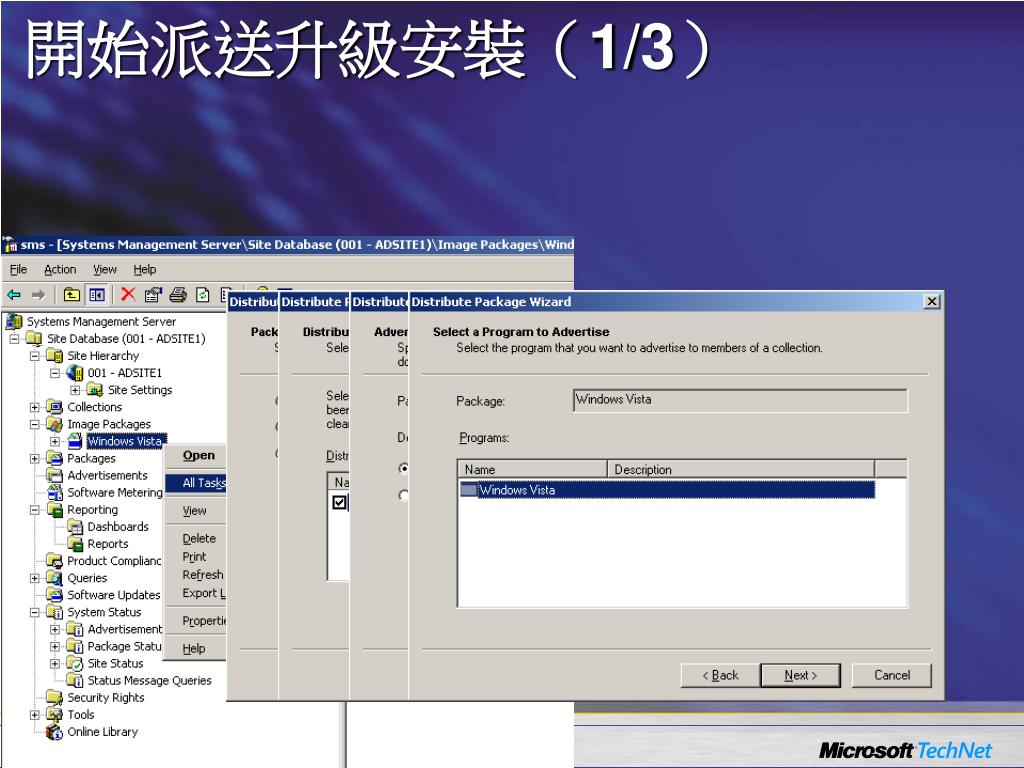

41. 開始派送升級安裝（1/3）

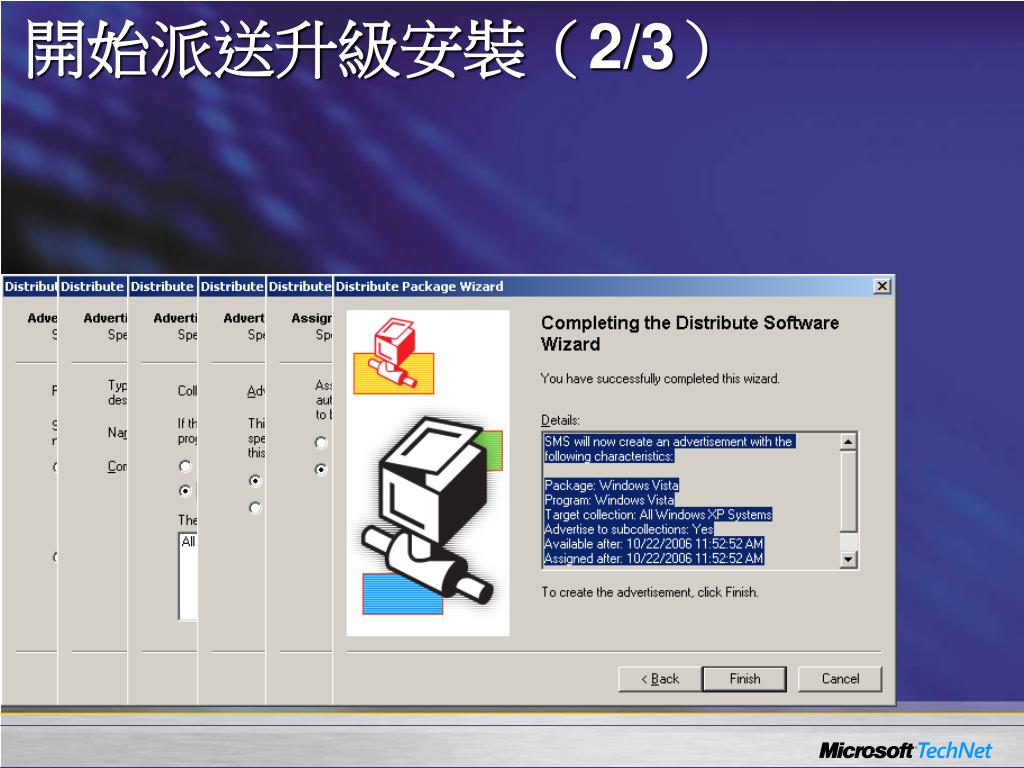

42. 開始派送升級安裝（2/3）

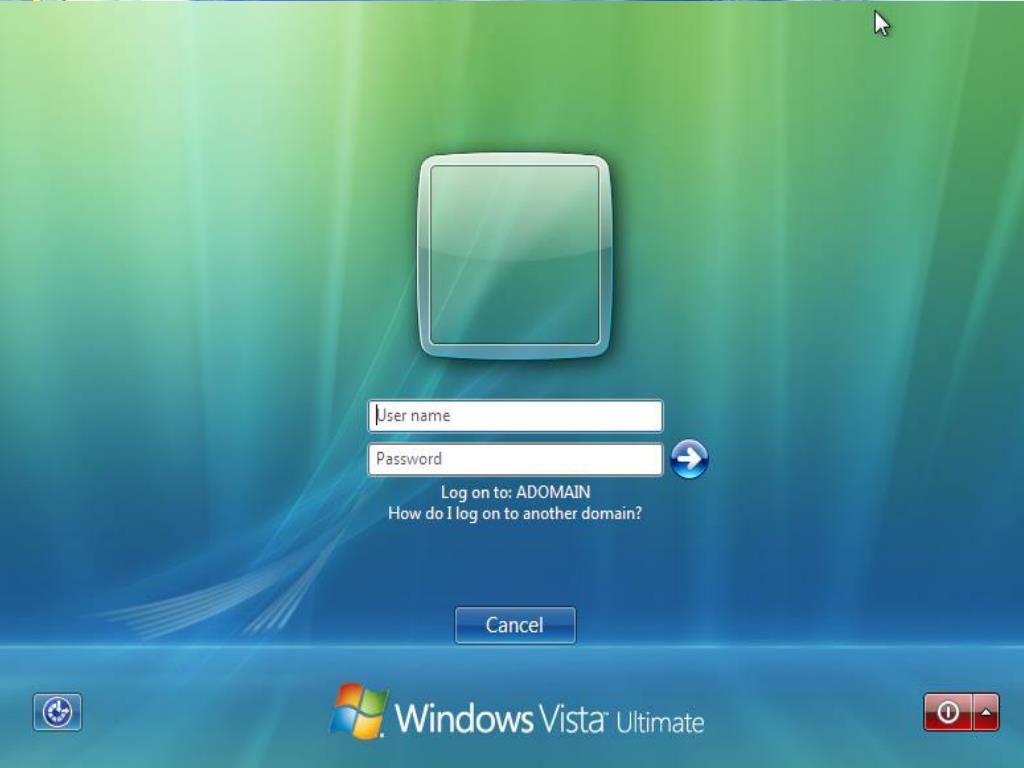

43. 開始派送升級安裝（3/3）

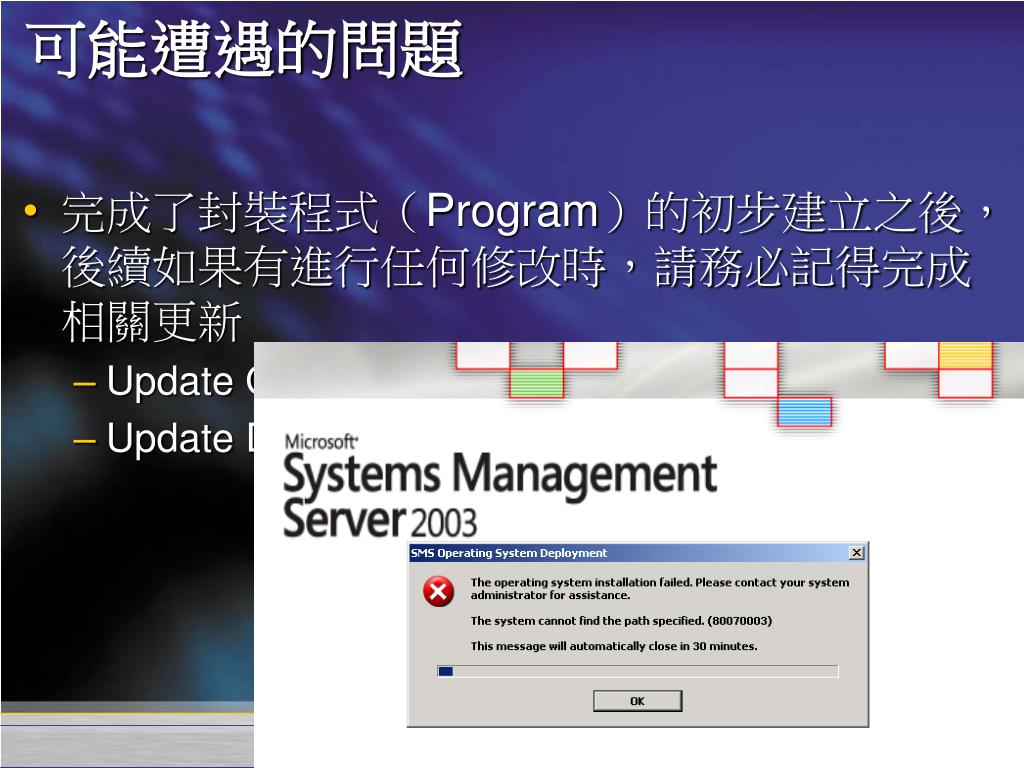

44. 可能遭遇的問題 • 完成了封裝程式（Program）的初步建立之後，後續如果有進行任何修改時，請務必記得完成相關更新 • Update Operating System Package Files • Update Distribution Points

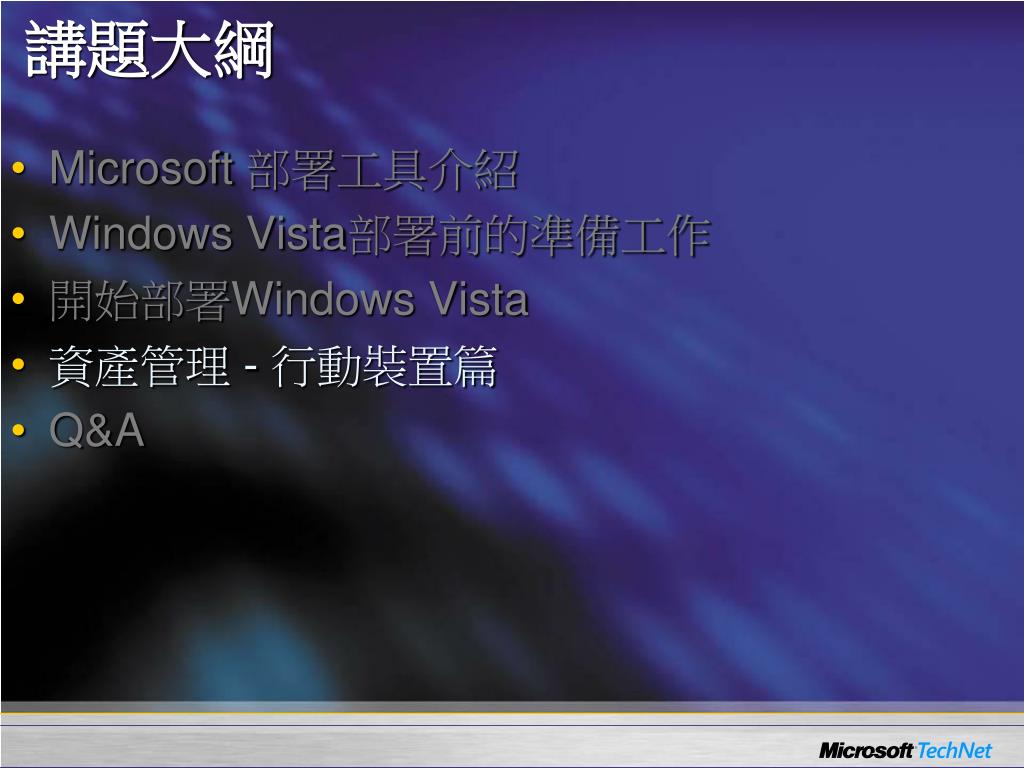

45. 講題大綱 • Microsoft 部署工具介紹 • Windows Vista部署前的準備工作 • 開始部署Windows Vista • 資產管理 - 行動裝置篇 • Q&A

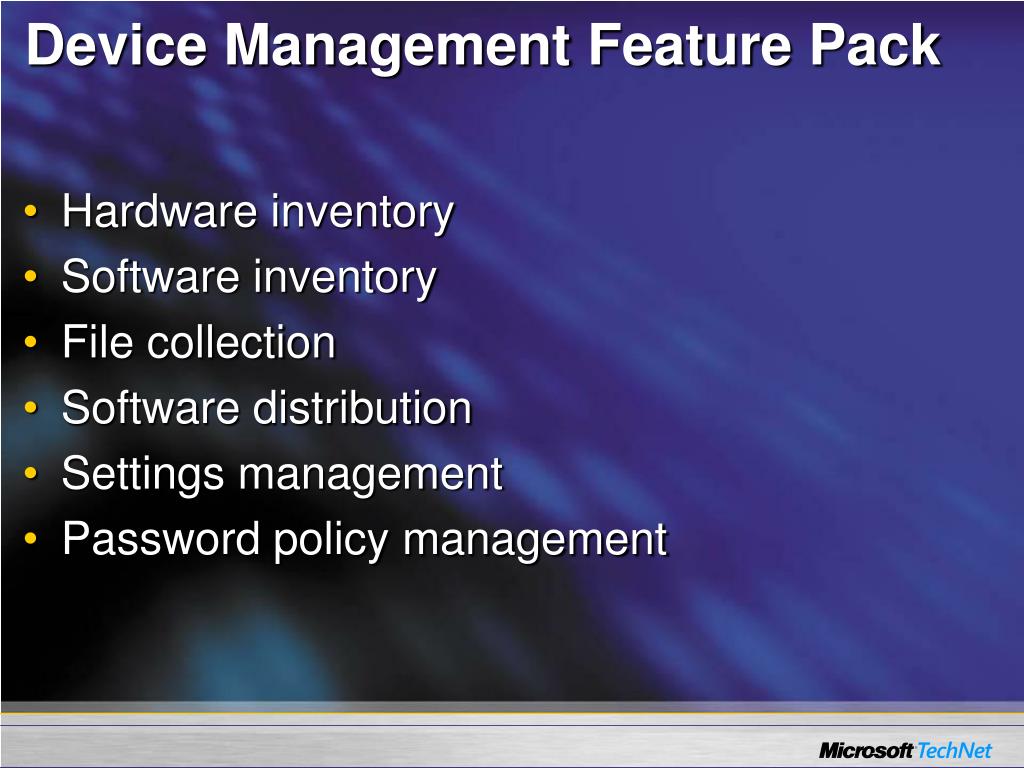

46. Device Management Feature Pack • Hardware inventory • Software inventory • File collection • Software distribution • Settings management • Password policy management

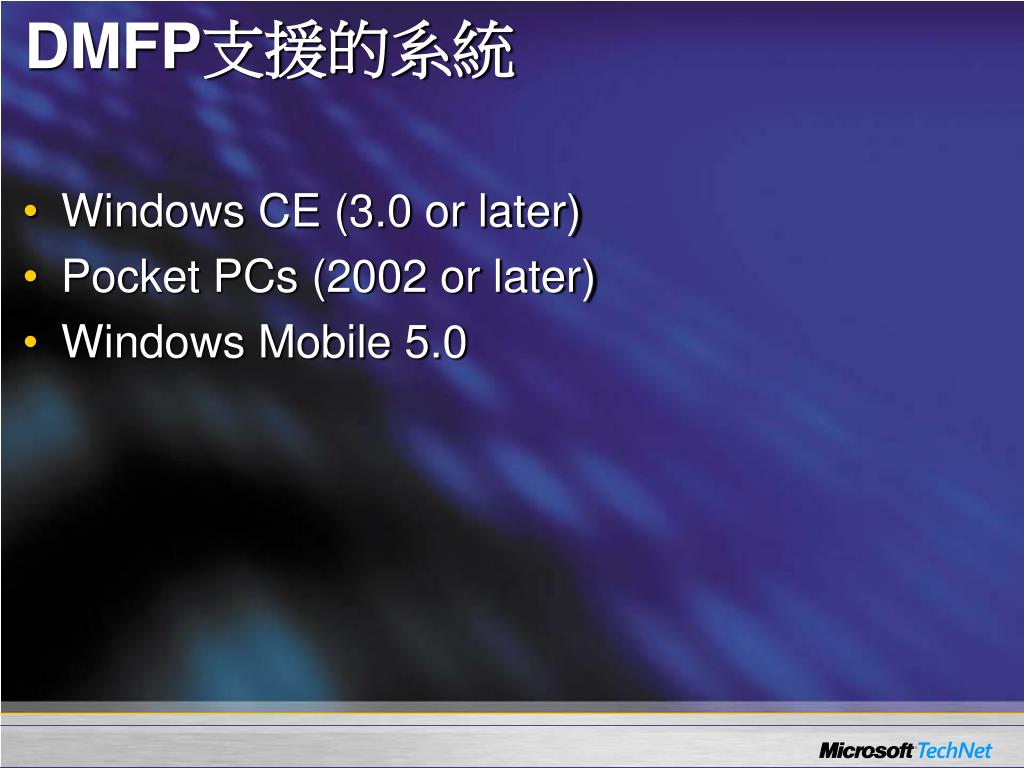

47. DMFP支援的系統 • Windows CE (3.0 or later) • Pocket PCs (2002 or later) • Windows Mobile 5.0

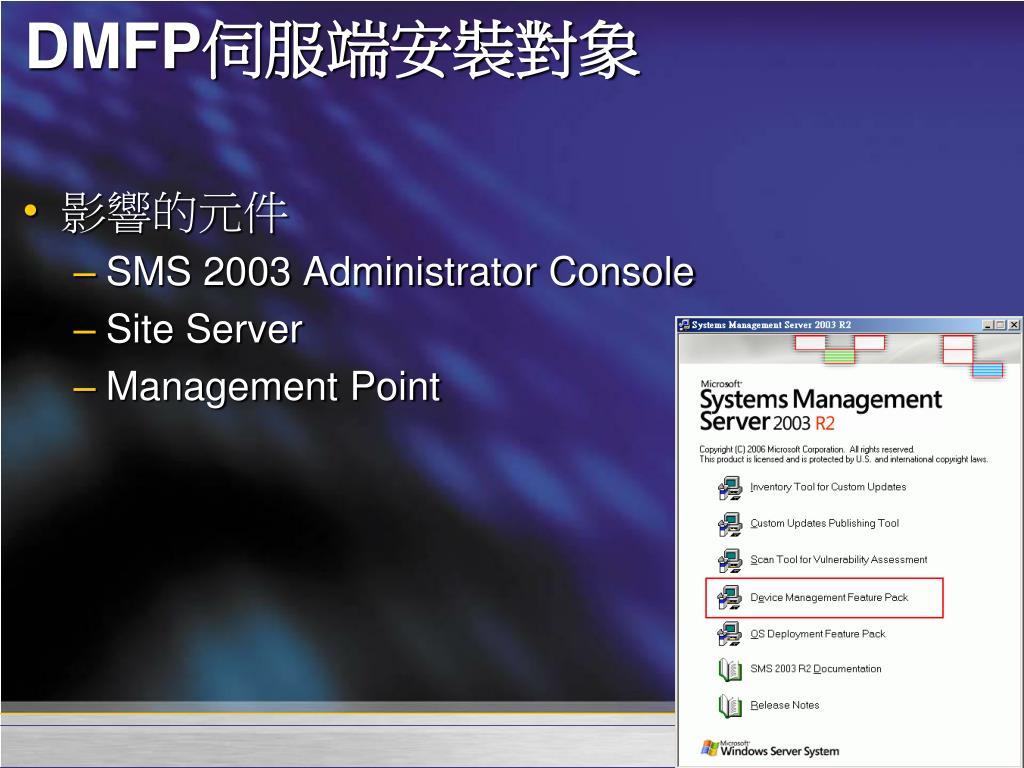

48. DMFP伺服端安裝對象 • 影響的元件 • SMS 2003 Administrator Console • Site Server • Management Point

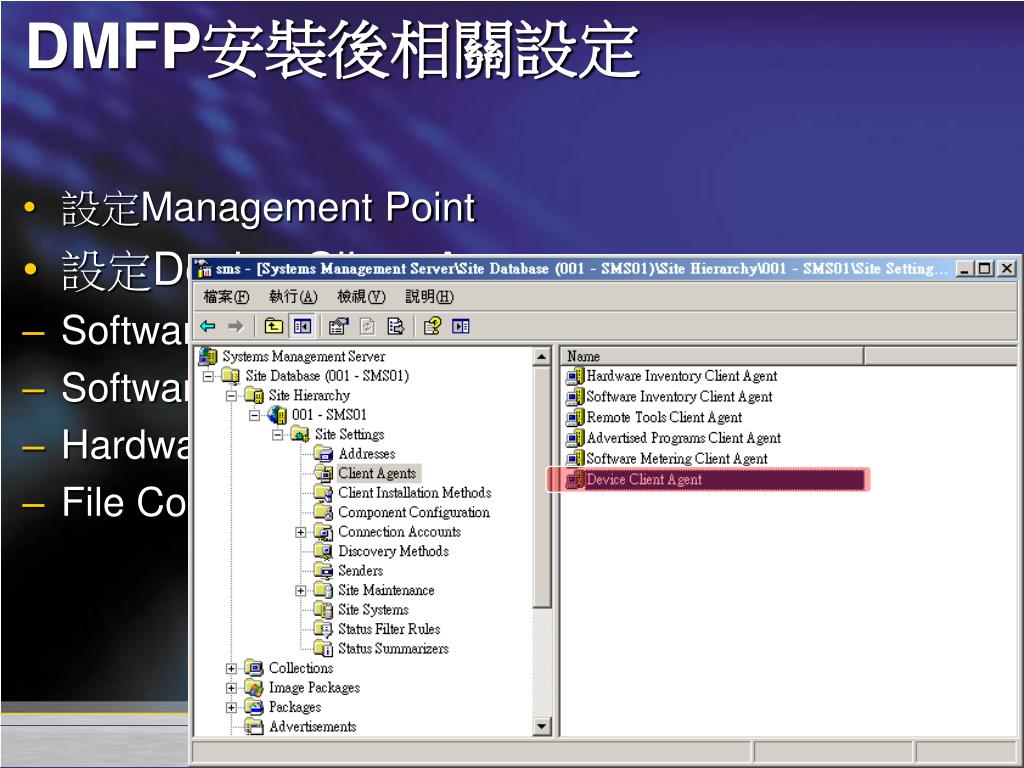

49. DMFP安裝後相關設定 • 設定Management Point • 設定Device Client Agent • Software Distribution • Software Inventory • Hardware Inventory • File Collection

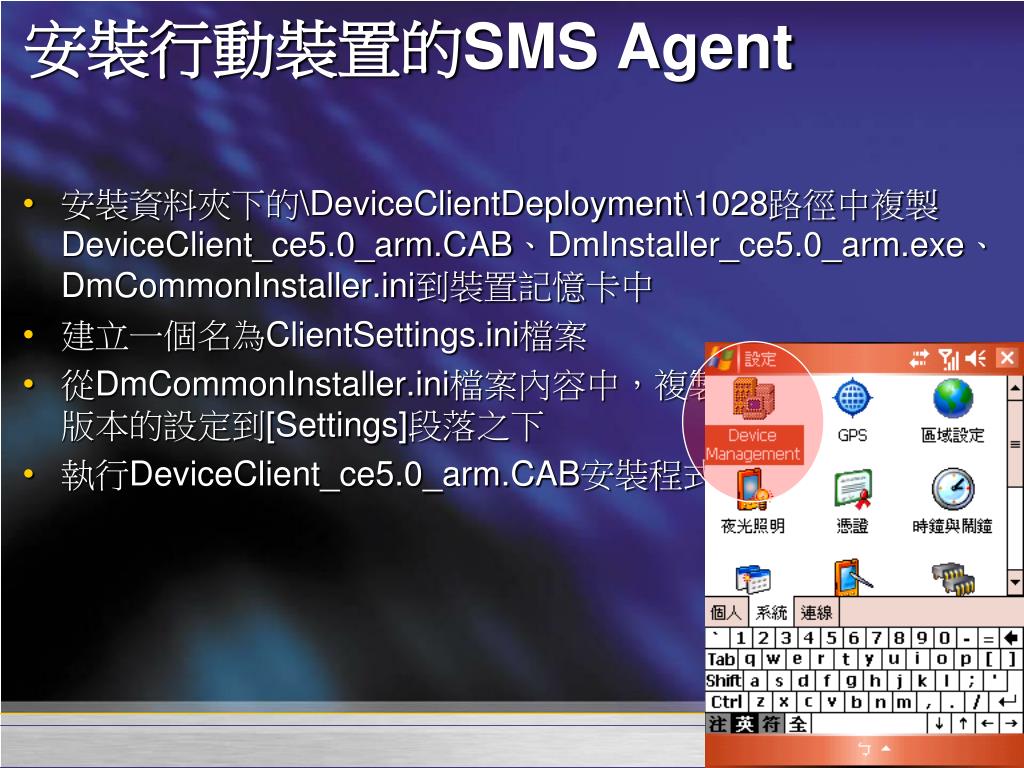

50. 安裝行動裝置的SMS Agent • 安裝資料夾下的\DeviceClientDeployment\1028路徑中複製DeviceClient_ce5.0_arm.CAB、DmInstaller_ce5.0_arm.exe、DmCommonInstaller.ini到裝置記憶卡中 • 建立一個名為ClientSettings.ini檔案 • 從DmCommonInstaller.ini檔案內容中，複製適合的行動裝置版本的設定到[Settings]段落之下 • 執行DeviceClient_ce5.0_arm.CAB安裝程式
