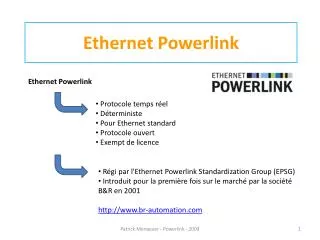

Ethernet Powerlink. Ethernet Powerlink. Protocole temps réel Déterministe Pour Ethernet standard Protocole ouvert Exempt de licence. Régi par l'Ethernet Powerlink Standardization Group (EPSG) Introduit pour la première fois sur le marché par la société B&R en 2001

herb
Download Presentation

Ethernet Powerlink

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Ethernet Powerlink Ethernet Powerlink • Protocole temps réel • Déterministe • Pour Ethernet standard • Protocole ouvert • Exempt de licence • Régi par l'Ethernet Powerlink Standardization Group (EPSG) • Introduit pour la première fois sur le marché par la société B&R en 2001 • http://www.br-automation.com Patrick Monassier - Powerlink - 2009

  2. Standardisation : Powerlink est un standard géré par l'EPSG (Ethernet Powerlink Standardization Group), une association indépendante regroupant aussi bien des utilisateurs que des fabricants. L'EPSG compte aujourd'hui plus de 400 membres dont Alstom Power, B&R, Lenze... L'association comprend différents groupes de travail : sécurité, technologie, marketing, certification, utilisateurs finaux. L'EPSG collabore avec d'autres organismes et associations de standardisation comme le CAN in Automation (CiA) et l'IEC. http://www.ethernet-powerlink.org/ Patrick Monassier - Powerlink - 2009

  3. Principe de fonctionnement : Extension d’Ethernet Mécanisme • Scrutation (pooling) • Découpage temporel • Données critiques : • cycles isochrones très courts • Temps de réponse configurable • Données moins critiques : • Phase asynchrone réservée Tous les nœuds du réseau sont synchronisés avec une très grande précision Entièrement conforme à la norme 802.3 de l’IEEE S’implémente sur les composants Ethernet standard du commerce Aucun composant propriétaire Institute of Electrical and Electronics Engineers http://standards.ieee.orghttp://www.ieee.org Patrick Monassier - Powerlink - 2009

  4. Couche physique : 100Base-X Fast Ethernet (IEEE 802.3) Gigabit Ethernet Basé sur le modèle ISO • Application complète du concept Ethernet • S’exécute avec des modules standard • Connecteur RJ45 et M1 acceptés • Aucun changement majeur systèmes, composants, câblages • Temps réel : Hubs répéteurs à la place de Switchs Couche liaison de données : • Mécanisme d’ordonnancement • Accès au réseau de manière cyclique • Mécanisme additionnel • Un seul nœud accède au réseau à la fois Pas de collisions CSMA/CD • Phase isochrone • Phase asynchrone Patrick Monassier - Powerlink - 2009

  5. Couche liaison de données : • Données temporelles critiques : phase isochrone • Données non critiques : phase asynchrone • Le CSMA/CD n’est plus activé • Pas de collisions Basé sur le modèle ISO Un Nœud gestionnaire – ManagingNode - MN • Emet des messages de scrutation (pool request) • Un seul nœud à la fois a accès au réseau • Evite les collisions propres à l’Ethernet standard Le nœud qui a accès au réseau à un moment donné est le CN – Controlled Node Pas de collisions Le mécanisme d’ordonnancement empêche l’apparition de collision CSMA/CD Patrick Monassier - Powerlink - 2009

  6. Cycle de base : Nœud MN Phase de Start Ordonne la communication au cours du cycle de base Phase isochrone Phase asynchrone La durée totale du cycle dépend de la quantité de données isochrones et asynchrones ainsi que du nombre de nœuds à scruter au cours de chaque cycle Fonctionnement en conditions Temps Réel Phase de Start • Le nœud MN émet un message de synchronisation à tous les nœuds du réseau • La trame correspondante est appelée SoC – Start of Cycle Phase Isochrone • Le nœud MN appelle chaque nœud à transmettre ses données critiques • Pour cela il émet une trame dite Preq – Pool Request • Le nœud appelé répond avec une trame dite Pres – Pool Response • Tous les nœuds restent à l’écoute des données véhiculées sur le réseau • La communication est du type Producteur/Consommateur • L’intervalle de temps Preq-n – Pres-n est appelé Tranche de Temps pour le nœud Patrick Monassier - Powerlink - 2009

  7. Cycle de base : Phase Asynchrone • Le nœud MN donne droit à un nœud en particulier d’émettre ses données • Pour cela il émet une trame dite SoA – Start of Asynchronous • Le nœud destinataire répond avec un trame Asnd • Les protocoles et adressages basés sur IP peuvent être utilisés au cours de cette phase Les trames au-dessus de l'axe des temps sont émises par le MN, celles au-dessous par les différents CNs. Patrick Monassier - Powerlink - 2009

  8. Cycle de base : • La qualité du comportement temps réel : • Dépend de la précision du temps de cycle. • La longueur des différentes phases peut varier tant que la durée totale des phases réunies ne dépasse pas la limite de temps du cycle de base. • Le nœud MN surveille si cette limite n'est pas dépassée. • La durée des phases isochrone et asynchrone est configurable.  Tranches de temps pour les nœuds et tranche de temps asynchrone Patrick Monassier - Powerlink - 2009

  9. Cycle de base : • Optimisation de la bande passante par multiplexage • La phase isochrone peut comporter deux types de tranches de temps : • Celles attribuées aux mêmes nœuds d'un cycle à l'autre • permet à ces derniers d'émettre leurs données à chaque cycle de base. • Celles partagées par plusieurs nœuds émettant leur données à tour de rôle en l'espace de plusieurs cycles. Peut être utilisé pour des données moins importantes mais néanmoins toujours critiques. • L'attribution des tranches au cours de chaque cycle revient au nœud MN. Patrick Monassier - Powerlink - 2009

  10. Les implémentations récentes de Powerlink atteignent des temps de cycle inférieurs à 200 µs et une précision (jitter) de 40 ns. Le Slot Communication Network Management (SCNM) organise l’échange temporel des données. Le standard Ethernet n’est pas touché par l’implémentation de la pile Powerlink. Les fabricants peuvent ainsi garantir que Powerlink tourne sur des matériels Ethernet classiques. Patrick Monassier - Powerlink - 2009

  11. Powerlink Safety est un protocole temps réel basé sur Ethernet et destiné à la remontée des informations de sécurité. CANOpenest une couche applicative (couche 7 du modèle OSI), originellement pour les bus de terrain du type CAN (Controller area network) fonctionnant en temps réel. D'autres bus intègrent depuis peu CANopen, tel EtherCat, Powerlink démontrant par là l'intérêt de l'industrie pour ce mode de communication. Il est utilisé dans de nombreux domaines : automobile, agricole, industriel (ascenseurs, escaliers roulants, motion control) et médical (rayons X, salles d'opérations). Ce bus de terrain est connu pour être une solution de communication économique et efficace. Fin de document Patrick Monassier - Powerlink - 2009
