Systémy Aastra 5000

1. Systémy Aastra 5000

2. Aastra IP Gateways – přehled vývojové platformy 192 - 704 poboček 500 IP poboček 6x ISDN30, 192 VoIP kanálů 192 - 640 poboček 500 IP poboček 6x ISDN30, 192 VoIP kanálů AXS6/AXS12/AXS/AX2S 6 – 112 poboček 500 IP poboček 2x ISDN30, 96 VoIP kanálů

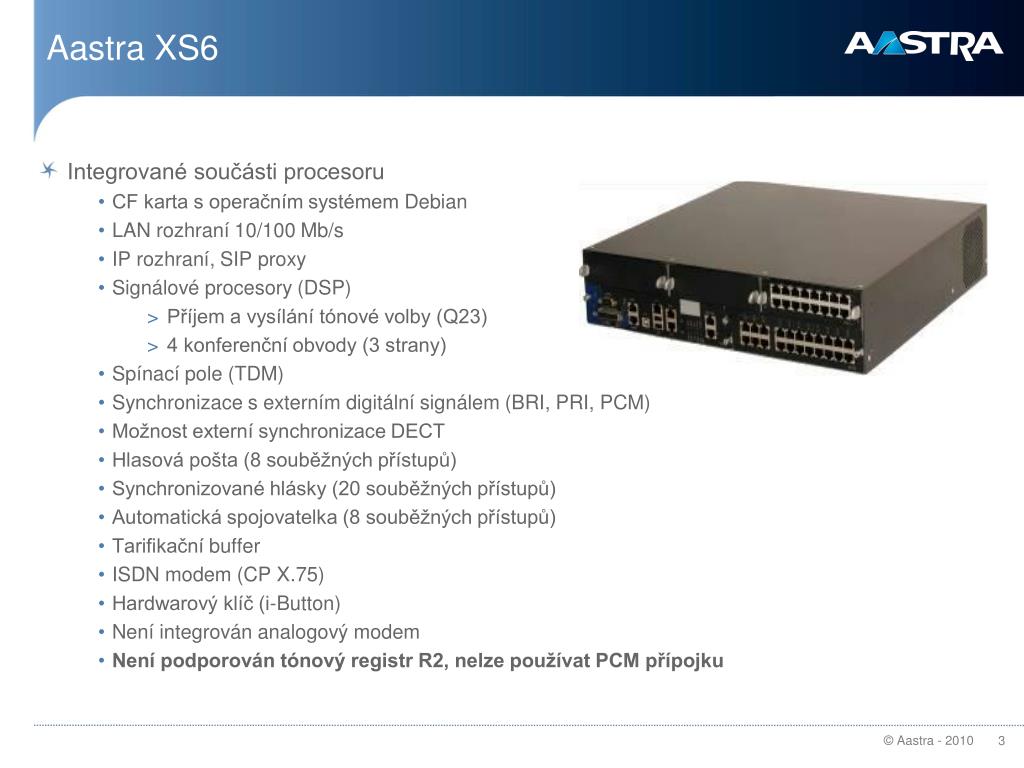

3. Aastra XS6 • Integrované součásti procesoru • CF karta s operačním systémem Debian • LAN rozhraní 10/100 Mb/s • IP rozhraní, SIP proxy • Signálové procesory (DSP) • Příjem a vysílání tónové volby (Q23) • 4 konferenční obvody (3 strany) • Spínací pole (TDM) • Synchronizace s externím digitální signálem (BRI, PRI, PCM) • Možnost externí synchronizace DECT • Hlasová pošta (8 souběžných přístupů) • Synchronizované hlásky (20 souběžných přístupů) • Automatická spojovatelka (8 souběžných přístupů) • Tarifikačníbuffer • ISDN modem (CP X.75) • Hardwarový klíč (i-Button) • Není integrován analogový modem • Není podporován tónový registr R2, nelze používat PCM přípojku

4. Aastra XS • Integrované součásti procesoru • CF karta s operačním systémem Debian • LAN rozhraní 10/100 Mb/s • IP rozhraní, SIP proxy • Signálové procesory (DSP) • Příjem a vysílání tónové volby (Q23) • 4 konferenční obvody (3 strany) • Spínací pole (TDM) • Synchronizace s externím digitální signálem (BRI, PRI, PCM) • Možnost externí synchronizace DECT • Hlasová pošta (8 souběžných přístupů) • Synchronizované hlásky (20 souběžných přístupů) • Automatická spojovatelka (8 souběžných přístupů) • Tarifikačníbuffer • ISDN modem (CP X.75) • Hardwarový klíč (i-Button) • Není integrován analogový modem • Není podporován tónový registr R2, nelze používat PCM přípojku

5. Aastra XL • Integrované součásti procesoru • CF karta s operačním systémem Debian • LAN rozhraní 10/100 Mb/s • IP rozhraní, SIP proxy • Signálové procesory (DSP) • Příjem a vysílání tónové volby (Q23) • 8 konferenčních obvodů (3 strany) • Spínací pole (TDM) • Synchronizace s externím digitální signálem (BRI, PRI, PCM) • Možnost externí synchronizace DECT • Hlasová pošta (8 souběžných přístupů) • Synchronizované hlásky (20 souběžných přístupů) • Automatická spojovatelka (8 souběžných přístupů) • Tarifikačníbuffer • ISDN modem (CP X.75) • Hardwarový klíč (i-Button) • Není integrován analogový modem • Není podporován tónový registr R2, nelze používat PCM přípojku

6. AXS – schéma karty EXT1S (EXT1S-12, EXT1S-6) • Modularita umožňuje vyjmout a instalovat kartu bez nutnosti demontáže AXS z RACKu • Schéma karty • 8 digitálních portů • 8 analogových portů • 6 ISDN2 portůz toho 4 přepínatelné S0/T0 vypnuto S/T3 S/T2 S/T1 S/T0

7. Subkartička EIP • Varianta pouze 8 nebo 32 kanálů • K dispozici 2 pozice přímo na procesoru – nezabírá volné sloty v PBX • Celkem až 64 kanálů (varianty 8,16,32,40,64) • Použitelné pouze s procesorem Aastra R5000 • Karty podporují T.38 a šifrování provozu Subkarta EIP slouží pro přechod hovoru mezi IP a TDM částí. V případě automatické spojovatelky, hlasové pošty nebo TDM terminálů, je karta vždy třeba

8. Procesor UCV – x • Označení • UCV-S Aastra XS/XS12/XS6 • UCV-L Aastra XL • UCV-D Aastra XD - procesor • IUCV-D Aastra XD – spojovací pole, zde je i-Button • UCV-D a IUCV-D – tvoří „logický celek“ • Shodné hardwarové charakteristiky • i-Button • Konektory pro EIP karty • Baterie pro hodiny • Slot CF karty

9. Licence a licencování funkcí – 1 • Nelze přenést klíč a iButton mezi AXS a AXL • Jeden unikátní klíč pro všechny požadované funkce • Počitatelné licence je možné aktivovat po jedné • Příklad: • R4.2 – potřebuji 18 CSTA licencí – nutné otevřít 32 CSTA • R5.1 – potřebuji 18 CSTA licencí – licence otevře 18 CSTA • Různá délka klíče závislá na požadovaných funkcích • Řetězec obsahuje znaky 0 – 9, A – Z

10. Licence a licencování funkcí – 2 • Demonstration (number of days : 1 to 30) • E-voicemail (yes/no) • IVB interactivity(yes/no) • Automated attendant (integrated voice mail server: yes/no) • Hospital/hotel (yes/no): Multi-user EAI + prepayment EAI + secretcode EAI + forwarding EAI • Forwarding EAI (yes/no) • Call distribution (ACD) (yes/no): Hunt group EAI + Call distribution EAI + ForwardingEAI + Listening/intervention + 128 bytes > ticket • Listening/intervention(yes/no) • 128 bytes > ticket(yes/no) • Voiceencryption(yes/no) • Disa(yes/no) Funkční licence • Directory record (number of records, by hundreds) • LDAP synchronisation(number of records, by hundreds) • SIP trunk links (number of simultaneous calls) • Aastra IP mobiles(1 to 500 terminals) • Aastra IP terminals (1 to 500 terminals) • Aastra SIP terminals(1 to 500 terminals) • IP terminals (1 to 500 terminals) • IP dual homing (1 to 500 terminals) • VTI/XML CTI (1 to 256) • CSTA CTI (1 to 2048 objects) • V24 interactivevoice mail server (1 to 16 accesses) • Extended Q23 interactivevoice mail server (1 to 64 accesses) • IP XML interactivevoice mail server (1 to 64 accesses) • Sgml/ATDC XML (1 to 64 accesses) Počitatelné licence

11. CF – paměťová karta • „Mozek“ celé ústředny • Velikost 2GB (nutná od verze R5.2) • Rozdělení velikostipaměťové karty • 2 X 130 MB pro operační systém • Pokud selže 4x za sebou start PBX z jedné části, systém se pokusí o start z druhé části • 1740 MB aplikační část Hda3 Aplikace (hlášky, hlasová pošta) 1740 MB hda1 Linux OS 130 MB hda2 Linux OS 130 MB • Použít lze pouze karty Silicon Systems CF (SSD-C01G-3500, SSD-C02G-3500) • Průměrná životnost (MTBF) – vice než 4 miliony hodin • Výkon – 2 miliony read/write cyklů

12. Aastra AXS6 - Periferní přípojky • Označení desky EXT1S-6 • 2 porty BRI přepínatelné v režimu S0/T0 • S0 porty mohou mít napájení 48V • Je možné připojení DECT radiozákladen • 2 porty digitálních poboček • 4 porty analogových poboček s podporou funkce CLIP • Systém AXS6 není rozšiřitelný dalším boxem

13. Aastra AXS - Periferní přípojky • Označení desky EXT1S • 4 porty BRI přepínatelné v režimu S0/T0 • 2 porty BRI pouze v režimu T0 • S0 porty mohou mít napájení 48V • Je možné připojení DECT radiozákladen • 8 portů digitálních poboček • 8 portů analogových poboček s podporou funkce CLIP

14. Karta digitálních poboček LN16 (LN16X-8) • Připojení systémových telefonů řady 53xx TDM • Celkem 16 nebo 8 portů • Nelze použít paralelky! • Umístění karty • Ve všech systémech je možné kartu instalovat v kterékoliv pozici

15. Karta analogových poboček LA16 (LA16X-8) • Připojení libovolných analogových telefonů • Celkem 16 nebo 8 portů • Přípojky mohou používat DTMF Q23 i pulzní 40/60 volbu • Přípojky mohou poskytovat CLIP metodou FSK (V.23) • ID volajícího, jméno volajícího, čas volání • Lze přepojovat pomocí FLASH Umístění karty • Ve všech systémech je možné kartu instalovat v kterékoliv pozici

16. Karta přípojky ISDN30 LT2 • Karta umožňuje připojení digitálního traktu ISDN30 (PRI) • maximální dosah od modemu je 100m (až 300m pokud jsou dvě karty proti sobě)

17. Karta přípojky ISDN30 LT2 - vzhled

18. Dimenzování systémů

19. AMP – Aastra Management Portal • Hierarchická struktura menu s možností oprávnění pouze pro určitou oblast parametrů (vícestupňové oprávnění) • Telephonyservice– nastavení telefonie • Directoryservice– adresář PBX • DHCP server – interní server DHCP • Terminalsservice– aplikace pro deployment terminálů

20. Integrovaná hlasová pošta • Kapacita hlasové pošty: 500 schránek, 1800 minut • Uživatelsky nastavitelné uvítání • Profilace tříd pro jednotlivé uživatele (kapacita, počet zpráv…) • Nastavení režimu záznamník / odpovídač • Hlasový průvodce pro nastavení schránky majitelem, pro zanechání zprávy volajícím. • Rozšíření komfortu pomocí funkce e-voicemail • V závislosti na nastavení profilu je možné zprávu z hlasové schránky odeslat emailem na předem definovanou adresu Features R5.2

21. Princip funkce e-voicemail Compatibility IMAP4 E-mail « Read » Mail Serveur ASx1/ASx2/AMx/ALx/ALxD Client POP3 or IMAP4 Features R5.2

22. Integrovaná automatická spojovatelka • Integrovaná automatická spojovatelka má funkci hlasového průvodce systémem s předem danou navigací. • Kapacita automatické spojovatelky • 3 úrovně skriptu, 32 uzlů pro IVS • Až 3 jazyky pro skript (volitelné z jazyků systému) • 8 souběžných přístupů do systému IVS • Možnosti jednotlivých uzlů IVS: • Navigační strom – až 8 bodů s možností DTMF volby • Přepojení na spojovatelku • Přepojení na předem definovanou pobočku • Přepojení na volitelnou pobočku • Přehrání dlouhé zprávy s možností posunu o 5 sekund vpřed, vzad • Návrat do předchozího uzlu • Přeskočení do jiného uzlu • DTMF volbou opustit kdykoliv menu IVS a přepojit na spojovatelku

23. Aplikační nahrávání hovorů • Možnost nahrávání všech typů terminálů • Modulární řešení po 8, 16 nebo 24 portech • Celkem lze pomocí 1 nahrávacího zařízení nahrávat až 512 kanálů • Intuitivní rozhraní pro správu nahrávek

24. ACP – Aastra CommunicationPortal • až 3000 definovaných agentů • až 300 agentů komunikujících současně na jednom serveru • architektura Single/MultiSite • řešení založeno na webových službách • Libovolný typ terminálu (IP, digitální ..) • Přizpůsobitelné rozhraní uživatele • Architektura typu Server - Klient • Funkce administrace (server) • Funkce dohledu (server / klient) • Funkce agenta (server / klient)

25. ProCaller – CTI aplikace a integrace • Základní kancelářská aplikace • minimální velikost, ovládání myší • Jednoduché scénáře zpracování hovorů • volání, příjem hovoru, přepojení, konference, čekající hovor • nehodí se pro zpracování fronty hovorů • Adresář, našeptávač, tlačítkové panely, historie, nahrávání, dohledy • komu budu volat, jak rychle najít kontakty, kam jsem volal, jaký je stav mých kolegů

26. TDM terminály 53xx • 7 řádkový podsvícený displej, 34 znaků • Integrovaná klávesnice QWERTY & AZERTY • Hlasitý příposlech • Full duplex hands-free • Tlačítko Mute • Bez programovatelných tlačítek • LED diody indikace zprávy a vyzvánění • 8 vyzváněcích melodií • Regulace hlasitosti reproduktoru • Regulace hlasitosti sluchátka • Klávesa Fox Key s 3 funkcemi • Příjem hovoru bez zvednutého sluchátka • Integrovaný konektor pro připojení DSHG náhlavní soupravy • Rozšiřitelný 3 konzolemi s 20 tlačítky s LED indikací • Integrovaný mini switch (10/100 Mbit/s) • Podpora PoE (IEEE 802.3af ) • 5 řádkový displej, 22 znaků • Hlasitý příposlech • Full duplex hands-free • Tlačítko Mute • 12programovatelných tlačítek • LED diody indikace zprávy a vyzvánění • 8 vyzváněcích melodií • Regulace hlasitosti reproduktoru • Regulace hlasitosti sluchátka • Klávesa Fox Key s 2 funkcemi • Příjem hovoru bez zvednutého sluchátka • Integrovaný konektor pro připojení DSHG náhlavní soupravy • Rozšiřitelný 1 konzolí s 20 tlačítky s LED indikací • Integrovaný mini switch (10/100 Mbit/s) • Podpora PoE (IEEE 802.3af ) TDM terminály řady 53xx jsou vhodné pro pracoviště spojovatelky

27. IP terminály 53xxi • 7 řádkový podsvícený displej, 34 znaků • Integrovaná klávesnice QWERTY & AZERTY • Hlasitý příposlech • Full duplex hands-free • Tlačítko Mute • Bez programovatelných tlačítek • LED diody indikace zprávy a vyzvánění • 8 vyzváněcích melodií • Regulace hlasitosti reproduktoru • Regulace hlasitosti sluchátka • Klávesa Fox Key s 3 funkcemi • Příjem hovoru bez zvednutého sluchátka • Integrovaný konektor pro připojení DSHG náhlavní soupravy • Rozšiřitelný 3 konzolemi s 20 tlačítky s LED indikací • Integrovaný mini switch (10/100 Mbit/s) • Podpora PoE (IEEE 802.3af ) • Jednořádkový displej, 16 znaků • Hlasitý příposlech • Tlačítko Mute • 10 programovatelných tlačítek • LED diody indikace zprávy a vyzvánění • 8 vyzváněcích melodií • Regulace hlasitosti reproduktoru • Regulace hlasitosti sluchátka • Klávesa Fox Key s 1 funkcí • Příjem hovoru bez zvednutého sluchátka • PodporaPoE (IEEE 802.3af ) • 5 řádkový displej, 22 znaků • Hlasitý příposlech • Full duplex hands-free • Tlačítko Mute • 12programovatelných tlačítek • LED diody indikace zprávy a vyzvánění • 8 vyzváněcích melodií • Regulace hlasitosti reproduktoru • Regulace hlasitosti sluchátka • Klávesa Fox Key s 2 funkcemi • Příjem hovoru bez zvednutého sluchátka • Integrovaný konektor pro připojení DSHG náhlavní soupravy • Rozšiřitelný 1 konzolí s 20 tlačítky s LED indikací • Integrovaný mini switch (10/100 Mbit/s) • Podpora PoE (IEEE 802.3af )

28. SIP terminály 67xx ip Aastra 6730i • 3-řádkový LCD displej (16 znaků na řádek) • vynikající poměr cena/výkon • podpora až 6 současných hovorů • 8 programovatelných kláves (4 volně programovatelné, 4 předprogramované: uložit, smazat, seznam, služby) • XML prohlížeč, 3-stranná konference • kontrolní LED dioda (hovory, zprávy) • telefonní seznam (200 záznamů) • možnost montáže na zeď, podpora QoS • integrovaný 10/100 Ethernet port, obsahuje adaptér, bez podpory PoE • kodeky: G.711, G.729 • použití: kanceláře Aastra 6731i • 3-řádkový LCD displej (16 znaků na řádek) • vynikající poměr cena/výkon • podpora až 6 současných hovorů • 8 programovatelných kláves (4 volně programovatelné, 4 předprogramované: uložit, smazat, seznam, služby) • XML prohlížeč, 3-stranná konference • kontrolní LED dioda (hovory, zprávy) • telefonní seznam (200 záznamů) • možnost montáže na zeď, podpora QoS • integrovaný 2 portový 10/100 Ethernet přepínač, podpora PoE, volitelně adaptér • kodeky: G.711, G.729 Aastra 6753i • 3-řádkový LCD displej • podpora až 9 současných hovorů • 6 programovatelných a 4 navigační klávesy • XML prohlížeč, 3-stranná konference • kontrolní LED dioda (hovory, zprávy) • telefonní seznam (200 záznamů) • seznam odchozích hovorů (100 záznamů) • připojení náhlavní soupravy • integrovaný 2 portový 10/100 Ethernet přepínač, podpora PoE, QoS • kodeky: G.711, G.729 • možnost montáže na zeď • uzamčení telefonu (PIN kód) • použití: kanceláře

29. SIP terminály 67xx ip Aastra 6755i • 8-řádkový LCD displej (podsvícený) • podpora až 9 současných hovorů • 6 programovatelných a 4 navigační klávesy • 6 přizpůsobitelných kláves s LED (20 funkcí) • XML prohlížeč, 3-stranná konference • kontrolní LED dioda (hovory, zprávy) • telefonní seznam (200 záznamů) • připojení náhlavní soupravy • integrovaný 2 portový 10/100 Ethernet přepínač, podpora PoE, QoS • kodeky: G.711, G.729 • možnost montáže na zeď • uzamčení telefonu (PIN kód) • použití: management, recepční Aastra 6757i • 11-řádkový LCD displej (podsvícený) • podpora až 9 současných hovorů • 4 navigační klávesy • 12 přizpůsobitelných kláves s LED (30 funkcí) • XML prohlížeč, 3-stranná konference • kontrolní LED dioda (hovory, zprávy) • telefonní seznam (200 záznamů) • připojení náhlavní soupravy • integrovaný 2 portový 10/100 Ethernet přepínač, podpora PoE, QoS • kodeky: G.711, G.729 • možnost montáže na zeď • uzamčení telefonu (PIN kód) • použití: management, recepční, spojovatelky Aastra 6739i • displej: 5,7", barevný, VGA (640x480) dotykový, podsvícený • podpora až 9 současných hovorů • podpora bluetooth, multi-proxy • USB port, XML prohlížeč, 3-stranná konference • kontrolní LED dioda (hovory, zprávy) • připojení náhlavní soupravy (EHS/DHSG) • integrovaný 2 portový 10/100/1000 Mb/s Ethernet přepínač, podpora PoE, QoS • kodeky: G.711, G.722, G.729 • uzamčení telefonu (PIN kód), montáž na zeď • použití: vyšší management, spojovatelky

30. Rozšiřující konzole k terminálům 67xxi, 53xx Rozšiřující konzole Aastra M670i • 36 programovatelných tlačítek • LED signalizace • max. 3 rozšiřující konzole pro 6753i, 6755i, 6757i Rozšiřující konzole Aastra M675i • integrovaný, podsvícený LCD displej • 20 programovatelných tlačítek(3 paměťová místa, celkem 60 tlačítek) • LED signalizace • max. 3 rozšiřující konzole pro 6755i, 6757i Rozšiřující konzole Aastra M530 • 20 programovatelných tlačítek • LED signalizace • max. 1 konzole pro 5370 TDM / IP • max.3 konzole pro 5380 TDM / IP

31. Faxserver – centrální řešení faxů • připojení mezi operátora a PBX nebo za PBX (stand-alone režim) • Provedení PRI nebo BRI • různé počty sledovaných kanálů (4, 8, 16) – licence • definice seznamů faxových provolbových čísel • archivace faxů na harddisk 2 000 000 stránek nebo na CD 17 500 stránek • vnitřní distribuce příchozích a odchozích faxů (UnifiedMessaging) • jednotný ovládací software pro různé modely • notifikační zpráva o stavu faxu • správa zařízení přes IP • zasílání přijatých faxů mailem konkrétnímu uživateli nebo tisk na síťové tiskárně

32. Provedení a zapojení Stolní provedení Provedení pro 19’’rack Oba modely jsou funkcionálně identické a plně kompatibilní.

33. Odesílání faxů Rychlá volba čísla příjemce Volbou tlačítek lze upravit konečný seznam příjemců Zde je k dispozici importovaný seznam příjemců, seznam je třeba definovat správcem zařízení
