besucher muster

Besucher Muster

Sebastian Grahn

Sebastian Kühn

gliederung
Zweck

Anwendbarkeit

Struktur

Teilnehmer

Interaktionen

Vor- & Nachteile

Implementierung

Beispiele

Bekannte Verwendung

Verwandte Muster

Gliederung
1 zweck
1. Zweck
  • Kapselung einer auf Elementen einer Objektstruktur auszuführenden Operation
  • Ermöglicht Definition neuer Operationen ohne Klassen der von ihr bearbeiteten Elemente zu verändern
2 anwendbarkeit

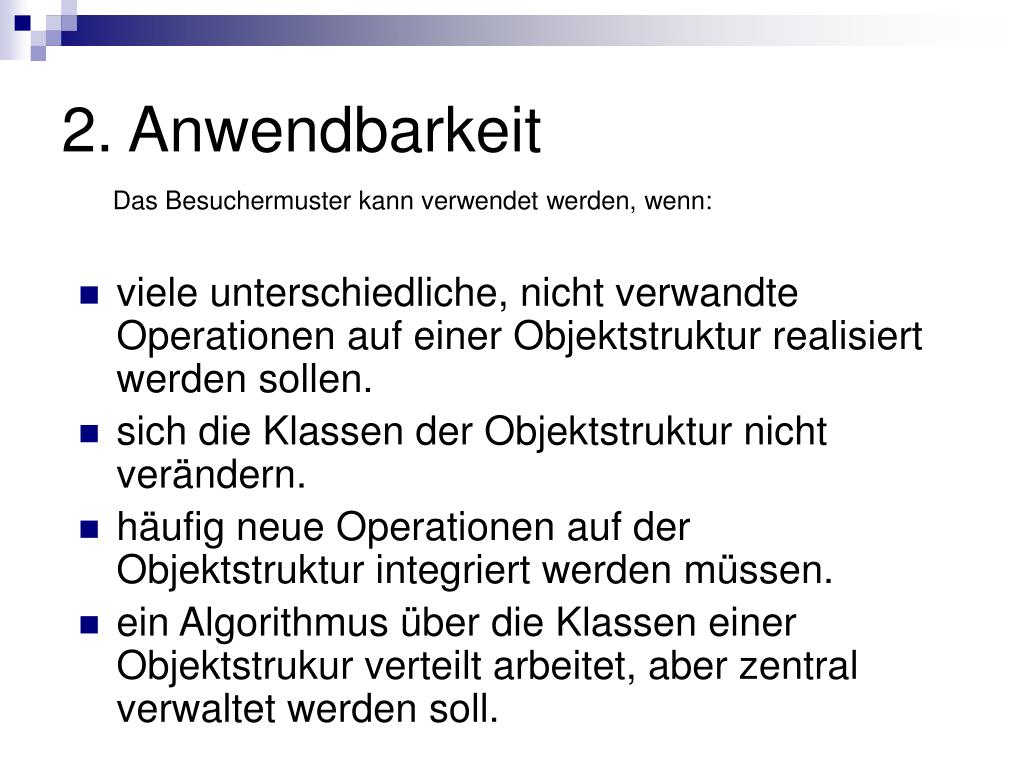

2. Anwendbarkeit

Das Besuchermuster kann verwendet werden, wenn:

  • viele unterschiedliche, nicht verwandte Operationen auf einer Objektstruktur realisiert werden sollen.
  • sich die Klassen der Objektstruktur nicht verändern.
  • häufig neue Operationen auf der Objektstruktur integriert werden müssen.
  • ein Algorithmus über die Klassen einer Objektstrukur verteilt arbeitet, aber zentral verwaltet werden soll.
4 teilnehmer i
4. Teilnehmer (I)
  • Besucher :
      • definiert für jede Klasse konkreter Elemente eine Besuchsfunktion
      • kann unter Verwendung der konkreten Schnittstelle auf das Element zugreifen
  • KonkreterBesucher :
      • implementiert in Besucherklasse deklarierte Besuchsfunktionen
      • jede Besuchsfunktion ist ein Fragment des Algorithmus für die gesamte Objektstruktur
      • lokaler Zustand als Kontext für den Algorithmus (enthält häufig Ergebnisse)
4 teilnehmer ii
4. Teilnehmer (II)
  • Element :
      • definiert eine Schnittstelle zum Empfang eines Besuchers (NimmEntgegen-Operation)
  • KonkretesElement :
      • implementiert den Empfang eines Besuchers (NimmEntgegen-Operation)
4 teilnehmer iii
4. Teilnehmer (III)
  • ObjektStruktur :
      • Kann seine Elemente aufzählen
      • Evtl. abstrakte Schnittstelle, die Besucher erlaubt Elemente zu besuchen
      • Kann Kompositionsmuster oder Behälter (Liste oder Menge) sein
5 interaktionen i
5. Interaktionen (I)
  • Klient erzeugt KonkretesBesucher-Objekt und traversiert Objektstruktur, wobei es jedes Element mit Besucher besucht
  • Wenn Element besucht wird, ruft es die seiner Klasse entsprechenden Operationen auf und übergibt sich selbst als Argument damit Besucher auf Zustand zugreifen kann
6 vor nachteile

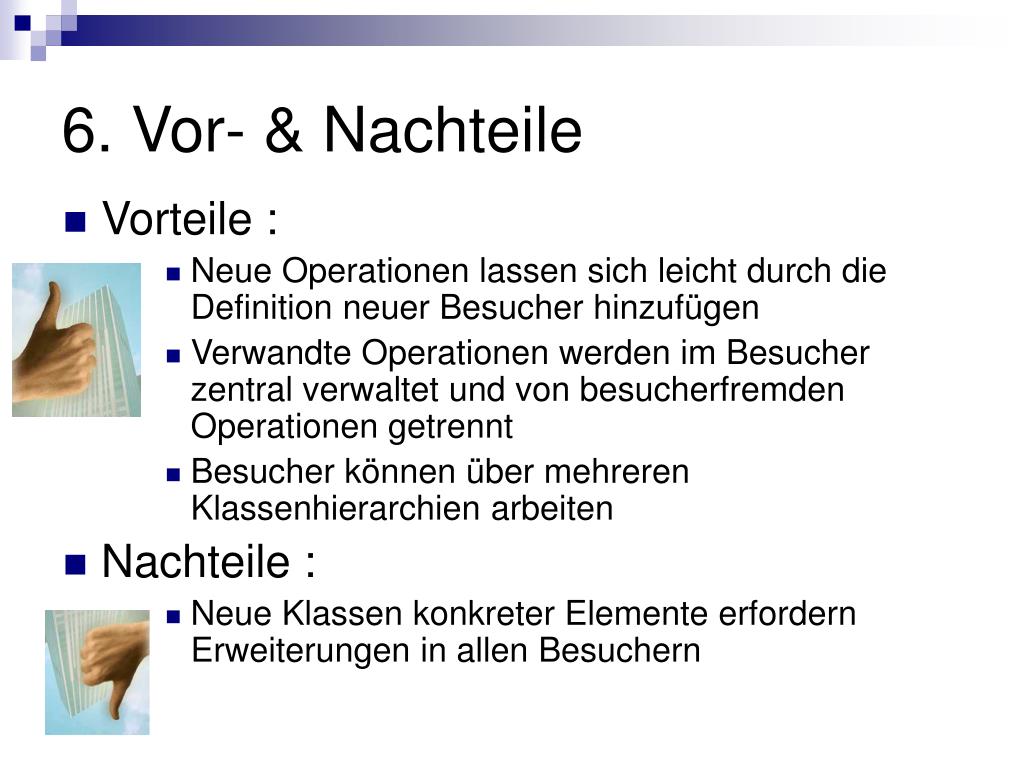

6. Vor- & Nachteile
  • Vorteile :
      • Neue Operationen lassen sich leicht durch die Definition neuer Besucher hinzufügen
      • Verwandte Operationen werden im Besucher zentral verwaltet und von besucherfremden Operationen getrennt
      • Besucher können über mehreren Klassenhierarchien arbeiten
  • Nachteile :
      • Neue Klassen konkreter Elemente erfordern Erweiterungen in allen Besuchern
7 implementierung i

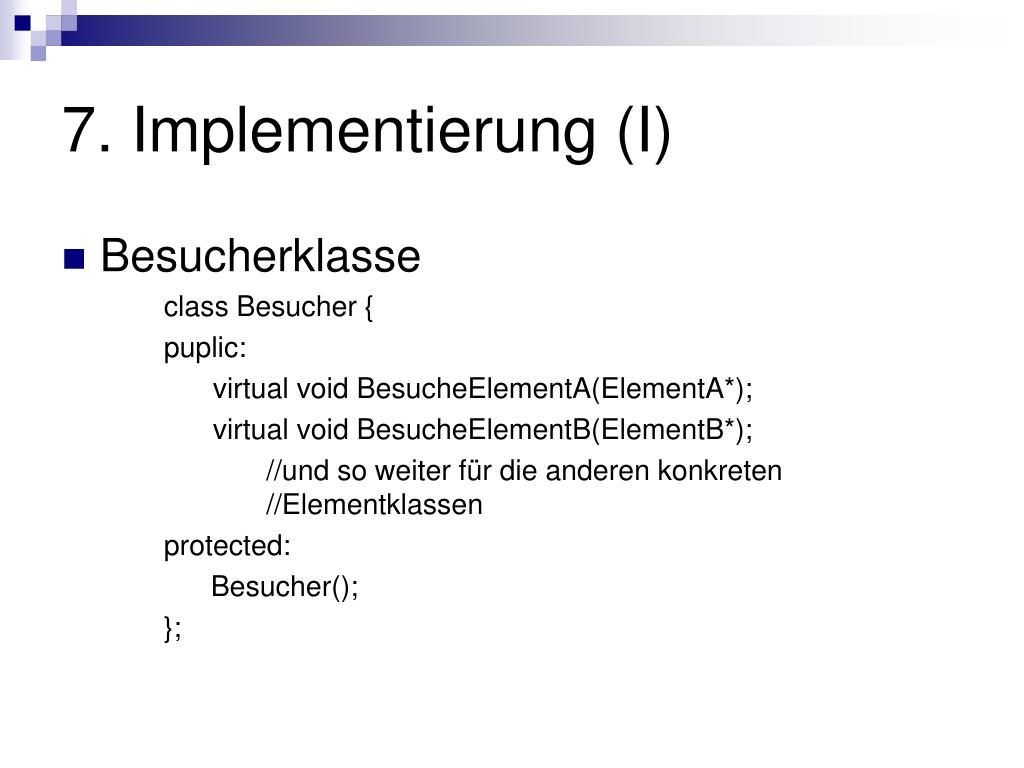

7. Implementierung (I)
  • Besucherklasse

class Besucher {

puplic:

virtual void BesucheElementA(ElementA*);

virtual void BesucheElementB(ElementB*);

//und so weiter für die anderen konkreten //Elementklassen

protected:

Besucher();

};

7 implementierung ii
7. Implementierung (II)
  • Konkrete Elementklassen

class Element {

puplic:

virtual ~Element();

virtual void NimmEntgegen(Besucher&) = 0;

protected:

Element();

};

7 implementierung iii
7. Implementierung (III)

class ElementA : puplic Element {

ElementA();

virtual void NimmEntgegen(Besucher& Besucher) {

besucher.BesucheElementA(this);

};

};

class ElementB : puplic Element {

ElementB();

virtual void NimmEntgegen(Besucher& Besucher) {

besucher.BesucheElementB(this);

};

};

7 implementierung iv
7. Implementierung (IV)
  • Implementierungsaspekt (I)
    • Double-Dispatch
      • ausgeführte Operation hängt von Art der Anfrage und den Typen zweier Empfänger ab
      • NimmEntgegen hängt ab vom Typ des Besucher und dem des Elements  Verwendung Double-Dispatch ( z.B. CLOS)
    • Single-Dispatch (Zur Erläuterung)
      • ausgeführte Operation hängt von Namen der Anfrage und Typ des Empfängers ab (z.B. C++)
7 implementierung v

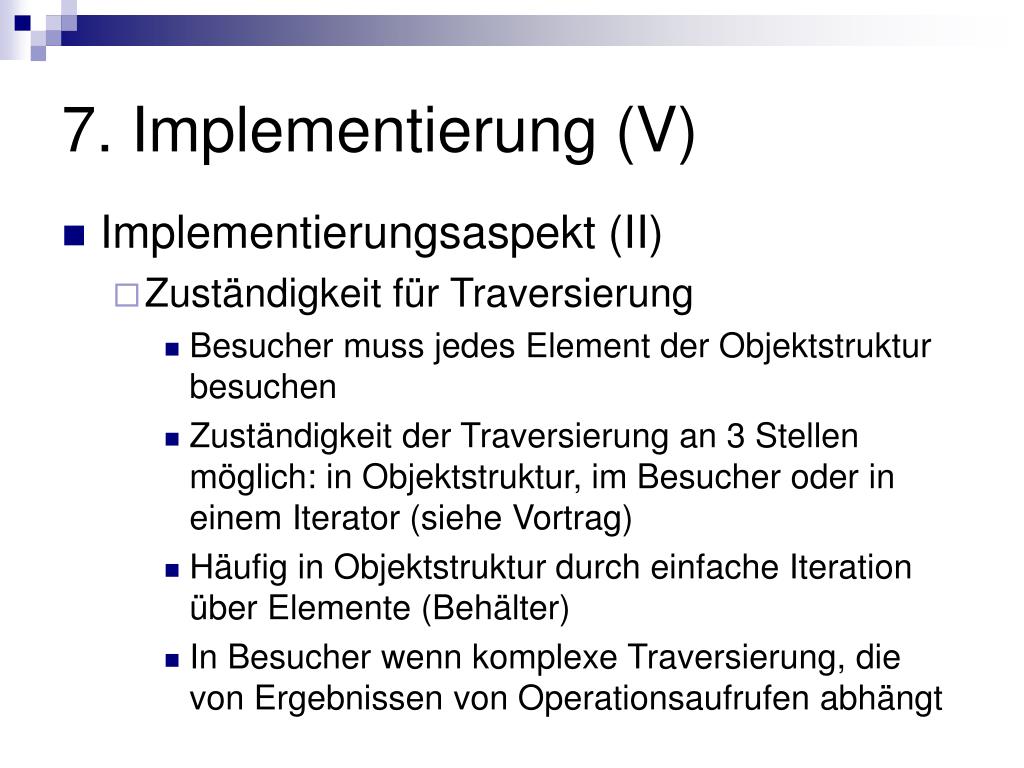

7. Implementierung (V)
  • Implementierungsaspekt (II)
    • Zuständigkeit für Traversierung
      • Besucher muss jedes Element der Objektstruktur besuchen
      • Zuständigkeit der Traversierung an 3 Stellen möglich: in Objektstruktur, im Besucher oder in einem Iterator (siehe Vortrag)
      • Häufig in Objektstruktur durch einfache Iteration über Elemente (Behälter)
      • In Besucher wenn komplexe Traversierung, die von Ergebnissen von Operationsaufrufen abhängt
8 beispiel
8. Beispiel
  • Virtuelles Reisebüro

- verschiedene Busreisen, Ferienhäuser und Mietwagen mit Beschreibung,

Preiskategorie (Sommer/Winter), Bilder und technische Daten

- Preise der Kategorien sind in einem Preismodul gespeichert

- die Klassen für Busreisen, Ferienhäuser, Mietwagen und Preismodul

enthalten Schnittstelle zum Empfang eines Besuchers

- ein Kunde stellt eine Reise zusammen

slide18

Kunde möchte Gesamtpreis erfahren:

  • Ein Besucher besucht die interessierenden Objekte mit Hilfe eines
  • Zählers und fragt die jeweilige Kategorie ab
  • Zuletzt berechnet er im Preismodul mit Hilfe seiner lokal gesammelten
  • Informationen den Gesamtpreis

Kunde will Reise buchen:

- Ein anderer Besucher erstellt Reisebestellung…

  • dazu besucht er alle, den Kunden interessierenden Objekte…
  • Sein lokaler Zustand besteht aus einem Dokument, dass
  • er gemäß der Informationen der Objekte gestaltet
  • - Beim besuch des Preismoduls ergänzt er die Preise dazu
9 bekannte verwendungen
9. Bekannte Verwendungen
  • Smalltalk80-Übersetzer
      • Besucherklasse : ProgramNode-Enumerator
      • Hauptsächlich zur Analyse von Quelltexten
  • IRIS-Inventor [Str93]
      • Entwicklung von 3D-Anwendungen
      • Hierarchie von Knoten (geometrische Objekte oder Attribut eines geom. Objekts)
      • Besucher : Actions
        • Zur Auswertung, zur Ereignisbehandlung, zum Suchen, zum Speichern und zum Bestimmen von Begrenzungsrahmen
10 verwandte muster
10. Verwandte Muster
  • Kompositionsmuster
      • Um Operationen auf eine mit Hilfe des Kompositionsmusters definierte Struktur anzuwenden
  • Interpreter
      • Die Interpretation einer Objektstruktur als ein Interpreter auszuführen
slide21
ende

Vielen Dank für Ihre Aufmerksamkeit...

... Und einen angenehmen Feierabend.

zusatz i
Zusatz (I)
  • Public Class Busreise {… void nimmentgegen(Besucher b) { b.Busreisebesucher(this); }}
  • public Class Ferienhaeuser… Void nimmentgegen (Besucher b) { b.Ferienhausbesucher(this); }}
  • public Class Mietwagen {… void nimmentgegen (Besucher b) { b.Mietwagenbesucher(this); }}
zusatz ii
Zusatz (II)
  • public Class Besucher { Void Busreisbesucher(Busreise b); Void Ferienhausbesucher(Ferienhaus f); Void Mietwagenbesucher(Mietwagen m);}
  • Public Class Gesamtpreisbesucher implements Besucher {Gesamtpreisbesucher();int GibGesamtPreis();int gesamt=0;Void Busreisebesucher(busreise b) { gesamt += b.getPreis();}Void Ferienhausbesucher(Ferienhaus f) { gesamt += f.getPreis();}Void Mietwagenbesucher(Mietwagen m) { gesamt += m.getPreis();}
