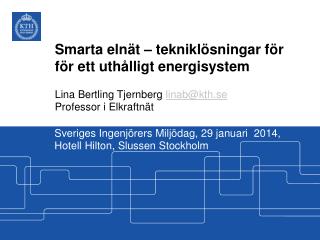

Smarta elnät – tekniklösningar för för ett uthålligt energisystem

Lina Bertling Tjernberg linab@kth.se

Professor i Elkraftnät

Sveriges Ingenjörers Miljödag, 29 januari 2014,

Hotell Hilton, Slussen Stockholm

energisystemet i f r ndring
Energisystemet i förändring

Foto: @linabertling

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

energisystemet i f r ndring smart t nkt
Energisystemet i förändring – smart tänkt

Tesla, Niagarafallen

Maxwell, Edinburgh

Foto: @linabertling

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

e l ektricitet f r effektiv omvandling verf ring anv ndning av energi
Elektricitet för effektiv omvandling, överföring, användning av energi

El kan produceras vid omvandling av energi

El kan överföra energi från källa till användare

Foto: @linabertling

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

energisystemet i f r ndring behov av smarta eln t
Energisystemet i förändring – behov av smarta elnät
  • Energisystemet i global omställning mot ett uthålligt energisystem
  • Målen är mer förnybara energikällor, ökad energieffektivitet och mindre användning av fossila bränslen.
    • Ett av de viktigaste medlen för att nå dessa mål är smarta elnät.

Referens: Lina Bertling Tjernberg, IVA Aktuellt Nr 4 2013. http://issuu.com/iva-publikationer/docs/iva-aktuellt-nr-4-2013?e=2861120/3279499

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t summering
Smartaelnät – summering
  • Ett smart elnät är ett smart systemsom använder el för att leverera energi till konsumenter med drivkraft att använda mer förnyelsebara energikällor och minska energiförluster.
  • Med smarta elnät kommer nya tekniklösningar för användning av el där elkonsumenten får större inflytande exempelvis med timmätning av el och nya former av generering och lagring, som elfordon för både transport och energilagring.
    • flexibilitet och mångfald

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t anv ndning i centrum
Smarta elnät – användning i centrum

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t ett komplext system med fysiska och virtuella akt rer
Smarta elnät – ett komplext system med fysiska och virtuella aktörer

Källa: NIST

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t utveckling i v rlden
Smarta elnät – utveckling i världen

Källa: IEA

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

  • Installerad effekt i vindkraft
  • Totalt i världen 282 587 MW
  • Ny 2012, 44 799 MW
  • Topp 5 länder totalt (ny 2012)
    • 26.7% (28.9%) Kina
    • 21.2% (29.3%) USA
    • 11.1% (5.4%) Tyskland
    • 6.5% (5.2%) Indien
    • 3% (4.2%) Storbritannien
smarta eln t utveckling i europa
Smarta elnät – utveckling i Europa

ENTSO-E första gemensamma 10 år plan

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

  • 80% av identifierade 100 flaskhalsar relaterat till integration av förnybara energikällor
  • trend mot större, mer volatila energiflöden, över längre sträckor
  • utvidgat nät med 1,3% per år, gör det möjligt att öka med 3% produktionskapacitetwww.entsoe.eu
smarta eln t utmaningar i europa
Smarta elnät – utmaningar i Europa
  • behov av förstärkning i elnätet
  • mer integration mellan länder
  • mer intermittent produktion
  • mer stor- och småskalig
  • anslutning av elfordon
  • aktiva kunder - procumers
  • Smarta elnät är möjliggörare!

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t behov och l sningar f r uth lligt energisystem
Smarta elnät – behov och lösningar för uthålligt energisystem
  • Nya standarder, marknadsmodeller och incitament
  • Nya elvärdentill konsumenter t.ex. timavläsning
  • Nya metoder för optimering av energisystem
  • Ny teknik för styrning, kontroll, och med likströmsnät
  • Nya metoder med stöd av ICT och reglerteknik
  • Nya material för isolation, och mindre volymer
  • Nya lösningar för energilagring t.ex. elfordon
  • Förändrat beteende!

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t utveckling som begrepp
Smarta elnät – utveckling som begrepp
  • I USA lanserade Departmentof Energy (DOE) år 2003 en nationell vision för elektricitet.
  • Inom Europa presenterades 2005 en plattform för smarta elnät för att skapa en gemensam vision för det europeiska elnätet.
  • 2007 släppte DOE en vision för moderna elnät, med uppmaning att skynda på övergången till smarta elnät.
  • Smarta elnät slog dock igenom stort som begrepp först år 2009.
    • USAs nytillträdde president Barack Obama som i januari 2009 deklarerade att smarta elnät var en prioriterad fråga i hans administration, och kort därefter beslutades om nya resurser för utveckling av smarta elnät med en stor satsning på demonstrationsprojekt på totalt omkring 55 miljarder kronor (2009-2020).
    • Samma år lanserade Kina sin första femårsplan för utveckling av smarta elnät.

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t isgan
Smartaelnät - ISGAN
  • Press. 11-03-31
  • Sverige ansluter sig till IEA initiativ Internationell Smart Grid Action Network
  • Smarta elnät är på den politiska dagordningen som ett verktyg för ett uthålligt energisystem

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t samordningsr det i sverige
Smartaelnät– SamordningsrådetiSverige

Nyckelfakta:

Utsedd av näringsdepartementet

Uppdrag: aug. 2012 – dec. 2014

15 medlemmar med nyckelpositioner inom industrin, statliga myndigheter och den akademiska världen

Process med dialogseminarier och referensgrupper

  • Uppdrag:
    • Kunskapsplattform - samverkan mellan berörda aktörer och kunskaper om möjligheter med smarta elnät i samhället
    • Handlingsplan – hur utvecklingen av smarta elnät kan stimuleras och hur hinder kan undanröjas - tidsperspektiv 2015-2030

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t e xempel europa
Smartaelnät – exempel Europa
  • The Joint Research centre (JRC) genomförde 2010 den första heltäckande inventering av smarta elnätprojekt i Europa
    • mer än 300 projekt rapporterade
  • Nästa inventering 2012:
    • 281 projekt
    • 30 länder
    • 1,8 miljarder €

Källa: http://www.smartgrids.eu/jrc_map

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t e xempel europa1
Smartaelnät – exempel Europa
  • I perioden 2008-2012, har investeringar i smarta elnätsprojekt har varit konsekvent över en nivå på 200 miljoner € per år, med investeringsnivån under 2011 så mycket som € 500.000.000.
  • 219 smarta elnät och fjärravläsningsprojekt om totalt € 4 miljarder med största inv. i Italien (2,1 €) Sverige (1,5 €)

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t e xempel elbil till eln t
Smarta elnät – exempel elbil till elnät

Studie av inverkan av strategier vid laddning av elfordon

  • Slutsatser: olika strategier minskar behovet av förstärkning av elnätet, samt bidrar till lägre förluster.

Referens: Steen D., Tuan L., Carlson O. and Bertling Tjernberg L., “Assessment of Electric Vehicle Charging Scenarios Based on Demographical Data”, publiceradi IEEE Transaction on Smart Grid Technology, september2012.

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel facebook i lule
Smarta elnät – exempel Facebook i Luleå
  • Golvyta : 3 x 28 000 m2
  • första byggnad klar 2013
  • Pmax = 120 MW
  • 100 % vattenkraft
  • 70% backup generatorer
  • kylluft året runt
  • Senaste leveransavbrott 1979

Källa: Mikael Börjeson, CEO Centre for Distance-spanning Technology, CDT

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel jeju island
Smarta elnät – exempel JejuIsland
  • Budget: kring 200 MUSD
  • Tidsplan: december 2009 till maj 2013
  • Deltagare: 10 konsortier i fem områden inom test av teknologier och utvecklande av affärsmodeller t.ex. Samsung, KEPCO, ABB Korea,

Källa: http://smartgrid.jeju.go.kr/eng/

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel jeju island1
Smarta elnät – exempel Jeju Island

Tekniskturisamband med International Smart Grid Conference and Exhibition 2013.

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smart eln t demonstrationsprojekt sverige
Smart Elnät – demonstrationsprojekt Sverige

Stockholm Djurgårdsstaden

Gotland

Hyllie, Malmö

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel gotland
Smarta elnät – exempel Gotland

http://www.smartgridgotland.com

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel gotland1
Smarta elnät – exempel Gotland
  • Syfte: visa hur det är möjligt att modernisera ett befintligt elnät för att ansluta mer förnybar energi med bevarad eller förbättrad elkvalité.
  • Tidplan:
    • start 2011:
      • första fysiska installationen (solceller) oktober 2013
      • november 2013 påbörjades installation av smarta elmätare
      • 2014 påbörjas installation av nya styr- och övervakningssystem
    • Deltagare: Vattenfall, ABB, GEAB, Svenska Kraftnät, Schneider Electric, KTH, och Energimyndigheten

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel hyllie
Smarta elnät – exempel Hyllie

Generella principer:

  • Energieffektivitet genom hela värdekedjan
  • Resurseffektivitet för att uppnå hög grad av självförsörjning
  • 100% förnyelsebar återvunnen energiförsörjning
  • Anpassning mellan utbud och efterfrågan
  • Total budget 2012-2014 av 23 miljoner euro, varav 5,7 miljoner euro finansieras av svenska Energimyndigheten.

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t exempel hyllie1
Smarta elnät – exempel Hyllie

Tekniskturisamband med ReferensgruppsmöteHylle, 2013.

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t mer information
Smartaelnät – mer information
  • Samordningsrådetförsmartaelnätwww.swedishsmartgrid.se
  • EU Smart Grid www.smartgrids.eu
  • IEEE Smart Grid smartgrid.ieee.org/ieee-smart-grid
  • EIT KIC InnoEnergywww.kic-innoenergy.com
    • Sverige koordinerar området smarta elnät, och KTH deltar med flera innovations- och forskningsprojekt

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

rekommenderade konferenser
Rekommenderade konferenser
  • IEEE ISGT US 19-22 februari, Washington http://ieee-isgt.org
  • IEEE T&D 14-17 april, Chicago http://www.ieeet-d.org
  • Energiutblick 13-14 maj, Stockholmhttp://www.hallbarstad.se/events/196-energiutblick-2014
  • IEEE ISGT Europe 12-15 oktober, Istanbul http://sites.ieee.org/isgt-europe-2014/

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

smarta eln t summering1
Smartaelnät - summering
  • Varför: uthålligt energisystem
  • Vad: flexibel infrastruktur för att överföra och använda energi med ny teknik och nytt beteende
        • mer kommunikation, styrbarhet, och standardisering
        • mer förnyelsebara energikällor
        • nya elfordon och lösningar för energilager
  • Hur:
        • långsiktiga och tydliga energiöverenskommelser medeffektiva stödsystem och incitament
        • systemlösningar och beteendeförändring
        • god tillgänglighet – smart med kvalité!

Lina Bertling Tjernberg, Sveriges Ingenjörers Miljödag 2014, Stockholm

thanks and welcome to join the ride
Thanks and welcome to join the ride!

Lina Bertling Tjernberg

Professor iElkraftnät

E-post: linab@kth.se

Web: www.kth.se/profile/linab/

Twitter: https://twitter.com/LinaBertling
