TEROPONG

TEROPONG. Disebut juga TELESKOP Fungsinya untuk melihat benda benda yang sangat jauh. Teropong Bias. Teropong Bintang (Teropong Astronomi) Teropong Bumi Teropong Prisma (Binokuler) Teropong Panggung (Galileo). JENISNYA. Teropong Pantul. TEROPONG BINTANG. Lensa Obyektif. Lensa Okuler.

hazina
Download Presentation

TEROPONG

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. TEROPONG Disebut juga TELESKOP Fungsinya untuk melihat benda benda yang sangat jauh Teropong Bias • Teropong Bintang (Teropong Astronomi) • Teropong Bumi • Teropong Prisma (Binokuler) • Teropong Panggung (Galileo) JENISNYA Teropong Pantul

  2. TEROPONG BINTANG Lensa Obyektif Lensa Okuler d = f ob + f ok f ob = f ok Perbesaran f ob f ok f ob Sifat bayangan M a = Maya , Diperbesar, Terbalik S ok

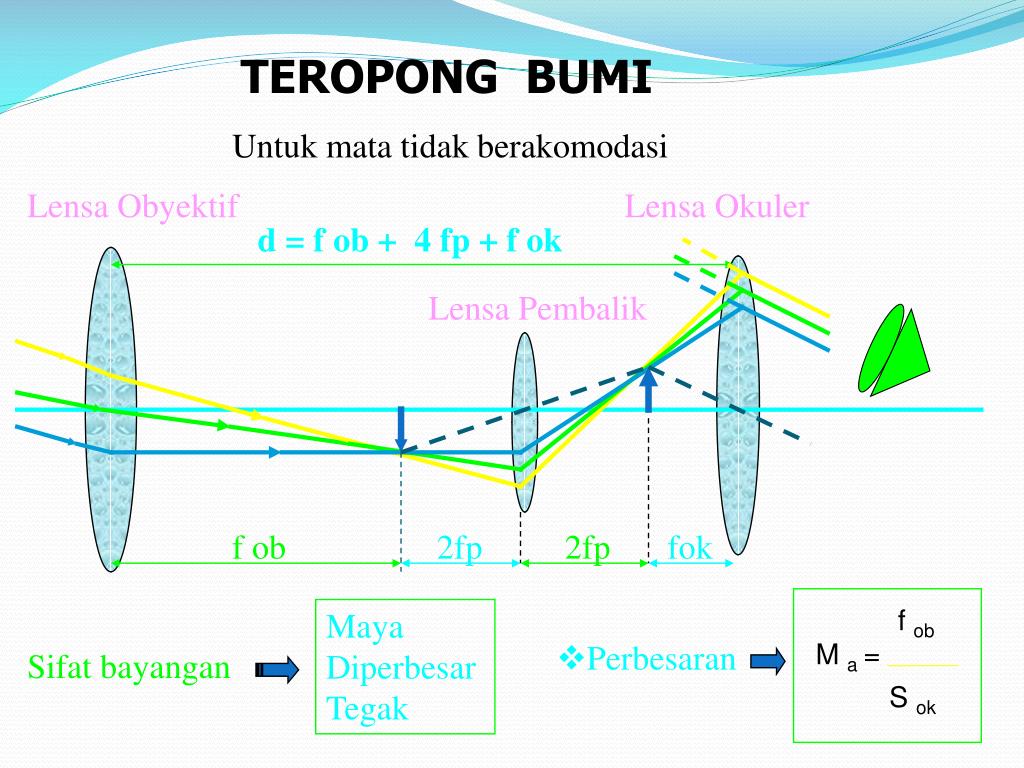

  3. TEROPONG BUMI Untuk mata tidak berakomodasi Lensa Obyektif Lensa Okuler d = f ob + 4 fp + f ok Lensa Pembalik f ob 2fp 2fp fok f ob Maya Diperbesar Tegak • Perbesaran M a = Sifat bayangan S ok

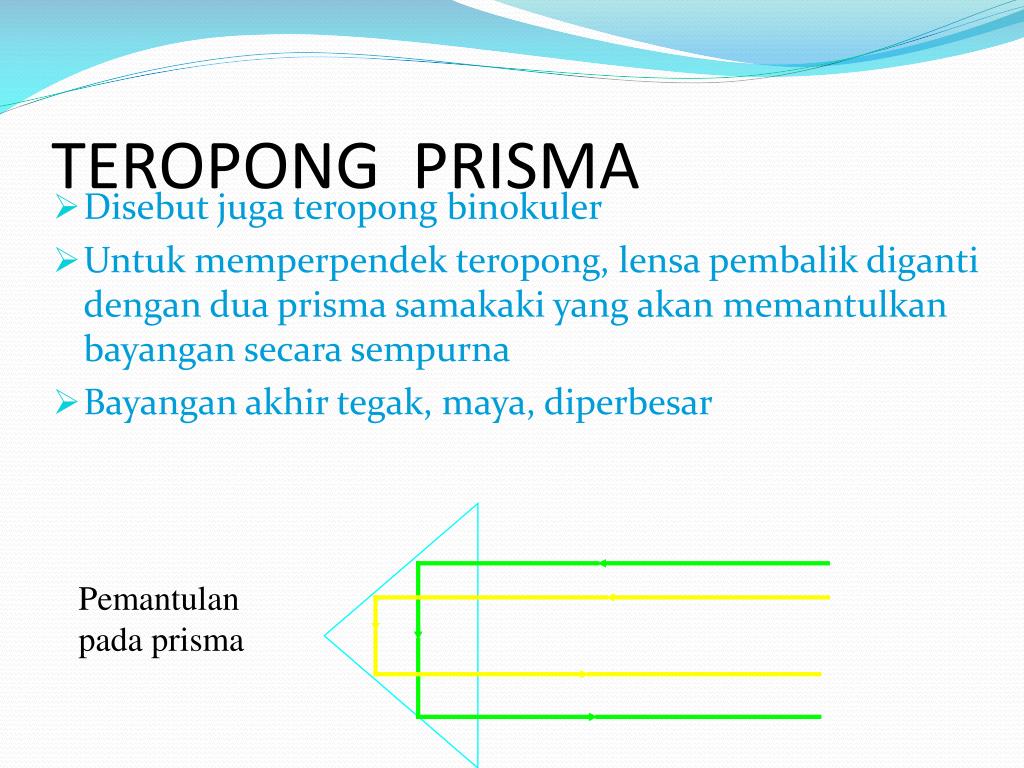

  4. TEROPONG PRISMA • Disebut juga teropong binokuler • Untuk memperpendek teropong, lensa pembalik diganti dengan dua prisma samakaki yang akan memantulkan bayangan secara sempurna • Bayangan akhir tegak, maya, diperbesar Pemantulan pada prisma

  5. TEROPONG PANGGUNG (TEROPONG GALILEI) d = f ob + f ok T f ok f ob = f ok L. Okuler L. Obyektif f ob Sinar datang sejajar dari lensa obyektif membentuk bayangan tepat di fokusnya, sebagai benda maya lensa okuler Sinar sejajar yang keluar dari lensa okuler menuju mata bersifat tegak di titik tak terhingga Perbesaran f ob M a = S ok

  6. TEROPONG PANTUL TEROPONG PANTUL cermin datar cermin cekung sebagai obyektif f ob lensa okuler • Menggunakan cermin cekung besar yang berfungsi sebagai pemantul cahaya dengan alasan : • cermin mudah dibuat dibandingkan lensa • cermin tidak mengalami aberasi • cermin lebih ringan daripada lensa

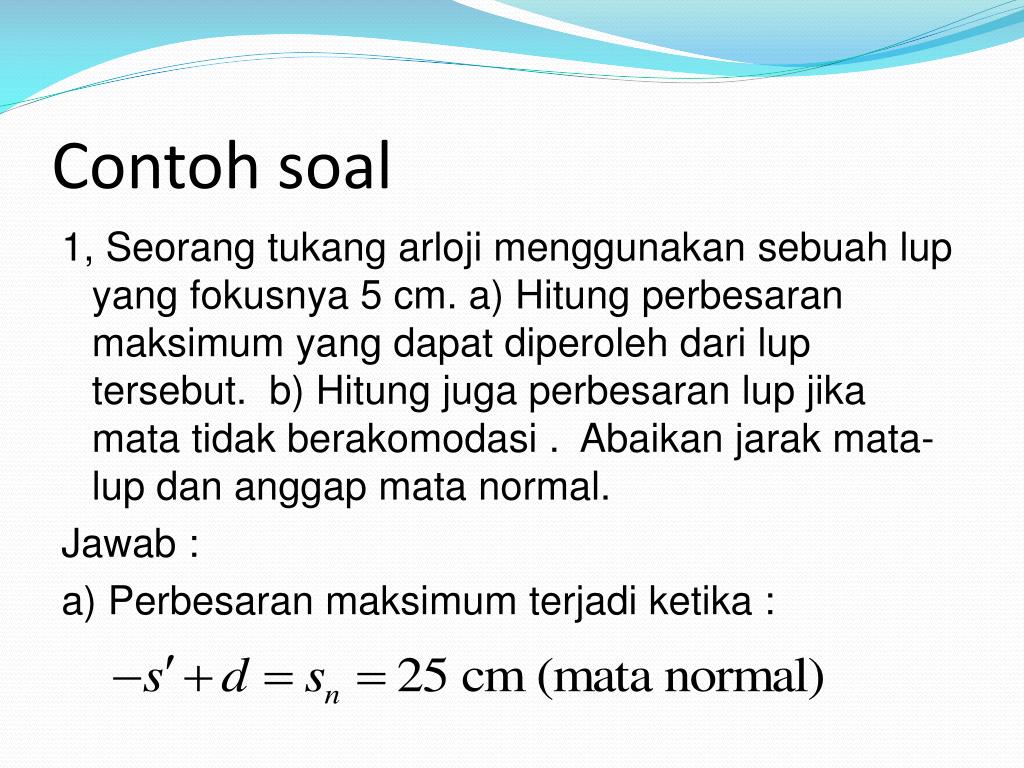

  7. Contoh soal 1, Seorang tukang arloji menggunakan sebuah lup yang fokusnya 5 cm. a) Hitung perbesaran maksimum yang dapat diperoleh dari lup tersebut. b) Hitung juga perbesaran lup jika mata tidak berakomodasi . Abaikan jarak mata-lup dan anggap mata normal. Jawab : a) Perbesaran maksimum terjadi ketika :

  8. b) Untuk mata tidak berakomodasi, bayangan yang dibentuk lensa harus jatuh di

  9. 2. Sebuah mikroskop mempunyai lensa obyektif dengan fokus 1 cm dan lensa okuler dengan fokus 4 cm. Anggap jarak kedua lensa d = 21 cm. Hitung perbesaran mikroskop ketika : mata tidak berakomodasi Jawab

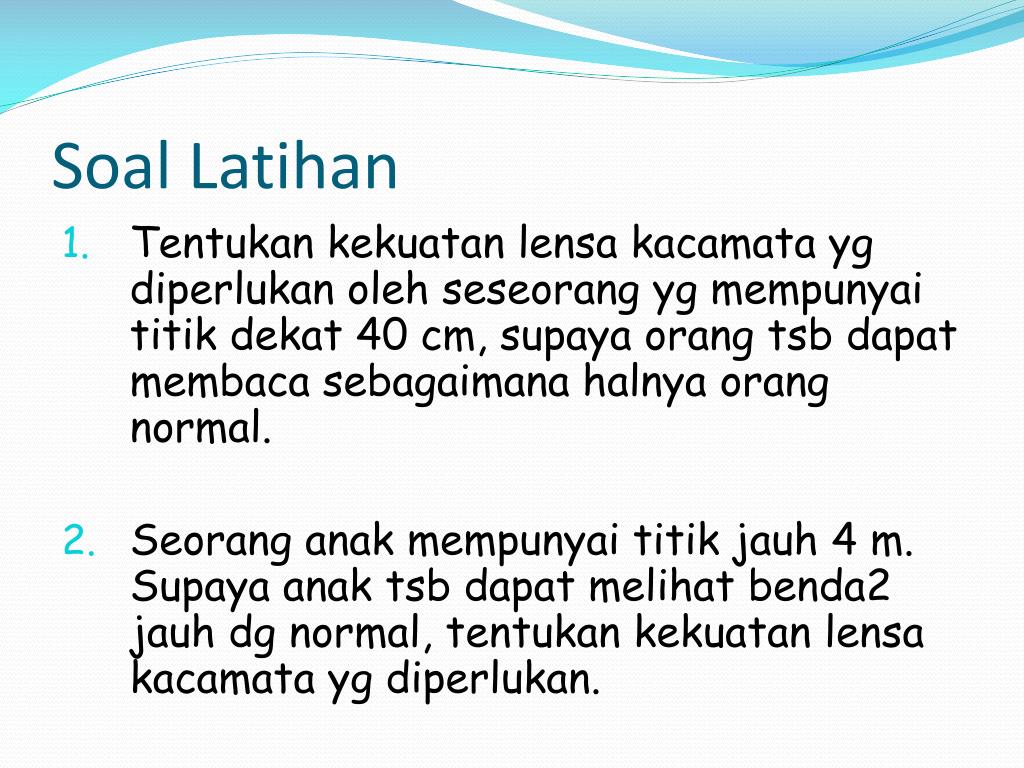

  10. Soal Latihan • Tentukan kekuatan lensa kacamata yg diperlukan oleh seseorang yg mempunyai titik dekat 40 cm, supaya orang tsb dapat membaca sebagaimana halnya orang normal. • Seorang anak mempunyai titik jauh 4 m. Supaya anak tsb dapat melihat benda2 jauh dg normal, tentukan kekuatan lensa kacamata yg diperlukan.

  11. Sebuahpreparatdiletakkan 1 cm didepanlensaobjektifdarisebuahmikroskop. Jarakfokuslensaobjektifnya 0,9 cm, jarakfokuslensaokuler 5 cm. Jarakantarakedualensatsb 13 cm. tentukanperbesaranolehmikroskoptsb. 4. Teropongbintang dg jarakfokusobjektifnya 4 m danjarakfokusokulernya 4 cm, tentukanperbesaranbayanganygdihasilkan masing2 untukmatatakberakomodasidanmataberakomodasimaksimum.
