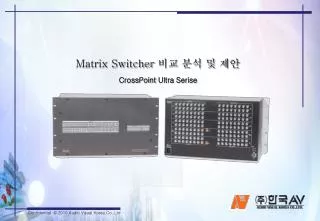

  1. Matrix Switcher 비교 분석 및 제안 CrossPoint Ultra Serise

  2. Contents 1. 영상신호의 이해와 분석 가. 주파수 대역폭 나. 해상도 대역폭 다. 하모닉 계수 2. Extron의핵심기능 가. ADSP 기능 나. DSVP 기능 다. Triple-Action Switching™ for RGB Delay 라. Redundant power supplie 마. Global Presets 3. Extron 기본사양 4. 경쟁사제품의 기능비교 5. 사양비교 6. 참고자료 7. 규격서 8. 맺음말

  3. 1. 개 요 한국 시장에는 다양한 제조사의 Matrix Switcher들이 생산 및 공급 되어지고 또한 국내 시장에서는 저가의 Matrix Switcher가 시장을 선점하고 있는 상황에 있습니다. 저가의 제품으로 인해 고객 분들은지속적인 금액 인하를 요구하게 되고, 그에 따라 장비에서 발생되는 이익창출에 어려움을 겪고 있습니다. 또한 경쟁력이 떨어지는 사양의 제품을 입찰관련 프로젝트에 선정함으로써 그만큼 동종업체간에 저가경쟁구도로 과열되는 악순환이 이어져 온 것이 현재까지의 상황입니다. 또한 기술적인 측면으로 낮은 퀄리티의 Matrix Switcher로 시스템 구성시 발생되는 현장문제들과 빈번한 A/S로 인한 운영 관리 비용의 손실, 또한 기술인력 직원들의 업무 능률과 기술력이 낙후되는 문제가 발생되고 있습니다. 이리하여 폐사는 고객 여러분께 막강한 사양과 성능을 자랑하는 Extron Electronics 사의 Matrix Switcher 를 소개해 드리고자 합니다. 단지 똑같은 Matrix Switcher인데 가격만 비싸다는 인식을 재고하고, 또한 영업전략을 가격적인 부분에 국한하지 않고 성능적인 경쟁력을 제안하여 영업전략의 다양화를 꾀하는 것을 목표로 합니다.

  4. 1. 영상신호의 이해와 분석 가. 주파수 대역폭 Ultra-wideband performance High demand applications require high performance signal routing. CrossPoint Ultra matrix switchers provide a minimum of 525 MHz (-3dB) RGB bandwidth, fully loaded, with many models providing 600 MHz (-3 dB) or more. CrossPoint Ultra combines this exceptional, ultra-wideband performance with Ultra-flat frequency response of ±0.5 dB or less, through the critical portion of the bandwidth curve, from 0 to 130 MHz. This means that the matrix switcher is virtually transparent to the A/V signal path, supporting the most demanding, high resolution system designs with multiple levels of signal processing. EXTRON에서는 525MHz (-3dB) Fully loaded, 600MHz (-3dB) Fully loaded 등으로 규정되어 있습니다. 데시벨이 의미하는 것은 위의 그래프를 보시면 -3dB지점이 우리 눈으로 볼 수 있는 최소 레벨로 봅니다. 따라서 최대 허용 대역폭이 아닌 최적의 허용 대역폭으로 사양을 선정하게 되었습니다. -3dB 와 Fully loaded(모든 출력 연결시 계측)가 의미하는 것은 신뢰성 있는 사양임을 증명하는 것으로 해석되며, 일반적으로 해상도의 2~3배의 대역폭을 가진 매트릭스를 선정하는 것을 원칙으로 합니다.

  5. 1. 영상신호의 이해와 분석 나. 해상도 대역폭 1024 x 768= 7864312 * 60Hz = 47185920 /2 = 23592960 *3 = 70,778,880Hz <- 3배 선정 입력되는 순수한 신호에 대한 하모닉(고조파) 계수 최악의 이미지를 출력하는 상황의 시나리오를 가정 하였을 때의 공식 좌측그림에서 처럼 흰색(100)과 검은색(0)을 번갈아 표현할때를 최악의 이미지를 표충하는 가장 가혹한 상황으로 말합니다. 하모닉계수를 쉽게 해석하면 두 개의 파장이 서로 만날 때 중첩 혹은 감쇄되는서로 간섭을 일으키는 물리현상을 말합니다. 예를 들어 전자회로에 신호가 입력 되면 증폭, 검파, 변조등 고유한 역할을 지닌 여러 개의 부품이 모여 특정한 작용을 하게 되며, 이론상 회로 부품을 거치면 일정량의 출력 신호는 다음회로에 전달되어야 하지만 실제로는 그렇지가 않습니다. 실제로 회로내부에서는 신호가 부품에 전달되면 입력된 신호의 반사파가 생성되며, 반사된 후 되돌아온 신호가 원래의 신호에 중첩(노이즈)됨으로써 주파수 성질에 변질이 일어납니다. 검은색(0) 흰색(100)

  6. 1. 영상신호의 이해와 분석 다. 하모닉 계수 원래의 주파수에 체배가 되는 주파수 성분으로 분기를 하게 되는데 이를 하모닉 계수라고 하며 1차 고조파, 2차고조파, 3차 고조파 중 3차 고조파 까지를 신호품질에 영향을 주는 것을 의미합니다. 아래 설명은 호수에서 발생될 수 있는 경우임으로 예를 들어 설명합니다. (1) 돌을 투하 (2) 물결발생 (2) (4) (3) (1) (3) 물결이 벽에 부딛힘 (4) 반사 물결 발생 ☞ 4번의 반사 물결이 발생(반사파)되며 이 물결이 2번 물결과 중첩이 되어 다시 벽으로 전달됨.

  7. 2. Extron만의 핵심기능 가. ADSP 기능 단순히 입출력 절체 및 분배만 하는 Matrix Switcher가 아닌 입력된 신호의 싱크 신호를 보상하여 출력 시켜주는 기능이며, Matrix Switcher를 통해서 출력되는 신호 중에 입력케이블의 신호 손실 혹은 Notebook 또는 Desktop PC에 장착되는 그래픽카드의 다양한 싱크신호를 디지털 디스플레이들에 맞게 Sync 신호를 보상하여 출력하는 기능을 합니다. 단순히 TTL Level의 전압만 보상하는것이 아닌 Rise time(상승시간)과 Sync 타이밍을 보상하며, 손실로 생기게 되는 화면 번짐, 지터 잡음, 화면 시프트 현상을 예방합니다.

  8. 2. Extron만의 핵심기능 나. DSVP 기능 입력된 신호의 주파수를 프로그램으로 확인할 수 있는 기능입니다. » 그림을 보면 디스플레이에 영상이 미출력 운영자가 Matrix Switcher 에 접속하여 입력되는 신호 상태 를 확인하여 신호상태를 확인 할 수 있으며 이에 따라 신속히 A/S를 대처할 수 있습니다. 제어 소프트웨어 구성 시 Matrix Switcher에서 제어용 PC로 들어오는 Data를 분석하여, GUI 상에 상태 표현이 가능합니다. 물론 별도 개발프로그램에도 응용이 가능합니다.

  9. 2. Extron만의 핵심기능 다. Triple-Action Switching™ for RGB Delay Matrix Switcher에서 신호 절체 시 디스플레이상에서 글리치(화면일그러짐)현상을 자주 보게 되는데 이 현상을 억제할 수 있는 기능 입니다. 영상신호 선택 시 RGBHV 전환단계는 첫번째로 HV를 먼저 전환하여 전송하고 두번째로 RGB를, 마지막으로 RGBHV 완전히 전환하여 전송합니다.또한 전환 시 0초에서 5초까지 설정이 가능합니다. 라. Redundant power supplie 전원공급장치를 이중화 시켜 24시간 무중단 운영이 가능하며 24by12 이상 제품부터 128by128 까지만 지원되고 16by16 까지는 미지원 됩니다. 마. Global Presets 저장 및 호출기능을 의미하며 16by16을 예로 들면 입력 숫자와 출력 숫자를 합한 32개의 Preset이 가능합니다.

  10. 3. Extron 기본사양

  11. 4. 경쟁사제품의 기능비교 ☞ Kramer 한글 카다로그에 Input Detection이 동기 보정기능으로 서술되어 있으나 ADSP와 비교하기에는 내용과 기능이 매우 부족함

  12. 5. 사양비교 ☞ C 社는 국가별 제품사양이 틀려 정확한 비교분석에 어려움이 있음. (p12 참조)

  13. 6. 참고자료 (1) ☞ Cross talk sum(누화) 은 누락된 상태임. ☞ Cross talk sum(누화) 가 확인되지 않은 정보로 표기되었으며, BandWidth 사양표기가 해외본사 자료와 상이함.

  14. 6. 참고자료 (2) ☞ K사와 C사 동일한 보드를 사용

  15. 6. 참고자료 (3) ☞ CrossPint Ultra Serise 와 Kramer와 Crestron과 비교자료

  16. 7. 규격서 (1)

  17. 7. 규격서 (2)

  18. 7. 규격서 (3)

  19. 7. 규격서 (4)

  20. 8. 맺음말 저희 ㈜한국AV는 전문적인 AV 시스템을 위한 영상기술과 Extron Electronics의 뛰어난 성능의 제품을 한국 시장에 공급하고 고객의 요구에 부응하는 가장 적절한 솔루션을 제공하고 있습니다. 앞으로 보다 다양하고 참신한 제품과 기술력 제공을 위해 고객 여러분께서 만족하실 수 있도록 최선의 노력을 다하겠습니다.
