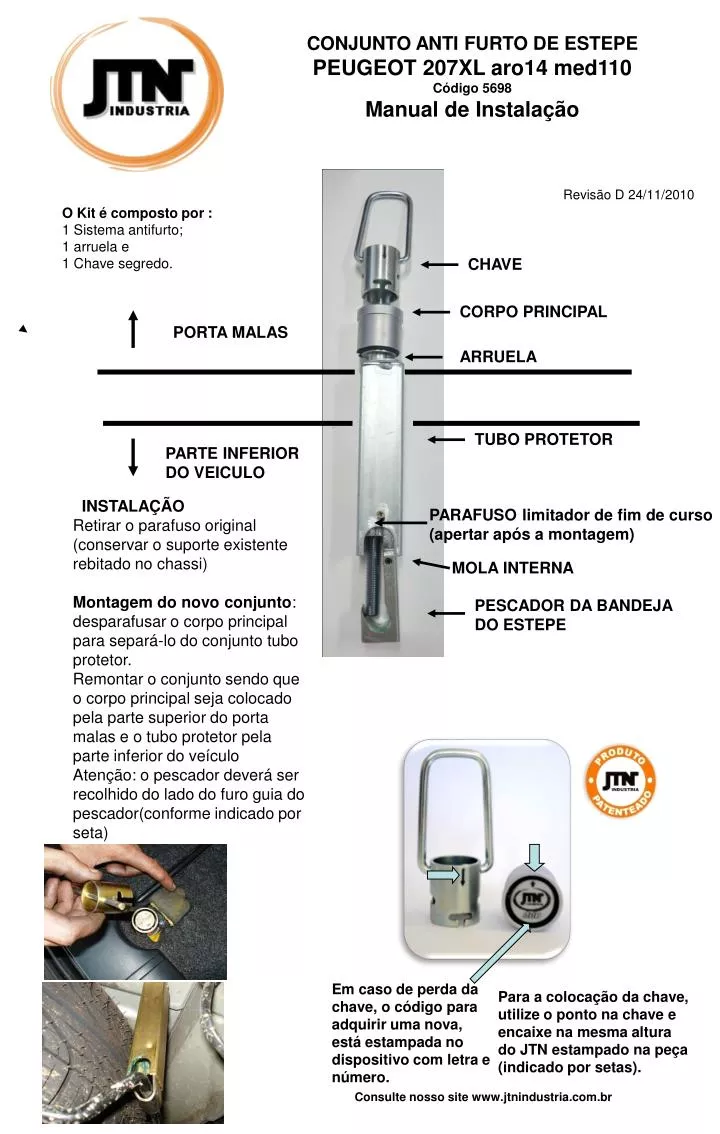

CONJUNTO ANTI FURTO DE ESTEPE

PEUGEOT 207XL aro14 med110

Código 5698

Manual de Instalação

Revisão D 24/11/2010

O Kit é composto por :

1 Sistema antifurto;

1 arruela e

1 Chave segredo.

CHAVE

CORPO PRINCIPAL

PORTA MALAS

ARRUELA

TUBO PROTETOR

PARTE INFERIOR

DO VEICULO

  • INSTALAÇÃO

  • Retirar o parafuso original (conservar o suporte existente rebitado no chassi)

  • Montagem do novo conjunto: desparafusar o corpo principal para separá-lo do conjunto tubo protetor.

  • Remontar o conjunto sendo que o corpo principal seja colocado pela parte superior do porta malas e o tubo protetor pela parte inferior do veículo

  • Atenção: o pescador deverá ser recolhido do lado do furo guia do pescador(conforme indicado por seta)

PARAFUSO limitador de fim de curso

(apertar após a montagem)

MOLA INTERNA

PESCADOR DA BANDEJA

DO ESTEPE

Em caso de perda da chave, o código para adquirir uma nova, está estampada no dispositivo com letra e número.

Para a colocação da chave, utilize o ponto na chave e encaixe na mesma altura do JTN estampado na peça (indicado por setas).

  • Consulte nosso site www.jtnindustria.com.br
