PORTA MALAS

CONJUNTO ANTI FURTO DE ESTEPE PEUGEOT HOGGAR Manual de Instalação Código 5742. Revisão E 24/11/2010. Consulte nosso site www.jtnindustria.com.br. O kit é composto por: 1 sistema antifurto e 1 chave segredo. CHAVE. PORTA MALAS. CORPO PRINCIPAL. ESPASSADOR. PARTE INFERIOR DO VEICULO.

beverly-baldwin
Download Presentation

PORTA MALAS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

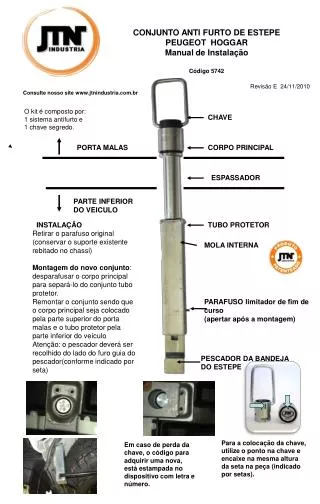

  1. CONJUNTO ANTI FURTO DE ESTEPE PEUGEOT HOGGAR Manual de Instalação Código 5742 Revisão E 24/11/2010 • Consulte nosso site www.jtnindustria.com.br O kit é composto por: 1 sistema antifurto e 1 chave segredo. CHAVE PORTA MALAS CORPO PRINCIPAL ESPASSADOR PARTE INFERIOR DO VEICULO • INSTALAÇÃO • Retirar o parafuso original (conservar o suporte existente rebitado no chassi) • Montagem do novo conjunto: desparafusar o corpo principal para separá-lo do conjunto tubo protetor. • Remontar o conjunto sendo que o corpo principal seja colocado pela parte superior do porta malas e o tubo protetor pela parte inferior do veículo • Atenção: o pescador deverá ser recolhido do lado do furo guia do pescador(conforme indicado por seta) TUBO PROTETOR MOLA INTERNA PARAFUSO limitador de fim de curso (apertar após a montagem) PESCADOR DA BANDEJA DO ESTEPE Para a colocação da chave, utilize o ponto na chave e encaixe na mesma altura da seta na peça (indicado por setas). Em caso de perda da chave, o código para adquirir uma nova, está estampada no dispositivo com letra e número.
