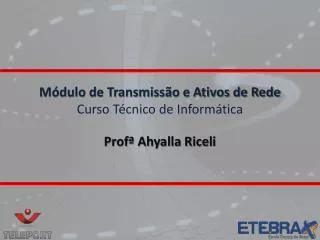

Módulo de Transmissão e Ativos de Rede Curso Técnico de Informática. Profª Ahyalla Riceli. FTIN – FORMAÇÃO TÉCNICA EM INFORMÁTICA. COMPONENTES ATIVOS DE REDES aula 04. Objetivo. Entender o encapsulamento de dados nos Modelos OSI e TCP/IP;

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Módulo de Transmissão e Ativos de Rede Curso Técnico de Informática' - harlan-pruitt


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
objetivo
Objetivo
  • Entender o encapsulamento de dados nos Modelos OSI e TCP/IP;
  • Conhecer os equipamentos ativos de rede e suas aplicações.
introdu o
Introdução

Na última aula, vimos os ativos de uma rede, ou seja, switches, hubs e outros. Vimos também, brevemente, sobre redes sem fio.

Hoje, veremos mais a fundo essa questão do modelo OSI, bem como aprenderemos também sobre o modelo simplificado TCP/IP, e suas respectivas aplicações nos ativos.

modelo osi e tcp ip
Modelo OSI e TCP/IP
  • O que é o modelo de camadas OSI? Para que serve?
  • O que é o modelo de camadas TCP/IP? Para que serve?
  • Como funciona uma rede com base nesses modelos?
modelo osi
Modelo OSI

Open System Interconectionou Sistema de Interconexão aberto.

A ideia: "padronizar" para organizar e agilizar os processos.

Cada camada trata um PDU (Protocol Data Unit ou Protocolo de Unidade de Dados)

modelo osi1
Modelo OSI
  • Por exemplo:
modelo osi e tcp ip1
Modelo OSI e TCP/IP

As camadas são:

7- Aplicação (aqui está o programa)6- Apresentação (aqui acontece a tradução)5- Sessão (comunicação entre aplicativos e marca pacotes)4- Transporte (TCP - pega os dados da sessão e quebra em pacotes) 3- Camada de Rede (endereça pacotes, convertendo IPs em MACs)2- Link de enlace/dados (placas de rede, switches, correção de erros)1- Camada Física (cabos, hubs, tensões, etc)

camada f sica
Camada Física
  • Onde acontece o início do processo
  • O sinal vem do meio (Cabos UTP, por exemplo)
  • Chega em formato de sinais elétricos e tranforma em bits
  • Trata coisas como: distância máxima dos cabos, conectores físicos, pulsos elétricos ou de luz
  • Sua PDU são os BITS
camada f sica1
Camada Física
  • Identifica como 0, o sinal elétrico com -5 volts
  • Identifica como 1, o sinal elétrico com +5 volts
camada de enlace de dados
Camada de Enlace de Dados
  • Trata as topologias de rede: switches, placas de rede, interfaces...
  • Responsável por todo o processo de “switching”: recebe os bits, converte, transforma em unidade de dado, subtrai o endereço físico e encaminha para a camada de rede.
  • Sua PDU é o QUADRO
camada de rede
Camada de Rede
  • Responsável pelo tráfego no processo de internetworking
  • A partir de dispositivos como roteadores, ela decide qual o melhor caminho para os dados no processo, bem como estabelecimento das rotas.
  • entende o endereço físico, que o converte para endereço lógico (o endereço IP)
  • Sua PDU é o PACOTE.
camada de transporte
Camada de Transporte
  • Responsável pela qualidade na entrega/recebimento dos dados.
  • Gerencia o processo de transportar os dados vindos da Camada de Enlace de Dados, para assegurar o sucesso no transporte dos dados
  • Sua PDU é o SEGMENTO
camada de sess o
Camada de Sessão
  • Responsável por iniciar, gerenciar e terminar a conexão entre hosts
  • Para obter êxito no processo de comunicação, a camada de seção têm que se preocupar com a sincronização entre hosts, para que a sessão aberta entre eles se mantenha funcionando.
  • Sua PDU são os DADOS
camada de apresenta o
Camada de Apresentação
  • Ela cuida da formatação dos dados, e da representação destes, e ela é a camada responsável por fazer com que duas redes diferentes (por exemplo, uma TCP/IP e outra IPX/SPX) se comuniquem, "traduzindo" os dados no processo de comunicação.
  • Sua PDU são os DADOS
camada de aplica o
Camada de Aplicação
  • É a interface direta para inserção/recepção de dados
  • Ela pode tanto iniciar quanto finalizar o processo, pois como a camada física, se encontra em um dos extremos do modelo
  • Sua PDU são os DADOS
modelo tcp ip
Modelo TCP/IP

É um modelo de referência de quatro camadas

Todos os protocolos que pertencem ao conjunto de protocolos TCP/IP estão localizados nas três camadas superiores desse modelo.

Cada camada do modelo TCP/IP corresponde a uma ou mais camadas do modelo de referência de sete camadas de interconexão dos sistemas abertos (OSI)

modelo tcp ip1
Modelo TCP/IP

É um conjunto de protocolos de comunicação entre computadores em rede (também chamado de pilha de protocolos TCP/IP)

Seu nome vem de dois protocolos: o TCP (TransmissionControlProtocol - Protocolo de Controle de Transmissão) e o IP (Internet Protocol - Protocolo de Interconexão).

modelo tcp ip4
Modelo TCP/IP

As camadas são:

5- Aplicação (aqui está o programa: HTTP, FTP, DNS, RTP)4- Transporte (TCP, UDP, SCTP)3- Internet(Para TCP/IP o protocolo é IP, MPLS)1- Física(Ethernet, Wi-Fi,Modem)

camada f sica2
Camada Física
  • Especifica os detalhes de como os dados são enviados fisicamente pela rede, inclusive como os bits são assinalados eletricamente por dispositivos de hardware que estabelecem interface com um meio da rede.
  • Sua PSU são Ethernet, Token Ring, FDDI, X.25, Retransmissão de Quadros, RS-232, v.35
camada de internet
Camada de Internet
  • Empacota dados em datagramas IP, que contêm informações de endereço de origem e de destino usadas para encaminhar datagramas entre hosts e redes. Executa o roteamento de datagramas IP.
  • Sua PDU são IP, ICMP, ARP, RARP
camada de transporte1
Camada de Transporte
  • Fornece gerenciamento de sessão de comunicação entre computadores host. Define o nível de serviço e o status da conexão usada durante o transporte de dados.
  • Sua PDU são TCP, UDP, RTP
camada de aplica o1
Camada de Aplicação
  • Define os protocolos de aplicativos TCP/IP e como os programas host estabelecem uma interface com os serviços de camada de transporte para usar a rede.
  • Sua PDU são HTTP, Telnet, FTP, TFTP, SNMP, DNS, SMTP, X Windows, outros protocolos de aplicativos
modelo osi x modelo tcp ip1
Modelo OSI x Modelo TCP/IP
  • O modelo de referência OSI foi criado antes da invenção dos protocolos.
  • Ele não foi implemenadosobre um conjunto particular de protocolos, o que o torna bem geral.
  • O modelo não foi formado sobre um conjunto particular de protocolos, o que faz ele ser bem geral.
  • Em contraponto, os projetistas não tinham muita experiência e não poderiam ter uma boa ideia quanto a funcionalidade das camadas.
modelo osi x modelo tcp ip2
Modelo OSI x Modelo TCP/IP
  • Com o TCP/IP aconteceu o contrário: os protocolos vieram primeiro, e o modelo foi apenas uma descrição dos protocolos existentes.
  • No houve problema com protocolos tendo que se adaptar ao modelo, eles se encaixam perfeitamente.
  • O problema é que nem toda pilha de protocolo se encaixa no modelo. Consequentemente, não podia ser utilizado para descrever redes que não fossem TCP/IP.
modelo osi x modelo tcp ip3
Modelo OSI x Modelo TCP/IP
  • Com o TCP/IP aconteceu o contrário: os protocolos vieram primeiro, e o modelo foi apenas uma descrição dos protocolos existentes.
  • No houve problema com protocolos tendo que se adaptar ao modelo, eles se encaixam perfeitamente.
  • O problema é que nem toda pilha de protocolo se encaixa no modelo. Consequentemente, não podia ser utilizado para descrever redes que não fossem TCP/IP.
modelo osi x modelo tcp ip4
Modelo OSI x Modelo TCP/IP

Há uma diferença clara entre os dois modelos que é o número de camadas: OSI tem sete e o TCP/IP tem quatro.

Ambos tem camada de rede, de transporte e aplicação, mas as outras são diferentes.

O tipo conexão da comunicação: comunicação sem conexão(CSC) versus comunicação orientada à conexão(COC).

modelo osi x modelo tcp ip5
Modelo OSI x Modelo TCP/IP
  • Na camada de rede: OSI suporta ambos e O modelo TCP/IP tem somente um modo.
  • Na camada de transporte: OSI possui somente COC, onde ele influencia (porque o serviço de transporte é visível aos usuários), enquanto que TCP/IP suporta ambos os modos na camada de transporte, dando uma escolha aos usuários.
atividade
ATIVIDADE

1. Com base na atividade anterior, no esquema de rede desenvolvido, explique cada item com base no modelo de camadas OSI;

2. Da mesma forma, explique o esquema com base no modelo TCP/IP;

observa es
Observações
  • A atividade deve ser feita seguindo o padrão de formatação publicado no fórum e deve ser enviada em PDF.
  • Pesquisem na internet, mas coloquem as referências.
  • Formem grupos de estudo, mas façam a atividade individualmente.
  • Não copiem! Nem de colegas, nem da internet.
