筑波直線部 Sx/Qmag 振動測定データ解析速報　　 12/22/2004 　菅原、増澤

筑波直線部 Sx/Qmag 振動測定データ解析速報　　 12/22/2004 　菅原、増澤. IP. 測定した 六極. 測定した 四極. この少し見えて いる緑色のマグネット の上で後で足踏みして データをとった。. 六極 ムーバー. 床から四極マグネット の上に置いたセンサー まで約 1.9m 。. 床上の センサー. 測定. ３センサーマグネットの上、３センサー床上（コンクリートではなく鉄板の上）。 ６センサーで同時測定。 ビーム直角方向を X 、ビーム方向を Y 、上下を V 、と定義。 Sampling frequency256Hz

halona
Download Presentation

筑波直線部 Sx/Qmag 振動測定データ解析速報　　 12/22/2004 　菅原、増澤

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

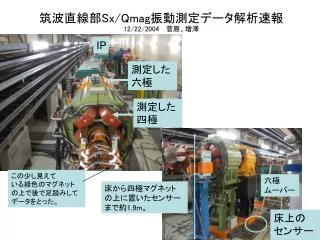

  1. 筑波直線部Sx/Qmag振動測定データ解析速報　　12/22/2004 　菅原、増澤 IP 測定した 六極 測定した 四極 この少し見えて いる緑色のマグネット の上で後で足踏みして データをとった。 六極 ムーバー 床から四極マグネット の上に置いたセンサー まで約1.9m。 床上の センサー

  2. 測定 • ３センサーマグネットの上、３センサー床上（コンクリートではなく鉄板の上）。 • ６センサーで同時測定。 • ビーム直角方向をX、ビーム方向をY、上下をV、と定義。 • Sampling frequency256Hz • 測定時間１０分。

  3. 床のPSD。同じ場所ではあるが測定した時間が３０分程違うと床のPSD。同じ場所ではあるが測定した時間が３０分程違うと このくらい差がある。衝突点付近で真空、BELLE作業していた。

  4. 上：六極（ １８：０５測定）、下：四極（１８：３０測定）。

  5. Integrated amplitude (micron): Floor

  6. Integrated amplitude (micron) Top:Sextupole Bottom:Quadrupole

  7. 床でnormalizeした振動振幅架台の上ではこれだけ振動が拡大する。架台、マグネットの構造により固有振動数が異なる。床でnormalizeした振動振幅架台の上ではこれだけ振動が拡大する。架台、マグネットの構造により固有振動数が異なる。 Sx Q • 六極のX／Y方向の固有振動がきれいに分離されて見える。Vについては（１）Yの回り込み、（２）床のV振動を反映してしまっている、等の可能性。XとYの固有振動数の大きな違いについてはムーバーの構造の差かも知れない（カムの軸はX方向）。 • 四極については~13HzにXの固有振動が見える。これは去年R側で行った測定とconsistent。Yについては去年の測定よりbroadに見える。いずれにしても六極の固有振動幅より広い。これはBPM（真空チェンバーついている）が Qmagに固定されているのでいろんなものが一緒に動くためではないかというspeculationがある。

  8. 足踏みしていない時の 振動（加速度）時系列データ 上よりX、Y、V。 隣のBmagの上で足踏み 足踏み停止
