  1. JaringanKomputer • Pengkodean Data • ( Encoding Data )

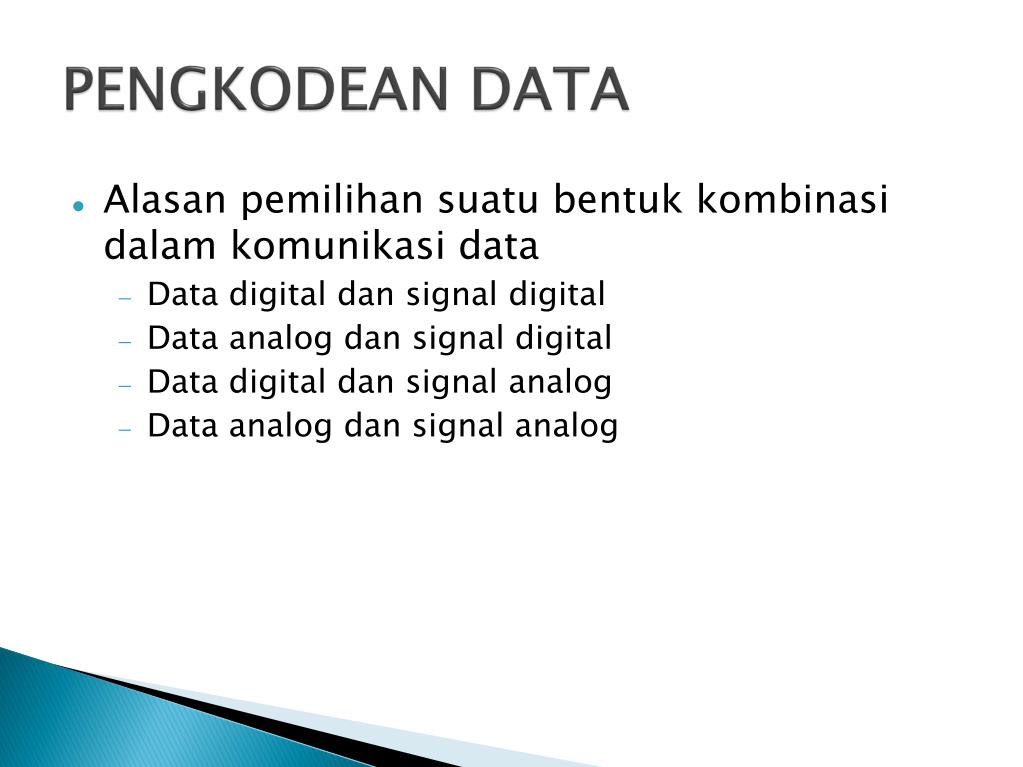

  2. PENGKODEAN DATA • Alasan pemilihan suatu bentuk kombinasi dalam komunikasi data • Data digital dan signal digital • Data analog dan signal digital • Data digital dan signal analog • Data analog dan signal analog

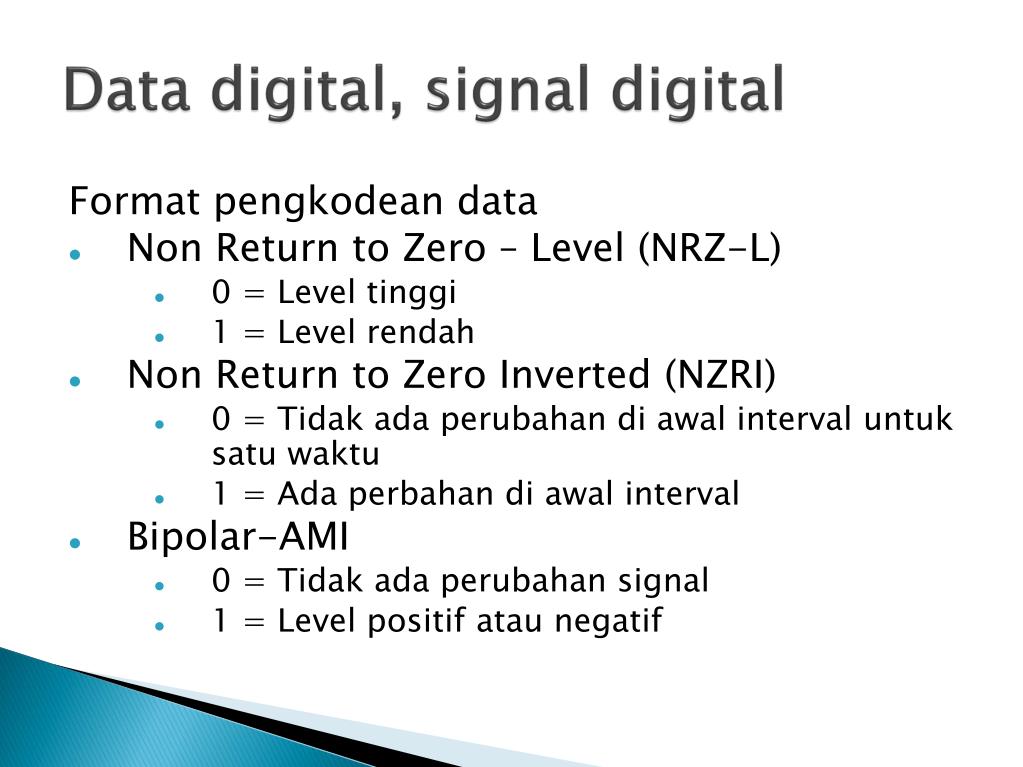

  3. Data digital, signal digital Format pengkodean data • Non Return to Zero – Level (NRZ-L) • 0 = Level tinggi • 1 = Level rendah • Non Return to Zero Inverted (NZRI) • 0 = Tidak ada perubahan di awal interval untuk satu waktu • 1 = Ada perbahan di awal interval • Bipolar-AMI • 0 = Tidak ada perubahan signal • 1 = Level positif atau negatif

  4. Data digital, signal digital Format pengkodean data • Pseudoternary • 0 = Level positif atau negatif • 1 = Tidak ada perubahan signal • Manchester • 0 = ada transisi dari tinggi ke rendah di tengah interval • 1 = ada transisi dari tinggi ke rendah di tengah interval • Differential Manchester • Selalu ada transisi di tengah interval • 0 = ada transisi di awal interval • 1 = tidak ada transisi di di awal interval

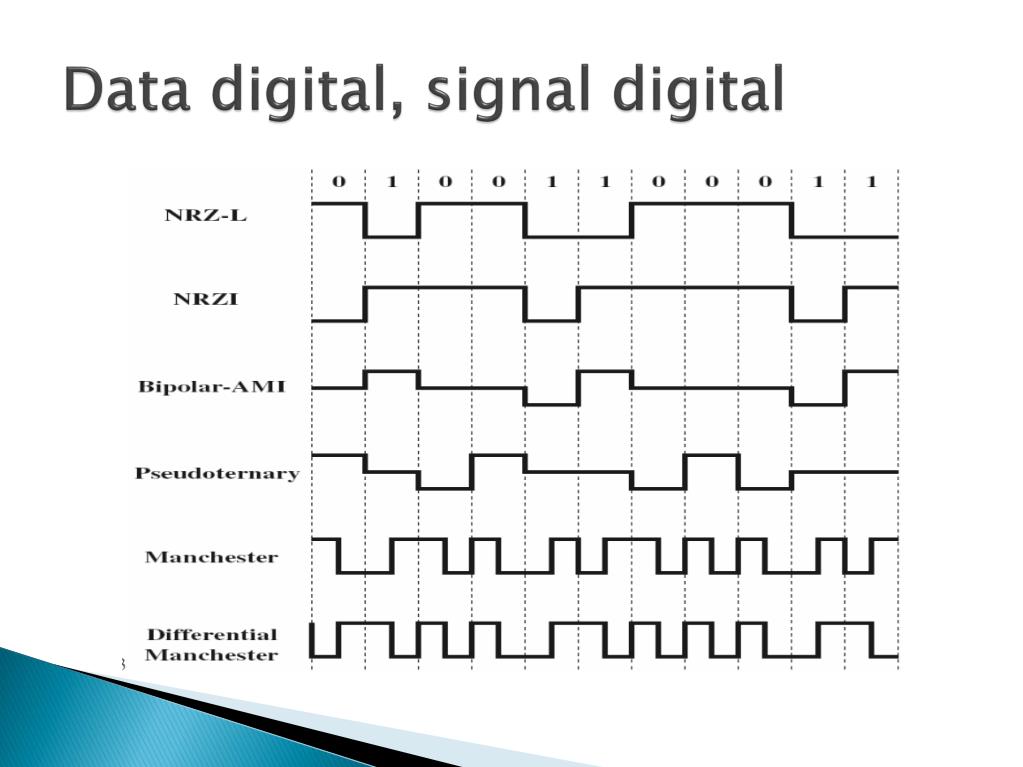

  5. Data digital, signal digital

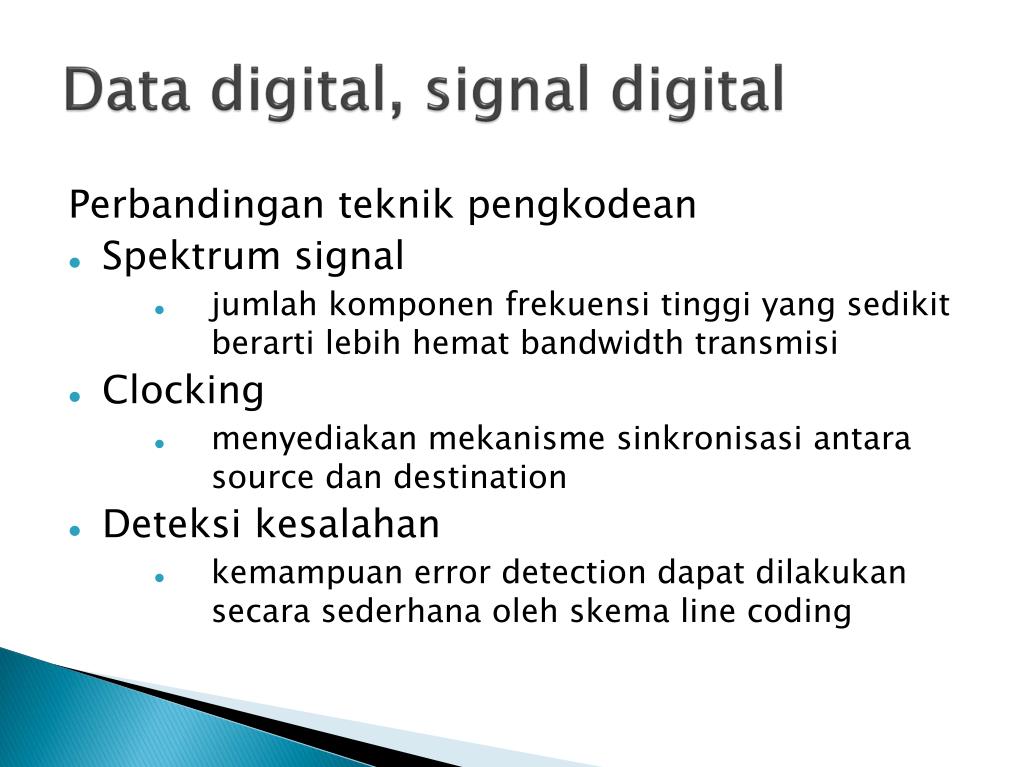

  6. Data digital, signal digital Perbandingan teknik pengkodean • Spektrum signal • jumlah komponen frekuensi tinggi yang sedikit berarti lebih hemat bandwidth transmisi • Clocking • menyediakan mekanisme sinkronisasi antara source dan destination • Deteksi kesalahan • kemampuan error detection dapat dilakukan secara sederhana oleh skema line coding

  7. Data digital, signal digital Perbandingan teknik pengkodean • Kekebalan terhadap interferensi signal dan derau • dinyatakan dalam BER (Bit Error Rate) • Biaya dan kompleksitas • semakin tinggi laju pensinyalan atau laju data, semakin besar biaya

  8. Data digital , signal analog Teknik pengkodean atau modulasi dasar amplitude shift keying (ASK) frequency shift keying (FSK) phase shift keying (PSK)

  9. Data digital , signal analog

  10. Data analog dan signal digital Input data berupa analog Data analog -> suara, gelombang dll Pengkodean dalam signal digital (http://id.wikipedia.org/wiki/Modulasi) * System digital merupakan bentuk sampling dari sytem analog. * digital pada dasarnya di code-kan dalam bentuk biner (atau Hexa). * besarnya nilai suatu system digital dibatasi oleh lebarnya / jumlah bit (bandwidth). * jumlah bit juga sangat mempengaruhi nilai akurasi system digital.

  11. Data analog dan signal digital kelebihannya pengolahan sinyal (http://id.wikipedia.org/wiki/Modulasi) 1. untuk menyimpan hasil pengolahan, sinyal digital lebih mudah dibandingkan sinyal analog. 2. lebih kebal terhadap noise karena bekerja pada level ’0′ dan ’1′. 3. lebih kebal terhadap perubahan temperatur. 4. lebih mudah pemrosesannya.

  12. Data analog dan signal analog Input data berupa data analog • Suara, Video Pembawa berupa signal analog • Telepon, Siaran Televisi

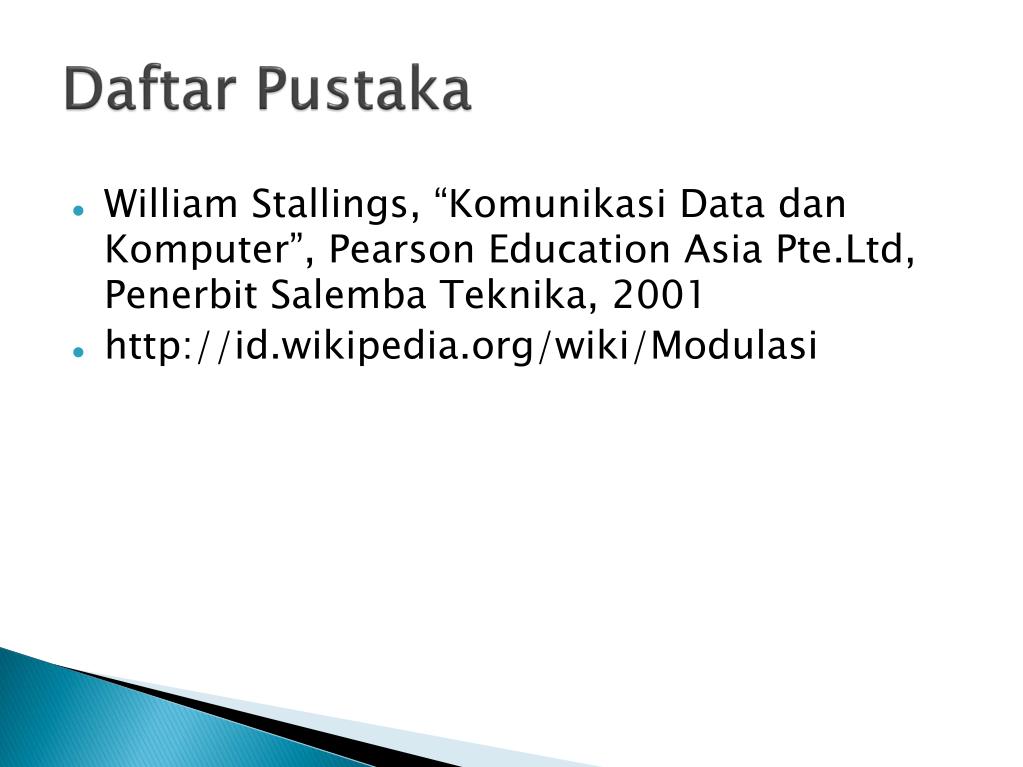

  13. Daftar Pustaka • William Stallings, “Komunikasi Data dan Komputer”, Pearson Education Asia Pte.Ltd, Penerbit Salemba Teknika, 2001 • http://id.wikipedia.org/wiki/Modulasi

  14. Terima kasih
