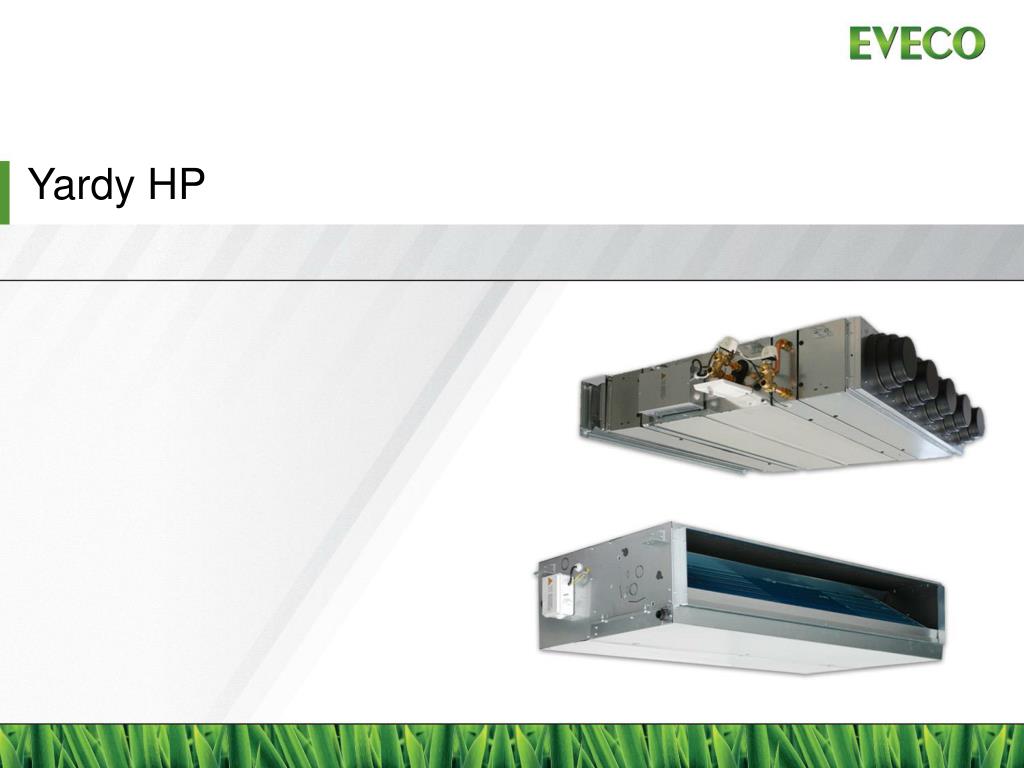

  1. Yardy HP

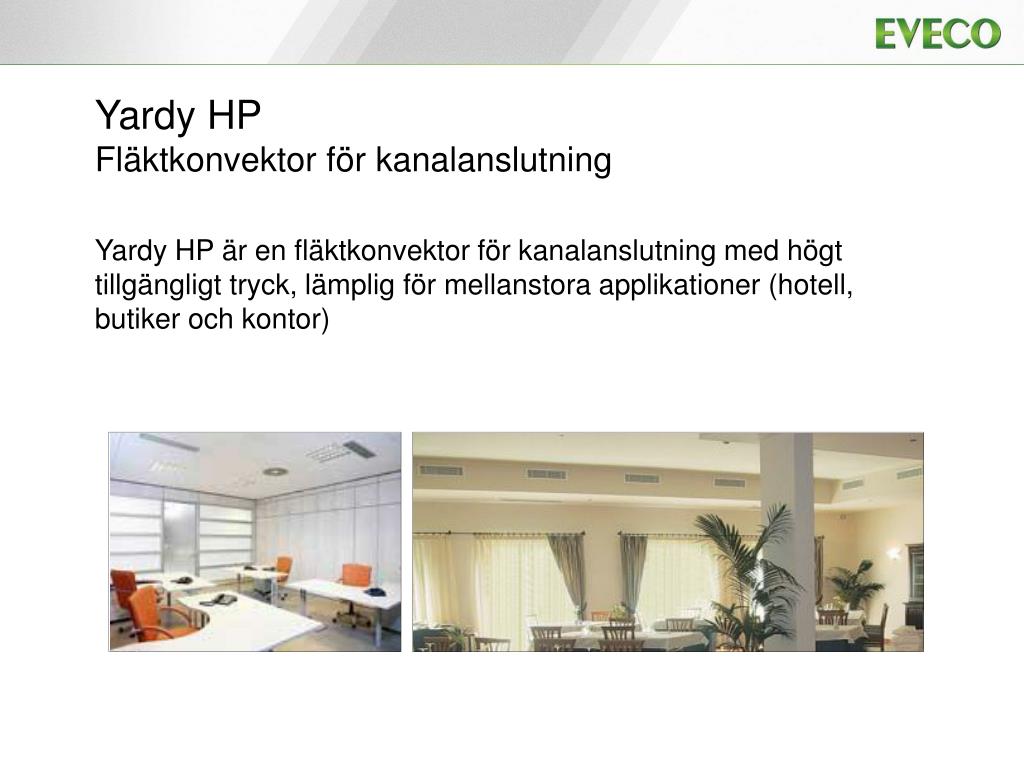

  2. Yardy HPFläktkonvektor för kanalanslutning Yardy HP är en fläktkonvektor för kanalanslutning med högt tillgängligt tryck, lämplig för mellanstora applikationer(hotell, butiker och kontor)

  3. Yardy HP Yardy HP: - För enkel installation och underhåll - Fläktmotor kompatibel med ERP-direktiv

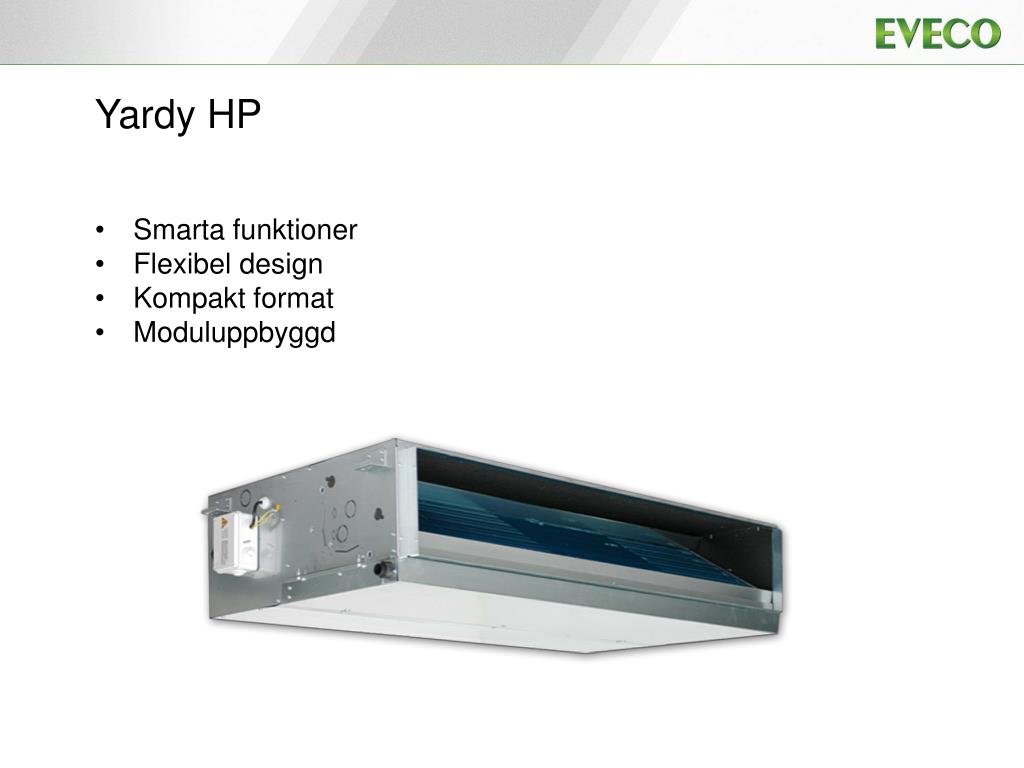

  4. Yardy HP • Smarta funktioner • Flexibel design • Kompakt format • Moduluppbyggd

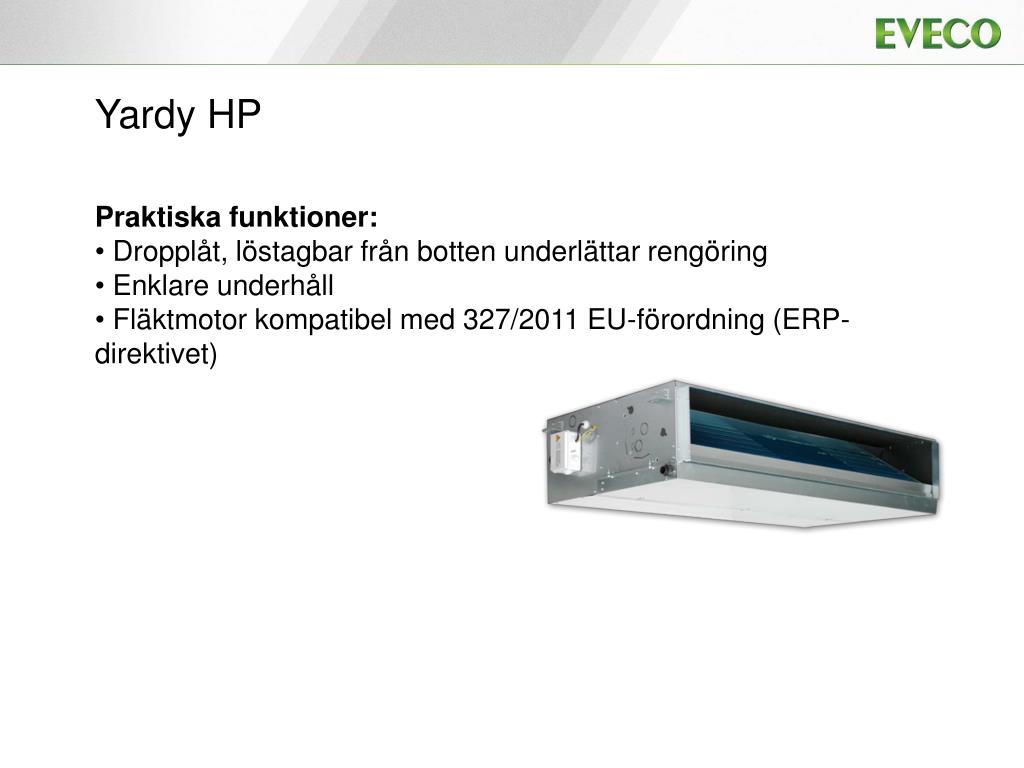

  5. Yardy HP Praktiska funktioner: • Dropplåt, löstagbar från botten underlättar rengöring • Enklare underhåll • Fläktmotor kompatibel med 327/2011 EU-förordning (ERP-direktivet)

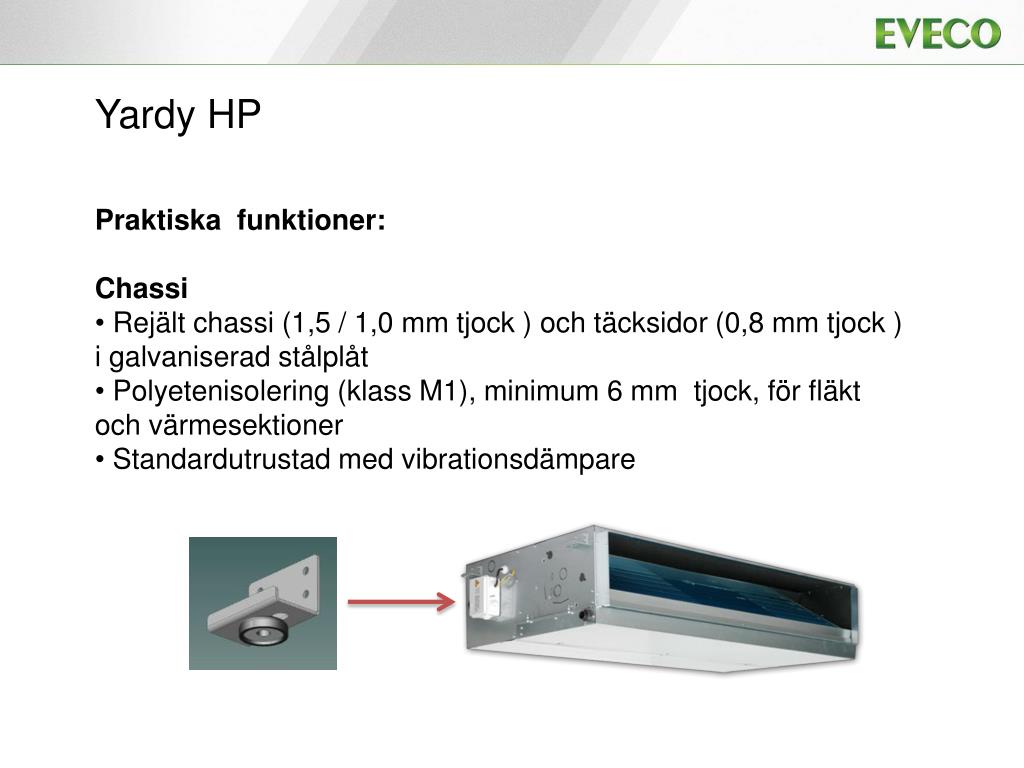

  6. Yardy HP Praktiska funktioner: Chassi • Rejält chassi (1,5 / 1,0 mm tjock ) och täcksidor (0,8 mm tjock ) i galvaniserad stålplåt • Polyetenisolering (klass M1), minimum 6 mm tjock, för fläkt och värmesektioner • Standardutrustad med vibrationsdämpare

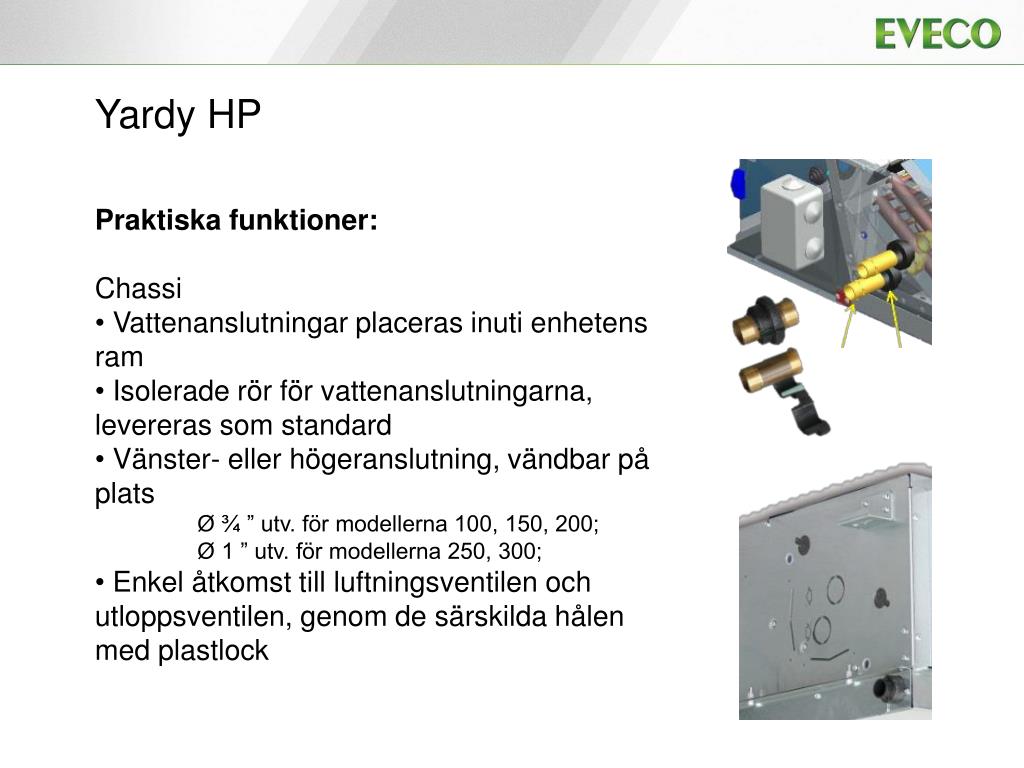

  7. Yardy HP Praktiska funktioner: Chassi • Vattenanslutningar placeras inuti enhetens ram • Isolerade rör för vattenanslutningarna, levereras som standard • Vänster- eller högeranslutning, vändbar på plats Ø ¾ ” utv. för modellerna 100, 150, 200; Ø 1 ” utv. för modellerna 250, 300; • Enkel åtkomst till luftningsventilen och utloppsventilen, genom de särskilda hålen med plastlock

  8. Yardy HP Praktiska funktioner: Chassi • Rensbar dropplåt, borttagbar underifrån i termo polystyren • Isolerad med 10 mm tjock polyeten (M1 klass) • Pre-isolerade dräneringsrör, 24 mm diameter, för horisontell installation • På begäran kan den utrustas med dropplåt i rostfritt stål

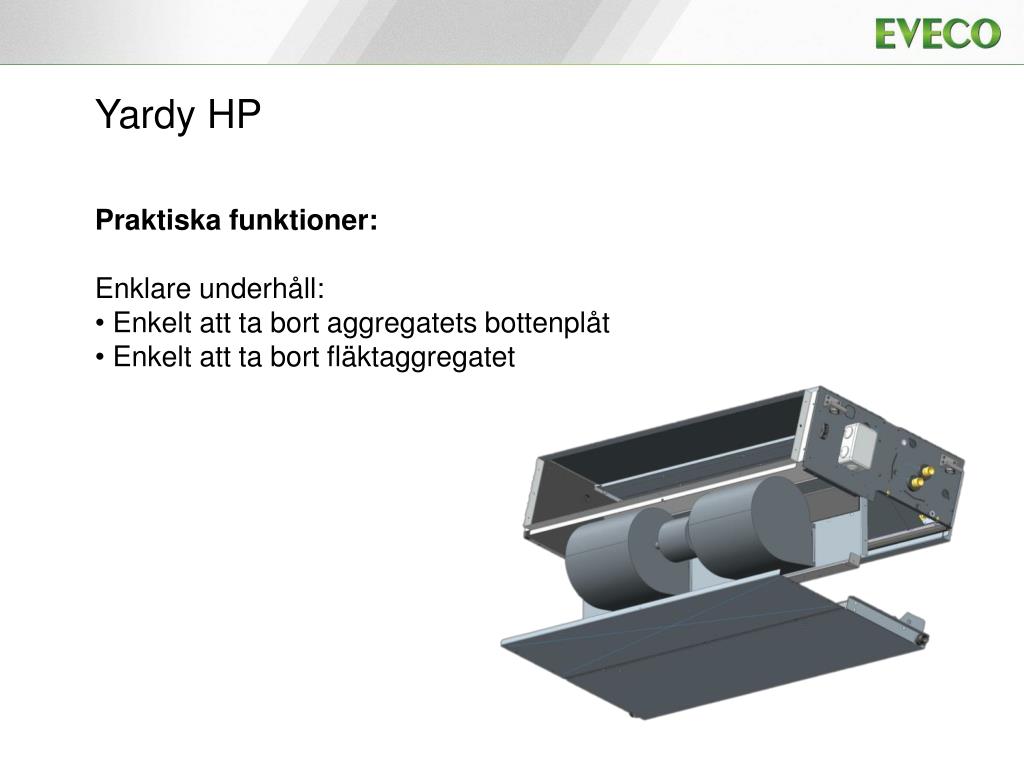

  9. Yardy HP Praktiska funktioner: Enklare underhåll: • Enkelt att ta bort aggregatets bottenplåt • Enkelt att ta bort fläktaggregatet

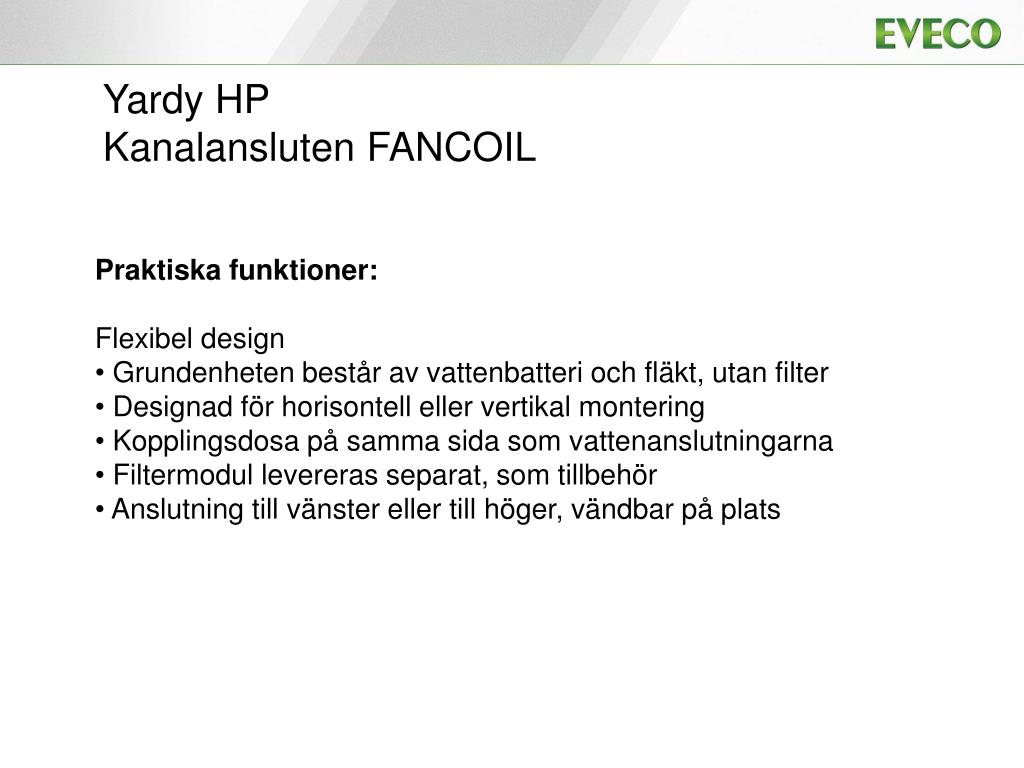

  10. Yardy HP Kanalansluten FANCOIL Praktiska funktioner: Flexibel design • Grundenheten består av vattenbatteri och fläkt, utan filter • Designad för horisontell eller vertikal montering • Kopplingsdosa på samma sida som vattenanslutningarna • Filtermodul levereras separat, som tillbehör • Anslutning till vänster eller till höger, vändbar på plats

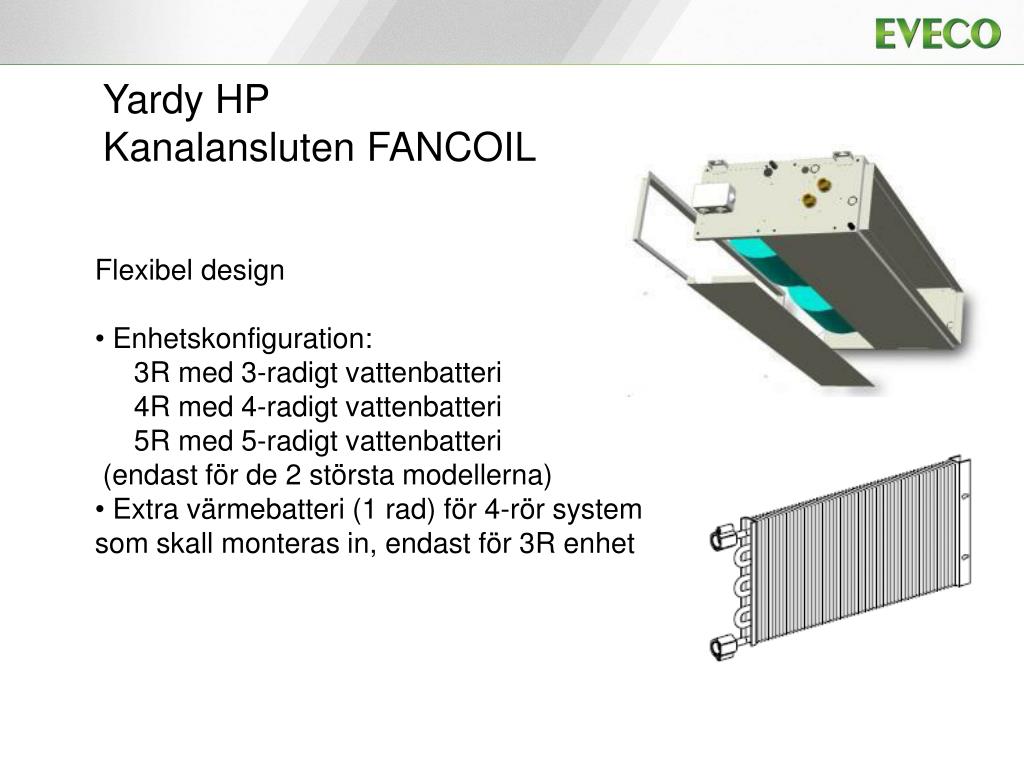

  11. Yardy HP Kanalansluten FANCOIL Flexibel design • Enhetskonfiguration: 3R med 3-radigt vattenbatteri 4R med 4-radigt vattenbatteri 5R med 5-radigt vattenbatteri (endast för de 2 största modellerna) • Extra värmebatteri (1 rad) för 4-rör system som skall monteras in, endast för 3R enhet

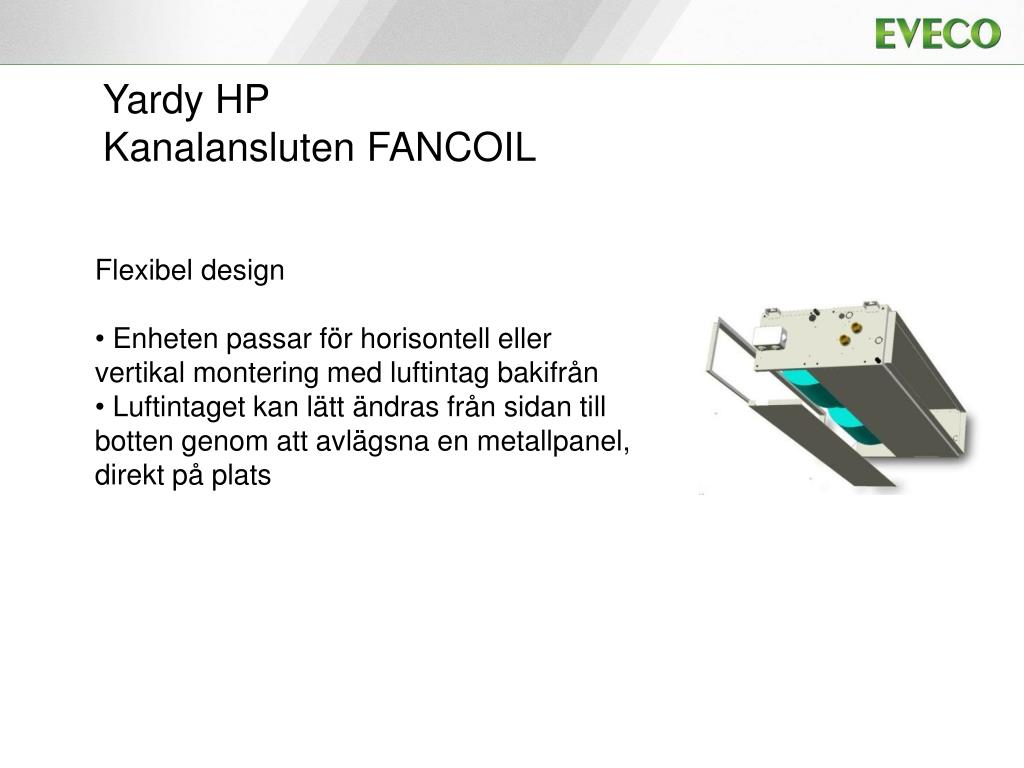

  12. Yardy HP Kanalansluten FANCOIL Flexibel design • Enheten passar för horisontell eller vertikal montering med luftintag bakifrån • Luftintaget kan lätt ändras från sidan till botten genom att avlägsna en metallpanel, direkt på plats

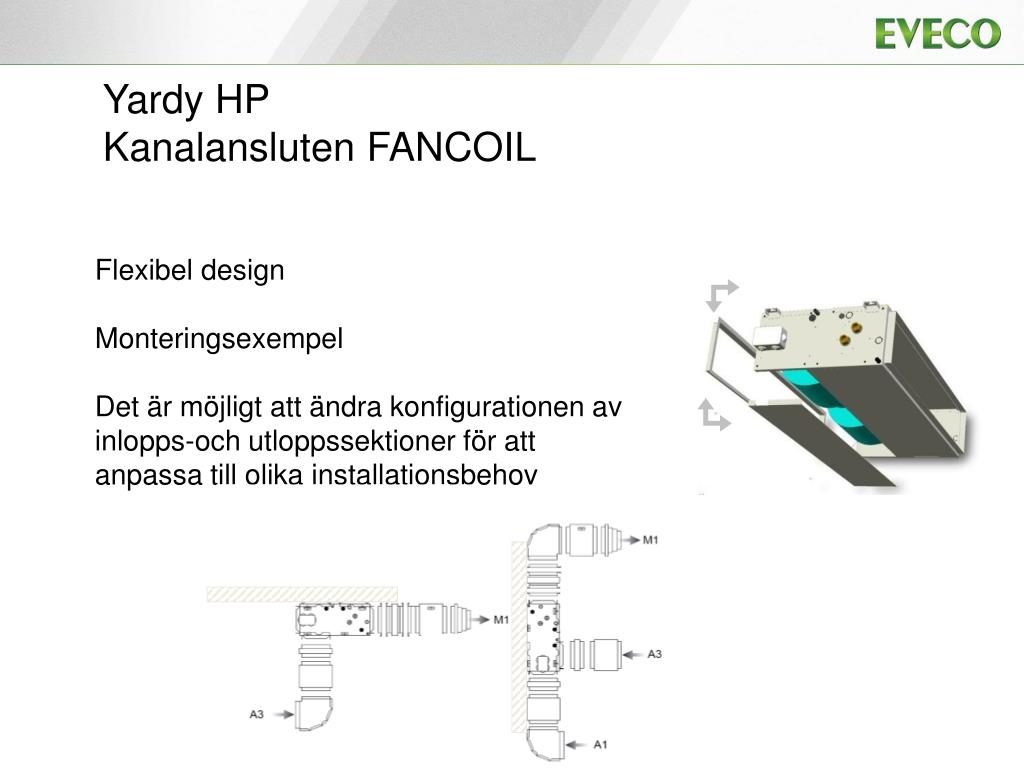

  13. Yardy HP Kanalansluten FANCOIL Flexibel design Monteringsexempel Det är möjligt att ändra konfigurationen av inlopps-och utloppssektioner för att anpassa till olika installationsbehov

  14. Yardy HP Kanalansluten FANCOIL Flexibel design Monteringsexempel Det är möjligt att ändra konfigurationen av inlopps-och utloppssektioner för att anpassa till olika installationsbehov

  15. Yardy HP Kanalansluten FANCOIL Flexibel design Monteringsexempel Det är möjligt att ändra konfigurationen av inlopps-och utloppssektioner för att anpassa till olika installationsbehov

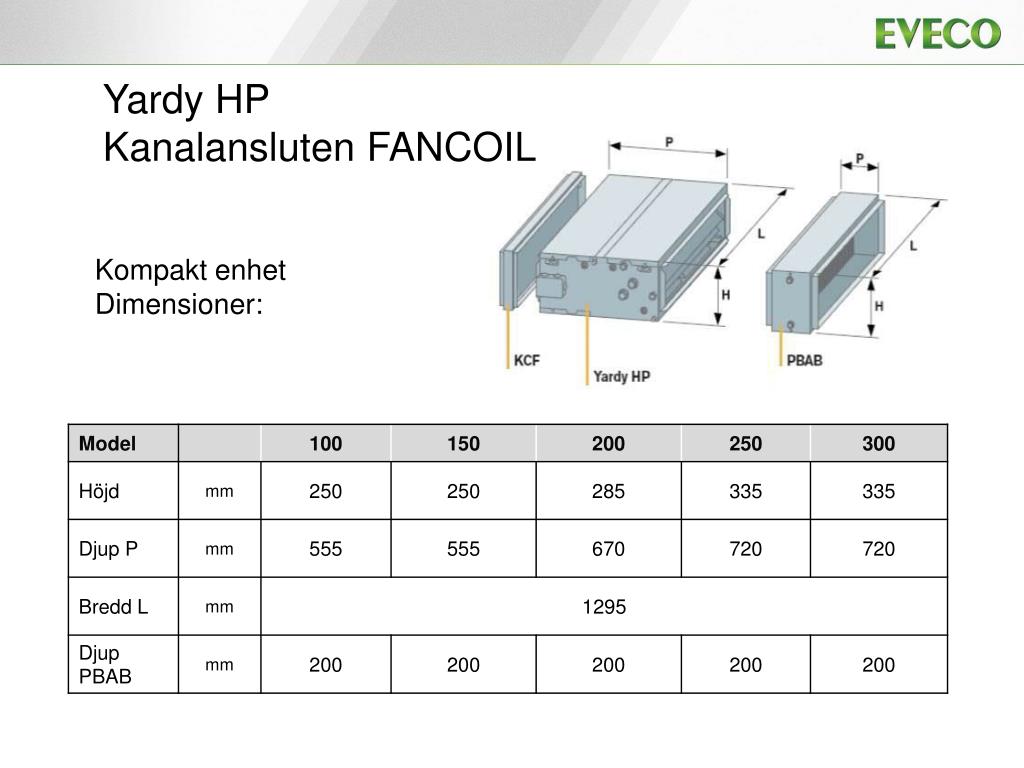

  16. Yardy HP Kanalansluten FANCOIL Kompakt enhet Dimensioner:

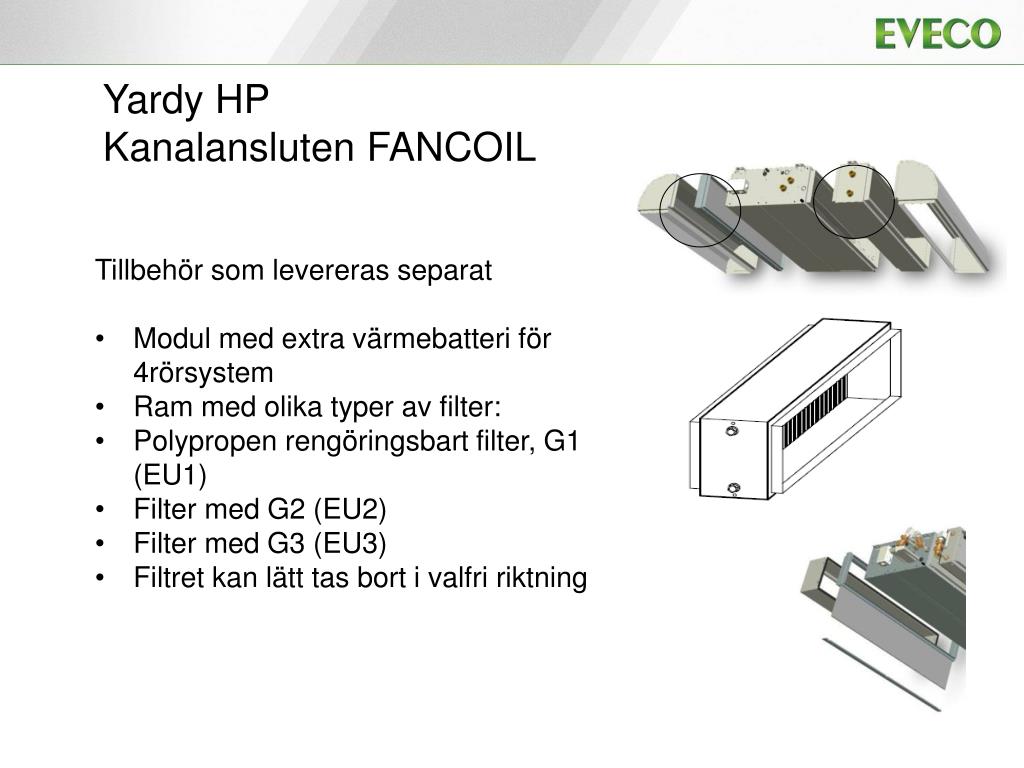

  17. Yardy HP Kanalansluten FANCOIL Tillbehör som levereras separat • Modul med extra värmebatteri för 4rörsystem • Ram med olika typer av filter: • Polypropen rengöringsbart filter, G1 (EU1) • Filter med G2 (EU2) • Filter med G3 (EU3) • Filtret kan lätt tas bort i valfri riktning

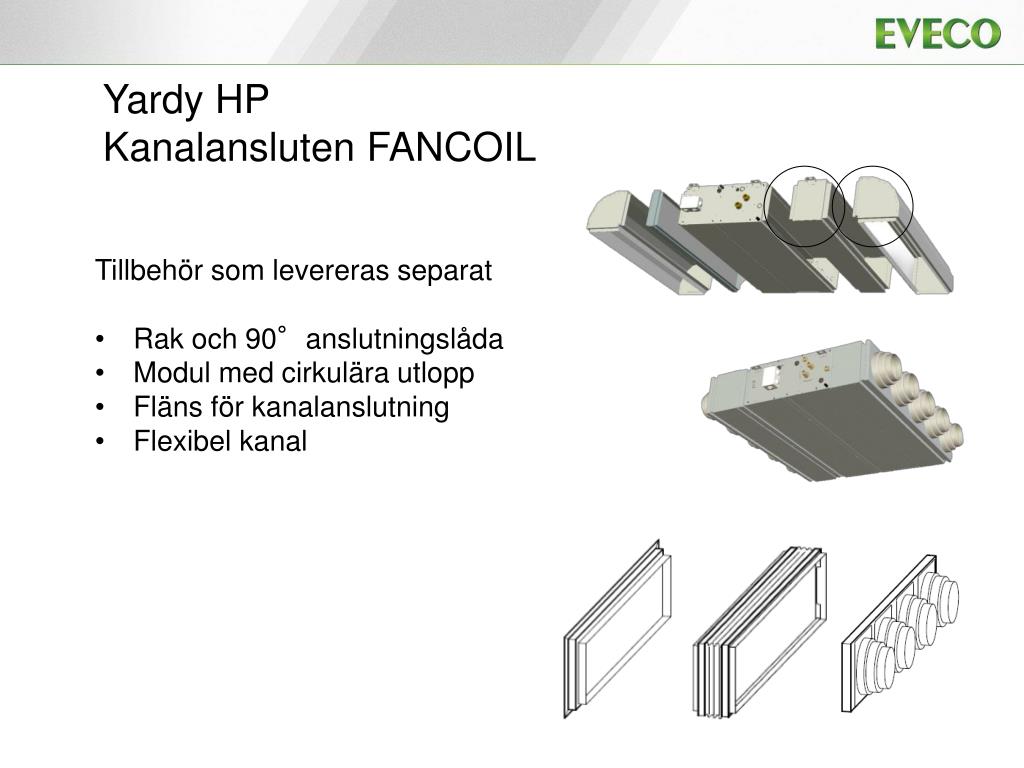

  18. Yardy HP Kanalansluten FANCOIL Tillbehör som levereras separat • Rak och 90°anslutningslåda • Modul med cirkulära utlopp • Fläns för kanalanslutning • Flexibel kanal

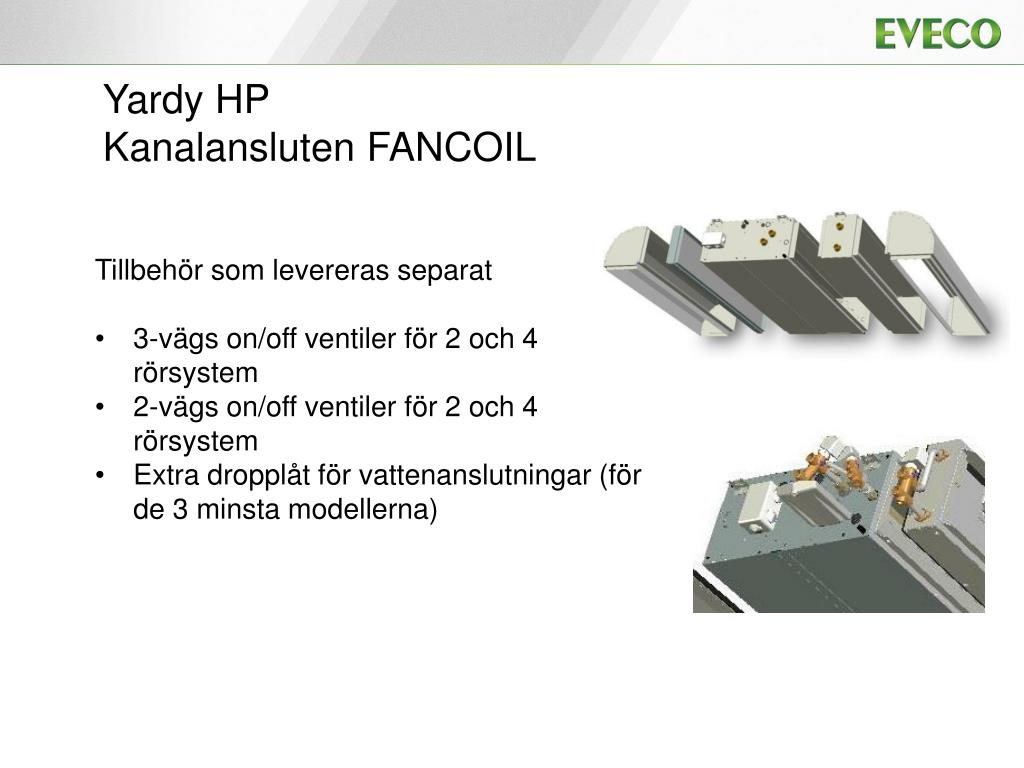

  19. Yardy HP Kanalansluten FANCOIL Tillbehör som levereras separat • 3-vägs on/off ventiler för 2 och 4 rörsystem • 2-vägs on/off ventiler för 2 och 4 rörsystem • Extra dropplåt för vattenanslutningar (för de 3 minsta modellerna)

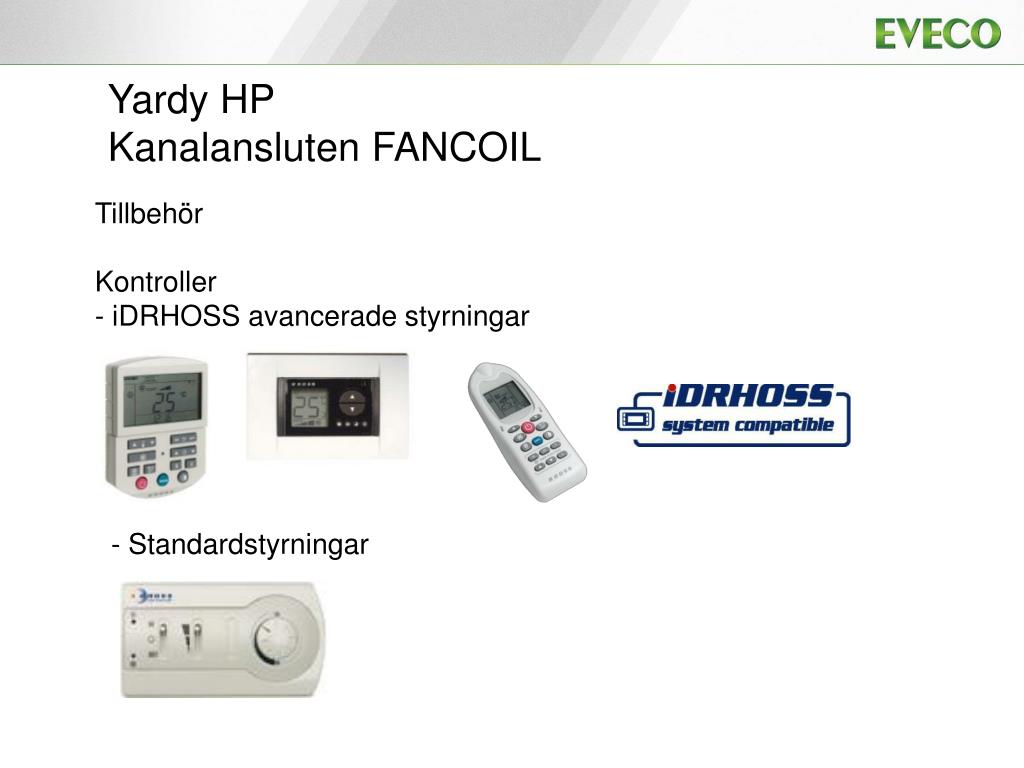

  20. Yardy HP Kanalansluten FANCOIL Tillbehör Kontroller - iDRHOSS avancerade styrningar - Standardstyrningar

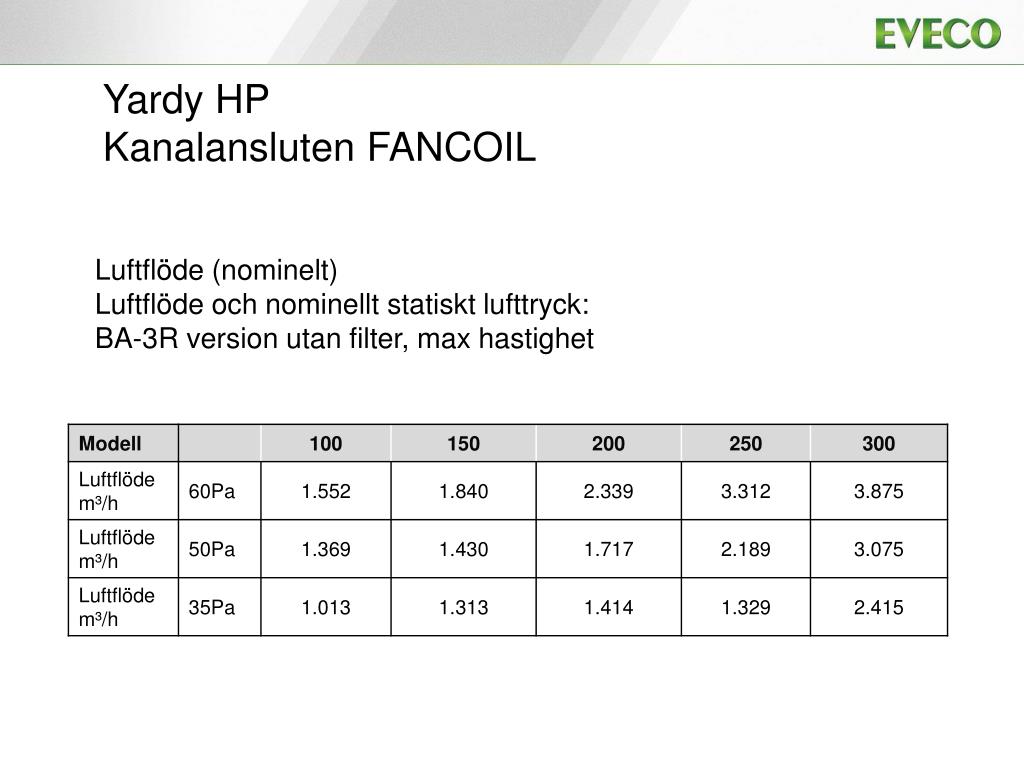

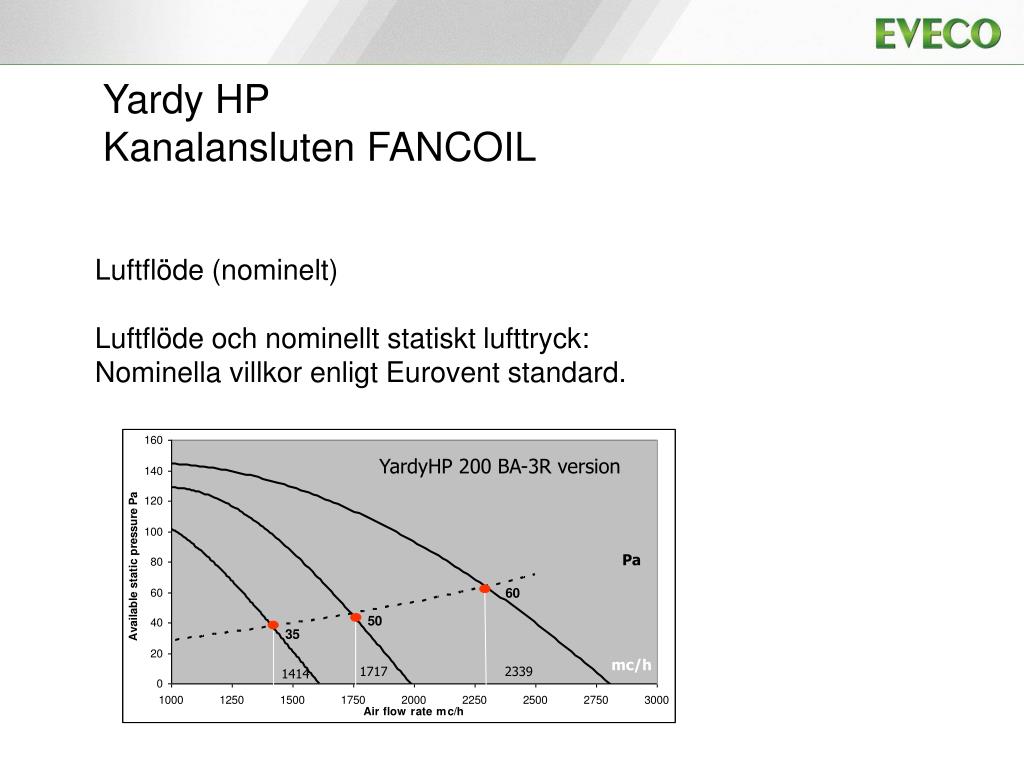

  21. Yardy HP Kanalansluten FANCOIL Luftflöde (nominelt) Luftflöde och nominellt statiskt lufttryck: BA-3R version utan filter, max hastighet

  22. Yardy HP Kanalansluten FANCOIL Luftflöde (nominelt) Luftflöde och nominellt statiskt lufttryck: Nominella villkor enligt Eurovent standard. YardyHP 200 BA-3R version Pa mc/h 1717 2339 1414

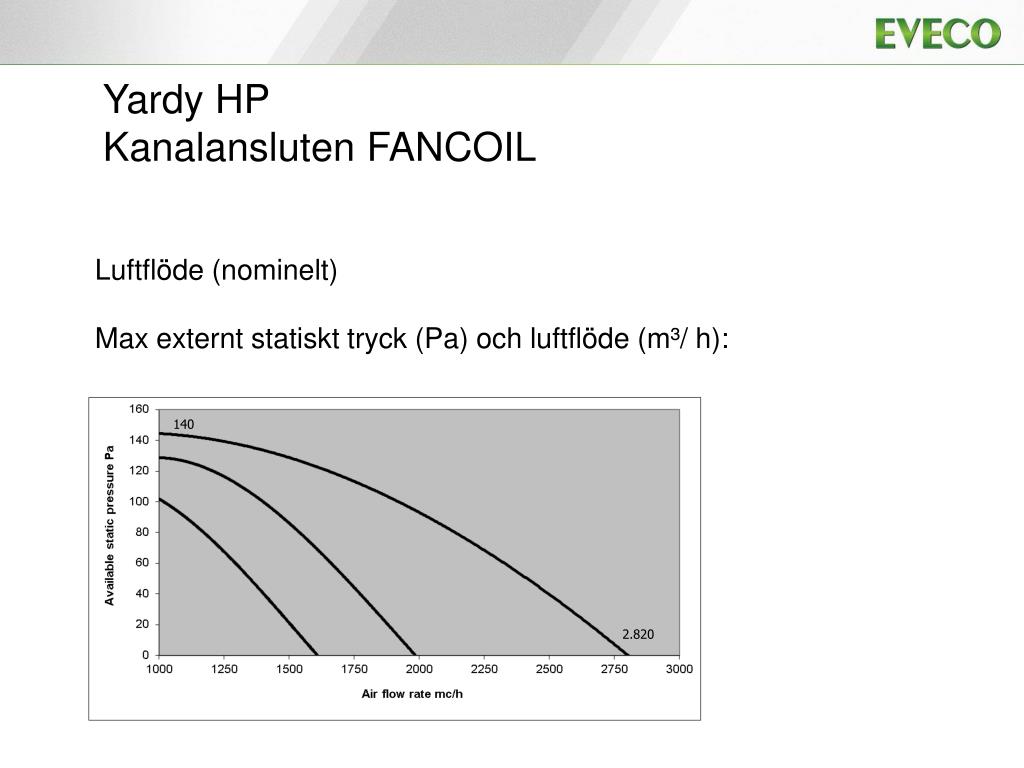

  23. Yardy HP Kanalansluten FANCOIL Luftflöde (nominelt) Max externt statiskt tryck (Pa) och luftflöde (m³/ h):

  24. Yardy HP Kanalansluten FANCOIL Luftflöde (nominelt) Max externt statiskt tryck (Pa) och luftflöde (m³/ h): 140 2.820

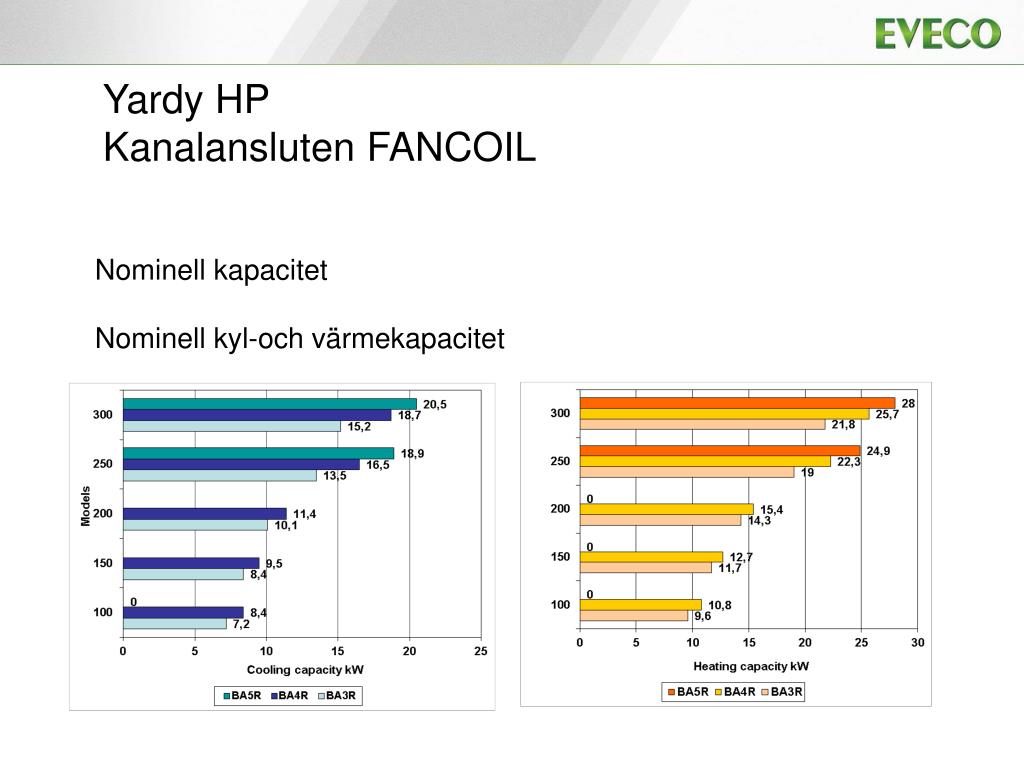

  25. Yardy HP Kanalansluten FANCOIL Nominell kapacitet Nominell kyl-och värmekapacitet

  26. inlet + radiated discharge Yardy HP Kanalansluten FANCOIL LJUDEFFEKT Ljudeffekt enligt Eurovent 8/12 akustisk testning Enheterna installerade mellan två efterklangsrum med utloppslådan, kanal och filter Två ljudeffekt fall: utlopp och inlopp + utstrålade, med statiskt tryck på 50 Pa vid medelhastighet, 60 Pa vid maximal hastighet och 35 Pa vid lägsta hastighet med samma kanalsammansättning
