  1. HSPA技术发展研究 信产部电信研究院 通信标准研究所

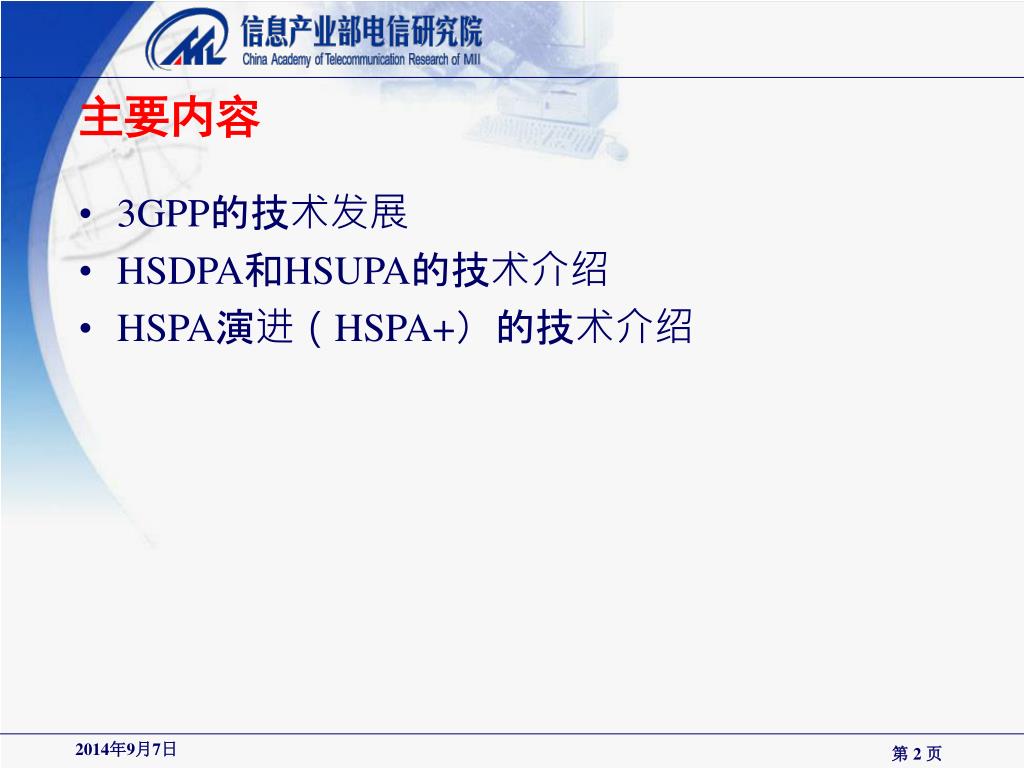

  2. 主要内容 • 3GPP的技术发展 • HSDPA和HSUPA的技术介绍 • HSPA演进（HSPA+）的技术介绍

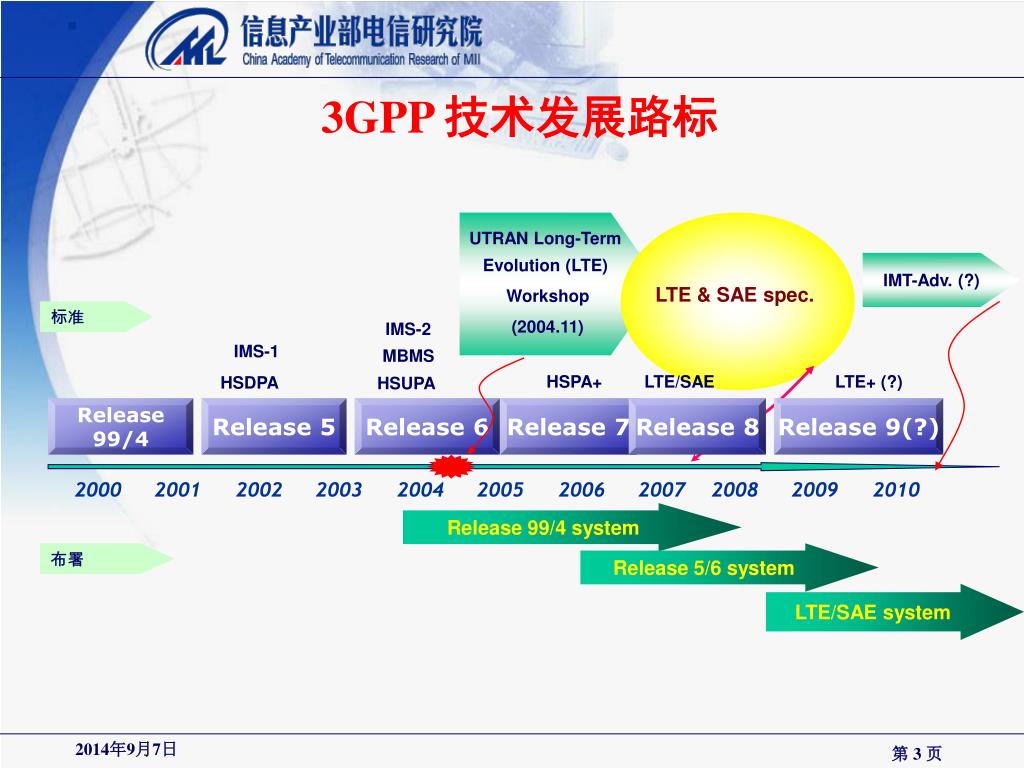

  3. UTRAN Long-Term Evolution (LTE) Workshop (2004.11) IMT-Adv. (?) LTE & SAE spec. 标准 IMS-2 IMS-1 MBMS HSPA+ LTE/SAE LTE+ (?) HSDPA HSUPA Release 99/4 Release 5 Release 6 Release 7 Release 8 Release 9(?) 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 Release 99/4 system 布署 Release 5/6 system LTE/SAE system 3GPP 技术发展路标

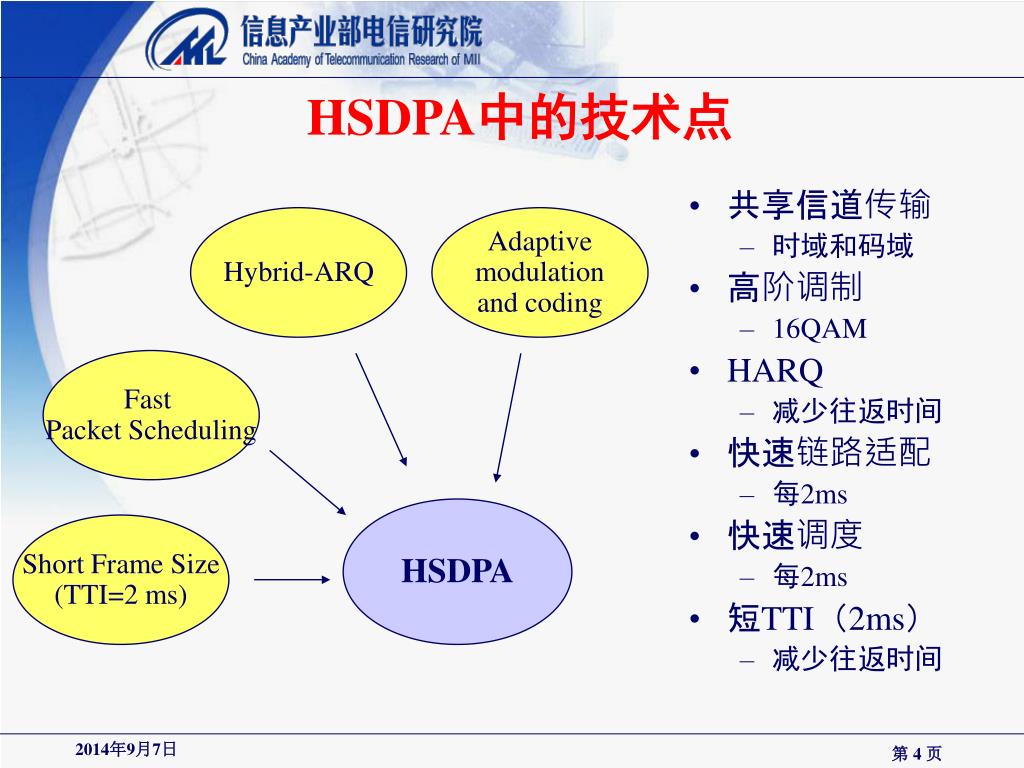

  4. 共享信道传输 时域和码域 高阶调制 16QAM HARQ 减少往返时间 快速链路适配 每2ms 快速调度 每2ms 短TTI（2ms） 减少往返时间 Hybrid-ARQ Adaptive modulation and coding Fast Packet Scheduling HSDPA Short Frame Size(TTI=2 ms) HSDPA中的技术点

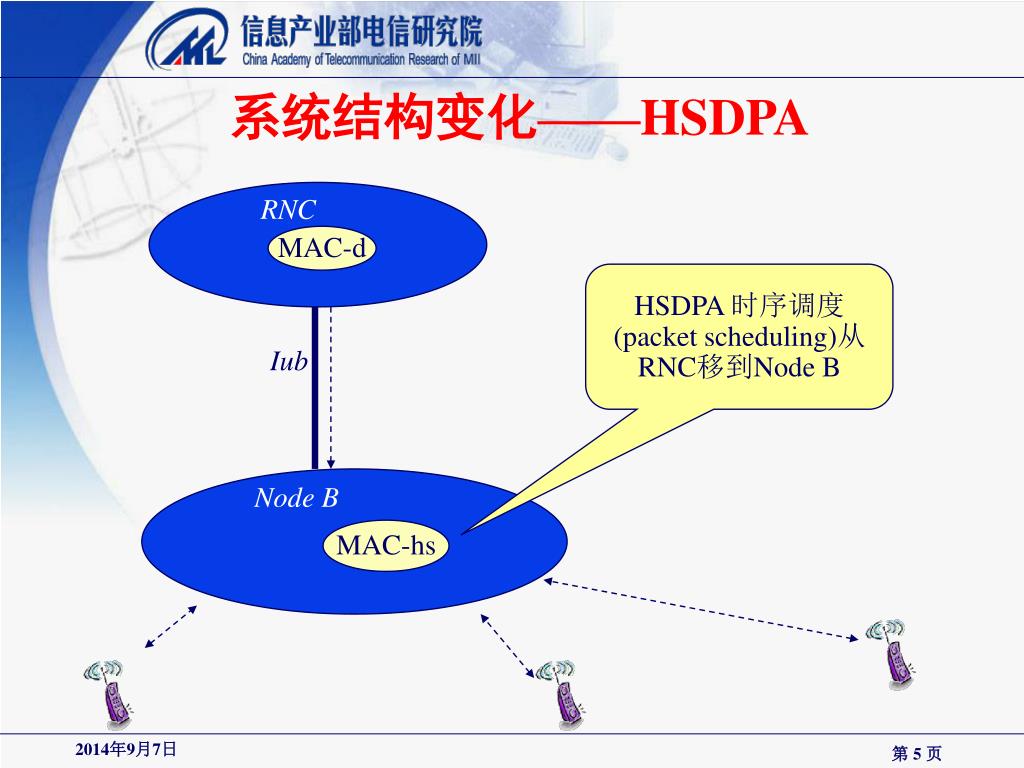

  5. RNC MAC-d HSDPA 时序调度 (packet scheduling)从RNC移到Node B Iub Node B MAC-hs 系统结构变化——HSDPA

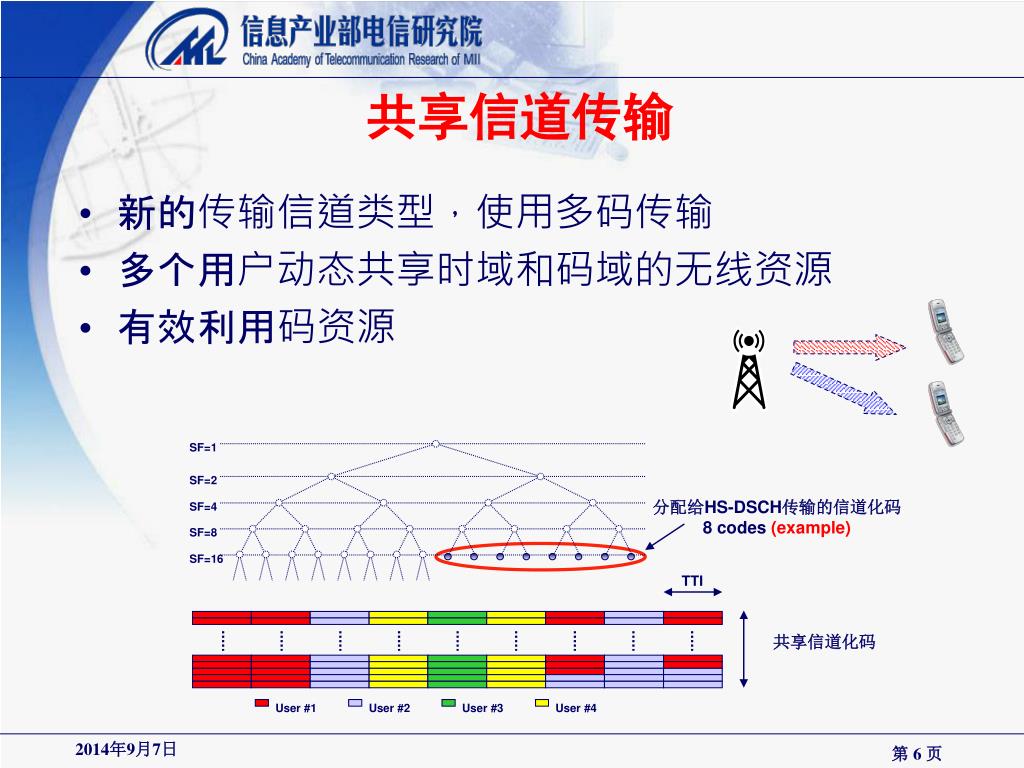

  6. SF=1 SF=2 分配给HS-DSCH传输的信道化码 8 codes (example) SF=4 SF=8 SF=16 共享信道传输 • 新的传输信道类型，使用多码传输 • 多个用户动态共享时域和码域的无线资源 • 有效利用码资源 TTI 共享信道化码 User #1 User #2 User #3 User #4

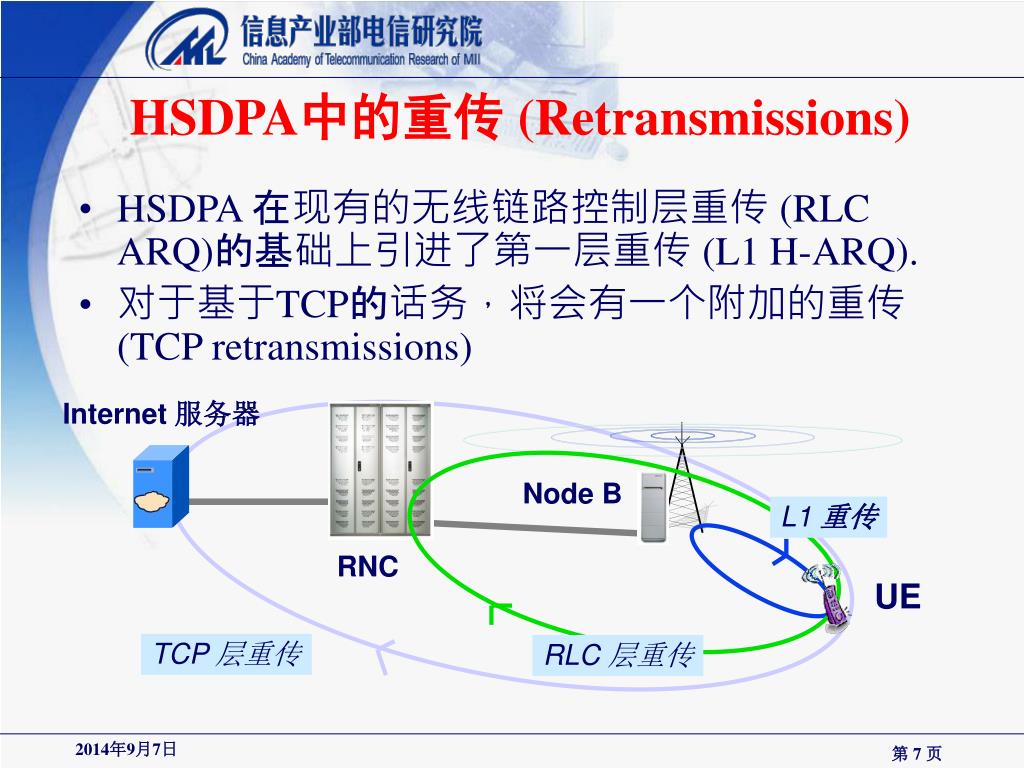

  7. Internet 服务器 Node B L1 重传 RNC UE TCP 层重传 RLC 层重传 HSDPA中的重传 (Retransmissions) • HSDPA 在现有的无线链路控制层重传 (RLC ARQ)的基础上引进了第一层重传 (L1 H-ARQ). • 对于基于TCP的话务，将会有一个附加的重传 (TCP retransmissions)

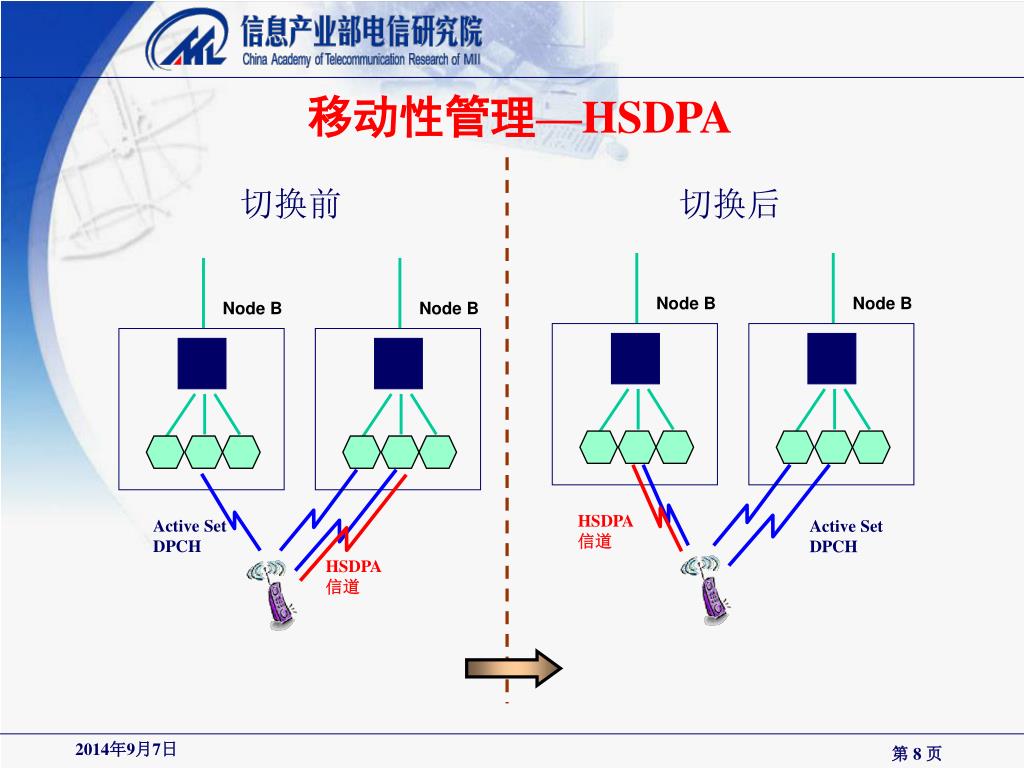

  8. 切换前 切换后 Node B Node B Node B Node B HSDPA 信道 Active Set DPCH Active Set DPCH HSDPA 信道 移动性管理—HSDPA

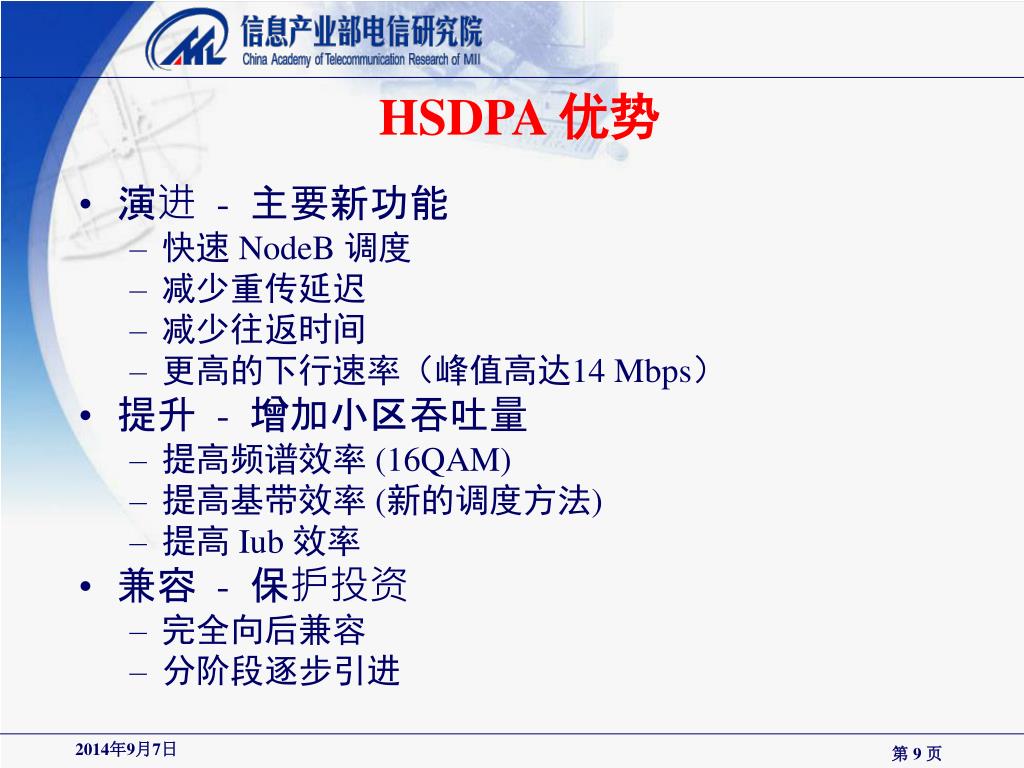

  9. HSDPA 优势 • 演进 - 主要新功能 • 快速 NodeB 调度 • 减少重传延迟 • 减少往返时间 • 更高的下行速率（峰值高达14 Mbps） • 提升 - 增加小区吞吐量 • 提高频谱效率 (16QAM) • 提高基带效率 (新的调度方法) • 提高 Iub 效率 • 兼容 - 保护投资 • 完全向后兼容 • 分阶段逐步引进

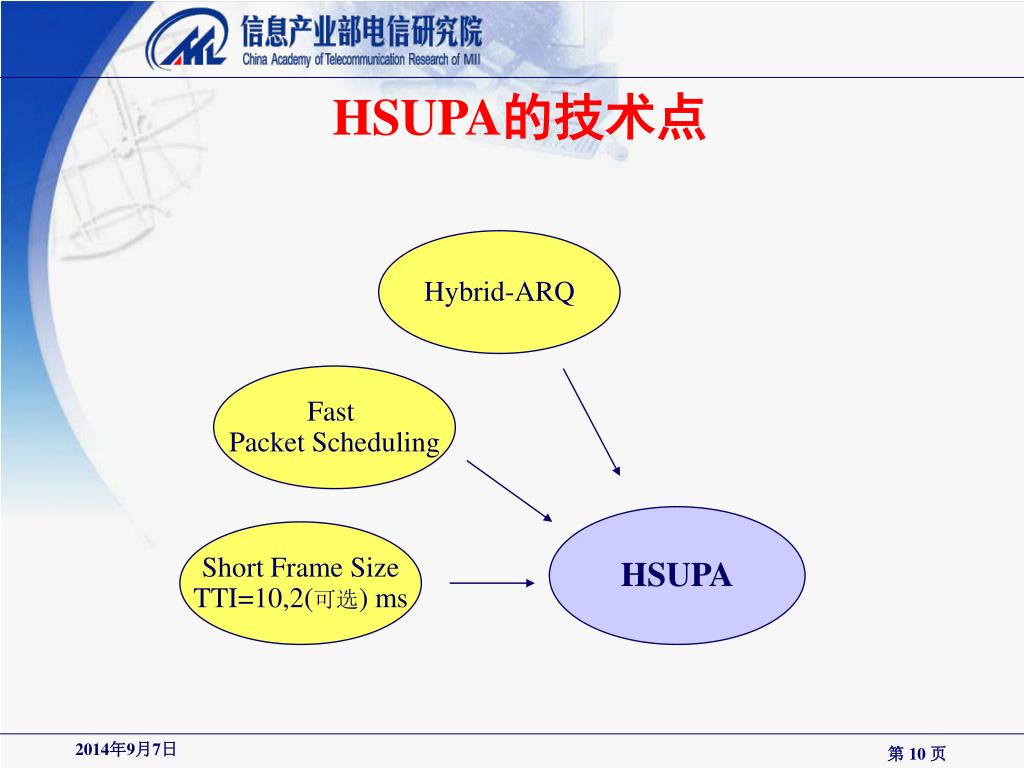

  10. Hybrid-ARQ Fast Packet Scheduling HSUPA Short Frame SizeTTI=10,2(可选) ms HSUPA的技术点

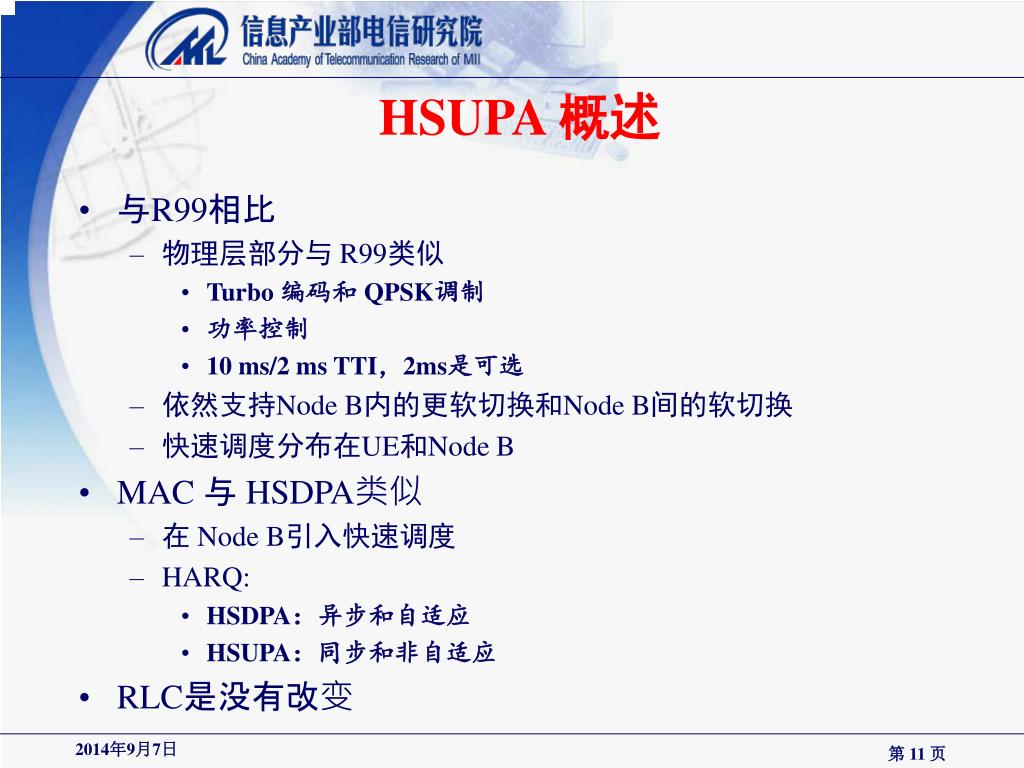

  11. HSUPA 概述 • 与R99相比 • 物理层部分与 R99类似 • Turbo 编码和 QPSK调制 • 功率控制 • 10 ms/2 ms TTI，2ms是可选 • 依然支持Node B内的更软切换和Node B间的软切换 • 快速调度分布在UE和Node B • MAC 与 HSDPA类似 • 在 Node B引入快速调度 • HARQ: • HSDPA：异步和自适应 • HSUPA：同步和非自适应 • RLC是没有改变

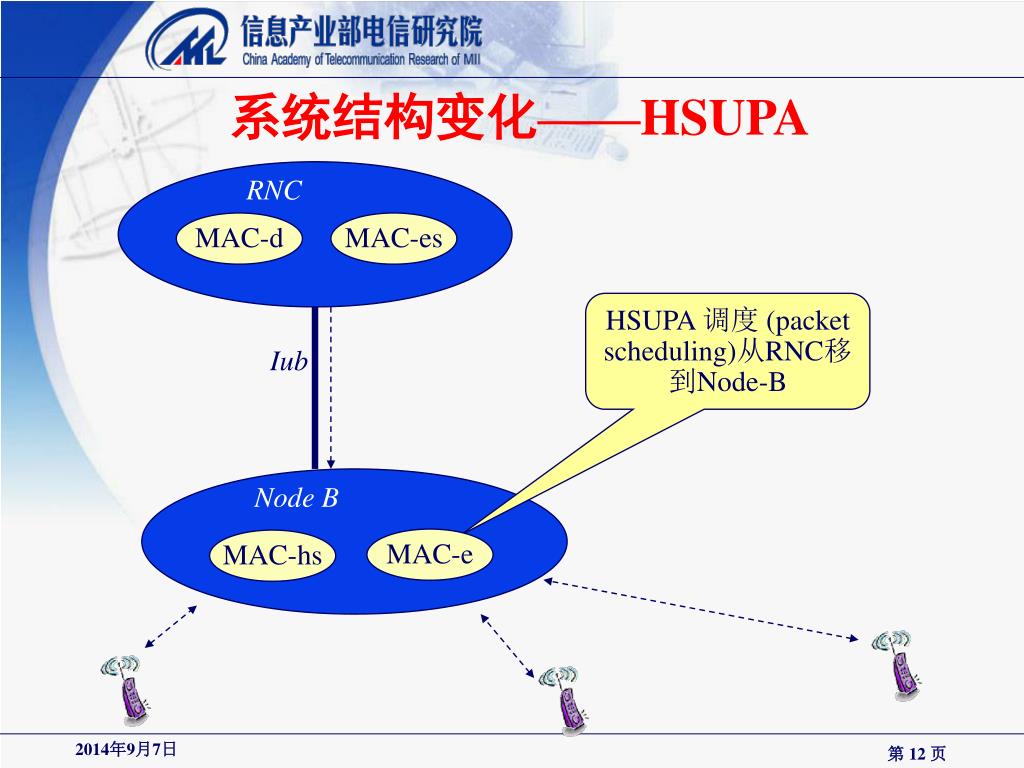

  12. 系统结构变化——HSUPA RNC MAC-d MAC-es HSUPA 调度 (packet scheduling)从RNC移到Node-B Iub Node B MAC-e MAC-hs

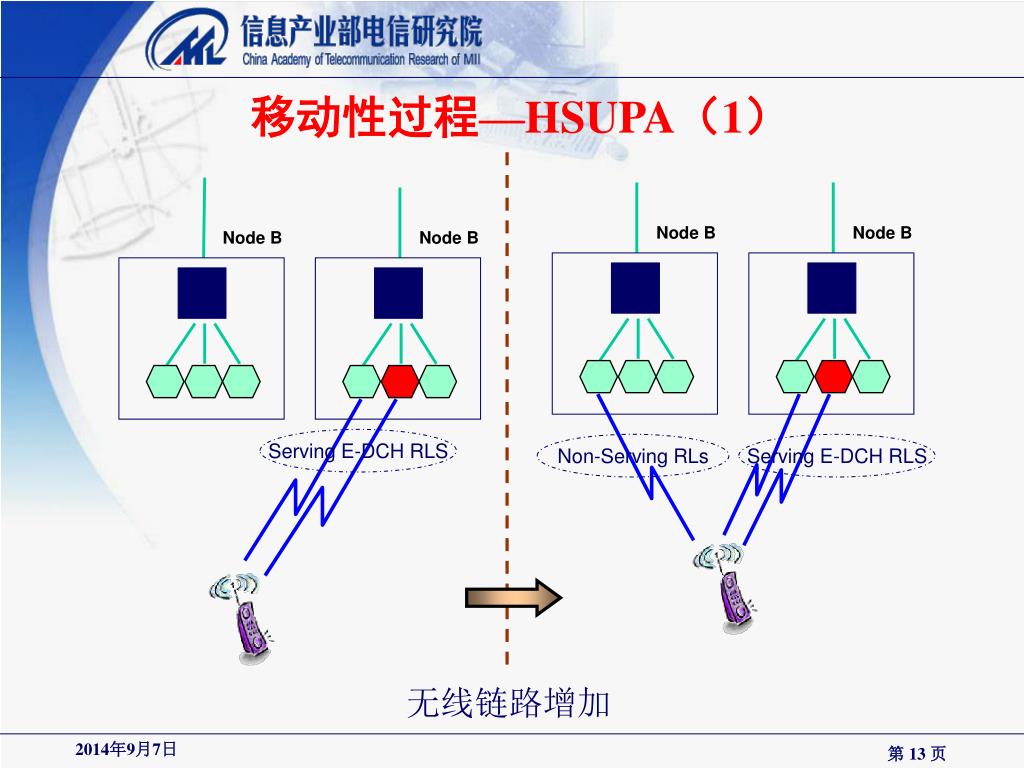

  13. Node B Node B Node B Node B Serving E-DCH RLS Non-Serving RLs Serving E-DCH RLS 移动性过程—HSUPA（1） 无线链路增加

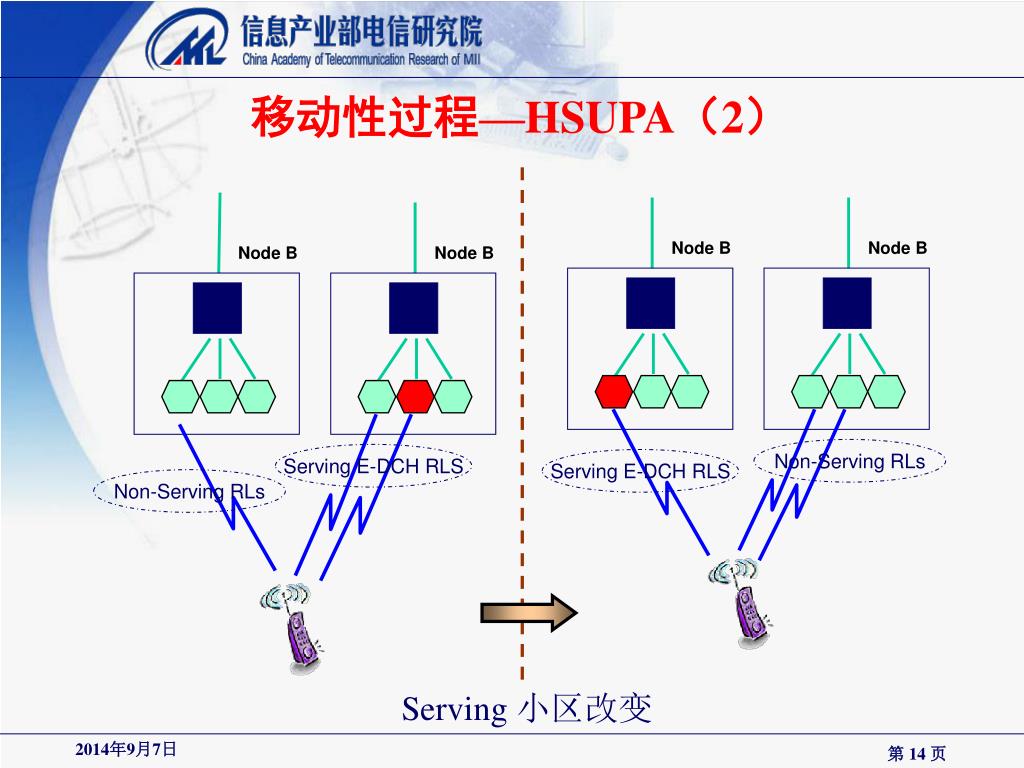

  14. 移动性过程—HSUPA（2） Node B Node B Node B Node B Non-Serving RLs Serving E-DCH RLS Serving E-DCH RLS Non-Serving RLs Serving 小区改变

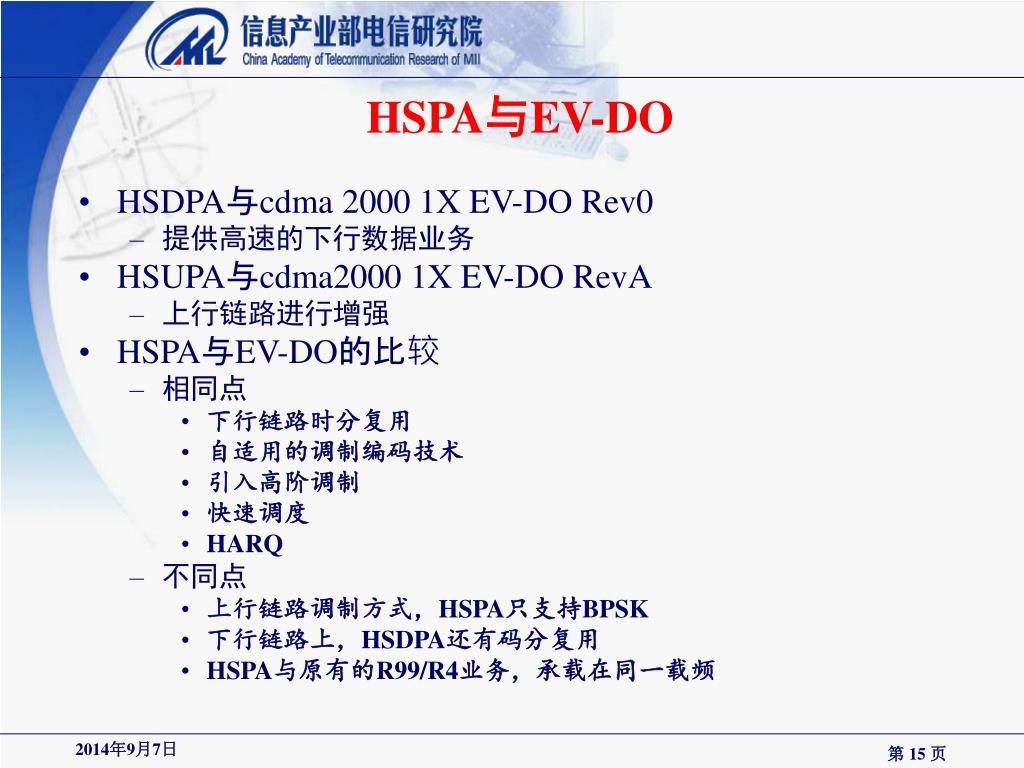

  15. HSPA与EV-DO • HSDPA与cdma 2000 1X EV-DO Rev0 • 提供高速的下行数据业务 • HSUPA与cdma2000 1X EV-DO RevA • 上行链路进行增强 • HSPA与EV-DO的比较 • 相同点 • 下行链路时分复用 • 自适用的调制编码技术 • 引入高阶调制 • 快速调度 • HARQ • 不同点 • 上行链路调制方式，HSPA只支持BPSK • 下行链路上，HSDPA还有码分复用 • HSPA与原有的R99/R4业务，承载在同一载频

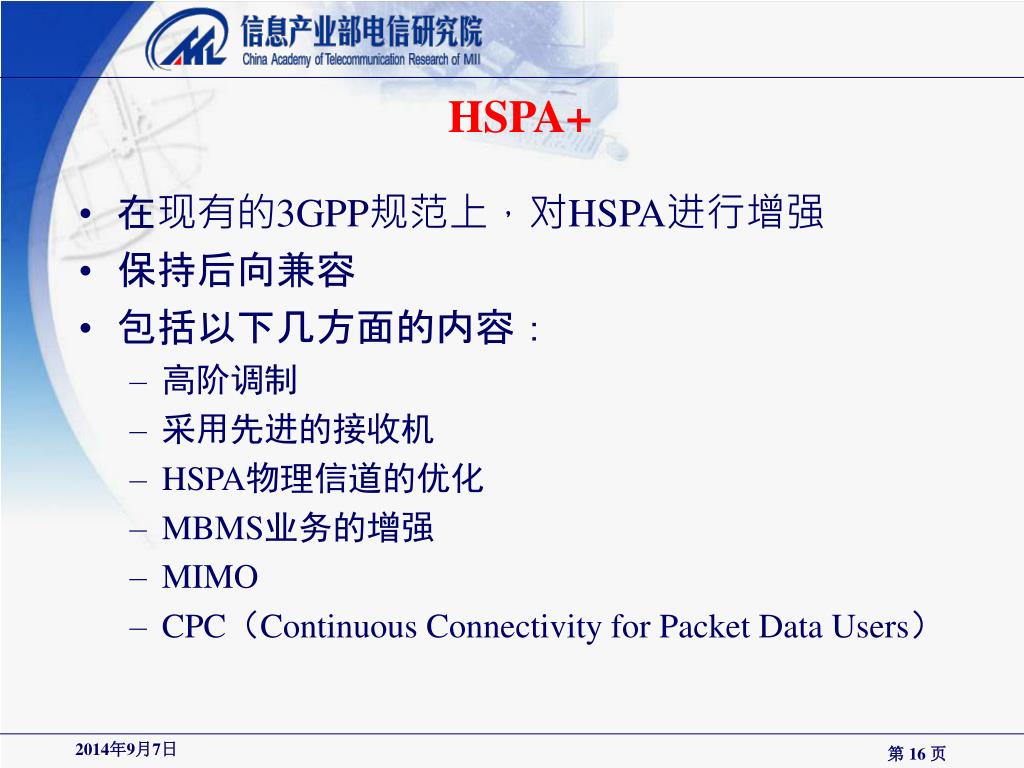

  16. HSPA+ • 在现有的3GPP规范上，对HSPA进行增强 • 保持后向兼容 • 包括以下几方面的内容： • 高阶调制 • 采用先进的接收机 • HSPA物理信道的优化 • MBMS业务的增强 • MIMO • CPC（Continuous Connectivity for Packet Data Users）

  17. 谢谢！ 徐菲 xufei@mail.ritt.com.cn
