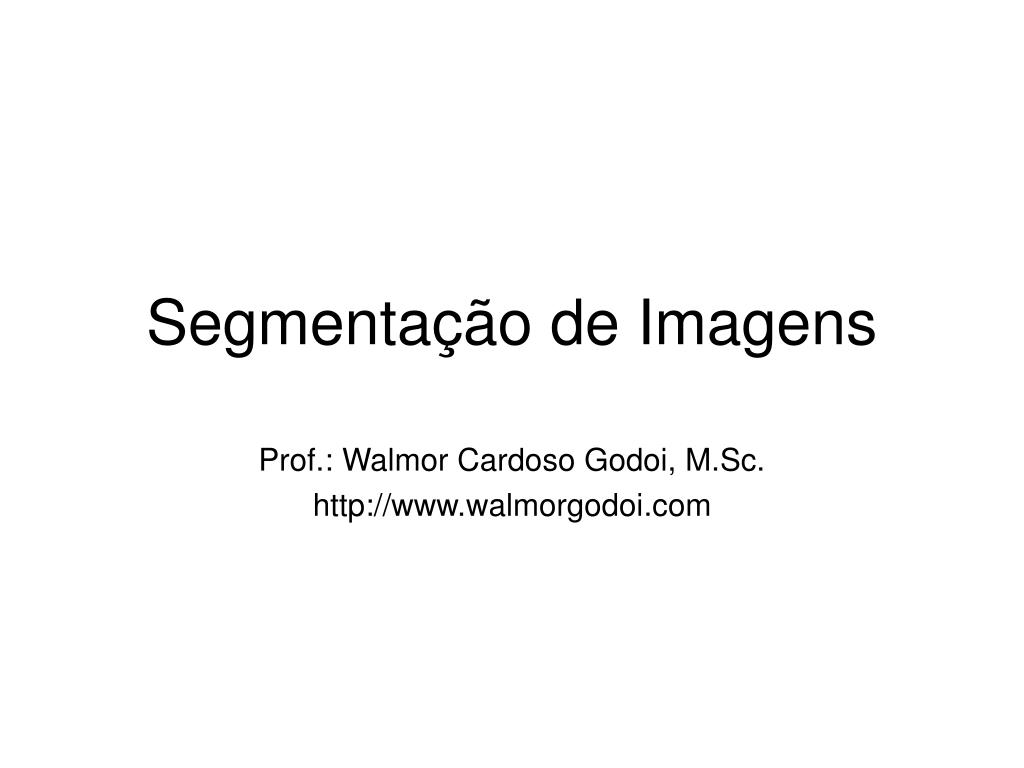

  1. Segmentação de Imagens Prof.: Walmor Cardoso Godoi, M.Sc. http://www.walmorgodoi.com

  2. Segmentação de Imagens

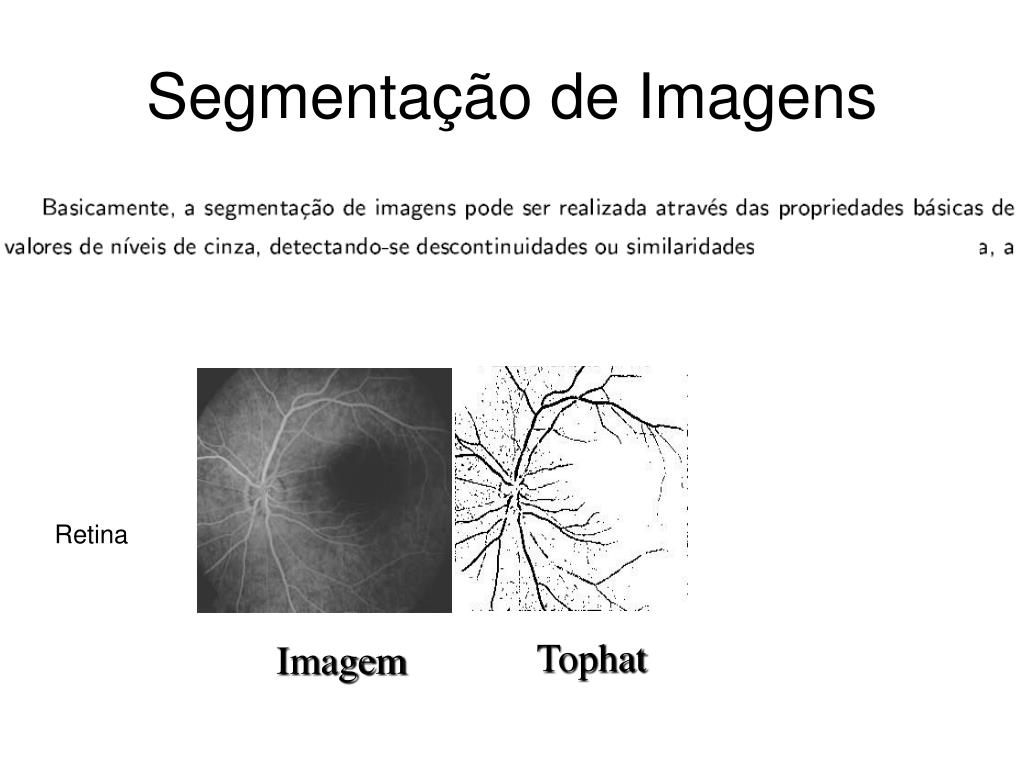

  3. Imagem Tophat Segmentação de Imagens Retina

  4. Detecção de Descontinuidades • Tipos de descontinuidades • Pontos • Linhas • Bordas • Métodos • Uso de Máscaras

  5. Detecção de Descontinuidades • Pontos • Retas

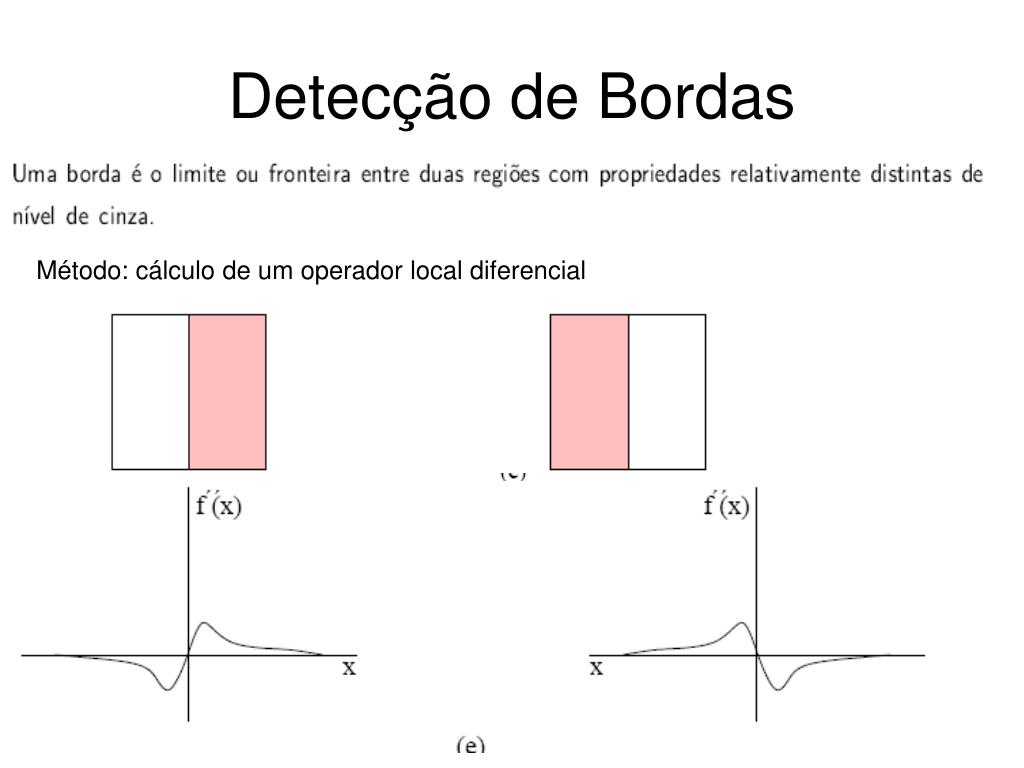

  6. Detecção de Bordas Método: cálculo de um operador local diferencial

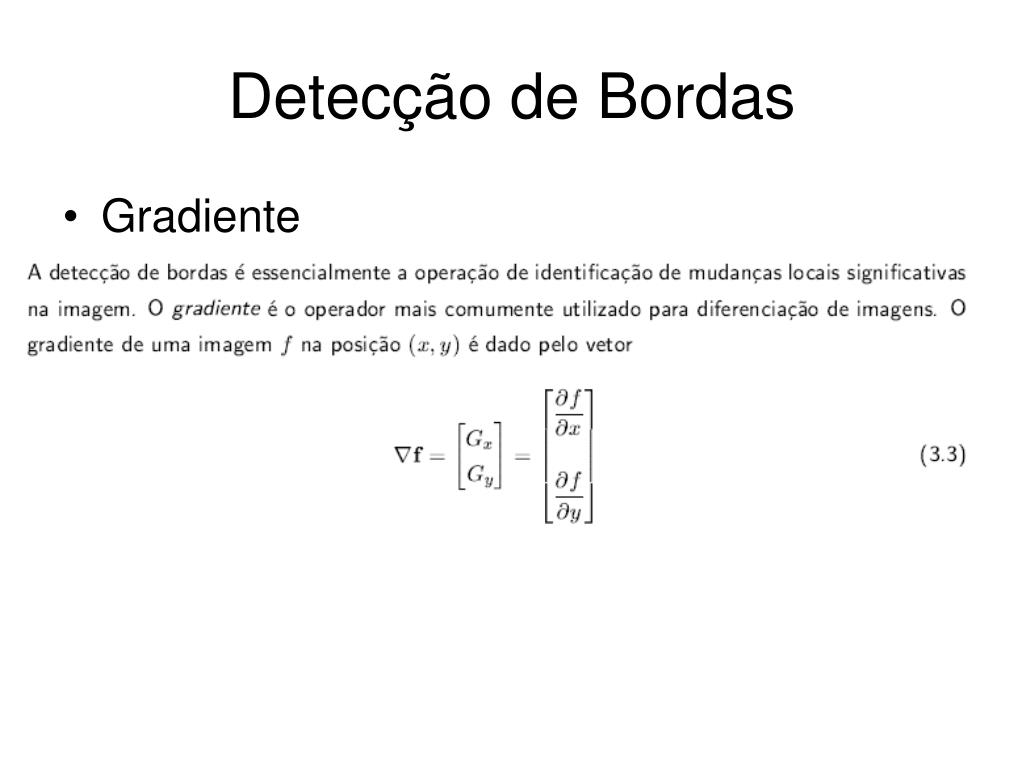

  7. Detecção de Bordas • Gradiente

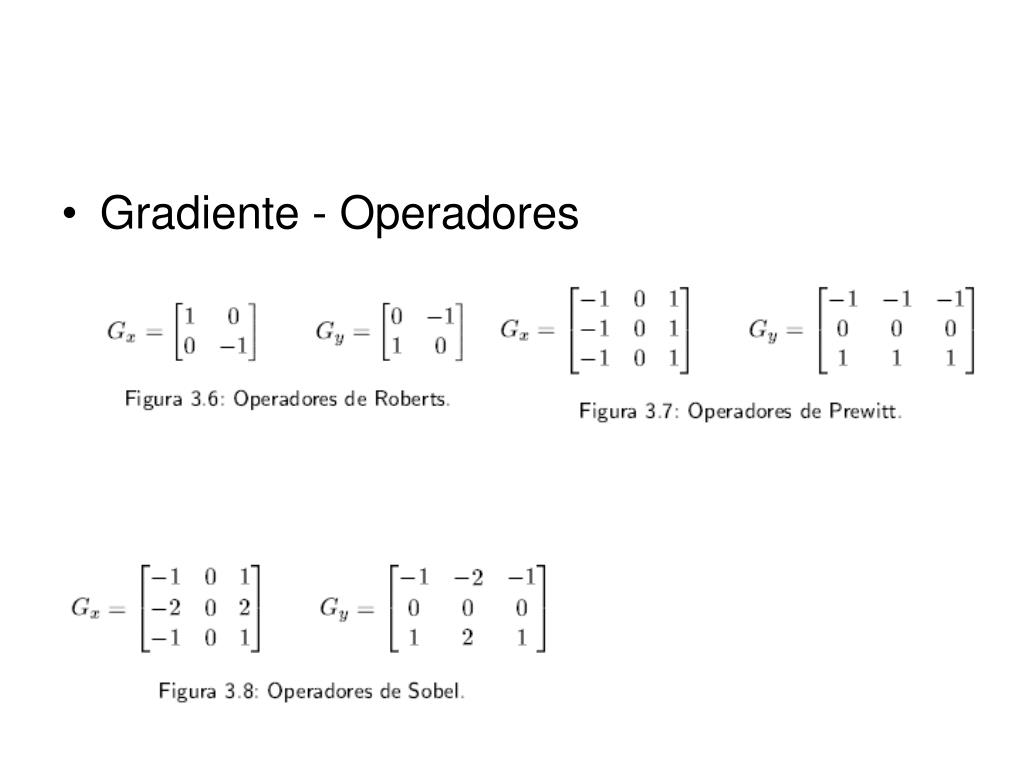

  8. Gradiente - Operadores

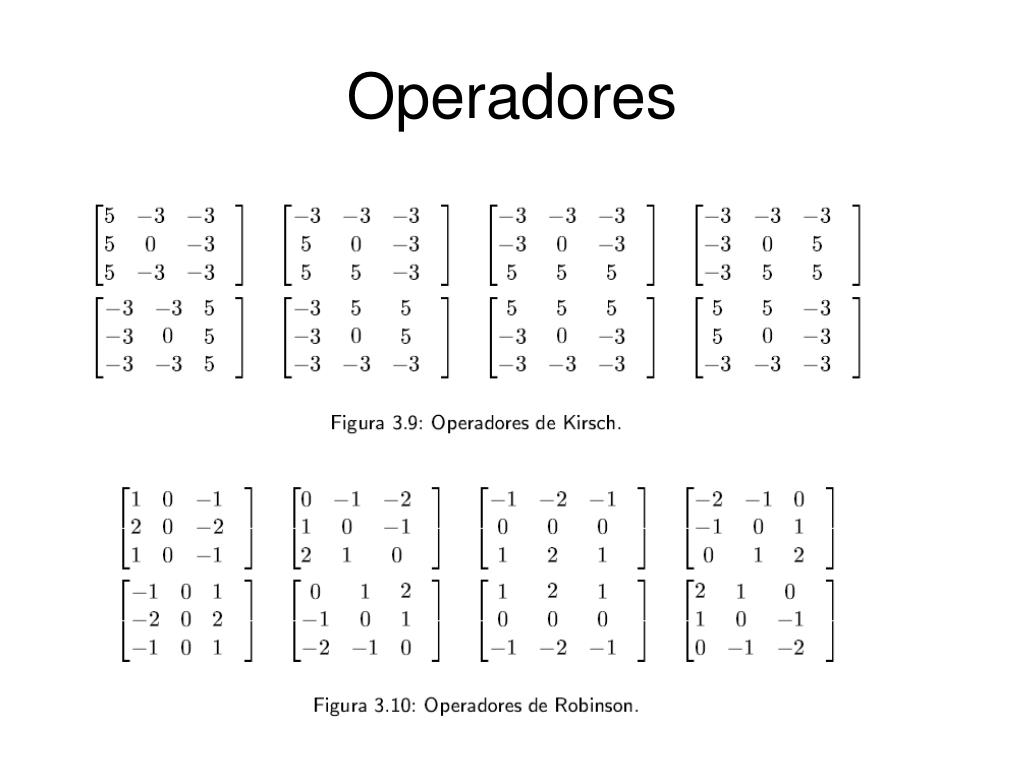

  9. Operadores

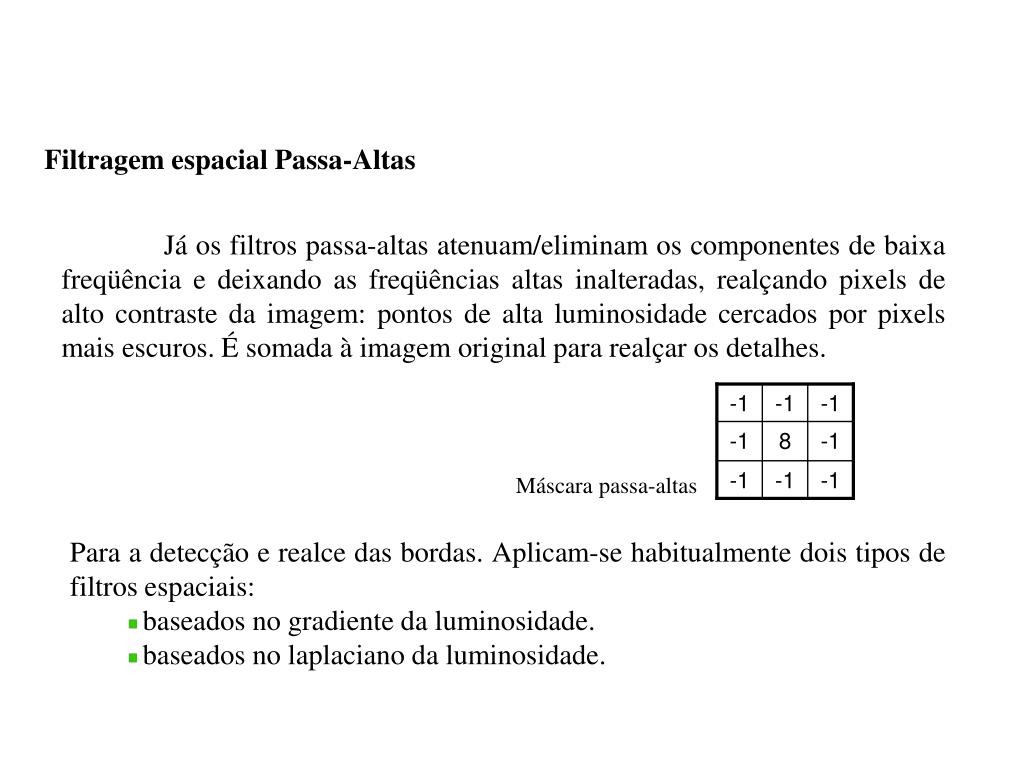

  10. -1 -1 -1 -1 8 -1 -1 -1 -1 Filtragem espacial Passa-Altas Já os filtros passa-altas atenuam/eliminam os componentes de baixa freqüência e deixando as freqüências altas inalteradas, realçando pixels de alto contraste da imagem: pontos de alta luminosidade cercados por pixels mais escuros. É somada à imagem original para realçar os detalhes. Máscara passa-altas • Para a detecção e realce das bordas. Aplicam-se habitualmente dois tipos de filtros espaciais: • baseados no gradiente da luminosidade. • baseados no laplaciano da luminosidade.

  11. -1 1 -1 0 -1 -1 1 0 0 0 -1 0 1 1 0 1 -1 1 1 3 1 3 Filtro de Prewitt O filtro de detecção de contornos de Prewitt cria uma imagem onde as bordas (mudanças grandes nos valores do nível de cinza) sejam mostradas. A detecção de contornos de Prewitt produz uma imagem onde uns valores mais elevados do nível de cinza indiquem a presença de uma borda entre dois objetos. O filtro de detecção de contornos de Prewitt calcula a raiz quadrada da soma dos quadrados de dois templates (máscaras) 3X3. É um dos filtros os mais populares da detecção da borda 3X3. O filtro da detecção da borda de Prewitt usa os dois moldes 3X3 calcular o valor do gradiente: X Y O gradiente de Prewitt é dado por: SQRT (X*X + Y*Y)

  12. 0 -1 1 -2 -1 0 0 -1 -1 -1 2 0 0 4 0 -2 0 -1 1 1 0 0 2 -1 0 1 -1 1 4 1 4 Filtro de Sobel O filtro de Sobel é apenas uma versão mais “pesada” deste: X Y Laplaciano O laplaciano é um operador que pode ser definido como:

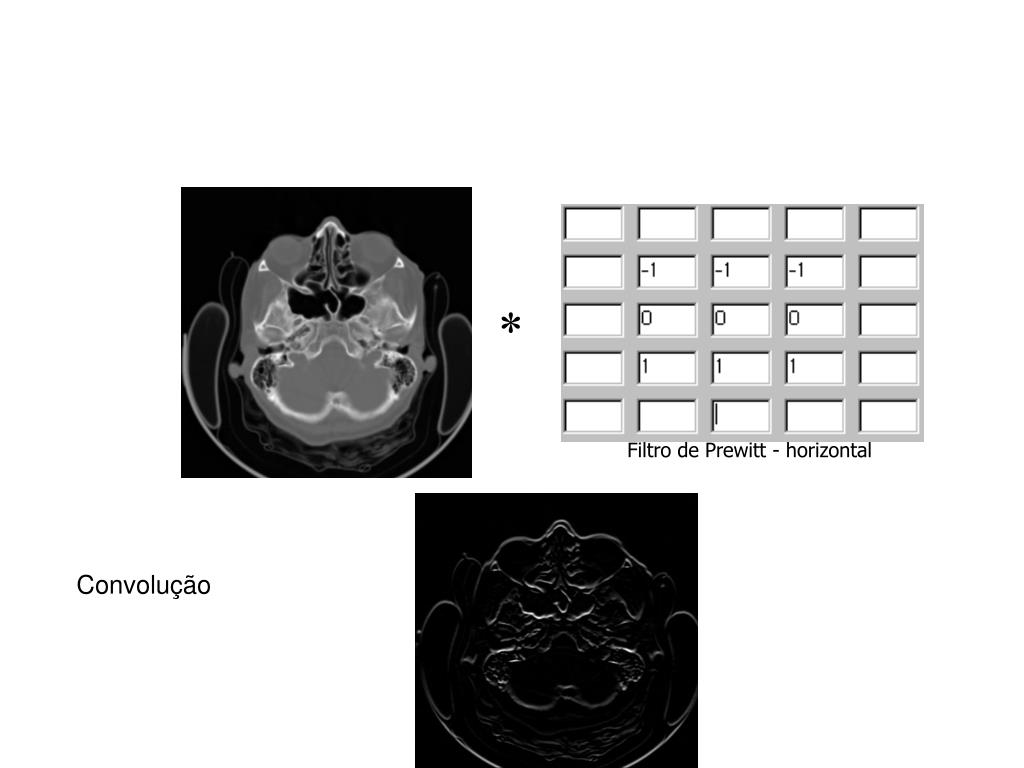

  13. Filtro de Prewitt - horizontal Convolução

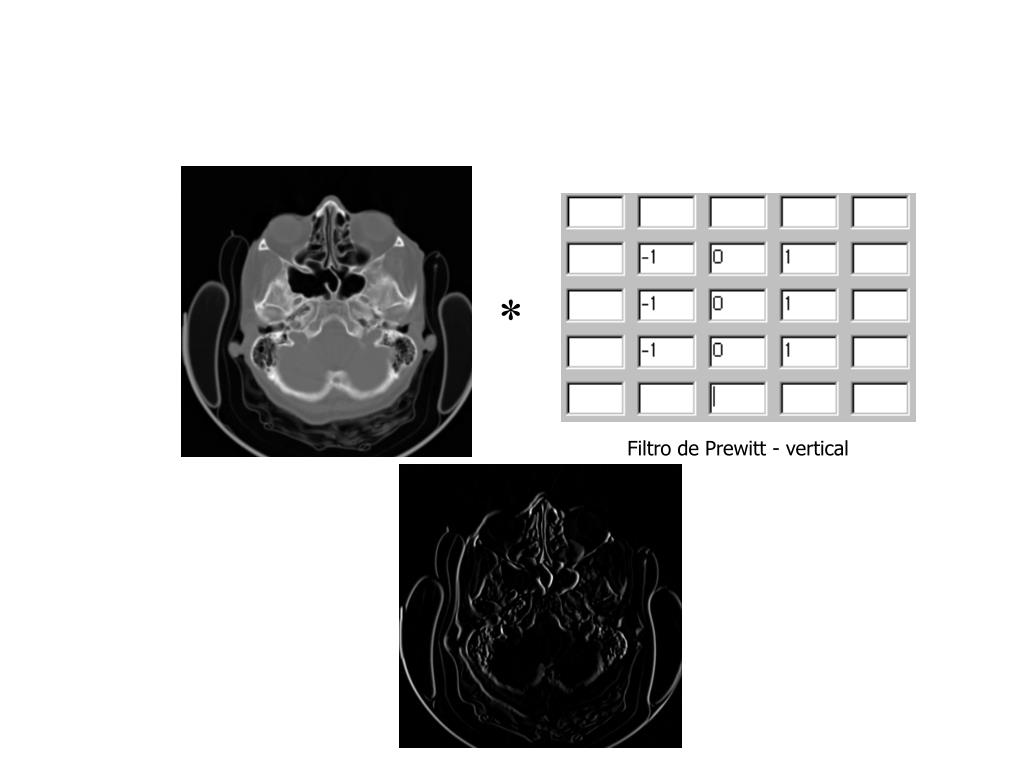

  14. Filtro de Prewitt - vertical

  15. PRÉ-PROCESSAMENTO (soma das componentes) 

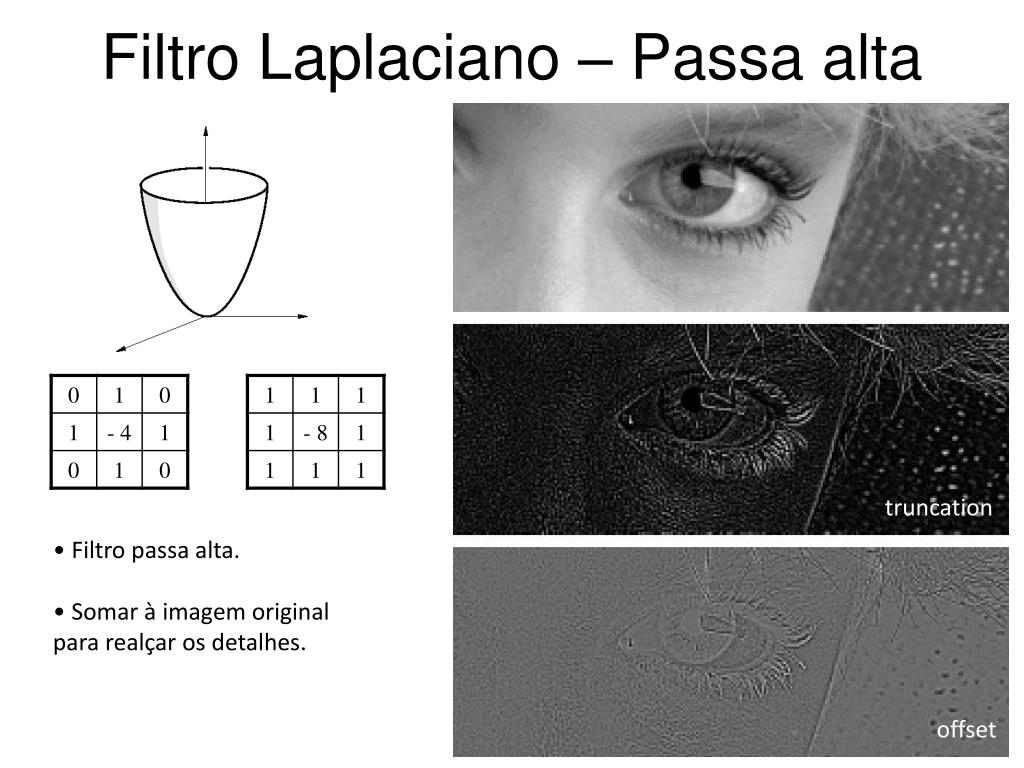

  16. Filtro Laplaciano – Passa alta truncation • Filtro passa alta. • Somar à imagem originalpara realçar os detalhes. offset

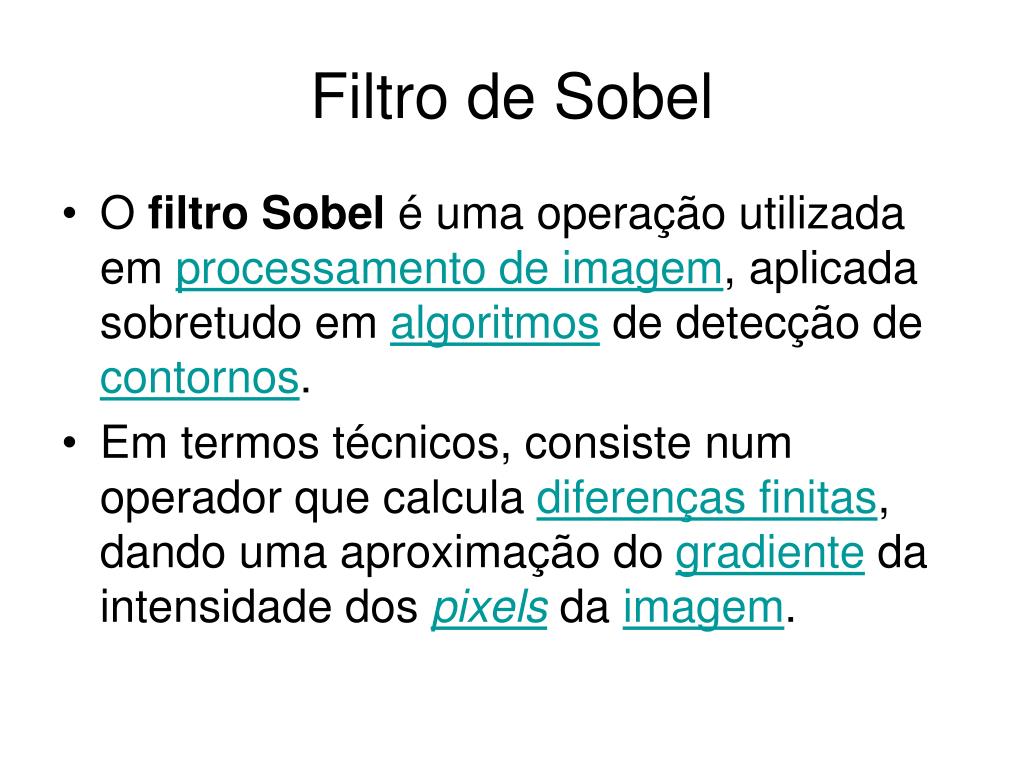

  17. Filtro de Sobel • O filtro Sobel é uma operação utilizada em processamento de imagem, aplicada sobretudo em algoritmos de detecção de contornos. • Em termos técnicos, consiste num operador que calcula diferenças finitas, dando uma aproximação do gradiente da intensidade dos pixels da imagem.

  18. Filtro de Sobel

  19. Segmentação Global • Limiarização

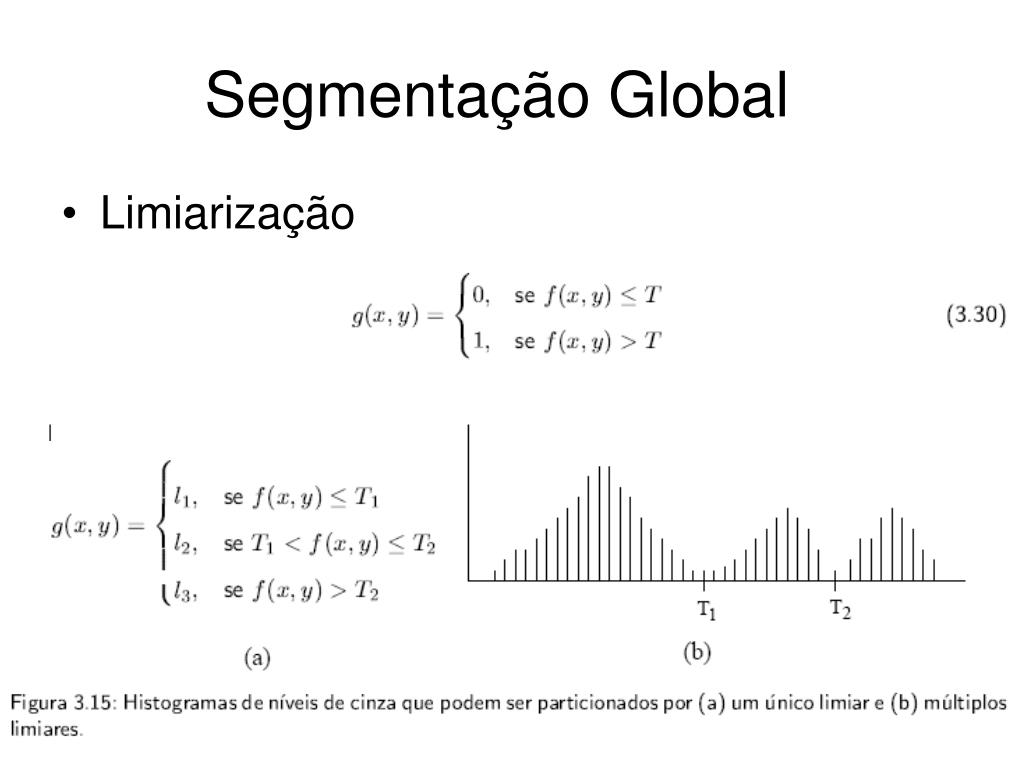

  20. Segmentação • Limiarização Global T

  21. Imagem a segmentar Histograma de intensidades TécnicasSegmentação (Binarização) • Consiste em separar o histograma de uma imagem em duas regiões • Escolha do limiar via histograma • ExemploLimiar=155

  22. Histograma de intensidades Imagem a segmentar TécnicasSegmentação • Limiarização • Escolha do limiar pelo algoritmo do triângulo • ExemploLimiar=152 • Determinação de fronteiras • Uma alternativa à limiarização consiste em encontrar os pixels que definem as fronteiras do objectos • Gradiente • Exemplo

  23. Segmentação de Regiões • A simplificação da imagem é uma questão central na visão computacional, o que pode ser feito reduzindo-se as informações da imagem para regiões mais ou menos homogêneas. • O resultado é uma “caricatura” da realidade onde somente a parte importante está presente, sendo que os detalhes desnecessários e ruídos são extraídos. • Aplicações: • Radiologia (CAD) • Controle de qualidade • Inspeção automatizada de peças em fábricas • Visão robótica

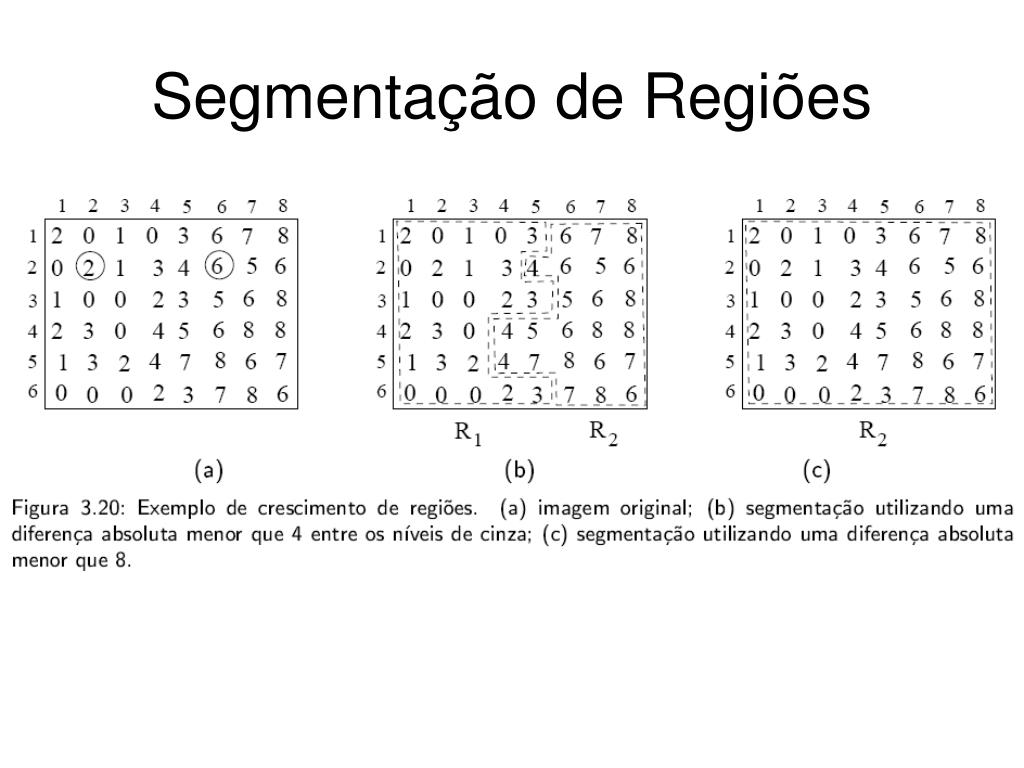

  24. Segmentação de Regiões

  25. SEGMENTAÇÃO

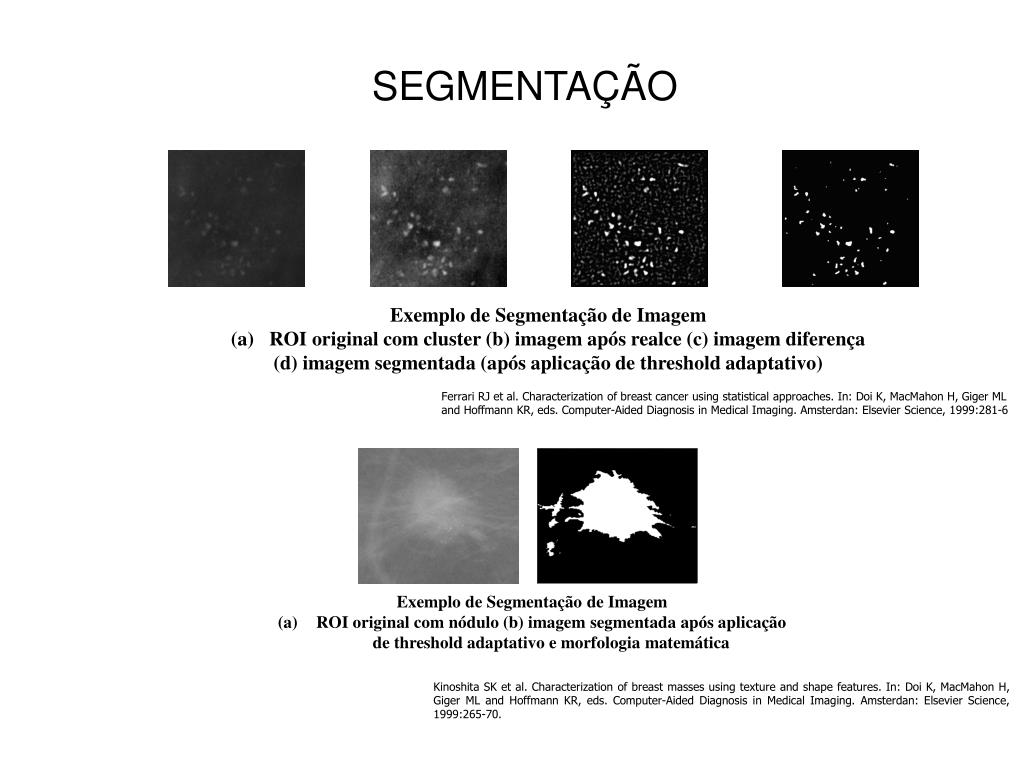

  26. Exemplo de Segmentação de Imagem • ROI original com cluster (b) imagem após realce (c) imagem diferença • (d) imagem segmentada (após aplicação de threshold adaptativo) SEGMENTAÇÃO Ferrari RJ et al. Characterization of breast cancer using statistical approaches. In: Doi K, MacMahon H, Giger ML and Hoffmann KR, eds. Computer-Aided Diagnosis in Medical Imaging. Amsterdan: Elsevier Science, 1999:281-6 • Exemplo de Segmentação de Imagem • ROI original com nódulo (b) imagem segmentada após aplicação de threshold adaptativo e morfologia matemática Kinoshita SK et al. Characterization of breast masses using texture and shape features. In: Doi K, MacMahon H, Giger ML and Hoffmann KR, eds. Computer-Aided Diagnosis in Medical Imaging. Amsterdan: Elsevier Science, 1999:265-70.

  27. Binarização

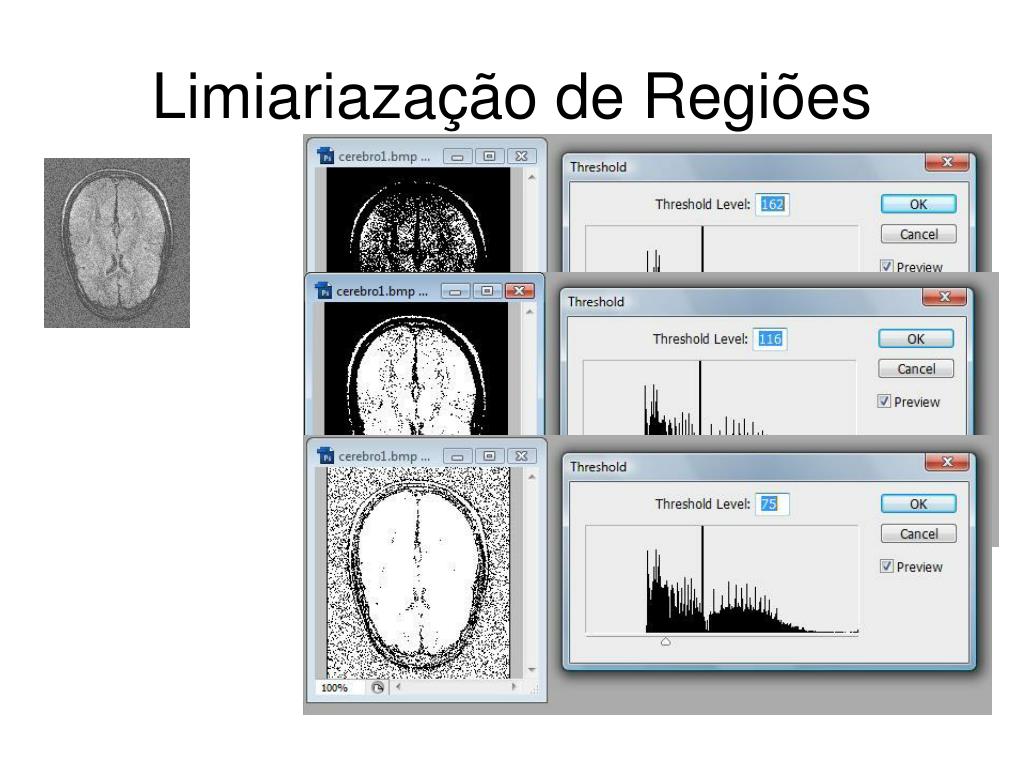

  28. Limiariazação de Regiões

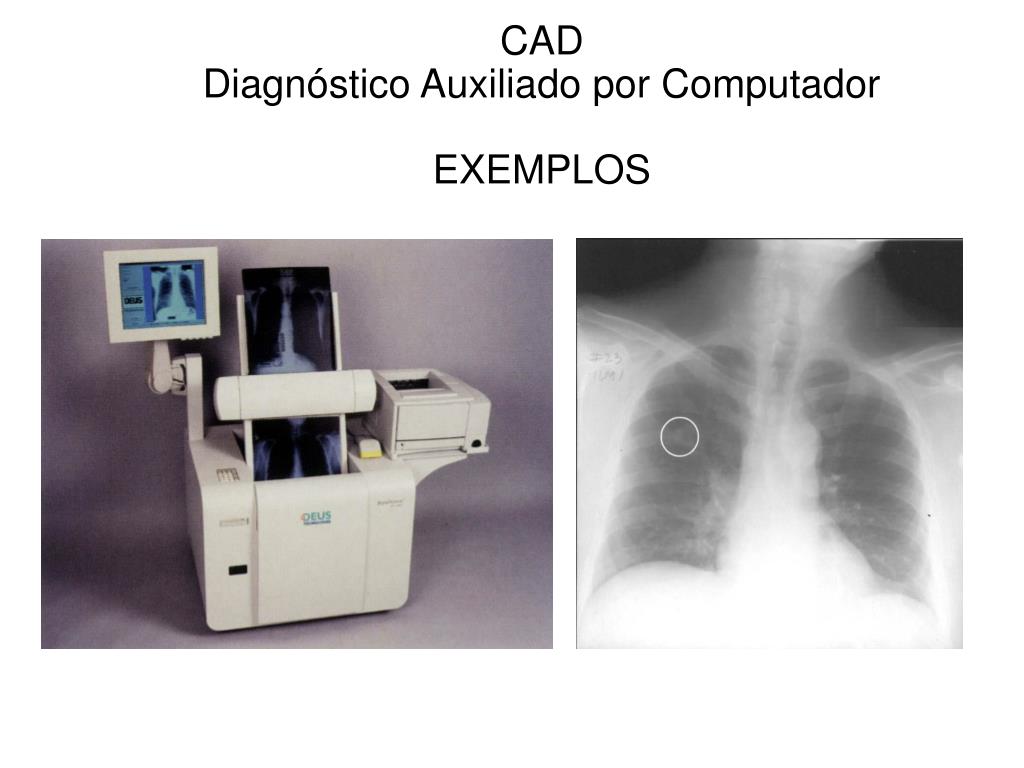

  29. CADDiagnóstico Auxiliado por ComputadorEXEMPLOS

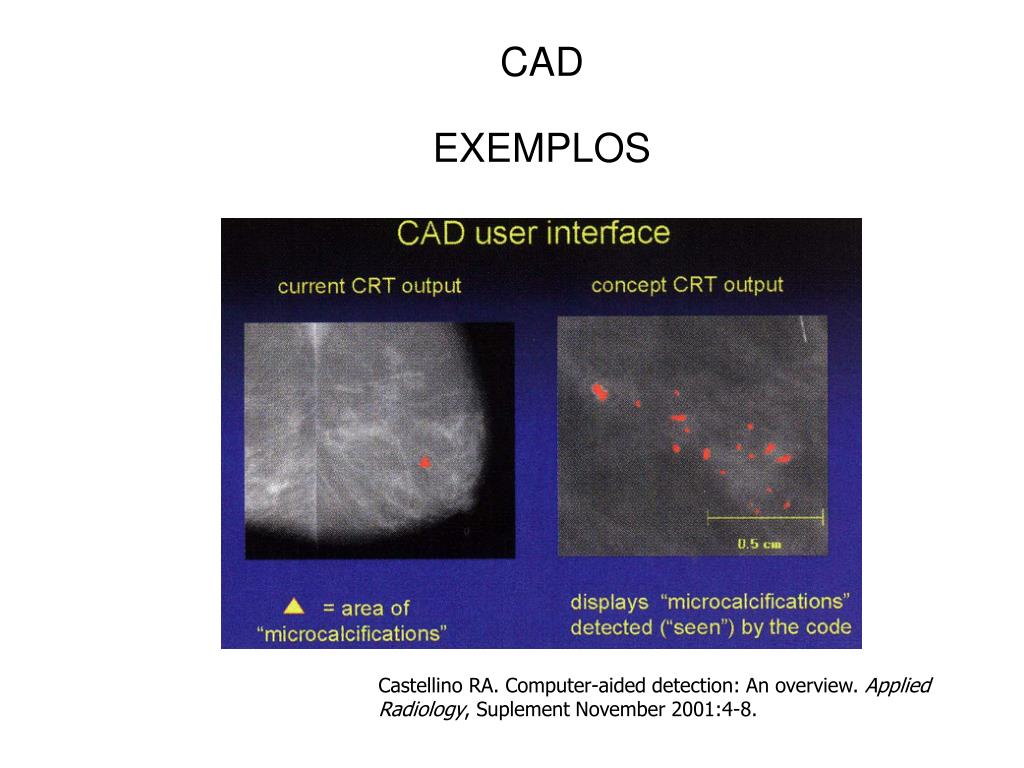

  30. CADEXEMPLOS Castellino RA. Computer-aided detection: An overview. Applied Radiology, Suplement November 2001:4-8.

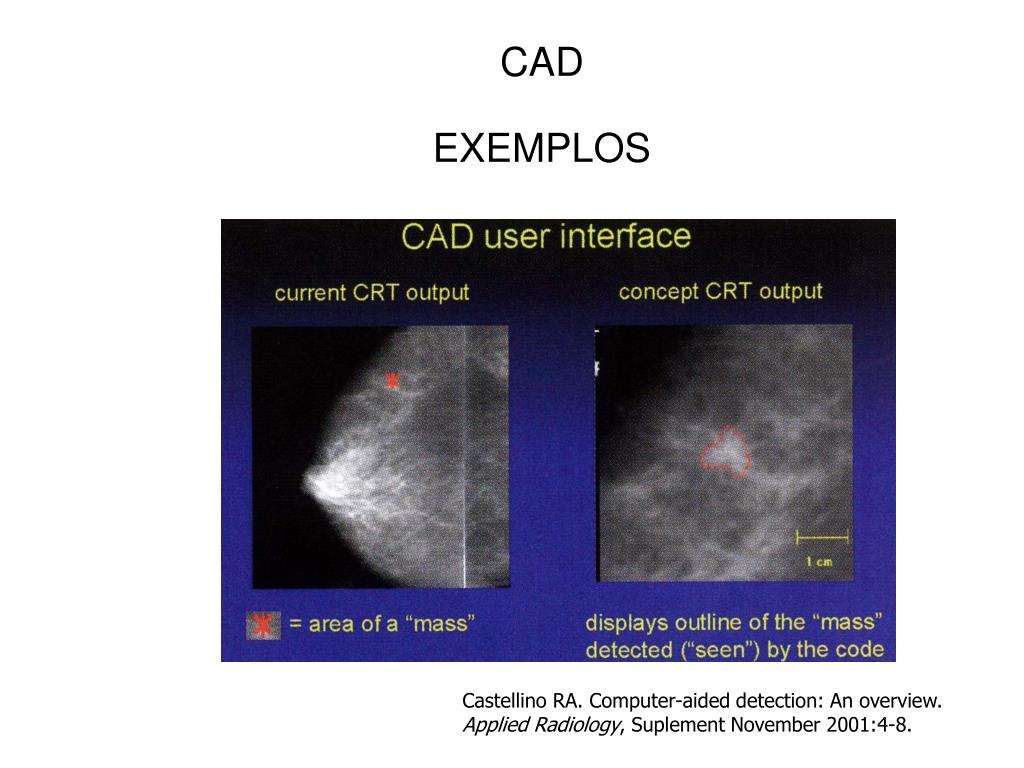

  31. CADEXEMPLOS Castellino RA. Computer-aided detection: An overview. Applied Radiology, Suplement November 2001:4-8.

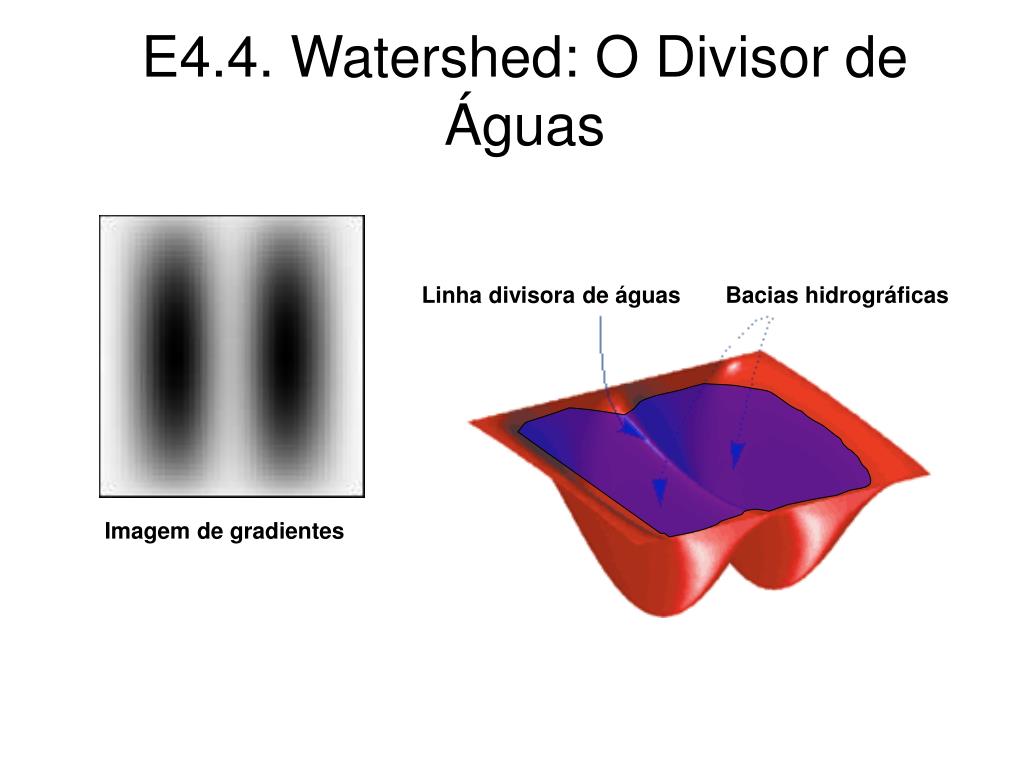

  32. E4.4. Watershed: O Divisor de Águas Linha divisora de águas Bacias hidrográficas Imagem de gradientes

  33. E4.4. Watershed: Exemplo • Tomamos uma imagem qualquer

  34. E4.4. Watershed: Exemplo • Calculamos seus gradientes usando Sobel, Roberts, Canny ou outro....

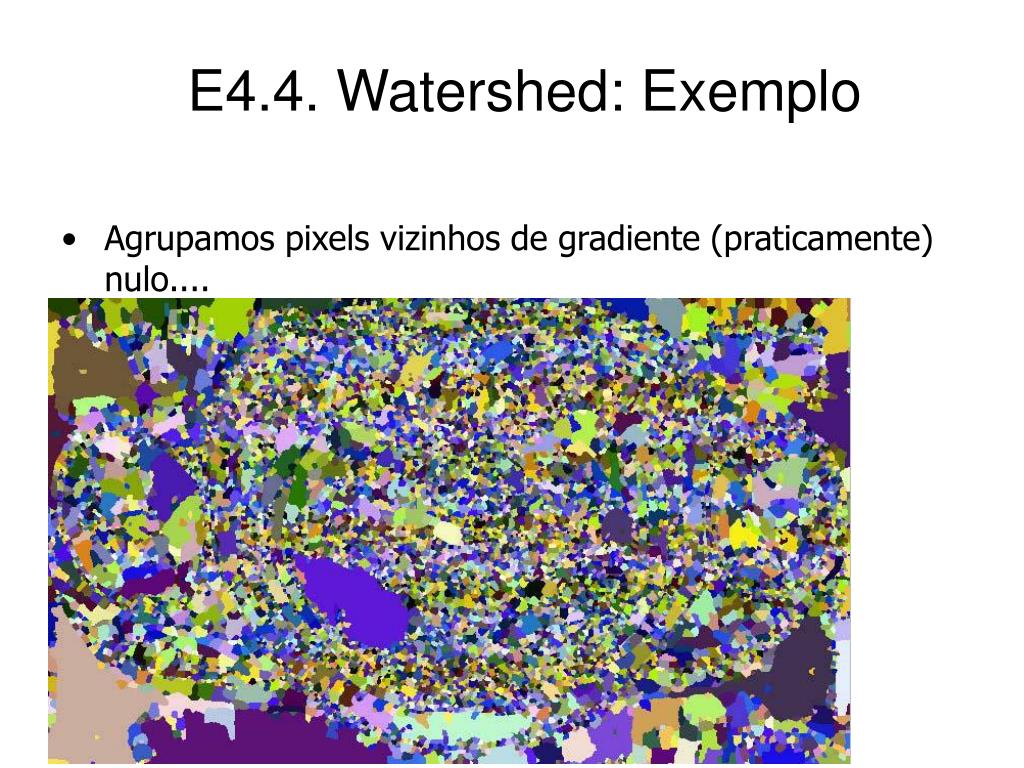

  35. E4.4. Watershed: Exemplo • Agrupamos pixels vizinhos de gradiente (praticamente) nulo....

  36. E4.4. Watershed: Exemplo • Agrupamos regiões elevando o nível da água (função f)....

  37. E4.4. Watershed: Exemplo • Agrupamos mais as regiões elevando mais o nível da água....

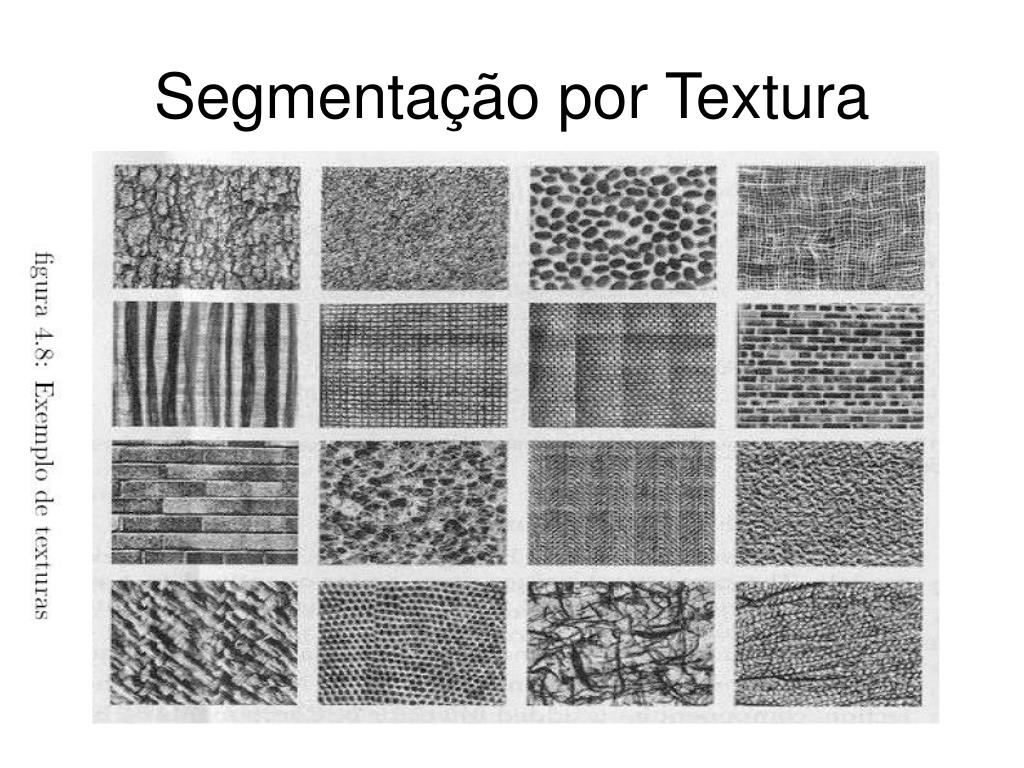

  38. Segmentação por Textura
