  1. Shared Storage Praktikum PTI Sekolah Tinggi Ilmu Statistik Oleh : SIS - BPS

  2. Tujuan Memahami SAN

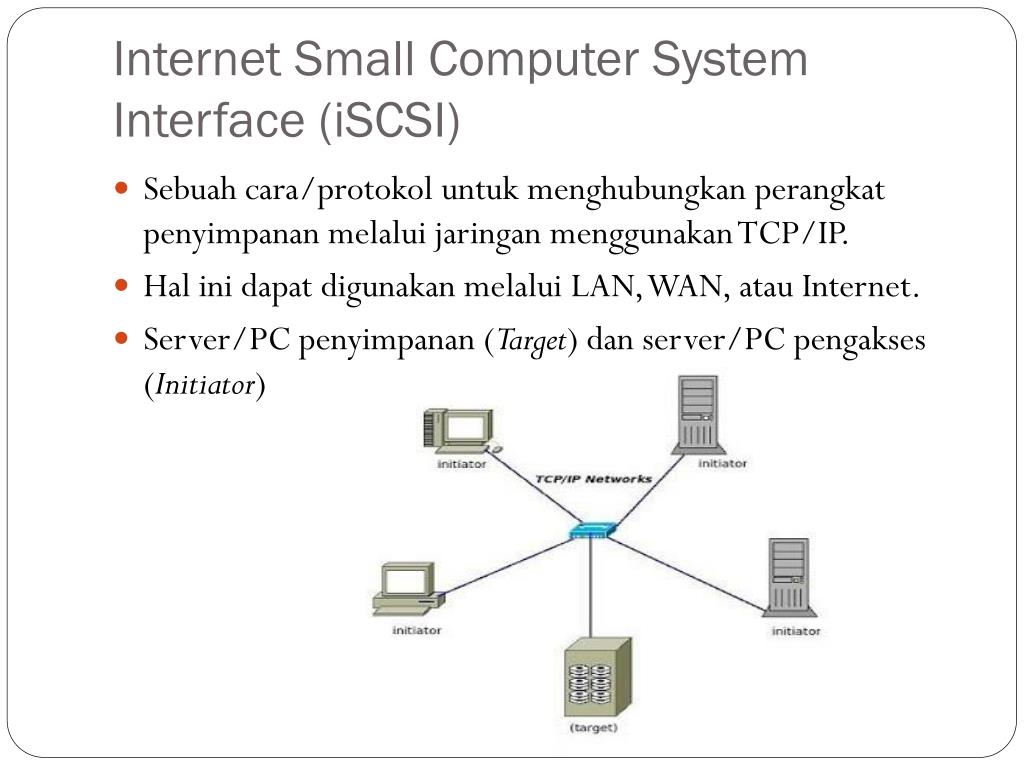

  3. Internet Small Computer System Interface (iSCSI) • Sebuahcara/protokoluntukmenghubungkanperangkatpenyimpananmelaluijaringanmenggunakan TCP/IP. • Hal inidapatdigunakanmelaluiLAN, WAN, atau Internet. • Server/PCpenyimpanan(Target) danserver/PCpengakses(Initiator)

  4. Metode penyimpanan menggunakan iSCSI • SAN (Storage Area Network) • NAS (Network Attached Storage) Sistemmedia penyimpananterpusatdalamjaringan, yang memungkinkankomputer server atau client untukmenggunakan media penyimpanantersebutseolah-olahmenggunakanpenyimpananlokal (local disk).

  5. Storage Area Network (SAN) • Sebuahjaringanberkecepatansangattinggi yang khusus, terdiridari server danpenyimpan (storage) • Terpisah & berbeda dengan LAN/WAN

  6. Tujuan Storage Area Network (SAN) • Untukmenanganitrafik data dalamjumlahbesarantara server danpenyimpan (storage), tanpamengurangi bandwidth yang ada di LAN/WAN • Biasanyatersambungmelalui Fiber Channel, sebuahteknologikomunikasi data berkecepatansangattinggi, menjadikan SAN sebuahjaringan dedicated yang platform-independent yang beroperasidibelakangserver

  7. Diagram SAN

  8. Mengapa SAN Dibutuhkan? • Caratradisionaldalammenyambungkan server dengan media penyimpanannyatidaklagibisamemenuhikebutuhansaatiniuntukaksessecaracepat data dalamjumlah yang besar • Konseptradisionalhubunganpenyimpan-server mengacupadapendapatbahwapemilik media penyimpan (storage) tersebutadalahserver,halinimenyebabkanterjadilimitasidalamaksesdata • Storage Area Network (SAN) adalahenabling technology yang memungkinkansumberdayapenyimpananuntuk di share, sambilmemberikanservisakses data secaraterusmenerus, cepatdanmudah

  9. Keuntungan SAN • Availability: satu copy daridata dapat di aksesolehsemua host melaluijalur yang bebedadansemua data lebihefisiendi manage-nya. • Reliability: infrastruktur transport data yang dapatmenjamintingkatkesalahan yang sangat minimal, dankemampuandalammengatasikegagalan. • Scalability:server maupun media penyimpanan (storage) dapatditambahkansecara independent satudanlainnya, dengan tanpapembatasharusmenggunakansistem yang proprietary. • Performance: FiberChannel (standar enabling teknologiuntukinterkonektifitasSAN) mempunyai bandwidth 100MBps bandwidth dengan overhead yang rendah, dan SAN akanmemisahkantrafik backup dengan trafikstandar LAN/WAN.

  10. Keuntungan SAN (2) • Manageability: berkembangnyaperangkatlunakdanstandar, baikuntuk FC-AL (Fibre Channel Arbitrated Loop) maupunFiberChannel fabric memungkinkanmanajemendilakukansecaraterpusat,koreksidandeteksikesalahan yang proaktif. • Return On Information Management: Karenatingkatredudansi, kemampuanmanagemen yang baik, dankemampuanuntuk di tambahkan server dan media penyimpan (storage) secaraindependen, SAN memungkinanbiayakepemilikan yang rendahpadasaat yang samamenaikanReturn On Information Management (ROIM) di bandingkanmetodepenyimpanantradisional.

  11. SAN berbeda dengan LAN/WAN • StoragevsNetwork Protocol: Sebuah LAN akan menggunakan protokol jaringan yang mengirimkan potongan kecil data dan meningkatkan overhead komunikasi, dan mengurangi bandwidth. SAN menggunakan protokol penyimpanan (SCSI), sehingga memungkinkan untuk mengirimkan potongan besar data sambil mengurangi overhead dan meningkatkan bandwidth • Server Captive Storage: Sistem berbasis LAN menghubungkan server dengan client, setiap server memiliki dan mengontrol akses ke media penyimpanannya sendiri, yang pada akhirnya membatasi aksesibilitas data. Sebuah SAN memungkinkan sumber daya penyimpanan data (storage) untuk di kaitkan langsung ke jaringan tanpa perlu terhubung ke server yang spesifik.

  12. Beda SAN dan NAS

  13. SAN merupakansebuahsistemdimana 2 ataulebih server bisamengaksessebuah storage (bisajugalebihdari 1), Komponen-komponen SAN ituterdiridari: • Server: melakukansemuaoperasike client danke storage • SAN SWITCH: menghubungkan storage ke server danmengaturpembagianakses • Storage: sebuah media dimana data disimpan • perludiingatkalau yang digunakan SAN makaprotokol yang digunakanadalah block jaditidaksembarangan client yang bisamengkases, biasanyahanya server saja yang bisamengkases data di SAN. • NAS adalah network attach storage, jadi storage yang adadikoneksikankejaringanmelalui dedicated line, tidakhanya server sajatapi PC client biasabisamengakses storage dan yang membedakanantara SAN dan NAS adalah SAN menggunakan Block dan NAS menggunakan File

  14. Thank you
