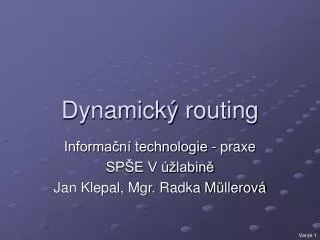

Dynamický routing. Informační technologie - praxe SPŠE V úžlabině Jan Klepal, Mgr. Radka Müllerová. Verze 1. Obsah. Protokoly dynamického routingu RIP OSPF BGP Konfigurace dynamického routingu Cisco a Linux LAB. Dynamický routing. Routovací protokol

grant-henry
Download Presentation

Dynamický routing

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Dynamický routing Informační technologie - praxe SPŠE V úžlabině Jan Klepal, Mgr. Radka Müllerová Verze 1

  2. Obsah • Protokoly dynamického routingu • RIP • OSPF • BGP • Konfigurace dynamického routingu • Cisco a Linux • LAB

  3. Dynamický routing • Routovací protokol • Definuje jakým způsobem si routery vyměňují informace o připojených sítích a sestavují routy (zjednodušeně řečeno je to program, který vysílá a přijímá informace o sítích a na základě algoritmu přidává a odstraňuje routy v routovací tabulce) • V případě existence několika rout ke stejné síti vybírá nejvhodnější na základě rychlosti linek a počet skoků (routerů) přes které je síť dostupná • Jsou vysílány informace (routing updates) o sítích, které jsou routerem dostupné

  4. Dynamický routing • Routovací protokoly se podle použití dělí na • IGP (Interior Gateway Protocol) – v rámci AS • EGP (Exterior Gateway protocol) – mezi jednotlivými AS • AS – Autonomous System (autonomní systém) je skupina několika rozsahů IP adres (sítí) spravovaných jedním subjektem • AS je identifikován číslem v rozsahu 0-65535 (např. AS1836) • Autoritativní organizace je stejně jako pro IP adresy IANA a její delegovaní partneři (pro Evropu RIPE). • Způsob výběru vhodné routy • Distance vector – router se rozhoduje na základě informací z přímo připojených (sousedních) ruterů (redistribuce rout) • Link-state – router propaguje do celé sítě informace o svých sousedních routerech a na základě informací od ostatních routerů sestavuje mapu sítě

  5. Dynamický routing • Interior Gateway Protocols • RIP (Routing Information Protocol) • OSPF (Open Shortest Path First) • IS-IS (Intermediate System to Intermediate System) • IGRP, EIGRP (proprietální Cisco protokoly) • Exterior Gateway Protocols • EGP (Exterior Gateway Protocols) • BGP (Border Gateway Protocol)

  6. RIP (Routing Information Protocol) • Jedná se o Distance vector protokol • Existují dvě verze • RIPv1 – neumí podsítě a autorizaci • RIPv2 – podporuje proměnou délku podsítí • Maximální počet routerů na cestě je 15 • Pro komunikaci využívá port 520/udp • Proti zacyklení využívá • Split horizon – zamezuje redistribuci routy na interface, ze kterého byla přijata • Poison reverse – zpětná informace o nedostupných sítích • Výhody – jednoduchá implementace a konfigurace • Nevýhody – velký objem přenášených dat, limit na 15 routerů, omezené možnosti správy sítí složitější topologie

  7. OSPF (Open Shortest Path First) • Jedná se o Link-state protokol využívající algoritmus Dijkstra • Dijkstra je algoritmus, který vybírá nejkratší cestu na základě směrového grafu

  8. OSPF (Open Shortest Path First) • Je úzce spojený s routovaným protokolem • Pro IPv4 se používá OSPFv2 • Pro IPv6 byla vyvinuta verze OSPFv3 • Podporuje MD5 autorizaci • Komunikuje pomocí • Multicastu – 224.0.0.5 a 224.0.0.6 • Unicastu – pro komunikaci mezi area • IP protokol id 89 (nepoužívá TCP nebo UDP) • Výhody – není limitován počet skoků, umožňuje autorizaci, podporuje sumarizaci rout (area) • Nevýhody – složitější implementace

  9. OSPF (Open Shortest Path First) IR – Internal Router area 1 BR – Backbone Router ABR – Area Border Router area 2 area 0 area 4 BGP RIP area 3 ASBR – Autonomous System Boundary Router

  10. OSPF (Open Shortest Path First) Inter-area route area 1 Inter-area summary route area 2 area 0 area 4 Virtual Link BGP RIP External route area 3

  11. BGP (Border Gateway Protocol) • Na tomto protokolu je „postaven“ Internet • Jedná se o Path Vector protokol (pro výběr routy, na rozdíl od Distance Vector protokolu, využívá pouze seznam AS) • Routery tranzitních AS pracují s extrémně velkými routovacími tabulkami (cca. 100 tisíc rout) • V současné době se používá BGPv4 • Využívá unicast (179/tcp) • Propojené routery se nazývají Peery (Peers) • Rozlišují se dvě základní spojení BGP routerů • EBGP (External BGP) – spojení mezi různými AS • IBGP (Internal BGP) – spojení mezi routery v jednom AS (pro synchronizaci routovacích tabulek)

  12. Konfigurace • Podpora protoklů • Cisco: v základním feature setu (IP) • RIP, OSPF, BGP, IGRP, EIGRP, IS-IS • Linux: program Quagga (dříve Zebra) • RIP, OSPF, BGP • Stejný styl konfigurace jako Cisco IOS • Windows: pouze serverové Windows • RIP, OSPF • Konfigurace IGP (Interior Gateway Protocol) • AS – číslo autonomního systému • Které přímo připojené sítě se budou propagovat • Konfigurace EGP (Exterior Gateway Protocol) • AS – číslo autonomního systému • Peer – tranzitní routery sousedních AS • Pro IGP i EGP je dále možné konfigurovat chování algoritmu výběru (administrativní výběry vhodných rout, timeouty, sumarizace atd.)

  13. Konfigurace RIP: router rip network 192.168.1.0 0.0.0.255 OSPF: router ospf 100 network 192.168.1.0 0.0.0.255 area 0 BGP: router bgp 100 neighbor 129.213.1.2 remote-as 300 neighbor 175.220.1.2 remote-as 200 Pozor na definici sítě, která bude protokolem propagována. Zapisuje se tzv. wild card bits, což je binárně negovaná síťová maska. Síťová maska: 255.255.255.0 11111111.11111111.11111111.00000000 Wild card bits: 0.0.0.255 00000000.00000000.00000000.11111111

  14. Konfigurace OSPF Autorizace interface Ethernet 0 ip address 192.168.1.254 255.255.255.0 ip ospf authentication-key nejakeheslo ! router ospf 100 network 192.168.1.0 0.0.0.255 area 0 area 0 authentication ! Virtual Link: router ospf 100 network 192.168.1.0 0.0.0.255 area 3 area 2 virtual-link 192.168.254.2 !

  15. Konfigurace OSPF Redistribuce rout router ospf 100 network 192.168.1.0 0.0.0.255 area 0 redistribute static ! ip route 192.168.2.0 255.255.255.0 192.168.254.2 Redistribuce rout naučených jiným routovacím protokolem router ospf 100 network 192.168.1.0 0.0.0.255 area 0 redistribute rip metric 10 ! Propagace defaultní routy: router ospf 100 network 192.168.1.0 0.0.0.255 area 3 default-information originate !

  16. LAB 10.0.4.0/24 10.0.1.0/24 10.0.4.4 10.0.1.1 f0/0 e0 10.20.30.1 10.20.30.2 10.0.1.254 10.0.4.254 s0/0 s1 s0/1 10.20.30.0/30 s0 10.20.30.14 10.20.30.5 10.20.30.12/30 10.20.30.4/30 10.20.30.8/30 s0 s1 10.20.30.13 10.20.30.6 s1 s0 10.20.30.10 10.20.30.9 10.0.2.254 10.0.3.254 10.0.3.0/24 e0 10.0.2.0/24 e0 interface Serial0 ip address 1.2.3.4 255.255.255.0 clock rate 500000 no shutdown 10.0.3.3 10.0.2.2 router ospf 100 network 10.20.30.4 0.0.0.3 area 0 network 10.20.30.8 0.0.0.3 area 0 network 10.0.2.0 0.0.0.255 area 0 O K N O /30 = 255.255.255.252 /24 = 255.255.255.0
