1. DISTRIBUCIÓN B.T Instalaciones eléctricas Conexión en Media Tensión Guía de diseño instalaciones eléctricas según normas IEC - Cap. B página B11 a B45

2. ALIMENTACIÓN en ANTENA La subestación MT/BT se alimenta a través de una línea única perteneciendo al proveedor de energía eléctrica MT (cable o línea). En general, el transformador MT/BT está conectado a una celda integrando un interruptor combinado con fusibles y un seccionador de puesta a tierra. Este tipo de configuración es muy común en las zonas rurales. Los dispositivos de protección y conmutación son remotos en relación con el transformador y generalmente controlan la línea aérea principal que puede tener varios ramales. ≤ 1000kVA

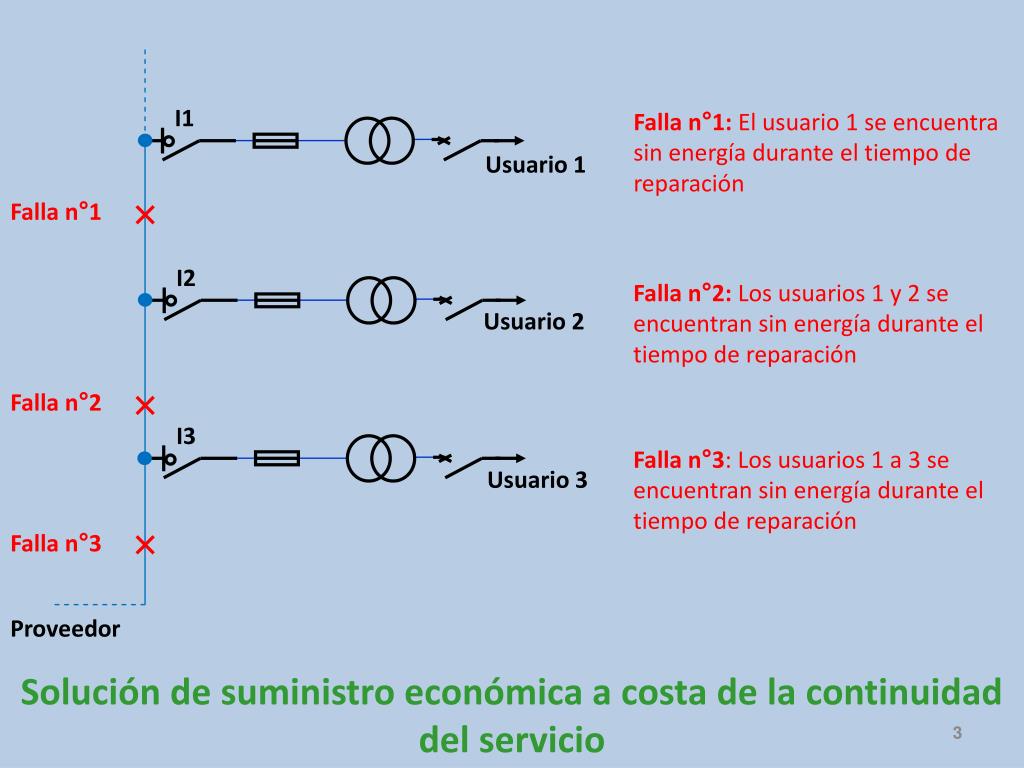

3. I1 Falla n°1: El usuario 1 se encuentra sin energía durante el tiempo de reparación Usuario 1 Falla n°1 I2 Falla n°2: Los usuarios 1 y 2 se encuentran sin energía durante el tiempo de reparación Usuario 2 Falla n°2 I3 Falla n°3: Los usuarios 1 a 3 se encuentran sin energía durante el tiempo de reparación Usuario 3 Falla n°3 Proveedor Solución de suministro económica a costa de la continuidad del servicio

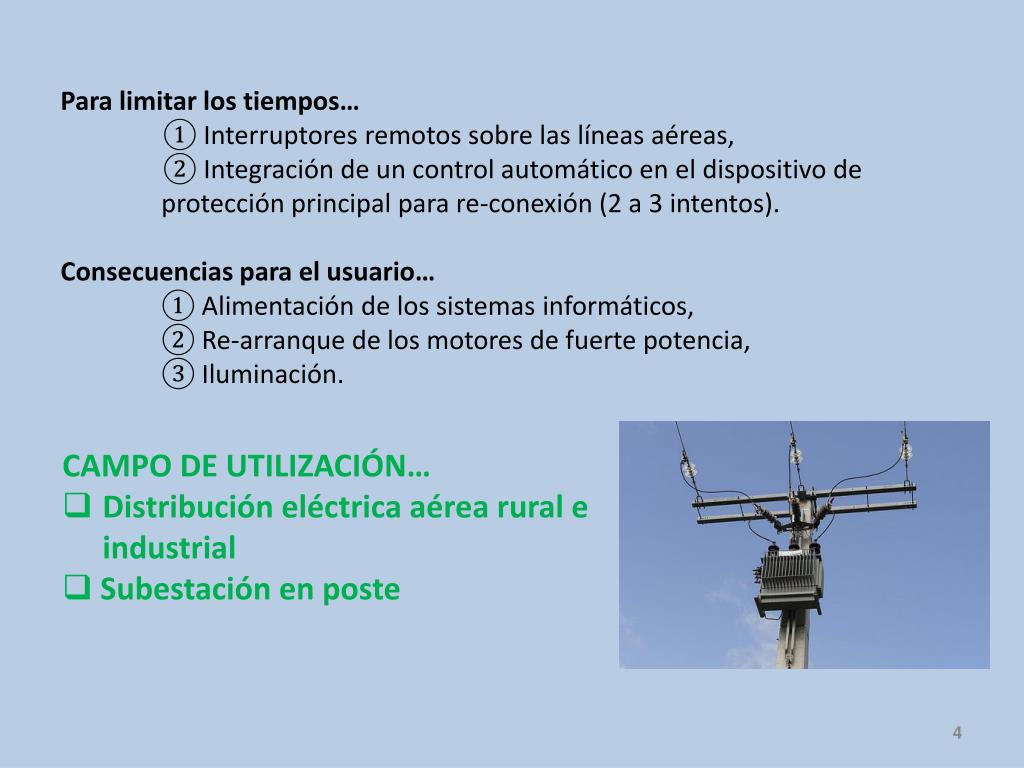

4. Para limitar los tiempos… ① Interruptores remotos sobre las líneas aéreas, ② Integración de un control automático en el dispositivo de protección principal para re-conexión (2 a 3 intentos). Consecuencias para el usuario… ① Alimentación de los sistemas informáticos, ② Re-arranque de los motores de fuerte potencia, ③ Iluminación. • CAMPO DE UTILIZACIÓN… • Distribución eléctrica aérea rural e industrial • Subestación en poste

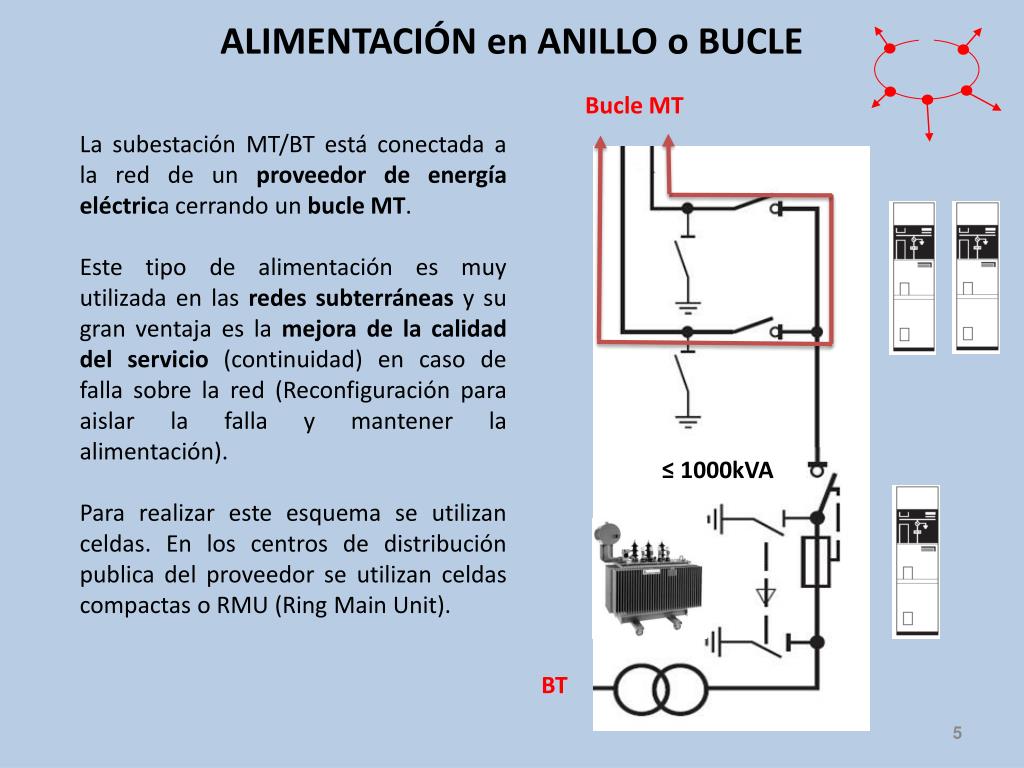

5. ALIMENTACIÓN en ANILLO o BUCLE Bucle MT La subestación MT/BT está conectada a la red de un proveedor de energía eléctrica cerrando un bucle MT. Este tipo de alimentación es muy utilizada en las redes subterráneas y su gran ventaja es la mejora de la calidad del servicio (continuidad) en caso de falla sobre la red (Reconfiguración para aislar la falla y mantener la alimentación). Para realizar este esquema se utilizan celdas. En los centros de distribución publica del proveedor se utilizan celdas compactas o RMU (Ring MainUnit). ≤ 1000kVA BT

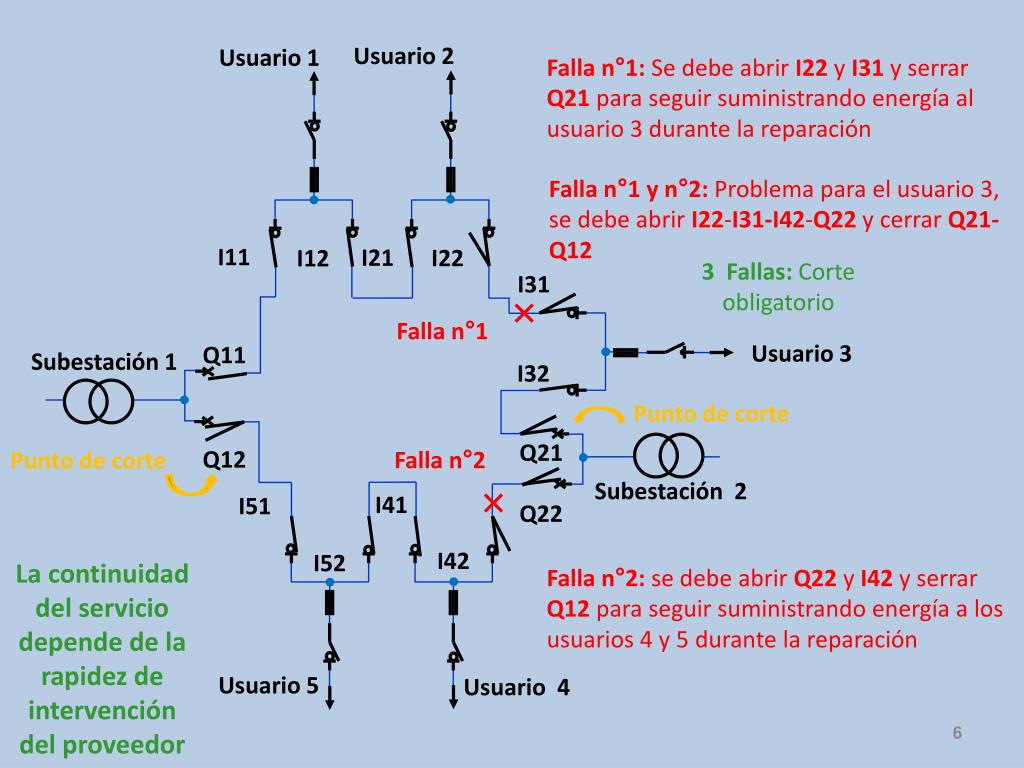

6. I11 I21 I22 I12 I31 Q11 I32 Q21 Q12 I41 I51 Q22 I42 I52 Usuario 2 Usuario 1 Falla n°1: Se debe abrir I22 y I31 yserrar Q21 para seguir suministrando energía al usuario 3 durante la reparación Falla n°1 y n°2: Problema para el usuario 3, se debe abrir I22-I31-I42-Q22 y cerrar Q21-Q12 3 Fallas: Corte obligatorio Falla n°1 Usuario 3 Subestación 1 Punto de corte Falla n°2 Punto de corte Subestación 2 La continuidad del servicio depende de la rapidez de intervención del proveedor Falla n°2: se debe abrir Q22 y I42 y serrar Q12 para seguir suministrando energía a los usuarios 4 y 5 durante la reparación Usuario 5 Usuario 4

7. CAMPO DE UTILIZACIÓN… • Distribución eléctrica subterránea en medio urbano • Redes AT para actividades en el sector terciario

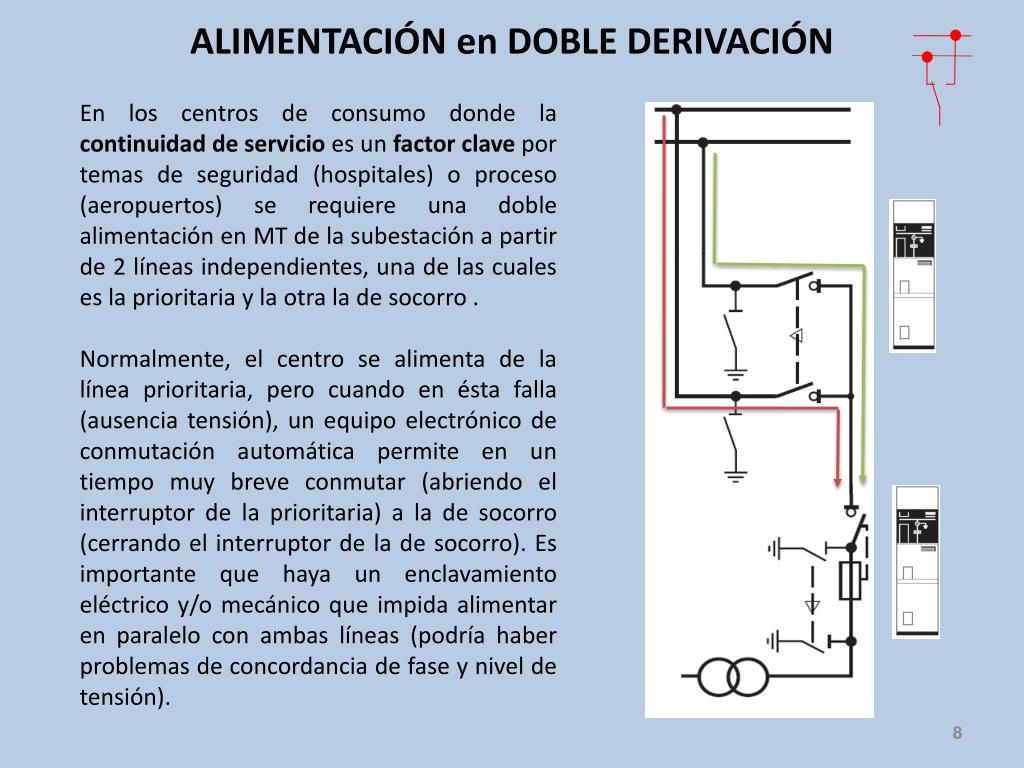

8. ALIMENTACIÓN en DOBLE DERIVACIÓN En los centros de consumo donde la continuidad de servicio es un factor clave por temas de seguridad (hospitales) o proceso (aeropuertos) se requiere una doble alimentación en MT de la subestación a partir de 2 líneas independientes, una de las cuales es la prioritaria y la otra la de socorro . Normalmente, el centro se alimenta de la línea prioritaria, pero cuando en ésta falla (ausencia tensión), un equipo electrónico de conmutación automática permite en un tiempo muy breve conmutar (abriendo el interruptor de la prioritaria) a la de socorro (cerrando el interruptor de la de socorro). Es importante que haya un enclavamiento eléctrico y/o mecánico que impida alimentar en paralelo con ambas líneas (podría haber problemas de concordancia de fase y nivel de tensión).

9. Q11 Q12 I11 I12 Cada usuario se encuentra conectado con 2 cables y permutación automática (5s) Fuente Falla n°1: El usuario queda energizado cerrando Q12 y I12 y abriendo Q11 y I11 Falla n°2: El usuario queda energizado cerrando Q11 y I11 y abriendo Q12 etI12. Falla n°1 Fallas n°1 y n°2: El usuario no esta energizado durante el tiempo de intervención Falla n°2 Usuario Solución de suministro permitiendo una buena continuidad del servicio con transferencia automática pero muy costosa

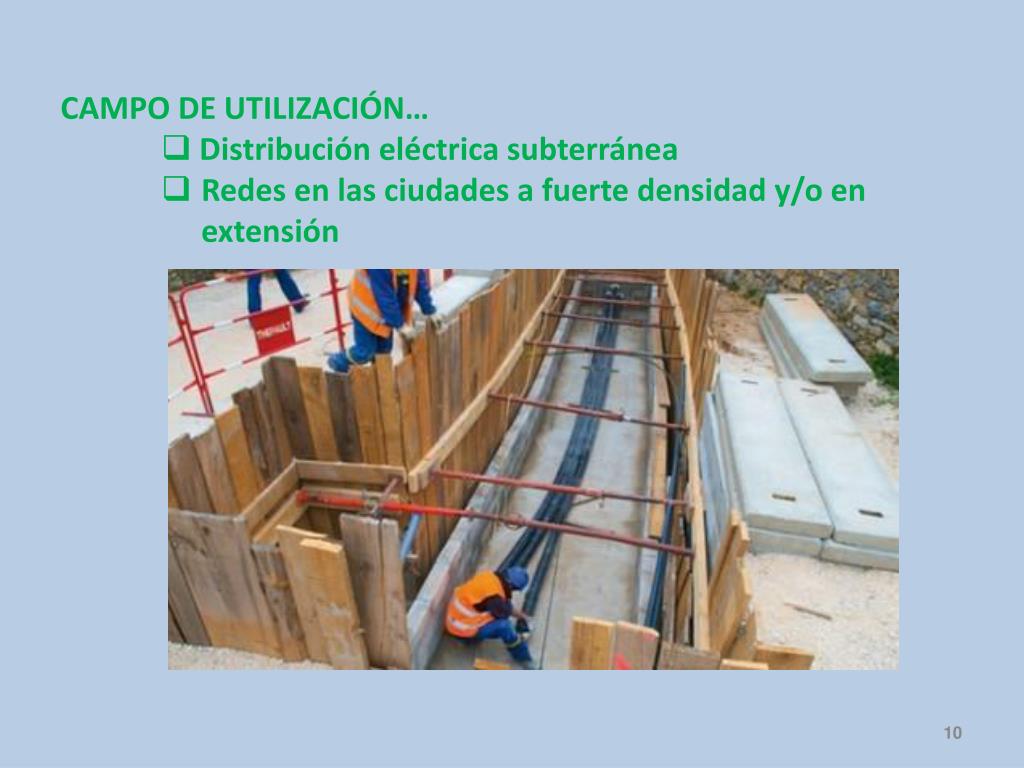

10. CAMPO DE UTILIZACIÓN… • Distribución eléctrica subterránea • Redes en las ciudades a fuerte densidad y/o en extensión

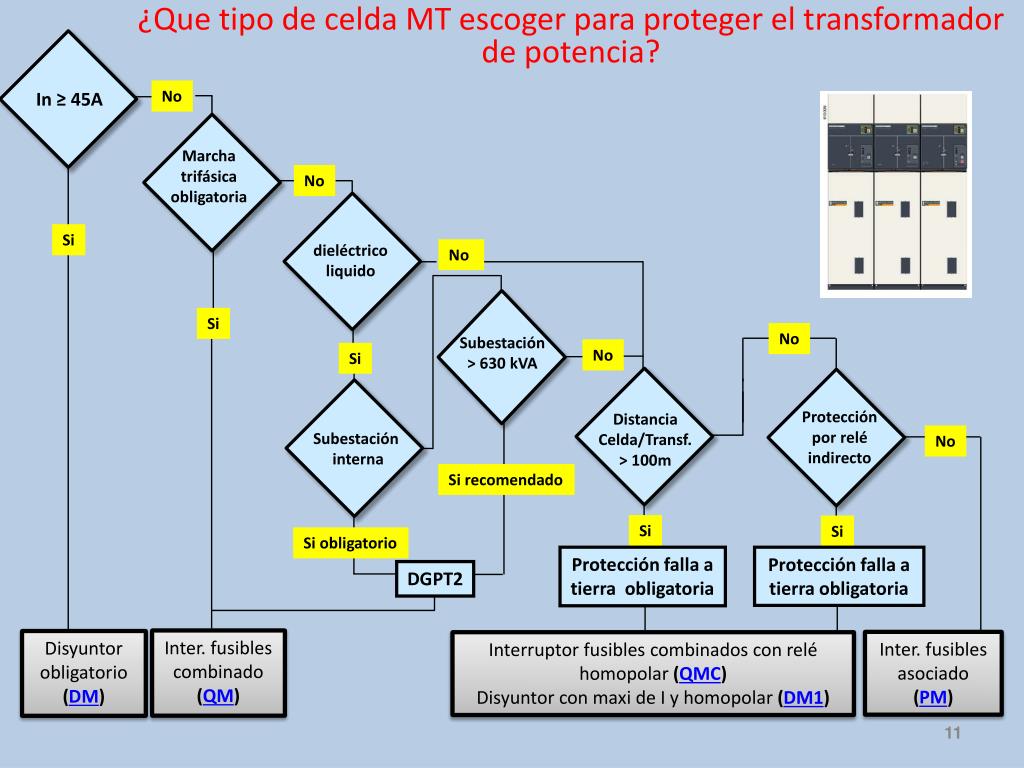

11. ¿Quetipo de celda MT escoger para proteger el transformador de potencia? Marcha trifásica obligatoria Protección por relé indirecto In ≥ 45A Distancia Celda/Transf. > 100m Subestación > 630 kVA dieléctrico liquido Subestación interna No No Si No Si No No Si No Si recomendado Si Si Si obligatorio Protección falla a tierra obligatoria Protección falla a tierra obligatoria DGPT2 Inter. fusibles combinado (QM) Disyuntor obligatorio (DM) Inter. fusibles asociado (PM) Interruptor fusibles combinados con relé homopolar (QMC) Disyuntor con maxi de I y homopolar (DM1)
