Presentation Transcript

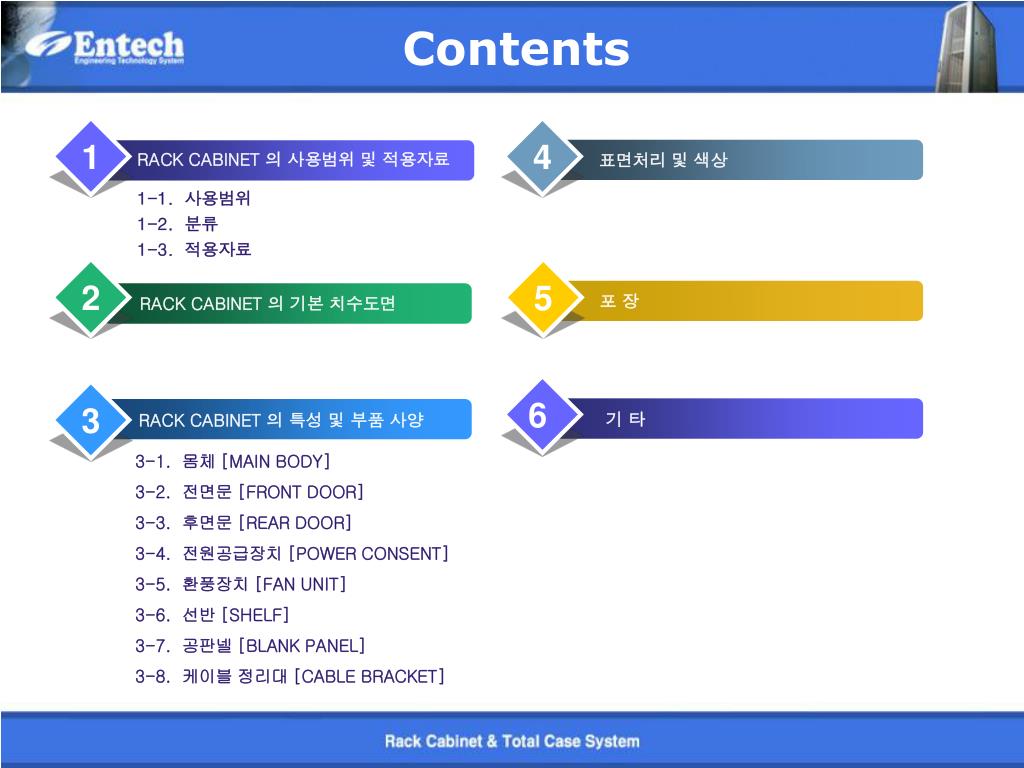

  1. Contents 1 4 표면처리 및 색상 RACK CABINET 의 사용범위 및 적용자료 1-1. 사용범위 1-2. 분류 1-3. 적용자료 2 5 포 장 RACK CABINET 의 기본 치수도면 6 3 기 타 RACK CABINET 의 특성 및 부품 사양

  2. 품 명 약 호 용도 및 기능 MODEM장비,PA장비,FA장비등 RACK CABINET 기타전기, 전기통신기계 RACK 장비의 장착 및 보호용 1 RACK CABINET의 사용범위 및 적용자료 사용범위 본 규격서는 전기, 전자, 통신, 기계등의 기타장비를 장착하고 외부의작용으로부터 장비를 보호하기 위한 것으로 규정한다. 분류 적용자료 IEC 297-1 DIMENSION OF MECHANICAL STRUCTURES OF THE 482.6mm [19 INCH] SERIES. PART 1 : PANELS AND RACKS. IEC 297-2 DIMENSION OF MECHANICAL STRUCTURES OF THE 482.6mm [19 INCH] SERIES. PART 2 : CABINETS AND PITCHES OF RACK IEC 297-3 DIMENSION OF MECHANICAL STRUCTURES OF THE 482.6mm [19 INCH] SERIES. PART 3 : SUB RACKS AND ASSOCIATED PLUG-IN UNITS. EIA RS - 310-B.C DIN 41494

  3. 2 RACK CABINET 의 기본 치수도면

  4. 3 RACK CABINET 의 특성 및 부품 사양 1.몸체 [MAIN BODY] a. 랙(RACK)은 국제규격 (IEC-297-1,2,3, EIA RS-310-C, DIN 41494, VED 0100)에 부합되게 설계 되었으며 다양한 호환성으로 각부위별 장착 및 탈착의 편의성을 극대화한 제품이다. b. 랙(RACK)의 FRAME은 견고한 AL 압출제 (A-6063 T-5)를 특수코팅하여 사용하였다. FRAME은 전체 하중이 최대 1000Kg 이상의 하중을 견딜 수 있고 19" 표준 간격에는 M5 m/m 텝(TAP)이 되어있다. c. RACK CABINET 의 꼭지점 내부에는 다이케스팅 제품을 사용하여 전체적인 구조을 안정하게 하였고 상단 I BOLT 의 사용은 물론 하단의 이동용 바퀴을 장착하여 사용할수 있게 되어있다. d. MAIN FRAME을 기준으로 모든 부분의 조립분해가 용이 하도록 설계 하였다. e. 랙(RACK) 상판(TOP PANEL)후면에는 공기 배출구가 있으며 철판 두께 1.2mm를 도장처리 하였다. f. 장비보호 RACK 옆면판 (SIDE PANEL)은 철판1.2mm을 도장처리하여 장착및 탈부착이 용이하도록 SLIDE 열림 장치를 부착하였다.

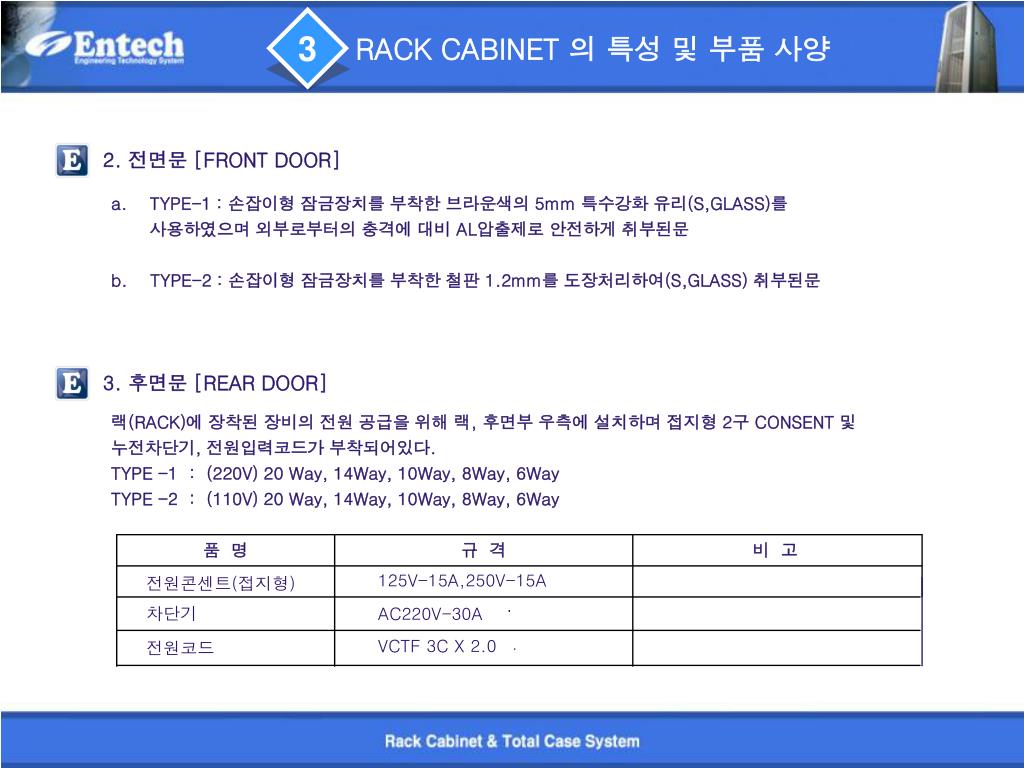

  5. 3 RACK CABINET 의 특성 및 부품 사양 2. 전면문 [FRONT DOOR] a. TYPE-1 : 손잡이형 잠금장치를 부착한 브라운색의 5mm 특수강화 유리(S,GLASS)를사용하였으며 외부로부터의 충격에 대비 AL압출제로 안전하게 취부된문 b. TYPE-2 : 손잡이형 잠금장치를 부착한 철판 1.2mm를 도장처리하여(S,GLASS) 취부된문 3. 후면문 [REAR DOOR] 랙(RACK)에 장착된 장비의 전원 공급을 위해 랙, 후면부 우측에 설치하며 접지형 2구 CONSENT 및 누전차단기, 전원입력코드가 부착되어있다. TYPE -1 : (220V) 20 Way, 14Way, 10Way, 8Way, 6Way TYPE -2 : (110V) 20 Way, 14Way, 10Way, 8Way, 6Way 품 명 규 격 비 고 전원콘센트(접지형) 125V-15A,250V-15A 차단기 AC220V-30A 전원코드 VCTF 3C X 2.0

  6. 3 RACK CABINET 의 특성 및 부품 사양 4. 전원공급장치 [POWER CONSENT] 랙(RACK)에 장착된 장비의 전원 공급을 위해 랙, 후면부 우측에 설치하며 접지형 2구 CONSENT 및 누전차단기, 전원입력코드가 부착되어있다. TYPE -1 : (220V) 20 Way, 14Way, 10Way, 8Way, 6Way TYPE -2 : (110V) 20 Way, 14Way, 10Way, 8Way, 6Way 부품사양 품 명 규 격 비 고 전원콘센트(접지형) 125V-15A,250V-15A 차단기 AC220V-30A 전원코드 VCTF 3C X 2.0 5. 환풍장치 [FAN UNIT] 랙(RACK)의 내부에 열 방출을 위한 환풍장치는 랙의 후면 상단에 부착하여 저소음 FAN을 사용하였다. 품 명 규 격 팬모터(FAN MOTOR) AC 220V / 240V RPM 1800/2000 ON/OFF S/W 250V 2A ~ 3A 125V 전원코드 VCTFK 2C

  7. 3 RACK CABINET 의 특성 및 부품 사양 6. 선반 [SHELF] a. TYPE-1 : 손잡이형 잠금장치를 부착한 브라운색의 5mm 특수강화 유리(S,GLASS)를사용하였으며 외부로부터의 충격에 대비 AL압출제로 안전하게 취부된문 b. TYPE-2 : 손잡이형 잠금장치를 부착한 철판 1.2mm를 도장처리하여(S,GLASS) 취부된문 7. 공판넬 [BLANK PANEL] 장비 장착후 랙의 빈공간에 취부하며 1UNIT(44.5mm)의 배수 크기이다. SIZE : 1U, 2U, 3U, 4U, 5U, 6U 재질 : STEEL / AL 표면처리 : 분체도장 / ANODLSED 8. 케이블 정리대 [CABLE BRACKET] 랙의 후면에 가로로 설치하며 각종 케이블 정리를 용이하게 할수 있도록 상하조절이 자유롭게 사용할수 있다. 재질 : AL 6063-T5

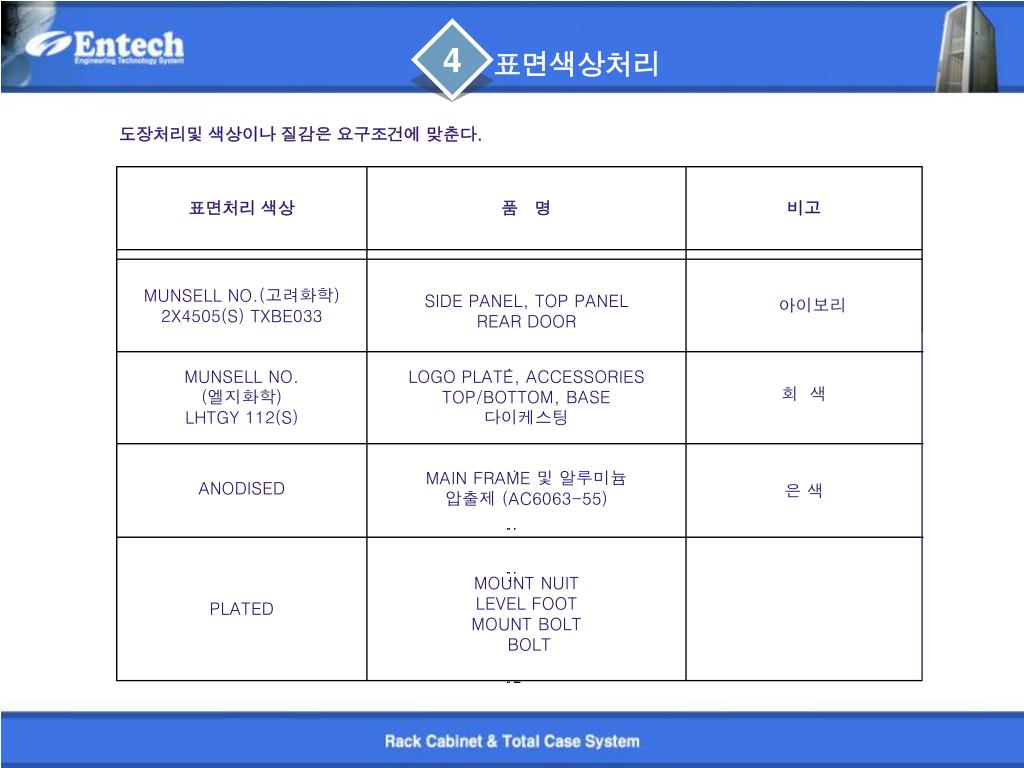

  8. 4 표면색상처리 도장처리및 색상이나 질감은 요구조건에 맞춘다. 표면처리 색상 품 명 비고 SIDE PANEL, TOP PANEL REAR DOOR MUNSELL NO.(고려화학) 2X4505(S) TXBE033 　아이보리 MUNSELL NO. (엘지화학) LHTGY 112(S) LOGO PLATE, ACCESSORIES TOP/BOTTOM, BASE 다이케스팅 회 색 ANODISED MAIN FRAME 및 알루미늄 압출제 (AC6063-55) 은 색 PLATED MOUNT NUIT LEVEL FOOT MOUNT BOLT BOLT

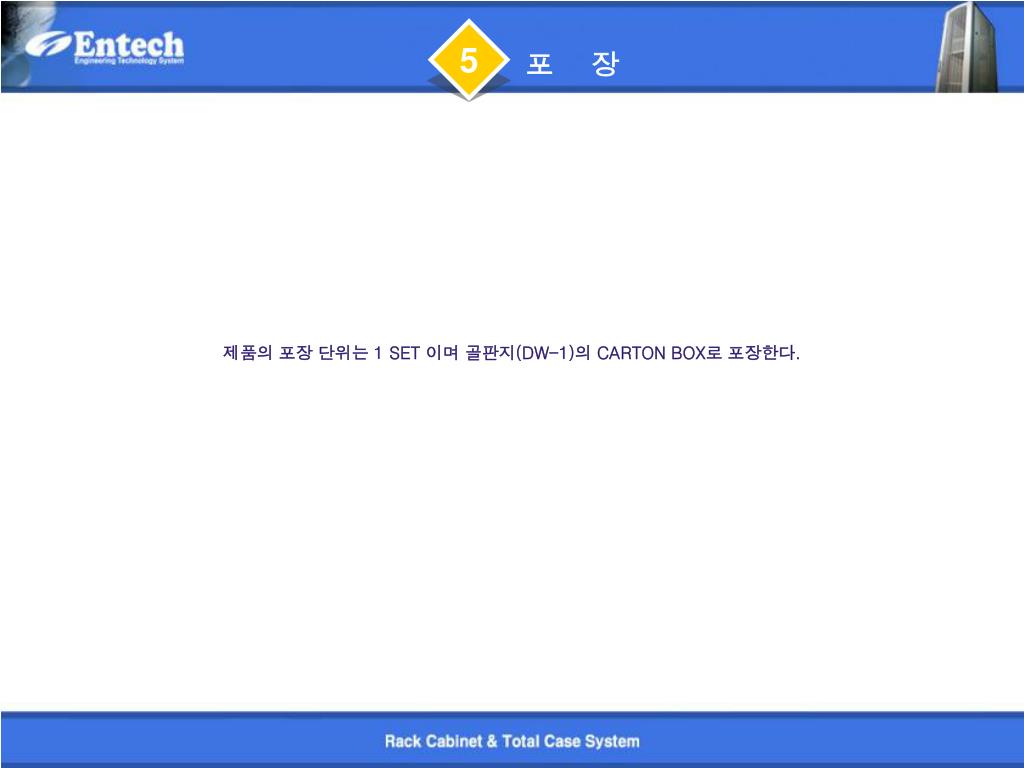

  9. 5 포 장 제품의 포장 단위는 1 SET 이며 골판지(DW-1)의 CARTON BOX로 포장한다.

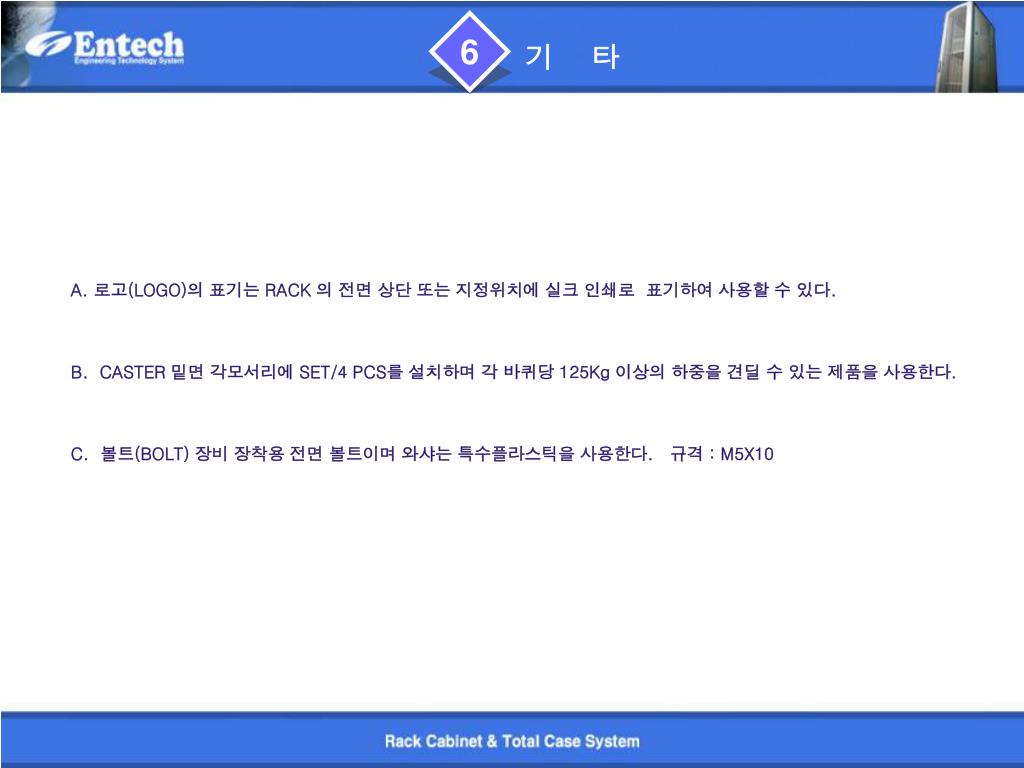

  10. 6 기 타 A. 로고(LOGO)의 표기는 RACK 의 전면 상단 또는 지정위치에 실크 인쇄로 표기하여 사용할 수 있다. B. CASTER 밑면 각모서리에 SET/4 PCS를 설치하며 각 바퀴당 125Kg 이상의 하중을 견딜 수 있는 제품을 사용한다. C. 볼트(BOLT) 장비 장착용 전면 볼트이며 와샤는 특수플라스틱을 사용한다. 규격 : M5X10
