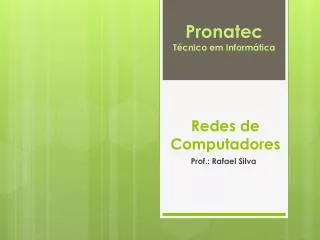

Pronatec Técnico em Informática. Redes de Computadores. Prof.: Rafael Silva. O que são Redes. As redes de computadores são um conjunto de computadores interligados para o compartilhamento de recursos.

giza
Download Presentation

Redes de Computadores

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Pronatec Técnico em Informática Redes de Computadores Prof.: Rafael Silva

  2. O que são Redes • As redes de computadores são um conjunto de computadores interligados para o compartilhamento de recursos. • Nas Redes os computadores conectados são sistemas independentes, cada computador, ou nó da rede, processa localmente suas informações ou podem também utilizar recursos de hardware de outros computadores para obterem um processamento.

  3. Uma rede permite: • Compartilhar programas e dados • Compartilhar recursos de Hardware • Trocar Mensagens • Utilizar computadores remotamente • Gerenciar Recursos e Dados

  4. Classificação de Redes • As redes de computadores podem ser classificadas de duas formas: • Pela dispersão geográfica • Pelo seu tipo de topologia de interconexão. • Pela Arquitetura(Ponto-a-Ponto ou Cliente-Servidor) • Em relação a dispersão geográfica podemos classifica-las como: LAN, WAN, MAN

  5. Classificação de RedesDispersão Geográfica LAN (Local Area Network) - Rede Local • São redes de pequena dispersão geográfica. • A LAN Conecta computadores numa mesma sala, prédio, ou campus com a finalidade de compartilhar recursos associados aos computadores, ou permitir a comunicação entre os usuários destes equipamentos.

  6. Rede LAN

  7. Classificação de Redes WAN (WideArea Network) - Rede de Longa Distância: • Redes que usam linhas de comunicação das empresas de telecomunicação. É usada para interligação de computadores localizados em diferentes cidades, estados ou países

  8. Rede WAN

  9. Classificação de Redes MAN (MetropolitanArea Network) - Rede Metropolitana • Computadores interligados em uma região de uma cidade, chegando, às vezes, a interligar até computadores de cidades vizinhas próximas. São usadas para interligação de computadores dispersos numa área geográfica mais ampla, onde não é possível ser interligada usando tecnologia para redes locais.

  10. Rede MAN

  11. Interligação de Redes LAN, WAN e MAN

  12. Outras Classificações • PAN (PersonalArea Network, ou rede pessoal): É uma rede usada para comunicação entre dispositivos como telefones, usando por exemplo Bluetooth. • VAN (Vertical Area Network, ou rede vertical): É usualmente utilizada em redes prediais, vista a necessidade de uma distribuição vertical dos pontos de rede. • CAN (Campus Area Network, ou rede campus) Abrange uma área mais ampla, onde pode-se conter vários prédios contínuos ligados em rede de Universidades, por exemplo. • SAN (StorageArea Network, ou Rede de armazenamento): Conexão de dispositivos de armazenamento remoto de computador para os servidores.

  13. Tipos de RedesArquitetura • As redes podem ser classificadas em basicamente dois tipos, quanto à maneira de compartilhamento: • Redes Ponto-a-Ponto • Redes Cliente/Servidor

  14. Redes Ponto-a-Ponto • Tipo mais simples de rede. • Nesse tipo de rede, dados e periféricos podem ser compartilhados sem muita burocracia. • Qualquer computador pode facilmente ler e escrever arquivos armazenados em outros computadores e também usar os periféricos instalados em outros computadores. • Não há um Servidor na rede, todos computadores podem ser um servidor de dados ou periféricos.

  15. Rede Ponto-a-Ponto • Vantagens • Baixo Custo • Fácil implementação • Sistema simples de cabeamento • Micros funcionam sem estarem conectados a rede • Desvantagens • Não existe um administrador de rede • A rede terá problemas para crescer de tamanho • Baixa segurança

  16. Redes Cliente/Servidor • Tipo de rede usado quando se deseja conectar mais de 10 computadores ou quando se deseja ter uma maior segurança na rede. • Nesse tipo de rede utiliza-se um servidor, que é um computador que oferece recursos especializados para os demais micros da rede.

  17. Redes Cliente/Servidor • A vantagem de se ter um servidor dedicado é a velocidade de resposta às solicitações do cliente, já que além dele ser especializado na tarefa em questão, normalmente ele não executa outras tarefas. • Outra vantagem das redes cliente/servidor é a forma centralizada de administração e configuração, o que melhora a segurança e organização da rede.

  18. Tipos de Servidor • Servidor de Arquivos: responsável pelo armazenamento de arquivos de dados - como arquivos de texto, planilhas eletrônicas, etc. • Servidor de Impressão: responsável por processar os pedidos de impressão solicitados pelos micros da rede e enviá-los para as impressoras disponíveis. • Servidor de Aplicações: É responsável por executar aplicações do tipo cliente/servidor como, por exemplo, um banco de dados.

  19. Tipos de Servidor • Servidor de Correio Eletrônico: Responsável pelo processamento e pela entrega de • Servidor de Comunicação: Responsável por fazer a comunicação das redes com outras redes.

  20. Redes Cliente/Servidor • Vantagens • Maior desempenho que as redes ponto-a-ponto • Alta Segurança • Manutenção Centralizada • Desvantagens • Custo mais elevado • Necessidade de Mão-de-obra especializada • Dependência do Servidor para as demais máquinas funcionarem

  21. Classificação das RedesTopologias de Rede • Topologia física de rede refere-se ao layout físico dos computadores em uma rede. • As estruturas básicas de topologia que formam uma rede podem ser: • Barramento • Anel • Estrela • Malha • Sem Fio

  22. TopologiaBarramentoFísica • Nesta topologia os computadores ficam conectados em um único segmento denominado barramento central. • Este segmento conecta todos os computadores daquele segmento em uma única linha.

  23. Topologia Barramento

  24. Topologia BarramentoLógica • Comunicação: • Os computadores na topologia de barramento enviam o sinal para o barramento central. Este sinal é transmitido em ambas as direções para todos os computadores do barramento.

  25. Topologia BarramentoProblemas • Terminador com defeito ou solto: Na falta do terminador os sinais elétricos serão retornados no cabo fazendo com que os demais computadores não consigam enviar os dados. • Rompimento do cabo:Quando ocorre um rompimento os sinais começarão a retornar no cabo fazendo com que a rede seja desativada. O rompimento às vezes não é visual. • Inclusão ou remoção de computadores: A rede para de funcionar durante a exclusão ou inclusão de computadores.

  26. Topologia Barramento • Situação atual: • A topologia de barramento está em pleno desuso como topologia de redes, pelos problemas apresentados e também pela baixa velocidade do cabo coaxial comparada com as tecnologias que usam o cabo par-trançado ou fibra-óptica.

  27. Topologia Anel • Na topologia Anel os computadores são conectados um após o outro num circuito fechado. • A comunicação é feita de computador a computador num sentido único (horário). • Cada computador recebe a comunicação do computador anterior e retransmite para o próximo computador.

  28. Topologia Anel

  29. Topologia AnelLógica • Comunicação: • A comunicação entre os computadores é feita através de um processo denominado passagem de token ou bastão. • Osinal denominado Token circula pelo anel no sentido horário e somente quando recebe o token é que um computador transmite seu sinal. O sinal circula pelo anel até chegar ao destino, passando por todos os outros computadores. • Só após receber de volta o sinal é que o computador libera o token permitindo assim que outro computador possa se comunicar.

  30. Topologia Anel • Problemas: • Dependência total do anel físico implementado, sendo que se for rompido ou comprometido, a comunicação em todo o anel é interrompida. • Dependência de Funcionamento do todos os computadores. • Inclusão ou exclusão de computadores faz com que toda a rede pare.

  31. Topologia Anel • Situação Atual: • A topologia em anel implementada em LAN’s está em pleno desuso principalmente pelas baixas taxas de transmissão. • No caso de MAN’s e WAN’s esta topologia ainda pode ser encontrada nas implementações da tecnologia FDDI(FiberDistributed Data Interface), que interliga os Backbones. • Os Backbones são as ligações centrais de um sistema amplo de redes.(Embratele Telefônica)

  32. Topologia EstrelaFísica • Na topologia estrela, os computadores ficam ligados a um ponto central que tem a função de distribuir o sinal enviado por um dos computadores a todos os outros ligados a este ponto.

  33. Topologia EstrelaLógica • Comunicação: • Nesta topologia os computadores enviam o sinal ao ponto central que distribui para todos os outros computadores ligados a este ponto.

  34. Topologia Estrela • Implementação: • O ponto central da topologia estrela pode ser um dispositivo de rede denominado Hub, um switch ou roteador. • A implementação mais comum encontrada é a que utiliza um switch como ponto central e cabeamento de par-trançado. • No caso de um Hub o sinal enviado é redirecionado a todos os computadores ligados no Hub, diferente do Switch que envia o sinal ao computador correto.

  35. Topologia Estrela • Vantagens: • Monitoramento central: Leds no hub acusam se um segmento de rede está ou não ativo. • O rompimento ou quebra de um dos cabos fará com que apenas o computador que está conectado àquele cabo fique desativado. • A inclusão ou exclusão de um computador na rede é bastante simples, não prejudicando o restante da rede.

  36. Topologia Estrela • Situação Atual: • A topologia estrela é muito utilizada, pela sua facilidade de manutenção e pelo seu baixo custo. • As variações de implementação desta topologia envolvem basicamente a utilização de outros dispositivos no ponto central, tais como switchs, e também outros cabeamentos mais modernos tal como a fibra óptica.

  37. Topologia Malha • Nesta topologia os computadores estariam conectados uns aos outros diretamente formando um desenho semelhante a uma trama ou malha.

  38. Topologia Malha • Implementação: • A topologia em malha não é utilizada para conexão de computadores, pois implicaria em múltiplas conexões a partir de cada computador, o que numa grande rede se tornaria inviável. • Esta topologia pode ser encontrada na conexão de componentes avançados de rede tais como roteadores, criando assim rotas alternativas na conexão de redes.

  39. Topologia Sem Fio • Na topologia sem fio os computadores são interligados através de um meio de comunicação que utiliza uma tecnologia sem fio tal como RF (rádio -frequência) ou Infravermelho.

  40. Topologia Sem Fio • Implementação: • A implementação mais comum da topologia sem fio é a que utiliza RF (rádio-frequência), baseada no padrão IEEE 802.11b, que utiliza a faixa de 2,4 GHz do espectro de freqüências. • Há basicamente 2 tipos de implementação: • Redes RF ad hoc • Redes RF multiponto

  41. Topologia Sem Fio • Implementação RF ad hoc(latim: “para isto”): • Na rede RF ad hoc os computadores utilizando dispositivos RF (transceivers), se conectam mutuamente utilizando uma freqüência comum de conexão. • Quando um computador entra no raio de alcance do outro computador, cada um passa a enxergar o outro, permitindo assim a comunicação entre eles.

  42. Topologia Sem FioRede RF ad hoc

  43. Topologia Sem Fio • Implementação RF Multiponto: • Na rede RF multiponto existem pontos de conexão denominados Wireless Access Points – WAP, que conectam computadores com dispositivos RF (tranceivers) a uma rede convencional. Este sistema é o mais utilizado em escritórios e também no acesso a Internet em redes metropolitanas. Usado também em redes sem fio domésticas.

  44. Topologia Sem Fio • Problemas: • Segurança da comunicação. • Interferência proveniente de dois pontos. • Outros dispositivos que atuam na mesma banda de espectro. • Obstáculos tais como paredes, prédios ou naturais, tal como montanhas.

  45. Topologia Sem Fio • Vantagem: • A principal vantagem desta topologia, é exatamente o fato dela trabalhar sem fio, permitindo assim a mobilidade dos computadores, principalmente em ambientes amplos e abertos, tais como armazéns e pátios. • A inclusão ou exclusão de computadores não atrapalham o funcionamento da rede.

  46. Topologia Sem Fio • Situação Atual: • A topologia sem fio, está em ampla expansão graças ao crescimento da utilização da computação móvel com equipamentos tais como notebooks, tablets, celulares, etc.

  47. Topologias Híbridas

  48. FIM DESTE CONTEÚDO
