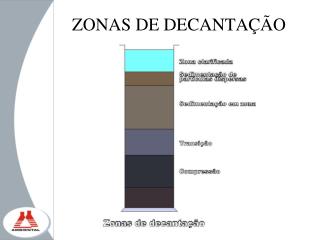

  1. ZONAS DE DECANTAÇÃO

  2. PROCESSO FÍSICO QUÍMICO (DENSADEG)

  3. FLOTADOR A AR DISSOLVIDO (DAF)

  4. TIPOS DE COAGULANTES • Sais inorgânicos (dosados em quantidades tais que excedem os limites de solubilidade dos respectivos hidróxidos). • Polimeros inorgânicos, tais como silicatos ou sintéticos de caráter não iônico ou caráter iônico definido: amônico ou catiônico (polieletrólitos).

  5. POLIELETRÓLITOS • Dividem-se em coagulantes e floculantes • Podem ser naturais ou sintéticos • Quanto ao caráter iônico: catiônico, aniônico e não iônico • Quanto ao peso molecular: baixo, médio e alto • Quanto à forma de comercialização: granulado, emulsão e liquido • Concentração da aplicação: 0,05 a 0,3%

  6. POLIELETRÓLITOS CARÁTER IÔNICO - Catiônico - Aniônicos - Não Iônicos PESO MOLECULAR - Baixo - Médio - Alto FORMA DE COMERCIALIZAÇÃO - Granulados - Emulsão - Líquidos

  7. ESTUDO DE CASO GALVANOPLASTIAS ORIGEM • Banhos concentrados exauridos (exauridos, desengraxantes, decapantes, fosfatizantes, passivadores,cromatizantes, eletrodeposição) • Banhos menos concentrados, lavagens e manuseio de reativos.

  8. ESTUDO DE CASO GALVANOPLASTIAS CARACTERÍSTICAS • Galvanização • Cromo tri e hexavalente, cianeto, ferro, zinco, cobre, níquel e estanho. • Fosfatização • Fosfato, ferro, zinco, cianeto, e cromo trivalente • Anodização • Alumínio, estanho, níquel e fluoreto • Outros parâmetros • DQO, DBO, pH e óleos e graxos

  9. ESTUDO DE CASO GALVANOPLASTIAS TIPOS DE EFLUENTES • Crômicos • Banho de cromo em geral, abrilhantadores e passivadores • Cianídricos • Banho de cobre, zinco,cadmio, prata, ouro, desengraxantes • Ácidos gerais • Soluções decapantes e oxidantes • Alcalinos gerais • Desengraxantes químicos e eletrolíticos • Quelatizados

  10. ESTUDO DE CASO GALVANOPLASTIAS PRECIPTAÇÃO COM HIDRÓXIDOS • As solubilidades mínimas ocorrem com diferentes pHs • Para mistura de íons o pH ideal pode não ser o de menor solubilidade para alguns íons. • Cromo e zinco possuem comportamento anfótero em decorrência da solubilização do precipitado • Complexantes, certos ânions e amônia podem dificultar a função de hidróxidos metálicos • Reagentes usuais : Cal e Soda

  11. FAIXAS DE pH DE PRECIPITAÇÃO DE METAIS

  12. INSOLUBILIZAÇÃO E RESSOLUBILIZAÇÃO DO ZINCO

  13. ESTUDO DE CASO GALVANOPLASTIAS PRECIPTAÇÃO COM SULFETOS (Na2S) • Não muito utilizado em galvanoplastia • Bom para a precipitação de mercúrio • Necessidade de se controlar a dosagem de Na2S para evitar o H2S • Forma precipitados muito finos

  14. ESTUDO DE CASO GALVANOPLASTIA CIANETOS • Não metal inorgânico. • Hidrolisam como HCN • Associam-se a metais pesados • Entre pH superior a 6 não tem efeito danoso • É oxidado a cianeto menos tóxico • É biodegradável

  15. ESTUDO DE CASO GALVANOPLASTIAS OXIDAÇÃO DO CIANETO • Utiliza-se cloro livre ou hipoclorito de sódio ou de cálcio • pH>10,5 para evitar o desprendimento de cloreto de cianogênio • Cianeto é transformado em cianato e em CO2 e N2 por efeito de microorganismos • Tempo de obtenção: 1hora (níquel exige mais)

  16. ESTUDO DE CASO GALVANOPLASTIAS REDUÇÃO DE CROMO HEXAVALENTE • Utiliza-se dióxido de enxofre, metabissulfito de sódio ou sulfato ferroso • A reação se processa em pH <3 • “Set point” está entre 250-350 mV

  17. ESTUDO DE CASO GALVANOPLASTIAS BASES PARA PROJETO VAZÕES • Descartes periódicos • Descartes contínuos

  18. ESTUDO DE CASO GALVANOPLASTIAS TIPOS DE TRATAMENTO • Contínuo • “Batch” • Misto

  19. TRATAMENTO FÍSICO QUÍMICO

  20. TRATAMENTO BIOLÓGICO

  21. CONCEITO DE SER VIVO • Organismos autótrofos • Exigem para sua nutrição substâncias de estrutura muito simples, tais como CO2, água e sais minerais. • Organismos heterótrofos • Exigem para sua nutrição, além destas, substâncias orgânicas até mesmo proteínas. São também capazes de transformar estes compostos.

  22. “SEQUESTRO DE CARBONO”

  23. OXIDAÇÃO DA MATÉRIA ORGÂNICA • Fotossíntese • CO2 + 6 H2O CH2O + O2 + 475 Kj/mol • A luz absorvida pela clorofila é convertida em energia química (fotossíntese). • Oxidação • CH2O+O2 CO2+H2O - 475 Kj/mol LUZ

  24. RESPIRAÇÃO CELULAR

  25. RESPIRAÇÃO AERÓBIA • Os elétrons removidos da glicose se encaminham ao receptor final que é o oxigênio que depois de se combinar com os elétrons e o hidrogênio forma a água.

  26. RESPIRAÇÃO ANAERÓBIA • O receptor dos elétrons não é o oxigênio e sim compostos nitrogenados (nitratos e nitritos), compostos de enxofre (sulfatos, sulfitos, dióxido de enxofre e enxofre elementar), dióxido de carbono, compostos de ferro, manganês, cobalto e até urânio.

  27. RESPIRAÇÃO CELULAR • É o processo de conversão das ligações químicas de moléculas ricas em energia que possam ser utilizados em processos vitais. • 1ª fase: glicólise • C6H12O6 + 6 O2 6 CO2 + 6 H2O + energia • 2ª fase: Oxidação piruvato(C3H4O3) através de dois processos: • Respiração aeróbia • Respiração anaeróbia

  28. NITROGÊNIO • Nitrogênio total • Amoniacal + albuminóide + orgânico + nitrito + nitrato • Nitrogênio kjeldahl • Orgânico + amoniacal

  29. FÓSFORO • Ortofosfatos: • (disponíveis para metabolização da MO) • ( PO4 HPO4 H3PO4H3PO4) • Polifosfatos: • (só após a hidrólise) • [Na2(PO3)6] 3- 3- -

  30. TRATAMENTO BIOLÓGICO • Exemplo: • Calcular a carga orgânica, em termos de DQO e DBO, bem como a população equivalente de um despejo de um laticínio com vazão de 800m³/dia, DQO=4500mg/L e DBO = 2000mg/L. • a) Carga orgânica • DQO: CO=800m³/dia x 4500mg/L x 10 ³ = 360KgDQO/dia • DBO : CO=800m³/dia x 2000mg/L x 10 ³ = 160KgDBO/dia - -

  31. TRATAMENTO BIOLÓGICO • b) População equivalente • 160Kg DBO/dia • PE=> = 2963 hab. eq. • 0,054Kg DBO/hab.dia

  32. POTENCIAL REDOX Controle no Bioreator Aeróbico Anóxico Processo Anaeróbico - 400 mV + 300mV 3 1 2 4 Condição Formação de Metano Formação de H2S Formação de ácidos Orgânicos Hidrolise de poli-fosfatos Denitrificação Nitrificação Oxidação Aeróbica 5 6 7 Roberto dos Santos

  33. TRATAMENTO BIOLÓGICO BASES PARA PROJETO LAGOAS DE ESTABILIZAÇÃO • Aeróbias • Taxa de aplicação superficial (KgDBO/ha.dia) • Anaeróbias • Taxa de aplicação superficial (KgDBO/ha.dia) • Taxa volumétrica(KgDBO/m³) • Tempos de detenção(dias)

  34. TRATAMENTO BIOLÓGICO BASES PARA PROJETO LODOS ATIVADOS • Tempos de detenção • Relação alimento/microorganismo (SSV) • Quantidade de biomassa (SSV) • Concentração de SSV • Quantidade de oxigênio • Parâmetros obtidos dos ensaios de tratabilidade • Necessidade de nutrientes

  35. FLOCOS BIOLÓGICOS

  36. FLOCOS BIOLÓGICOS

  37. FLOCOS BIOLÓGICOS

  38. FLOCOS BIOLÓGICOS PROTOZOÁRIOS

  39. PROCESSO DE LODOS ATIVADOS

  40. LODOS ATIVADOS MISTURA COMPLETA

  41. DEEP SHAFT

  42. VALO DE OXIDAÇÃO

  43. REATOR SEQUENCIAL EM BATELADA

  44. DECANTADOR SECUNDÁRIO

  45. TIPO DE SISTEMA DE NITRIFICAÇÃO/DESNITRIFICAÇÃO

  46. REATOR ANAERÓBIO DE FLUXO ASCENDENTE

  47. TRATAMENTOS BIOLÓGICOS DIGESTÃO ANAERÓBICA MECANISMOS DA DIGESTÃO ANAERÓBICA • Hidrólise • Acidogênese • Acetogênese • Metanogênese • Sulfetogênese

  48. TRATAMENTOS BIOLÓGICOS DIGESTÃO ANAERÓBICA MECANISMOS DA DIGESTÃO ANAERÓBICA • Hidrólise • Enzimas excretados por bactérias fermentativas transformam materiais particulados complexos (Polímeros) em matérias dissolvidas mais simples (moléculas menores).

  49. TRATAMENTOS BIOLÓGICOS DIGESTÃO ANAERÓBICA MECANISMOS DA DIGESTÃO ANAERÓBICA • Acidogênese • Os produtos solubilizados na fase anterior são metabolizados no interior das células de bactérias fermentativas e excretados em seguida. Incluem: ácidos graxos voláteis, álcoois, ácido lático, gás carbônico, hidrogênio, amônia, sulfeto de hidrogênio, além de novas células.

  50. TRATAMENTOS BIOLÓGICOS DIGESTÃO ANAERÓBICA MECANISMOS DA DIGESTÃO ANAERÓBICA • Acetogênese • As bactérias acetogênicas são responsáveis pela oxidação dos produtos gerados na fase acidogênica produzindo substrato para as bactérias metanogênicas, os produtos gerados são: Hidrogênio, CO2 e o Acetato.
