1 voorstellen van project

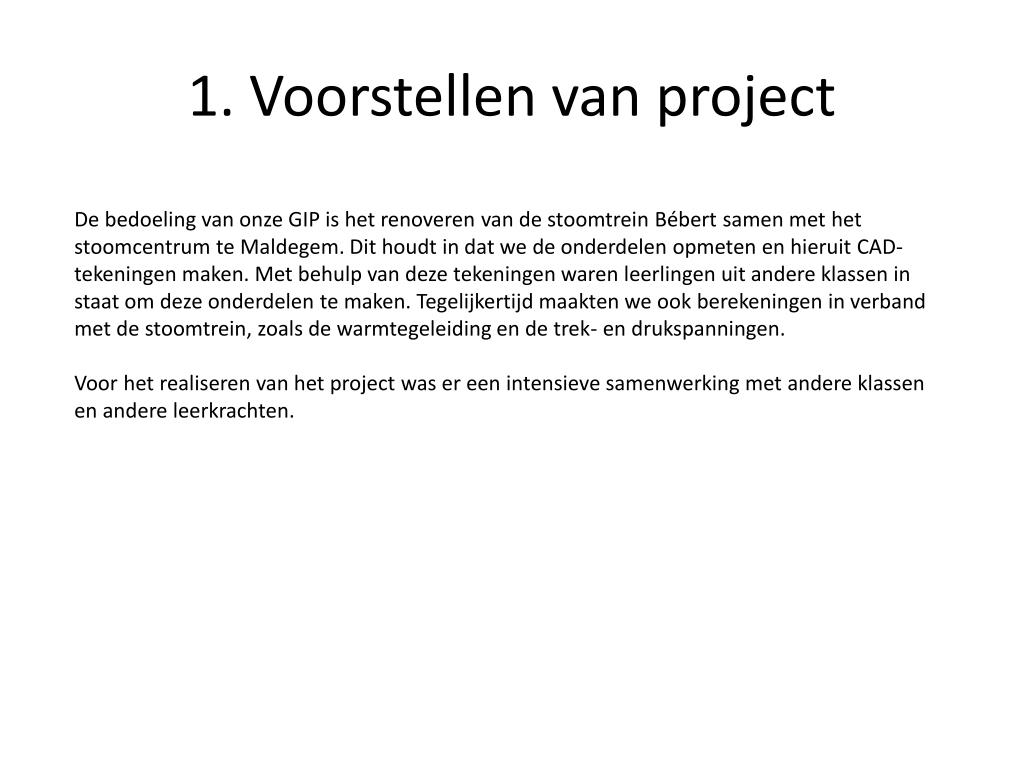

1. Voorstellen van project

De bedoeling van onze GIP is het renoveren van de stoomtrein Bébert samen met het stoomcentrum te Maldegem. Dit houdt in dat we de onderdelen opmeten en hieruit CAD-tekeningen maken. Met behulp van deze tekeningen waren leerlingen uit andere klassen in staat om deze onderdelen te maken. Tegelijkertijd maakten we ook berekeningen in verband met de stoomtrein, zoals de warmtegeleiding en de trek- en drukspanningen.

Voor het realiseren van het project was er een intensieve samenwerking met andere klassen en andere leerkrachten.

2 1 bezoeken stoomcentrum maldegem 2 2 cad tekeningen en hermaken van onderdelen

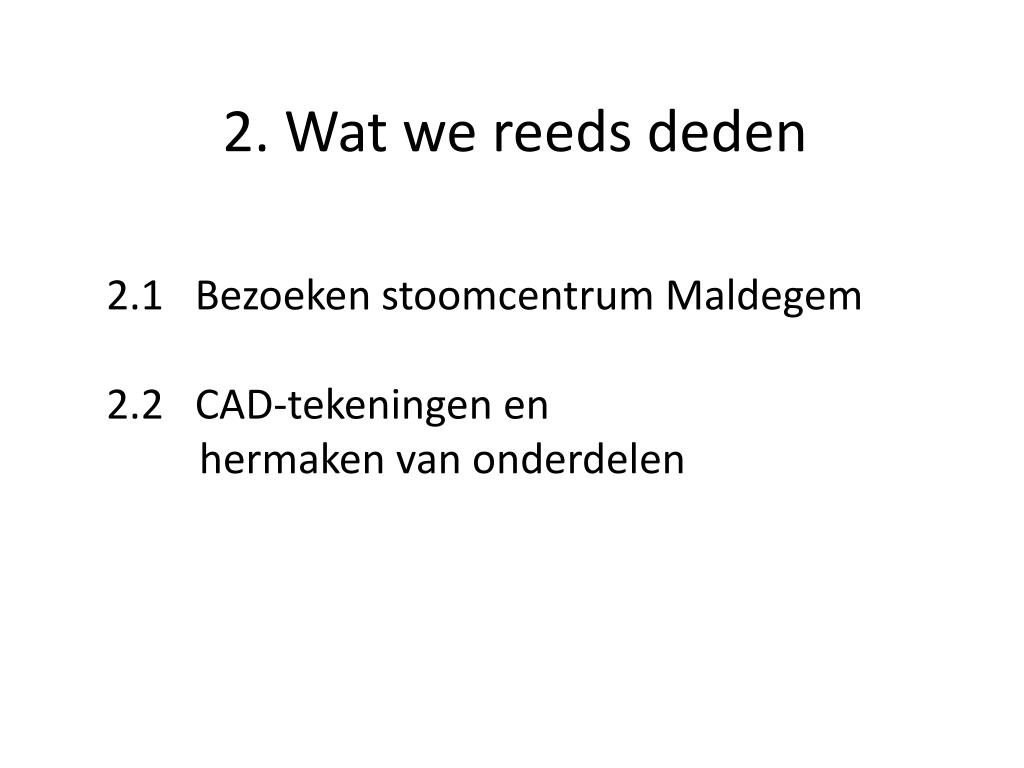

2.1 Bezoeken stoomcentrum Maldegem2.2 CAD-tekeningen en hermaken van onderdelen

2. Wat we reeds deden

2 1 bezoeken stoomcentrum maldegem

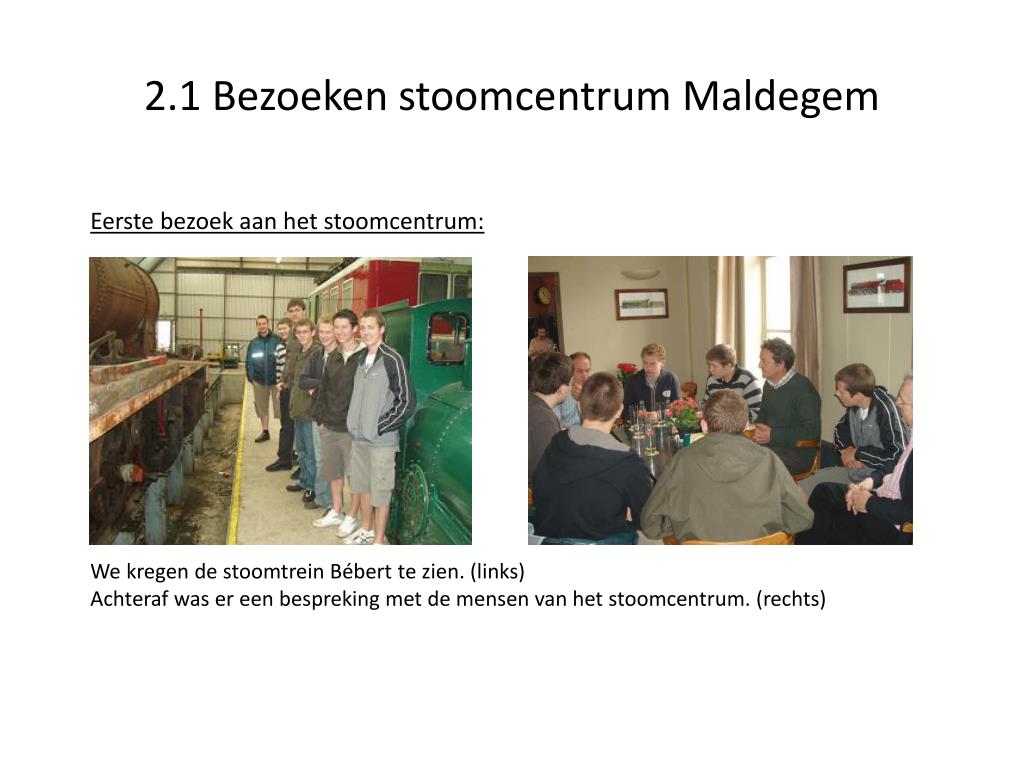

2.1 Bezoeken stoomcentrum Maldegem

Eerste bezoek aan het stoomcentrum:

We kregen de stoomtrein Bébert te zien. (links)

Achteraf was er een bespreking met de mensen van het stoomcentrum. (rechts)

slide6

Eerste en tweede werkbezoek :

Demonteren van het drijfwerk.

Derde werkbezoek:

Opmeten watertanks en demonteren van schokdempers

slide7

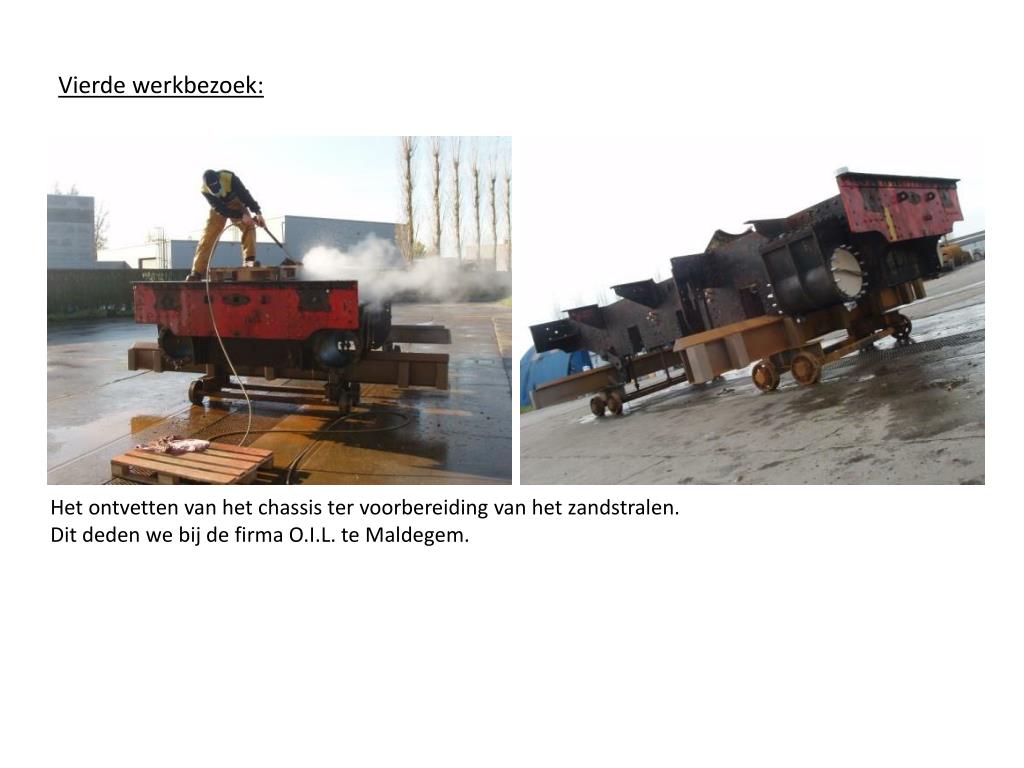

Vierde werkbezoek:

Het ontvetten van het chassis ter voorbereiding van het zandstralen.

Dit deden we bij de firma O.I.L. te Maldegem.

slide8

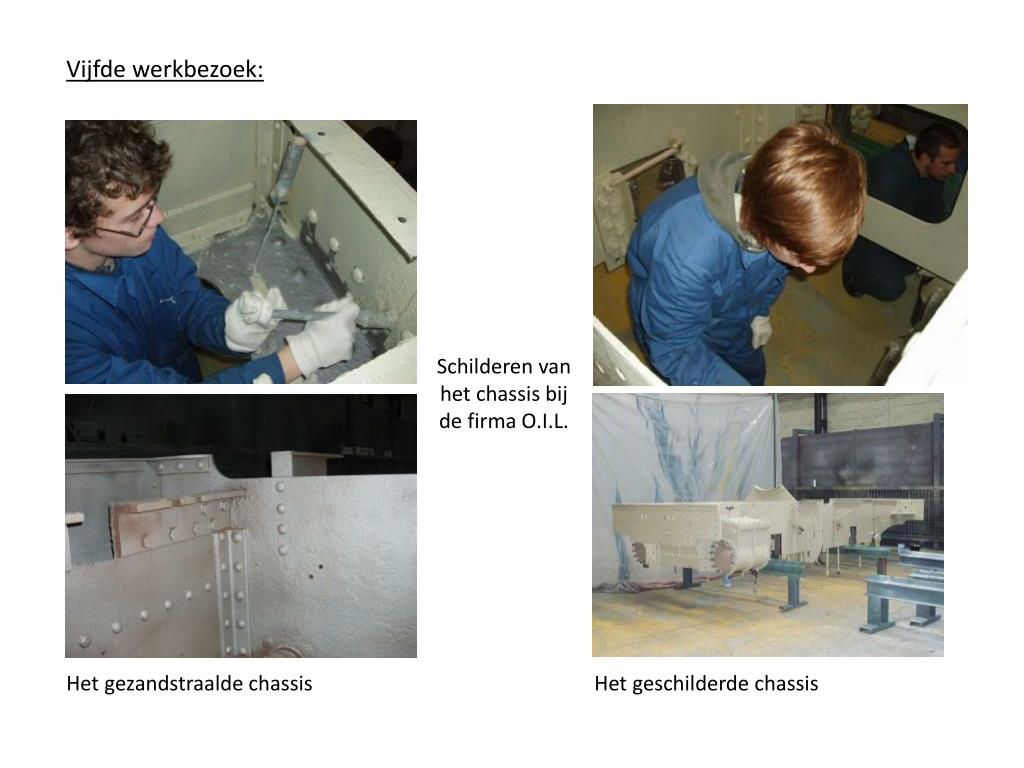

Vijfde werkbezoek:

Schilderen van het chassis bij de firma O.I.L.

Het gezandstraalde chassis

Het geschilderde chassis

slide9

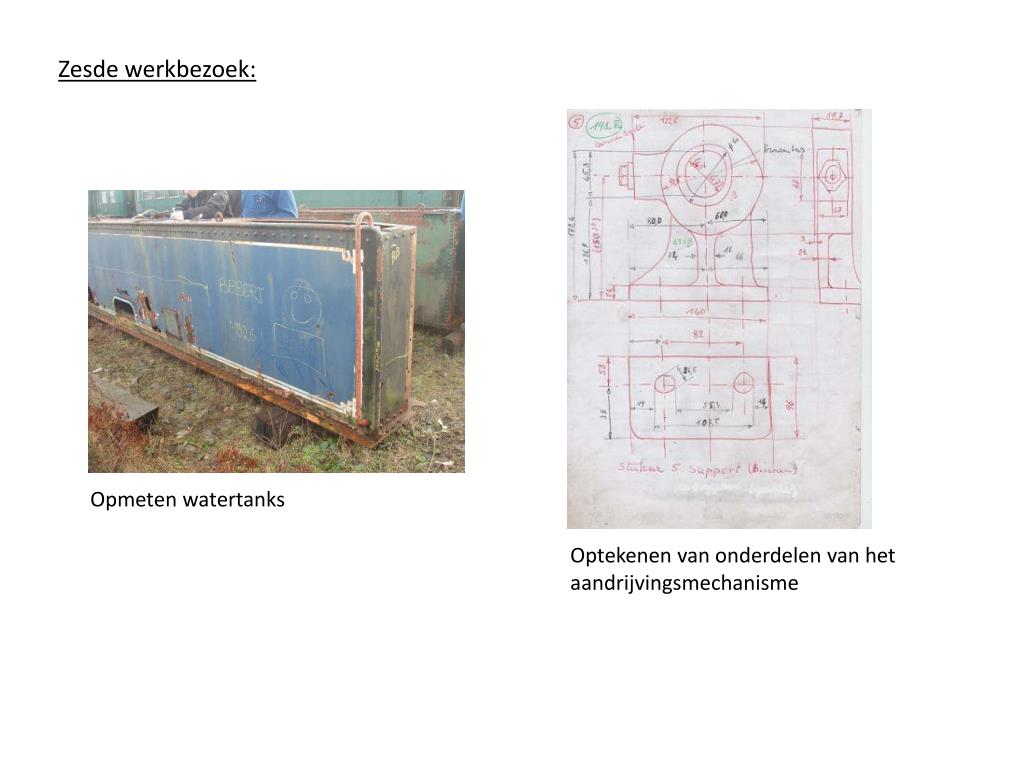

Zesde werkbezoek:

Opmeten watertanks

Optekenen van onderdelen van het aandrijvingsmechanisme

2 2 cad tekeningen en hermaken van onderdelen

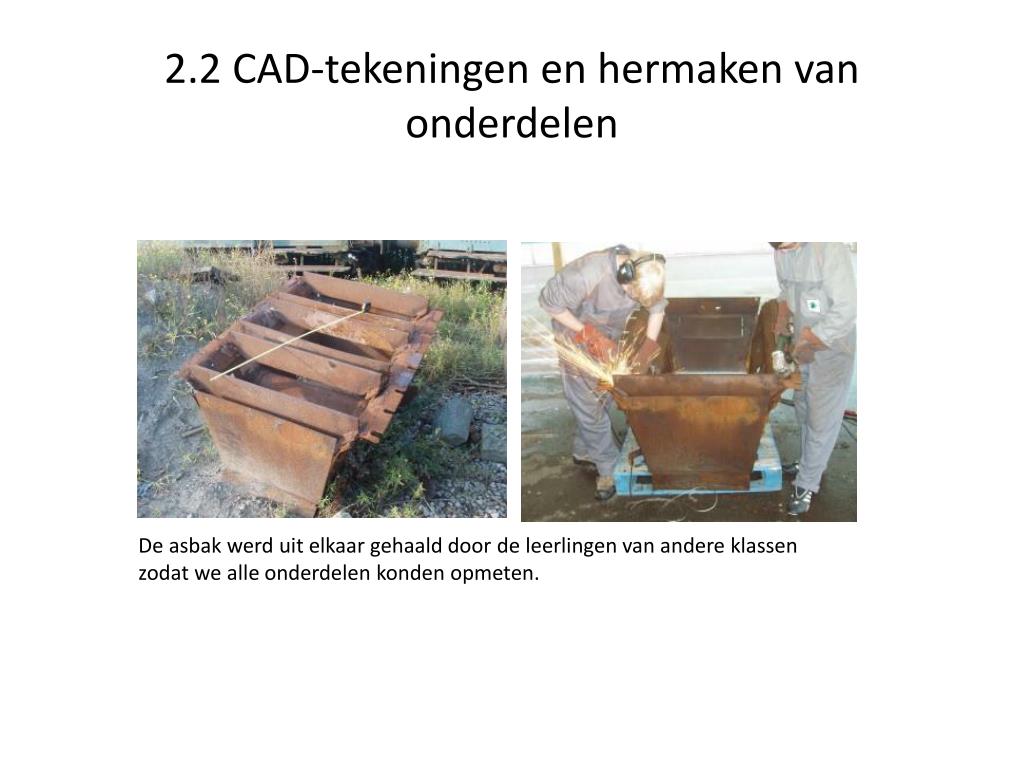

2.2 CAD-tekeningen en hermaken van onderdelen

De asbak werd uit elkaar gehaald door de leerlingen van andere klassen zodat we alle onderdelen konden opmeten.

slide11

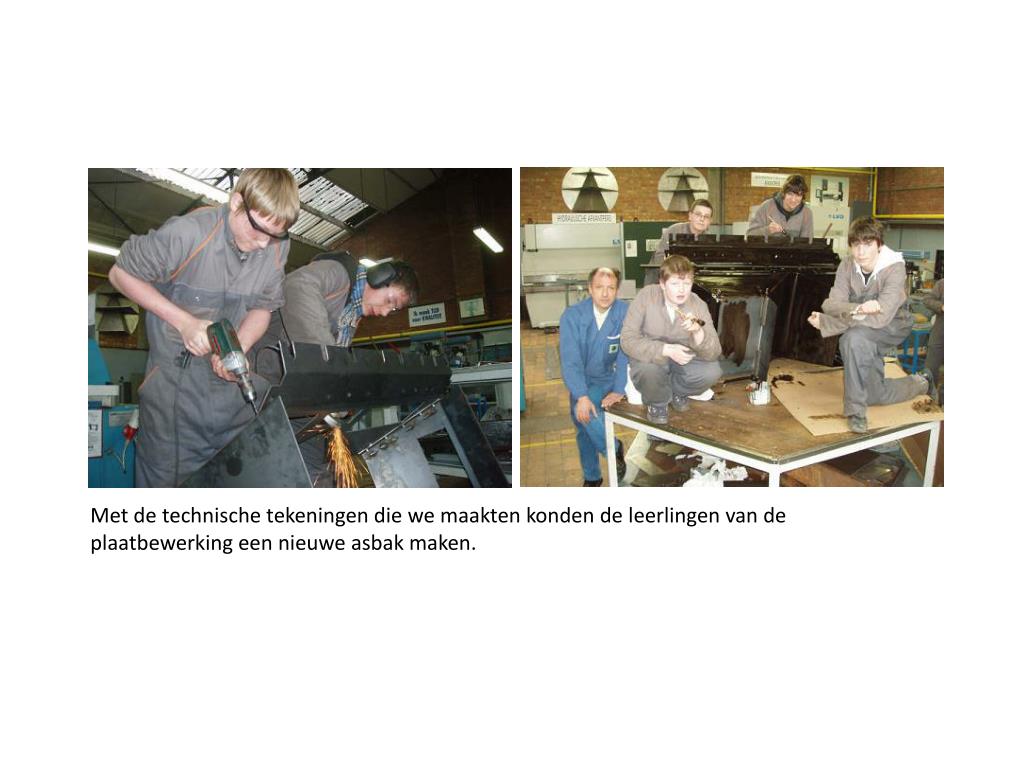

Met de technische tekeningen die we maakten konden de leerlingen van de plaatbewerking een nieuwe asbak maken.

slide12

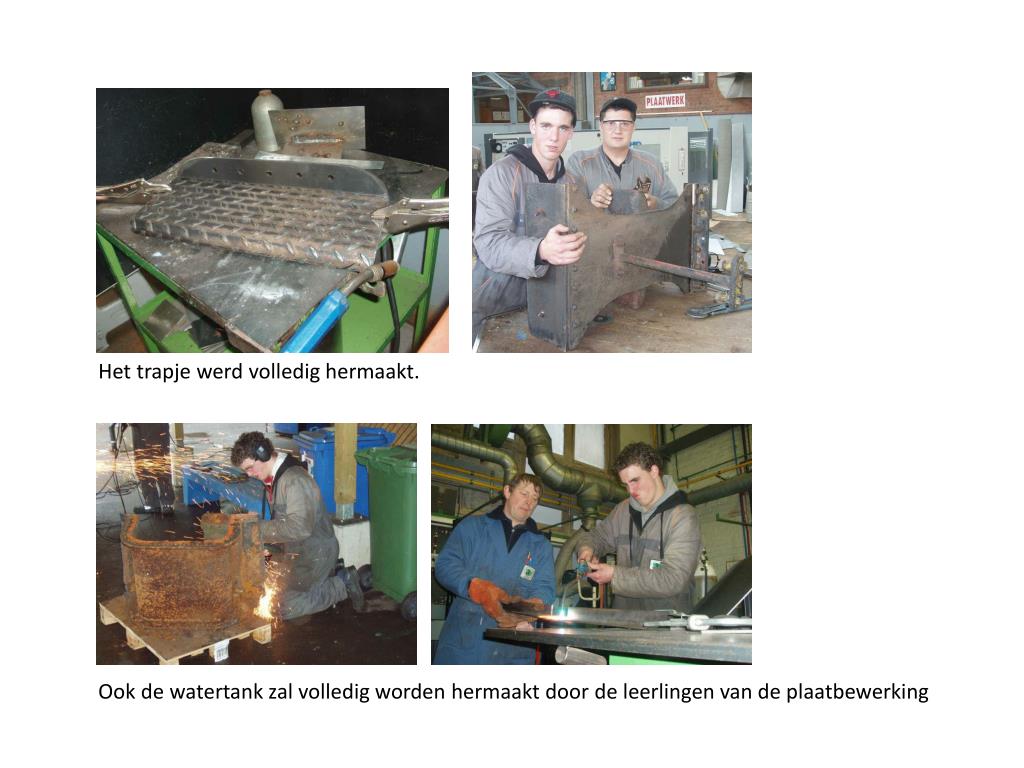

Het trapje werd volledig hermaakt.

Ook de watertank zal volledig worden hermaakt door de leerlingen van de plaatbewerking

het drijfwerk en overbrengingsmechanisme

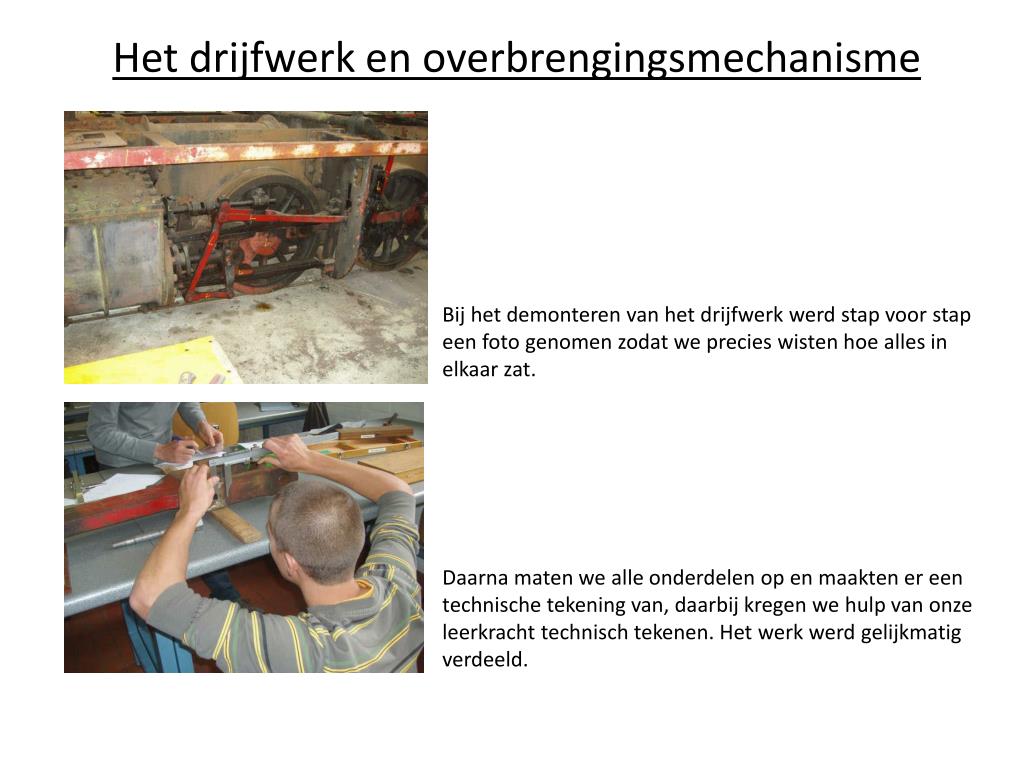

Het drijfwerk en overbrengingsmechanisme

Bij het demonteren van het drijfwerk werd stap voor stap een foto genomen zodat we precies wisten hoe alles in elkaar zat.

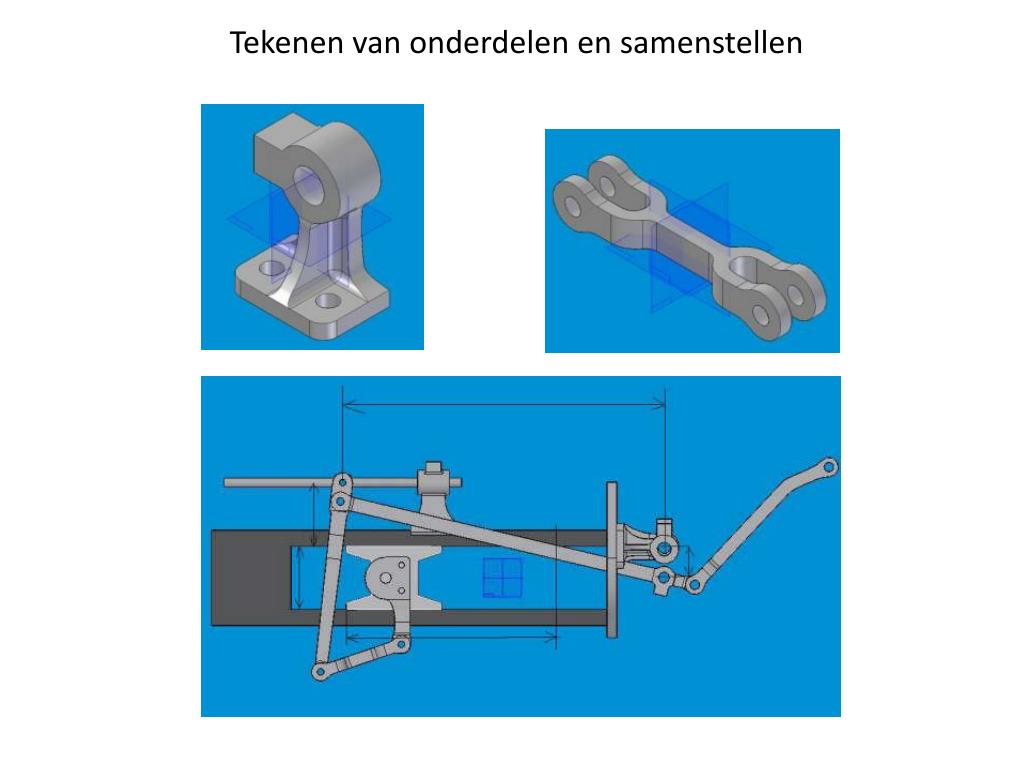

Daarna maten we alle onderdelen op en maakten er een technische tekening van, daarbij kregen we hulp van onze leerkracht technisch tekenen. Het werk werd gelijkmatig verdeeld.

slide16

3. Het forum

Er werd een forum opgericht waar men alle verslagen, technische tekeningen en berekeningen kon plaatsen.

slide17

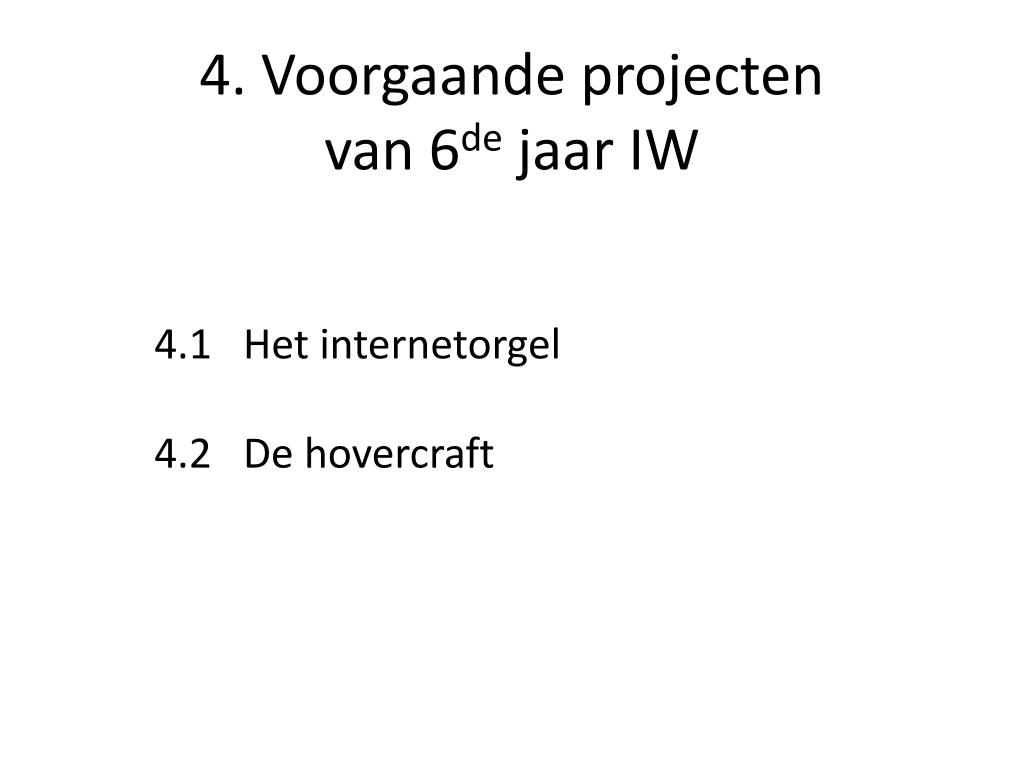

4. Voorgaande projecten

van 6de jaar IW

4.1 Het internetorgel 4.2 De hovercraft
