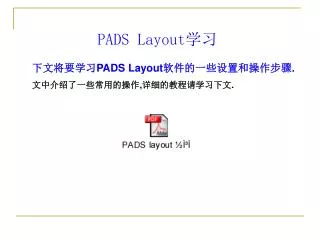

  1. PADS Layout学习 下文将要学习PADS Layout软件的一些设置和操作步骤. 文中介绍了一些常用的操作,详细的教程请学习下文.

  2. PCB LAYOUT • PCB设计的目的是能够量产的产品. • 从产品的角度看，在保证PCB设计图电气性能正确的前提下，还要充分考虑此设计图对后续PCB生产、SMT/DIP组装、和整机组装测试是否有无不利的影响。 • 所以一个好的PCB设计图，应该是在设计人员充分了解 • 电路工作原理 • PCB加工生产工艺及加过程 • SMT/DIP组装部门作业方法加工过程 • 整机测试流程 为前提，按照机构的设计尺寸和以上环节，生产和测试要求去设计PCB。

  3. PCB LAYOUT 以下是我们将要学习的内容： • PADS LAYOUT软件的使用。 • PCB加工生产工艺要求。 • PCB设计规则设定。 • PCB设计初到设计结束的全过程。 接下来将从下面三个地方开始学习：

  4. PCB LAYOUT 一.软件PADS LAYOUT的介绍 进 入 二.PCB LAYOUT规则设置 进 入 三.举例:PCB设计初到结束的全过程 进 入

  5. 一.PADS LAYOUT的使用 工具栏 标题栏 菜单栏 工作区域 设计栅格 状态栏 线宽 坐标栏

  6. 一.PADS LAYOUT的使用 (1)标题栏(Title bar):显示应用程序的图标,名称和文档名称. (2)菜单栏(Menu bar);将Power PCB所有操作指令归类总结在一起. (3)工具栏(Tool bar):一些常用的命令以图标的形式排列出来,方便用户操作. (4)状态栏(Status bat):显示设计过程中的操作信息. (5)工作区域(Work bat):PCB设计的主要工作区域. (6)坐标栏(x,y Coordinates)显示了光标所在工作区域以相对原点的坐标值. (7)设计栅格(Design Grid)PCB设计中在工作区域中移动的最小距离. (8)线宽(Line Width)PCB走线默认的走线宽度.

  7. 一.PADS LAYOUT的使用 [File](文件)菜单 New:新建一个设计文件 Save /Save As:保存/另存为. Import :导入格式为*.asc/.dxf/.eco/.emn/.emp/.ole格 式的文件. Export :导出*.asc/.dxf/.eco./emn/.emp/.ole格式文件. Library: (元件库)打开Liarbry Manager:对话框,对 Power PCB中的元件和库进行管理. Report:(报告)打开Reports对话框,通过设置产生各种报 告. CAM: (绘图/打印/光绘输出)打开 Define CAM Documents: 对话框,对绘图输出,打印文件的输出,Gerber文件 的输出等进行设置

  8. 一.PADS LAYOUT的使用 取消/恢复 剪切/复制/以位图复制/粘贴 移动/删除/ 打开Find窗口,进行对应属性对象的查找 使选择的对象高亮色显示/取消高亮显示 [Edit](编辑)菜单

  9. 一.PADS LAYOUT的使用 [Viev](查看)菜单 进入缩放模式/板边框显示/全图显示 刷新页面 网络设置,会弹出[View Nets]对话框设置指定网络的颜色和显示状态 间距,会弹出[View Clearance]对话框,可查找两个对象间的最小间距

  10. 一.PADS LAYOUT的使用 [Setup](设置)菜单 Pad stacks(焊盘定义):打开[Query/Modify Pad Stacks]对话框,建立,修改焊盘堆. Drill Pairs(钻孔对):打开[Drill Pairs Setup]定义钻孔层对 Jumpers(跳线):打开[Jumpers]对话框改变默认的跳线设置. Design Rules(设计规则):打开[Rules]对话框进行设计规则的设置和编辑. Layer Definition(层定义):打开[Layers Setup]对话框,建立定义板层. Set Origin(设置原点):该命令可以改变原点的位置. Display Colors(颜色显示)打开[Display Colors Setup]对话框设置显示颜色.可以改变工作区域中设计图的颜色.

  11. 一.PADS LAYOUT的使用 [Tools](工具)菜单 元件布局和摆放 PCB Decal Editor(封装编辑器):打开[Decal Editor]对话框建立或修改元件的PCB封装. Dispersr Components(打散元件):把没有固定的元件打散,放在边框外. Pour Manager(铺铜编辑器)打开[Pour Manager]对话框进行铺铜操作. Basic Svcripting(Basic脚本)运行编辑和调试(能输出元件坐标档) 与其他相关软件的连接

  12. 一.PADS LAYOUT的使用 主工具栏 取消/恢复/放大缩小/整边显示/刷新 走线工具盒 打开 切换图层 选择模式 ECO工具盒 绘图工具盒 BGA工具盒 保存 自动标注尺寸工具盒

  13. 一.PADS LAYOUT的使用 无模式命令 在PADS Layout被激活的情况下,输入有效的字母.通常是用来更改设计值. 无摸式命令分10个类型：共70个 以下是常见的无摸式命令： 一：栅格设定 G：设计栅格设定 GD：显示栅格设定 GR：设计各自设定 二：查找设定 S*：查找元件和管脚 S* *：查找绝对坐标 SR* *：查找相对坐标 SS：查找并选种标示符号的的元件 **代表要查找的参数 三：角度设定 AA：转换到任意角度模式 AD：转换到对角模式 AO：转换到直角模式 四：设计规则检查设定 DRP： 禁止违背设计规则 DRW： 违背设计规则时，给出警告 DRI：忽略安全间距检查 DRO：关闭设计规则检查模式 五：层设定 L*：选择当前要操作的层 六Q：测量实际距离

  14. 一.PADS LAYOUT的使用 常用快捷键 Ctrl+A                   选择全部 Ctrl+B                   以板框为界整体显示当前设计 Ctrl+C                   复制 Ctrl+D                  刷新 Ctrl+E                   移动 Ctrl+F                   翻转 Ctrl+G                  建立结合 Ctrl+I                    任意角度旋转 Ctrl+K                   建立组 Ctrl+L                   排列元件 Ctrl+M                  长度最短化 Ctrl+Q                  查询与修改 Ctrl+R                   以45°角为单位旋转 Ctrl+S                   存盘 Ctrl+V                   粘贴 Ctrl+X                  剪切 Ctrl+Y                   扩展 Ctrl+Z                   取消操作 Ctrl+Alt+C             显示颜色设置 Ctrl+Alt+D            打开Setup/Preference下的Design设置窗口 Ctrl+Alt+G            打开Setup/Preference下的Global 设置窗口 Ctrl+Alt+J             增加跳线 F1                        打开在线帮助 F2                        增加走线 F3                        动态走线模式 F4                        锁定层对 F5                        选择管肢对 F6                        选择网络 F7                        选择半自动走线 F8                        打开或关闭鼠标移动压缩 F9                        锁定绝对与相对协调 F10                       结束记录 BackSpace             在连线时每按一次BackSpace键就可以删除当前位置前一个拐角 Esc                       按键盘上Esc键退出当前操作模式。 M                         相当于按鼠标右键 Spacebar               按键盘上的空格键相当于按鼠标工键 Tab                       循环捕捉

  15. 二. PCB LAYOUT规则设置 1.Options参数设置.(Tools/Options) 2.Rules参数设置. (Setup/Design Rules) 3.Layer Definition参数设置(Setup/Layer Design) 4. Pad Stacks参数设置（Setup/ Pad Stacks） 5.Set Origin参数设置(Setup/ Set Origin) 6.Display Colors参数设置(Setup/ Display Colors) 7.PCB在设计过程中要特别注意生产工艺要求

  16. 二. PCB LAYOUT规则设置 Options参数设置-Global 1.Style:(光标风格) 2.Pick:(捕捉半径)推荐值”5” 3.Diagonal:(对角显示光标) 4.Disable Double Click:(双击操作无效) 1.拖动并且附着 2.拖动并放下 3.不使用拖动 默认选择”1” 拖动设置 鼠标设置 Keep same view：改变窗口大小时，保持工作画面比例. Active Layer Come to front:激活层在最前方显示. Minimum Display Width:最小显示宽度 说明:设计中小于该值的线,软件不显示其实际宽度,否则显示实际宽度. 用于PCB被嵌到其它程序中 刷新显示设置 Interval:(时间间隔)以’分’为单位/Number of:(备份次数) 说明:如图说明,软件3分钟自动备份一次,最多备份三份,第四次备份时替换第一份 当前设计选用单位mil/ metric/ lnches 1mil=1/1000inches=0.0254mm 设计单位设置 自动备份设置

  17. 二. PCB LAYOUT规则设置 Options参数设置-Design 1.一原点为参考点移动 2.以光标位置为参考点移动 3.以中心点为参考点移动 推荐:选择’3’. 元件在布局时: Automatic:自动分开不会重叠. Prompt:元件重叠时提示 Off: 关闭排挤功能 在移动中延申走线 推挤设置 移动设置 1.移动过程中执行鼠线最短 2.移动结束后执行鼠线最短 3.不进行最短计算 也可以使用Ctrl+m执行最短化操作 1.保持信号线和元件名称；2.包含没有连接的走线；3. 长度最短化设置 组设置 在拐角处添加倒角 Diagonal:45度倒角 Arc:圆弧倒角 Auto Miter:画线过程中自动添加倒角 线和走线角度 Diagonal:(斜角)45度走线 Orthogonal:(正交)90度走线 Any Angle:任意角度走线 倒角设置 电气规则检查 1.阻止错误.2.警告错误.3.忽视安全间距4.关闭规则检查 无模式命令 过孔补偿 默认值为"3mil"

  18. 二. PCB LAYOUT规则设置 Options参数设置-Routing 1.产生泪滴:焊盘,过孔走线后产生泪滴 2.显示警戒带:DRC布线时提示安全间距 3.高亮选中网络:布线时选中的网络以高亮显示 4.显示钻孔:显示钻孔的孔径 5.显示走线方向错误标记Show Tacks 6.显示保护线:受保护线以边框显示，未保护线为实线，易区分(正常视图) 7.显示测试点：知道哪些过孔被作为测试点使用 8.锁定测试点：移动元件时，测试点不移动 9.显示走线长度:走线过程中显示走线长度. 布线时自动切换的两个层 层对设置 1. 动态走线 2. 添加走线 双击鼠线 1. 自动保护走线 2. 使总线走线光滑 光滑控制 焊盘出/入线 1.允许走线以任何角度出入焊盘 2.走线以45度角出入焊盘 蛇形线 1.高度/幅度（A）: 线宽的整数倍 2. 间距 （G）: 线宽的整数倍 走直线时忽略此规则

  19. 二. PCB LAYOUT规则设置 Options参数设置-Thermals(花孔) 1.线宽 2.最少连接线数目 3.Pad 形状选择 Round圆形/Square方形/Rectangle长方形/Ooal椭圆 钻孔花孔 非钻孔花孔 正交连接 对角连接 填满连接 不连接 使走线元件的焊盘成热焊盘 显示平面层/分割的花孔指示标志 自动移除孤立的铜皮 自动移除违背规则的花孔连接线

  20. 二. PCB LAYOUT规则设置 Options参数设置-Dimensioning(标注) 层设置 标注字符 所在层 标注线 所在层 （优先级比PCB工作环境中的当前活动层设置高，所以必须在此设置标注层）

  21. 二. PCB LAYOUT规则设置 Options参数设置-Drafting(默认设置) 绘图默认线宽设置 板上默认高度限制 层设置 默认字体设置 Normal:显示影线(显示为填充后的整块铜皮). No hatch:不显示影线(显示为填充区的轮廓框) See thr：显示所有影线的中心线 默认字符/元件标示符号 的线宽/高度 Hatch影线填充效果 Pour outline：显示为Copper Pour区的框线； Hatch outline：显示为所有的填充影线，总效果为填充后的整块铜皮 铺铜设置 铺铜区显示模式 Min hatch:(最小铺铜区)设置最小的铺铜面积. Smoothing:(圆滑半径)设置铺铜拐角处圆角半径

  22. 二. PCB LAYOUT规则设置 Options参数设置-Grids(栅格) Design Grid(设计栅格) Via Grid (过孔栅格) Fanout Grid (扇出栅格) Display Grid (显示栅格) Hatch Grid (影线栅格) 以上栅格X,Y值设置. 设计栅格/显示栅格的无模式命令 对齐测试点栅格

  23. 二. PCB LAYOUT规则设置 Options参数设置-Split/Mixed Plane(混合分割平面设置) 存储入PCB的数据： 仅多边形轮廓； 所有平面层数据 提示放弃平面数据 混合平面显示： 平面多变形轮廓 平面层花孔指示 生成平面层数据 拐角圆滑半径，越大越圆滑 自动分割区的间距 自动移出孤立的铜皮 自动移出违反规则的花孔连接线条 更新鼠线的可见性 更新花孔指示的可见性 移走未使用的焊盘(用反焊盘取代) 保护首、尾层的过孔焊盘 对花孔和反焊盘使用设计规则 自动动作设置

  24. 二. PCB LAYOUT规则设置 Rules参数设置 管脚对设置 网络设置 封装设置 组设置 元件设置 类设置 默认设置 条件规则设置 差分对设置 报告输出 接下来，主要介绍Default和Net设置！

  25. 二. PCB LAYOUT规则设置 Rules参数设置-Default（默认） 定义报告规则 高速设计规则 布线规则 安全间距 扇出规则 走线与焊盘关系的规则 对于手工布线，在无特殊要求的情况下可只设定‘安全间距’。

  26. 二. PCB LAYOUT规则设置 Rules参数设置-Derault\Clearance(安全间距) Minimum(最小线宽):PCB设计图所中有走线不能小于此值. Recommended(推荐值):设计图中线宽一此处值为准. Minimum(最小线宽):PCB设计图所中有走线不能小于此值. 同一网络中两个对象之间的距离设定 走线宽度 安全间距 相同网络选项 两个钻孔边缘的最小距离 两元件边缘的最小距离 横竖相交,设定两对象之间的安全距离 ALL可以设定所有的安全距离

  27. 二. PCB LAYOUT规则设置 Rules参数设置-Default\Net(网络) 选中GND然后点击 注意:此处设定的值,优先级高于Clearance设定值.

  28. 二. PCB LAYOUT规则设置 Layer Definition参数设置 此对话框功能如下: 1.可定义PCB板层数 2.定义每层布线方向 3.为平面层和分割/混合层设定网络 4.为CAM输出相关联元件的文档层 5.定义的厚度

  29. 二. PCB LAYOUT规则设置 Pad Stacks参数设置 1.可以改变PCB设计图中PCB封装焊盘的形状 2.添加或更改PCB设计图中[Via] 3.改变Decal或Via Pad的尺寸、形状、是否镀金等。 层设置

  30. 二. PCB LAYOUT规则设置 Set Origin（工作原点）参数设置 PCB新创建一个文件时,有时需要改变原点的位置: 方法如下: 1.选择Setup/Set Origin命令 2.在需要设置原点的位置单击鼠标左键.

  31. 二. PCB LAYOUT规则设置 Display Colors参数设置 1.Color by Layer:(层颜色)只要去掉某层前的复选框的对号,在工作区域中将不显示改层.对于每一层而言其复选框也可以指定需要显示的对象如:[Pad]/[Traces]等. 2.Other选项组 [Background]:指定工作背景颜色 [Selections]:指定选中对象颜色 [Highlight]:指定高亮对象颜色 [Board Outline]:指定板边框颜色 [Configuration]:指定连接鼠线颜色 3.Configuration:(配置)选项组 点击[Sase]输入名称后确定记保存为一个方案.下次调用时直接选取就可以了. 着色对象 层别

  32. 二. PCB LAYOUT规则设置 PCB在设计过程中要特别注意生产工艺要求 1.PCB生产工艺要求 • 最小线宽限制:由于加工工艺的束缚PCB走线宽度不可能做的非常细,一般要求PCB走线不小于5mil,建议走6mil以上. • 最小间距限制:两个元件之间要保持最小距离.建议保持在6mil以上. • 过孔孔径限制:过孔最小孔径建议保持在10mil以上. 2.电气特性和散热要求 • 大电流线要比普通走线要宽. • 高频线要跟易受干扰的走线保持较远的距离,两层或多层设计时不横跨其他信号且要靠近地. • 地线要尽量保持完整,地走线要比PCB中任何一个信号线粗. • 发热元件的PAD做花孔处理,布局时远离其他元件,且摆放在通风较好的位置. 3.装配要求 • 注意接口\电阻器\开关等位置固定元件的摆放. • 电阻器\开关布局时周围不要有元件干涉,以便调整.

  33. 二. PCB LAYOUT规则设置 PCB在设计过程中要特别注意生产工艺要求 • 摆放元件时注意限高要求,螺丝孔旁边3mm内不要走线和摆放元件. • PCB板拐角出做倒角圆滑处理,避免在操作过程中划伤手指. 4.SMT制程要求 • 根据生产线设备的不同,制作能被识别的光学点. • 较高的元件布局时远离小贴片元件. • 贴片元件PAD上无过孔,防止加热后锡膏流失. • 焊盘上无丝印线. • 无特殊要求的元件,布局时按0度/90度摆件. 5.DIP制程要求 • 同类极性元件布局时极性方向尽量一致,方便操作员作业. • DIP类元件布局时应集中摆放,且元件底层最好不要摆放贴片元件. • DIP类元件布局时其PAD最小间距应大于1mm,否则会出现连锡现象

  34. 二. PCB LAYOUT规则设置 PCB在设计过程中要特别注意生产工艺要求 6.PCB标示要求 • PCB板上要有板名/日期/版本/环保标示/静电标示等. • 元件序号应从上到下,从左到右排列,且要靠近元件摆放. • 螺丝孔/定位孔等都应明确标注出来.

  35. PCB设计举例 下图是一个简单的自动功率控制电路图,下面以此图为例说明PCB设计的全过程.

  36. PCB设计举例 1.导入板边框 1.打开PADS Layout 新建文档 .点击File\Import弹出的对话框中选择需要的.dxf文件,点打开. 2.弹出DXF Import对话框,选择DXF-File下面的单位为Metric.后点击 ‘OK’. 3.在工作区域中点击右键,选择Select Shapes,然后鼠标移到导入的边框上单击选中板框.(此时的板框只是2D线) 4.单击右键选择Scale.弹出下面的对话框 放大倍数 选择板边框

  37. PCB设计举例 2.导入网络表 1.打开PADS Layout 点击File\Import弹出的对话框中选择需要的.asc文件,点打开. 2.打散元件 单击Tools\Disperse Componerts如下图. 原点设置在板边框左下角, 板边框 打散后元件的排列

  38. PCB设计举例 3.参数设置 1.选择Tools/Options 在Global页,单位选’mil’ 2.设定栅格: 激活设计页面,键盘上输入’G 5’即将栅格设定为5mil.(右下角信息框中显示栅格值) 3. 设定Via 单击Setup/ Pad Stacks在Pad Stacks对话框选择Pad Stack Type\Via如下图设置. 4.板层默认为两层. 此处有三层每层需分别设置 三层都设置如: Diameter[28] Drill[15]

  39. PCB设计举例 4.布局 1.移动元件 . 单击有右键选择Select Components.在要移动的元件上单击左键不放拖动元件,元件会附着在鼠标上,移到目的地后再次单击左键. 2.固定元件:如下图,J1和VR两个元件的位置是固定的不允许再变动.在设计时将两元件固定,避免因失误.具体操作:按下Ctrl选择J1和VR,单击右键选择Properties后,弹出Component Properties对话框选中

  40. PCB设计举例 5.布线 1.线宽设置:选择Setup\Design Rules\ Derault\Clearance如下图设置. 2.选择Setup\Design Rules\ Net分别选择+5V、+12V单击Clearance如下图线宽设置为30mil. GND线宽设置为40mil

  41. PCB设计举例 5.布线 3.打开电气规则检查 :从键盘输入DRP打开自动电气规则检查. 4.布线:单击右键选择Select Anything,然后选择元件焊盘按F2开始走线,在要打过孔的地方单击左键停止走线,然后按F4换层(自动生成过孔). 此图是布线 完成后的样子,其中不包含GND网络

  42. PCB设计举例 5.覆铜 1.GND网络覆铜:走线没有走GND网络,GND网络做覆铜处理,方法如下: • 单击绘图工具栏按扭 • 在出现的绘图工具栏中选择 Copper pour按扭 • 单击右键选择Rectangle. • 在TOP和BOTTOM 层分别沿板边框画两个矩形.在弹出的ADD Drafting对话匡中,如图选择GND网络 此对话框可以改变覆铜边框的 线宽 旋转角度 所在层 覆铜网络

  43. PCB设计举例 5.覆铜 2.覆铜操作:选择Tools\ Pour Manager弹出Pour Manager对话框选择Start.弹出Proceed with Flood?对话框,选择’是Y’.软件自动覆铜.

  44. PCB设计举例 相关设计文件
