加速壽命試驗原理介紹 Arrhenius Model Prepared By : HH. Wu Chunan, Taiwan, Date August 22, 2006

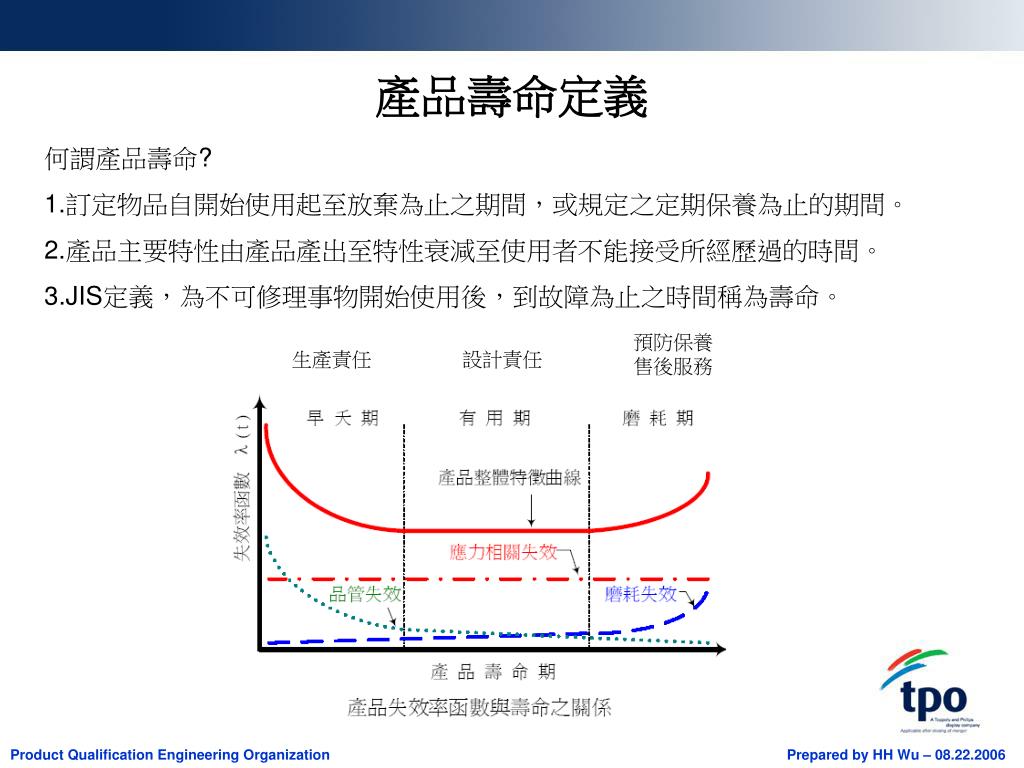

產品壽命定義 何謂產品壽命? 1.訂定物品自開始使用起至放棄為止之期間，或規定之定期保養為止的期間。 2.產品主要特性由產品產出至特性衰減至使用者不能接受所經歷過的時間。 3.JIS定義，為不可修理事物開始使用後，到故障為止之時間稱為壽命。預防保養售後服務生產責任設計責任

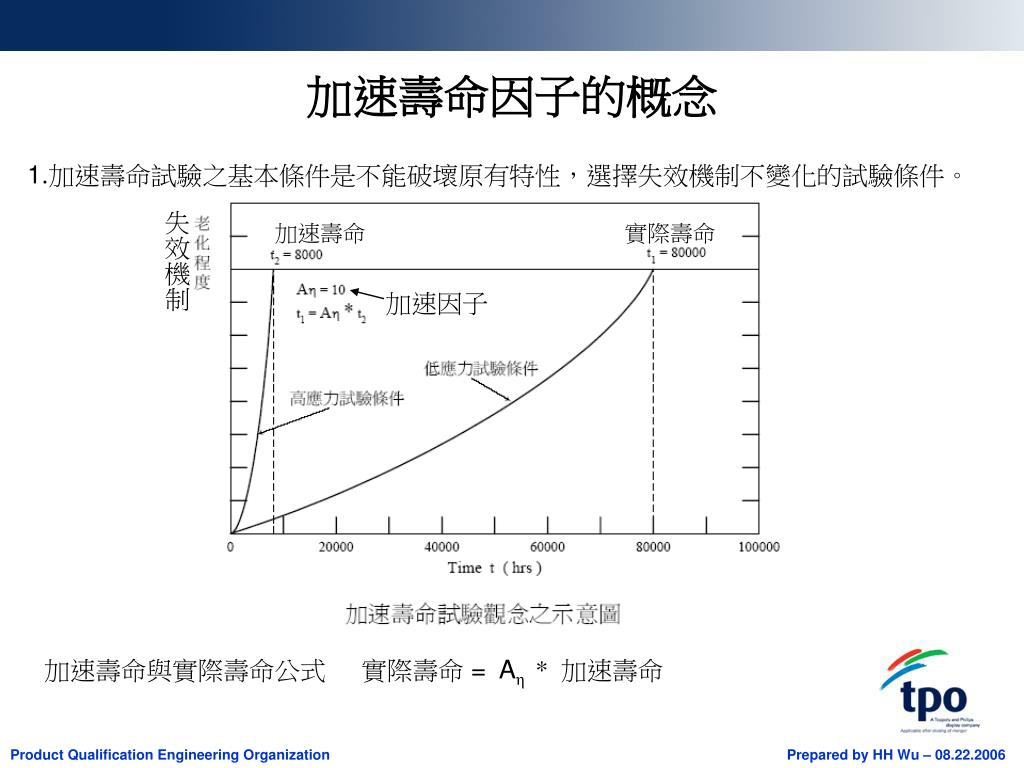

加速壽命因子的概念 1.加速壽命試驗之基本條件是不能破壞原有特性，選擇失效機制不變化的試驗條件。失效機制加速壽命實際壽命加速因子加速壽命與實際壽命公式實際壽命 = Aη * 加速壽命

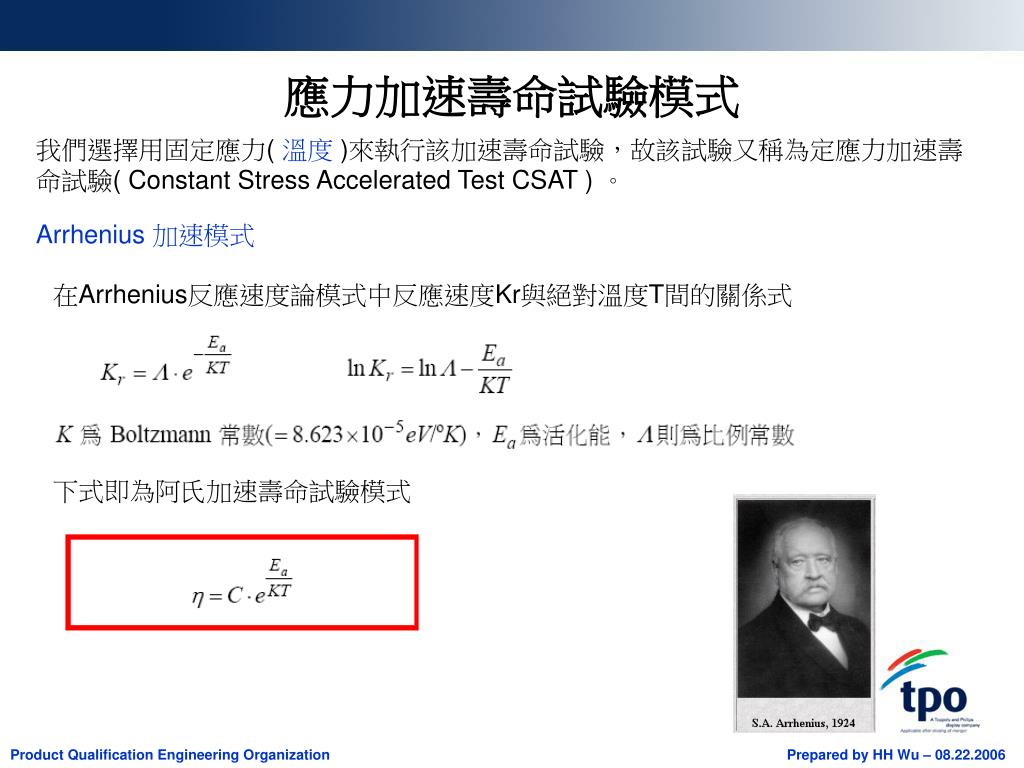

應力加速壽命試驗模式 我們選擇用固定應力( 溫度)來執行該加速壽命試驗，故該試驗又稱為定應力加速壽命試驗( Constant Stress Accelerated Test CSAT ) 。 Arrhenius 加速模式在Arrhenius反應速度論模式中反應速度Kr與絕對溫度T間的關係式下式即為阿氏加速壽命試驗模式

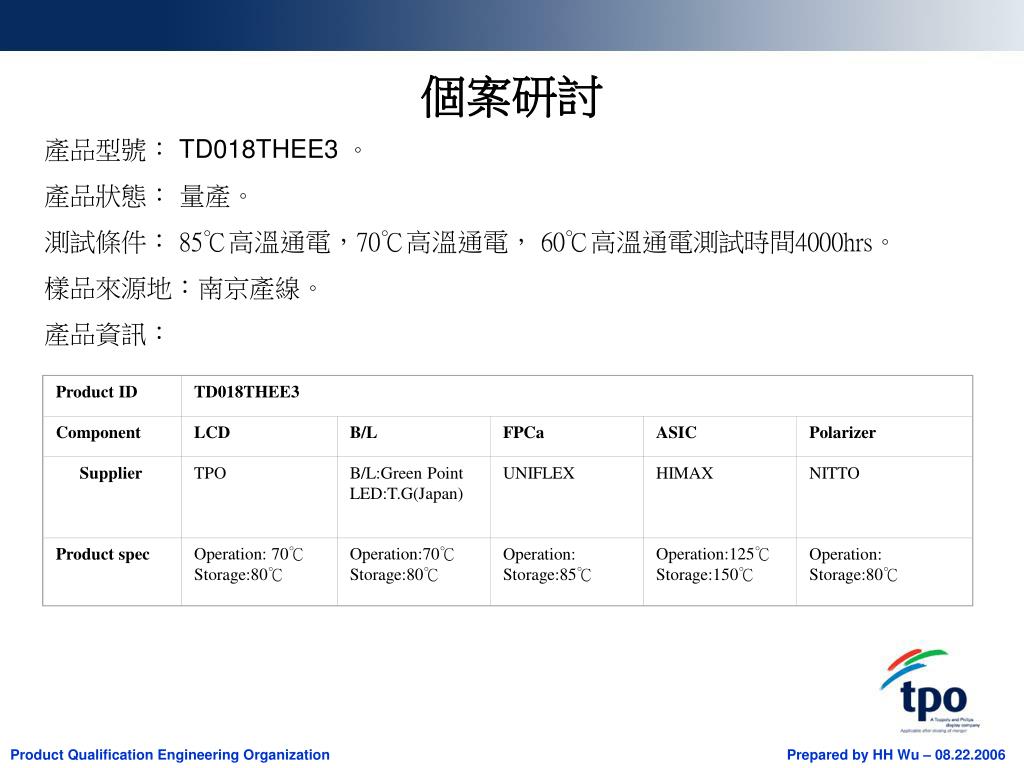

Product ID TD018THEE3 Component LCD B/L FPCa ASIC Polarizer Supplier TPO B/L:Green Point LED:T.G(Japan) UNIFLEX HIMAX NITTO Product spec Operation: 70℃ Storage:80℃ Operation:70℃ Storage:80℃ Operation: Storage:85℃ Operation:125℃ Storage:150℃ Operation: Storage:80℃ 個案研討產品型號：TD018THEE3 。產品狀態：量產。測試條件： 85℃高溫通電，70℃高溫通電， 60℃高溫通電測試時間4000hrs。樣品來源地：南京產線。產品資訊：

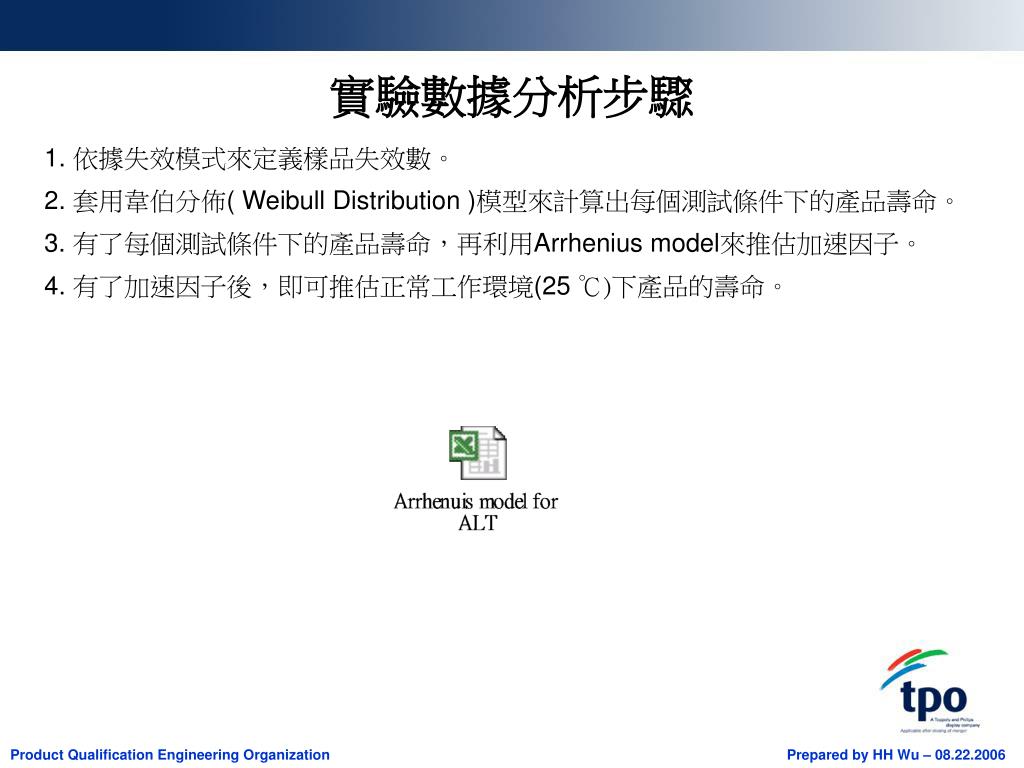

實驗數據分析步驟 1. 依據失效模式來定義樣品失效數。 2. 套用韋伯分佈( Weibull Distribution )模型來計算出每個測試條件下的產品壽命。 3. 有了每個測試條件下的產品壽命，再利用Arrhenius model來推估加速因子。 4. 有了加速因子後，即可推估正常工作環境(25 ℃)下產品的壽命。

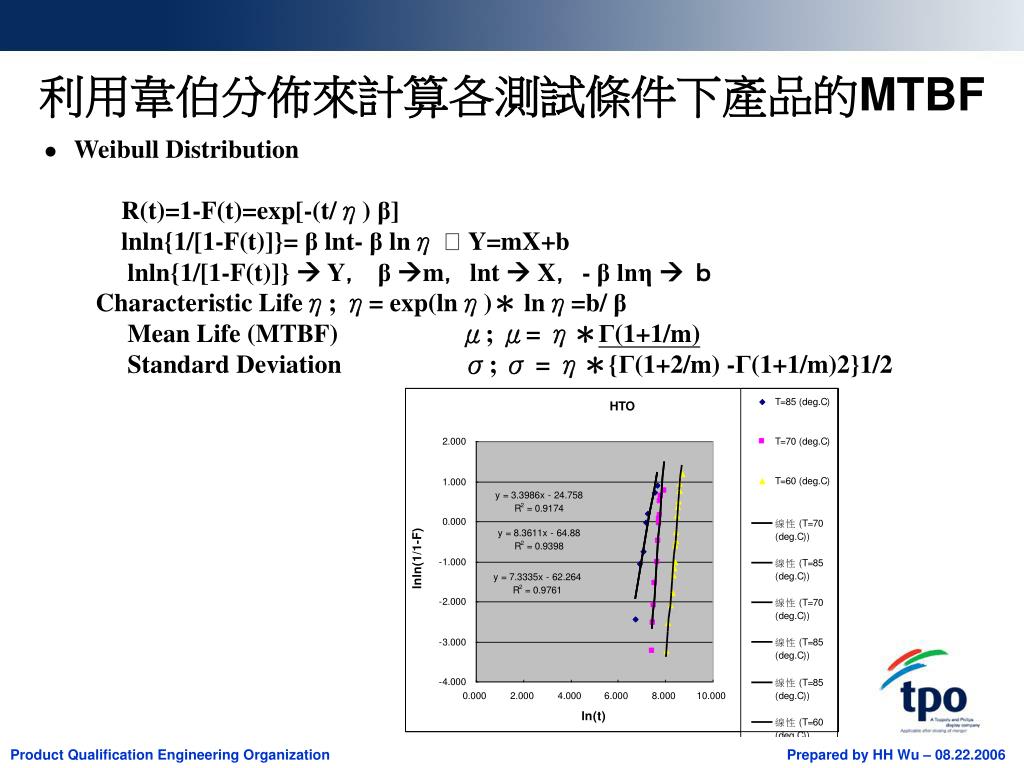

利用韋伯分佈來計算各測試條件下產品的MTBF lWeibull Distribution R(t)=1-F(t)=exp[-(t/η) β] lnln{1/[1-F(t)]}= β lnt- β lnη Y=mX+b lnln{1/[1-F(t)]} Y， βm，lnt  X，- β lnη ｂ Characteristic Lifeη; η= exp(lnη)＊ lnη=b/ β Mean Life (MTBF) μ; μ= η＊Γ(1+1/m) Standard Deviation σ; σ = η＊{Γ(1+2/m) -Γ(1+1/m)2}1/2

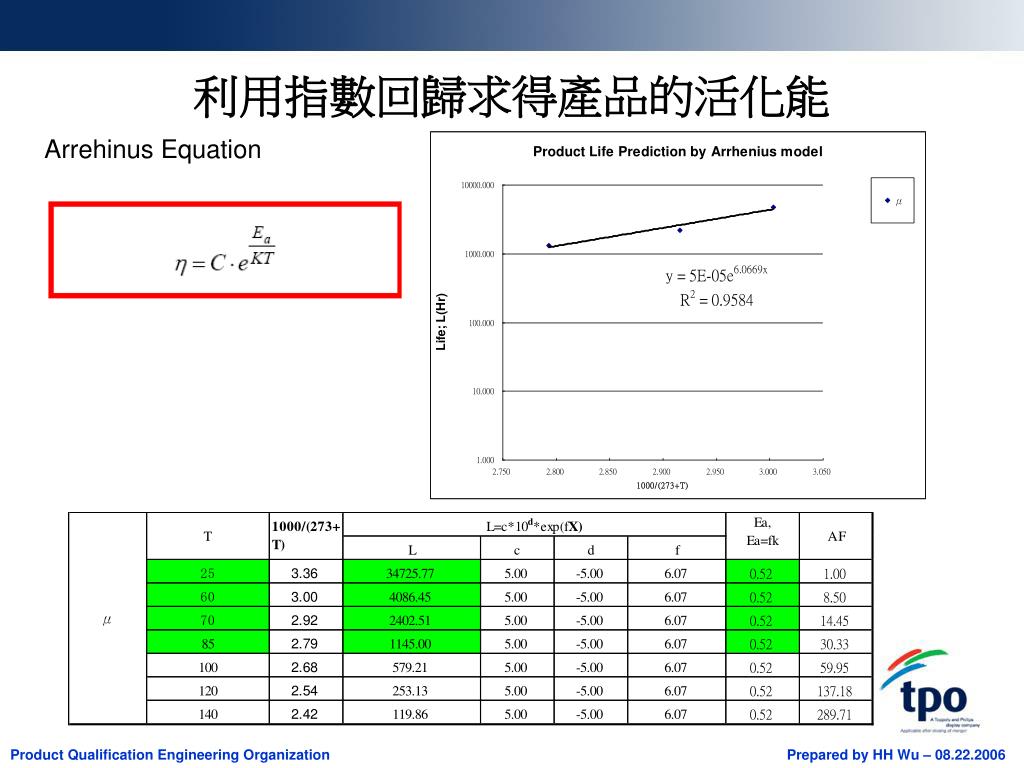

利用指數回歸求得產品的活化能 Arrehinus Equation

Thank You
