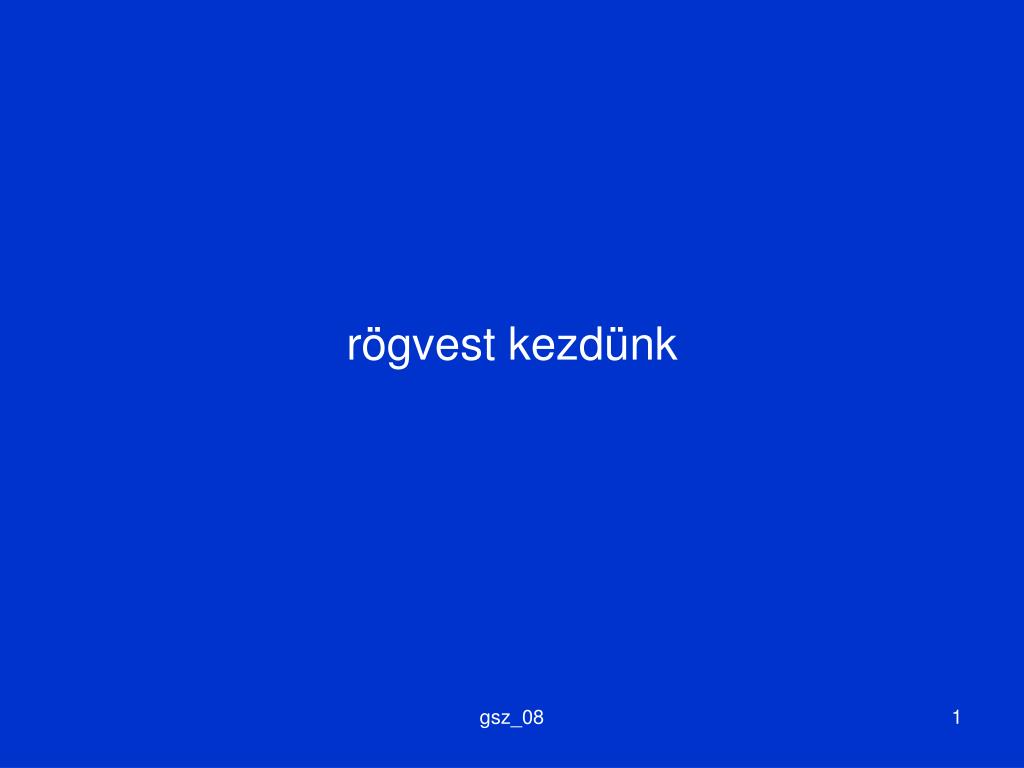

  1. rögvest kezdünk gsz_08

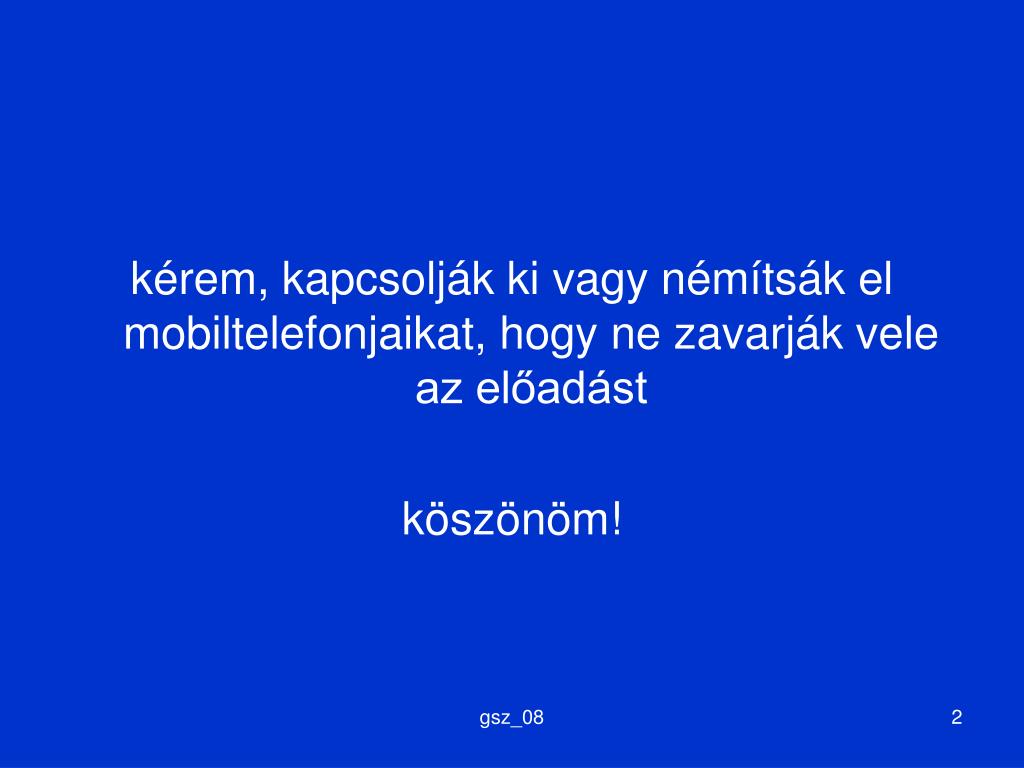

  2. kérem, kapcsolják ki vagy némítsák el mobiltelefonjaikat, hogy ne zavarják vele az előadást köszönöm! gsz_08

  3. hajtások funkció: energia átvitele és átalakítása mozgatáshoz elv: mechanikus, villamos, munkaközeggel mozgás: lineáris, forgó, általános sík- és térbeli gsz_08

  4. mechanikus hajtások fajtái elemek szerint: • kerék • végtelenített (vonóelemes) működésmód szerint: • erővel záró (rugalmas, de pontatlan) • alakkal záró (pontos, de merev) gsz_08

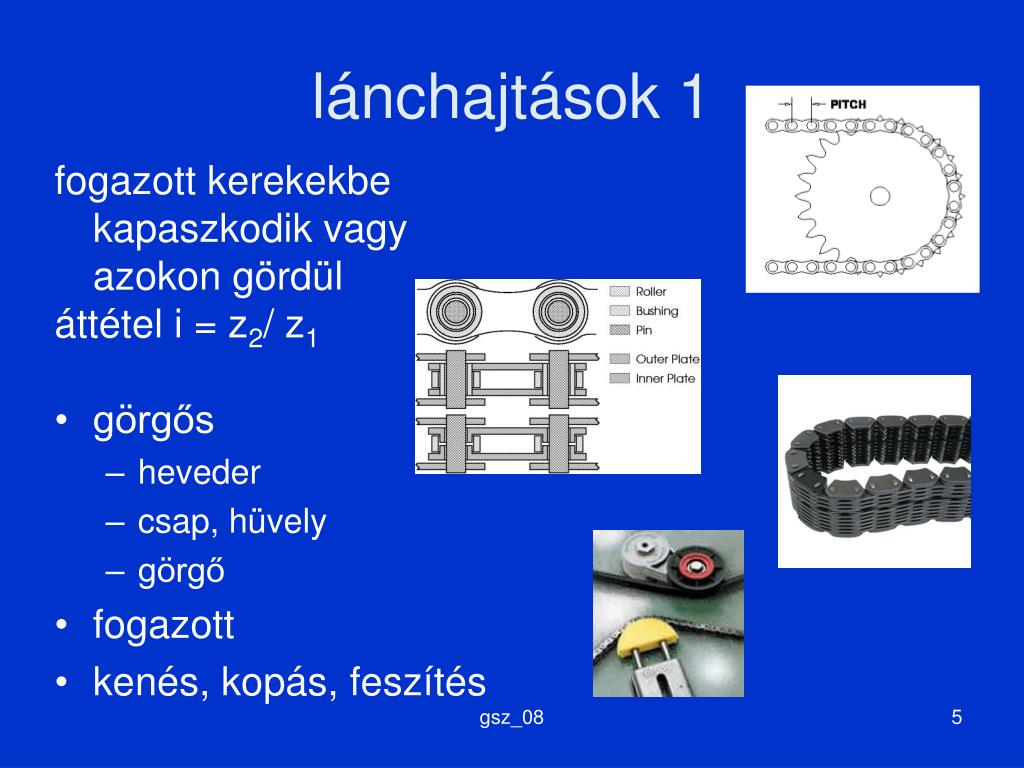

  5. lánchajtások 1 fogazott kerekekbe kapaszkodik vagy azokon gördül áttétel i = z2/ z1 • görgős • heveder • csap, hüvely • görgő • fogazott • kenés, kopás, feszítés gsz_08

  6. lánchajtások 2 • variátorhajtás lánccal • lánc egy darabból... gsz_08

  7. (hajlékony) vonóelemek kötél heveder (szíj) lánc gsz_08

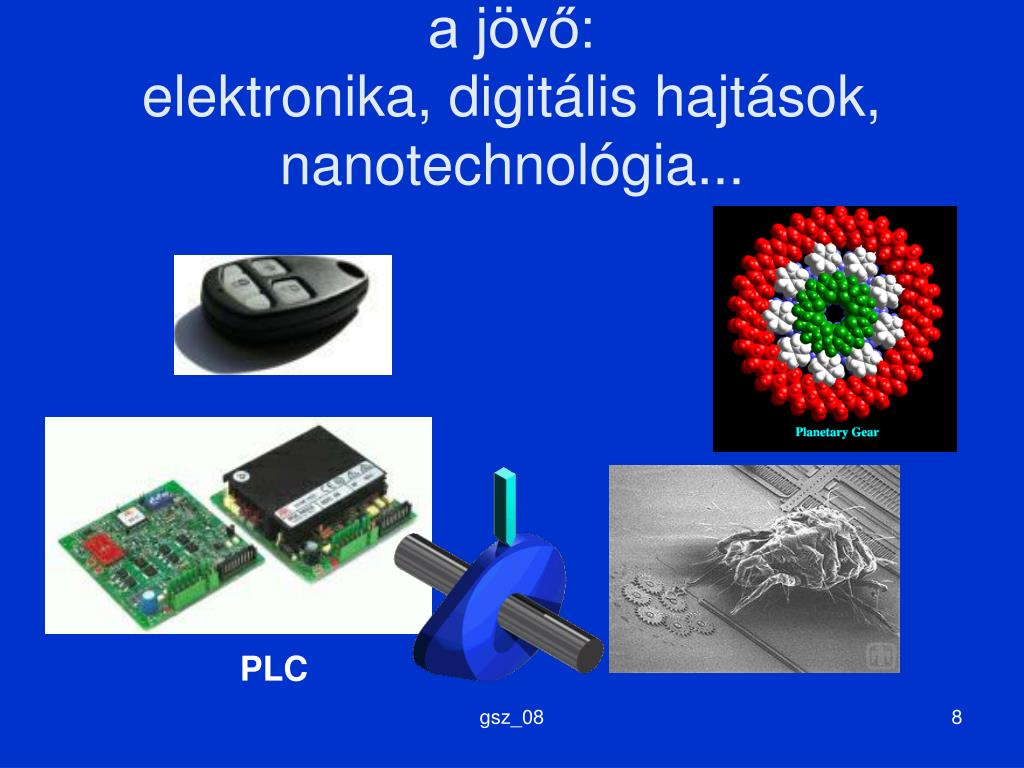

  8. a jövő: elektronika, digitális hajtások, nanotechnológia... PLC gsz_08

  9. hajtások munkaközeggel • hidraulika • folyadék (víz, olaj) hidrostatikus hajtás • pneumatika • gáz (levegő) gsz_08

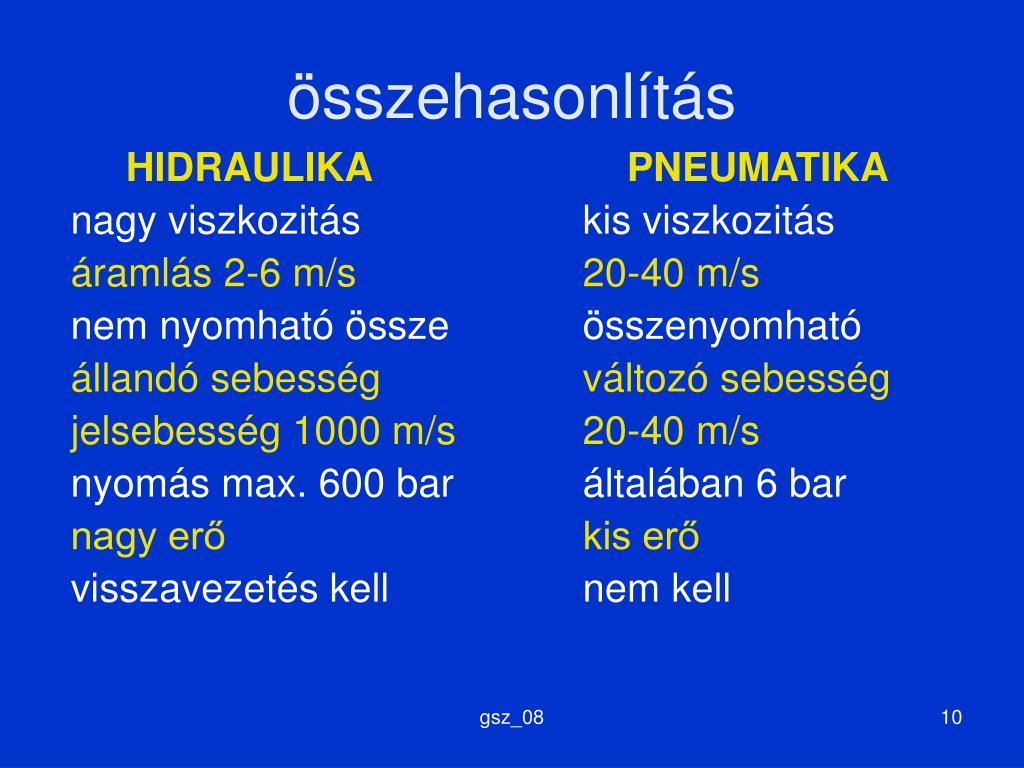

  10. összehasonlítás HIDRAULIKA PNEUMATIKA nagy viszkozitás kis viszkozitás áramlás 2-6 m/s 20-40 m/s nem nyomható össze összenyomható állandó sebesség változó sebesség jelsebesség 1000 m/s 20-40 m/s nyomás max. 600 bar általában 6 bar nagy erő kis erő visszavezetés kell nem kell gsz_08

  11. pneumatikus hajtások gsz_08

  12. elemek • kompresszor • légtartály (puffer) • levegőelőkészítés • szűrés, szárítás • olajozás, nyomásszab. • elosztás, szabályozás • csővezetékek • vezérlőelemek • végrehajtók gsz_08

  13. végrehajtók 1× lineáris és forgó motorok • munkahenger • egyszeres műk. • kétszeres műk. • membrán • sikló • forgató 2× gsz_08

  14. rögzítés forgó motorok radiális axiális dugattyús + mindenféle... forgólapátos gsz_08

  15. vezérlő elemek jeláram elektropneumatika elektrohidraulika • útszelep • zárószelep (v.csapó) • nyomásirányító - szabályozás/ határolás • áramirányító sz. • fojtás működtetés: kézi, mech, elektromágneses, önműködő 4/2 útszelep tolattyú gsz_08

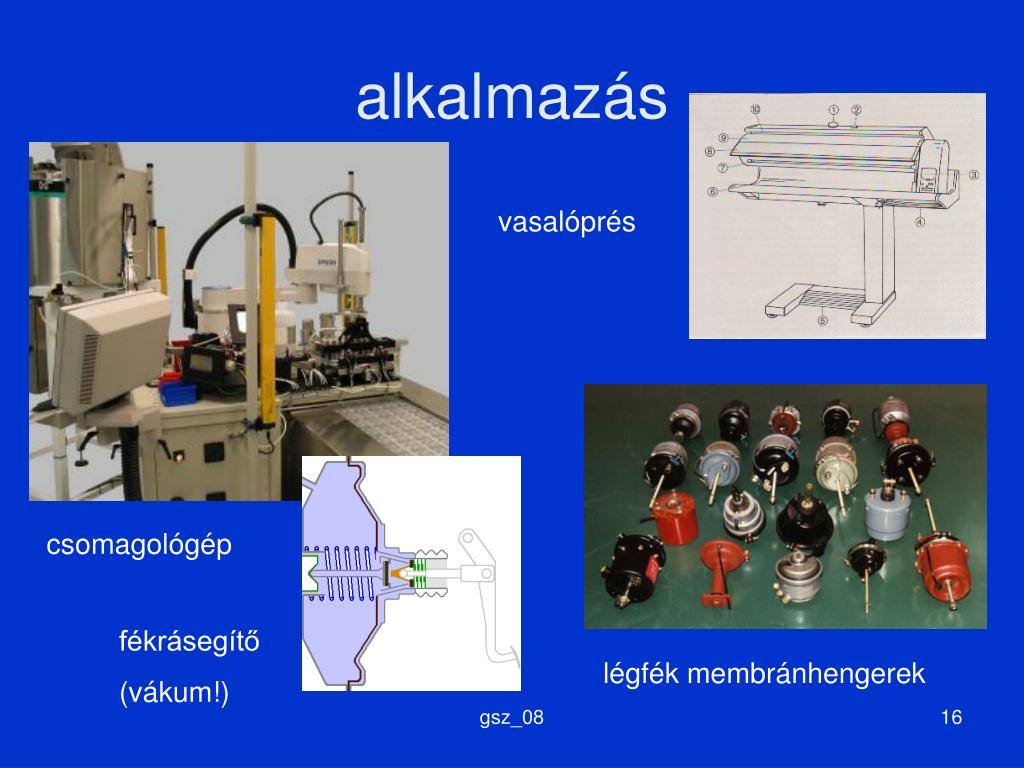

  16. alkalmazás vasalóprés csomagológép fékrásegítő (vákum!) légfék membránhengerek gsz_08

  17. hidraulikus hajtások telepített vagy mobil olaj vagy víz • szivattyú: • dugattyús • fogaskerék • elosztás, szabályozás • csővezetékek • vezérlőelemek • végrehajtók gsz_08

  18. munkahengerek, hidromotorok fogaskerekes dugattyús lapátos állandó és változó lökettérfogattal tömítés, légtelenítés gsz_08

  19. és még... • szűrés • tartály • hűtés/ fűtés folyadék szerepe: • energiaátvitel • kenés, hűtés stabilitás korr. védelem környezetvédelem gsz_08

  20. alkalmazás szervókormány hidraulikus fék kivágóprés gsz_08

  21. köszönöm figyelmüket! gsz_08
