Presentation Transcript
slide2
kérem, kapcsolják ki vagy némítsák el mobiltelefonjaikat, hogy ne zavarják vele az előadást

köszönöm!

gsz_09

mechanizmus
mechanizmus
  • új gazdasági mechanizmus
  • árfolyam-mechanizmus
  • vállalati kontroll mechanizmus
  • génszabályozó mechanizmus
  • szaporodási mechanizmus
  • közösségi mechanizmus
  • kádári „üzenési” mechanizmus
  • elhárító mechanizmus
  • csalásbiztos szavazási mechanizmus
  • naplózási mechanizmus
  • morális-asszociativ mechanizmus
  • bütykös tengelyes mechanizmus
  • ...

gsz_09

mechanizmus 1
mechanizmus 1
  • Gép (másképp): erőt, mozgást és energiát előre meghatározott módon közvetítő elemcsoport
  • egyszerű gép: emelő, kerék, hengerkerék, csiga, lejtő, ék, csavar
  • mechanizmus: hatást, kölcsönhatást vagy más természeti jelenséget okozó vagy abban résztvevő alapvető fizikai vagy kémiai folyamatok
  • kinematikában: relatív mozgások átvitelének, szabályozásának vagy korlátozásának módja

gsz_09

mechanizmusok
mechanizmusok

funkció: mozgások transzformálása

(jelleg, irány)

kinematikai lánc

(általában zárt)

vezető és vezetett tagok

kinematikai párok

állvány

síkbeli / térbeli (2D/ 3D)

gsz_09

mechanizmusok elemz se
mechanizmusok elemzése
  • kinematikai (mozgások)
  • kinetikai (erők)
  • dinamikai (kinematikai és kinetikai)

mozgások jellege: lineáris, alternáló, forgó,

lengő, szakaszos, általános („szabálytalan”)

gsz_09

kinematikai p rok k nyszerek
kinematikai párok (kényszerek)
  • csúszka
  • csukló
  • ....

szabadságfok (s)

kötöttség (k)

k + s = 6

(sikban:3)

gsz_09

tov bbi kinematikai p rok
további kinematikai párok
  • gömbcsukló
  • sík támasz
  • hengeres csúszka
  • csavarmenet

magasabbrendű kinematikai párok

(pont/vonalmenti érintkezés)

gsz_09

szabads gfok
szabadságfok

s = 3n - 2p5 - p4

ahol n a mozgó tagok száma

p5 az 5 kötöttségű kinemetikai párok száma (pl. csukló, csúszka)

p4 a 4 kötöttségű kinemetikai párok

(pl. csúszó csukló) száma

s = 3×3 – 2×4 = 1

gsz_09

n gytag mechanizmusok
négytagú mechanizmusok
  • négycsuklós
  • forgattyús
  • ...

hajtókar/ rúd

lengőkar

holtpont

gsz_09

talak t sok
átalakítások
  • melyik az állvány?

gsz_09

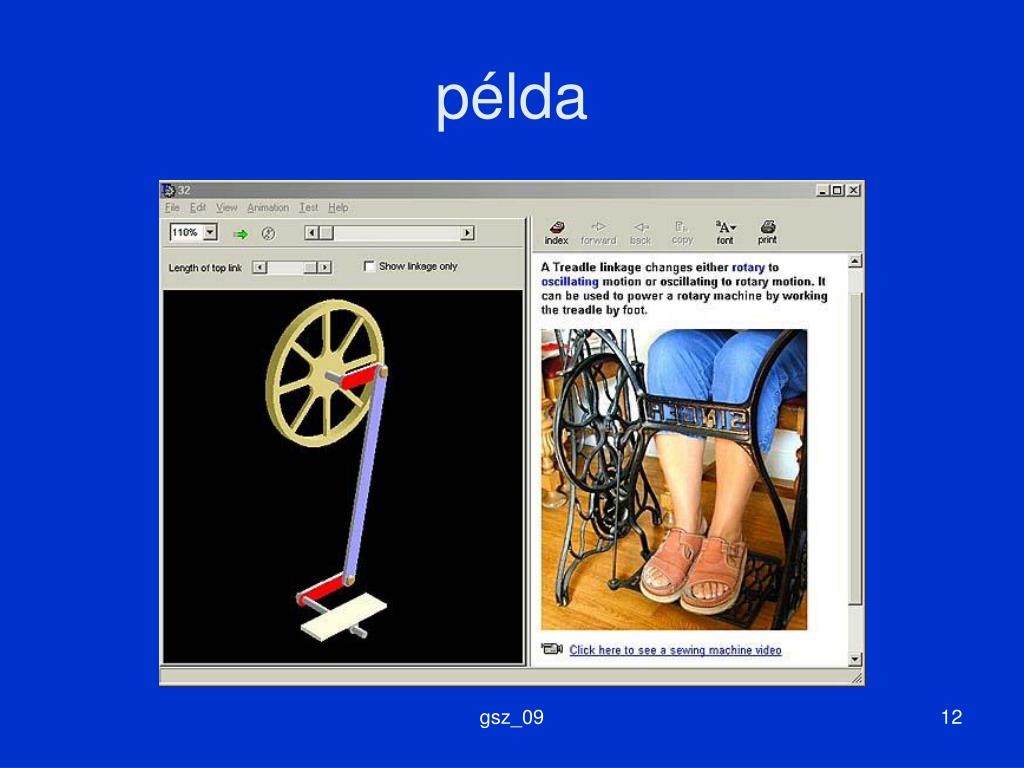

p lda
példa

gsz_09

centrois mechanizmusok 1
centrois mechanizmusok 1

gördülés

csúszásmentesen

(kör vagy nem kör!)

gsz_09

centrois mechanizmusok 2
bolygómű

három tengely:

napkerék

bolygókerekek

koszorú

differenciálmű

(1 be, kettő ki)

centrois mechanizmusok 2

gsz_09

g t szakaszos mechanizmusok
gát/ szakaszos mechanizmusok
  • kilincsmű

(pl. „racsnis szabadonfutó”)

  • máltai kereszt

(szakaszos, arretált mozgás)

gsz_09

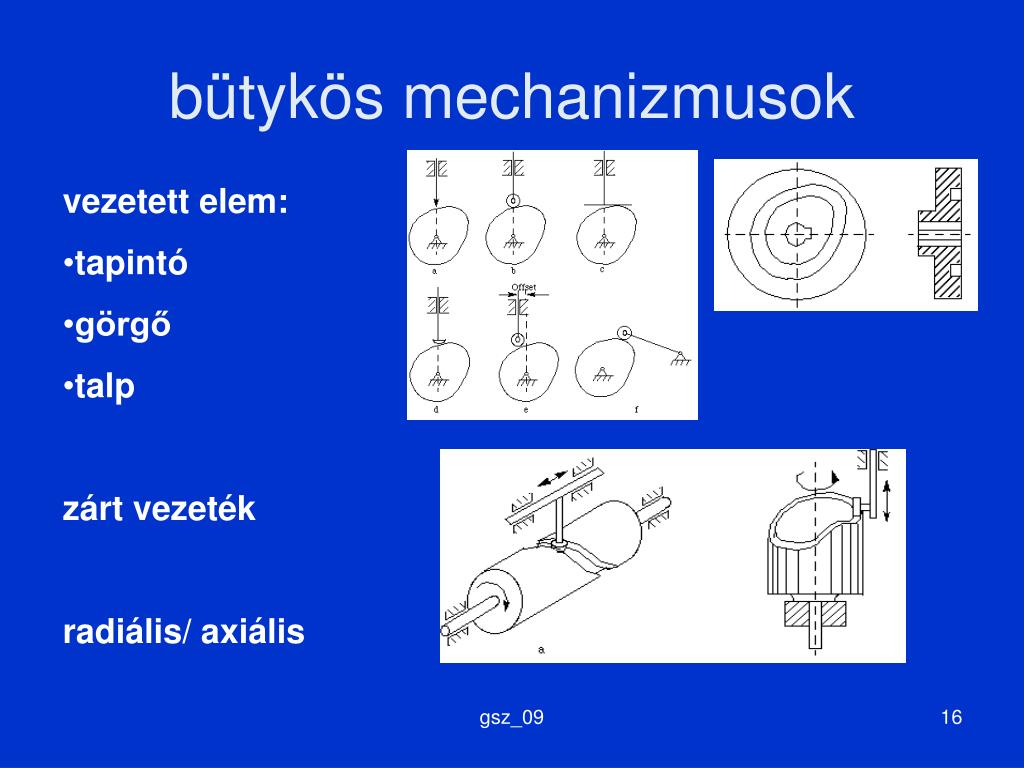

b tyk s mechanizmusok
bütykös mechanizmusok
  • vezetett elem:
  • tapintó
  • görgő
  • talp
  • zárt vezeték
  • radiális/ axiális

gsz_09

kulissz s mechanizmus
kulisszás mechanizmus
  • lengő kulissza
  • csúszó kulissza

két egybeeső kinematikai pár

  • forgó kulissza:

(máltai kereszt)

gsz_09

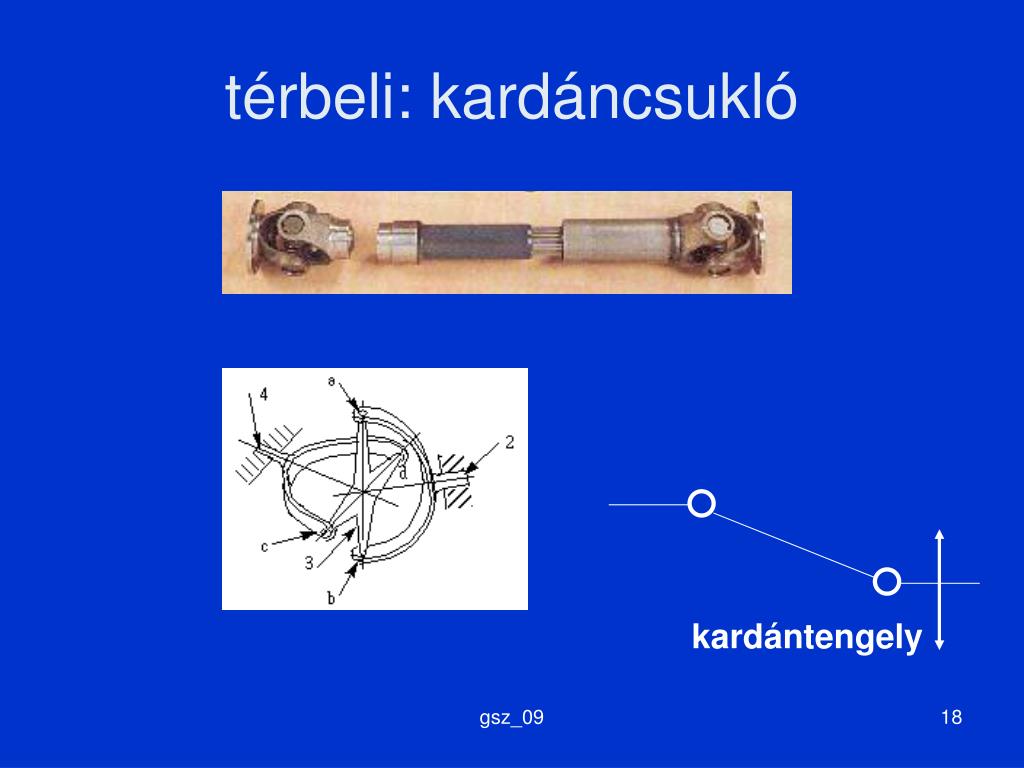

t rbeli kard ncsukl
térbeli: kardáncsukló

kardántengely

gsz_09

hasznos linkek
Hasznos linkek
  • http://www.brockeng.com/mechanism/
  • http://www.flying-pig.co.uk/mechanisms/
  • http://antique.cinderella.de/en/demo/
  • http://www.dtonline.org/index.htm
  • ……

gsz_09
