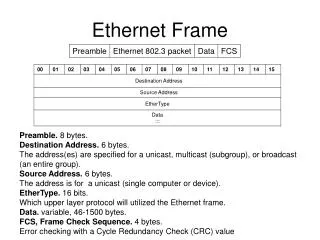

Ethernet Frame. Preamble. 8 bytes. Destination Address. 6 bytes. The address(es) are specified for a unicast, multicast (subgroup), or broadcast (an entire group). Source Address. 6 bytes. The address is for  a unicast (single computer or device).

gertrude
Download Presentation

Ethernet Frame

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

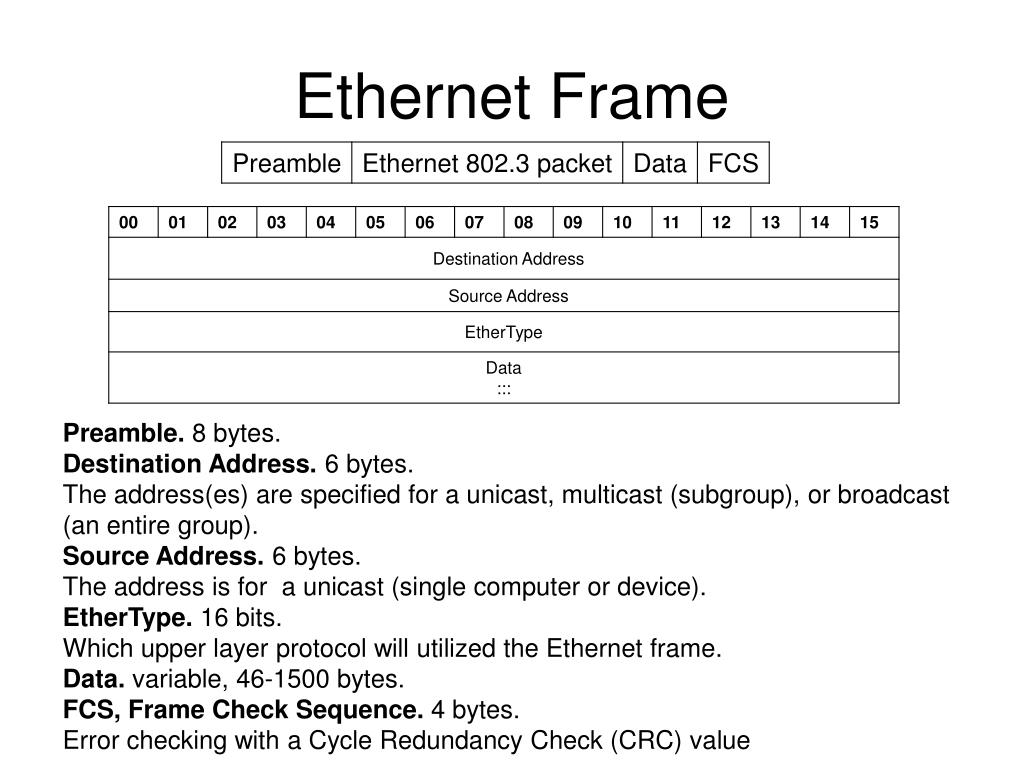

  1. Ethernet Frame Preamble. 8 bytes. Destination Address. 6 bytes.The address(es) are specified for a unicast, multicast (subgroup), or broadcast (an entire group). Source Address. 6 bytes.The address is for  a unicast (single computer or device). EtherType. 16 bits.Which upper layer protocol will utilized the Ethernet frame. Data. variable, 46-1500 bytes. FCS, Frame Check Sequence. 4 bytes.Error checking with a Cycle Redundancy Check (CRC) value

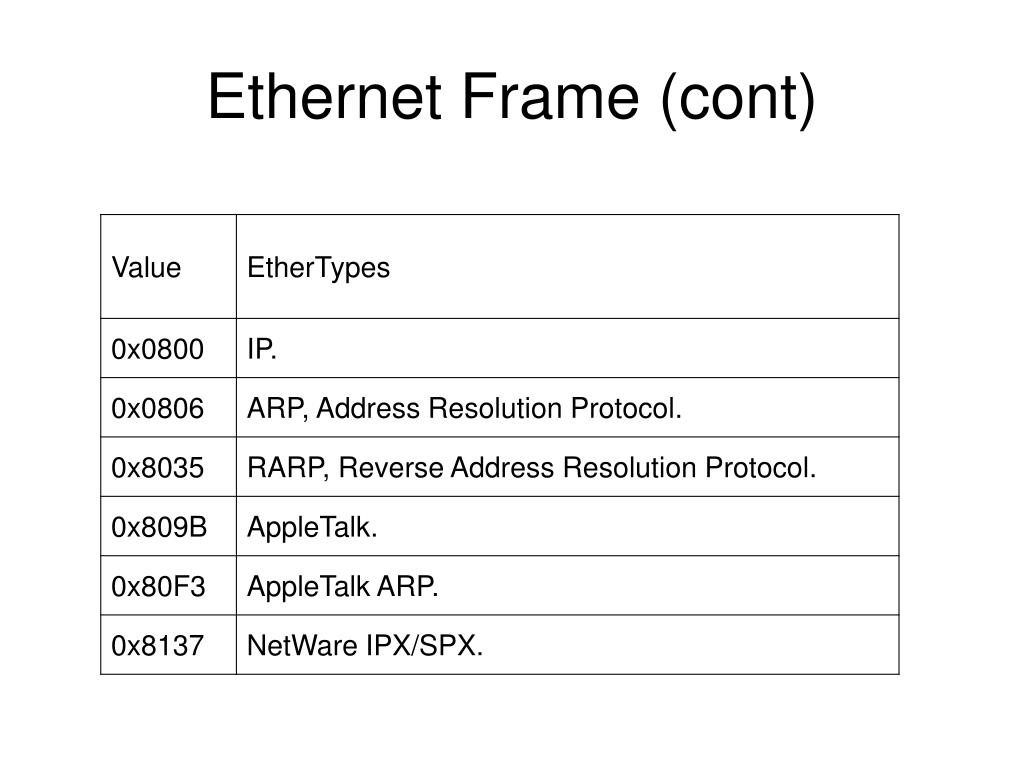

  2. Ethernet Frame (cont)

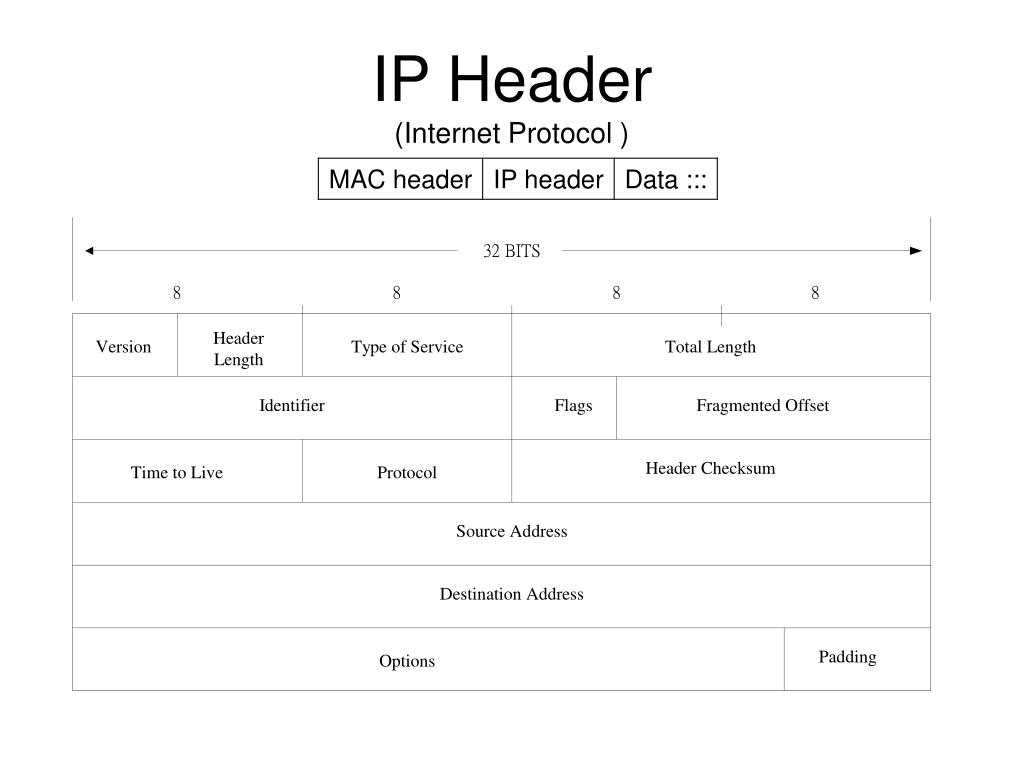

  3. IP Header(Internet Protocol )

  4. IP Header (cont.) • Version : IP版本 (v4/v6) • Header Length : IP header長度 • Type of Service : 傳送品質的要求 • Bits 0-2 : Precedence. 0~7.資料傳送的優先順序 • Bits 3: 0=Normal Delay, 1=Low Delay • Bits 4: 0=Normal Throughput, 1=High Throughput • Bits 5: 0=Normal Reliability 1=High Reliability • Bits 6-7 : reserved • Total Length : 本segment的大小 • Identifier : 提供segment被fragment後的識別號碼

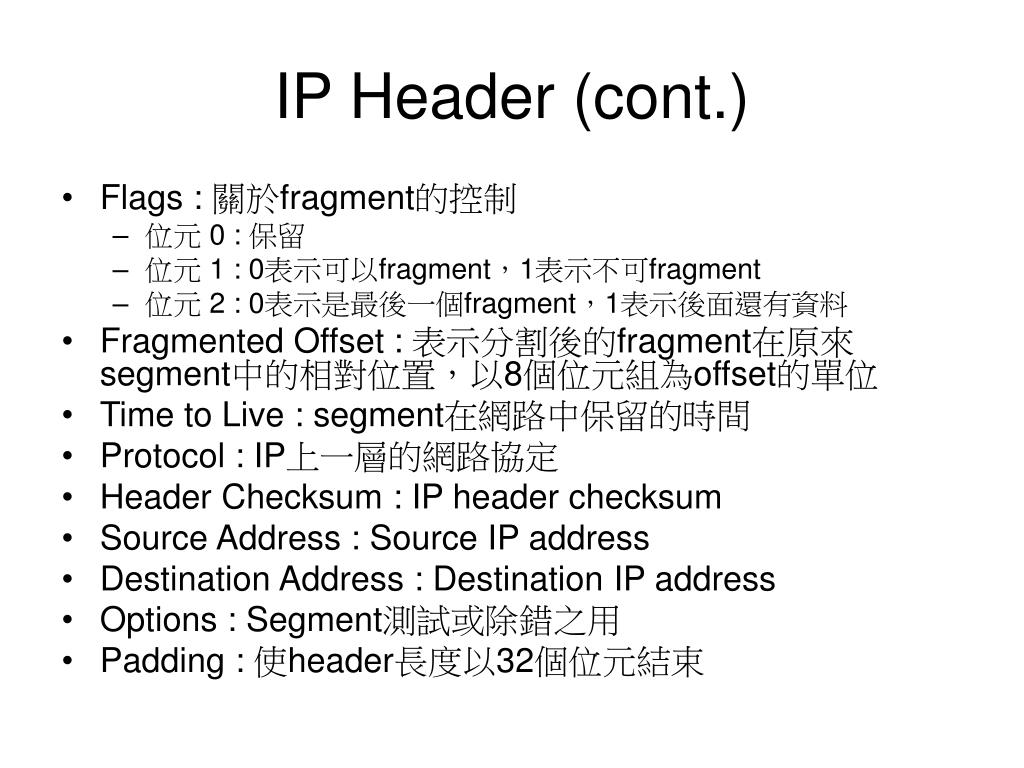

  5. IP Header (cont.) • Flags : 關於fragment的控制 • 位元 0 : 保留 • 位元 1 : 0表示可以fragment，1表示不可fragment • 位元 2 : 0表示是最後一個fragment，1表示後面還有資料 • Fragmented Offset : 表示分割後的fragment在原來segment中的相對位置，以8個位元組為offset的單位 • Time to Live : segment在網路中保留的時間 • Protocol : IP上一層的網路協定 • Header Checksum : IP header checksum • Source Address : Source IP address • Destination Address : Destination IP address • Options : Segment測試或除錯之用 • Padding : 使header長度以32個位元結束

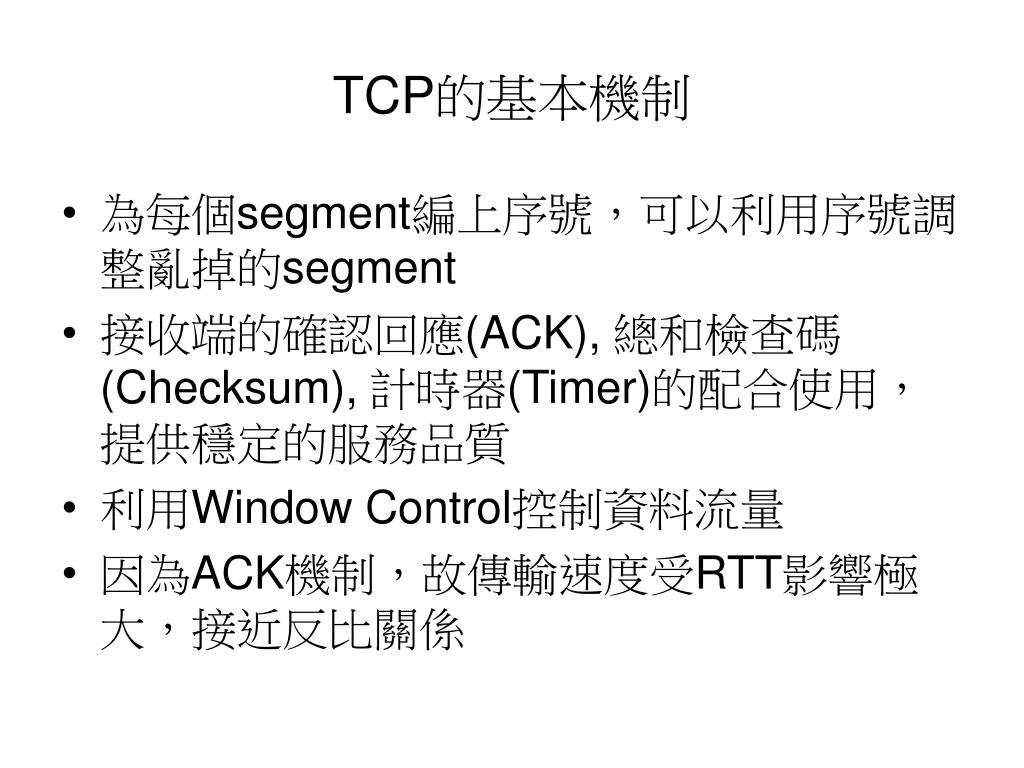

  6. TCP的基本機制 • 為每個segment編上序號，可以利用序號調整亂掉的segment • 接收端的確認回應(ACK), 總和檢查碼(Checksum), 計時器(Timer)的配合使用，提供穩定的服務品質 • 利用Window Control控制資料流量 • 因為ACK機制，故傳輸速度受RTT影響極大，接近反比關係

  7. TCP Header(Transmission Control Protocol)

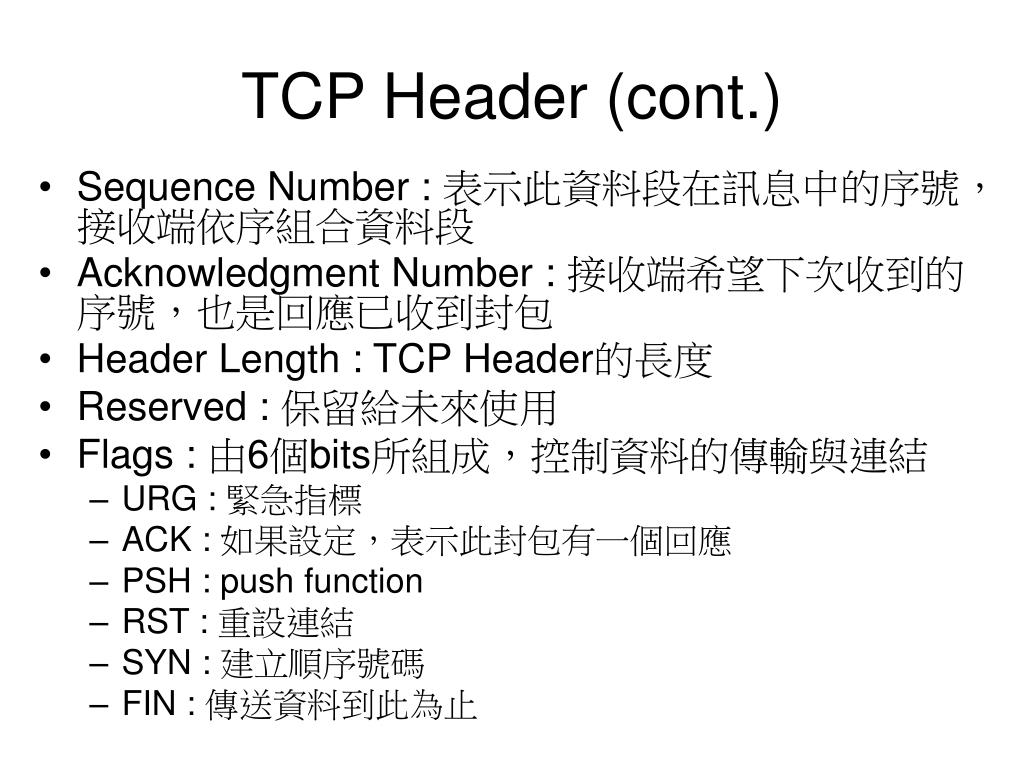

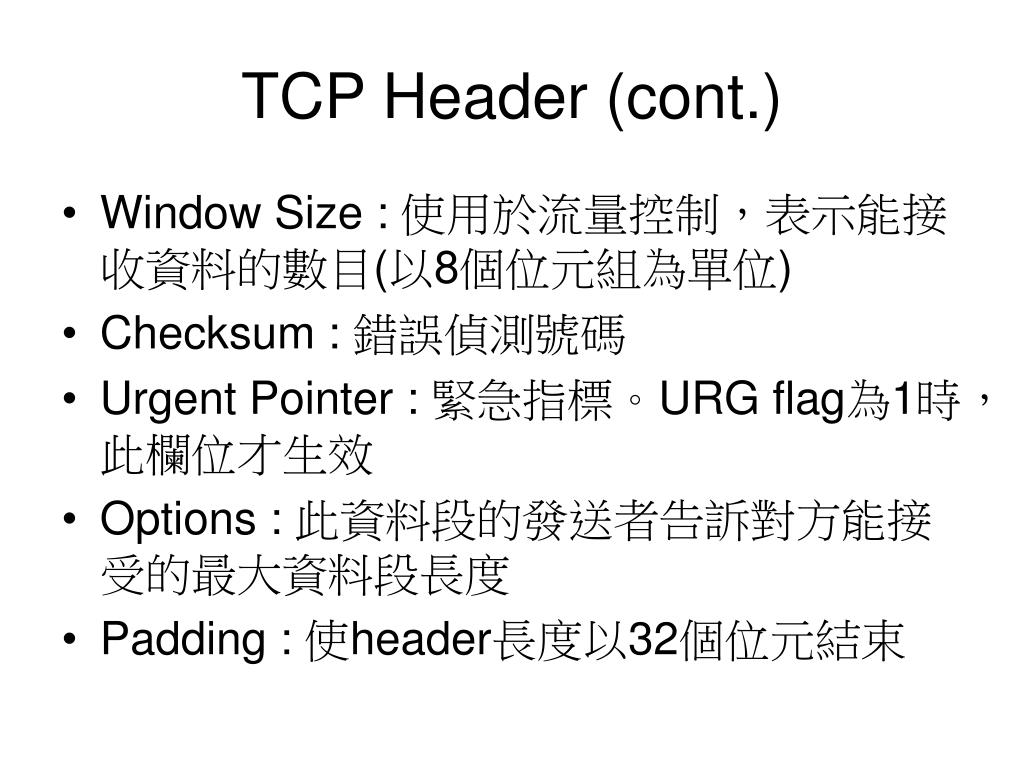

  8. TCP Header (cont.) • Sequence Number : 表示此資料段在訊息中的序號，接收端依序組合資料段 • Acknowledgment Number : 接收端希望下次收到的序號，也是回應已收到封包 • Header Length : TCP Header的長度 • Reserved : 保留給未來使用 • Flags : 由6個bits所組成，控制資料的傳輸與連結 • URG : 緊急指標 • ACK : 如果設定，表示此封包有一個回應 • PSH : push function • RST : 重設連結 • SYN : 建立順序號碼 • FIN : 傳送資料到此為止

  9. TCP Header (cont.) • Window Size : 使用於流量控制，表示能接收資料的數目(以8個位元組為單位) • Checksum : 錯誤偵測號碼 • Urgent Pointer : 緊急指標。URG flag為1時，此欄位才生效 • Options : 此資料段的發送者告訴對方能接受的最大資料段長度 • Padding : 使header長度以32個位元結束

  10. Three-Way Handshack

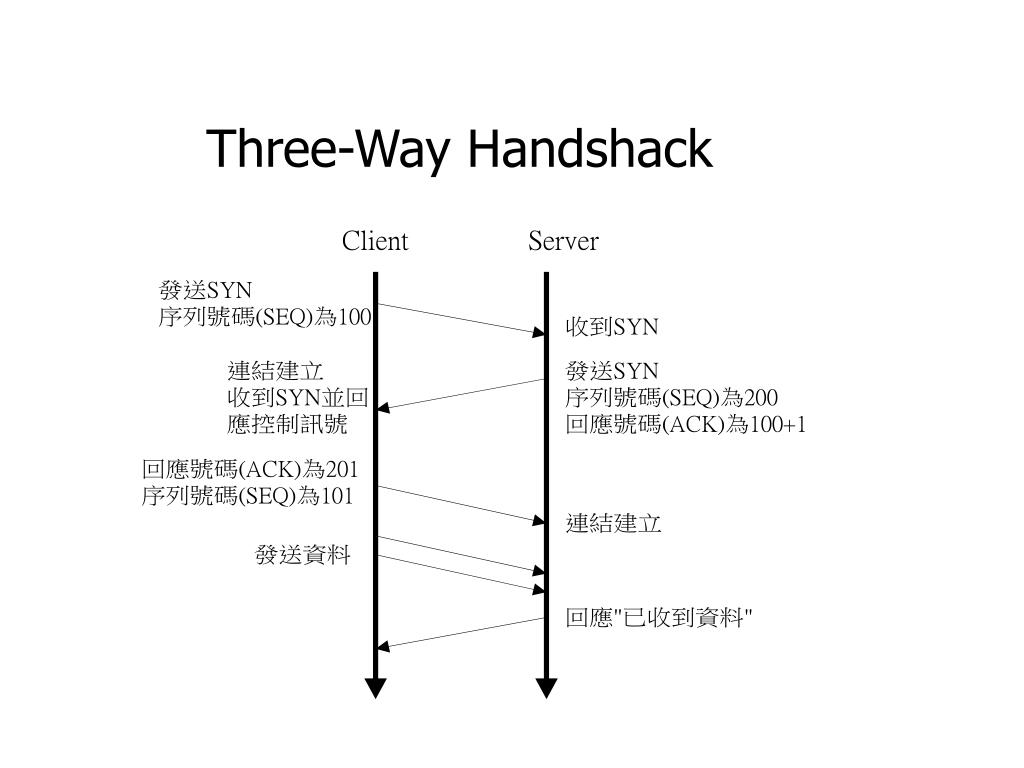

  11. UDP Header (User Datagram Protocol)

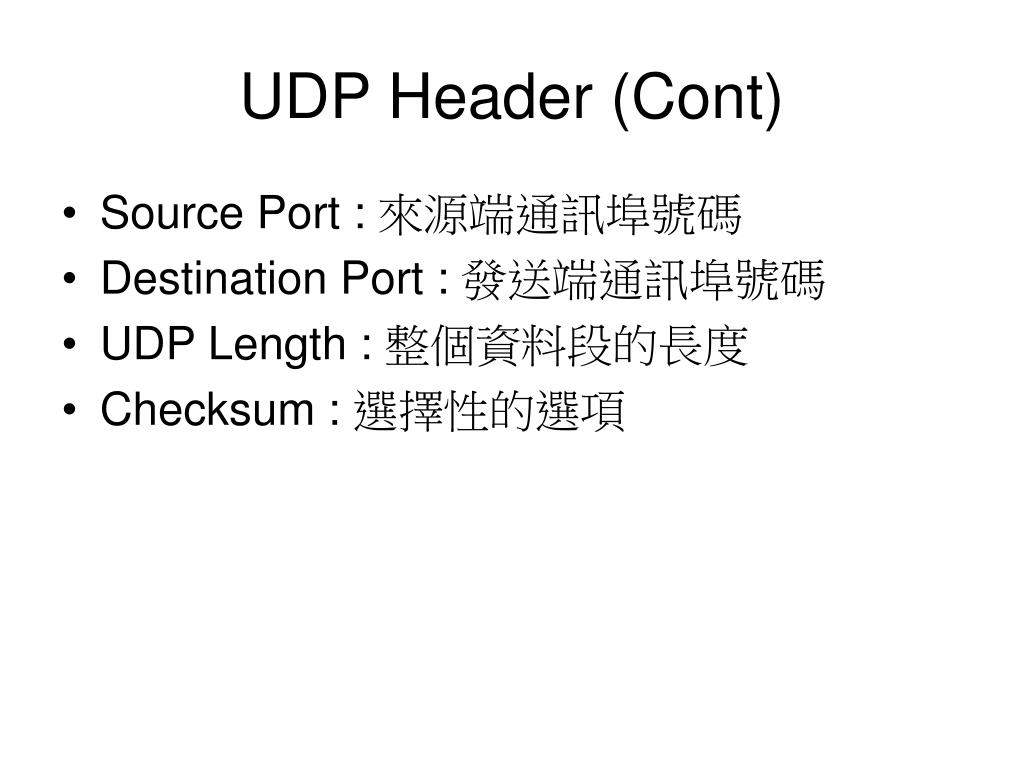

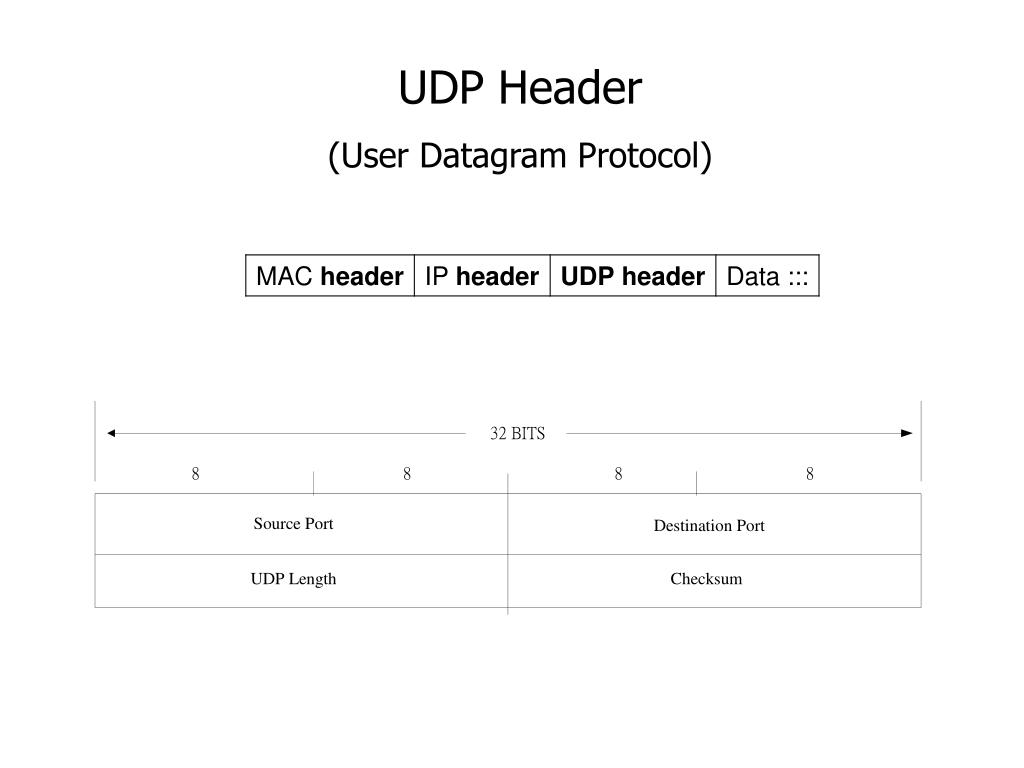

  12. UDP Header (Cont) • Source Port : 來源端通訊埠號碼 • Destination Port : 發送端通訊埠號碼 • UDP Length : 整個資料段的長度 • Checksum : 選擇性的選項

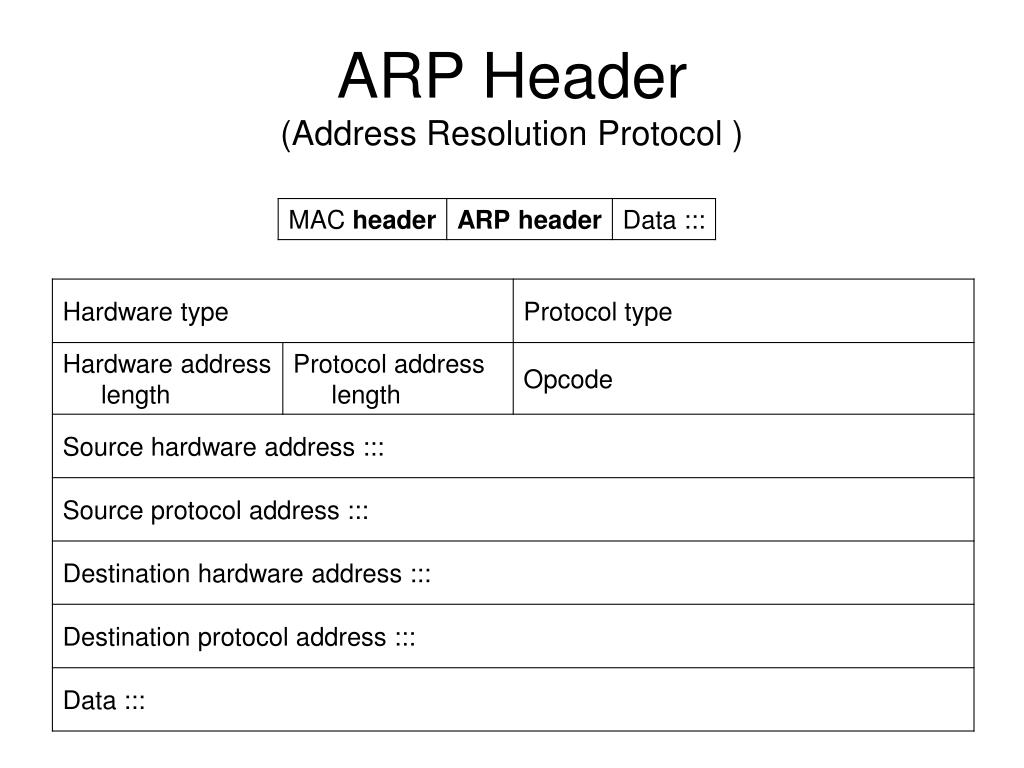

  13. ARP Header(Address Resolution Protocol )

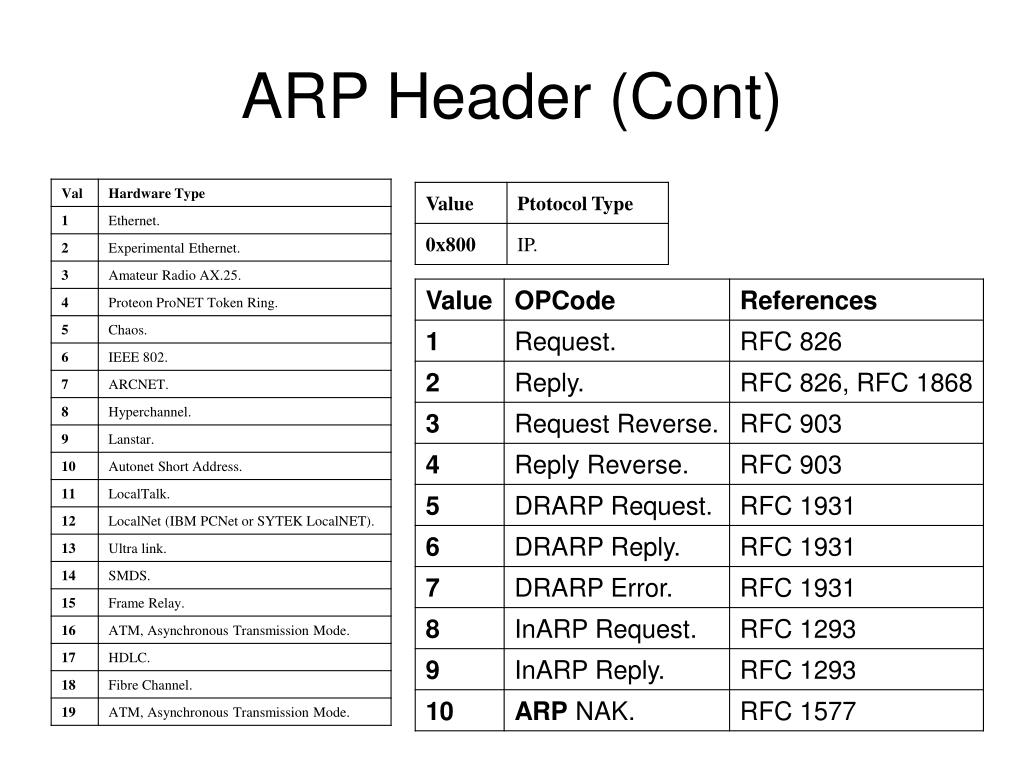

  14. ARP Header (Cont)

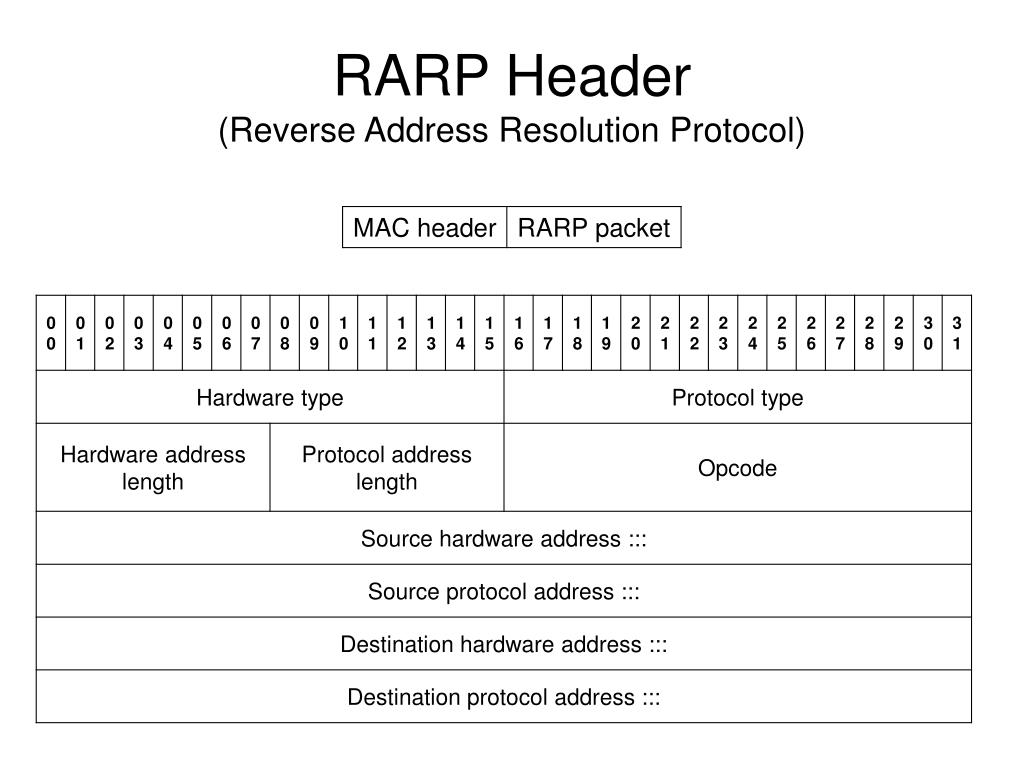

  15. RARP Header(Reverse Address Resolution Protocol)

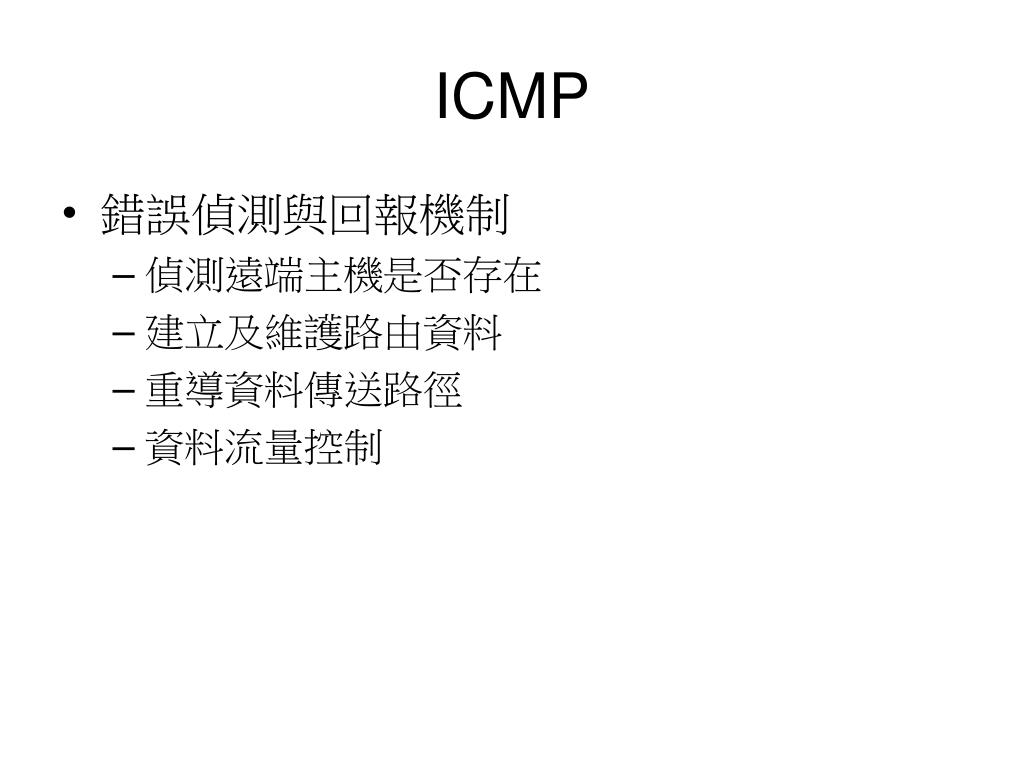

  16. ICMP • 錯誤偵測與回報機制 • 偵測遠端主機是否存在 • 建立及維護路由資料 • 重導資料傳送路徑 • 資料流量控制

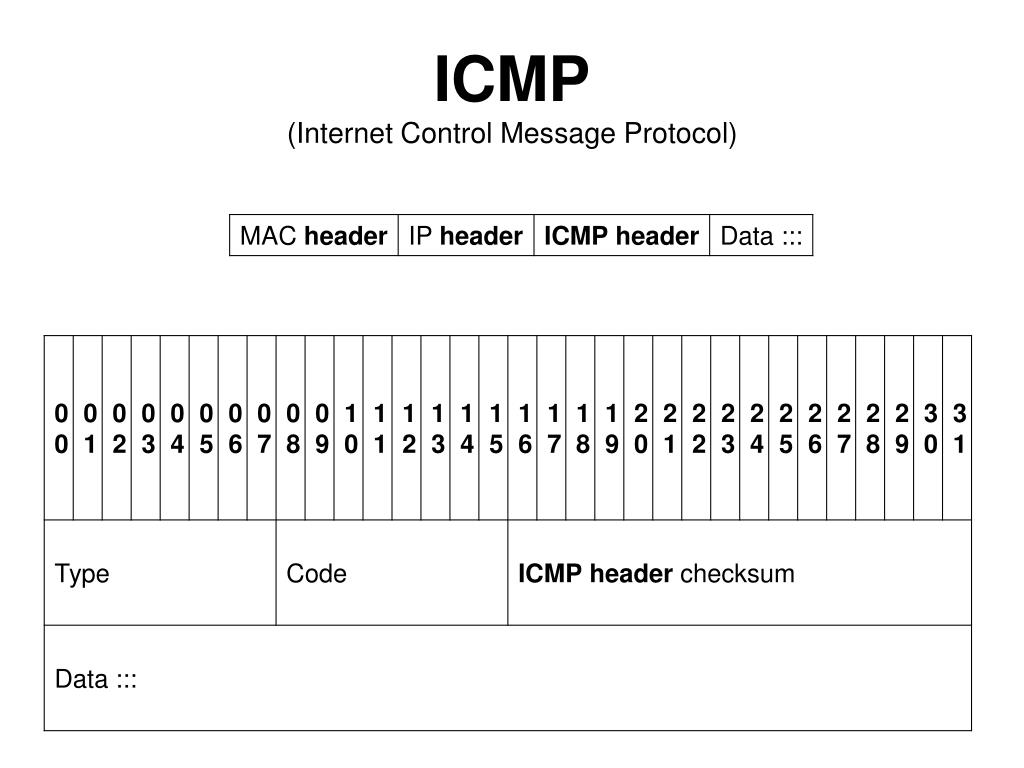

  17. ICMP(Internet Control Message Protocol)

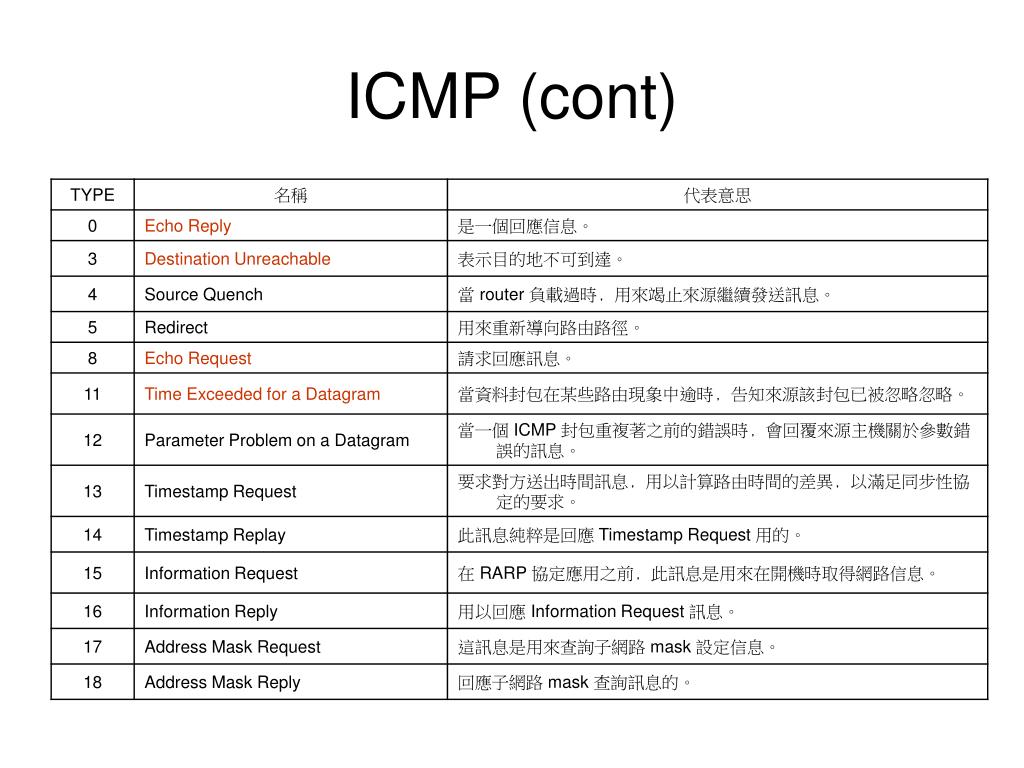

  18. ICMP (cont)

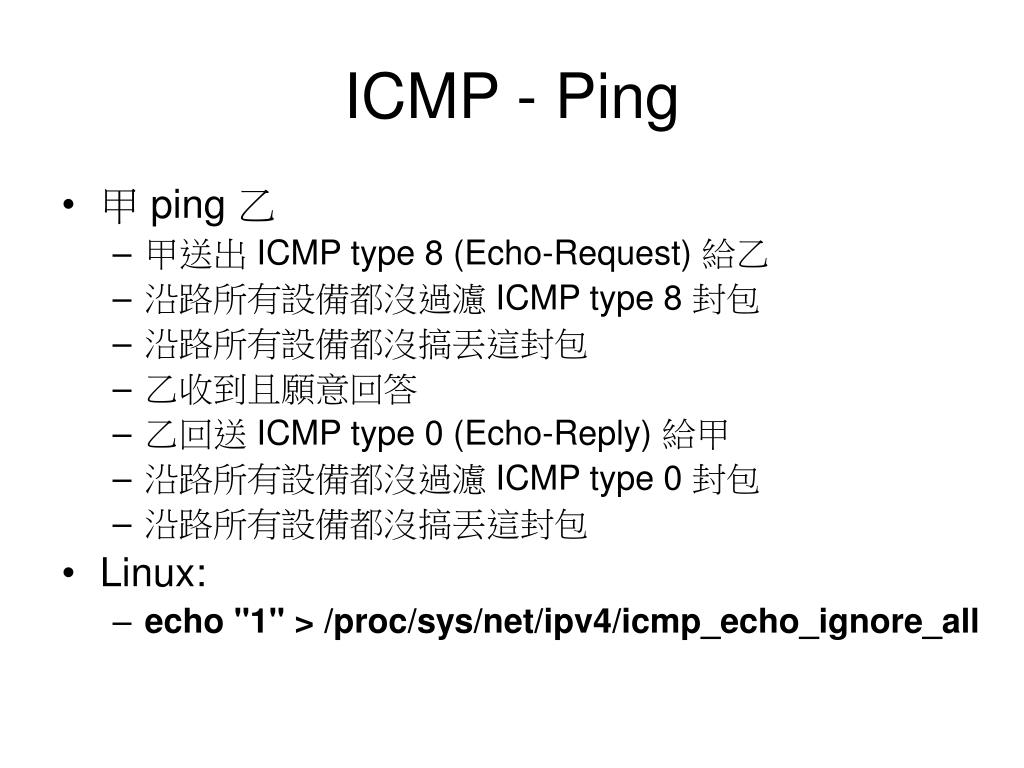

  19. ICMP - Ping • 甲 ping 乙 • 甲送出 ICMP type 8 (Echo-Request) 給乙 • 沿路所有設備都沒過濾 ICMP type 8 封包 • 沿路所有設備都沒搞丟這封包 • 乙收到且願意回答 • 乙回送 ICMP type 0 (Echo-Reply) 給甲 • 沿路所有設備都沒過濾 ICMP type 0 封包 • 沿路所有設備都沒搞丟這封包 • Linux: • echo "1" > /proc/sys/net/ipv4/icmp_echo_ignore_all

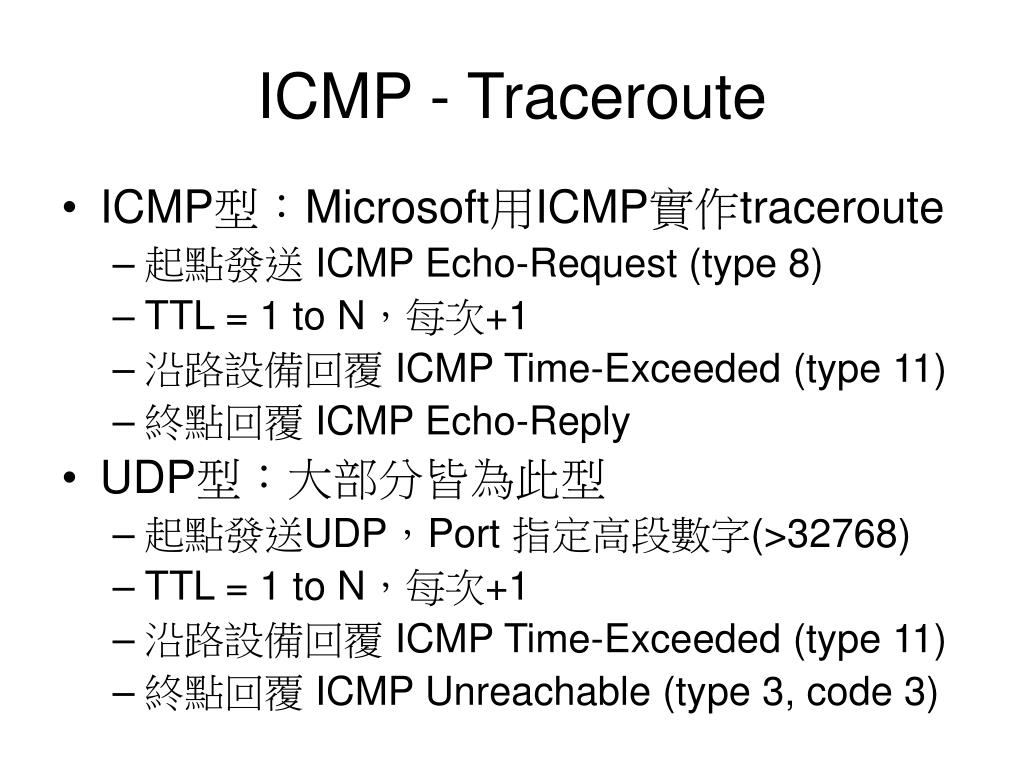

  20. ICMP - Traceroute • ICMP型：Microsoft用ICMP實作traceroute • 起點發送 ICMP Echo-Request (type 8) • TTL = 1 to N，每次+1 • 沿路設備回覆 ICMP Time-Exceeded (type 11) • 終點回覆 ICMP Echo-Reply • UDP型：大部分皆為此型 • 起點發送UDP，Port 指定高段數字(>32768) • TTL = 1 to N，每次+1 • 沿路設備回覆 ICMP Time-Exceeded (type 11) • 終點回覆 ICMP Unreachable (type 3, code 3)
