  1. Электрические сети России 2010 «Тенденция и анализ фильтрации гармоник в ППТ и ВПТ» Иванова Е.А., Отдел постоянного тока

  2. Актуальность применения активных фильтров • Применение активных фильтров в целях: • снижение уровней токов гармонических составляющих • улучшение обмена реактивной мощностью • повышение динамической устойчивости • Интерес к активным фильтрам обусловлен: • ужесточением требований заказчиков • значительным снижением цен на полупроводники • появлением мощной цифровой вычислительной техники

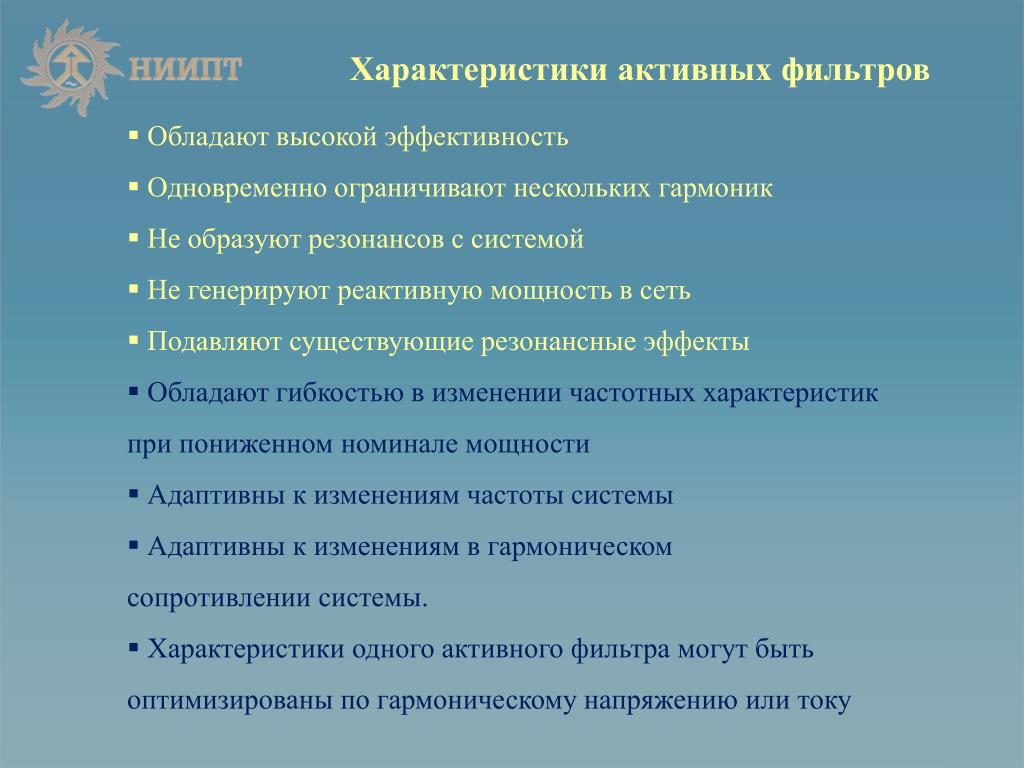

  3. Характеристики активных фильтров • Обладают высокой эффективность • Одновременно ограничивают нескольких гармоник • Не образуют резонансов с системой • Не генерируют реактивную мощность в сеть • Подавляют существующие резонансные эффекты • Обладают гибкостью в изменении частотных характеристик • при пониженном номинале мощности • Адаптивны к изменениям частоты системы • Адаптивны к изменениям в гармоническом • сопротивлении системы. • Характеристики одного активного фильтра могут быть • оптимизированы по гармоническому напряжению или току

  4. Современные требования по уровню помех на линии связи (СИГРЭ) • Индуцированное напряжение «Uинд» в предполагаемой линии связи • длиной 1 км отстоящей от воздушной линии постоянного тока на 1 км • должно быть ниже 10 мВ при монополярном режиме ППТ. • Среднее значение за 1 минуту эквивалентного псофометрического тока • «Iпсоф» в линии постоянного тока должно быть ниже 400 мА. Применение активного фильтра на стороне постоянного тока: Псофометрический ток был снижен с 4780 мА до 225 мА.

  5. Топологические модели активных фильтров одиночный гибридный последовательный гибридный параллельный

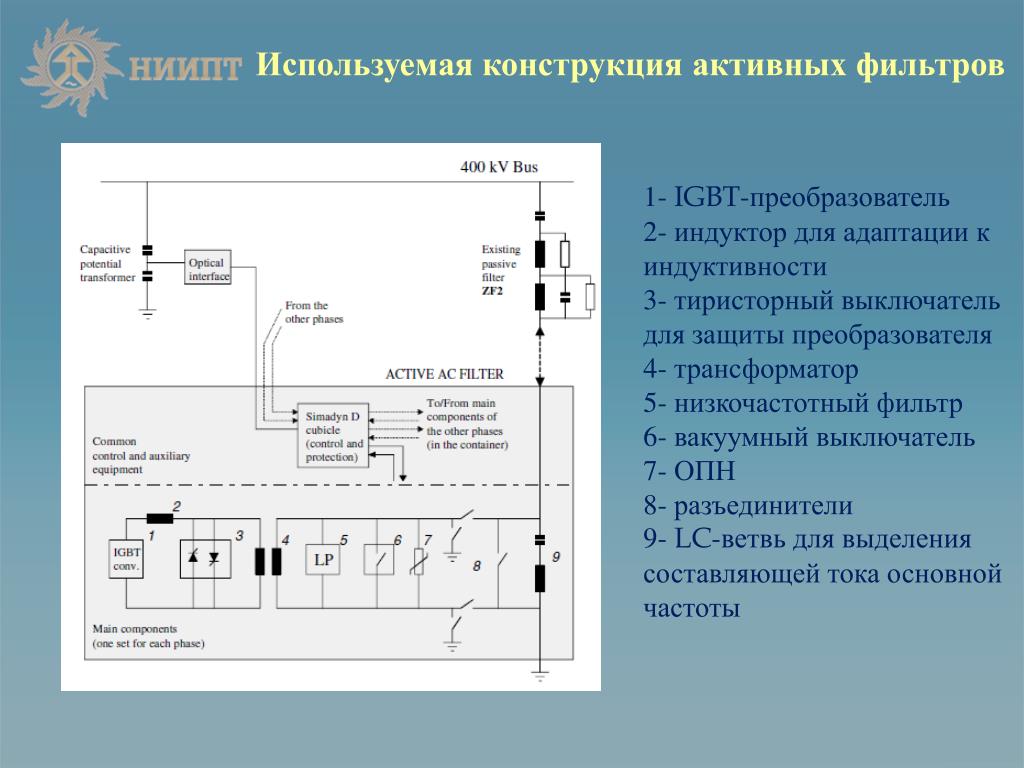

  6. Используемая конструкция активных фильтров 1- IGBT-преобразователь 2- индуктор для адаптации к индуктивности 3- тиристорный выключатель для защиты преобразователя 4- трансформатор 5- низкочастотный фильтр 6- вакуумный выключатель 7- ОПН 8- разъединители 9- LC-ветвь для выделения составляющей тока основной частоты

  7. Проблемы, обусловленные установкой активных фильтров на стороны переменного и постоянного тока • сбои в системе регулирования • перенапряжения, возникающие при переходных процессах, • вызванных коммутациями конденсаторной батареи

  8. Спасибо за внимание!
